9급 국가직 전자공학개론 2009년 기출문제

시행 2009-04-11 · 책형 녹 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2009 9급 국가직 전과목

커패시터와 인덕터의 특징을 설명한 것으로 옳지 않은 것은?

전자공학개론

①커패시터와 인덕터는 전기에너지 저장능력을 가진 소자이다.
②DC 정상상태에서 커패시터는 개방회로처럼 보이고 인덕터는 단락회로처럼 보인다.
③실제의 커패시터와 인덕터에는 누설전류가 존재한다.
④커패시터 양단의 전압은 커패시터에 흐르는 전류의 변화율에 비례한다.

정답 보기

정답 ④ · 해설 보기

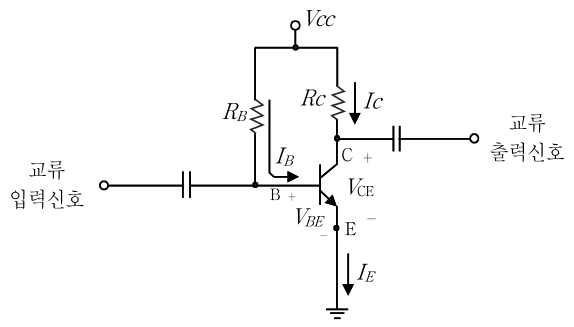

다음 바이폴라 접합 트랜지스터 회로의 기본 관계식으로 옳지 않은 것은?

전자공학개론

① $V_{B E} = V_{C C} - I_{C} R_{C}$
② $I_{E} = (1 + β) I_{B}$
③ $I_{C} = β I_{B}$
④ $I_{B} = \frac{V _{C C} - V _{B E}}{R _{B}}$

정답 보기

정답 ① · 해설 보기

부울함수

Y = A B C D + A B C D + A B C D + A B C D

를 간략히 한 것은?

전자공학개론

① $Y = A + C$
② $Y = B + C$
③ $Y = A + D$
④ $Y = B + D$

정답 보기

정답 ④ · 해설 보기

아날로그 신호를 디지털 신호로 바꾸려고 한다. 원 신호의 주파수 범위는 최저 20 [Hz]에서 최고 4000 [Hz]이다. 표본(sample)당 12비트를 갖는다고 할 때, 아날로그 신호로 복원시 왜곡이 없기 위한 최소비트율 [kbps]은?

전자공학개론

①24
②48
③96
④80

정답 보기

정답 ③ · 해설 보기

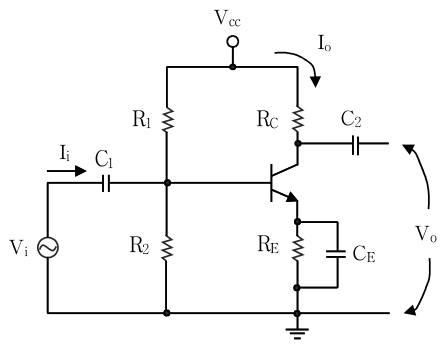

다음 트랜지스터 회로에 대한 설명 중 옳지 않은 것은?

전자공학개론

①R₁과 R₂는 바이어스 전압을 분배하는 역할을 한다.
②출력측 교류전류는 C_E를 통해 바이패스(bypass)된다.
③전류를 증폭시키는 공통베이스회로이다.
④R_E는 출력측 직류전류를 제어하여 바이어스의 안정도를 개선시키는 역할을 한다.

정답 보기

정답 ③ · 해설 보기

BJT(Bipolar Junction Transistor)와 MOSFET(Metal Oxide Semiconductor Field Effect Transistor)의 설명에 대하여 옳지 않은 것은?

전자공학개론

①BJT는 베이스 전류에 의해서 구동되며, MOSFET는 게이트 전압에 의해서 구동된다.
②BJT는 전자 또는 정공 중 한 종류의 캐리어에 의해서 전류가 흐르며, MOSFET는 전자와 정공의 두 종류 캐리어에 의해서 전류가 흐른다.
③BJT는 MOSFET에 비하여 전력소모가 크며, 고속 동작에 주로 이용된다.
④MOSFET는 BJT에 비하여 집적회로에서 차지하는 공간이 작아서 대용량 집적이 가능한 디지털 회로에 주로 사용된다.

정답 보기

정답 ② · 해설 보기

R ＝ 50 [Ω], L ＝ 10 [mH]인 RLC 직렬공진회로를 이용하여 주파수가 500 [kHz]인 신호를 얻기 위한 동조회로를 구성하고자 할 때 커패시터 용량 C는? (단,

\frac{1}{4 π ^{2}} = 0.025

로 하여 계산하라)

전자공학개론

①10 [pF]
②100 [pF]
③10 [μF]
④100 [μF]

정답 보기

정답 ① · 해설 보기

잡음(noise)을 포함하고 있는 입력신호를 정형하여 깨끗한 구형파로 변환하는 회로는?

전자공학개론

①Schmitt Trigger
②Master－Slave Flip－Flop
③Emitter Coupled Logic
④Phase Splitter

정답 보기

정답 ① · 해설 보기

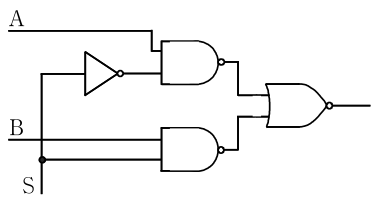

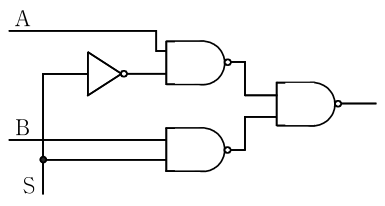

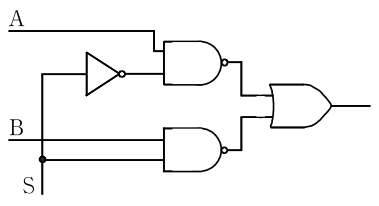

2개의 논리입력 A, B 중에서 논리입력 S가 0이면 A를, 1이면 B를 출력하는 회로로 옳은 것은?

전자공학개론

정답 보기

정답 ② · 해설 보기

10.

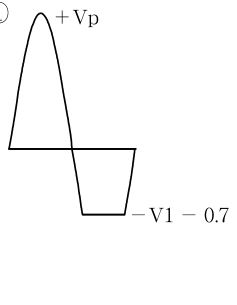

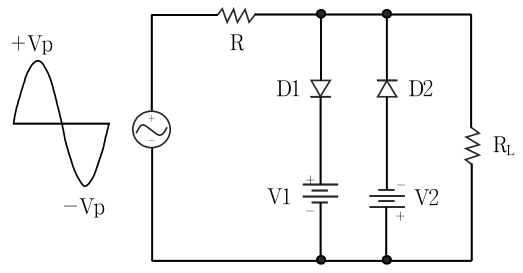

다음 회로에 그림과 같은 정현파 입력이 인가될 때 R_L에 나타나는 출력파형은?

(단, V_P > V1 ＋ 0.7 [V]이고 V_P > V2 ＋ 0.7 [V]이며, 다이오드의 순방향바이어스시 양단에 걸리는 전압은 0.7 [V]이다)

전자공학개론

정답 보기

정답 ④ · 해설 보기

11.

내부 임피던스 Za ＝ 3+j5 [Ω]인 발전기에 임피던스 Zb ＝ 2+j3 [Ω]인 선로를 연결하여 부하에 전력을 공급할 때, 최대전력을 공급하기 위한 부하 임피던스[Ω]는?

전자공학개론

①1 ＋ j2
②1 － j2
③5 － j8
④5 ＋ j8

정답 보기

정답 ③ · 해설 보기

12.

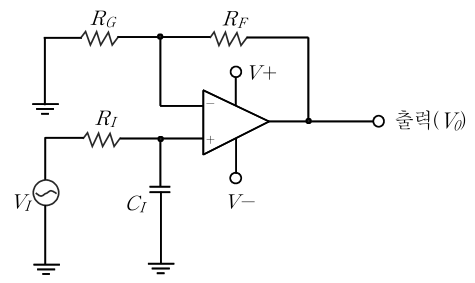

연산증폭기를 이용하여 구성된 다음 회로는 어떤 동작을 하는 회로인가?

전자공학개론

①전압완충기
②저역통과필터
③미분기
④차동증폭기

정답 보기

정답 ② · 해설 보기

13.

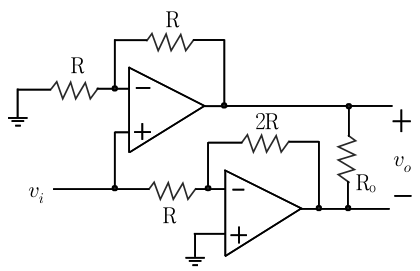

다음 연산증폭기 회로의 입력이

v_{i} = 10 sin ω t

[V]일 때, 출력

v_{o}

의 실효(rms)값[V]은?

전자공학개론

① $102$
② $20$
③ $202$
④ $40$

정답 보기

정답 ③ · 해설 보기

14.

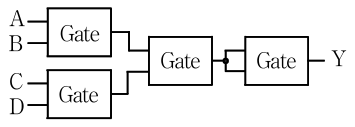

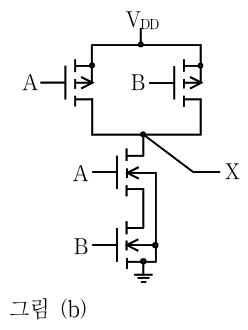

다음 그림 (a)는 V_DD를 논리 1로 하는 증가형 MOSFET로 구현한 논리게이트 회로이다. A와 B는 입력이고 X는 출력이다. 이 논리게이트 회로를 그림 (b)와 같이 연결할 때, Y는?

그림 (a)

그림 (b)

전자공학개론

① $Y = A + B + C + D$
② $Y = A B C D$
③ $Y = A B + C D$
④ $Y = A B C D$

정답 보기

정답 ② · 해설 보기

15.

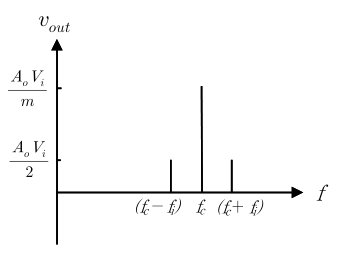

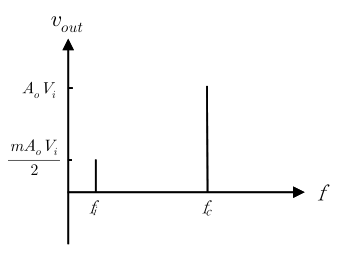

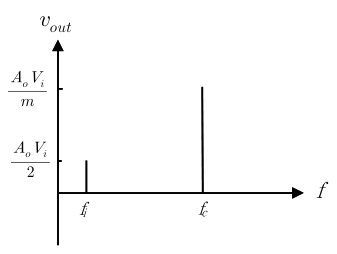

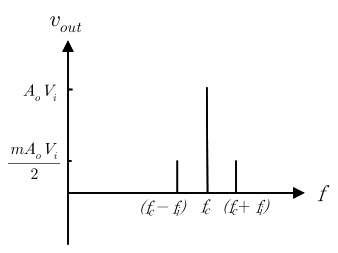

진폭변조회로에

v_{i} = V_{i} cos 2 π f_{i} t

의 신호가 입력될 때 변조된 신호의 스펙트럼을 나타낸 것은? (단, 변조된 증폭단의 전압이득은 A_o, 변조계수는 m, 반송파의 주파수는 f_c이다)

전자공학개론

정답 보기

정답 ③ · 해설 보기

16.

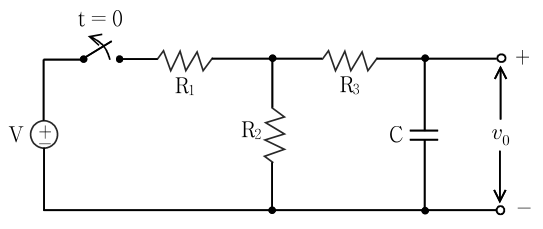

다음 회로가 t < 0일 때 스위치를 닫은 상태로 정상상태에 도달한 후, t ＝ 0에서 스위치를 개방할 때 출력신호는?

(단, V는 직류전원이다)

전자공학개론

① $v_{o} = \frac{R _{2} V}{R _{1} + R _{2}}$
② $v_{o} = \frac{R _{2} V}{R _{1} + R _{2}} e^{- \frac{t}{R _{3} C}}$
③ $v_{o} = \frac{R _{2} V}{R _{1} + R _{2}} e^{- \frac{t}{( R _{1} + R _{3} ) C}}$
④ $v_{o} = \frac{R _{2} V}{R _{1} + R _{2}} e^{- \frac{t}{( R _{2} + R _{3} ) C}}$

정답 보기

정답 ④ · 해설 보기

17.

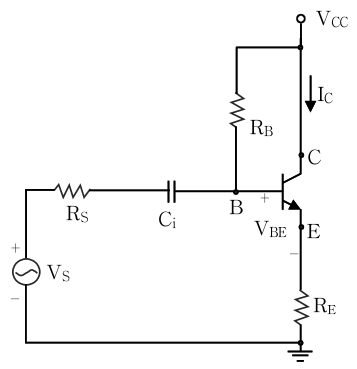

다음 회로에서 트랜지스터의 DC 이득 β ＝ 100이고, V_BE ＝ 0.7 [V]이다. R_B ＝ 12 [kΩ]이고, V_CC ＝ 12 [V]일 때 콜렉터에 흐르는 DC 전류 I_C ＝ 10 [mA]가 되도록 하는 저항 R_E [kΩ]는?

전자공학개론

①1
②10
③1.1
④10.1

정답 보기

정답 ① · 해설 보기

18.

완전방전 상태인 0.01 [μF]의 커패시터와 5 [MΩ]의 저항 그리고 100 [V] 전원이 직렬로 연결되었다. 50 [msec] 후에 저항에 걸리는 전압 [V]은?

전자공학개론

①13.5
②36.8
③63.2
④86.5

정답 보기

정답 ② · 해설 보기

19.

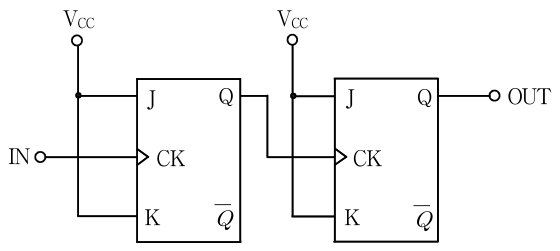

다음 그림과 같이 2개의 JK 플립플롭이 연결된 회로에 2 [kHz]의 구형파를 입력하면 출력파형은?

전자공학개론

①4 [kHz]의 구형파
②2 [kHz]의 구형파
③1 [kHz]의 구형파
④500 [Hz]의 구형파

정답 보기

정답 ④ · 해설 보기

20.

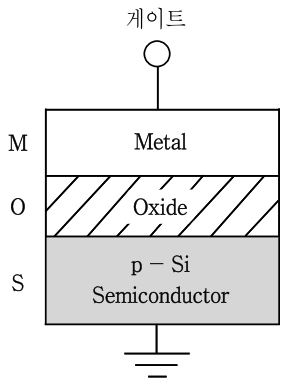

그림과 같은 MOS 커패시터의 게이트 단자에 전압을 ( － )에서부터 시작하여 ( ＋ )로 인가할 때, 게이트 하단의 반도체 영역에서 일어나는 전기현상을 순서대로 표시한 것 중 옳은 것은?

전자공학개론

①축적 > 공핍 > 강반전 > 반전
②공핍 > 반전 > 강반전 > 축적
③축적 > 공핍 > 반전 > 강반전
④공핍 > 강반전 > 반전 > 축적

정답 보기

정답 ③ · 해설 보기
