9급 국가직 전자공학개론 2020년 기출문제

시행 2020-07-11 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2020 9급 국가직 전과목

OSI 7계층에 대한 설명으로 옳지 않은 것은?

전자공학개론

①데이터링크 계층은 인접 노드 간의 신뢰성 있고 안정적인 통신을 위한 기능을 수행한다.
②패킷 전송망의 네트워크 계층은 라우팅을 통해 효율적인 경로를 지정하는 기능을 수행한다.
③물리 계층은 전기적, 기계적, 물리적 인터페이스 특성을 정의하여 기기 간의 원활한 연결을 수행한다.
④전송 계층에서는 효율적 전송을 위한 데이터의 암호화 및 압축 기능을 수행한다.

정답 보기

정답 ④ · 해설 보기

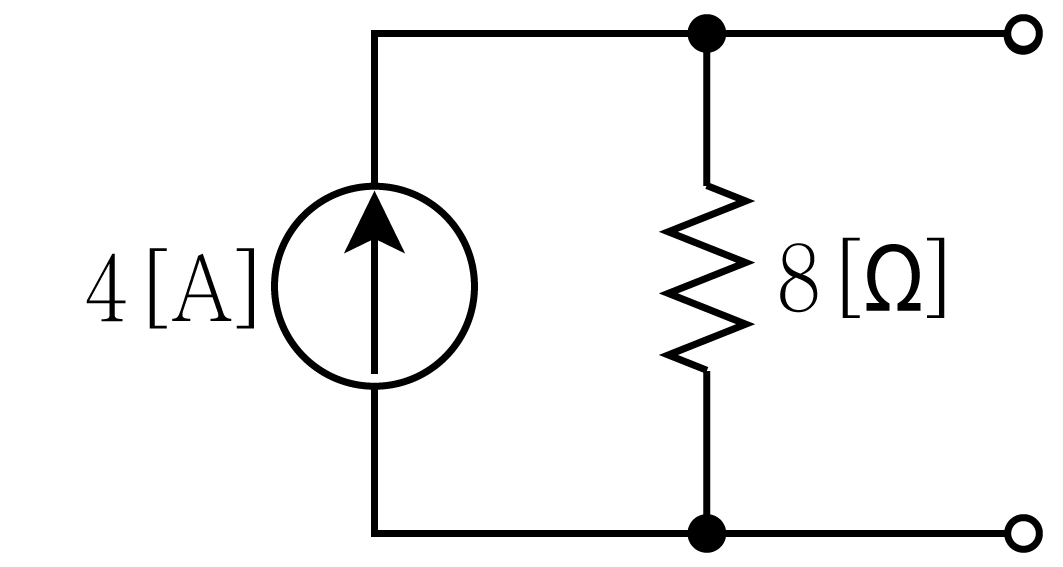

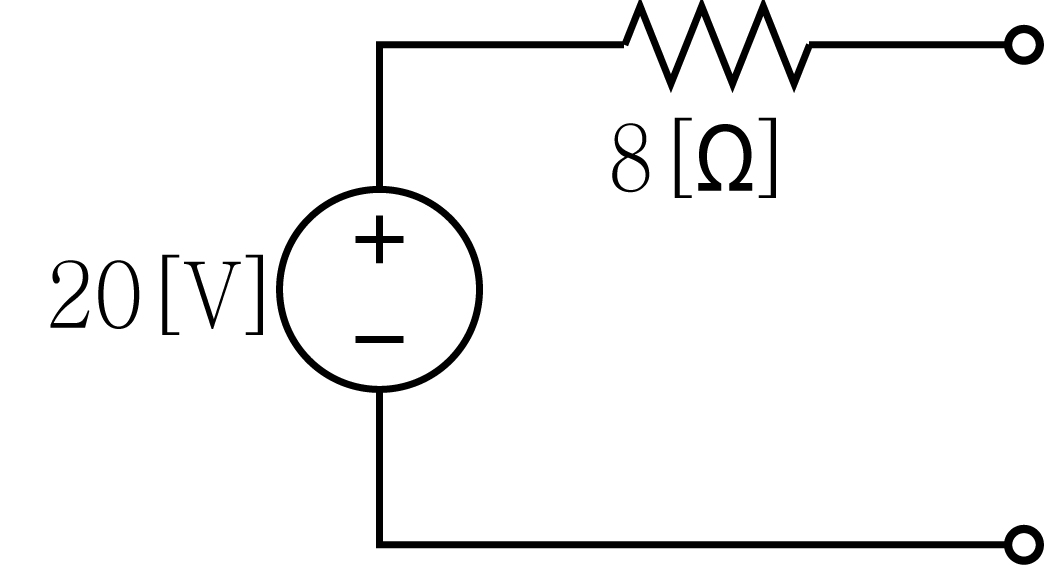

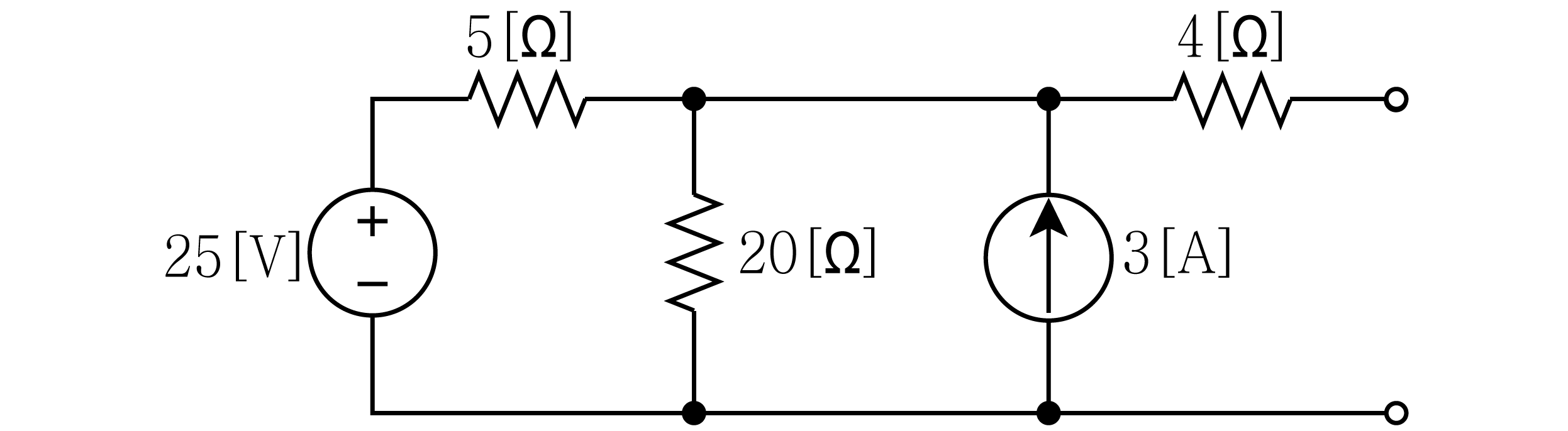

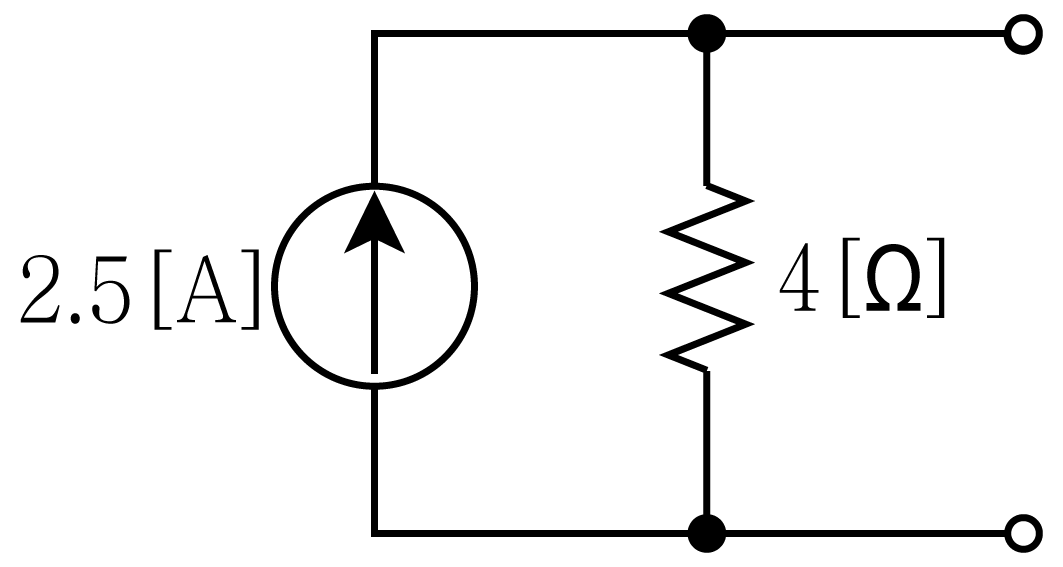

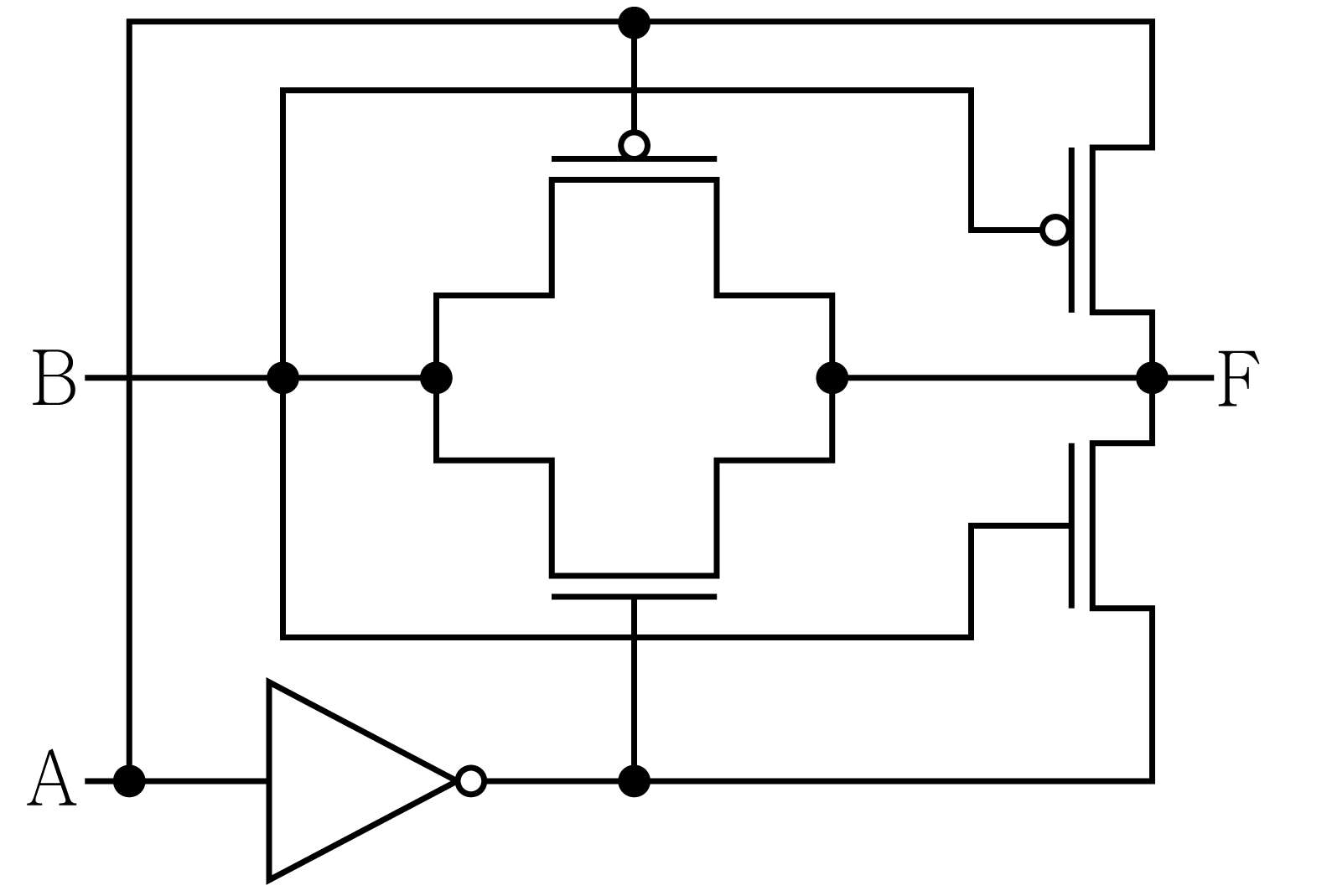

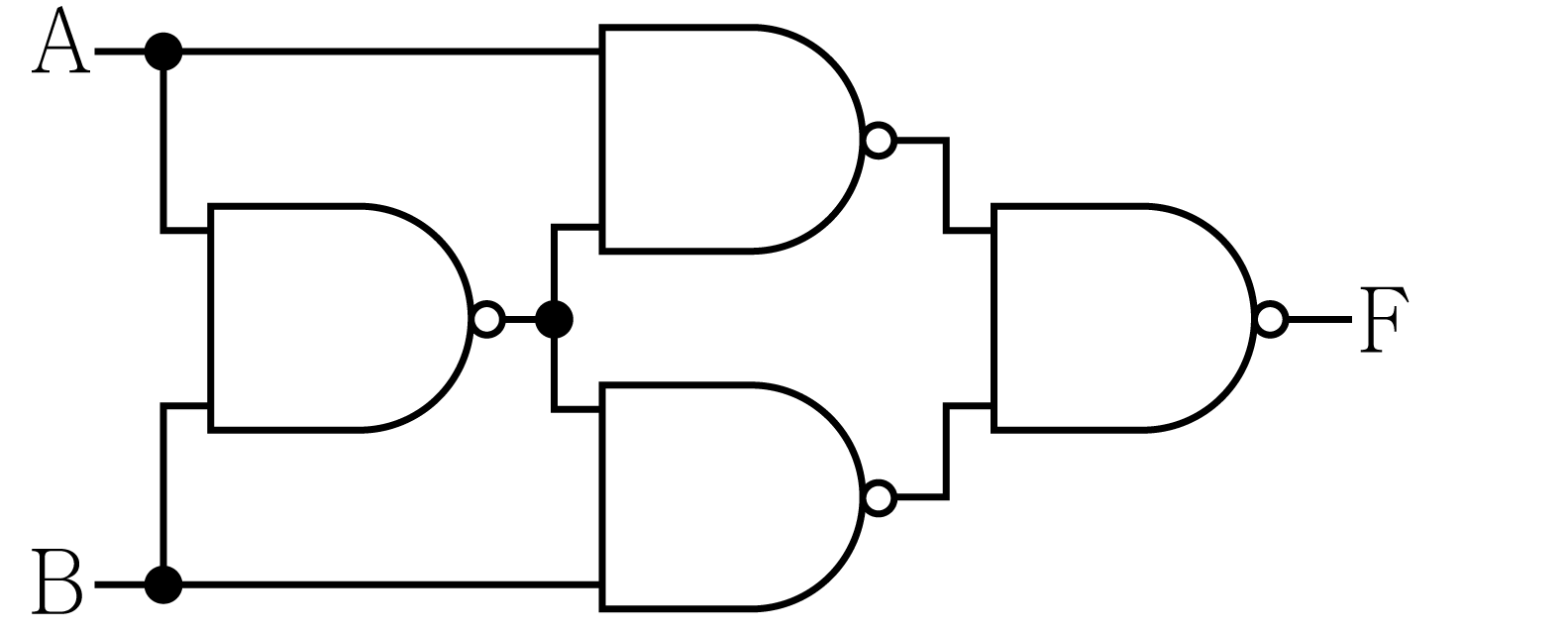

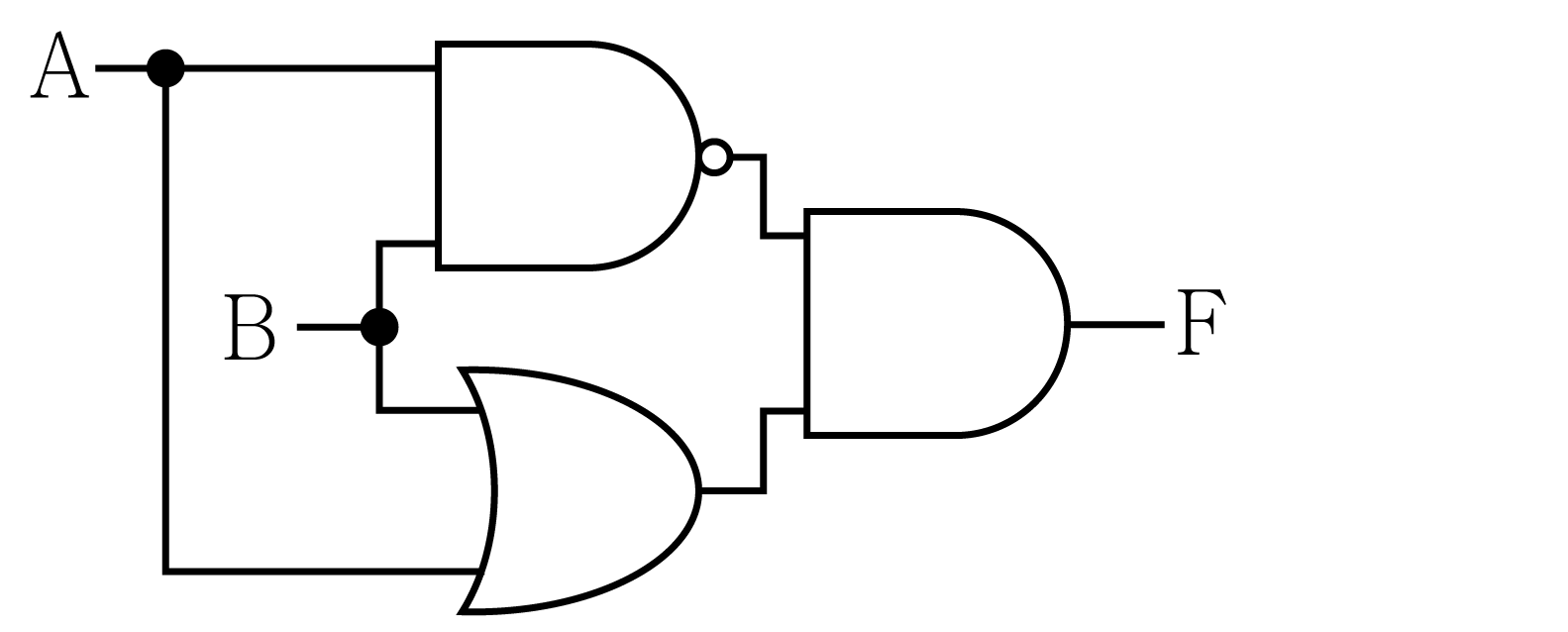

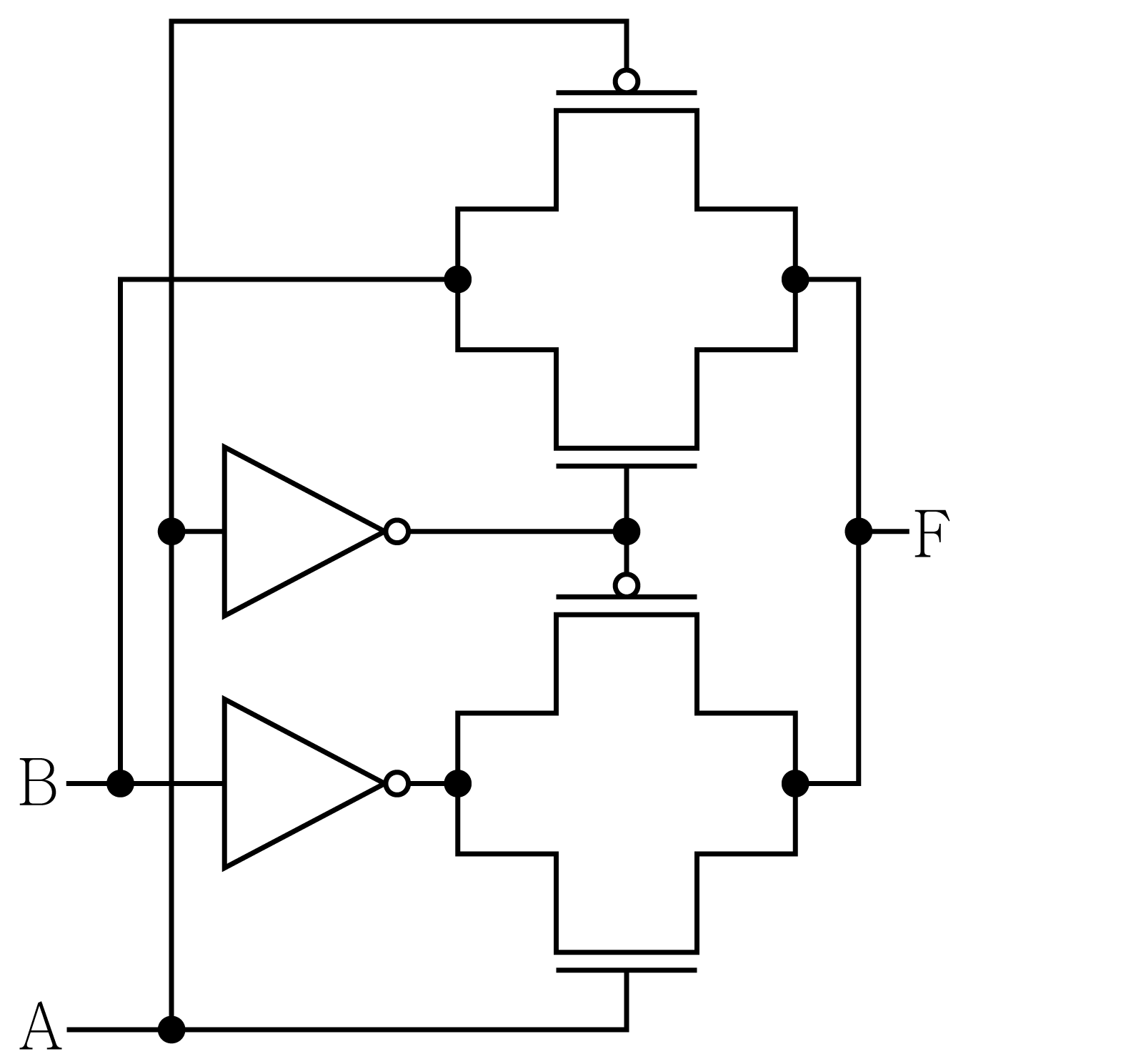

다음 회로에 대한 등가회로는?

전자공학개론

정답 보기

정답 ① · 해설 보기

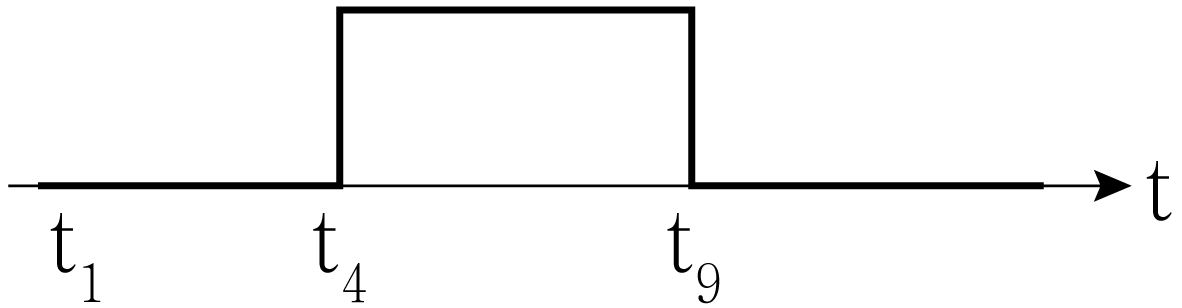

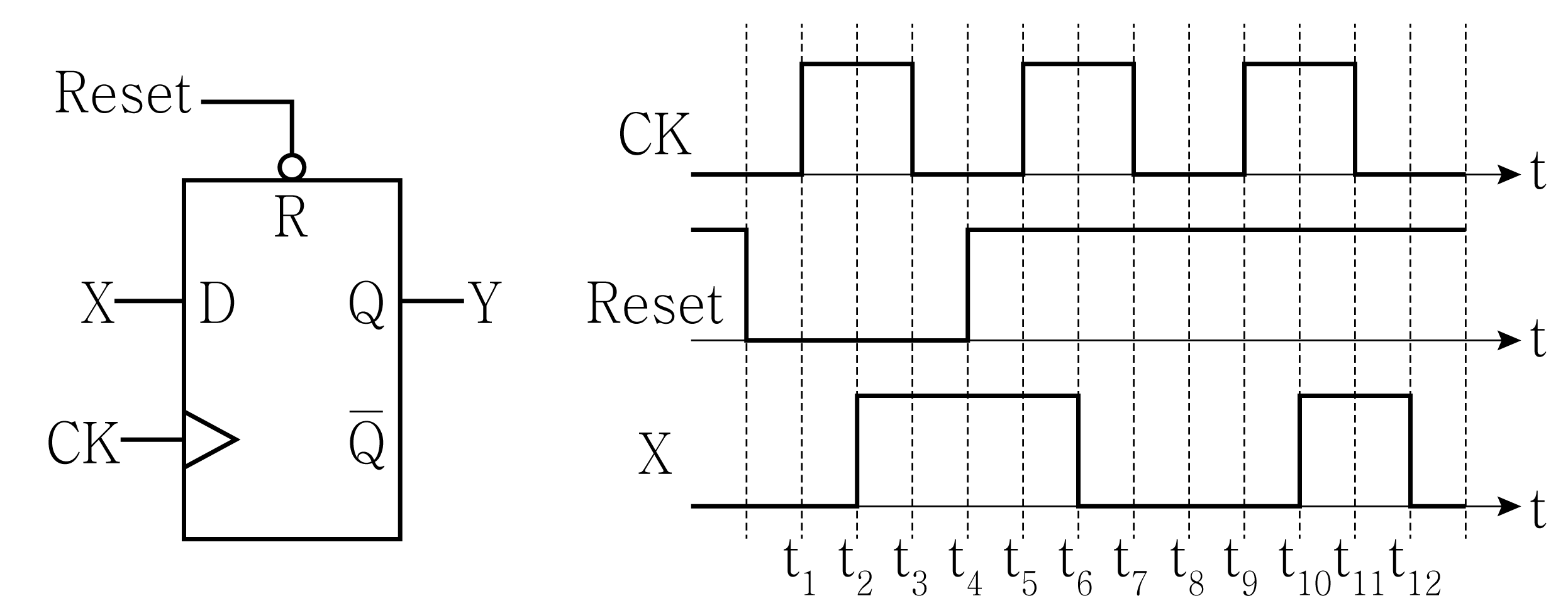

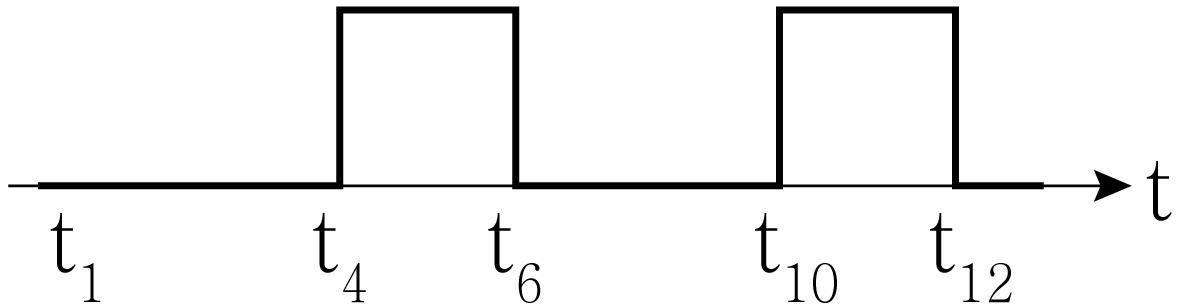

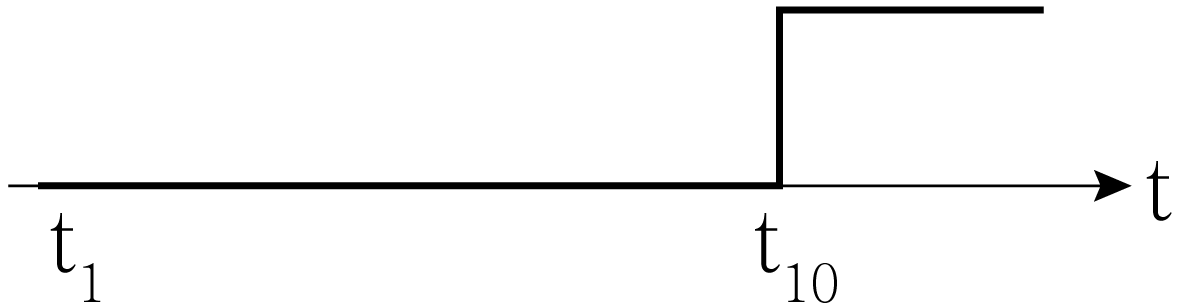

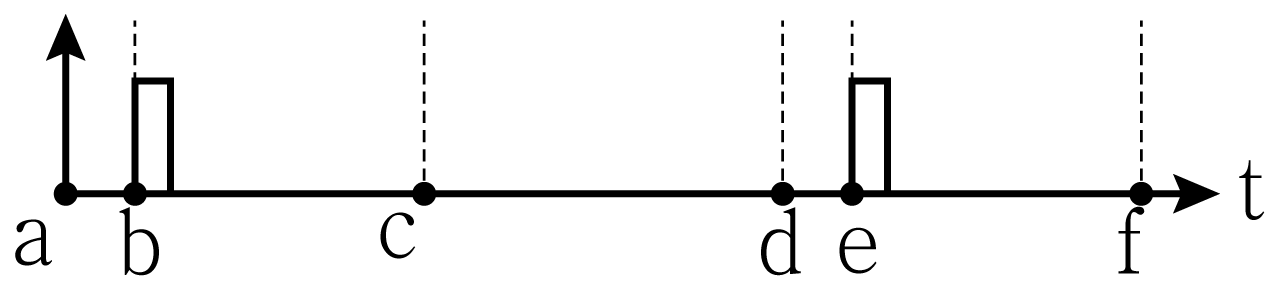

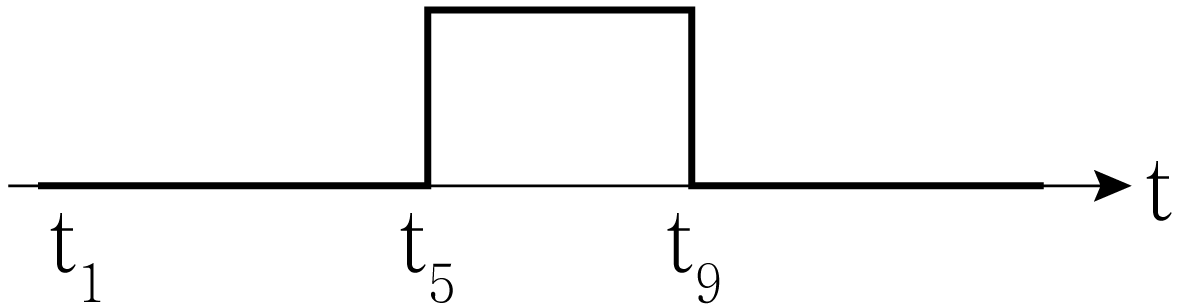

비동기 리셋을 가진 D 플립플롭을 이용한 회로에 아래와 같이 입력 신호 CK, Reset, X가 가해졌을 때 출력 Y는? (단, 플립플롭의 전달지연시간은 무시한다)

전자공학개론

정답 보기

정답 ① · 해설 보기

디지털 코드에 대한 설명으로 옳은 것은?

전자공학개론

①ASCII 코드는 12비트 크기를 갖는다.
②순환중복검사(CRC) 코드는 최상위 비트(MSB)의 오류를 검출하기 위해 주로 사용된다.
③BCD 코드는 8비트의 크기를 갖는다.
④그레이 코드의 MSB는 해당하는 2진 코드의 MSB와 항상 일치한다.

정답 보기

정답 ④ · 해설 보기

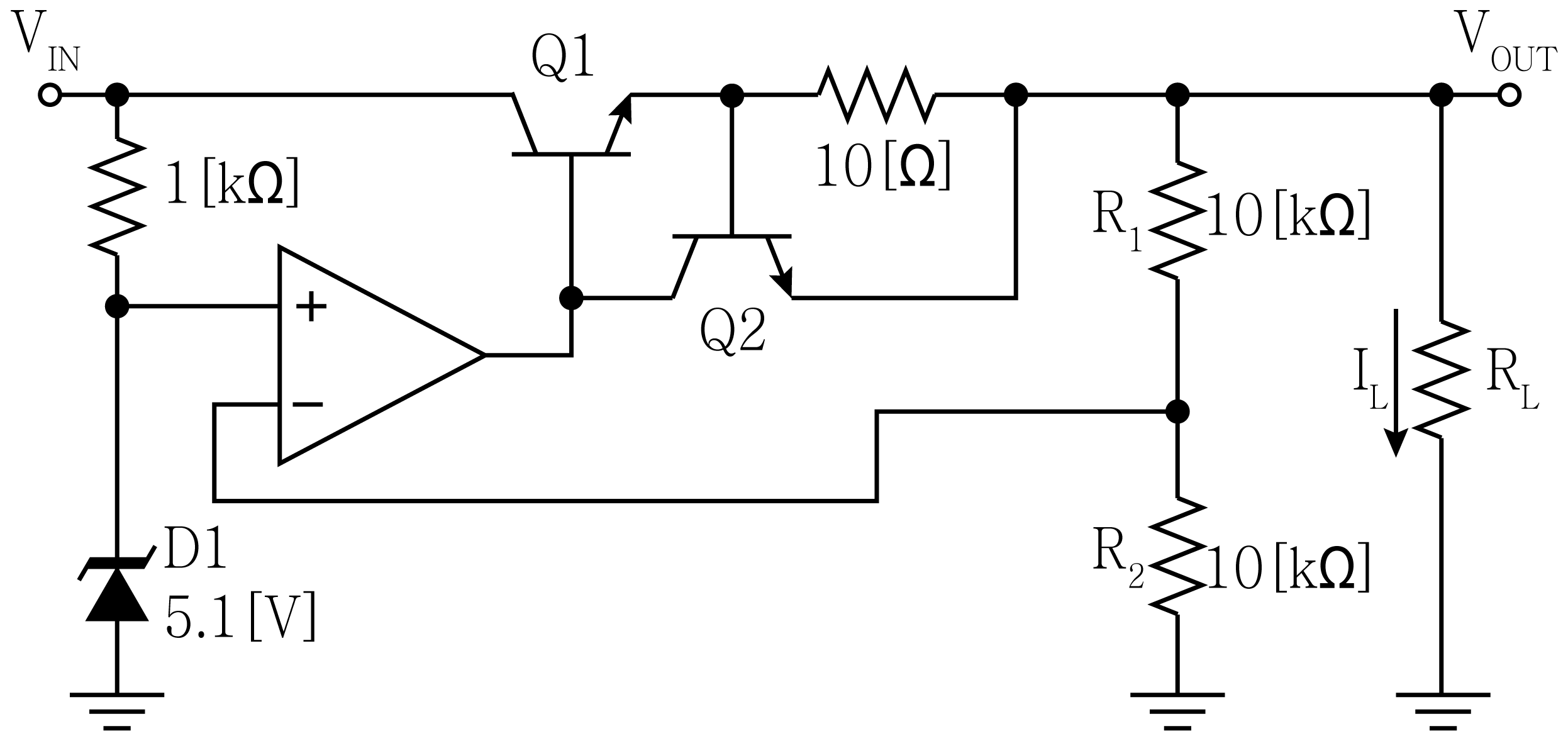

다음 회로는 직렬 선형전압조정기이다. 정전압 출력전압 V_OUT [V]과 부하 R_L에 흐를 수 있는 최대 전류 I_L [mA]은? (단, 입력전압 V_IN ＝ 20 [V], V_BE ＝ 0.7 [V]이고, R₁, R₂에 흐르는 전류는 무시한다)

전자공학개론

①V_OUT ＝ 5.1, I_L ＝ 70
②V_OUT ＝ 5.1, I_L ＝ 140
③V_OUT ＝ 10.2, I_L ＝ 70
④V_OUT ＝ 10.2, I_L ＝ 140

정답 보기

정답 ③ · 해설 보기

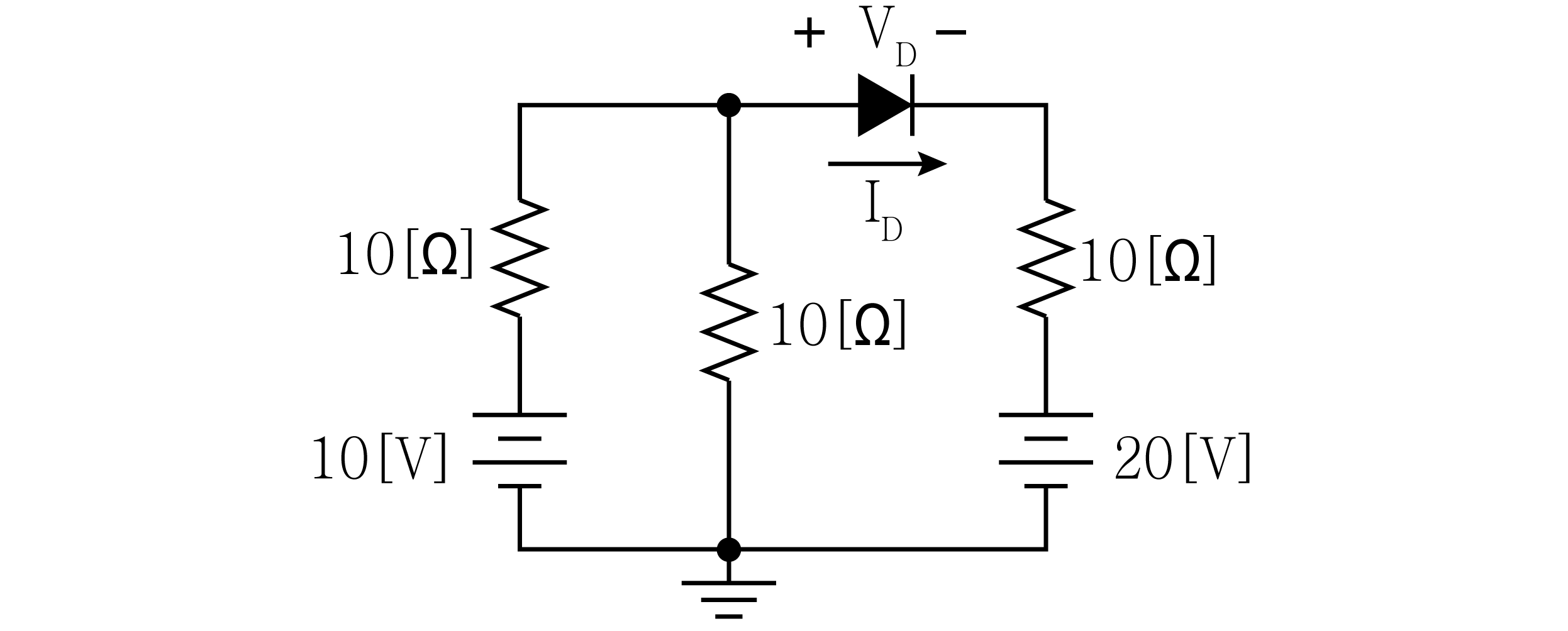

다음 회로에서 다이오드에 걸리는 전압 V_D [V]와 전류 I_D [A]는? (단, 다이오드는 이상적인 소자이다)

전자공학개론

①V_D ＝－15, I_D ＝ 0
②V_D ＝－15, I_D ＝ 1
③V_D ＝＋15, I_D ＝ 0
④V_D ＝＋15, I_D ＝ 1

정답 보기

정답 ① · 해설 보기

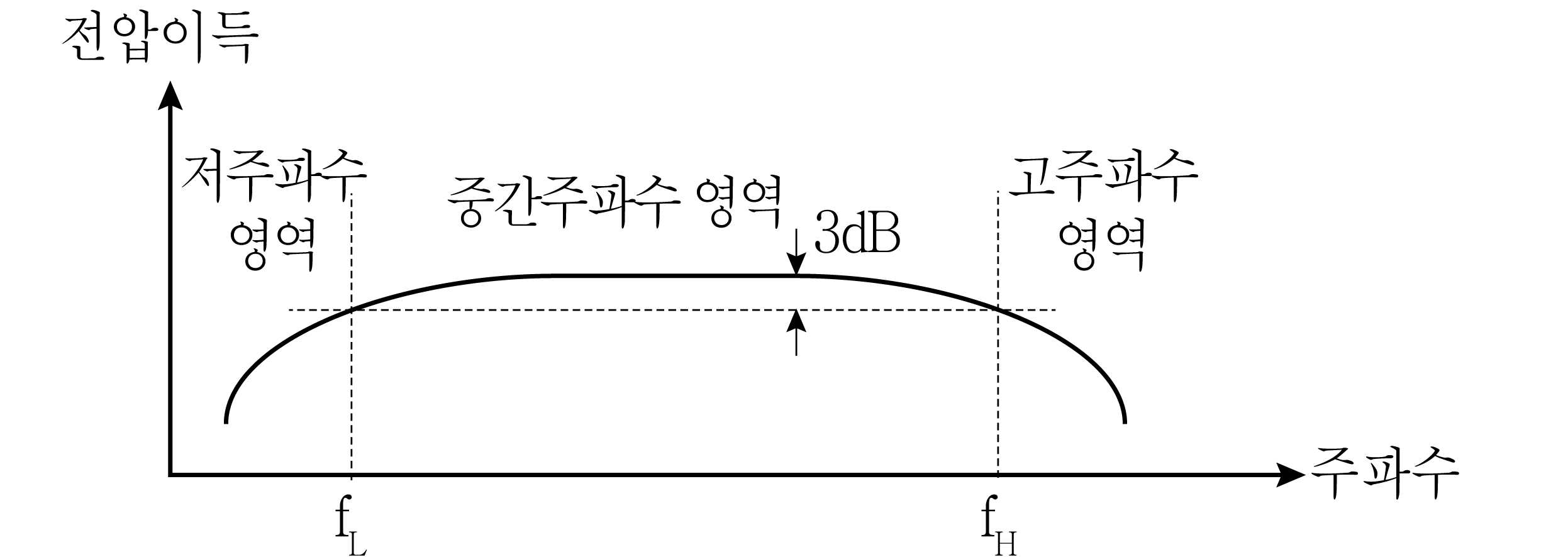

그림은 증폭기 회로에서 입력전압의 주파수와 전압이득 사이의 관계를 나타낸다. 이에 대한 설명으로 옳지 않은 것은?

전자공학개론

①고주파수 영역에서는 증폭기의 반도체소자에 존재하는 기생 커패시턴스에 의해 이득이 감쇄한다.
②저주파수 영역에서는 입출력 결합커패시터에 의해 이득이 감쇄한다.
③중간주파수 영역의 이득보다 저주파수 영역에서의 이득이 3 dB 감소하는 점의 주파수를 저역 3 dB 주파수, 중간주파수 영역의 이득보다 고주파수 영역에서의 이득이 3 dB 감소하는 점의 주파수를 고역 3 dB 주파수, 이 두 주파수 차이를 대역폭(bandwidth)이라 한다.
④일반적으로 중간주파수 영역에서는 전압이득이 증가함에 따라 대역폭도 증가한다.

정답 보기

정답 ④ · 해설 보기

2비트 이진수 A ＝ A₁A₀와 B ＝ B₁B₀를 입력으로 갖는 크기 비교기가 있다. A > B의 경우에 출력 F ＝ 1이 되는 대수식은?

전자공학개론

① $F = B_{1}^{'} B_{0}^{'} + A_{1} B_{0} + A_{1} A_{0} B_{0} + A_{1} B_{0}^{'}$
② $F = A_{0} B_{1}^{'} B_{0} + A_{1} B_{0} + A_{1} A_{0}^{'} B_{1}$
③ $F = A_{0} B_{1}^{'} B_{0}^{'} + A_{1} B_{1}^{'} + A_{1} A_{0} B_{0}^{'}$
④ $F = A_{0} B_{1}^{'} B_{0}^{'} + A_{1} B_{1}^{'} + A_{1}^{'} A_{0} B_{0}^{'}$

정답 보기

정답 ③ · 해설 보기

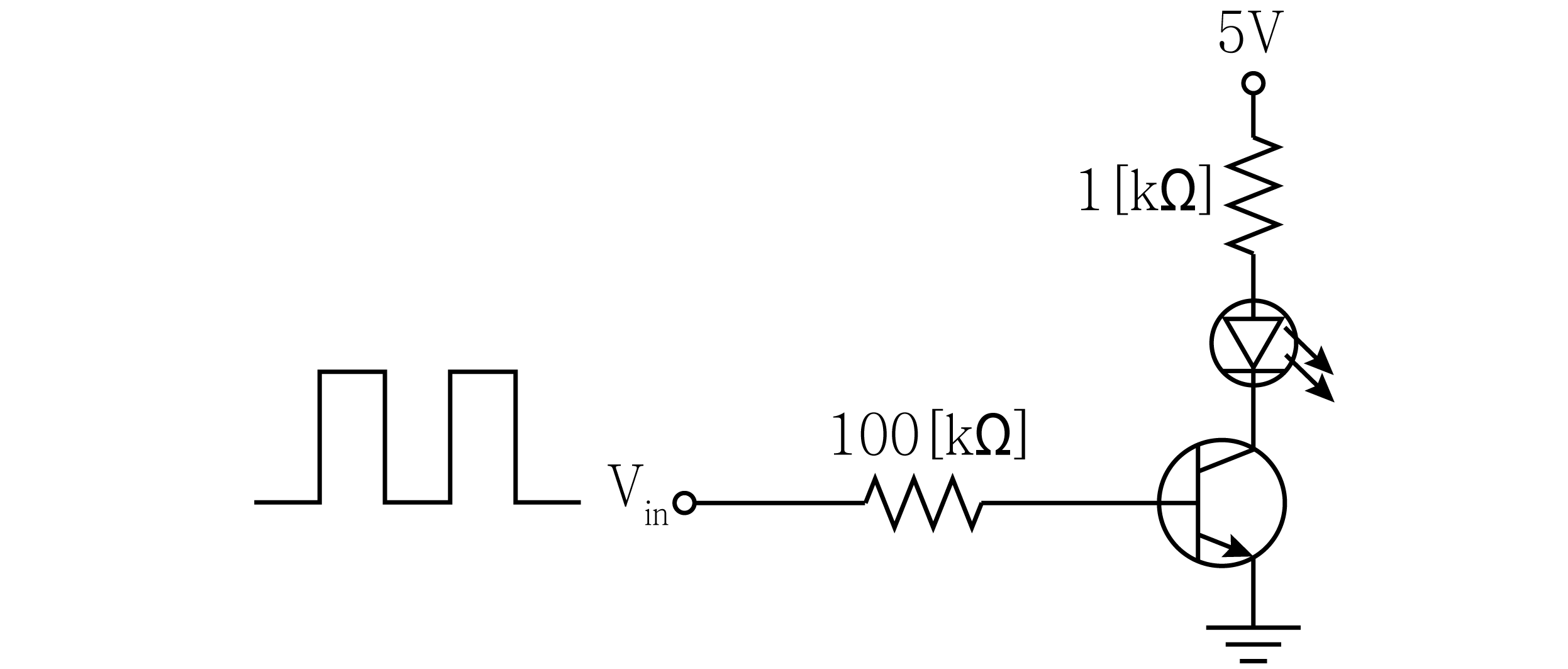

다음은 BJT를 이용한 스위치 응용회로이다. LED가 빛을 발광하기 위해서는 최소 3.5 [mA]의 전류가 필요하고, 이때 LED 양단 전압은 1.15 [V]이다. BJT가 포화 되기 위한 입력 구형파 전압의 진폭[V]은? (단, 포화를 확실하게 하기 위하여 베이스 전류는 최소 포화전류의 2배를 사용하고, V_CE(sat) ＝ 0.2 [V], V_BE ＝ 0.7 [V], β_DC ＝ 100이다)
