9급 국가직 전자공학개론 2024년 기출문제

$n$개의 선택 신호를 가진 멀티플렉서의 입력 개수와 $m$개의 선택 신호를 가진 디멀티플렉서의 출력 개수는?

입력 개수 출력 개수

멀티바이브레이터에 대한 설명으로 옳지 않은 것은?

부하전압변동률이 10 [%]인 전원공급기의 전부하(full-load) 전압이 100 [V]일 때 이 전원공급기의 무부하(no-load) 전압[V]은?

JFET에 대한 설명으로 옳은 것은?

TCP/IP 프로토콜을 구성하는 계층이 아닌 것은?

세 개의 이진 변수 $A,B,C$를 가지는 논리 함수 $F$와 $G$가 $F(A,B,C)$ ＝ $\sum m(1,3,6)$, $G(A,B,C)$ ＝ $\sum m(1,2,4,6)$일 때 $F+G$와 $F\cdot G$의 최소항(minterm) 전개는?

$\underline{F+G}$ $\underline{F\cdot G}$

슈미트 트리거 회로의 응용 분야가 아닌 것은?

다음 선형 병렬 전압 조정기(shunt regulator)의 $R_1$에서 소모되는 최대 전력[W]은? (단, 입력의 범위는 0 ≤ $V_{\mathrm{in}}$ ≤ 10 [V]이며, 모든 회로 소자는 이상적이다)

트랜지스터 증폭기 회로에 대한 설명으로 옳지 않은 것은?

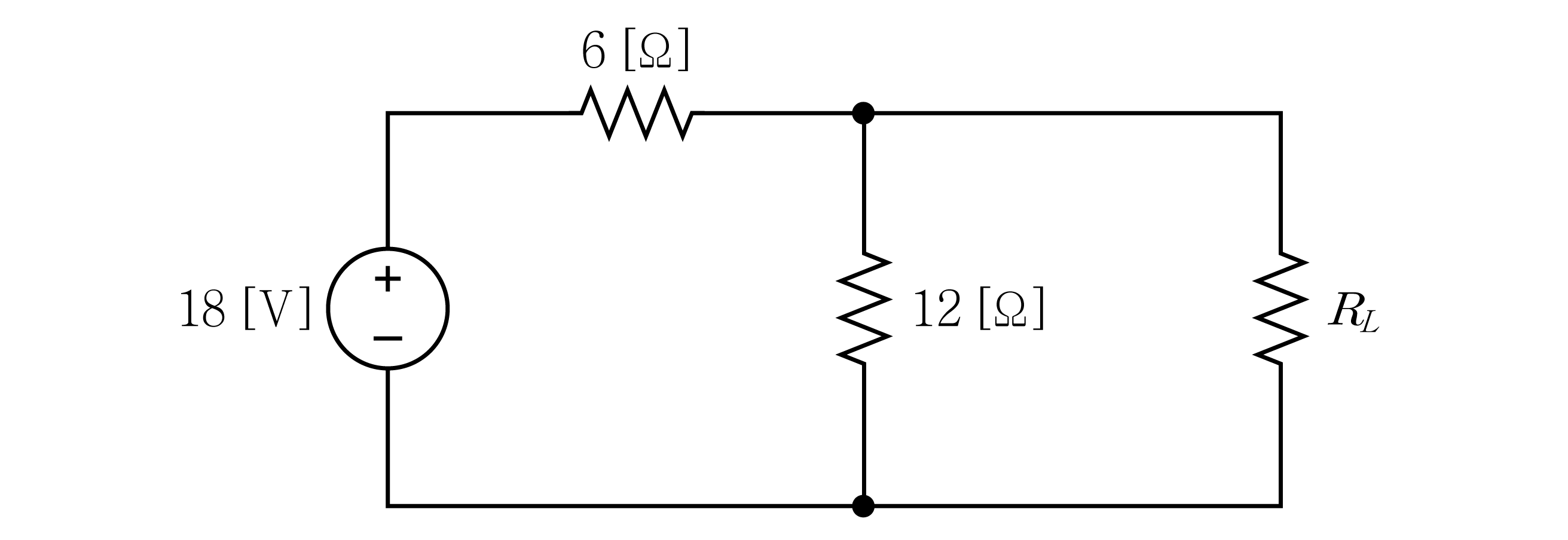

다음 회로에서 부하 저항 $R_L$에 최대 전력이 전달되기 위해 필요한 $R_L$ [Ω]의 값과 전달되는 최대 전력 $P_L$ [W]은?

$\underline{R_L}$ $\underline{P_L}$

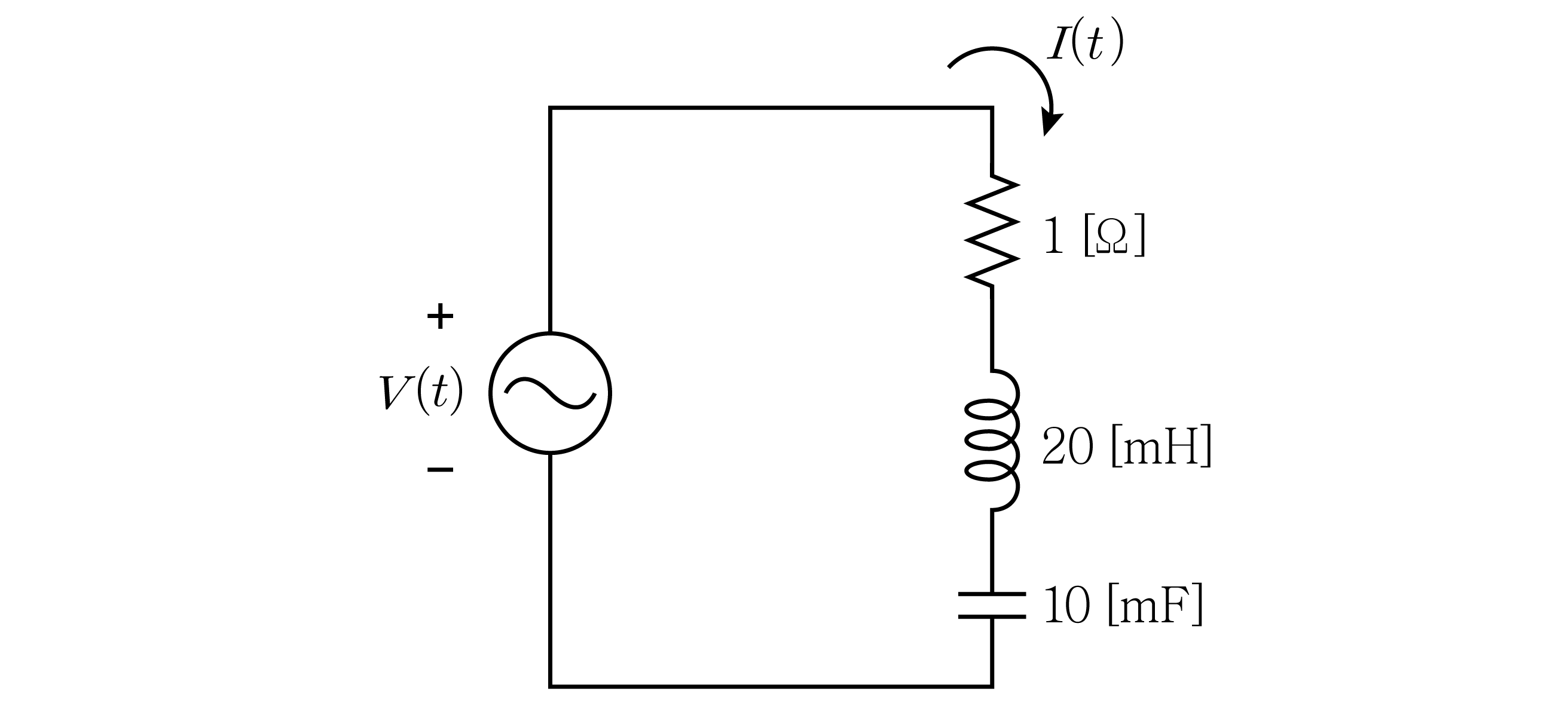

다음 회로에서 $I(t)=5\cos (100t)$ [A]일 때, $V(t)$ [V]는?

pn 접합의 바이어스에 대한 설명으로 옳지 않은 것은?

다음 BJT 증폭기 회로의 전압이득 $\frac{V_{\mathrm{out}}}{V_{\mathrm{in}}}$은? (단, 직류 전류이득 ${\beta }_{\mathrm{DC}}$ ＝ 250, 교류 이미터 저항 $r{}_e^{\prime }$ ＝ 20 [Ω], $C$ ＝ $\infty$, 다이오드의 순방향 전압은 0.7 [V]이다)

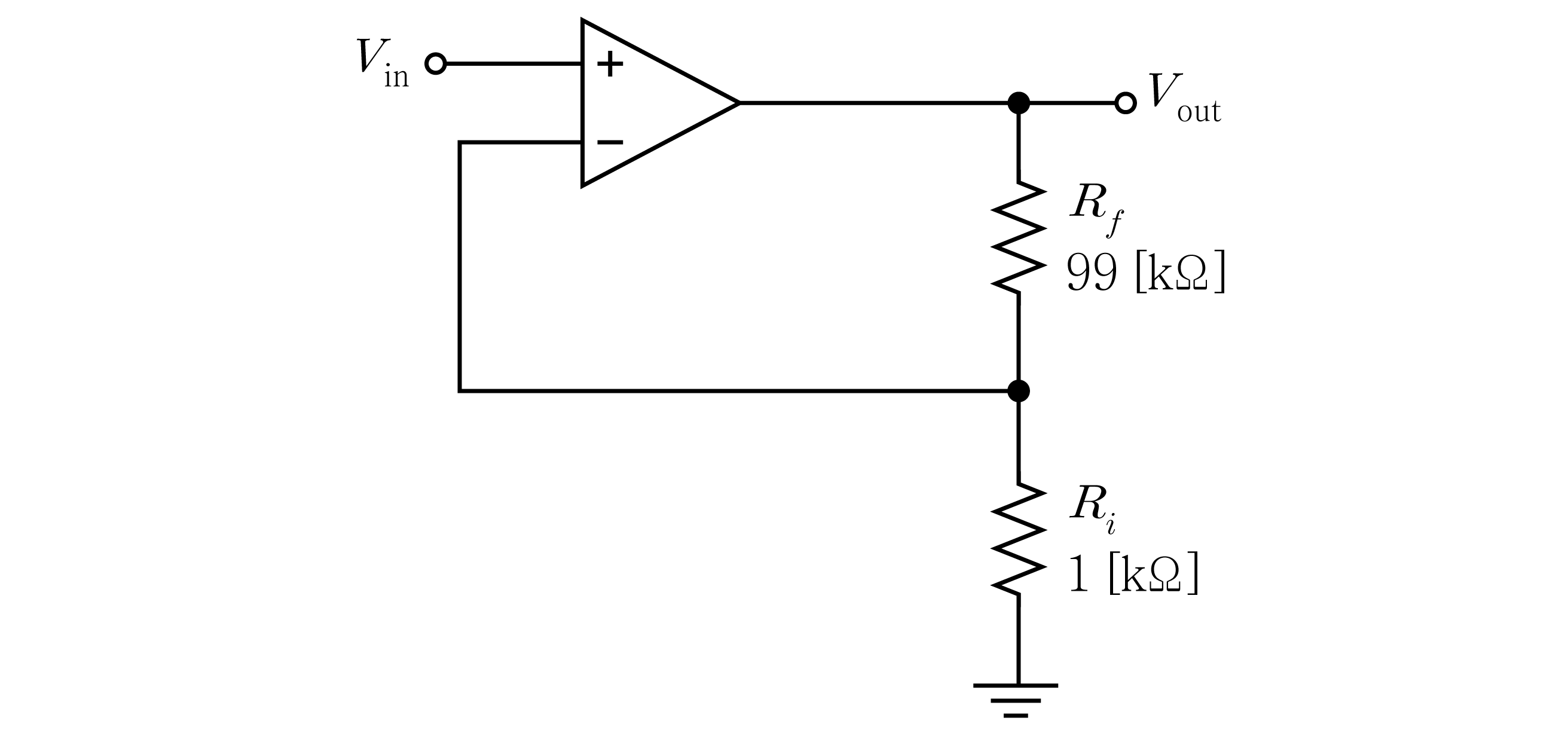

다음 연산증폭기 회로의 대역폭(bandwidth)[kHz]은? (단, 단위이득(unity-gain) 대역폭은 3 [MHz], 롤－오프(roll-off)는 －20 [dB/dec]이다)

귀환(feedback)이 없는 연산증폭기의 비반전 입력 단자는 접지되어 있고 반전 입력 단자의 전압은 5 [mV]일 때, 연산증폭기의 출력 전압[V]은? (단, 연산증폭기의 개방 루프 이득은 $3\times 10^4$, 최대 출력 전압은 10 [V], 최소 출력 전압은 -10 [V]이다)

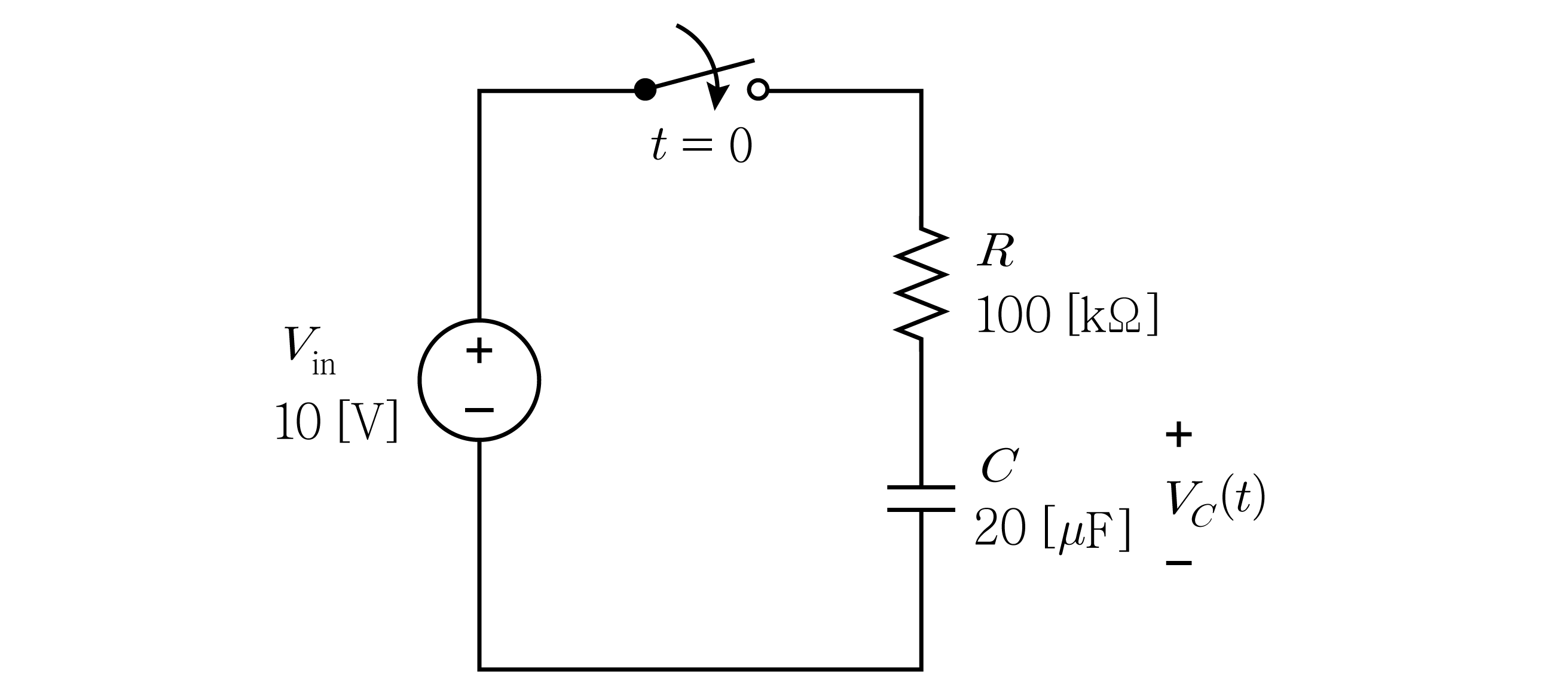

다음 회로에서 $V_C$ ($t$)＝ 6.32 [V]가 될 때, 시간 $t$ [s]는?
(단, $V_C$ (0)＝ 0 [V], $e^{-1}$ ＝ 0.368이다)

SCR 사이리스터에 대한 설명으로 옳지 않은 것은?

전력에 대한 설명으로 옳지 않은 것은?

조합 논리 회로에 대한 설명으로 옳지 않은 것은?

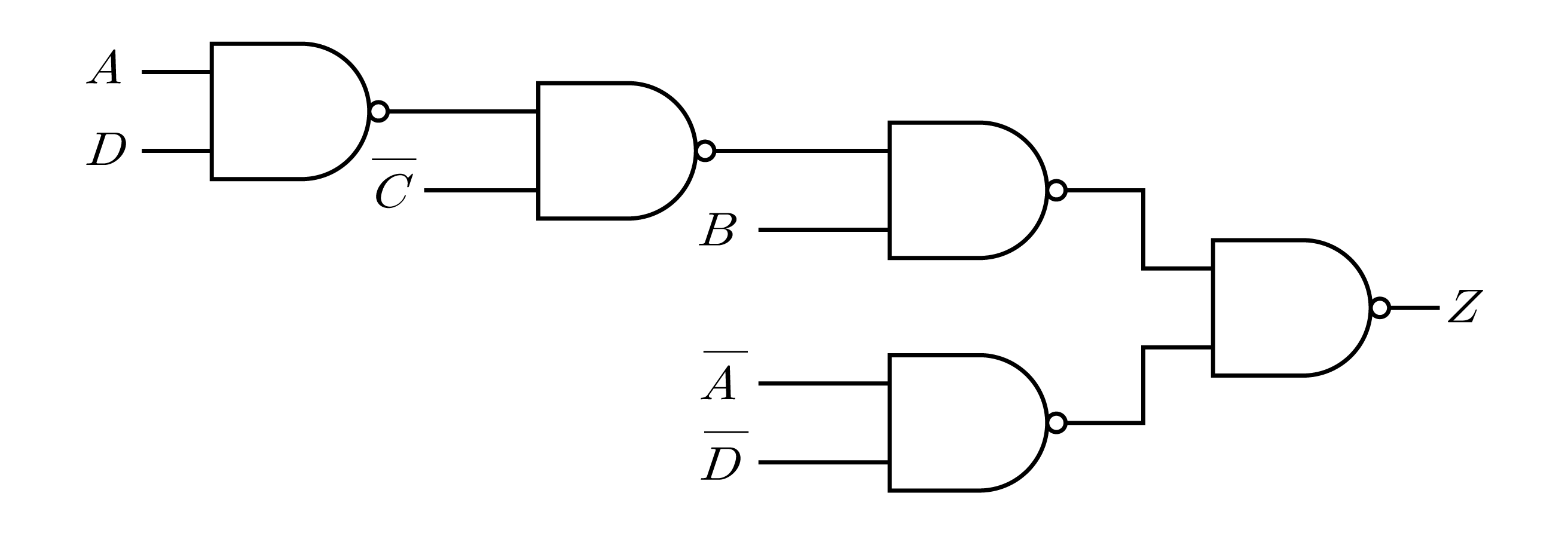

다음 논리 회로에서 출력 $Z$의 논리식은?
