9급 국가직 토목설계 2008년 기출문제

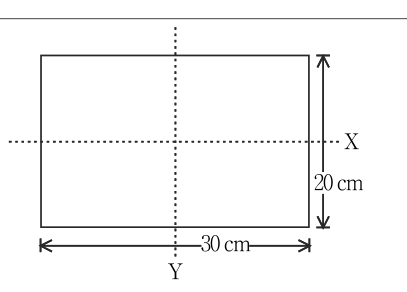

양단이 고정되었고 다음 그림과 같은 단면을 갖는 기둥의 오일러 좌굴하중 [kN]은?

(단, 기둥의 길이 L ＝ 8 m이고 E ＝ 2.0 × 10⁵ MPa이다)

단변장 $S$, 장변장 $L$인 2방향 슬래브의 지간비는?

강도설계법으로 설계할 때 f_ck ＝ 35 MPa, f_y ＝ 400 MPa인 단철근 직사각형보의 균형철근비에 가장 가까운 것은?

옹벽 설계 시 고려하여야 할 사항 중 옳은 것은?

콘크리트 기초판 설계 시 고려하여야 할 사항으로 옳지 않은 것은?

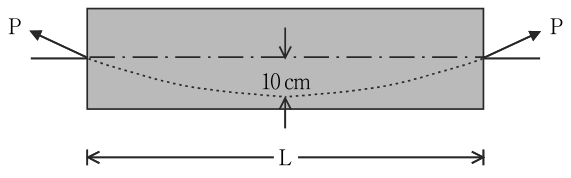

다음 그림은 단순 PSC보를 나타낸 것이다. 자중을 포함한 등분포 하중 w ＝ 40 kN, 프리스트레스힘 P ＝ 800 kN이 작용할 때 프리스트레스에 의한 상향력과 이 등분포 하중이 비기기 위해서는 단순 PSC보의 길이 L을 몇 m로 해야 하는가?

30 cm × 30 cm의 사각형 콘크리트 단면에 1개당 3 cm²인 PS 강선 4개를 그림과 같이 강선군의 도심과 콘크리트 부재단면 도심이 일치하도록 배치한 포스트텐션 부재가 있다. PS 강선을 1개씩 차례로 긴장하는 경우 콘크리트의 탄성 수축에 의한 프리스트레스의 평균 손실량 [MPa]은?

(단, 초기 프리스트레스는 1,000 MPa이고 탄성계수비 n ＝ 6.0이다)

프리스트레스 손실은 프리스트레스를 도입할 때 발생하는 즉시 손실과 프리스트레스 도입 후에 발생하는 시간적 손실로 크게 나눌 수 있다. 다음 중 프리스트레스 도입 후에 발생하는 시간적 손실로만 묶여 있는 것은?

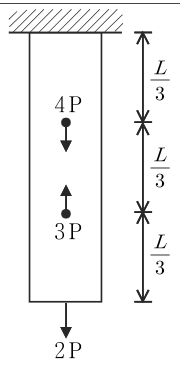

다음 그림에서 봉의 단면적이 A이고 탄성계수가 E일 때 봉의 변형에너지 U는?

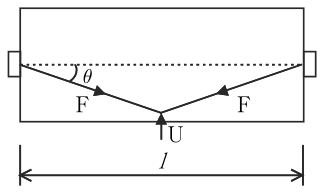

다음 그림에서 보의 길이(l)가 10 m이고, 긴장력(F)이 200 kN인 경우, 보 중앙의 강선(tendon) 꺽인점에서의 상향력 U [kN]는?

(단, 텐던의 경사각($\theta$)은 30도 이다)

철근 콘크리트 구조물의 내구성 설계기준에 대한 설명 중 옳지 않은 것은?

콘크리트와 관련된 설명 중 옳지 않은 것은?

강도설계법에 따라 단철근 직사각형 단면의 공칭모멘트 강도를 구할 때 압축콘크리트의 등가직사각형 응력블럭의 깊이 [mm]는? (단, 콘크리트 단면이 폭 300 mm, 유효깊이 450 mm, 철근량 2,550 mm²이고 콘크리트의 설계기준강도는 30 MPa, 철근의 항복강도는 300 MPa이다)

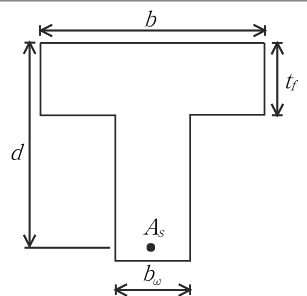

다음 그림과 같은 T형보에서 플랜지 내민 부분의 압축력과 균형을 이루기 위한 철근 단면적 A_sf [cm²]는?

(단, 강도 설계법에 의하고, f_ck ＝ 20 MPa, f_y ＝ 400 MPa, b ＝ 80 cm, b_w ＝ 30 cm, d ＝ 90 cm, t_f ＝ 20 cm, A_s ＝ 80 cm² 라고 가정한다)

도로교 설계기준의 강도로교 설계시 1방향판의 주철근을 차량 진행 방향에서 직각으로 배치할 때 단순 바닥판의 단위 폭 당 활하중 모멘트 [kgf·m/m]는?

(단, 경간 L ＝ 4.2 m, 트럭 1개의 후륜 하중 P ＝ 5,400 kgf, 3등교이다)

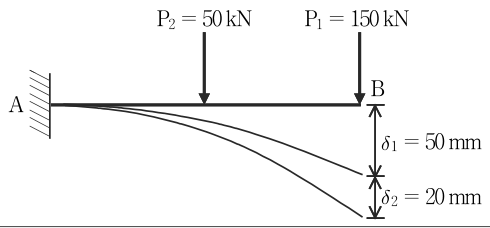

다음 그림과 같은 구조물에서 P₁으로 인한 B점의 처짐 $\delta$₁과 P₂로 인한 B점의 처짐 $\delta$₂가 있다. P₁이 작용한 후 P₂가 작용할 때 P₁이 하는 일 [kN·mm]은?

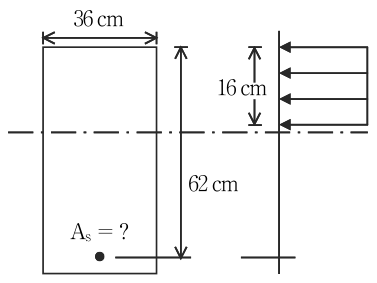

다음 그림과 같은 단철근 직사각형보에서 f_ck ＝ 21 MPa, f_y ＝ 300 MPa 일 때 철근량 A_s [cm²]는?

철근 콘크리트 부재에서 스터럽의 단면적이 A_v ＝ 600 mm², 스터럽이 부담해야 하는 전단력이 V_s ＝ 400 kN일 때 스터럽의 최대 간격 [mm]은?

(단, f_y ＝ 400 MPa, b_w ＝ 380 mm, d ＝ 500 mm이다)

b ＝ 200 mm이고, h ＝ 200 mm인 사각형 단면에 균열을 일으키는 비틀림 모멘트 T_cr [kN·m]은?

(단, f_ck ＝ 36 MPa이다)

전단철근에 대한 설명으로 옳은 것은?
