9급 국가직 토목설계 2015년 기출문제

철근콘크리트 보에서 철근의 이음에 대한 설명으로 옳은 것은? (단, 2012년도 콘크리트 구조기준을 적용한다)

일반적인 옹벽의 안정에 대한 설명으로 옳은 것만을 모두 고른 것은?

ㄱ. 지반에 유발되는 최대 지반반력은 지반의 허용지지력을 초과할 수 없다.

ㄴ. 활동에 대한 저항력은 옹벽에 작용하는 수평력의 1.5배 이상이어야 한다.

ㄷ. 전도 및 지반지지력에 대한 안정조건은 만족하지만, 활동에 대한 안정조건만을 만족하지 못할 경우에는 활동방지벽 혹은 횡방향 앵커 등을 설치하여 활동저항력을 증대시킬 수 있다.

ㄹ. 전도에 대한 저항 모멘트는 횡토압에 의한 전도 모멘트의 1.5배 이상이어야 한다.

그림과 같은 단철근 직사각형 보를 강도설계법으로 검토했을 때, 발생될 수 있는 파괴형태에 대한 설명으로 옳은 것은? (단, 균형철근비 ${\rho }_b=$ 0.0321, 최소철근비 ${\rho }_{\min }=$ 0.0047, 최대철근비 ${\rho }_{\max }=$ 0.0206이다)

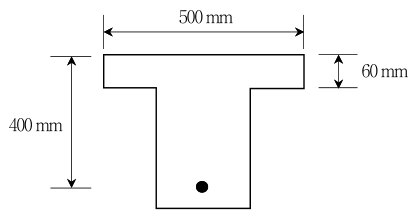

그림과 같은 철근콘크리트 T형 보를 직사각형 보로 설계해도 되는 인장철근량[mm²]을 모두 고른 것은? (단, 철근의 설계기준항복강도 f_y ＝ 400 MPa, 콘크리트의 설계기준압축강도 f_ck ＝ 25 MPa이다)

ㄱ. 1,200 ㄴ. 1,500 ㄷ. 1,800 ㄹ. 2,100

철근콘크리트 단면에서 인장철근의 순인장변형률(${\epsilon }_t$)이 0.003일 경우 강도감소계수($\varphi$)는? (단, f_y ＝ 400 MPa, 나선철근 부재이고, 2012년도 콘크리트 구조기준을 적용한다)

철근콘크리트 옹벽에서 지반의 단위길이에 발생하는 반력의 크기[kN/㎡]는? (단, 옹벽의 자중은 무시한다)

$q_a$ $q_b$

그림과 같이 자중을 포함한 등분포 하중이 작용할 때, A점에서 응력이 영(zero)이 되기 위한 PS강재의 긴장력[kN]은? (단, P의 긴장력은 중심에 작용한다)

한계상태설계법을 적용한 도로교설계기준(2012)에서 하중에 대한 설명으로 옳지 않은 것은?

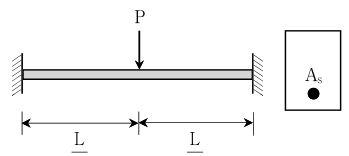

양단 고정단보 지간 중앙에 집중 활하중 P만 작용하고 있다. 콘크리트 구조기준(2012)을 적용한 단철근 보에 작용 가능한 최대 집중 활하중의 크기 P [kN]는? (단, 인장지배단면 가정, 고정하중 무시, 인장철근 단면적 A_s ＝ 1,000 mm², 철근의 설계기준항복강도 f_y ＝ 400 MPa, 유효깊이 d = 450 mm, 등가 직사각형 응력블럭의 깊이 a ＝ 100 mm, 고정단보 지간길이 L ＝ 8.5 m, 강도감소계수 $\varphi$ ＝ 0.85를 적용한다)

1방향 연속슬래브에 등분포 계수하중 $w_u$＝ 24 kN/m가 작용하고 최외측 경간 길이 $l_n$ ＝ 5 m이다. 받침부가 테두리 보로 되어 있을 때, 받침부와 일체로 된 최외단 받침부 내면의 단위 폭당 발생하는 부모멘트 [$\mathrm{kN}\cdot \mathrm{m}$]는? (단, 2012년도 콘크리트 구조기준을 적용한다)

콘크리트의 설계기준압축강도를 $\frac{1}{4}$로 줄이고 인장철근의 공칭지름을 $\frac{1}{3}$로 줄였을 때, 기본정착길이는 원래 기본정착길이에 비해 어떻게 변하는가? (단, 2012년도 콘크리트 구조기준을 적용한다)

복철근 직사각형 보에 하중이 작용하여 10 mm의 순간처짐이 발생하였다. 1년 후의 총 처짐량[mm]은? (단, 압축철근비 ${\rho }^{\prime }$는 0.02이며, 2012년도 콘크리트 구조기준을 적용한다)

프리캐스트 콘크리트 보의 평행한 철근 사이의 수평 순간격[mm]은? (단, 굵은골재 최대치수는 21 mm, 철근 공칭지름은 30 mm이며, 2012년도 도로교설계기준을 적용한다)

콘크리트의 설계기준압축강도 ${\mathrm{f}}_{\mathrm{ck}}=$ 40 MPa일 때, 콘크리트의 배합강도 ${\mathrm{f}}_{\mathrm{cr}}$[MPa]은? (단, 압축강도 시험횟수는 14회이고, 표준편차 $\mathrm{s}=$ 2.0이며, 2012년도 콘크리트 구조기준을 적용한다)

캔틸레버로 지지된 1방향 슬래브의 지간이 6 m일 때, 처짐을 계산하지 않기 위한 슬래브의 최소 두께[mm]는? (단, 보통중량콘크리트를 사용하였고 철근의 설계기준항복강도는 400 MPa이며, 2012년도 콘크리트 구조기준을 적용한다)

보통중량콘크리트를 사용한 휨부재인 철근콘크리트 직사각형 보에 계수전단력 ${\mathrm{V}}_{\mathrm{u}}=$ 750 kN이 작용할 때, 콘크리트가 부담하는 전단강도 ${\mathrm{V}}_{\mathrm{c}}=$ 600 kN일 경우 전단철근량[mm²]은? (단, 수직전단철근을 적용하고, 철근의 설계기준항복강도 ${\mathrm{f}}_{\mathrm{y}}=$ 300 MPa, 전단철근의 간격 $\mathrm{s}=$ 300 mm, 보의 유효깊이 $\mathrm{d}=$ 1,000 mm이며, 2012년도 콘크리트 구조기준을 적용한다)

1방향 슬래브에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트 구조기준을 적용한다)

그림과 같은 연결에서 볼트의 강도[kN]는? (단, 계산 시 $\pi$ ＝ 3, 허용전단응력 $v_{sa}$ ＝ 200 MPa, 허용지압응력 $f_{ba}$ ＝ 300 MPa이다)

프리캐스트 콘크리트의 최소 피복두께에 대한 규정으로 옳지 않은 것은? (단, 2012년도 콘크리트 구조기준을 적용한다)

철근콘크리트 장주에서 횡구속된 기둥의 상하단에 모멘트 ${\mathrm{M}}_1=$ 300 kN·m, ${\mathrm{M}}_2=$ 400 kN·m와 계수 축력 ${\mathrm{P}}_{\mathrm{u}}=$ 3,000 kN이 작용하고 있다. 오일러 좌굴하중 ${\mathrm{P}}_{\mathrm{cr}}=$ 20,000 kN일 때, 모멘트 확대계수는? (단, 2012년도 콘크리트 구조기준을 적용한다)
