9급 국가직 토목설계 2017년 기출문제

b ＝ 300 mm, d ＝ 600 mm인 단철근 직사각형보의 등가직사각형 응력블록의 깊이 a ＝ 100 mm일 때, 철근량 A_s[mm²]는? (단, f_ck ＝ 20 MPa, f_y ＝ 300 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

단순 지지된 보에 등분포 고정하중이 작용하고 있다. 순간 탄성 처짐이 20 mm일 경우 5년 뒤의 총 처짐량[mm]은? (단, 중앙 단면의 압축 철근비는 0.02이며, 2012년도 콘크리트구조기준을 적용한다)

그림과 같은 철근콘크리트 단면에서 균열 모멘트 M_cr [kN·m]은? (단, 콘크리트는 보통 골재를 사용하고, f_ck ＝ 25 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

물－시멘트비(W/C) 50 %, 단위수량 140 kgf/m³, 단위잔골재량 760 kgf/m³인 배합을 실시하여 콘크리트의 단위중량을 측정한 결과 2,300 kgf/m³일 때, 콘크리트의 단위굵은골재량[kgf/m³]은? (단, 시멘트의 비중은 3.15, 잔골재의 비중은 2.60, 굵은 골재의 비중은 2.65이고, 혼화재료는 사용하지 않았다)

직사각형 철근콘크리트 단면이 전단철근 없이 계수전단력 V_u ＝ 75 kN을 저항할 수 있는 단면의 최소 유효깊이 d [mm]는? (단, f_ck ＝ 16 MPa, 단면의 폭 b ＝ 400 mm이며, 2012년도 콘크리트구조기준을 적용한다)

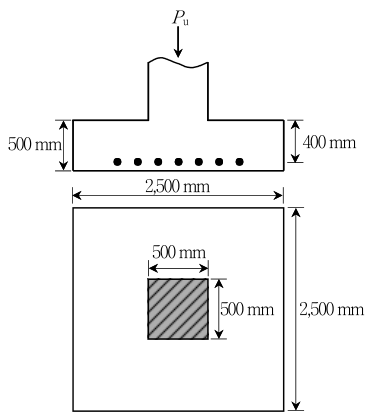

그림과 같은 확대기초에 계수 하중 P_u ＝ 1,200 kN이 작용할 때, 전단에 대한 위험단면의 둘레 길이 b₀ [mm]는? (단, 2012년도 콘크리트구조기준을 적용한다)

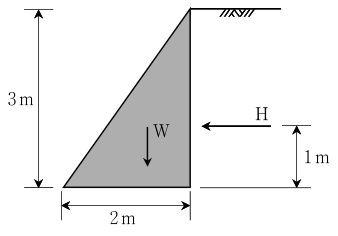

그림과 같이 옹벽의 무게 W ＝ 90 kN이고 옹벽에 작용하는 수평력 H ＝ 20 kN일 때, 전도에 대한 안전율과 활동에 대한 안전율은? (단, 옹벽의 무게 및 수평력은 단위폭당 값이며 옹벽의 저판 콘크리트와 흙 사이의 마찰계수는 0.4이고, 2012년도 콘크리트구조기준을 적용한다)

전도에 대한 안전율 활동에 대한 안전율

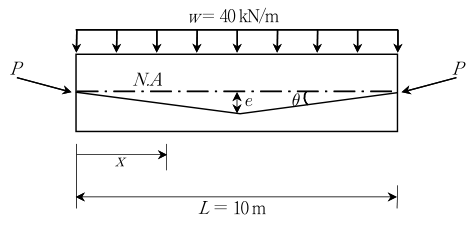

그림과 같이 지간 L ＝ 10 m인 프리스트레스트 콘크리트 단순보에 자중을 포함한 등분포하중 w ＝ 40 kN/m가 작용하고 있다. 긴장재는 지간 중앙에 편심 e ＝ 0.4 m로 절곡 배치하였다. 긴장력 P ＝ 1,000 kN일 때, 보의 끝단에서 전단력이 작용하지 않는 지점까지의 거리 x [m]는? (단, sin$\theta$ ＝ 2 e/L로 가정하고, 프리스트레스의 손실은 무시한다)

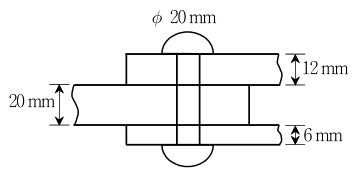

그림과 같이 리벳의 직경이 20 mm일 때, 이 리벳의 강도[kN]는? (단, 리벳의 허용 전단응력 v_a ＝ 130 MPa, 허용 지압응력 f_ba ＝ 300 MPa이다)

길이가 2 m이고 사각형 단면(200 mm × 200 mm)인 기둥에 연직하중 80 kN이 고정하중으로 작용한다. 기둥이 옥외에 있을 때, 크리프 변형률(${ϵ}_c$)은? (단, 콘크리트의 탄성계수 E_c ＝ 20,000 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

옹벽의 안정조건에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

지름이 150 mm, 높이 300 mm인 원주형 표준공시체에 대하여 쪼갬인장시험을 실시한 결과, 파괴 시 하중이 270,000 N이었다면 콘크리트의 쪼갬인장강도[MPa]는? (단, $\pi$ ＝ 3으로 계산한다)

그림과 같은 철근 콘크리트 독립확대기초의 지반에 발생하는 최대 및 최소 지반 응력(q _max, q _min [kN/m²])은? (단, 기초의 자중은 무시하고, 응력은 단위폭당 계산한다)

q _max q _min

그림과 같이 단순 지지된 슬래브의 중앙점에 집중하중 P ＝ 76 kN이 작용할 때, ab방향에 분배되는 하중[kN]은?

그림과 같은 단철근 T형보에서 플랜지 부분에 대응하는 철근량 A_sf [mm²]는? (단, f_ck ＝ 30 MPa, f_y ＝ 300 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

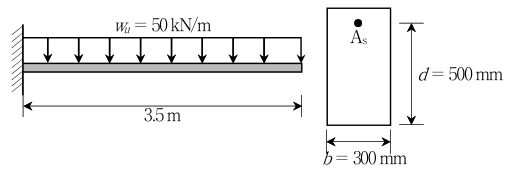

그림과 같이 b ＝ 300 mm, d ＝ 500 mm인 철근콘크리트 캔틸레버보에 자중을 포함한 계수등분포하중 w_u ＝ 50 kN/m가 작용하고 있다. 전단에 대한 위험단면에서 전단철근이 부담해야 할 공칭전단강도 V_s의 최소값[kN]은? (단, 콘크리트는 보통골재를 사용하고, f_ck ＝ 25 MPa, f_y ＝ 300 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

단면의 폭 b ＝ 300 mm, 유효깊이 d ＝ 500 mm인 단철근 직사각형보가 등가 직사각형의 응력깊이 a ＝ 170 mm, f_ck ＝ 28 MPa, f_y ＝ 400 MPa인 경우 강도감소계수는? (단, 압축지배단면에서 강도감소계수는 0.65로 계산하며, 소수 넷째자리에서 반올림하고, 2012년도 콘크리트구조기준을 적용한다)

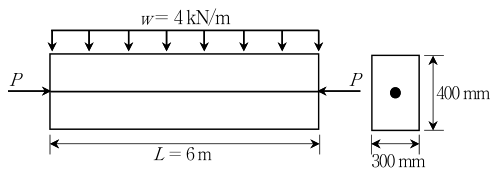

그림과 같이 프리스트레스트 콘크리트 단순보 단면의 중심에 PS강선이 배치된 부재에 자중을 포함한 등분포하중 w ＝ 4 kN/m가 작용한다. 이 부재에 인장응력이 발생하지 않으려면 PS강선에 도입되어야 할 최소 긴장력 P [kN]는?

압축연단에서 중립축까지의 거리 c ＝ 120 mm인 단철근 직사각형보의 단면이 인장지배 단면이 되기 위한 인장철근의 최소 유효깊이 d [mm]는? (단, 인장철근은 1단 배근되어 있고, 철근의 탄성계수 E_s ＝ 200,000 MPa, f_y ＝ 500 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

그림과 같이 두께가 10 mm인 강판을 리벳으로 연결한 경우 강판이 최대로 허용할 수 있는 인장력 P [kN]는? (단, 강판의 허용인장응력 f_ta ＝ 150 MPa, 리벳구멍의 지름 25 mm이다)
