9급 국가직 토목설계 2022년 기출문제

콘크리트의 건조수축에 대한 설명으로 옳은 것은?

콘크리트의 압축강도에 대한 설명으로 옳지 않은 것은?

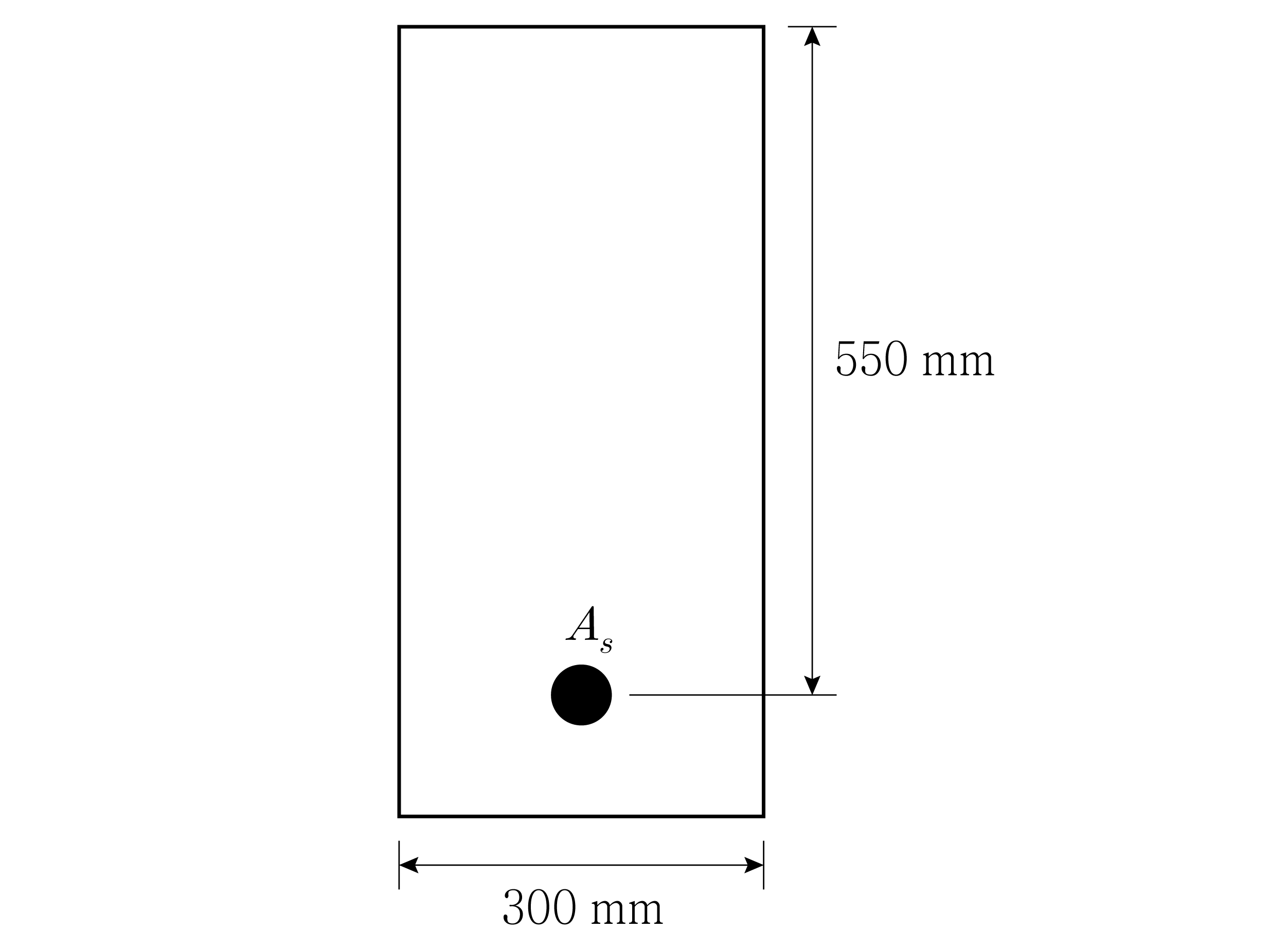

그림과 같은 직사각형 철근콘크리트 단면의 공칭휨강도 $M_n$[kN·m]은? (단, 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 20 MPa, 철근의 항복강도 $f_y$ ＝ 300 MPa, $A_s$ ＝ 1,700 mm²이고, KDS 14 20 20 : 2022를 따른다)

슬래브와 보를 일체로 친 대칭 T형보의 플랜지 유효폭을 결정하는 기준에 해당하지 않는 것은? (단, $t_f$ ＝ 플랜지의 두께, $b_w$ ＝ 복부의 폭, KDS 14 20 10 : 2021을 따른다)

복철근 직사각형보에서 압축철근을 배근하는 이유로 옳지 않은 것은?

철근콘크리트 휨부재에서 철근의 항복강도 $f_y$ ＝ 500 MPa일 때, 인장지배변형률의 한계값(㉠)과 최소허용인장변형률의 값(㉡)을 바르게 연결한 것은? (단, KDS 14 20 20 : 2022를 따른다)

㉠ ㉡

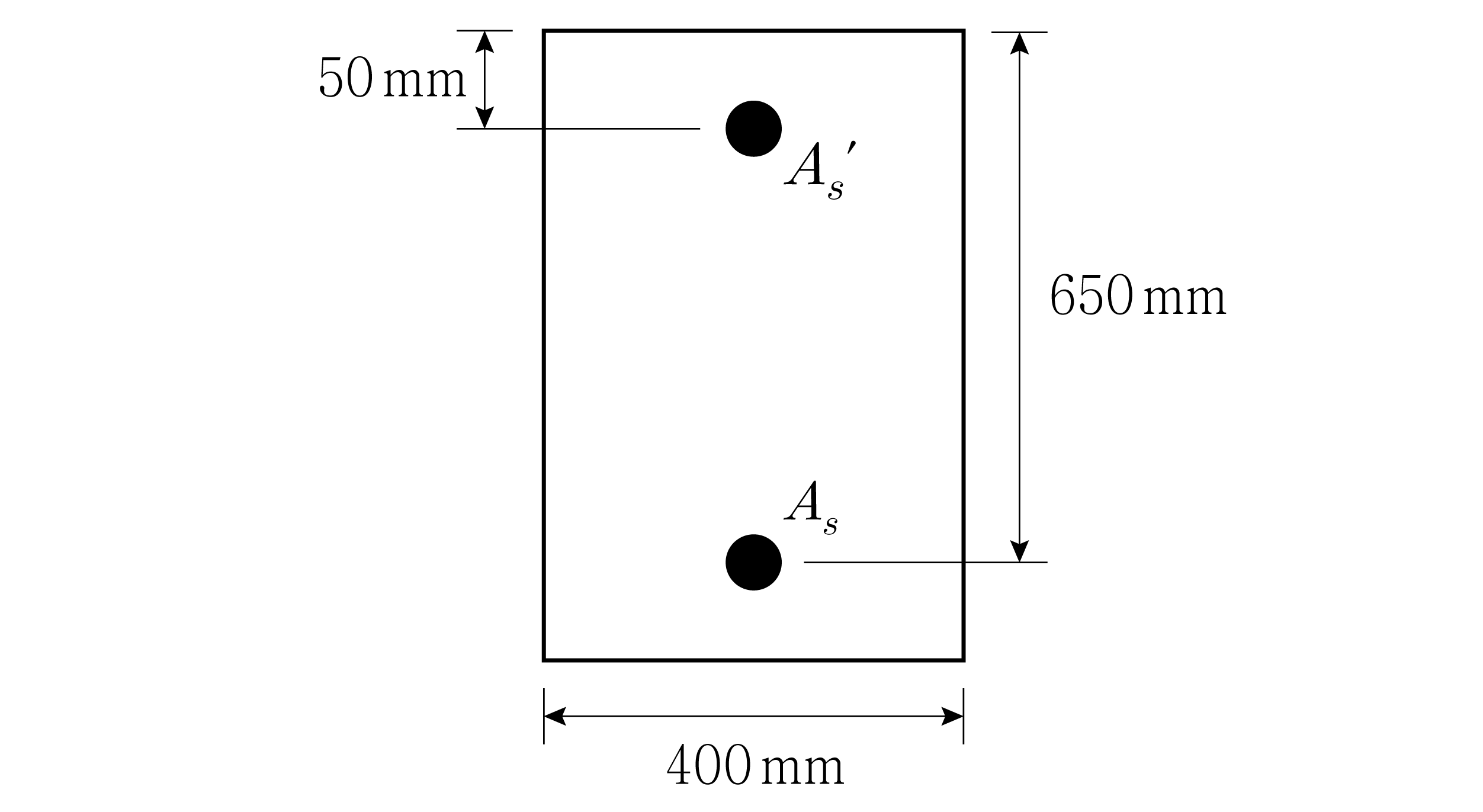

그림과 같이 휨모멘트를 받는 복철근 직사각형보의 콘크리트 압축연단이 극한변형률에 도달할 때, 압축철근의 변형률 ${ϵ}_s^{\prime }$에 대한 인장철근의 변형률 ${ϵ}_s$의 비[${ϵ}_s$/${ϵ}_s^{\prime }$]는? (단, 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 30 MPa, 철근의 항복강도 $f_y$ ＝ 400 MPa, $A_s^{\prime }$ ＝ 420 mm², $A_s$ ＝ 4,500 mm²이고, KDS 14 20 20 : 2022를 따른다)

철근의 정착에 대한 설명으로 옳지 않은 것은? (단, KDS 14 20 52 : 2022를 따른다)

직사각형 철근콘크리트 단면의 계수전단력 $V_u$ ＝ 350 kN일 때, 수직 배근된 전단철근의 최대간격 $s$[mm]는? (단, 단면폭 $b$ ＝ 400 mm, 유효깊이 $d$ ＝ 600 mm, 보통중량 콘크리트를 사용하였고, 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 25 MPa, 전단철근의 항복강도 $f_y$ ＝ 400 MPa, 전단철근의 단면적 $A_v$ ＝ 200 mm²이며, KDS 14 20 22 : 2022를 따른다)

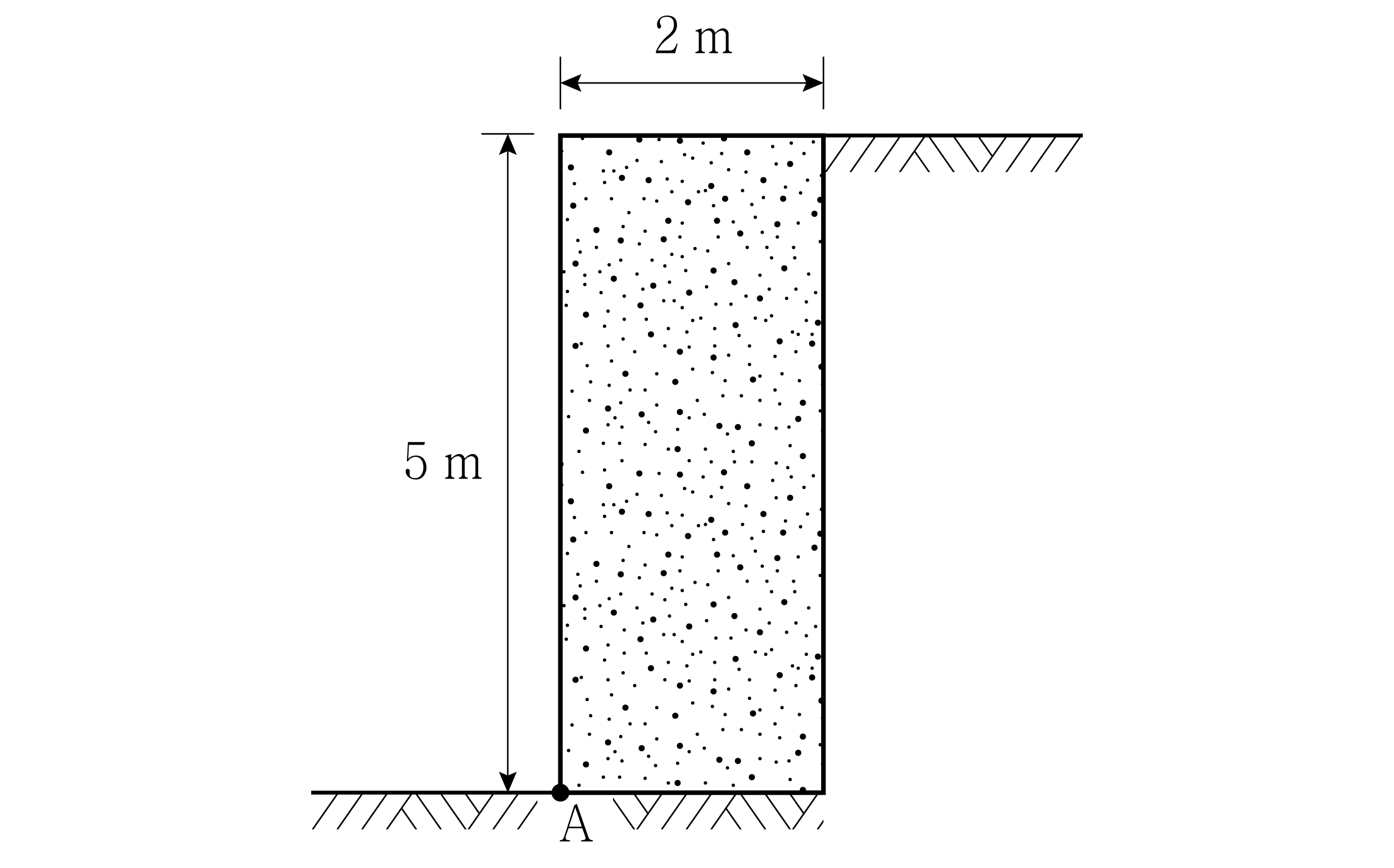

그림과 같이 사질토로 뒷채움된 철근콘크리트 옹벽의 A점에서의 전도 안전율은? (단, 흙의 내부마찰각 $\varphi$ ＝ 30 °, 흙의 단위중량 $\gamma$ ＝ 18 kN/m³, 철근콘크리트의 단위중량 $m_c$ ＝ 25 kN/m³이다)

프리스트레스를 가하지 않은 나선철근 기둥의 최대 설계축강도 $\varphi P_{n(\max )}={\varphi }_o\times \varphi [0.85f_{ck}(A_g-A_{st})+f_y{A}_{st}]$에서 최소 편심에 대한 계수 ${\varphi }_o$의 값은? (단, $A_{st}$ ＝ 축방향 철근량, $A_g$ ＝ 기둥의 전체 단면적, $f_{ck}$ ＝ 콘크리트의 설계기준압축강도, $f_y$ ＝ 철근의 항복강도, $\varphi$ ＝ 강도감소계수이고, KDS 14 20 20 : 2022를 따른다)

구조용 강재의 장점으로 옳지 않은 것은?

프리스트레스의 시간적 손실 원인으로 옳지 않은 것은?

처짐을 계산하지 않는 경우, 단순지지된 리브가 없는 1방향 슬래브의 최소두께[mm]는? (단, 큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지 또는 부착하지 않고, 부재의 길이 $l$ ＝ 8 m, 보통중량 콘크리트와 설계기준항복강도 $f_y$ ＝ 400 MPa 철근을 사용하며, KDS 14 20 30 : 2021을 따른다)

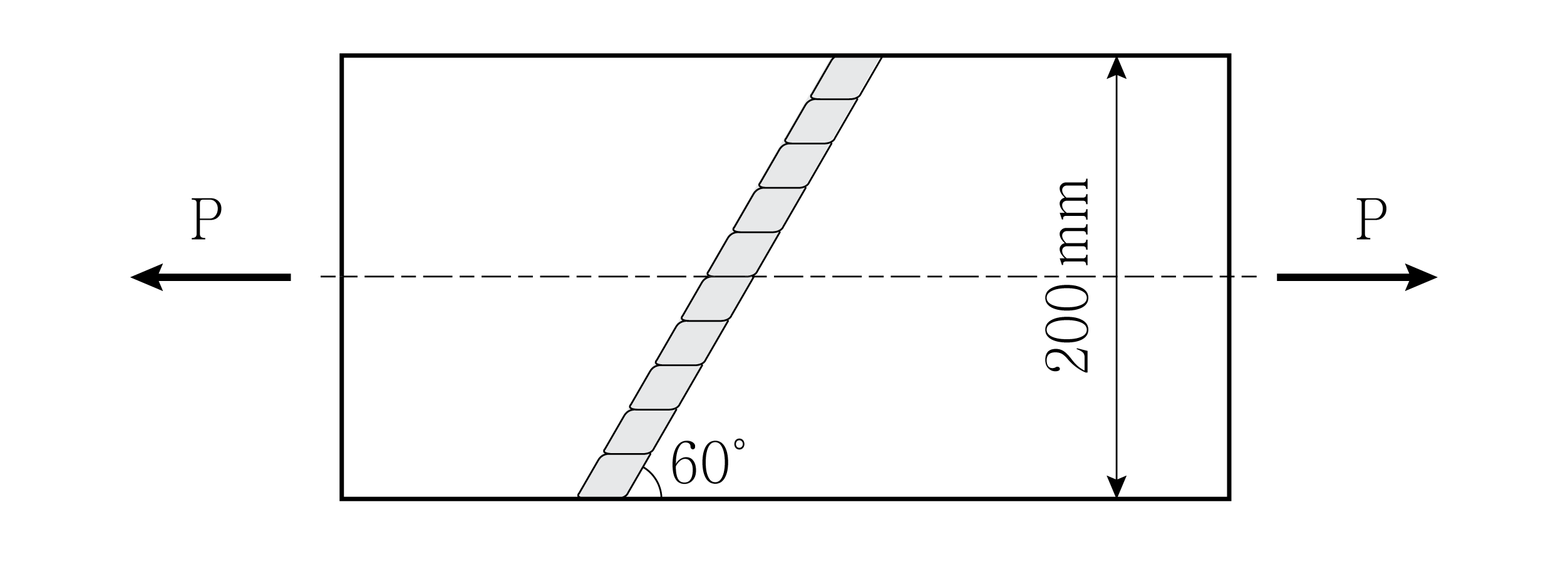

그림과 같이 맞댐용접을 한 두께 12 mm의 강재판에 축방향 인장력 P ＝ 300 kN이 작용할 때, 용접부에 발생하는 인장응력[MPa]은? (단, 용접 시점 및 종점부의 크레이터 영향은 무시하고, KDS 14 30 25 : 2019를 따른다)

프리스트레스트 콘크리트용 그라우트에 대한 설명으로 옳지 않은 것은? (단, KCS 14 20 53 : 2022를 따른다)

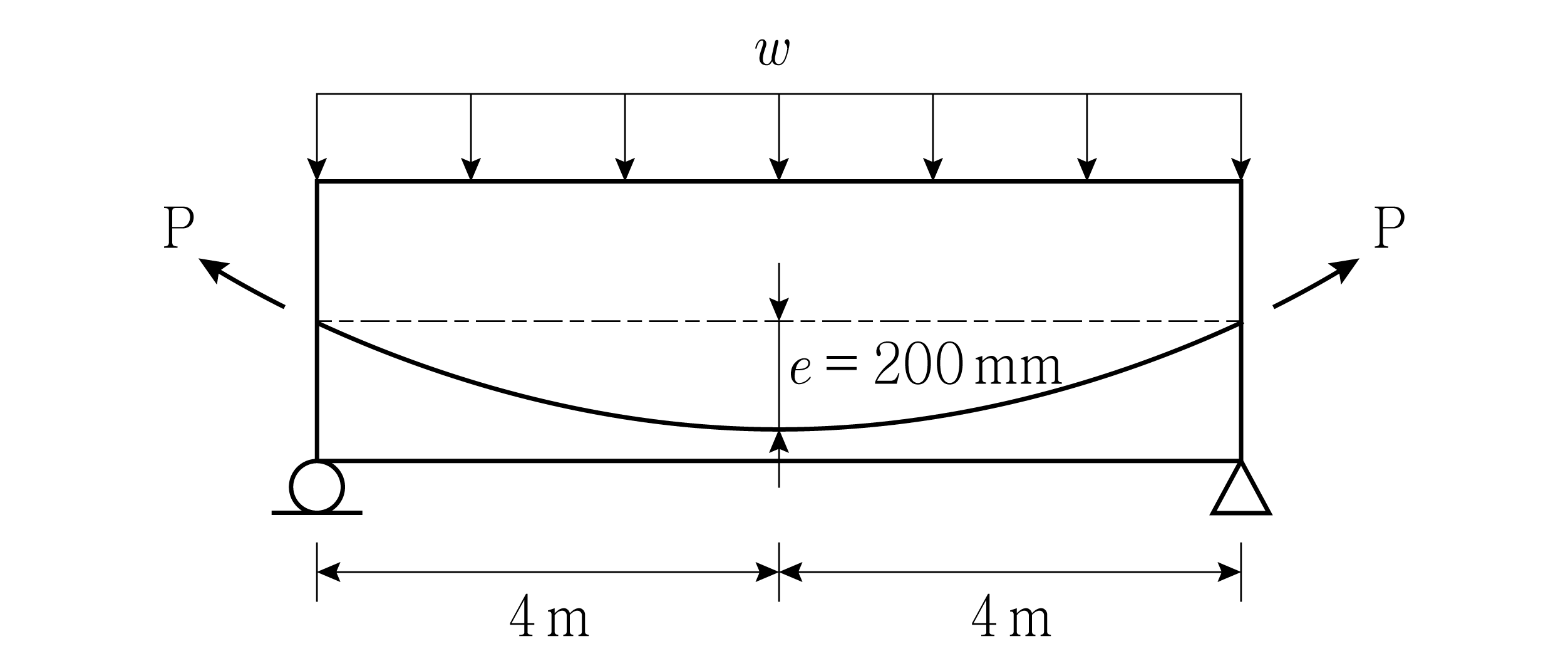

그림과 같은 프리스트레스트 콘크리트 단순보의 지간 중앙에서 프리스트레스 힘 P ＝ 500 kN에 의한 상향력과 평형을 이루는 등분포하중 $w$[kN/m]는? (단, 자중과 프리스트레스 손실은 무시한다)

계수전단력 $V_u$ ＝ 50 kN이 작용하는 직사각형 단면의 철근콘크리트 휨부재에서 전단철근을 배근하지 않아도 되는 단면의 최소폭[mm]은? (단, 보통중량 콘크리트를 사용하였고, 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 25 MPa, 단면의 유효깊이 $d$ ＝ 500 mm이며, KDS 14 20 22 : 2022를 따른다)

정사각형 독립기초의 상부기둥에 축방향으로 고정하중 D ＝ 1,000 kN, 활하중 L ＝ 500 kN이 작용하고 있으며, 기초의 자중이 300 kN일 때, 독립기초 한 변의 최소길이[m]는? (단, 기초 밑면의 허용지지력 $q_a$ ＝ 200 kN/m²이다)

중심 축하중만을 받는 철근콘크리트 단주의 역학적 거동에 대한 설명으로 옳지 않은 것은?
