9급 국가직 토목설계 2025년 기출문제

양단이 힌지로 지지된 콘크리트 압축부재의 장주효과를 무시할 수 있는 비지지길이 $l_u$의 최댓값[mm]은? (단, 압축부재 단면의 최소 회전반경 $r$은 200 mm이고, 비횡구속 골조의 압축부재이다)

기타 콘크리트구조 설계기준에서 제시하는 옹벽설계의 안정조건에 대한 설명으로 옳지 않은 것은?

콘크리트 슬래브와 기초판 설계기준에서 제시하는 기초판의 휨모멘트에 대한 설계 시 고려 사항으로 옳지 않은 것은?

프리스트레스트 콘크리트구조 설계기준에서 제시하는 설계 원칙으로 옳지 않은 것은?

강구조 설계 일반사항(하중저항계수설계법)에서 제시하는 용어에 대한 설명으로 옳지 않은 것은?

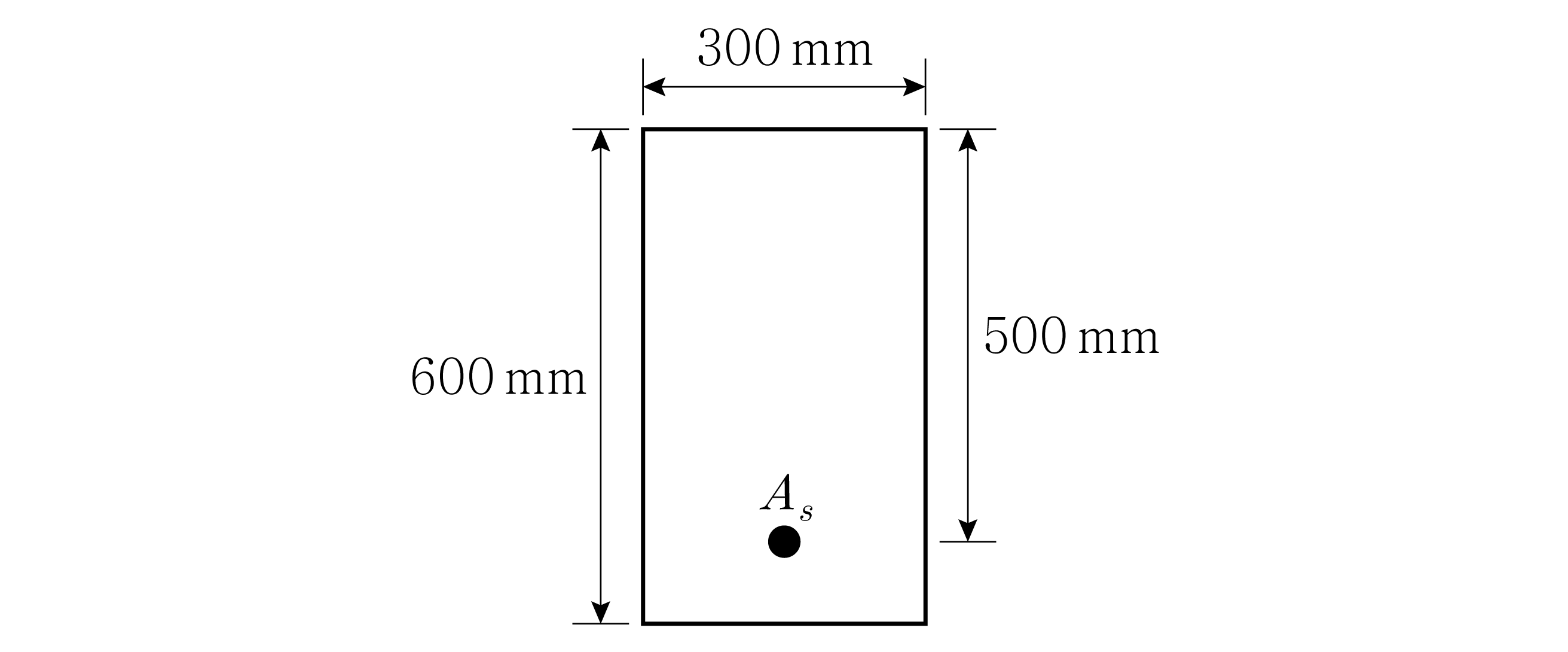

그림과 같은 철근콘크리트보 단면의 균열휨모멘트 $M_{cr}$ [kNㆍm]은? (단, 콘크리트의 파괴계수 $f_r$은 4 MPa이다)

큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지하지 않는 1방향 캔틸레버 슬래브에서 처짐을 계산하지 않을 때, 슬래브의 최소 두께[mm]는? (단, 슬래브의 길이 $l$은 3 m, 보통중량 콘크리트이고, 철근의 설계기준항복강도 $f_y$는 400 MPa이다)

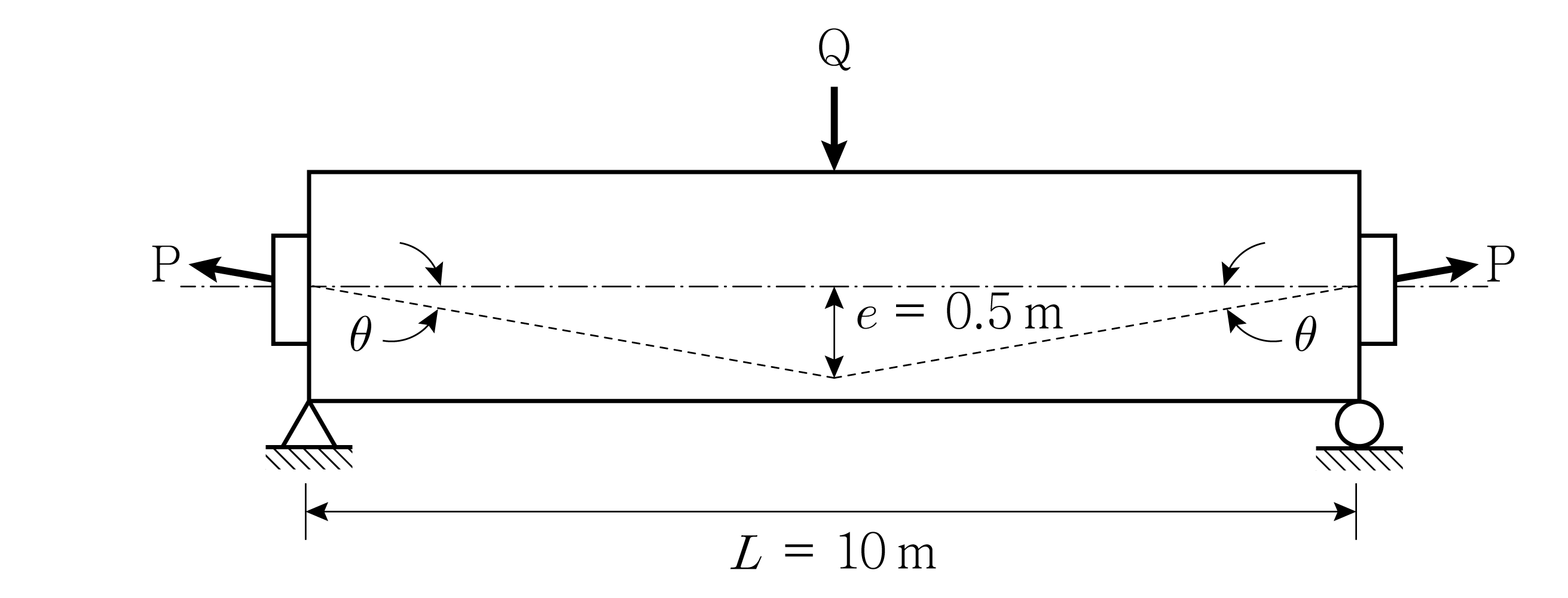

그림과 같이 지간 중앙에 집중하중 Q ＝ 50 kN이 작용하는 프리스트레스트콘크리트 단순보의 지간 중앙에서 휨모멘트의 크기[kNㆍm]는? (단, 프리스트레스 힘 P는 100 kN이고, $\sin \theta \simeq \tan \theta$이며, 보의 자중과 프리스트레스 손실은 무시한다)

콘크리트의 설계기준압축강도 $f_{ck}$가 20 MPa인 단철근 직사각형 보 단면의 균형철근비가 0.03이다. 동일한 보 단면에 대하여 콘크리트의 설계기준압축강도 $f_{ck}$만 40 MPa로 변경되었을 때, 균형철근비는?

프리스트레스트 콘크리트구조 설계기준에서 제시하는 긴장재의 긴장 시 허용 인장응력의 최댓값은? (단, $f_{pu}$는 긴장재의 설계기준인장강도, $f_{py}$는 긴장재의 설계기준항복강도이고, 긴장재나 정착장치 제조자가 제시하는 최댓값은 $f_{pu}$이다)

콘크리트구조 정착 및 이음 설계기준에서 제시하는 표준갈고리를 갖는 인장 이형철근의 기본정착길이 $l_{hb}$ [mm]는? (단, 콘크리트의 설계기준압축강도 $f_{ck}$ 는 36 MPa, 철근의 설계기준항복강도 $f_y$ 는 300 MPa, 철근의 공칭지름 $d_b$는 25 mm이고, 아연도금 또는 도막되지 않은 철근이며, 보통중량 콘크리트이다)

콘크리트구조 전단 및 비틀림 설계기준에서 제시하는 철근콘크리트 부재의 전단철근에 대한 설명으로 옳지 않은 것은? (단, $V_c$＝ $\frac{1}{6}\lambda \sqrt{f_{ck}}{b}_{w}d$, $V_s$는 철근의 공칭전단강도, $\lambda$는 경량콘크리트 계수, $f_{ck}$는 콘크리트의 설계기준압축강도, $b_w$는 부재의 복부 폭, $d$는 부재 단면의 유효깊이이다)

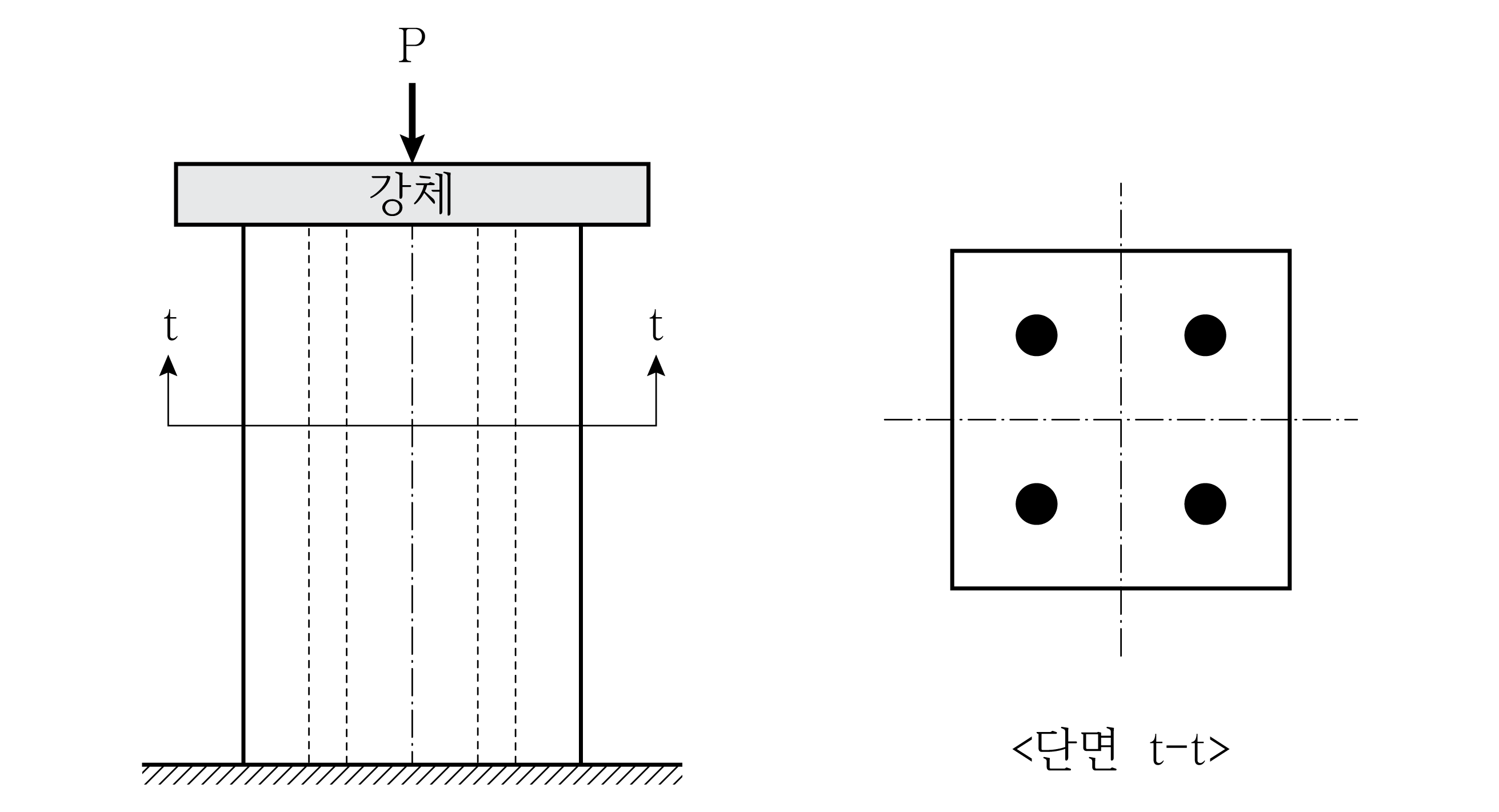

그림과 같이 중심축하중 P가 작용하는 철근콘크리트 기둥에서 철근과 콘크리트가 각각 부담하는 축하중의 비는? (단, 콘크리트의 단면적 $A_c$는 종방향 철근의 전체단면적 $A_{st}$의 13배, 철근의 탄성계수 $E_s$는 콘크리트의 탄성계수 $E_c$의 8배이고, 작용하중은 단면 전체에 균등하게 작용하며, 철근콘크리트 기둥은 철근과 콘크리트가 완전부착되어 선형탄성의 일체거동을 하는 단주이다)

철근 콘크리트

콘크리트에 발생하는 크리프에 대한 설명으로 옳지 않은 것은?

강구조 연결 설계기준(하중저항계수설계법)에서 제시하는 이음부 설계세칙으로 옳지 않은 것은?

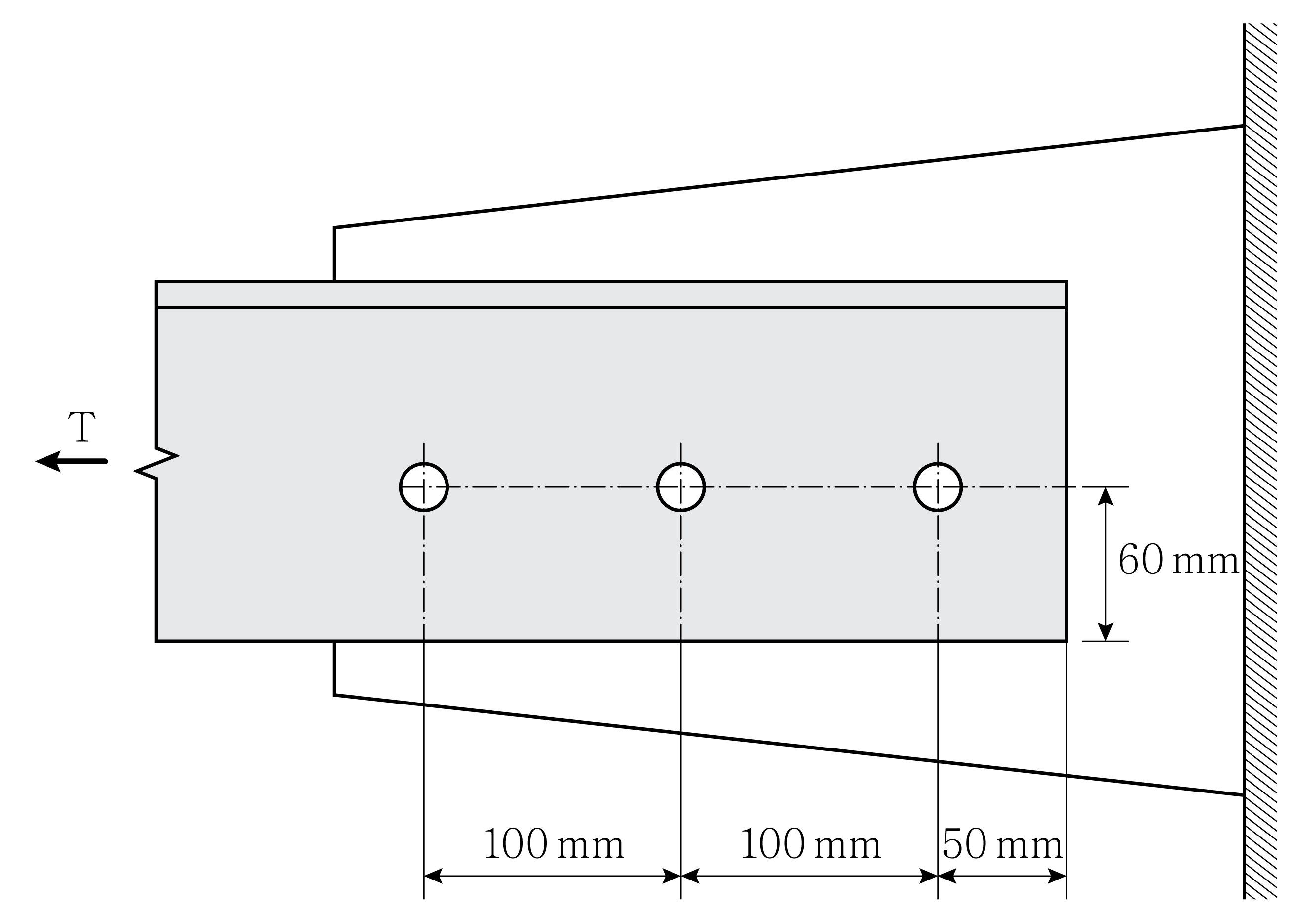

그림과 같은 인장재 ㄱ형강의 블록전단강도 산정 시, 전단파단에 대한 전단저항 순단면적 $A_{nv}$ [mm²]는? (단, 볼트구멍의 직경 $d_h$는 24 mm이고, 부재의 두께 $t$는 10 mm이다)

계수전단력 $V_u$ ＝ 100 kN이 작용하는 직사각형 철근콘크리트보 단면에서 최소 전단철근의 배치가 필요 없는 단면의 유효깊이 $d$의 최솟값[mm]은? (단, 콘크리트 공칭전단강도 $V_c$ ＝ $\frac{1}{6}\lambda \sqrt{f_{ck}}bd$이고, 콘크리트의 설계기준압축강도 $f_{ck}$는 25 MPa, 단면의 폭 $b$는 500 mm, 경량콘크리트 계수 $\lambda$는 1.0이다)

콘크리트구조 휨 및 압축 설계기준에서 제시하는 압축부재의 설계에서 최소 나선철근비 ${\rho }_s$가 $C_1\left(\frac{A_g}{A_{ch}}-1\right)\frac{f_{ck}}{f_{yt}}$일 때, $C_1$은? (단, $A_g$는 기둥의 전체 단면적, $A_{ch}$는 나선철근의 바깥선을 지름으로 하여 측정된 나선철근 기둥의 심부 단면적, $f_{ck}$는 콘크리트의 설계기준압축강도, $f_{yt}$는 나선철근의 설계기준항복강도이고 700 MPa 이하이다)

콘크리트구조 휨 및 압축 설계기준에서 제시하는 휨부재 설계의 일반 원칙에 대한 설명으로 옳지 않은 것은?

콘크리트구조 휨 및 압축 설계기준에서 제시하는 등가 직사각형 압축응력블록의 등가 압축영역에 등분포하는 콘크리트 응력이 $\eta$(0.85 $f_{ck}$)일 때, $\eta$는? (단, 콘크리트의 설계기준압축강도 $f_{ck}$는 50 MPa이다)
