9급 지방직 건축구조 2023년 기출문제

시행 2023-06-10 · 책형 B · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2023 9급 지방직 전과목
1.
다음 중 건축구조기준에서 규정하고 있는 기본등분포활하중의 용도별 최솟값이 가장 큰 건축물 용도는?
건축구조
  1. ①주거용 건축물의 거실
  2. ②일반사무실
  3. ③도서관 서고
  4. ④총중량 30 kN 이하의 차량용 옥외 주차장
정답 보기

정답 ③ · 해설 보기

2.
건축구조기준에서 규정한 목표성능을 만족하면서, 건축주가 선택한 성능지표(안전성능, 사용성능, 내구성능 및 친환경성능 등)를 만족하도록 건축구조물을 설계하는 방법은?
건축구조
  1. ①성능기반설계법
  2. ②강도설계법
  3. ③한계상태설계법
  4. ④허용응력설계법
정답 보기

정답 ① · 해설 보기

3.
강봉, 강선, 강연선 등과 같은 긴장재를 사용하여 콘크리트에 초기 긴장력을 도입한 구조는?
건축구조
  1. ①공기막구조
  2. ②프리스트레스트 콘크리트 구조
  3. ③프리캐스트 콘크리트 구조
  4. ④합성구조
정답 보기

정답 ② · 해설 보기

4.
조적구조에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①일반적으로 풍하중이나 지진하중과 같은 수평하중에 취약하다.
  2. ②벽돌구조의 세로줄눈은 막힌줄눈보다 통줄눈으로 설계하는 것이 구조적으로 유리하다.
  3. ③테두리보는 조적벽 상부에 설치하여 구조를 일체화시키고 상부하중을 균등히 분포시킨다.
  4. ④벽돌쌓기 방법 중 불식쌓기는 같은 켜에 길이쌓기와 마구리쌓기를 교대로 사용하는 방법이다.
정답 보기

정답 ② · 해설 보기

5.

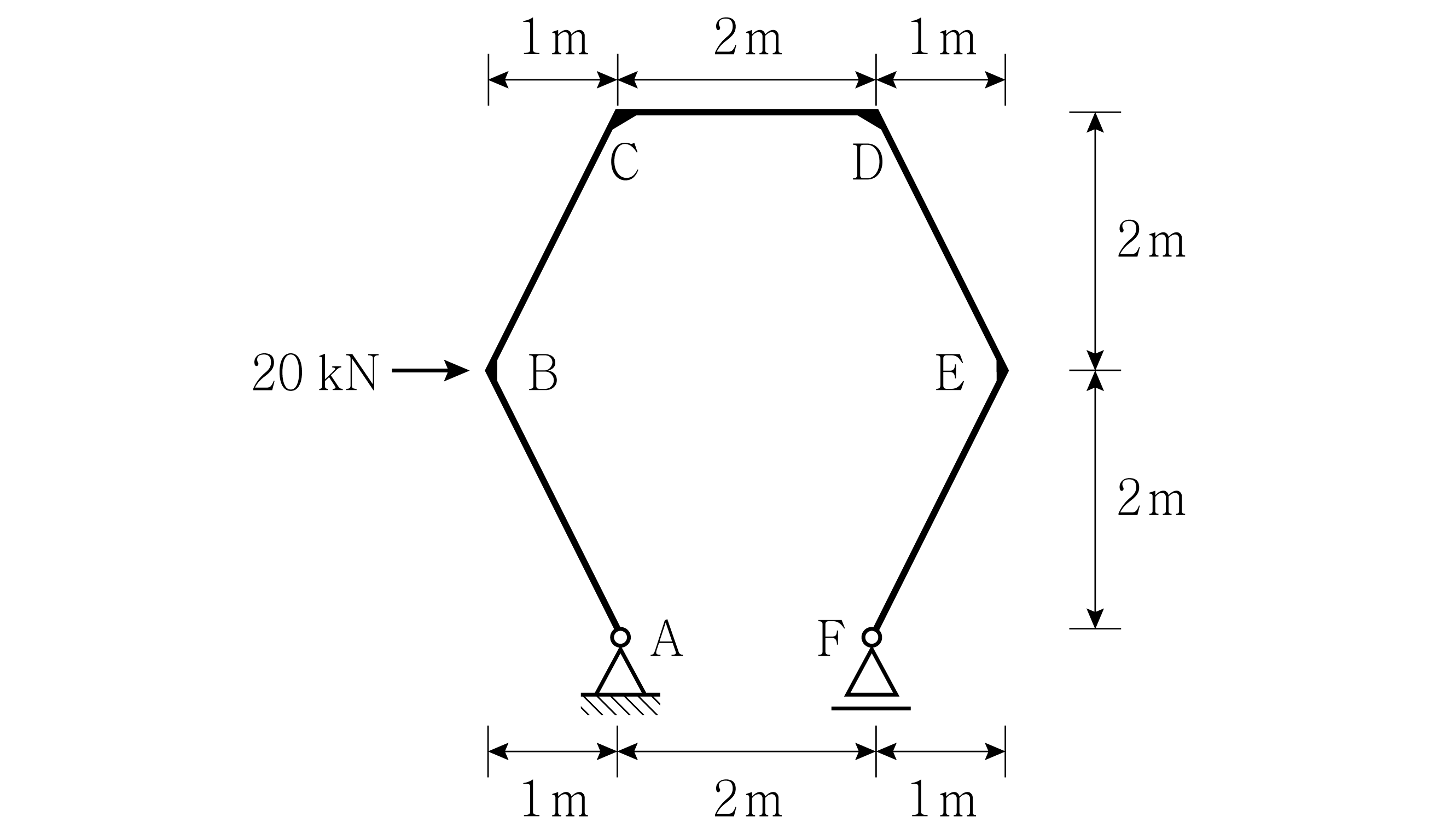

그림과 같이 수평하중 20 kN이 작용하는 라멘구조에서 D점의 휨모멘트는?
건축구조
  1. ①0 kNㆍm
  2. ②10 kNㆍm
  3. ③20 kNㆍm
  4. ④40 kNㆍm
정답 보기

정답 ① · 해설 보기

6.

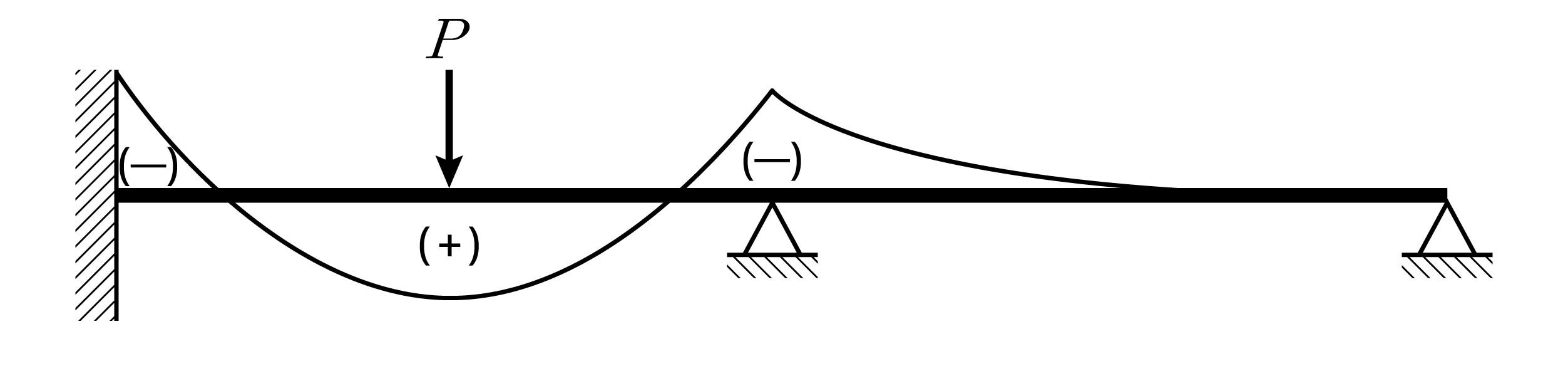

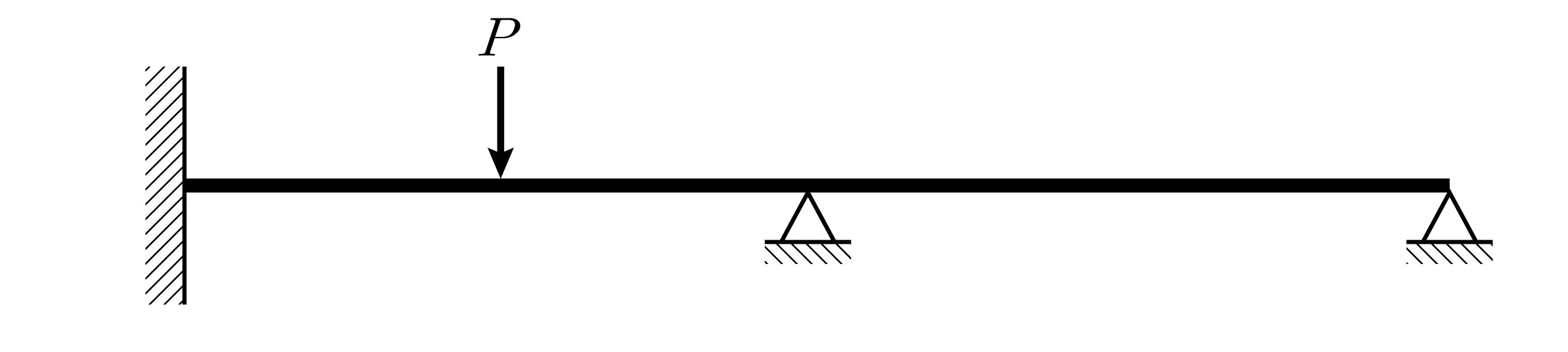

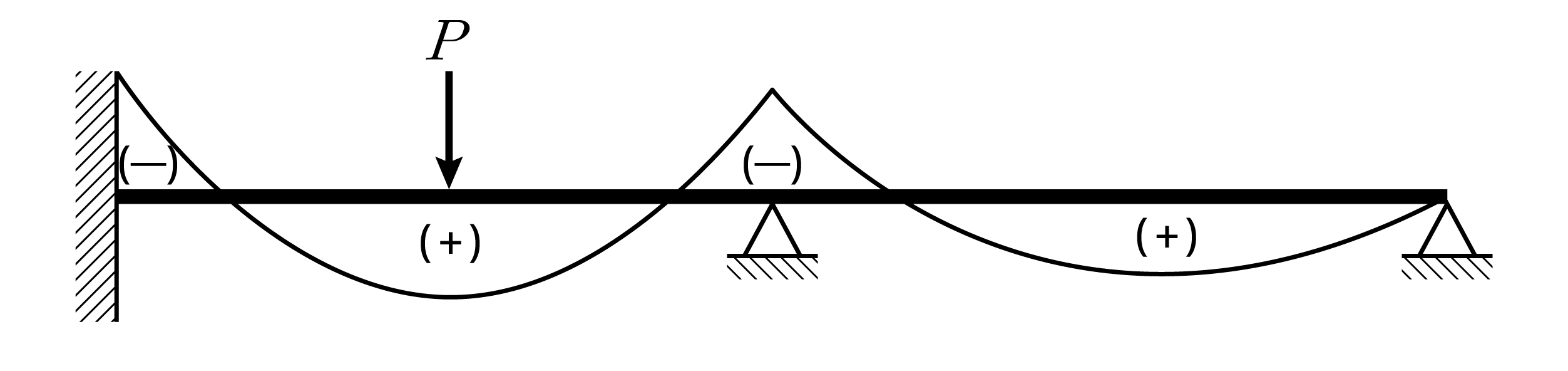

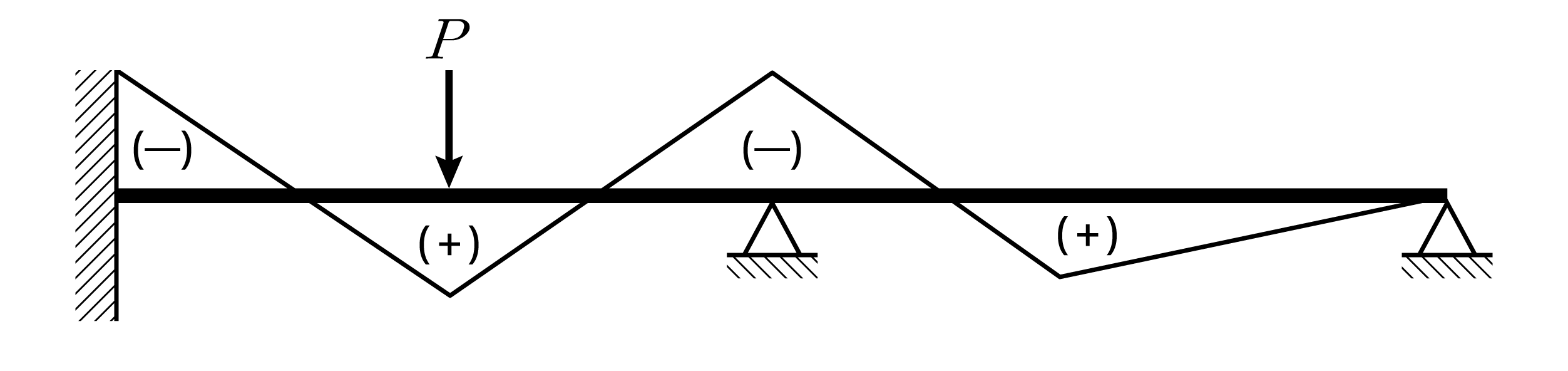

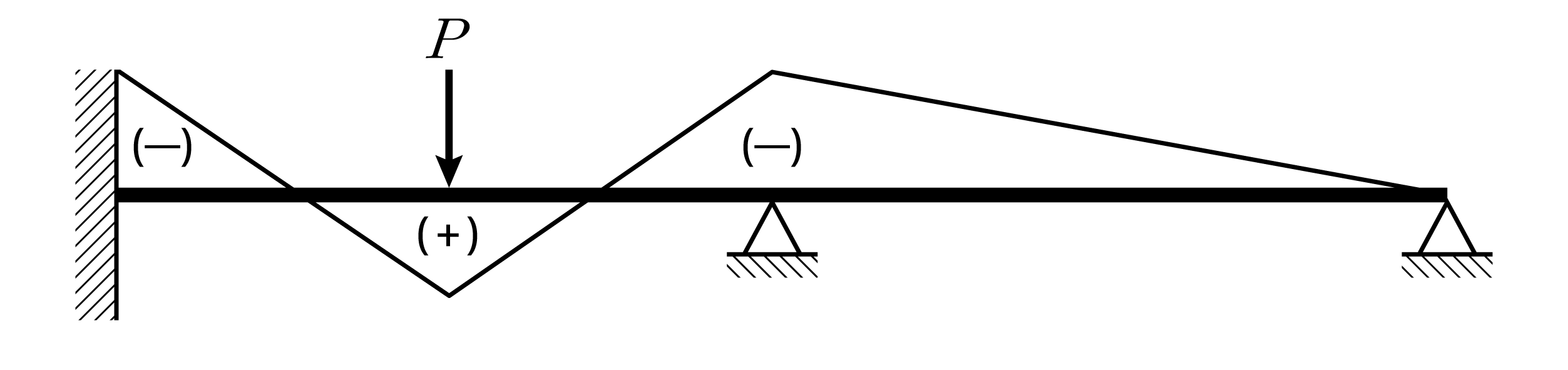

그림과 같은 연속보에 발생하는 모멘트도의 개형으로 옳은 것은? (단, 는 집중하중이고, 보의 자중은 무시한다)
건축구조
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ① · 해설 보기

7.

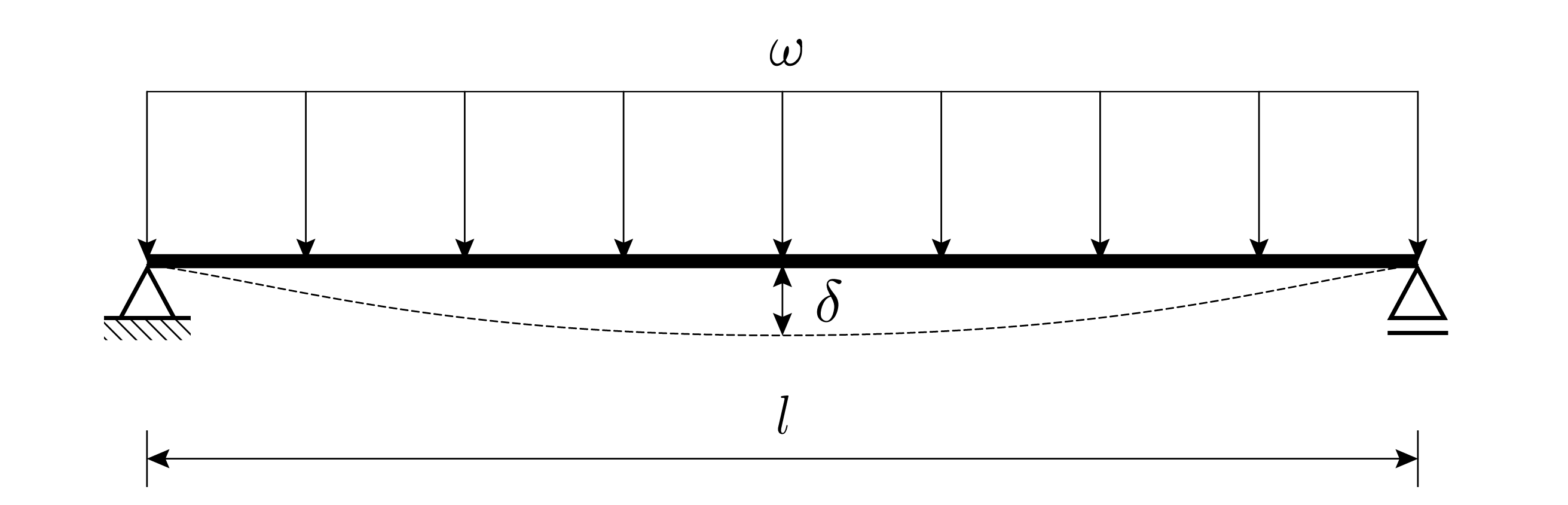

그림과 같이 등분포하중()을 받는 단순보에서 중앙부 최대처짐()을 줄이는 방법 중 가장 효과가 큰 경우는? (단, 보는 직사각형 단면의 강재보이고, 선형탄성거동으로 제한하며, 보 전체 길이()에서 단면과 재질은 동일하다)
건축구조
  1. ①하중을 1/2로 줄인다.
  2. ②보 폭을 2배 증가시킨다.
  3. ③보 춤을 1.5배 증가시킨다.
  4. ④항복강도가 2배 큰 강재로 교체한다.
정답 보기

정답 ③ · 해설 보기

8.
벽돌벽체를 쌓을 때 조적 내부에 수직중공부를 두는 공간쌓기의 목적이 아닌 것은?
건축구조
  1. ①방음기능 향상
  2. ②단열성능 향상
  3. ③내진성능 향상
  4. ④방습기능 향상
정답 보기

정답 ③ · 해설 보기

9.
슬래브와 보를 일체로 타설하고, 보의 양쪽에 슬래브가 있는 철근콘크리트 T형보의 유효폭을 산정하는 세 가지 방법에 해당하지 않는 것은? (단, 는 보의 복부(웨브)폭이며, 슬래브(플랜지)의 두께는 균일하다)
건축구조
  1. ①슬래브 두께의 16배 ＋
  2. ②인접 보와의 내측거리
  3. ③양쪽 슬래브의 중심 간 거리
  4. ④보 경간의 1/4
정답 보기

정답 ② · 해설 보기

10.

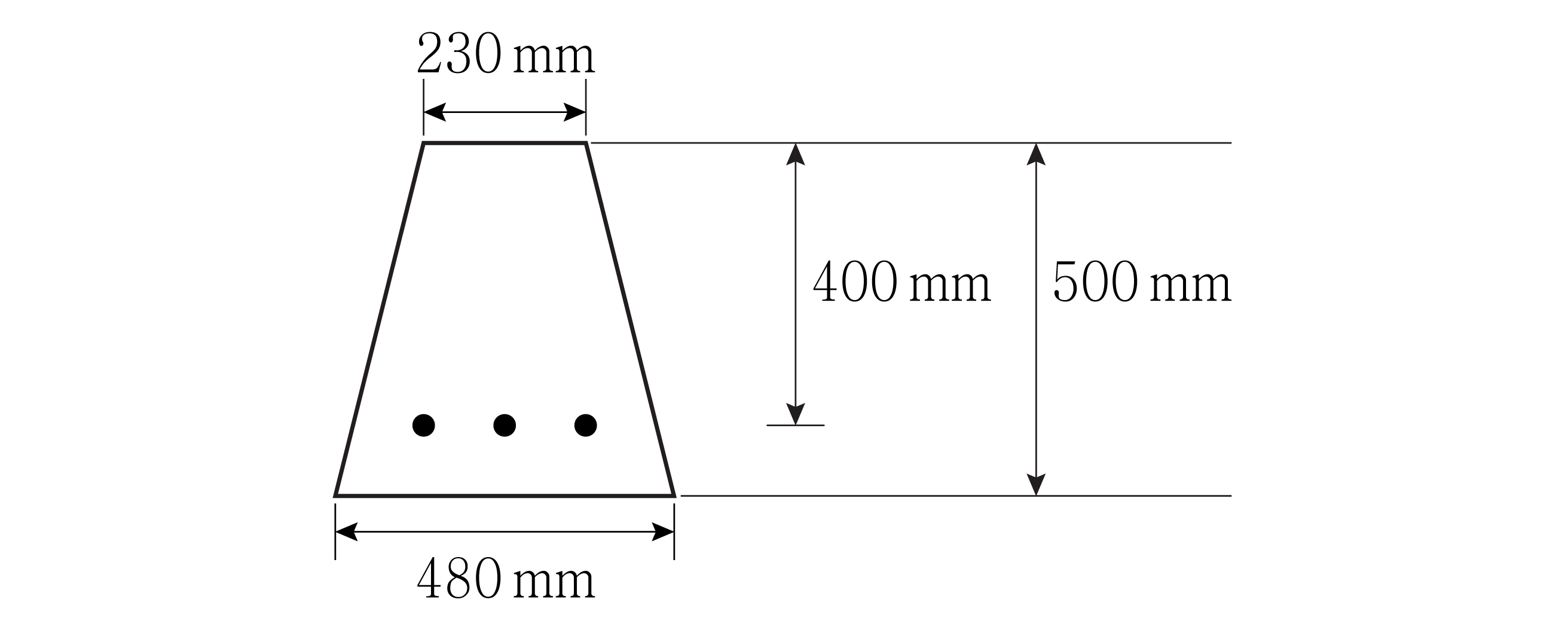

그림과 같은 등변사다리꼴 단면의 단근보가 휨내력에 도달할 때, 인장철근의 변형률이 0.0099가 되기 위한 총인장철근량은? (단, 콘크리트 설계기준압축강도 ＝ 30 MPa, 철근 설계기준항복강도 ＝ 600 MPa이다)
건축구조
  1. ①450 mm2
  2. ②650 mm2
  3. ③750 mm2
  4. ④850 mm2
정답 보기

정답 ④ · 해설 보기

11.
콘크리트 벽체 설계기준에 따른 벽체 설계에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①수직 및 수평철근의 간격은 벽두께의 3배 이하 또한 450 mm 이하로 하여야 한다.
  2. ②두께 250 mm 이상의 벽체에서는 수직 및 수평 철근을 벽면에 평행하게 양면으로 배근한다. 단, 지하실 벽체에는 이 규정을 적용하지 않을 수 있다.
  3. ③비내력벽의 두께는 100 mm 이상이어야 하고, 또한 이를 횡방향으로 지지하고 있는 부재 사이 최소 거리의 1/30 이상이 되어야 한다.
  4. ④지하실 외벽의 두께는 150 mm 이상이어야 한다.
정답 보기

정답 ④ · 해설 보기

12.
강구조에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①소성변형능력이 우수하다.
  2. ②내화성능향상과 부식방지를 위한 유지관리 대책이 필요하다.
  3. ③지속적인 반복하중에 따른 피로에 의한 파단의 우려가 있다.
  4. ④강재보 부재는 압축력이 작용하지 않으므로 좌굴을 고려하지 않아도 된다.
정답 보기

정답 ④ · 해설 보기

13.
강구조 부재의 접합에서 볼트 접합부의 파괴유형이 아닌 것은?
건축구조
  1. ①볼트의 압축파괴
  2. ②볼트의 인장파괴
  3. ③볼트의 전단파괴
  4. ④피접합재의 연단부파괴
정답 보기

정답 ① · 해설 보기

14.
강구조의 내진설계에서 국가공인기관에 의한 실험결과나 다른 합리적 기준에 의해 강재의 적합성을 입증해야만 특수모멘트골조, 중간모멘트골조 또는 편심가새골조 등으로 사용할 수 있는 강재는?
건축구조
  1. ①SM강
  2. ②SN강
  3. ③SHN강
  4. ④TMC강
정답 보기

정답 ① · 해설 보기

15.
강구조에서 와이어로프 등과 같은 인장재를 긴장시킬 때 사용하는 부속철물은?
건축구조
  1. ①베이스플레이트(base plate)
  2. ②턴버클(turn buckle)
  3. ③거셋플레이트(gusset plate)
  4. ④앵커볼트(anchor bolt)
정답 보기

정답 ② · 해설 보기

16.
철근콘크리트구조 기초설계에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①동일하중 조건에서 기초면적이 커질수록 지반의 지압 및 기초의 침하량은 감소한다.
  2. ②연약 지반에서는 말뚝을 사용하여 기초의 하중을 연약 지층 하부의 암반층으로 전달하기도 한다.
  3. ③기초로부터 지반에 전달되는 하중의 면적당 크기가 허용지내력보다 커지도록 설계하여 지반이 구조물을 안정적으로 지지할 수 있도록 한다.
  4. ④부동침하는 구조물에 추가적인 응력과 균열을 발생시킬 수 있어 설계 시 주의하여야 한다.
정답 보기

정답 ③ · 해설 보기

17.
건축구조기준에 따른 건축물의 중요도 분류 중 ‘중요도(1)’에 해당하는 것은?
건축구조
  1. ①연면적 1,000 m2 이상인 위험물 저장 및 처리시설
  2. ②연면적 1,000 m2 이상인 국가 또는 지방자치단체의 청사ㆍ외국공관ㆍ소방서ㆍ발전소ㆍ방송국ㆍ전신전화국
  3. ③5층 이상인 숙박시설ㆍ오피스텔ㆍ기숙사ㆍ아파트
  4. ④가설구조물
정답 보기

정답 ③ · 해설 보기

18.
초고층건물의 구조설계와 관련된 요소기술이 아닌 것은?
건축구조
  1. ①풍동실험기술
  2. ②기둥축소량 보정기술
  3. ③횡력저항구조시스템 설계기술
  4. ④PEB구조(Pre-Engineered Metal Building System)기술
정답 보기

정답 ④ · 해설 보기

19.
지진력에 저항하는 철근콘크리트 구조시스템에서 설계기준항복강도가 600 MPa인 철근을 사용할 수 있는 경우가 아닌 것은?
건축구조
  1. ①중간모멘트골조에 사용하는 주철근
  2. ②특수철근콘크리트 구조벽체 소성영역 및 연결보에 사용하는 주철근
  3. ③특수모멘트골조의 보에 사용하는 전단철근
  4. ④특수철근콘크리트 구조벽체에 사용하는 전단철근
정답 보기

정답 ③ · 해설 보기

20.
다음 설명에서 (가)와 (나)에 들어갈 내용은?
말뚝의 중심 간격은 최소한 말뚝지름의
(가)
배 이상, 기초측면과 말뚝중심 간의 거리는 최소 말뚝지름의
(나)
배 이상으로 한다. (단, 말뚝기초판은 말뚝 가장자리에서 100 mm 이상 확장해야 한다)
(가) (나)
건축구조
  1. ①2.0 1.25
  2. ②2.0 1.5
  3. ③2.5 1.25
  4. ④2.5 1.5
정답 보기

정답 ③ · 해설 보기
