9급 지방직 건축구조 2025년 기출문제

기둥, 보와 같은 부재를 접합하여 구조물의 뼈대를 구성하며 목구조, 철골구조에 주로 사용되는 구조 양식은?

다음에서 설명하는 구조설계법은?

구조부재를 구성하는 재료의 비탄성거동을 고려하여 산정한 부재단면의 공칭강도에 강도감소계수를 곱한 설계용 강도의 값이 계수하중에 의한 부재력 이상이 되도록 구조부재를 설계하는 방법

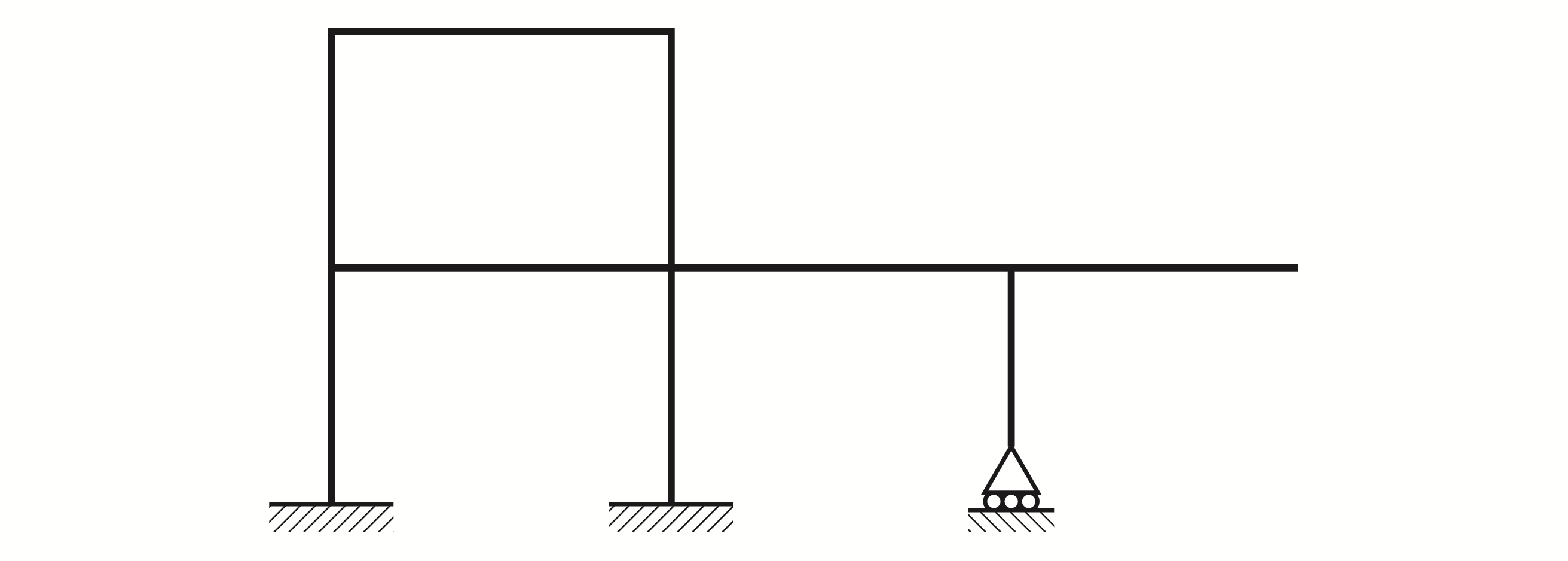

그림과 같은 구조물의 판별 결과로 옳은 것은? (단, 부재 간 접합은 모두 강절점이다)

부동침하를 방지하기 위한 대책으로 옳지 않은 것은?

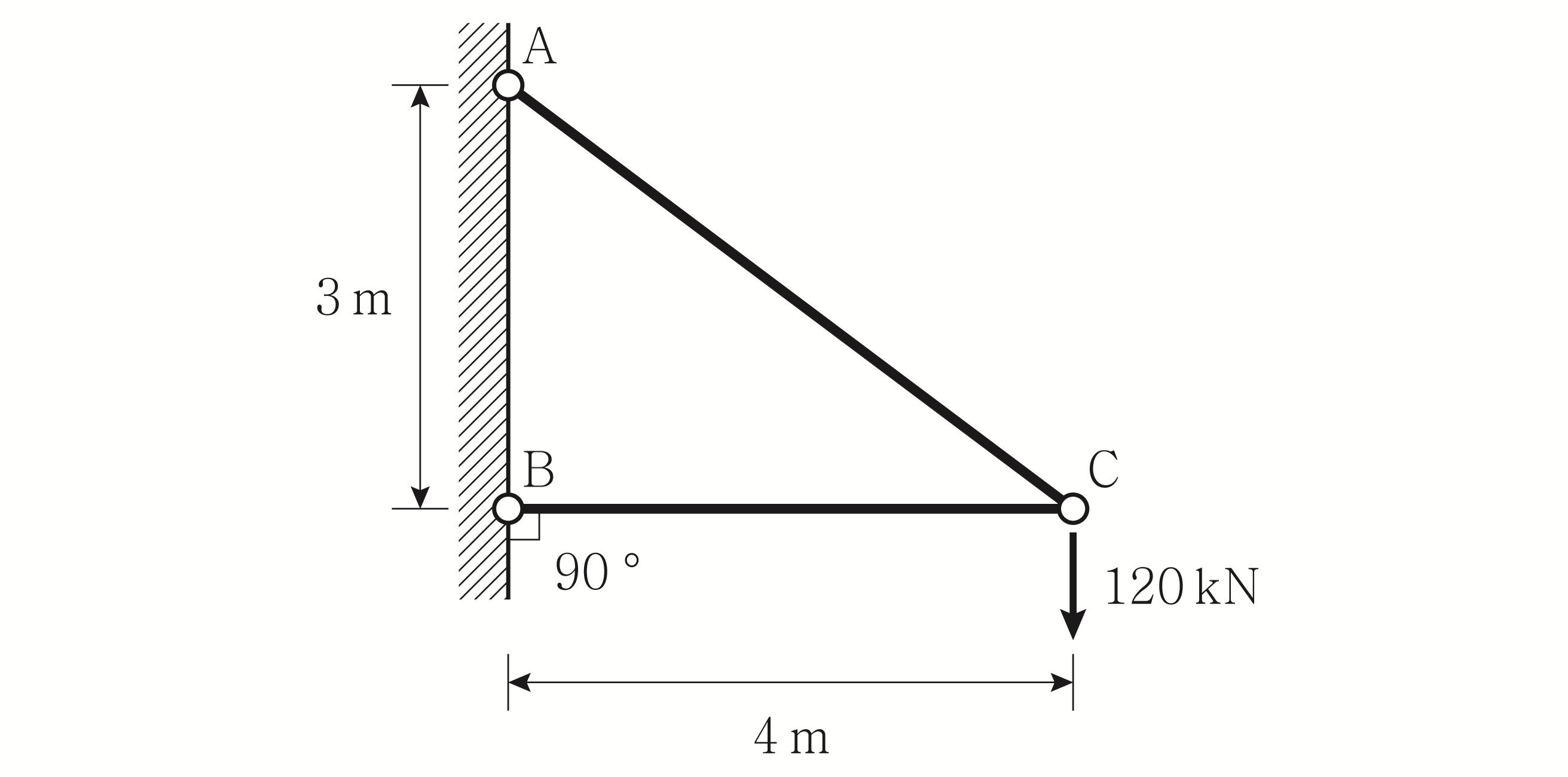

그림과 같은 트러스에서 부재 AC와 BC에 작용하는 부재력[kN]의 절댓값을 바르게 연결한 것은? (단, 부재의 자중은 무시한다)

부재 AC 부재 BC

용접금속과 모재가 융합되지 않고 겹쳐지는 용접 결함은?

프리스트레스트 콘크리트 구조에서 긴장재에 최초 도입된 프리스트레스의 손실에 대한 설명으로 옳은 것은?

직경이 $\mathrm{D}$인 원형단면의 단면2차반경은?

목재의 접합에 대한 설명으로 옳은 것은?

다음에서 설명하는 벽돌 구조의 각부구조 명칭은?

창 밑에 돌이나 벽돌을 옆세워 쌓고 모르타르로 마감하여 만들며, 윗면은 경사지게 하여 빗물이 흐르도록 물흘림 경사를 두고, 그 아래에는 물끊기홈을 파서 물이 벽에 흘러들어 가지 않도록 한다.

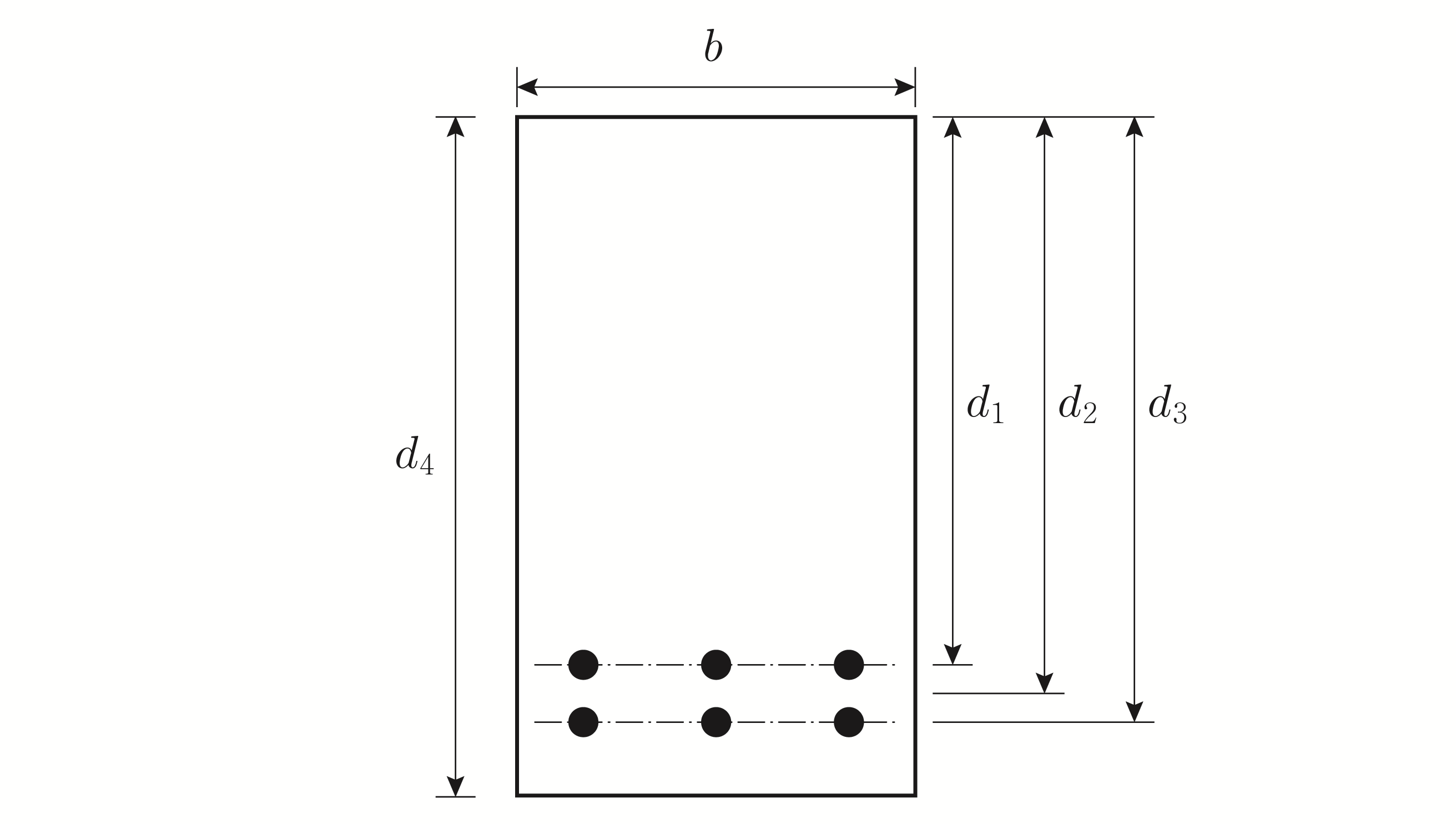

그림과 같이 정휨모멘트를 받는 철근콘크리트 단면에 대한 공칭휨모멘트를 산정하기 위해 필요한 유효깊이[mm]는? (단, 단면은 인장지배단면이고, 인장철근의 종류는 동일하며, 보 폭 $b$ ＝ 400 mm, $d_1$ ＝ 570 mm, $d_2$ ＝ 600 mm, $d_3$ ＝ 630 mm, $d_4$ ＝ 700 mm이다)

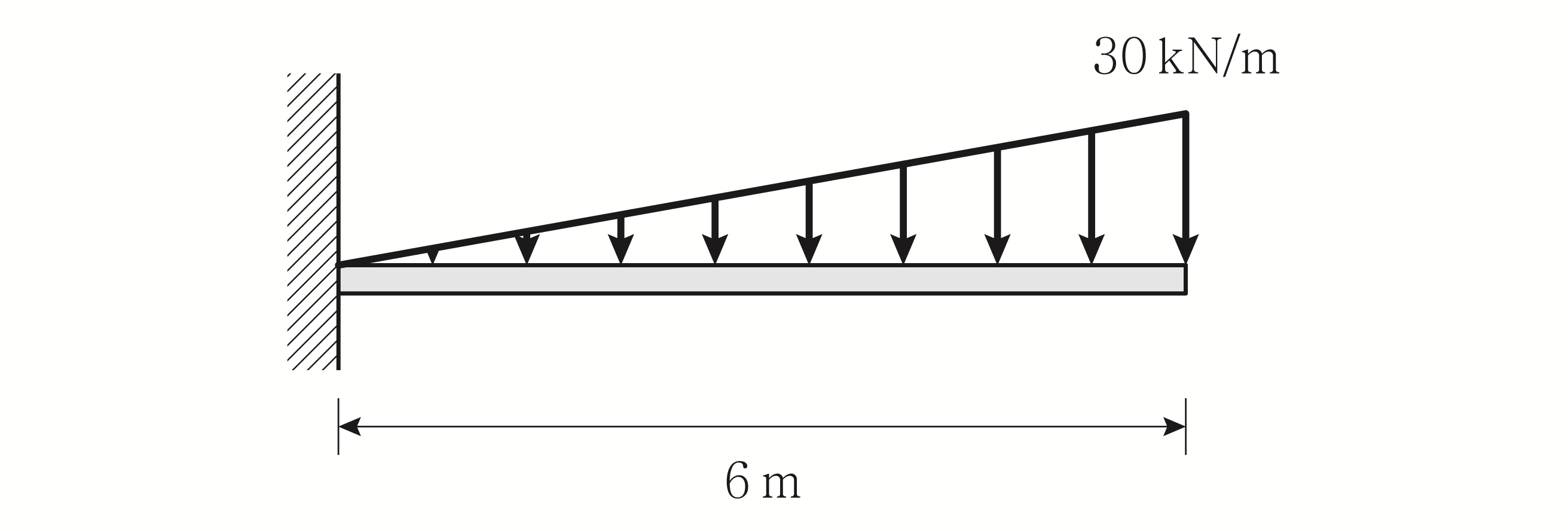

그림과 같이 등변분포하중을 받는 캔틸레버보에 발생하는 최대 휨모멘트[kNㆍm]의 절댓값은? (단, 보의 자중은 무시한다)

다음은 콘크리트구조 전단 및 비틀림 설계기준에서 철근콘크리트 슬래브의 2방향 거동에 대한 공칭전단강도 산정에 사용되는 위험단면의 둘레길이에 관한 내용이다. (가)에 들어갈 내용은? (단, d는 슬래브의 유효깊이이다)

위험단면의 둘레길이 b₀는 최소로 되어야 하나 집중하중, 반력구역, 기둥, 기둥머리 또는 지판 등의 경계로부터

(가)

보다 가까이 위치시킬 필요는 없다.

다음은 강구조 부재 설계기준(하중저항계수설계법)에서 인장재 설계에 대한 내용이다. (가), (나)에 들어갈 내용을 바르게 연결한 것은?

총단면의 항복한계상태에서의 설계인장강도는 부재의

(가)

과 강재의 항복강도를 곱하여 산정한 공칭인장강도에 인장저항계수

(나)

을/를 곱하여 산정한다.

(가) (나)

콘크리트구조 설계(강도설계법) 일반사항에서 규정된 용어에 대한 설명으로 옳지 않은 것은?

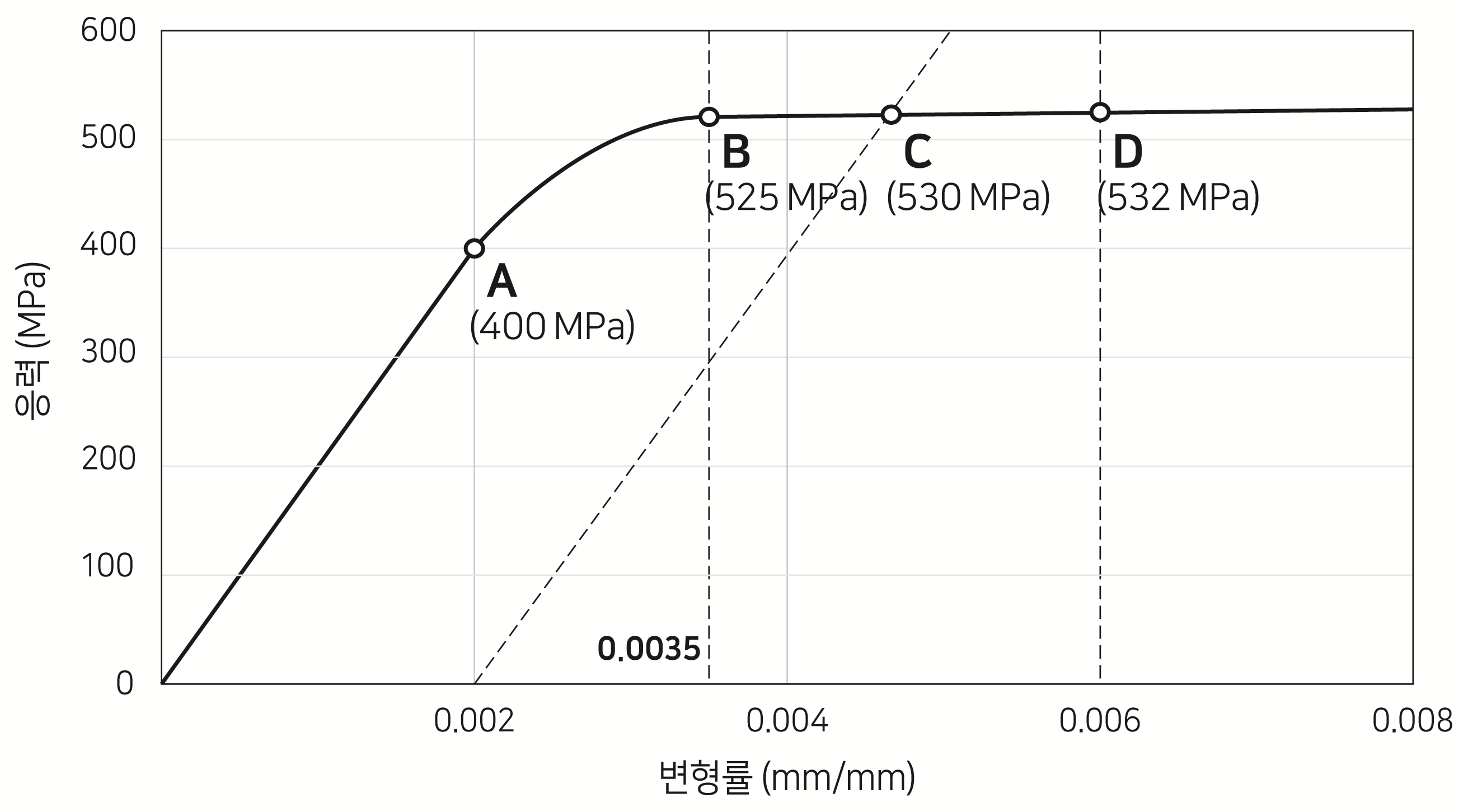

그림과 같은 철근의 인장시험에 의한 응력－변형률 관계에서, 콘크리트구조 설계(강도설계법)에 따른 철근의 항복강도에 해당하는 지점은?

다음 중 용접성이 가장 양호한 용접 구조용 압연강재의 기호는?

강구조에서 압축재의 좌굴을 방지하는 방법으로 옳은 것은?

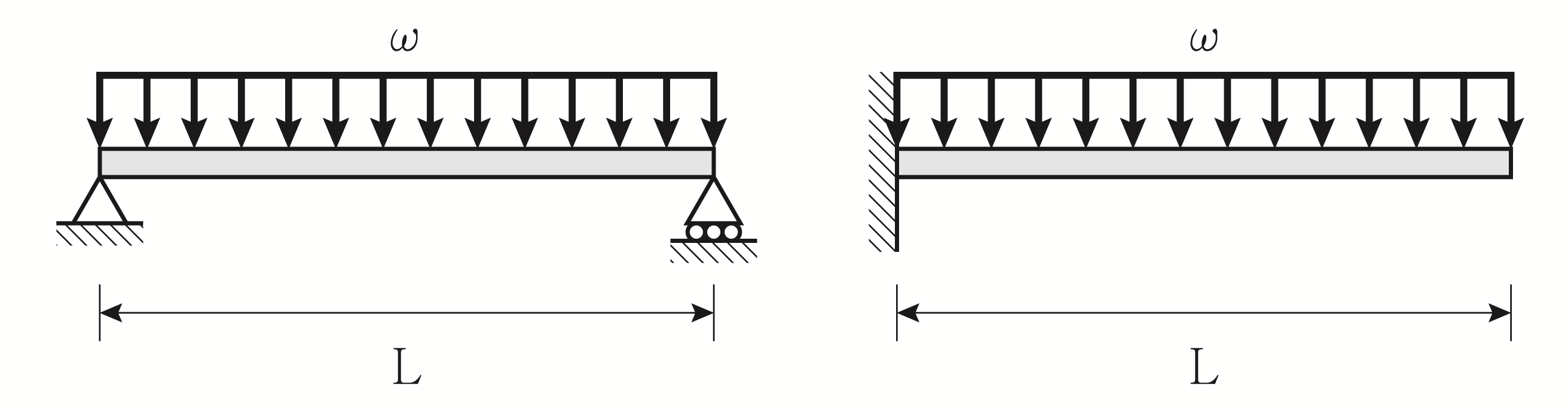

그림과 같이 보의 길이(L), 등분포하중($\omega$)이 동일한 단순보(A)와 캔틸레버보(B)의 최대처짐비(δ_A : δ_B)는? (단, 두 보는 전 길이에 걸쳐 재질 및 단면의 성질이 동일하며, 선형 탄성 거동한다)

다음은 인장력을 받는 이형철근의 겹침이음설계에 대한 내용이다. (가), (나)에 들어갈 내용을 바르게 연결한 것은?

서로 다른 크기의 철근을 인장 겹침이음하는 경우 이음길이는 크기가 큰 철근의

(가)

와 크기가 작은 철근의

(나)

중 큰 값 이상이어야 한다.

(가) (나)
