9급 지방직 기계설계 2019년 기출문제

기계부품 가공 등의 작업에 쓰이는 보조 도구에 대한 설명으로 옳지 않은 것은?

치공구를 사용하여 얻을 수 있는 이득으로 옳은 것만을 모두 고르면?

ㄱ. 제품 검사에 소요되는 시간을 줄일 수 있다.

ㄴ. 숙련되지 않은 작업자도 비교적 쉽게 작업할 수 있다.

ㄷ. 가공에 따른 불량을 줄이고 생산 능률을 향상시킬 수 있다.

한줄 겹치기 리벳 이음의 파손 유형에 대한 대책으로 옳지 않은 것은?

회전속도 $N$[rpm]으로 동력 $H$[W]를 전달할 수 있는 축의 최소 지름[m]은? (단, 축 재료의 허용 전단응력은 $\tau$[$\mathrm{N}$/m²]이며, 축은 비틀림 모멘트만 받는다)

동일한 재료로 제작된 중공축 A와 중공축 B에 토크가 각각 작용하고 있다. 축 A의 안지름은 2 mm, 바깥지름은 4 mm이고, 축 B의 안지름은 4 mm, 바깥지름은 8 mm이다. 허용응력 범위 내에서, 축 A가 전달할 수 있는 최대 토크(T_A)에 대한 축 B가 전달할 수 있는 최대 토크(T_B)의 비(T_BT_A)는? (단, 두 축은 비틀림 모멘트만 받는다)

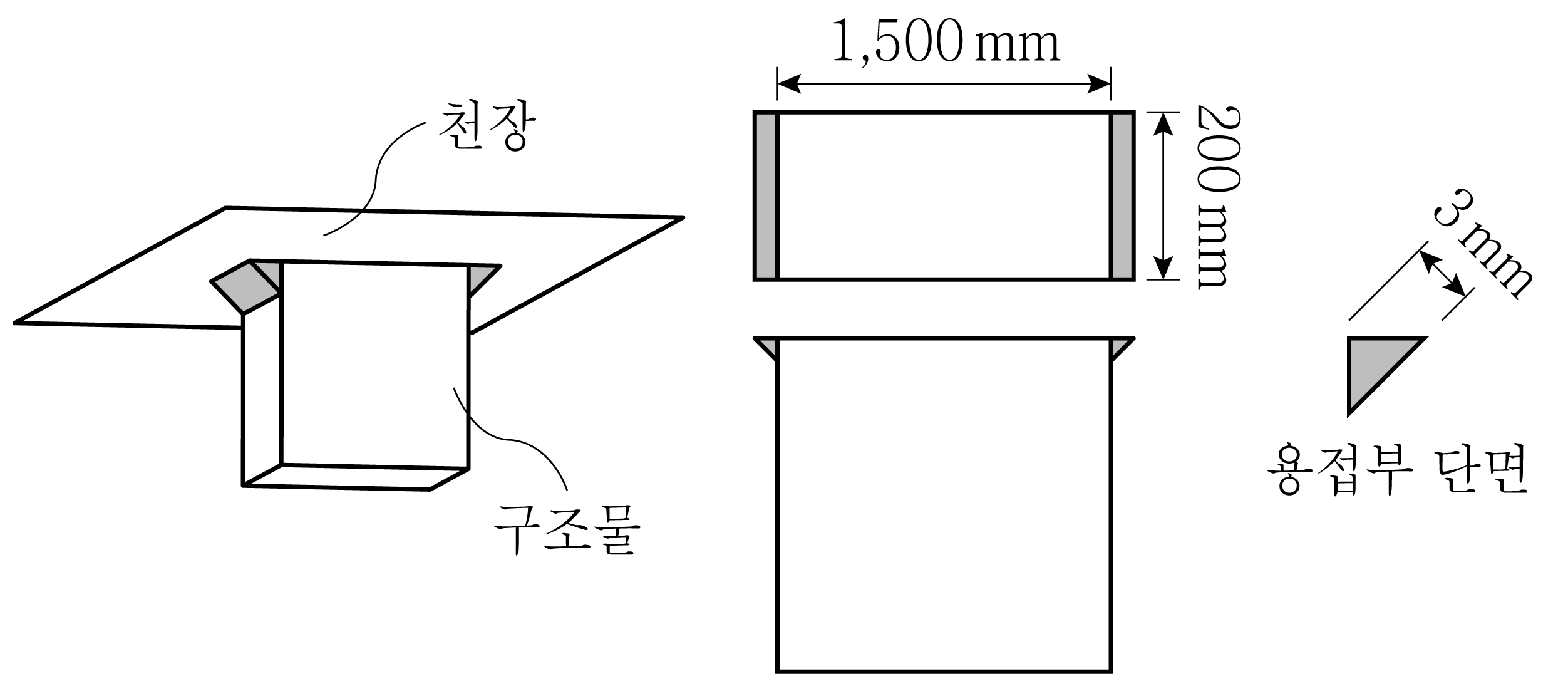

직육면체 구조물이 수평 천장에 필렛(fillet) 용접(음영 부분)되어 있을 때, 목두께를 기준으로 용접부가 견딜 수 있는 구조물의 최대 중량[kN]은? (단, 용접부 단면은 직각 이등변삼각형이고 목두께는 3 mm, 용접 재료의 허용 인장응력은 30 MPa이다)

나사에 대한 설명으로 옳은 것은?

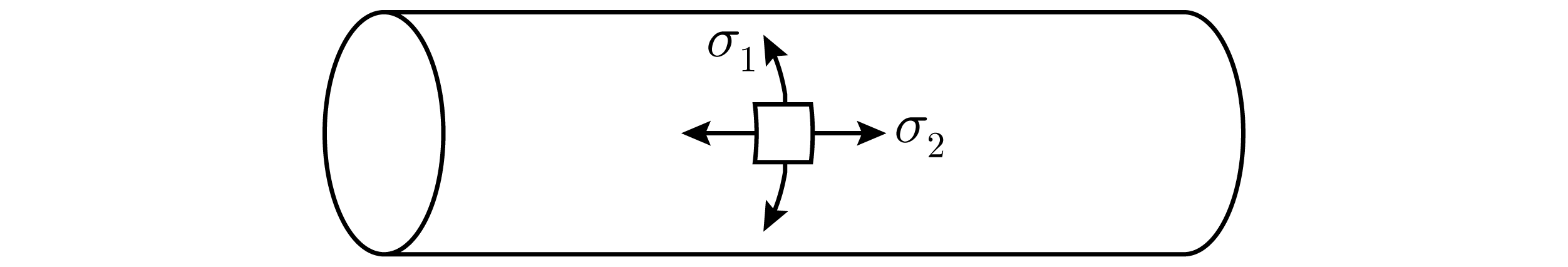

두께가 얇은 원통형 압력용기 내부에 일정한 압력이 작용할 때, 압력용기 원통 벽면에 발생하는 응력 중 원주방향 응력(${\sigma }_1$)에 대한 길이방향 응력(${\sigma }_2$)의 비($\frac{{\sigma }_2}{{\sigma }_1}$)는?

일정한 단면을 갖는 길이 250 mm인 원형 단면봉에 길이방향 하중을 작용하여 길이가 1 mm 늘어났을 때, 반경방향 변형률(strain)의 절대값은? (단, 봉은 재질이 균질하고 등방성이며, 세로탄성계수(Young’s modulus)는 100 GPa이고, 전단탄성계수(shear modulus of elasticity)는 40 GPa이다)

재료의 피로에 대한 설명으로 옳지 않은 것은?

롤러체인 전동장치에서 체인의 피치가 10 mm, 스프로킷의 잇수가 20개, 스프로킷 휠의 회전속도가 700 rpm일 때, 체인의 평균 속도에 가장 가까운 값[m/s]은?

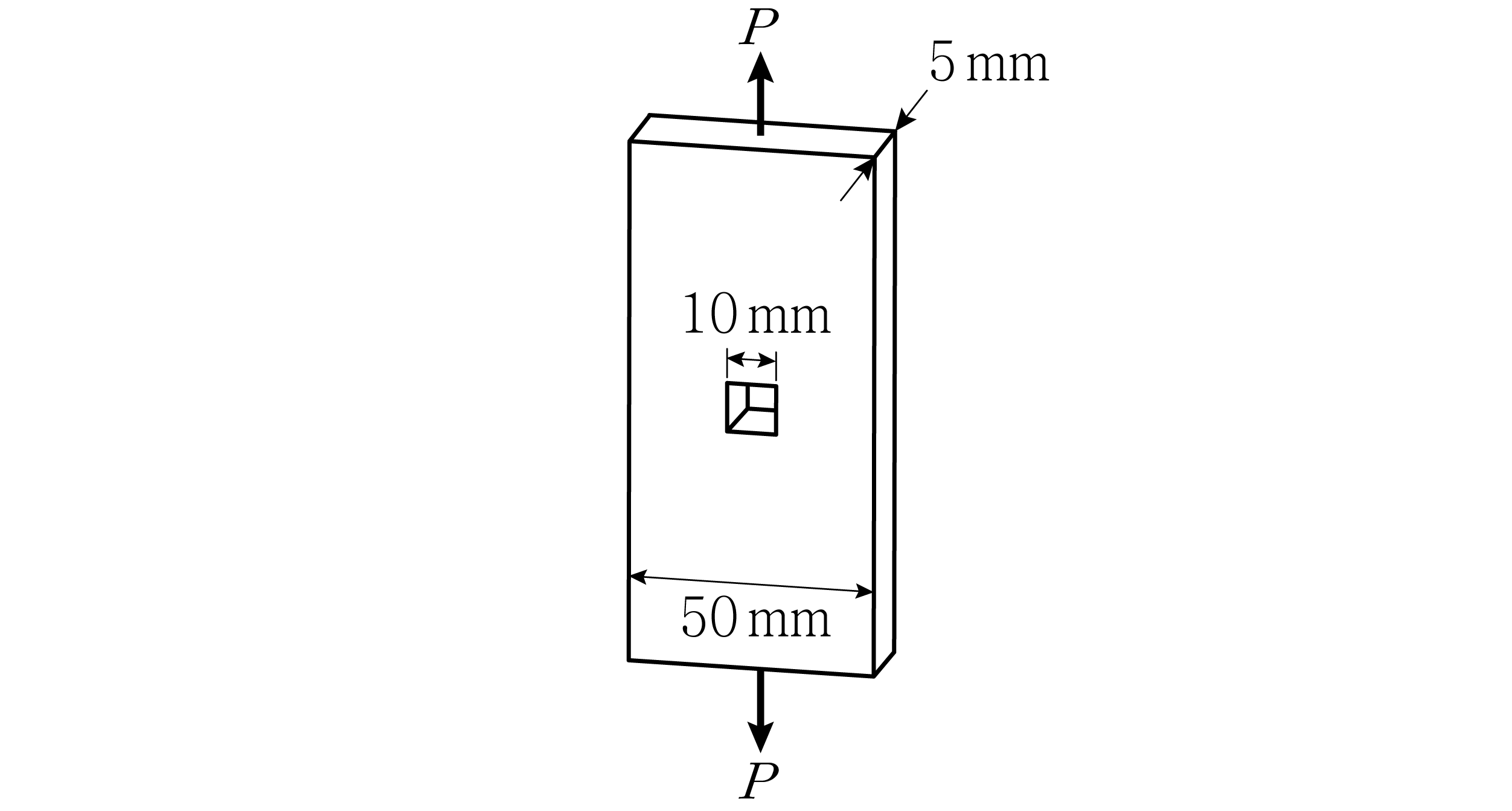

두께 5 mm, 폭 50 mm인 평판 부재의 중앙에 한 변의 길이가 10 mm인 정사각형 관통구멍이 있다. 탄성한계 내에서 평판 양단에 5 kN의 인장하중($P$)이 작용할 때, 구멍 부분에서 응력의 최댓값[N/mm²]은? (단, 구멍의 응력집중계수는 2.0이다)

용기 내에서 유체의 압력이 일정 압을 초과하였을 때, 자동적으로 열리면서 유체를 외부로 방출하여 압력 상승을 억제하는 밸브는?

평벨트 전동에서 벨트의 긴장측과 이완측의 장력이 각각 2.4 kN, 2.0 kN이고 원동측 벨트풀리의 지름과 회전속도가 각각 200 mm, 300 rpm일 때, 벨트가 전달하는 동력[kW]은? (단, 벨트에 걸리는 응력은 허용범위 이내이고 벨트의 원심력과 두께는 무시하며 벨트와 벨트풀리 사이의 미끄럼은 없다)

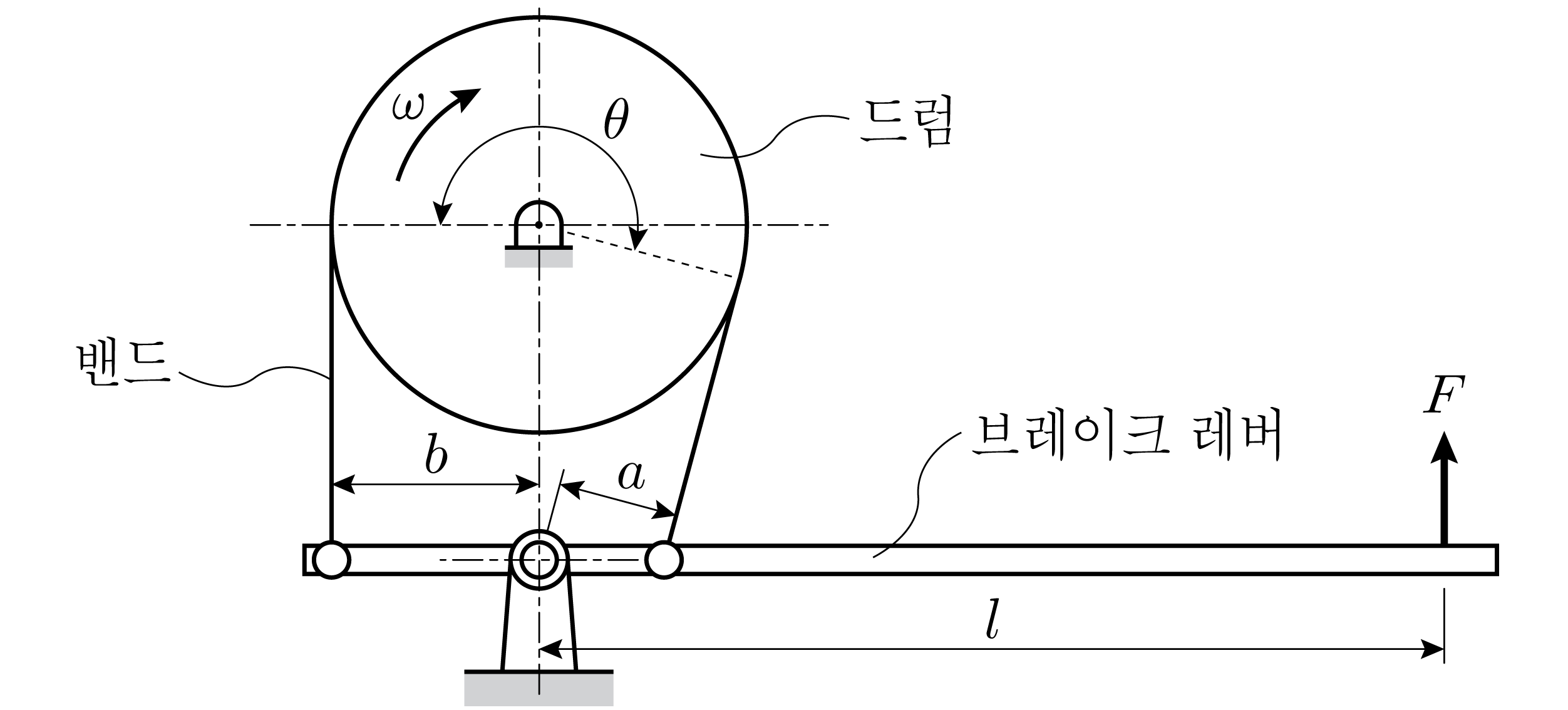

그림과 같이 드럼축에 토크 $M$이 작용하여 드럼이 시계방향으로 돌고 있다. 밴드와 드럼 사이의 마찰계수가 $\mu$이고 접촉각이 $\theta$일 때, 드럼을 정지시키기 위해 밴드와 연결된 브레이크 레버에 작용시켜야 할 최소 힘 $F$는? (단, $b=2a$이다)

칼라(collar)의 바깥지름이 300 mm, 안지름이 200 mm인 칼라 베어링(collar bearing)에 축 방향 하중 3.6 × 10⁵ N이 작용하고 있다. 칼라가 2개일 때, 베어링에 작용하는 평균 압력[N/mm²]은? (단, $\pi$ ＝ 3이며, 베어링에 작용하는 압력은 허용압력 범위 이내이다)

맞물려 회전하는 기어에서 축의 자세에 따른 기어의 설명으로 옳지 않은 것은?

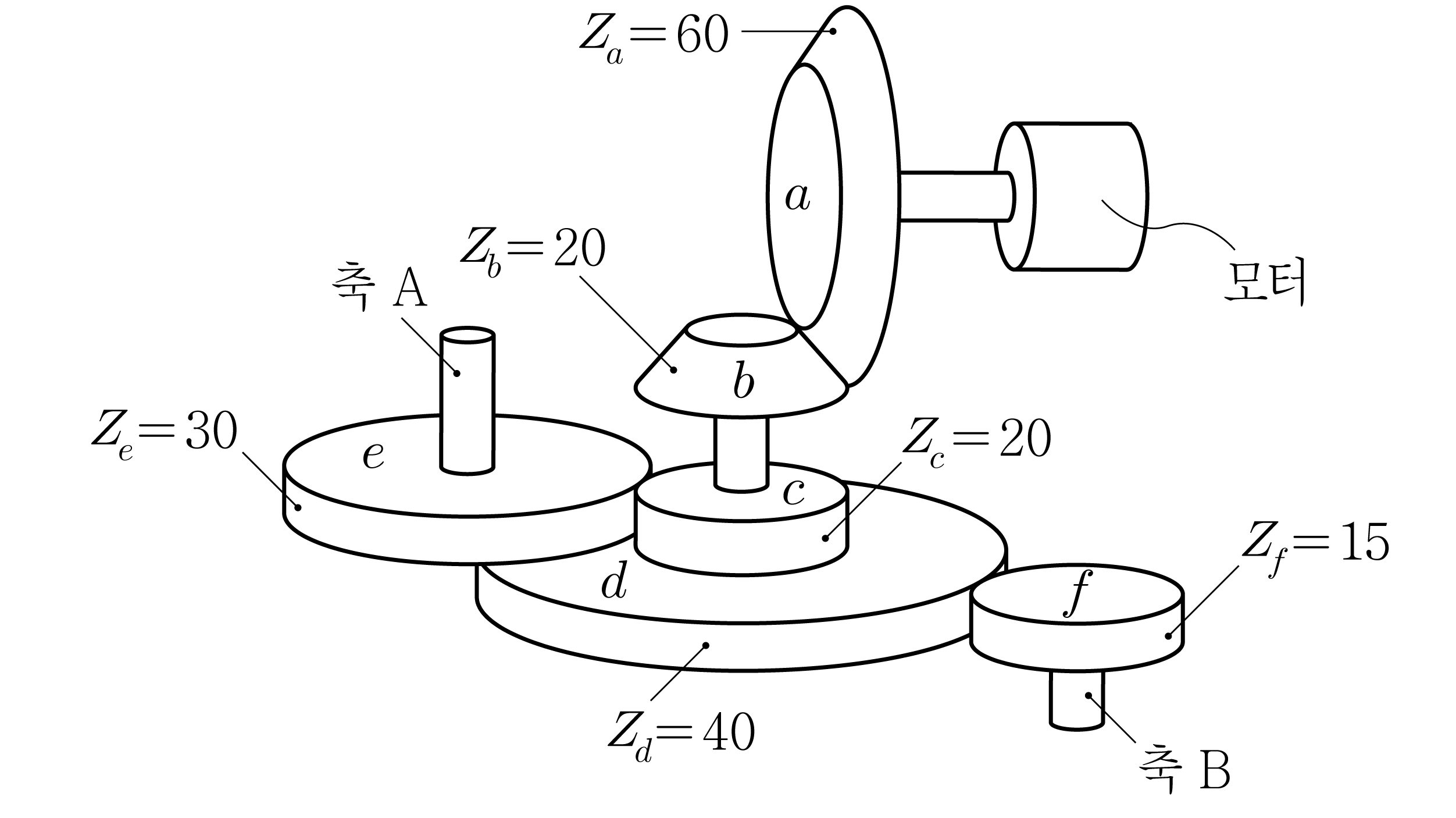

베벨기어와 스퍼기어를 이용하여 모터의 동력을 축 A와 축 B에 전달하고 있다. 모터의 회전속도가 100 rpm일 때, 축 A와 축 B의 회전속도 차이[rpm]는? (단, $a$, $b$는 베벨기어이고 $c$, $d$, $e$, $f$는 스퍼기어이며, $Z_a$ ～ $Z_f$는 각 기어의 잇수이다)

잇수 42개, 이끝원지름(바깥지름) 132 mm인 표준 보통이 스퍼기어의 모듈은?

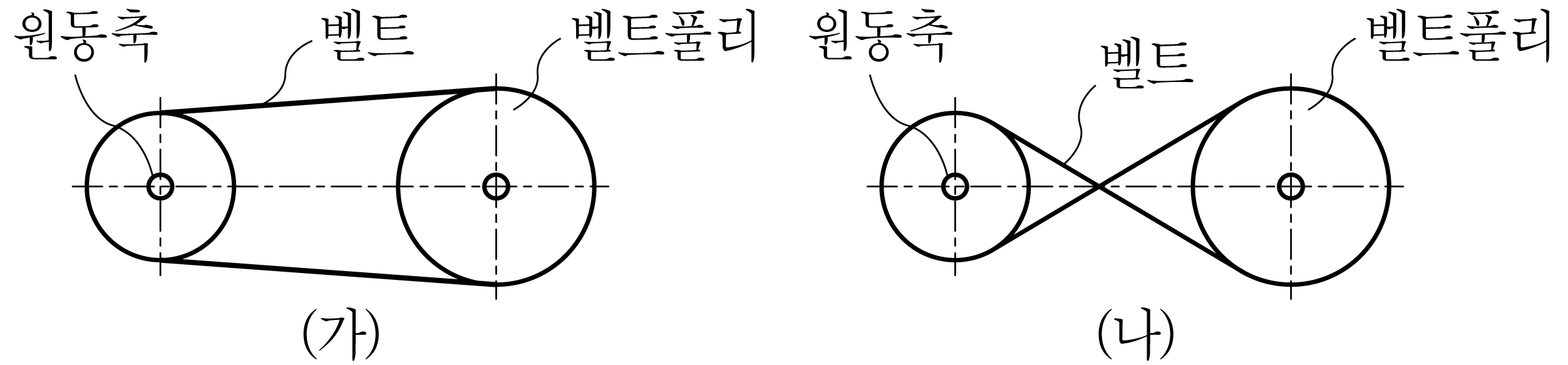

평벨트를 벨트풀리에 거는 방법에 대한 설명으로 옳은 것만을 모두 고르면? (단, 원동축은 시계방향으로 회전한다)

ㄱ. (가)는 위쪽 벨트가 이완측이 된다.

ㄴ. (나)는 원동축과 종동축의 회전 방향이 같다.

ㄷ. (가)는 (나)보다 미끄럼이 작다.

ㄹ. (나)는 (가)보다 큰 동력을 전달할 수 있다.
