9급 지방직 기계설계 2022년 기출문제

축과 구멍의 끼워맞춤에 대한 설명으로 옳지 않은 것은?

600 rpm으로 회전하고 2 N·m의 토크를 전달하기 위해 전동축에 필요한 동력[W]은? (단, $\pi$ ＝ 3이다)

다음에서 설명하는 스프링으로 옳은 것은?

○ 미소 진동의 흡수가 가능하다.

○ 측면 강성이 없다.

○ 하중과 변형의 관계가 비선형적이다.

○ 스프링 상수의 크기를 조절할 수 있다.

미끄럼 베어링용 재료가 갖추어야 할 특성으로 옳지 않은 것은?

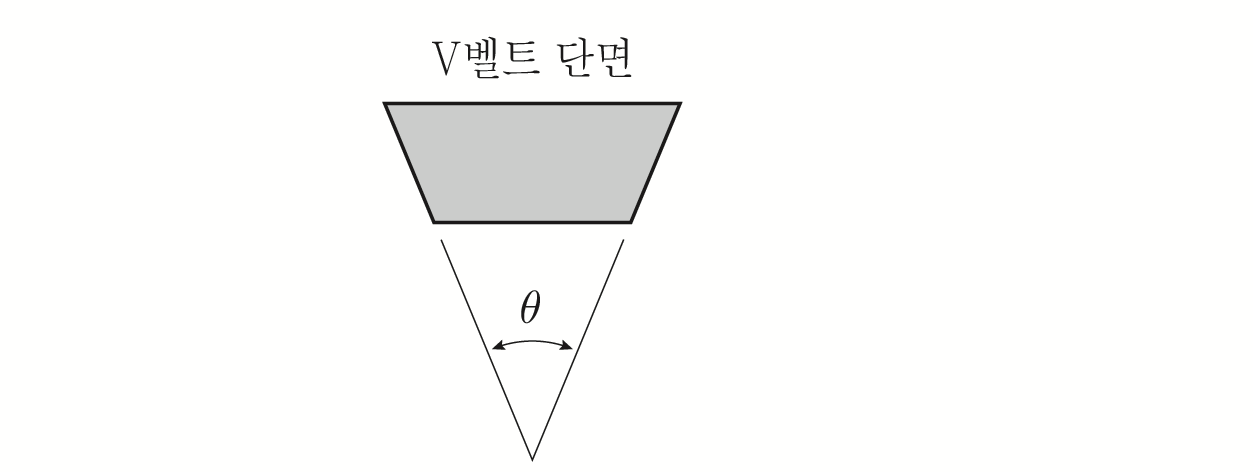

그림과 같은 표준 V벨트에서 각도 $\theta$는?

평기어에 대한 명칭과 관계식으로 옳은 것은? (단, $D$ 는 피치원 지름, $Z$ 는 잇수, $m$은 모듈이다)

밸브에 대한 설명으로 옳지 않은 것은?

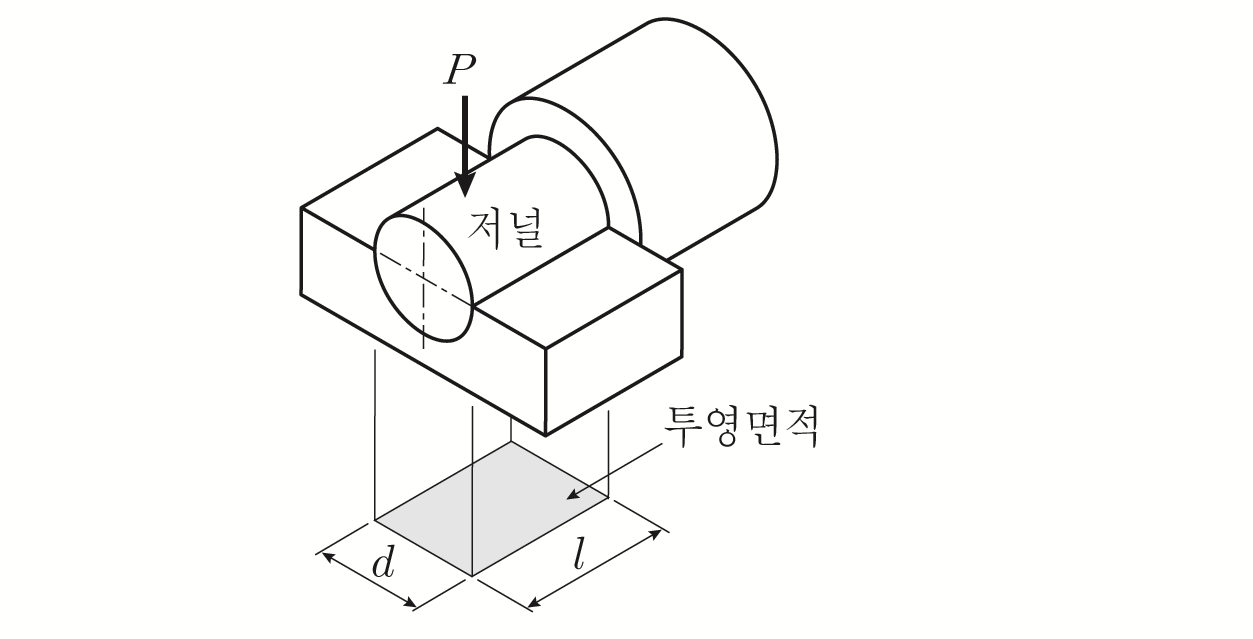

그림과 같은 레이디얼 저널(radial journal)의 베어링 압력을 구하는 식은? (단, $P$ 는 하중, $d$ 는 저널의 지름, $l$ 은 저널의 길이이고, 저널에서 압력분포가 일정하다)

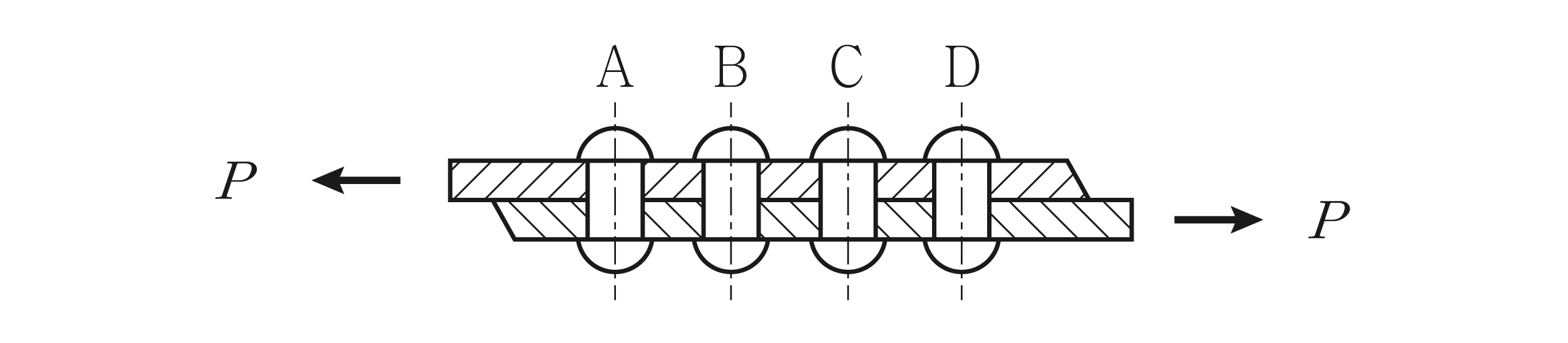

두께가 같은 2개의 강판을 4개의 리벳(A, B, C, D)으로 네 줄 겹치기 이음할 때, 인장하중 $P$ 에 의해 발생하는 전단응력이 가장 큰 리벳 2개는?

웜(worm)과 웜휠(worm wheel) 장치에 대한 설명으로 옳지 않은 것은?

로프 전동장치에 대한 설명으로 옳지 않은 것은?

지름이 200 mm인 원통마찰차가 2 rad/s로 회전하면서 전달할 수 있는 최대 동력이 80 W일 때, 원통마찰차의 최소 폭[mm]은? (단, 원통마찰차의 마찰계수는 0.2이고, 폭 1 mm당 허용하중은 10 N이다)

축 방향 인장하중 $Q$ 가 작용하는 아이볼트(eye bolt)에서 골지름이 바깥지름의 0.8배일 때, 최소 바깥지름은? (단, ${\sigma }_s$는 기준강도, $S$ 는 안전율이다)

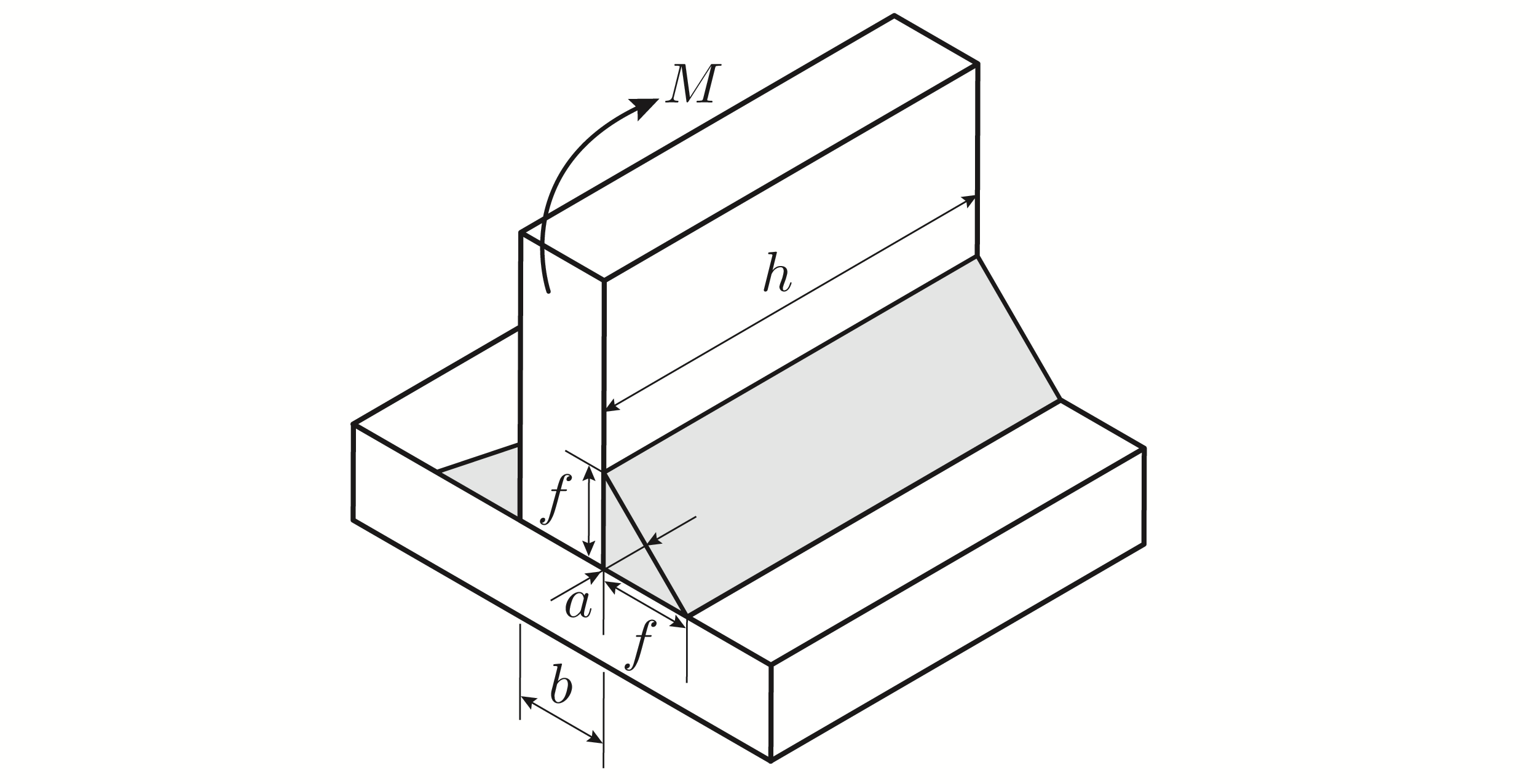

판의 두께 $b$, 용접치수 $f$, 용접부의 길이 $h$로 양쪽 필릿(fillet) 용접한 부재에 굽힘모멘트 $M$ 이 작용할 때, 목단면(목두께 $a=\frac{f}{\sqrt{2}}$)에 대한 최대 굽힘응력은?

사각나사를 사용한 나사잭으로 물건을 들어 올릴 때의 효율에 대한 설명으로 옳지 않은 것은? (단, 자리면 마찰은 무시한다)

안지름이 200 mm이고, 20 N/mm²의 내압을 받는 두꺼운 강관의 최소 바깥지름[mm]은? (단, 강관의 허용인장응력은 60 MPa이다)

종동 풀리의 지름이 500 mm인 평벨트 풀리에 평행걸기된 벨트의 장력비가 2이다. 벨트의 너비는 100 mm, 두께는 5 mm, 허용인장응력은 2 MPa, 이음효율은 80 %이다. 유효장력에 의하여 종동 풀리에 전달되는 최대 토크[N·m]는? (단, 원심력은 고려하지 않으며, 토크 계산 시 벨트의 무게와 굽힘응력은 무시한다)

안지름이 40 mm, 바깥지름이 60 mm인 단판 클러치가 전달하는 최대 토크가 5 N·m일 때, 클러치 접촉면에서 축 방향으로 미는 힘[N]은? (단, 접촉면의 마찰계수는 0.2이고, 균일 마모조건이다)

연성 재료의 순수 전단의 경우, 정적 파손이론으로 변형 에너지설(Von Mises theory)을 적용할 때, 최대 전단응력은? (단, ${\sigma }_Y$ 는 항복응력, $\nu$ 는 포아송비이다)

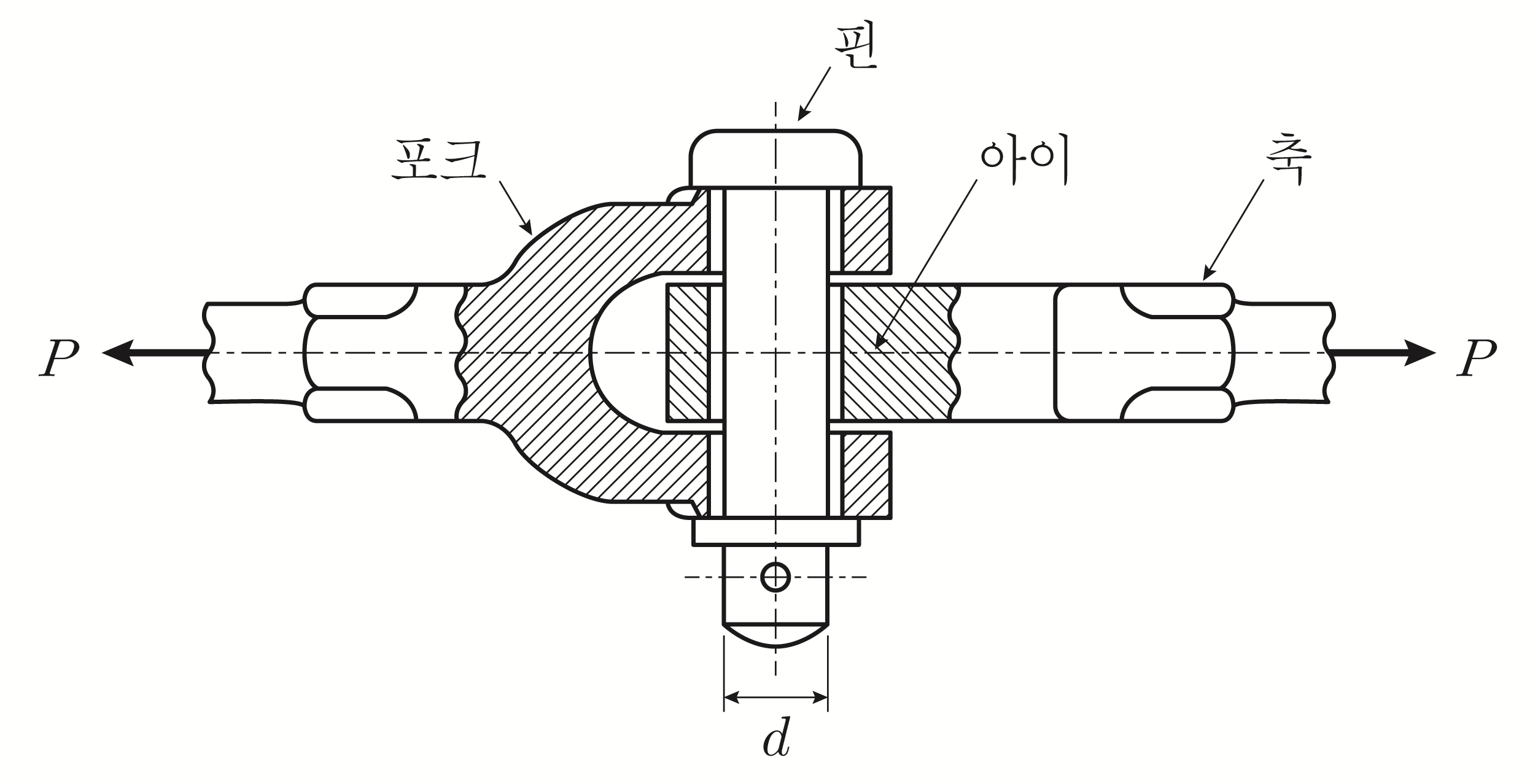

포크(fork)와 아이(eye)를 연결하는 핀(pin) 이음에 인장하중 $P$ ＝ 100 kN이 작용할 때, 핀의 허용전단응력이 50 N/mm²인 경우, 핀의 최소 지름 $d$ [mm]는? (단, 핀의 전단만을 고려한다)
