9급 지방직 응용역학개론 2009년 기출문제

그림과 같은 하중이 작용할 때 지점 A에 대한 휨모멘트 [kN·m]는?

① 2 ② 4 ③ 8 ④ 10

단면의 성질에 대한 설명으로 옳지 않은 것은?

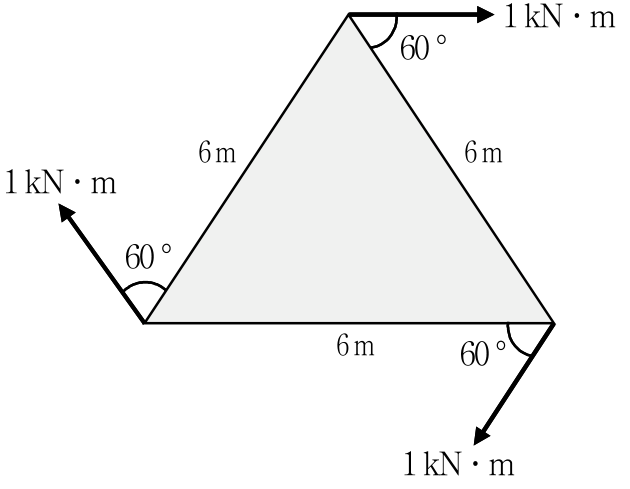

그림과 같이 정삼각형 구조체에 힘이 작용하고 있을 때 평형을 이루기 위해 필요한 모멘트 [kN·m]는?

힘의 평형에 대한 설명 중 옳지 않은 것은?

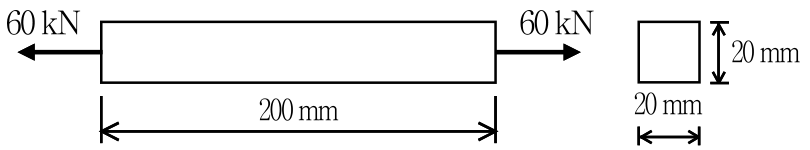

그림과 같이 길이가 200 mm이고, 단면이 20 mm × 20 mm인 강봉에 60 kN의 축방향 인장력이 작용하여 강봉이 0.15 mm 늘어났을 때 이 강봉의 탄성계수 [MPa]는?

외적으로 정정인 구조물에 대한 설명으로 옳지 않은 것은?

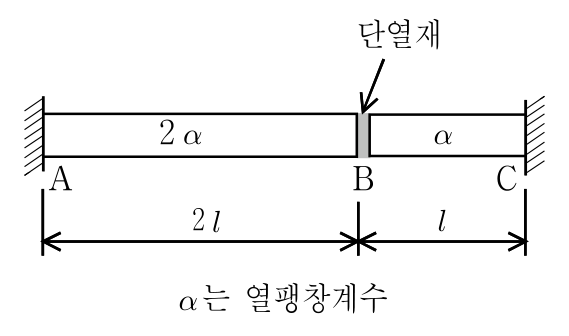

그림과 같이 무응력 상태로 봉 AB부재와 봉 BC부재가 연결되어 있다. 만일, 봉 AB부재의 온도가 T만큼 상승했을 때 봉 BC부재에 응력이 생기지 않기 위해 봉 BC부재에 필요한 온도 변화량은? (단, 봉 AB부재와 봉 BC부재 사이는 길이를 무시할 수 있는 단열재에 의해 열의 이동이 완전히 차단되어 있다고 가정한다)

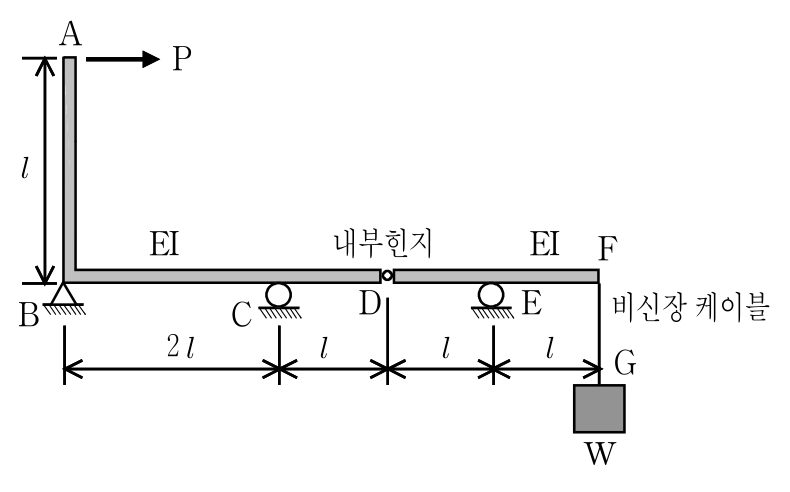

그림과 같이 절점 D는 내부 힌지로 연결되어 있으며, 점 A에 수평하중 P가 작용하고 비신장 케이블 FG부재로 무게 W를 지지하는 게르버보(Gerber Beam)가 있다. 이때 지점 C에서 수직반력이 발생하지 않도록 하기 위한 하중 P에 대한 무게 W의 비는?

다음 설명 중 옳지 않은 것은?

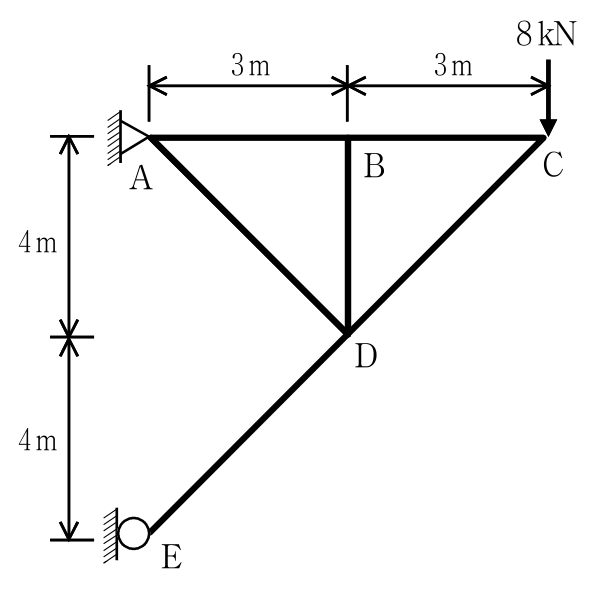

그림과 같이 트러스의 C점에 하중 P ＝ 8 kN이 작용한다면 AB부재가 받는 힘 [kN]은?

① 4(압축) ② 4(인장) ③ 6(압축) ④ 6(인장)

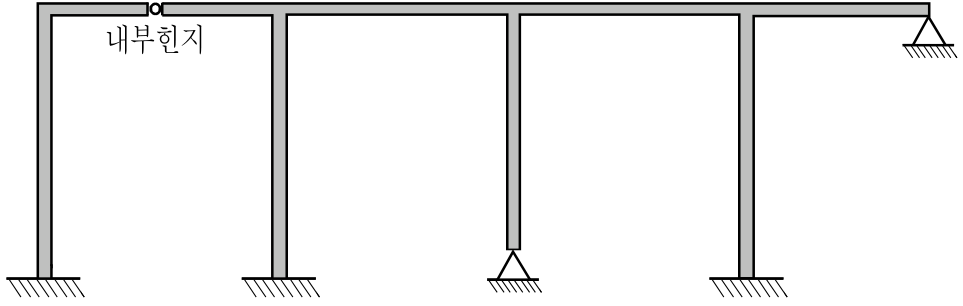

그림과 같은 라멘 구조물의 부정정 차수는?

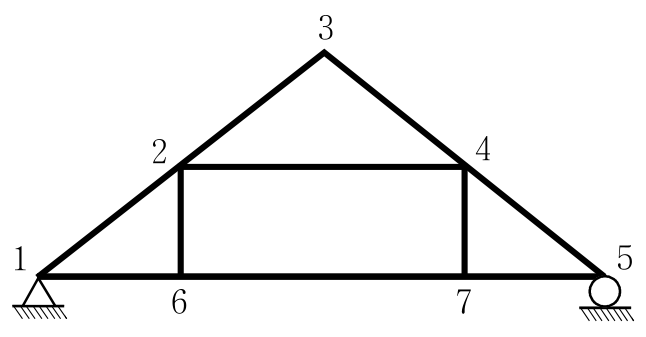

그림과 같은 트러스는 불안정 구조물로 판별되었다. 안정 구조물로 변환하기 위한 방법으로 옳지 않은 것은?

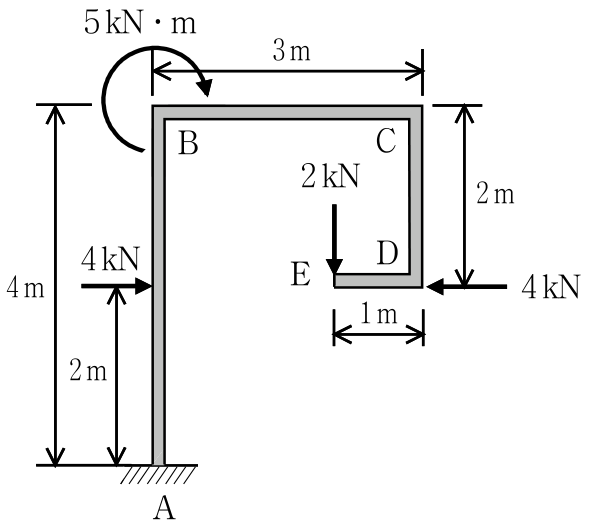

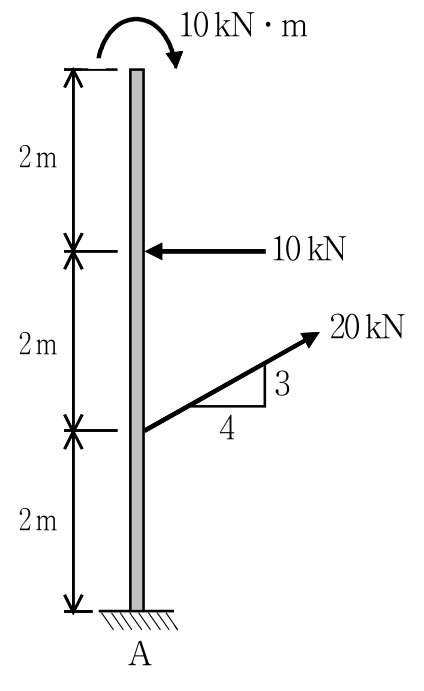

그림과 같은 구조물에서 지점 A의 수평반력 $H_A$ [kN], 수직반력 $R_A$ [kN] 및 휨모멘트 $M_A$ [kN·m]는?

$H_A$ $R_A$ $M_A$

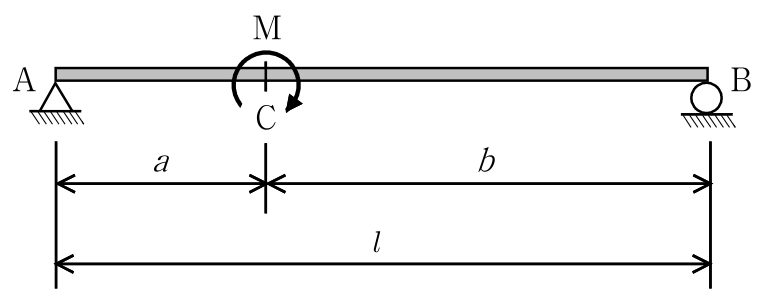

그림과 같은 단순보에 모멘트 하중이 작용할 때의 설명으로 옳지 않은 것은?

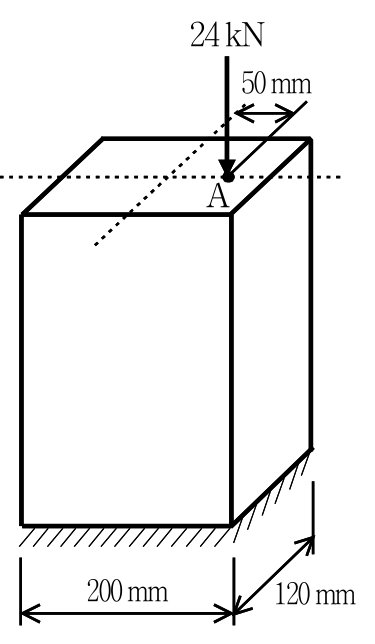

그림과 같은 직사각형 단주가 있다. 이 단주의 상단 A점에 압축력 24 kN이 작용할 때, 단주의 하단에 발생하는 최대 압축응력 [MPa]은?

① 1.5 ② 1.75 ③ 2.0 ④ 2.5

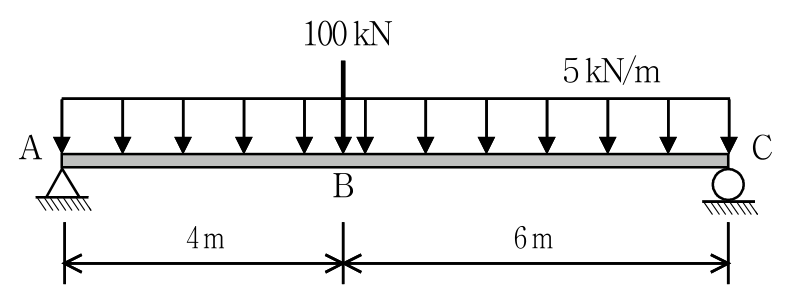

그림과 같이 집중하중과 등분포하중이 동시에 작용하는 단순보에서 구간 AB의 휨모멘트 분포식으로 옳은 것은? (단, 휨모멘트 단위는 kN·m로 한다)

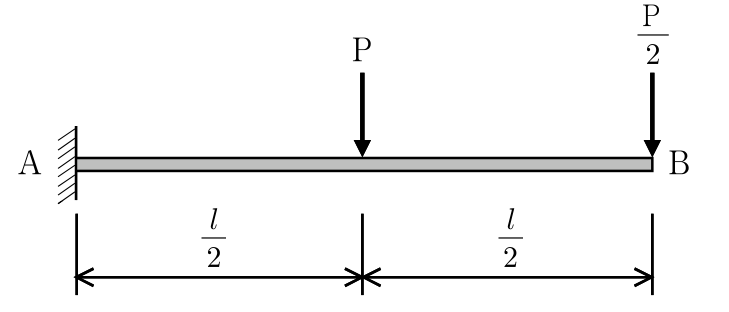

그림과 같은 캔틸레버보(Cantilever Beam)에서 B점의 처짐각 (${\theta }_B$)은?

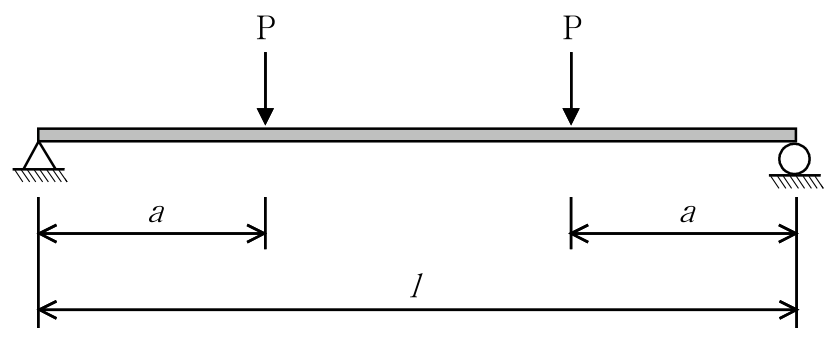

그림과 같은 단순보 구조물에서 전단력이 영(zero)이 되는 구간의 길이와 최대 휨모멘트는?

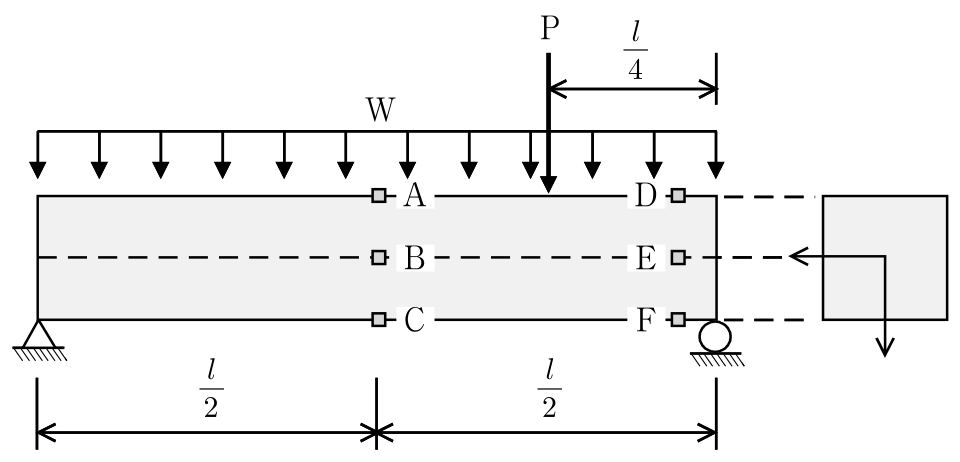

그림과 같이 집중하중과 등분포하중이 동시에 작용할 때, 단순보 내부에서 발생하는 응력에 대한 설명으로 옳지 않은 것은?

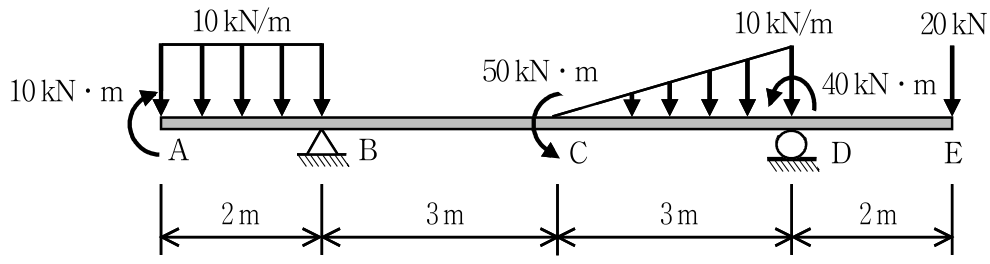

그림과 같은 보 구조물에서 지점 B의 수직반력[kN]은?
