9급 지방직 응용역학개론 2011년 기출문제

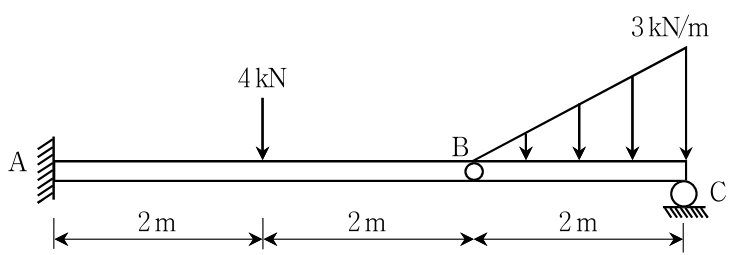

그림과 같은 게르버보에서 지점 A의 휨모멘트[kN·m]는? (단, 게르버보의 자중은 무시한다)

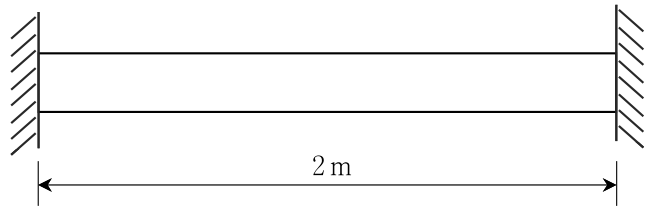

그림과 같이 양단이 고정된 균일한 단면의 강봉이 온도하중($\Delta T=30^{\circ }\mathrm{C}$)을 받고 있다. 강봉의 탄성계수 E ＝ 200 GPa, 열팽창계수 $\alpha =1.2\times 10^{-6}{/}^{\circ }\mathrm{C}$ 일 때, 강봉에 발생하는 응력[MPa]은? (단, 강봉의 자중은 무시한다)

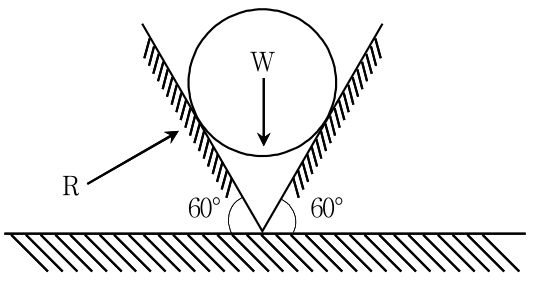

무게가 W인 구가 그림과 같이 마찰이 없는 두 벽면사이에 놓여 있을 때, 반력 R의 크기는? (단, 구의 재질은 균질하며 무게 중심은 구의 중앙에 위치한다)

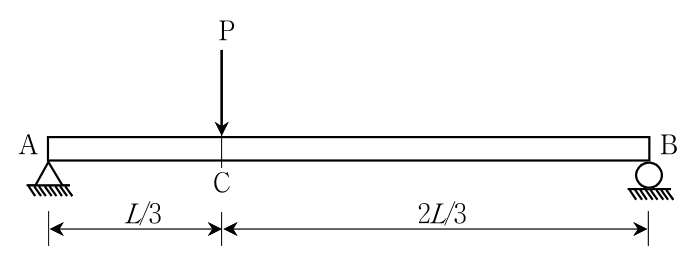

그림과 같은 단순보에서 C점의 처짐은? (단, 단순보의 자중은 무시한다)

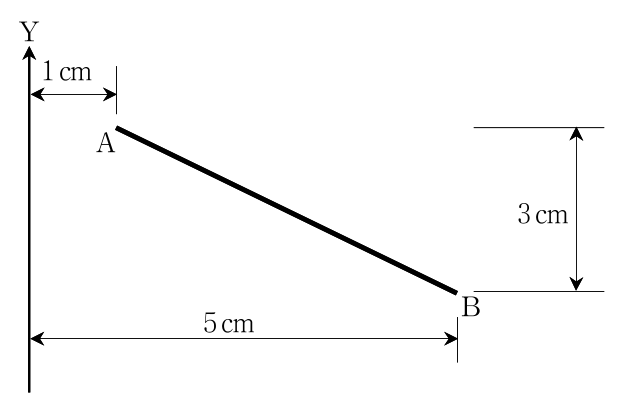

그림과 같은 선분 AB를 Y축을 중심으로 하여 360° 회전 시켰을 때 생기는 표면적[cm²]은?

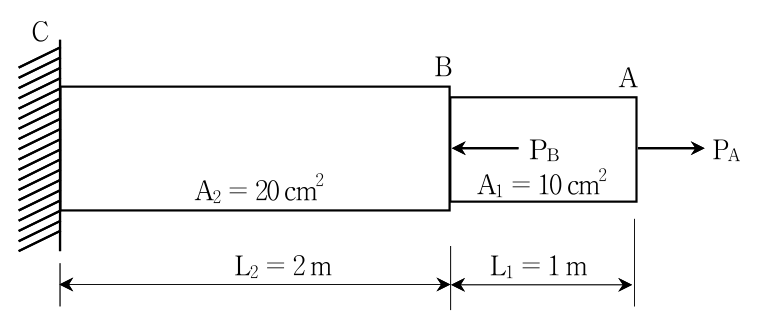

다음 그림은 동일한 재료인 두 개의 단면으로 이루어진 봉이다. P_A ＝ 10MN의 힘이 그림과 같이 작용하는 경우, B점의 위치가 움직이지 않기 위한 힘 P_B[MN]는? (단, 탄성계수는 100GPa, A점과 B점에 작용하는 힘은 단면 중심에 작용하고, 봉의 자중은 무시한다)

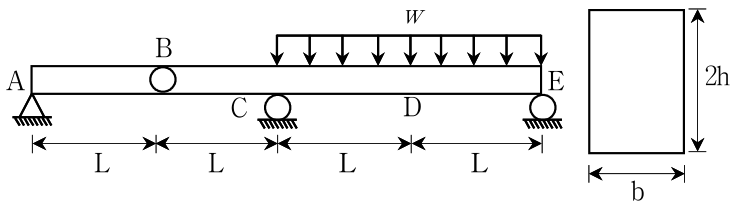

그림과 같이 B점에 내부힌지를 배치한 게르버보에서 D점에 소성 힌지가 발생하는 경우 작용한 분포하중 w는? (단, 부재 단면의 수직항복응력은${\sigma }_y$이며, 보의 자중은 무시한다)

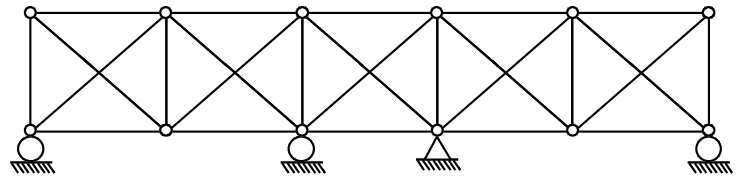

그림과 같은 트러스의 내적 부정정 차수는?

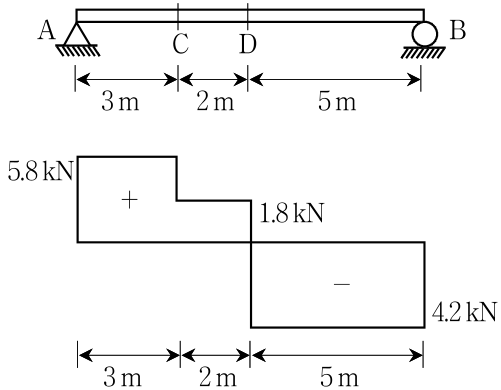

그림은 지간 10 m인 단순보의 전단력도를 나타내고 있다. 다음의 설명 중 옳지 않은 것은?

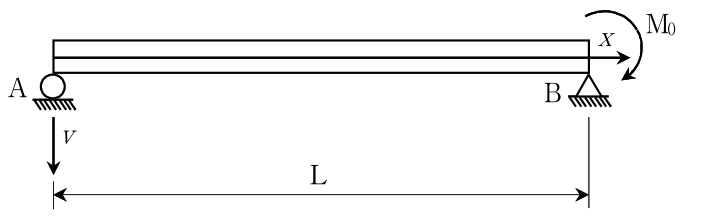

그림과 같이 휨강성 EI, 길이 L인 단순보의 지점 B에 모멘트하중 M₀가 작용할 경우, 임의의 점 x에서 단순보의 연직 처짐은 v(x), 곡률은 v''(x)로 표시한다면, 단순보 구간 0 < x < L에서 곡률에 대한 처짐의 비 v(x)/v''(x)는? (단, 단순보의 자중, 축변형 및 전단변형은 무시하며, EI값은 일정하다)

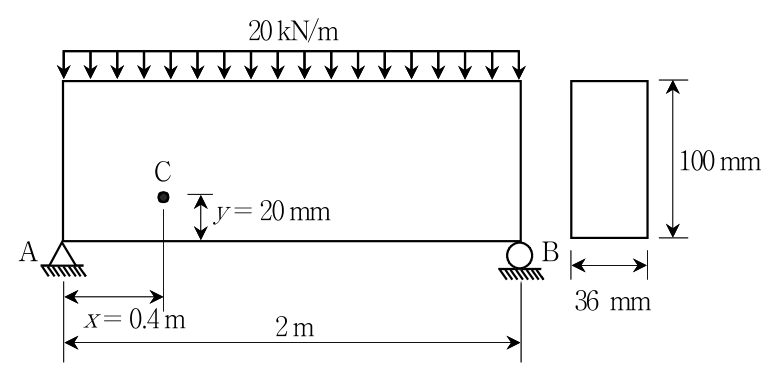

그림과 같이 직사각형 단면을 갖는 단순보내의 C점(x ＝ 0.4 m, y ＝20 mm)에 작용하는 수직응력 $\sigma$[MPa]는? (단, 단순보의 자중은 무시한다)

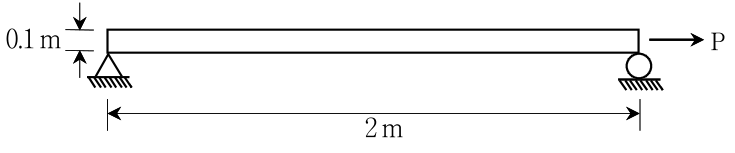

그림과 같은 봉에 인장력 P가 작용하여 길이방향으로 0.02 m 늘어났고 두께방향으로 0.0003 m 줄어들었을 경우, 이 재료의 포아송 비 $\nu$는? (단, 봉의 자중은 무시한다)

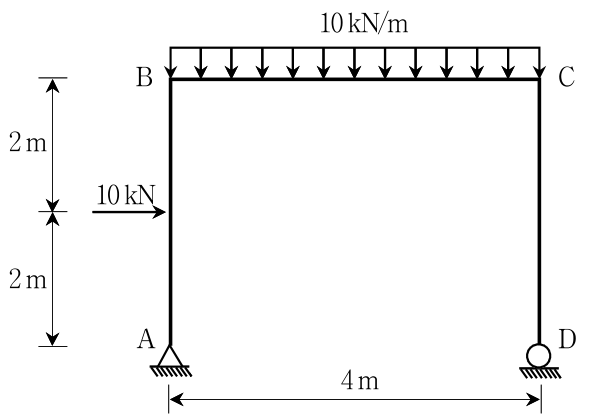

그림과 같은 정정 라멘 구조물에서 BC 부재에 발생하는 최대 휨모멘트[kN·m]는? (단, 라멘 구조물의 자중은 무시한다)

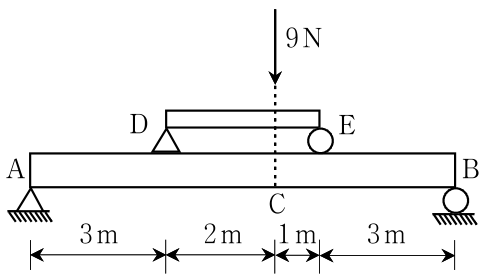

그림과 같이 간접 하중을 받는 단순보에서 C점의 휨모멘트[N·m]는? (단, 모든 보의 자중은 무시한다)

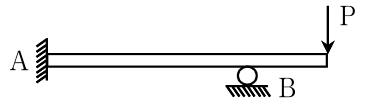

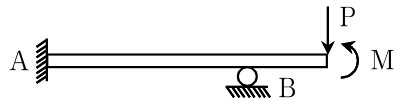

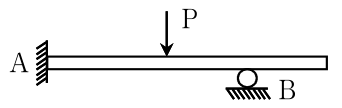

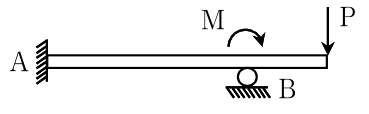

그림과 같은 부정정보에서 지점 A의 휨모멘트가 0이 발생할 가능성이 있는 경우는? (단, P와 M은 (＋)값을 갖고 보의 자중은 무시한다)

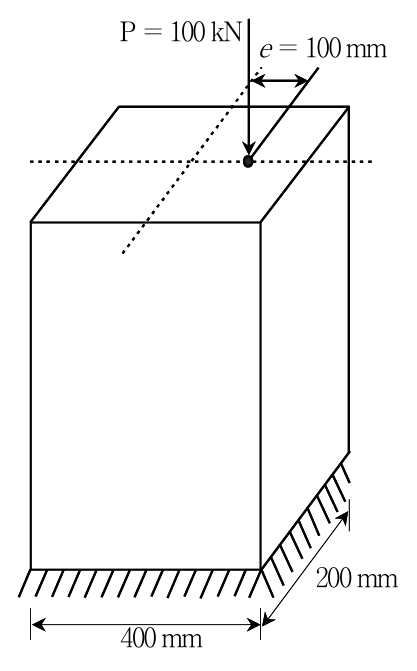

그림과 같은 기둥에 축방향 하중이 도심축으로 부터 편심 e ＝ 100 mm떨어져서 작용할 때 발생하는 최대 압축응력[MPa]은? (단, 기둥은 단주이며 자중은 무시한다)

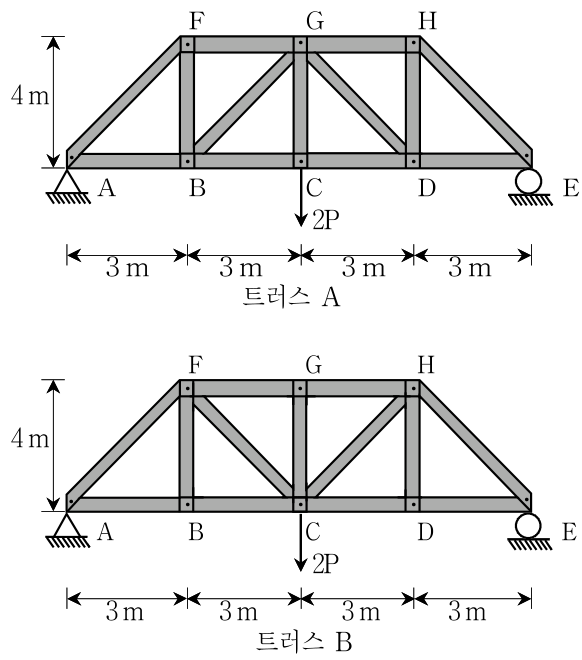

그림과 같이 트러스 A의 내부에 설치되어 있는 경사부재를 트러스 B와 같이 설치할 경우, 옳은 것은?

두께가 얇은 원통형 압력용기가 10 MPa의 내부압력을 받고 있다. 이 압력용기의 바깥지름은 30 cm 이며, 허용응력이 90 MPa 일 경우 필요로 하는 최소 두께[mm]는?

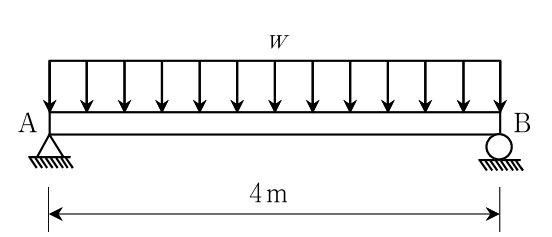

그림과 같이 단면계수 Z ＝ 2 × 10⁶ mm³인 단순보가 등분포하중 w를 받고 있다. 최대 휨응력(σ _max)이 40 MPa일 때 등분포하중 w의 크기[kN/m]는? (단, 단순보의 자중은 무시한다)

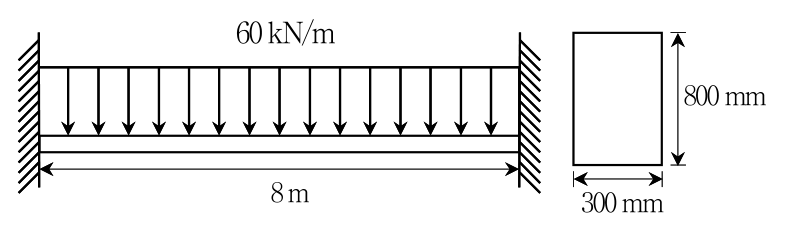

그림과 같은 등분포하중을 받고 있는 양단고정보에서 발생되는 최대 휨응력[MPa]은? (단, 보의 자중은 무시한다)
