9급 지방직 응용역학개론 2016년 기출문제

시행 2016-06-18 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2016 9급 지방직 전과목

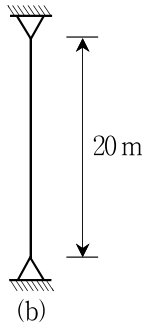

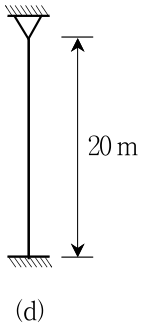

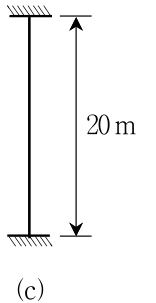

그림과 같이 단부 경계 조건이 각각 다른 장주에 대한 탄성 좌굴하중(

P_{cr}

)이 가장 큰 것은? (단, 기둥의 휨강성 EI ＝ 4000 kN·m²이며, 자중은 무시한다)

응용역학개론

①(a)
②(b)
③(c)
④(d)

정답 보기

정답 ③ · 해설 보기

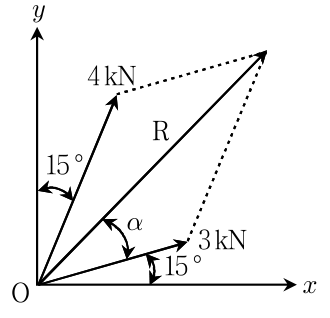

그림과 같이 2개의 힘이 동일점 O에 작용할 때 합력(R)의 크기[kN]와 방향(

α

)은?

α

응용역학개론

① $37$ $cos^{- 1} (\frac{5}{R})$
② $37$ $cos^{- 1} (\frac{2 3}{R})$
③ $61$ $cos^{- 1} (\frac{5}{R})$
④ $61$ $cos^{- 1} (\frac{2 3}{R})$

정답 보기

정답 ① · 해설 보기

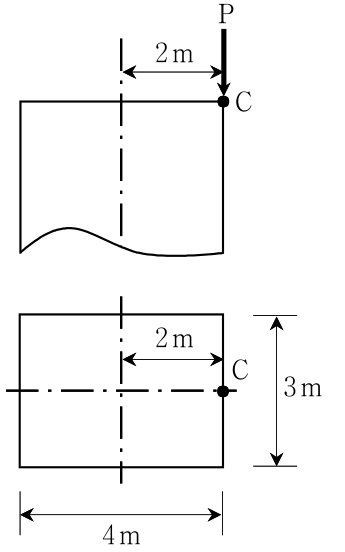

그림과 같이 직사각형 단면을 갖는 단주에 집중하중 P ＝ 120 kN이 C점에 작용할 때 직사각형 단면에서 인장응력이 발생하는 구역의 넓이[m²]는?

응용역학개론

①2
②3
③4
④5

정답 보기

정답 ③ · 해설 보기

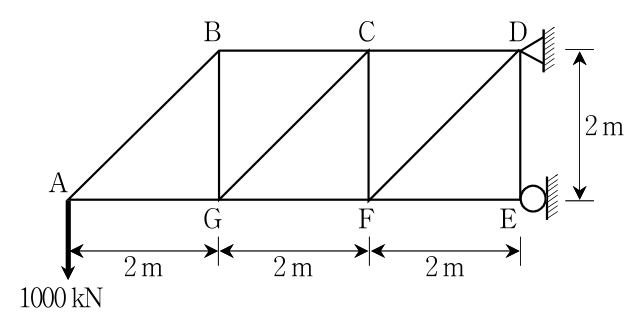

그림과 같은 트러스에서 부재 CG에 대한 설명으로 옳은 것은? (단, 모든 부재의 자중은 무시한다)

응용역학개론

①압축 부재이다.
②부재력은 2000 kN이다.
③부재력은 1000 kN이다.
④부재력은 $10002$ kN이다.

정답 보기

정답 ④ · 해설 보기

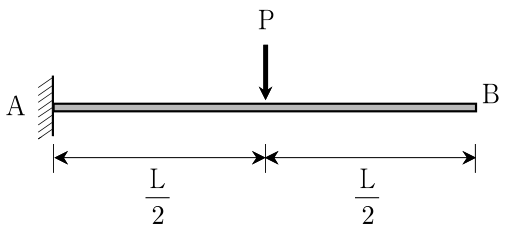

그림과 같은 외팔보에서 B점의 회전각은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

응용역학개론

① $\frac{P L ^{2}}{4 EI}$
② $\frac{P L ^{2}}{6 EI}$
③ $\frac{P L ^{2}}{8 EI}$
④ $\frac{P L ^{2}}{12 EI}$

정답 보기

정답 ③ · 해설 보기

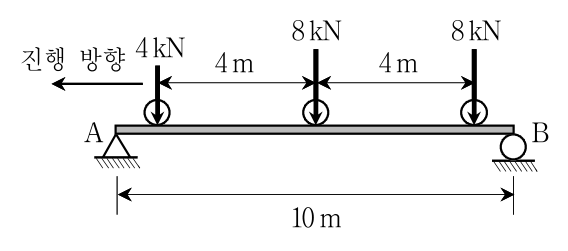

그림과 같은 단순보에서 절대 최대 휨모멘트의 크기[kN·m]는? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

응용역학개론

①23.32
②26.32
③29.32
④32.32

정답 보기

정답 ② · 해설 보기

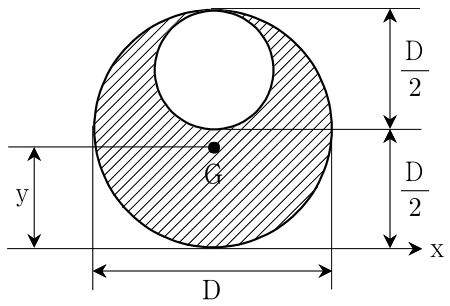

그림과 같이 빗금 친 단면의 도심을 G라 할 때, x축에서 도심까지 거리(y)는?

응용역학개론

① $\frac{3}{12}$ D
② $\frac{5}{12}$ D
③ $\frac{7}{12}$ D
④ $\frac{9}{12}$ D

정답 보기

정답 ② · 해설 보기

한 점에서의 미소 요소가

ε_{x}

＝ 300 × 10^－⁶,

ε_{y}

＝ 100 × 10^－⁶,

γ_{xy}

＝－200 × 10^－⁶인 평면 변형률을 받을 때, 이 점에서 주 변형률의 방향(

θ_{p}

)은? (단, 방향의 기준은 x축이며, 반시계 방향을 양의 회전으로 한다)

응용역학개론

①22.5 °, 112.5 °
②45 °, 135 °
③－22.5 °, 67.5 °
④－45 °, 45 °

정답 보기

정답 ③ · 해설 보기

그림과 같은 단순보에서 B점에 집중하중 P ＝ 10 kN이 연직 방향으로 작용할 때 C점에서의 전단력 V_c [kN] 및 휨모멘트 M_c [kN·m]의 값은? (단, 보의 휨강성

EI

는 일정하며, 자중은 무시한다)

V_c M_c

응용역학개론

①－3 10
②－3 12
③－7 14
④－7 16

정답 보기

정답 ② · 해설 보기

10.

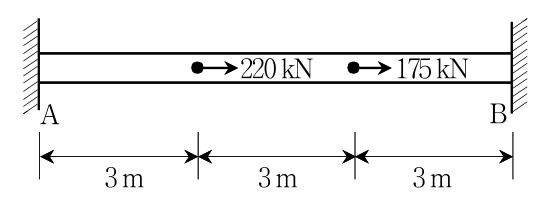

그림과 같이 양단 고정된 보에 축력이 작용할 때 지점 B에서 발생하는 수평 반력의 크기[kN]는? (단, 보의 축강성 EA는 일정하며, 자중은 무시한다)

응용역학개론

①190
②200
③210
④220

정답 보기

정답 ① · 해설 보기

11.

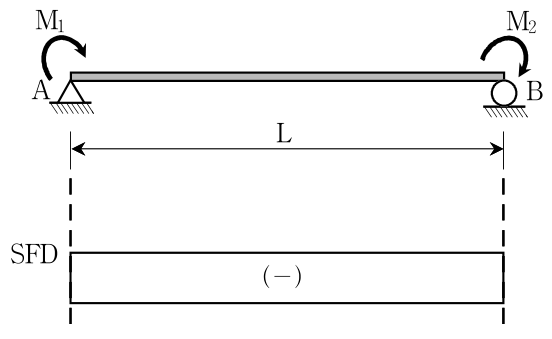

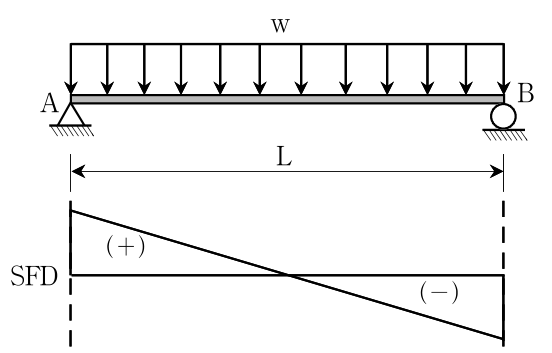

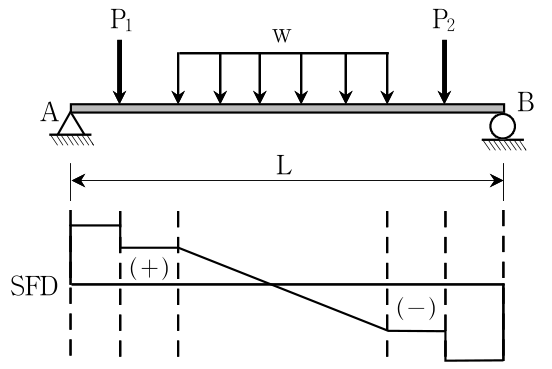

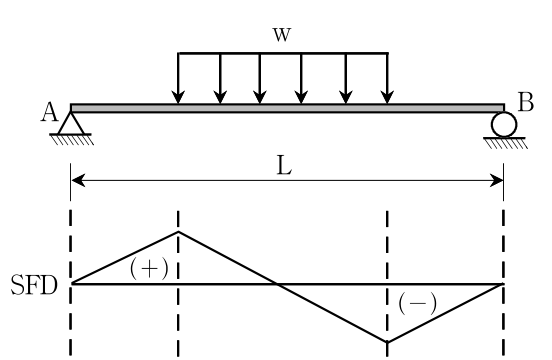

그림과 같이 단순보에 작용하는 여러 가지 하중에 대한 전단력도(SFD)로 옳지 않은 것은? (단, 보의 자중은 무시한다)

응용역학개론

정답 보기

정답 ④ · 해설 보기

12.

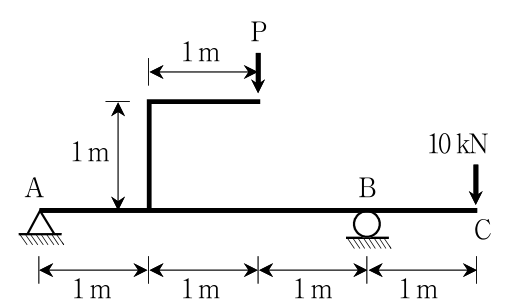

그림과 같은 보 ABC에서 지점 A에 수직 반력이 생기지 않도록 하기 위한 수직 하중 P의 값[kN]은? (단, 모든 구조물의 자중은 무시한다)

응용역학개론

①5
②10
③15
④20

정답 보기

정답 ② · 해설 보기

13.

폭 0.2 m, 높이 0.6 m의 직사각형 단면을 갖는 지간 L ＝ 2 m 단순보의 허용 휨응력이 40 MPa일 때 이 단순보의 중앙에 작용시킬 수 있는 최대 집중하중 P의 값[kN]은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

응용역학개론

①240
②480
③960
④1080

정답 보기

정답 ③ · 해설 보기

14.

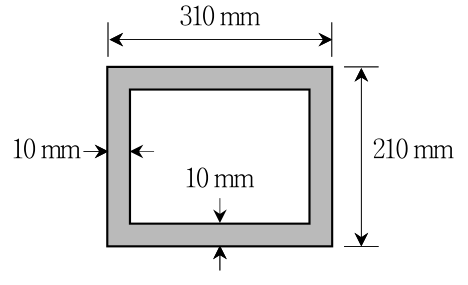

그림과 같이 일정한 두께 t ＝10 mm의 직사각형 단면을 갖는 튜브가 비틀림 모멘트 T ＝ 300 kN·m를 받을 때 발생하는 전단흐름의 크기[kN/m]는?

응용역학개론

①0.25
②2500
③5000
④0.5

정답 보기

정답 ② · 해설 보기

15.

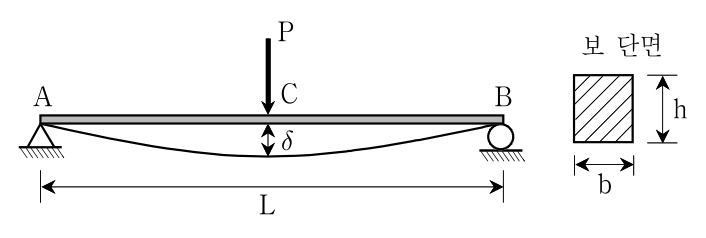

그림과 같이 단순보 중앙 C점에 집중하중 P가 작용할 때 C점의 처짐에 대한 설명으로 옳은 것은? (단, 보의 자중은 무시한다)

응용역학개론

①집중하중 P를 $\frac{P}{2}$ 로 하면 처짐량 $δ$ 는 $\frac{δ}{4}$ 가 된다.
②부재의 높이 h를 그대로 두고 폭 b를 2배로 하면 처짐량 $δ$ 는 $\frac{δ}{4}$ 가 된다.
③AB 간의 거리 $L$ 을 $\frac{L}{2}$ 로 하면 처짐량 $δ$ 는 $\frac{δ}{6}$ 가 된다.
④부재의 폭 b를 그대로 두고 높이 h를 2배로 하면 처짐량 $δ$ 는 $\frac{δ}{8}$ 가 된다.

정답 보기

정답 ④ · 해설 보기

16.

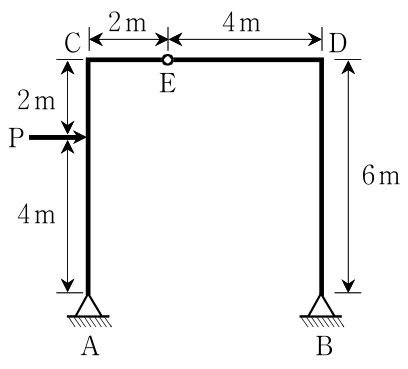

그림과 같은 라멘 구조물에 수평 하중 P ＝ 12 kN이 작용할 때 지점 B의 수평 반력 크기[kN]와 방향은? (단, 자중은 무시하며, E점은 내부 힌지이다)

응용역학개론

① $\frac{14}{3}$ (←)
② $\frac{16}{3}$ (←)
③ $\frac{18}{3}$ (→)
④ $\frac{20}{3}$ (←)

정답 보기

정답 ② · 해설 보기

17.

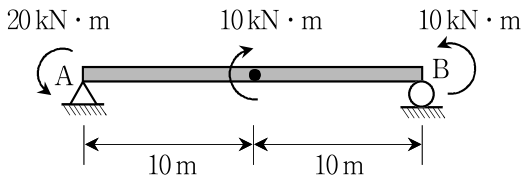

그림과 같은 단순보에 모멘트 하중이 작용할 때 발생하는 지점 A의 수직 반력(R_A)과 지점 B의 수직 반력(R_B)의 크기[kN]와 방향은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

R_A R_B

응용역학개론

①1(↑) 1(↓)
②1(↓) 1(↑)
③2(↑) 2(↓)
④2(↓) 2(↑)

정답 보기

정답 ① · 해설 보기

18.

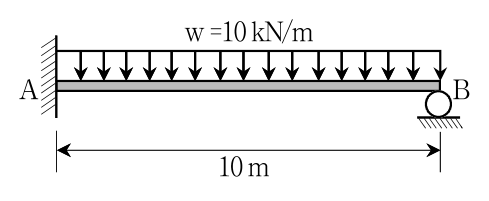

그림과 같은 부정정보에 등분포하중 w =10 kN/m가 작용할 때, 지점 A에 발생하는 휨모멘트 값[kN·m]은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

응용역학개론

①－125
②－135
③－145
④－155

정답 보기

정답 ① · 해설 보기

19.

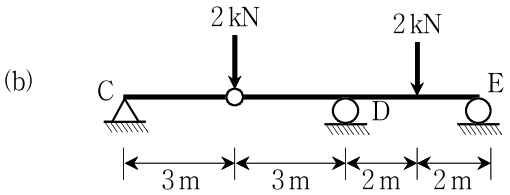

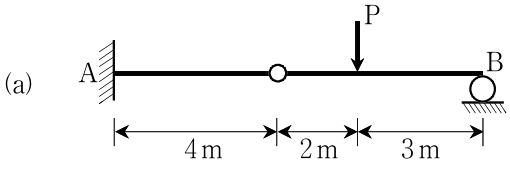

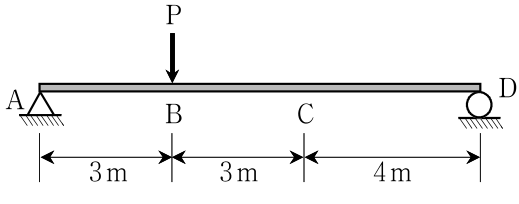

그림과 같은 2개의 게르버보에 하중이 각각 작용하고 있다. 그림(a)에서 지점 A의 수직 반력(R_A)과 그림(b)에서 지점 D의 수직 반력(R_D)이 같기 위한 하중 P의 값[kN]은? (단, 보의 자중은 무시한다)

응용역학개론

①4.5
②5.5
③6.5
④7.5

정답 보기

정답 ④ · 해설 보기

20.

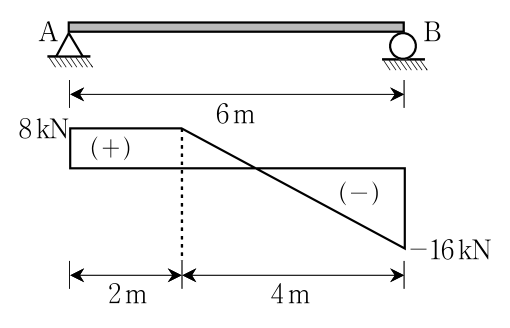

다음 그림은 단순보에 수직 등분포하중이 일부 구간에 작용했을 때의 전단력도이다. 이 단순보에 작용하는 등분포하중의 크기[kN/m]는? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

응용역학개론

①4
②6
③8
④12

정답 보기

정답 ② · 해설 보기
