9급 지방직 응용역학개론 2017년 기출문제

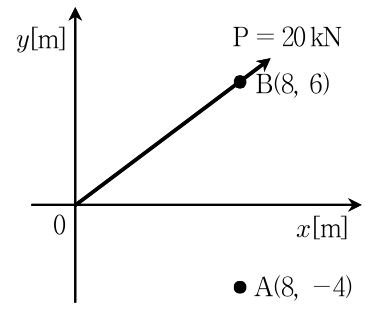

그림과 같이 하중 P가 작용할 때, 하중 P의 A점에 대한 모멘트의 크기[kN·m]는?

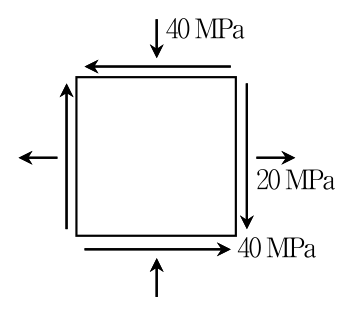

그림과 같은 평면 응력 상태에서 최대 전단응력의 크기[MPa]는?

3차원 공간에 존재하는 3차원 구조물에서 한 절점이 가질 수 있는 독립 변위성분의 수는?

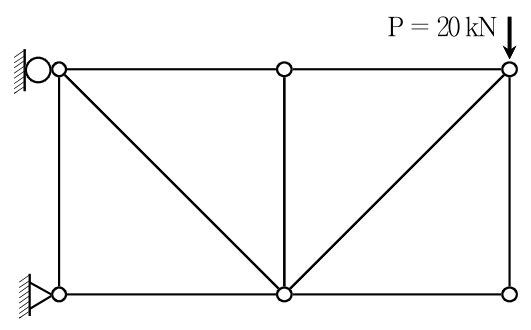

그림과 같이 트러스 구조물에 하중 P ＝ 20 kN이 작용할 때, 부재력이 0인 부재의 개수는? (단, 구조물의 자중은 무시한다)

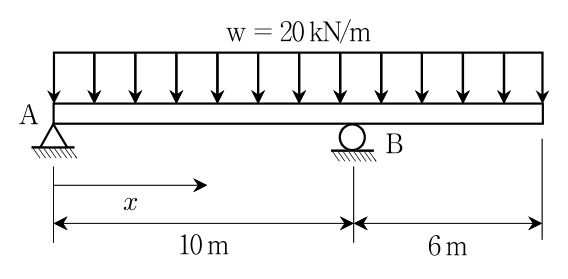

그림과 같이 내민보에 등분포하중이 작용할 때, 지점 A부터 최대 정모멘트가 발생하는 단면까지의 거리 $x$[m]는? (단, 보의 자중은 무시한다)

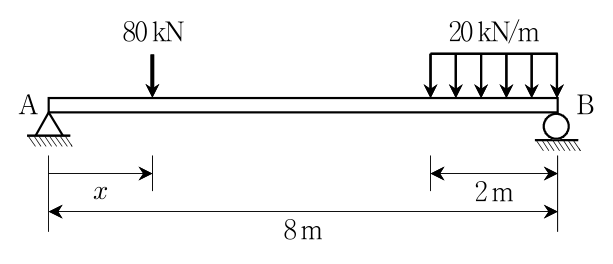

그림과 같은 단순보에 집중하중 80 kN과 등분포하중 20 kN/m가 작용하고 있다. 두 지점 A와 B의 연직반력이 같을 때, 집중하중의 위치 $x$[m]는? (단, 보의 자중은 무시한다)

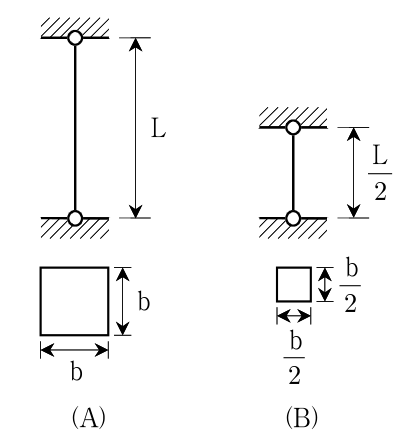

그림과 같이 정사각형 단면인 양단 힌지 기둥 A와 B의 최소임계하중의 비(${\mathrm{P}}_{\mathrm{cr},\mathrm{A}}$ : ${\mathrm{P}}_{\mathrm{cr},\mathrm{B}}$)는? (단, 두 기둥의 재료는 동일하다)

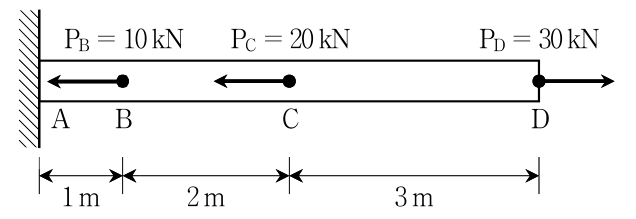

그림과 같이 축부재의 B, C, D점에 수평하중이 작용할 때, D점 수평변위의 크기[mm]는? (단, 부재의 탄성계수 E ＝ 20 MPa이고, 단면적 A ＝ 1 m²이며, 부재의 자중은 무시한다)

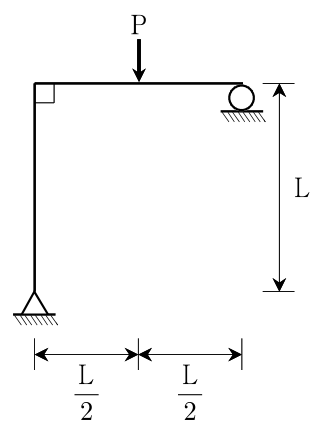

그림과 같이 라멘 구조물에 집중하중 P가 작용할 때, 미소변형인 경우에 대한 라멘 구조물의 휨변형 형상으로 적절한 것은? (단, 부재의 축변형은 무시하며, 휨강성 EI는 일정하다)

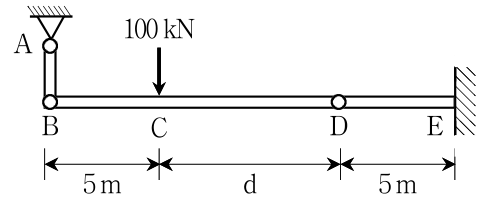

그림과 같이 A와 B, D의 연결부가 핀으로 되어 있는 구조물이 있다. 하중 100 kN이 C점에 작용할 때, D점에 20 kN 크기의 전단력이 발생한다면 d의 길이[m]는? (단, 자중은 무시한다)

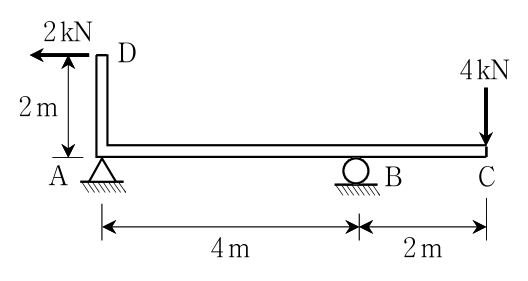

그림과 같이 D점에 수평력 2 kN, C점에 수직력 4 kN이 작용하는 내민보에서 지점 A에 발생하는 수직반력 V_A[kN]는? (단, 자중은 무시한다)

길이 2 m, 직경 100 mm인 강봉에 길이방향으로 인장력을 작용시켰더니 길이가 2 mm 늘어났다. 직경의 감소량[mm]은? (단, 프와송비는 0.4이다)

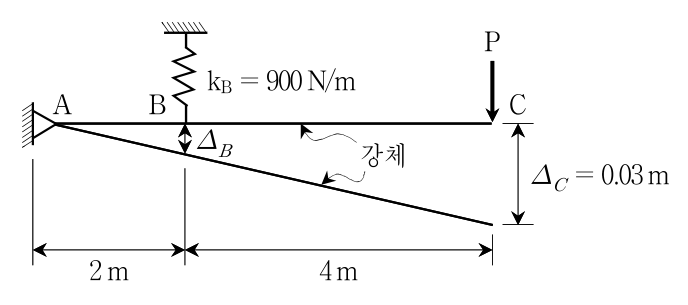

그림과 같은 강체에서 하중 P에 의해 C점에 0.03 m의 처짐이 발생할 때, C점에 작용된 하중 P[N]는? (단, 자중은 무시한다)

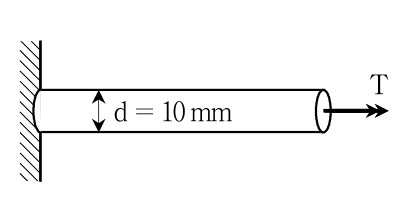

그림과 같이 지름 d ＝ 10 mm인 원형단면 강봉의 허용전단응력이 ${\tau }_{\mathrm{allow}}$ ＝ 16 MPa이다. 이때 자유단에 작용 가능한 최대 허용 비틀림 모멘트 T[N·m]는? (단, 강봉의 자중은 무시한다)

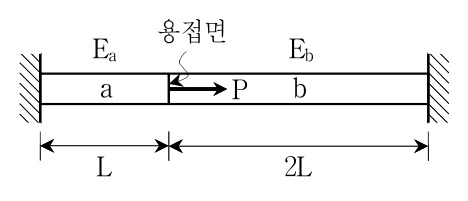

그림과 같이 a, b 두 부재가 용접되어 양단이 구속되어 있다. 하중 P가 용접면에 작용할 때, 하중 P에 의해 부재 a에 발생되는 축응력은? (단, 두 부재의 단면적 A는 동일하고, 부재 a와 b의 탄성계수는 각각 E_a와 E_b이며, E_a ＝ 2E_b이다)

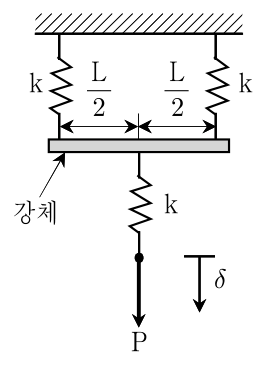

그림과 같이 하중 P를 세 개의 스프링이 지지하고 있다. 하중 P에 의한 변위 $\delta$는? (단, 자중은 무시한다)

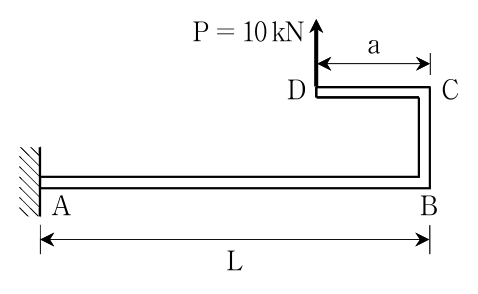

그림과 같은 구조물에서 D점에 작용하는 하중 P에 의하여 B점에 발생하는 처짐이 0일 때, a의 길이[m]는? (단, 구조물의 자중은 무시하며, 길이 L ＝ 10 m, 휨강성 EI ＝ 100 kN·m²이다)

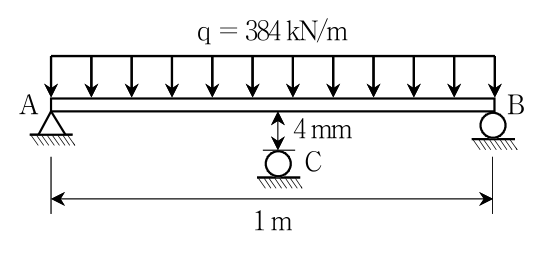

그림과 같이 길이 1 m인 단순보의 중앙점 아래 4 mm 떨어진 곳에 지점 C가 있고, 전 구간에 384 kN/m의 등분포하중이 작용할 때, 지점 C에서 상향으로 발생하는 수직반력 R_C[kN]는? (단, EI ＝ 1,000 kN·m²이고, 자중은 무시한다)

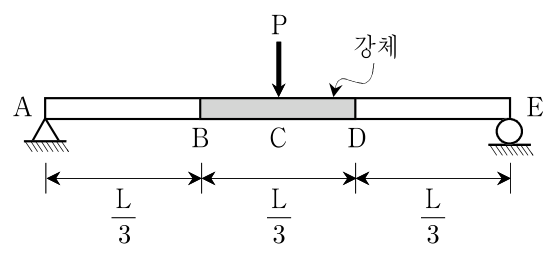

그림과 같이 단순보에 집중하중 P가 보의 중앙점 C에 작용할 때, C점의 수직처짐의 크기는? (단, AB 및 DE 구간의 휨강성은 EI이고, BD 구간은 강체이며, 보의 자중은 무시한다)

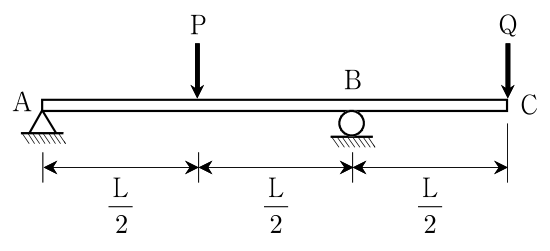

그림과 같이 휨강성 EI가 일정한 내민보에서 자유단 C점의 처짐이 0이 되기 위한 하중의 크기 비$\left(\frac{\mathrm{P}}{\mathrm{Q}}\right)$는? (단, 자중은 무시한다)
