9급 지방직 응용역학개론 2019년 기출문제

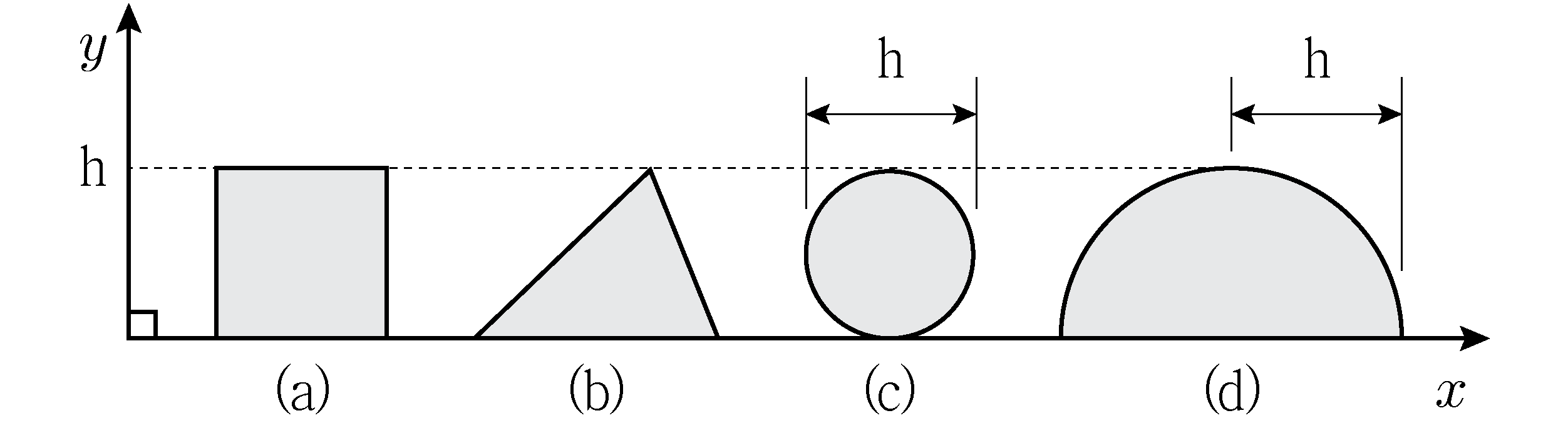

그림과 같이 $x-y$ 평면 상에 있는 단면 중 도심의 $y$좌표 값이 가장 작은 것은?

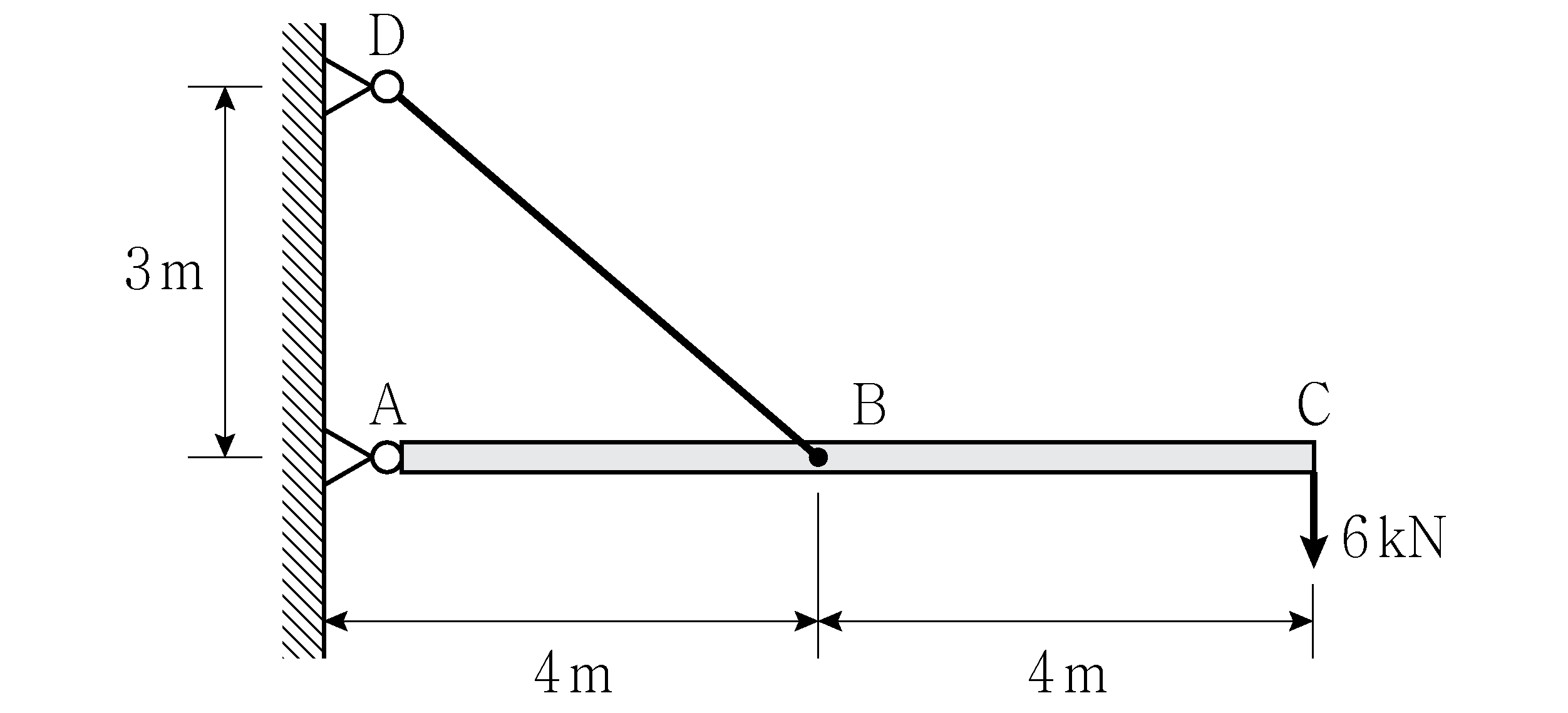

그림과 같이 강체로 된 보가 케이블로 B점에서 지지되고 있다. C점에 수직하중이 작용할 때, 부재 AB에 발생되는 축력의 크기[kN]는? (단, 모든 부재의 자중은 무시한다)

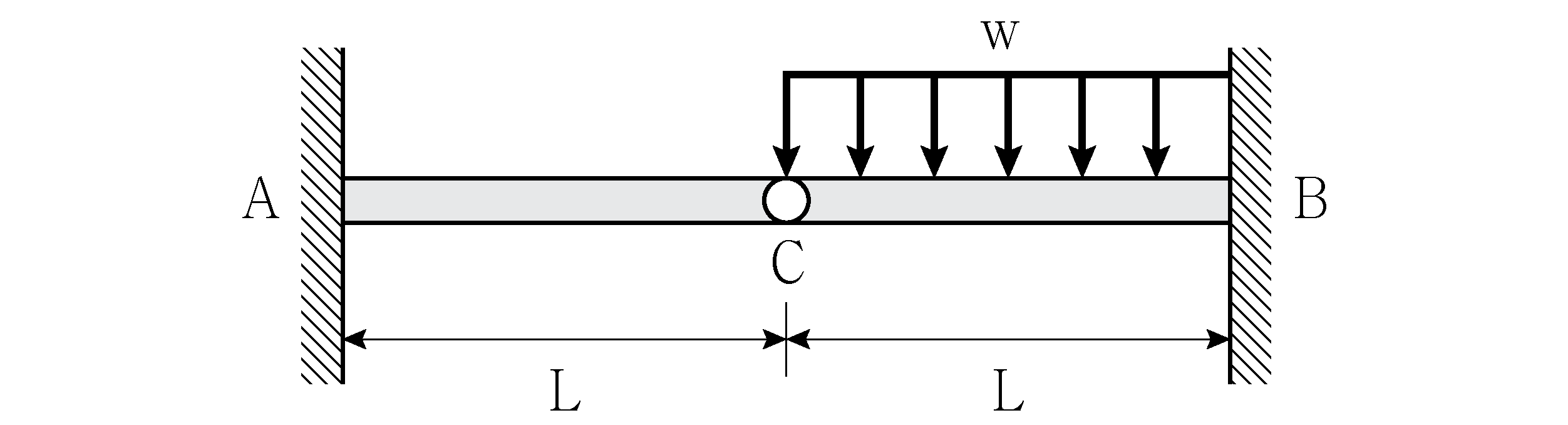

그림과 같이 C점에 내부힌지가 있는 보의 지점 A와 B에서 수직반력의 비 R_A/R_B는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

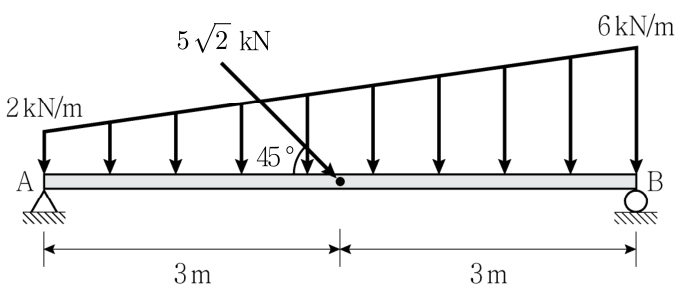

그림과 같은 분포하중과 집중하중을 받는 단순보에서 지점 A의 수직반력 크기[kN]는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

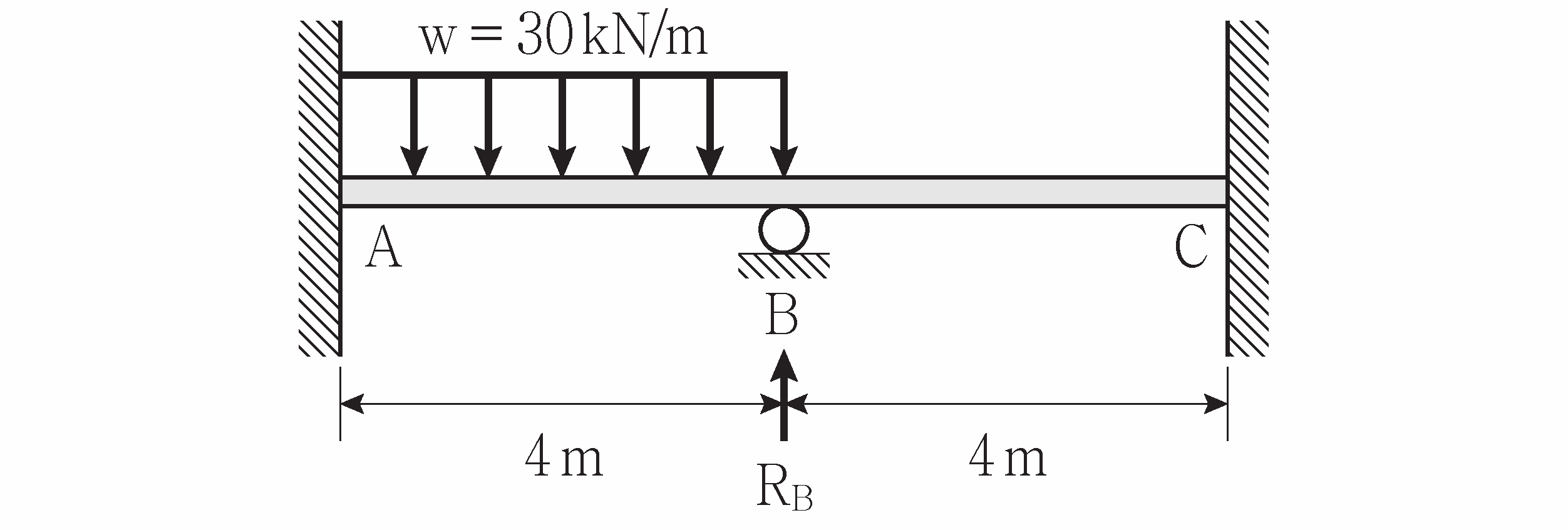

그림과 같은 부정정보에서 지점 B에 발생하는 수직반력 R_B의 크기[kN]는? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

그림과 같은 트러스 구조물에서 부재 BC의 부재력 크기[kN]는? (단, 모든 자중은 무시한다)

그림과 같은 등분포하중이 작용하는 단순보에서 최대휨모멘트가 발생되는 거릿값($x$)과 최대휨모멘트 값($\mathrm{M}$)의 비$\left[\frac{x}{\mathrm{M}}\right]$는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시하며, 최대휨모멘트의 발생지점은 지점 A로부터의 거리이다)

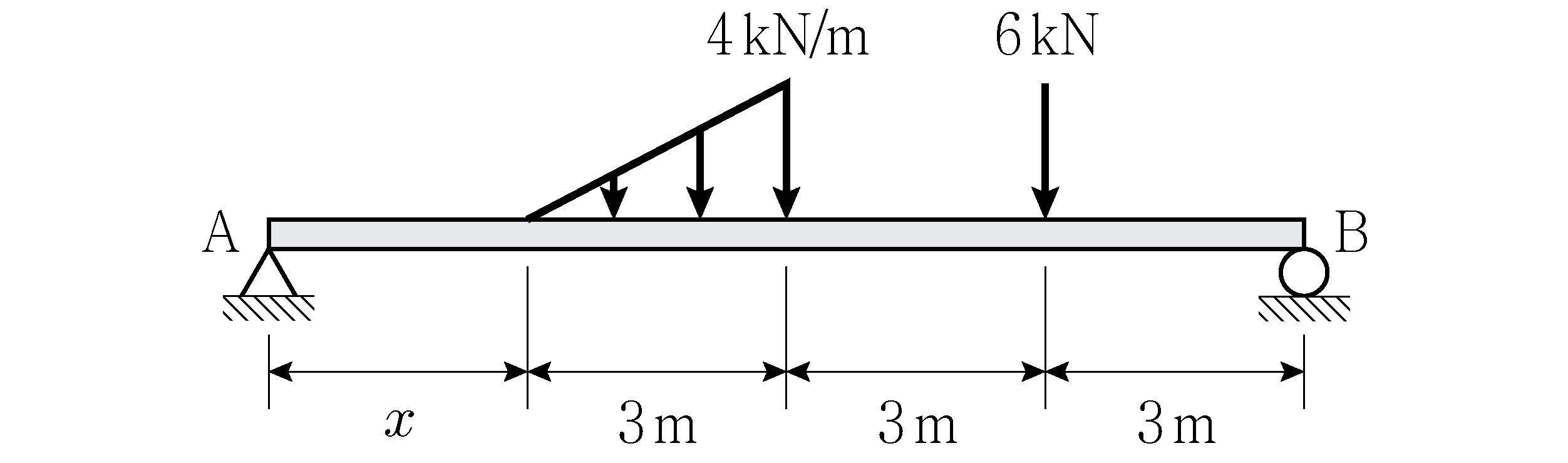

그림과 같은 단순보에 하중이 작용할 때 지점 A, B에서 수직 반력 R_A 및 R_B가 2R_A ＝ R_B로 성립되기 위한 거리 $x$[m]는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

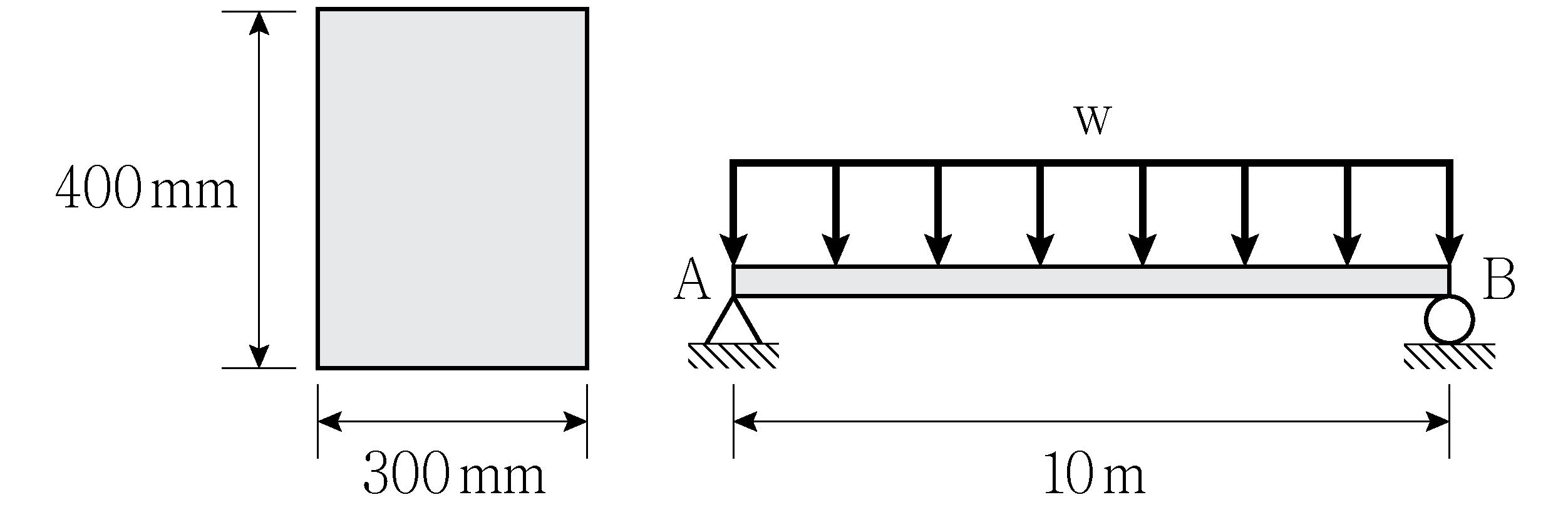

그림과 같이 폭 300 mm, 높이 400 mm의 직사각형 단면을 갖는 단순보의 허용 휨응력이 6 MPa이라면, 단순보에 작용시킬 수 있는 최대 등분포하중 w의 크기[kN/m]는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

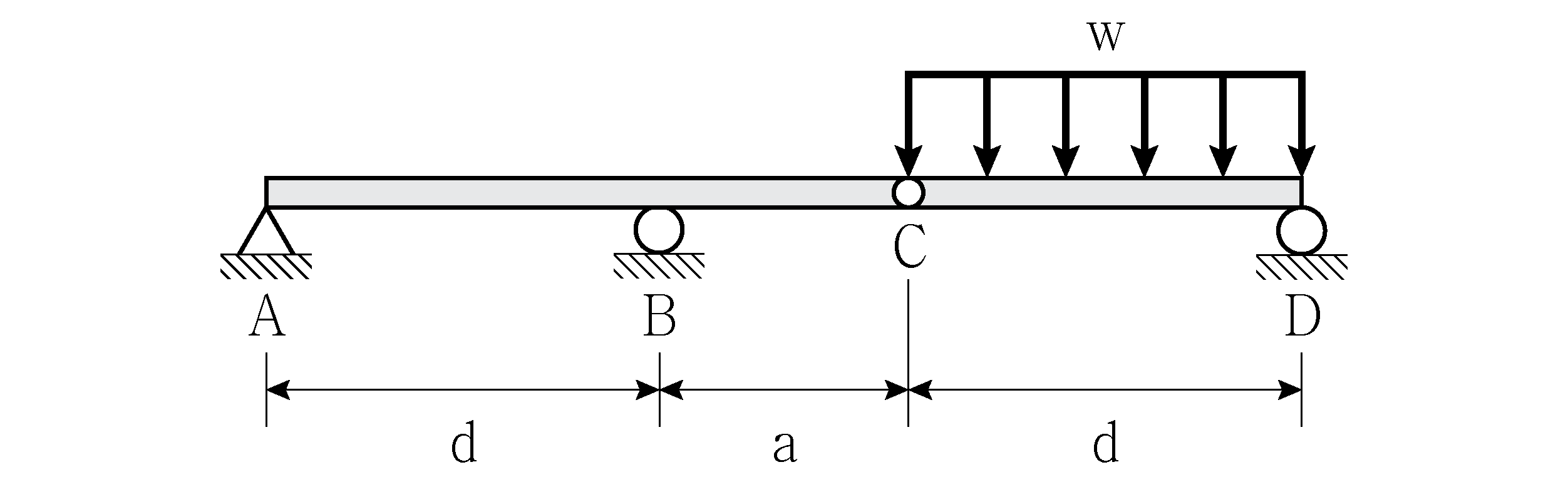

그림과 같이 내부힌지가 있는 보에서, 지점 B의 휨모멘트와 CD구간의 최대휨모멘트가 같게 되는 길이 a는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

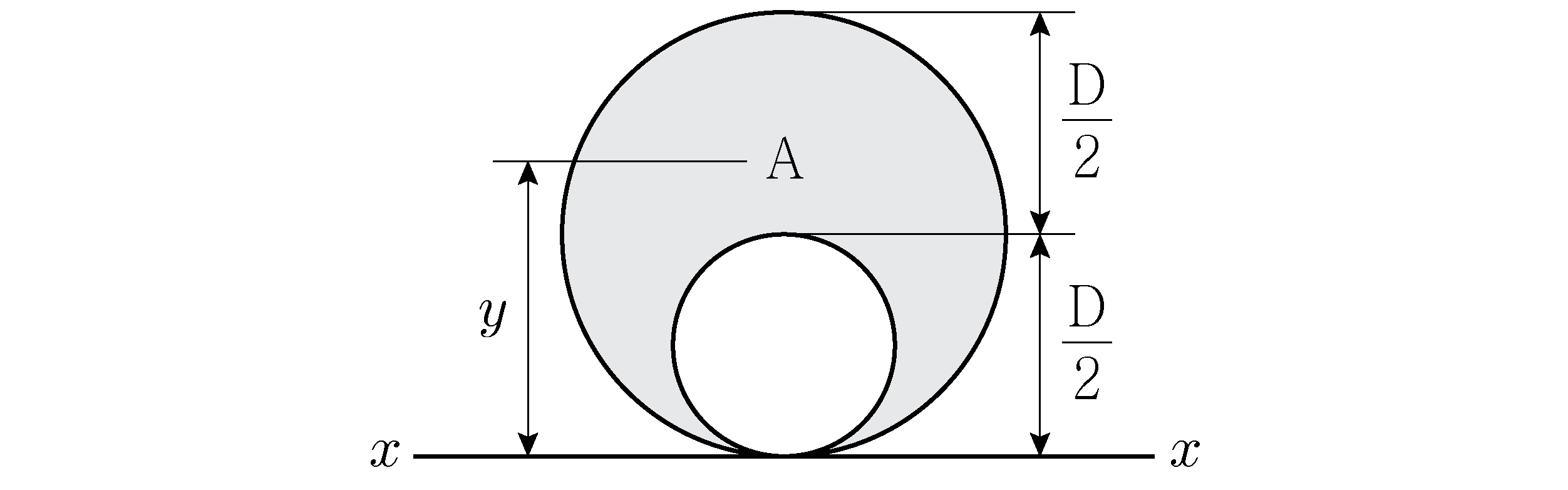

그림과 같은 음영 부분 A단면에서 $x-x$축으로부터 도심까지의 거리 $y$는?

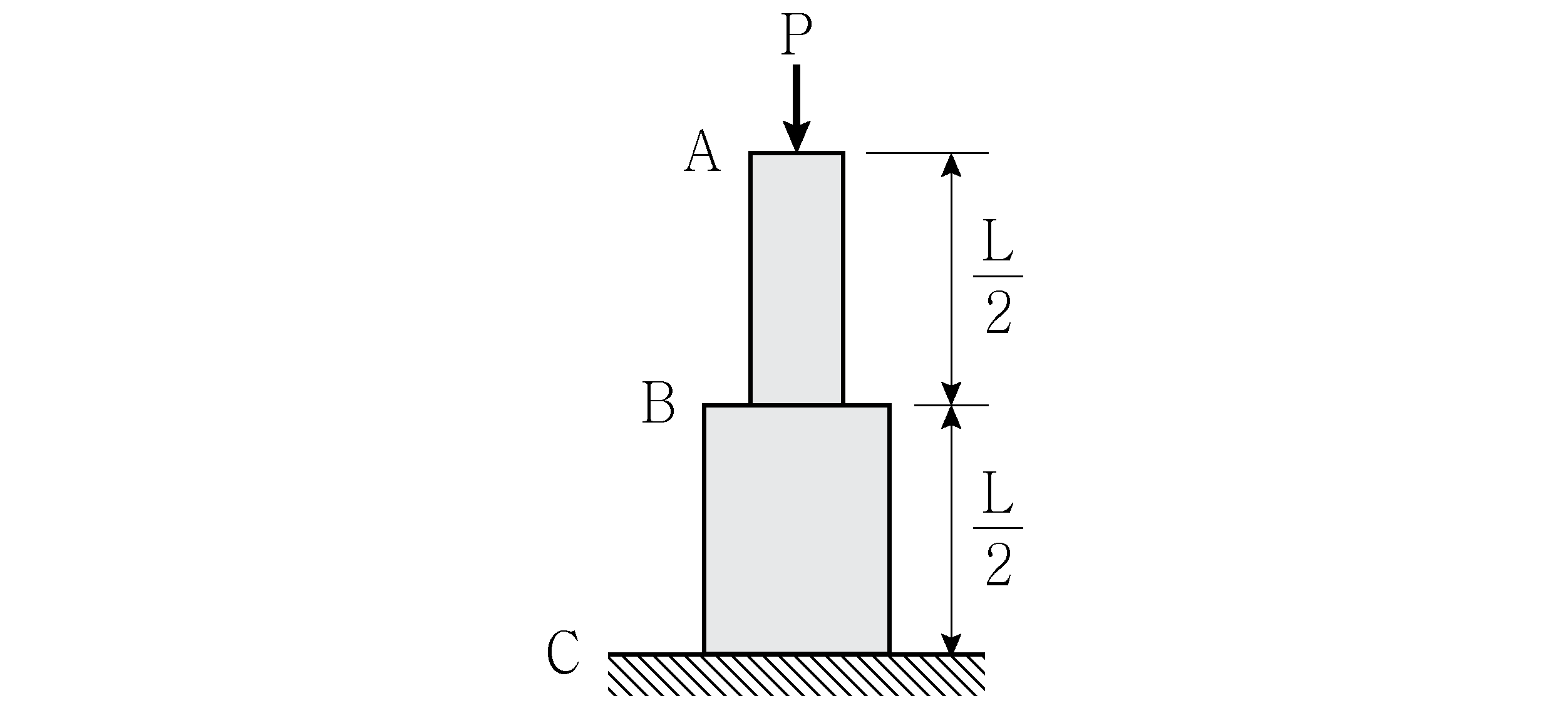

그림과 같이 재료와 길이가 동일하고 단면적이 다른 수직 부재가 축하중 P를 받고 있을 때, A점에서 발생하는 변위는 B점에서 발생하는 변위의 몇 배인가? (단, 구간 AB와 BC의 축강성은 각각 EA와 2EA이고, 부재의 자중은 무시한다)

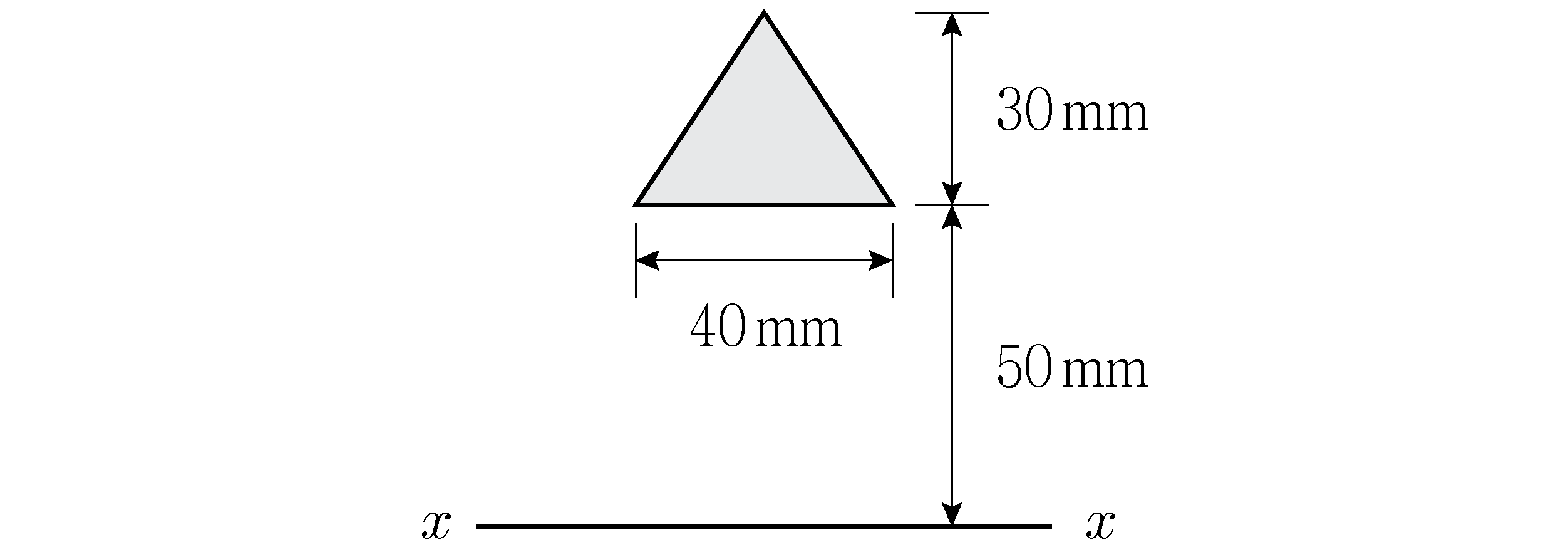

그림과 같은 삼각형 단면의 $x-x$축에 대한 단면2차모멘트 I_x[mm⁴]는?

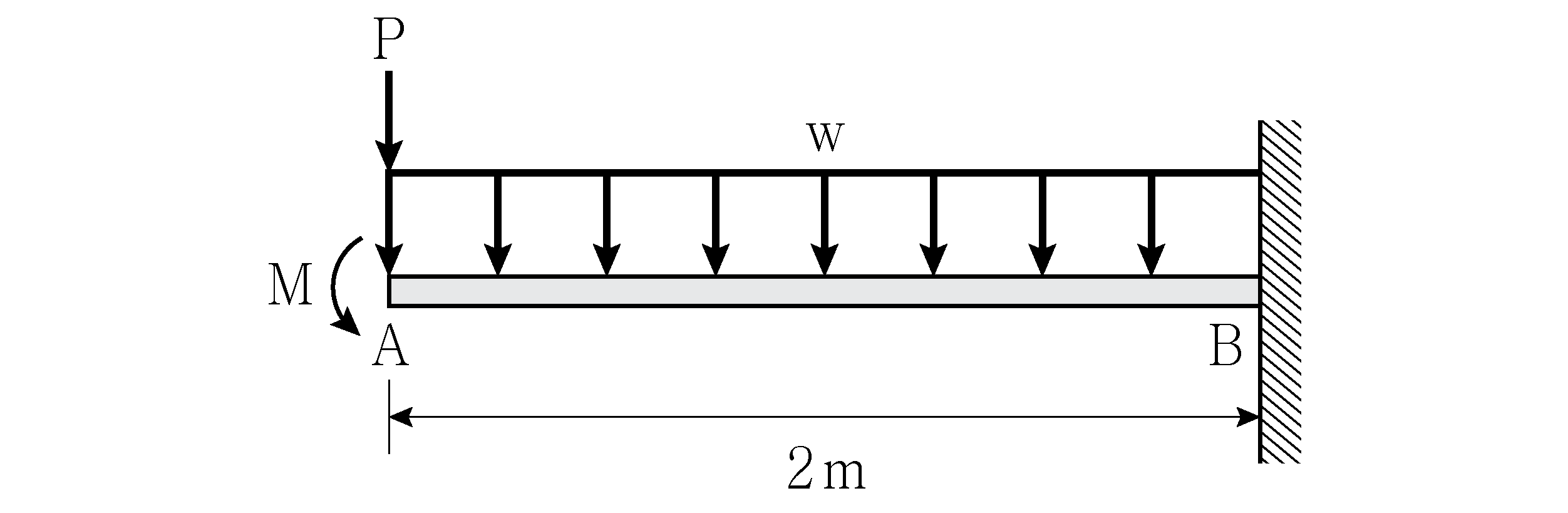

그림과 같이 캔틸레버보에 집중하중(P), 등분포하중(w), 모멘트하중(M)이 작용하고 있다. 자유단 A에 최대 수직처짐을 발생시키는 하중은 이 세 가지 중 어느 것이며, 보에 세 하중이 동시에 작용할 때 발생하는 수직처짐 $\delta$의 크기[mm]는? (단, P ＝ 10 kN, w ＝ 10 kN/m, M ＝ 10 kN·m, 휨강성 EI ＝ 2 × 10¹⁰ kN·mm²이고, 자중은 무시한다)

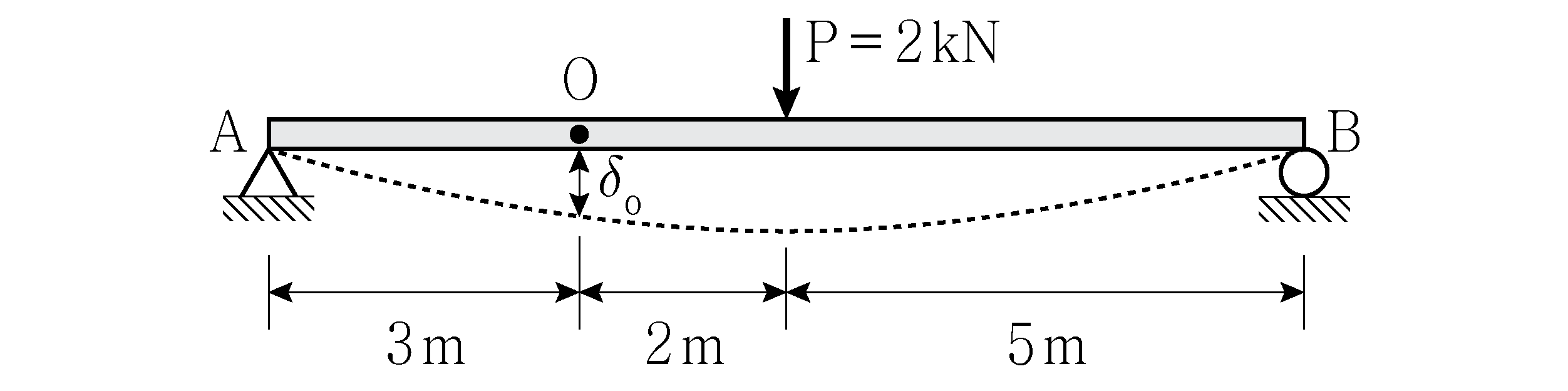

그림과 같은 단순보에서 집중하중이 작용할 때, O점에서의 수직 처짐 ${\delta }_{\mathrm{o}}$의 크기[mm]는? (단, 휨강성 EI ＝ 2 × 10¹² N·mm²이며, 자중은 무시한다)

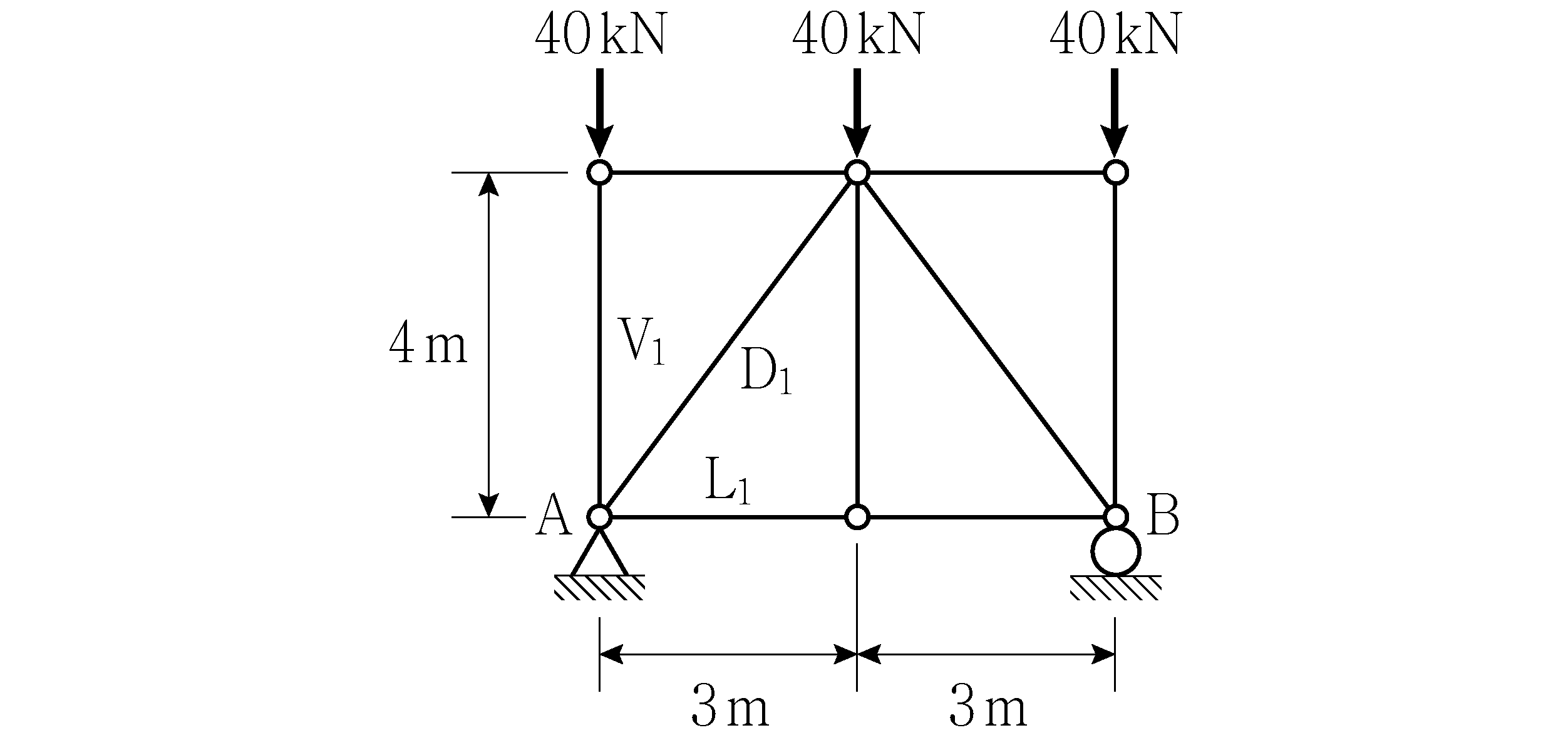

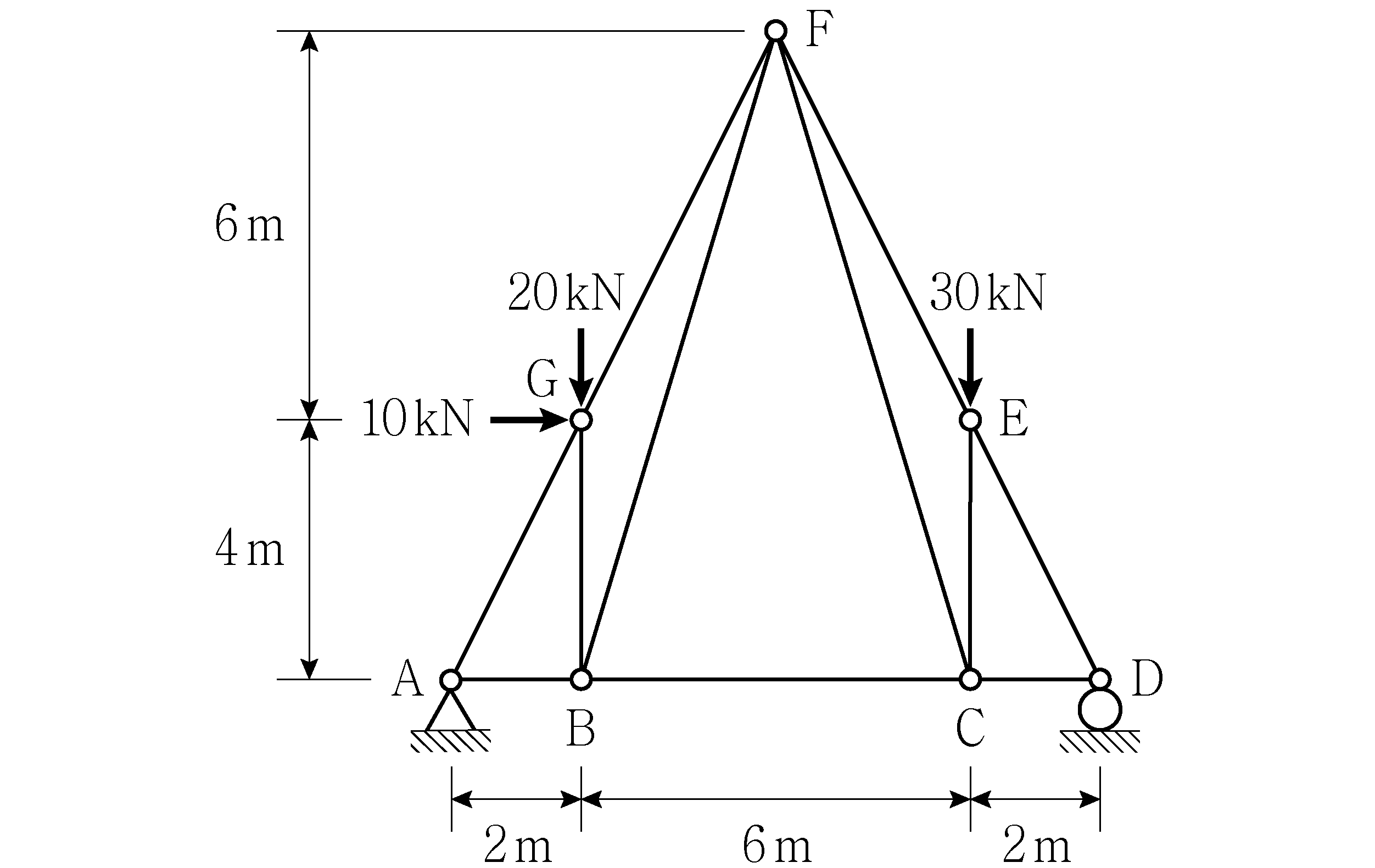

그림과 같은 하중을 받는 트러스에 대한 설명으로 옳지 않은 것은? (단, 모든 부재의 자중은 무시한다)

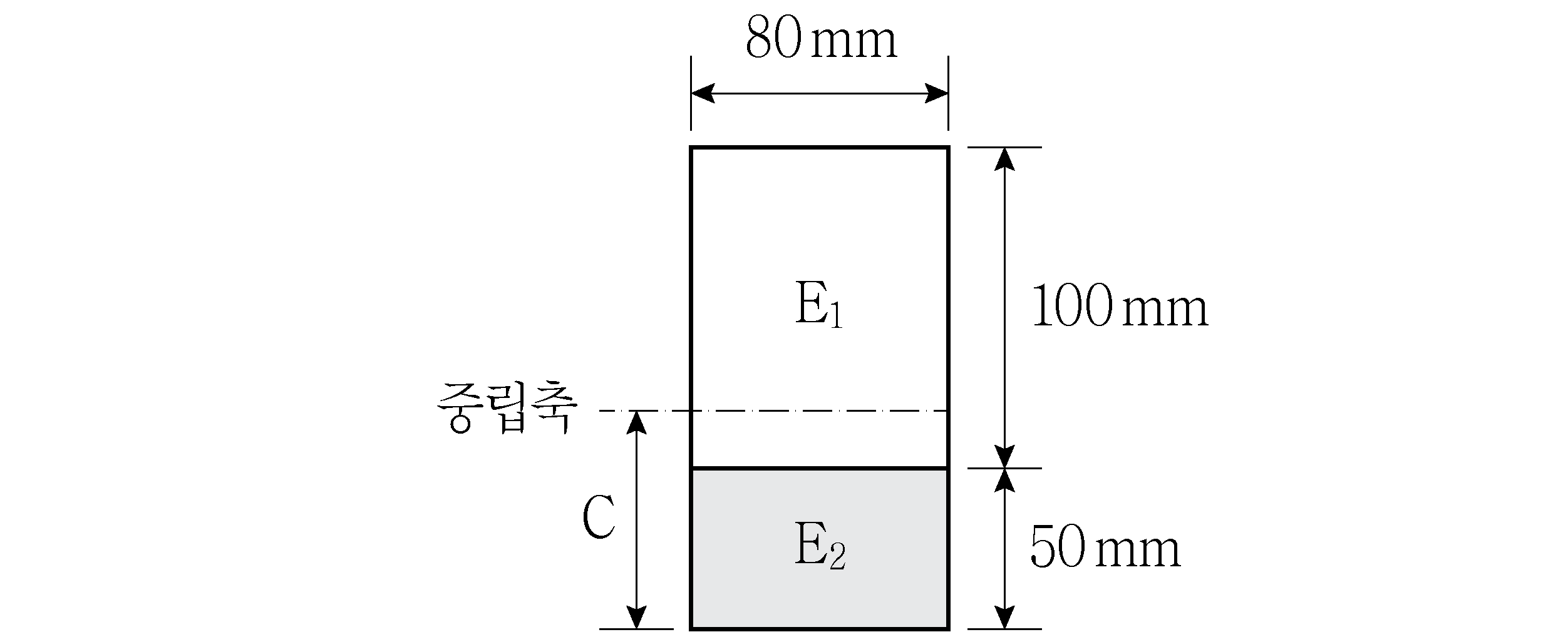

그림과 같이 두 개의 재료로 이루어진 합성 단면이 있다. 단면 하단으로부터 중립축까지의 거리 C [mm]는? (단, 각각 재료의 탄성계수는 E₁ ＝ 0.8 × 10⁵ MPa, E₂ ＝ 3.2 × 10⁵ MPa이다)

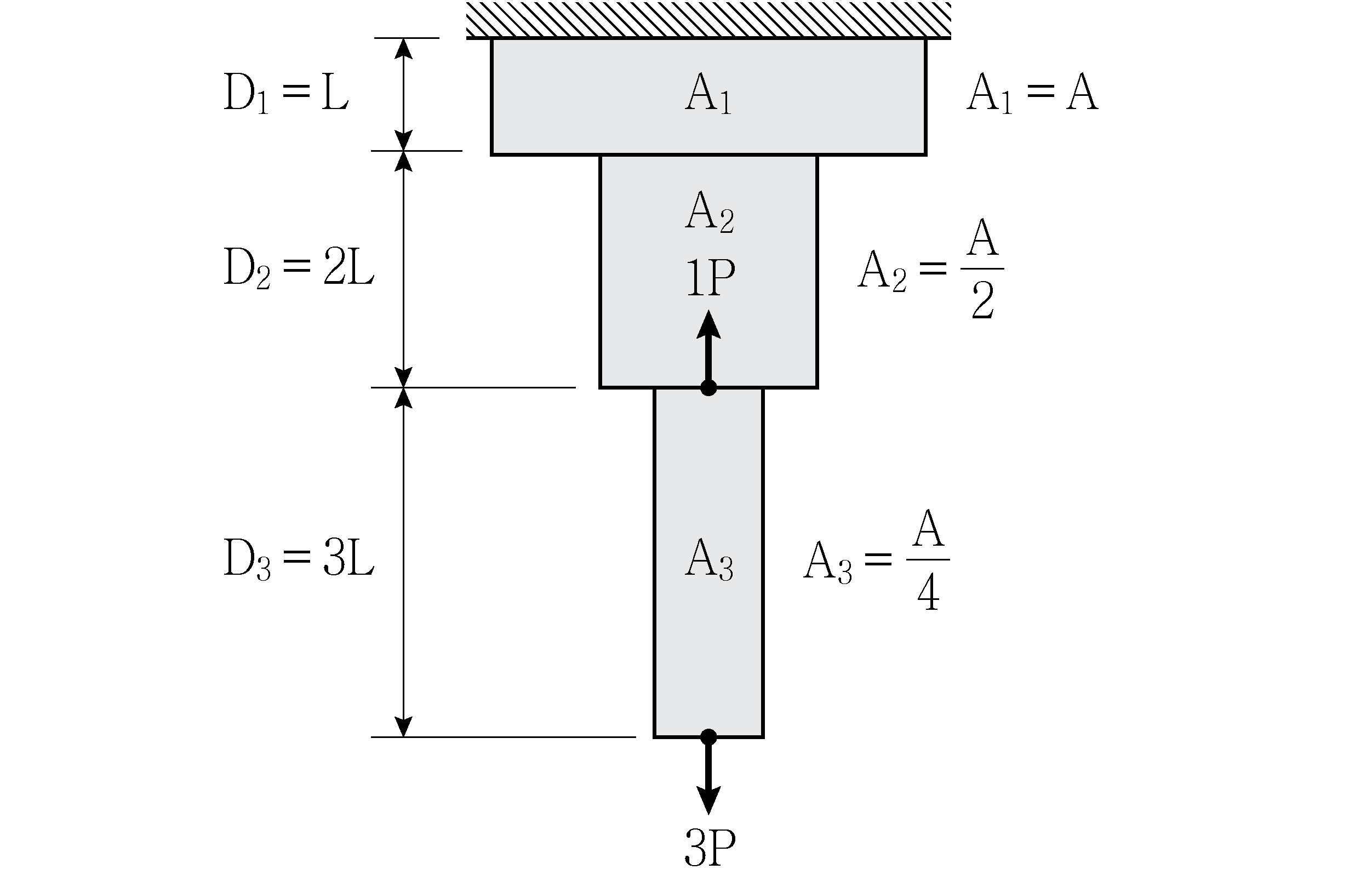

그림과 같은 부재에 2개의 축하중이 작용할 때 구간 D₁, D₂, D₃의 변위의 비(${\delta }_1$ : ${\delta }_2$ : ${\delta }_3$)는? (단, 모든 부재의 단면적은 A로 나타내며, 탄성계수 E는 일정하고, 자중은 무시한다)

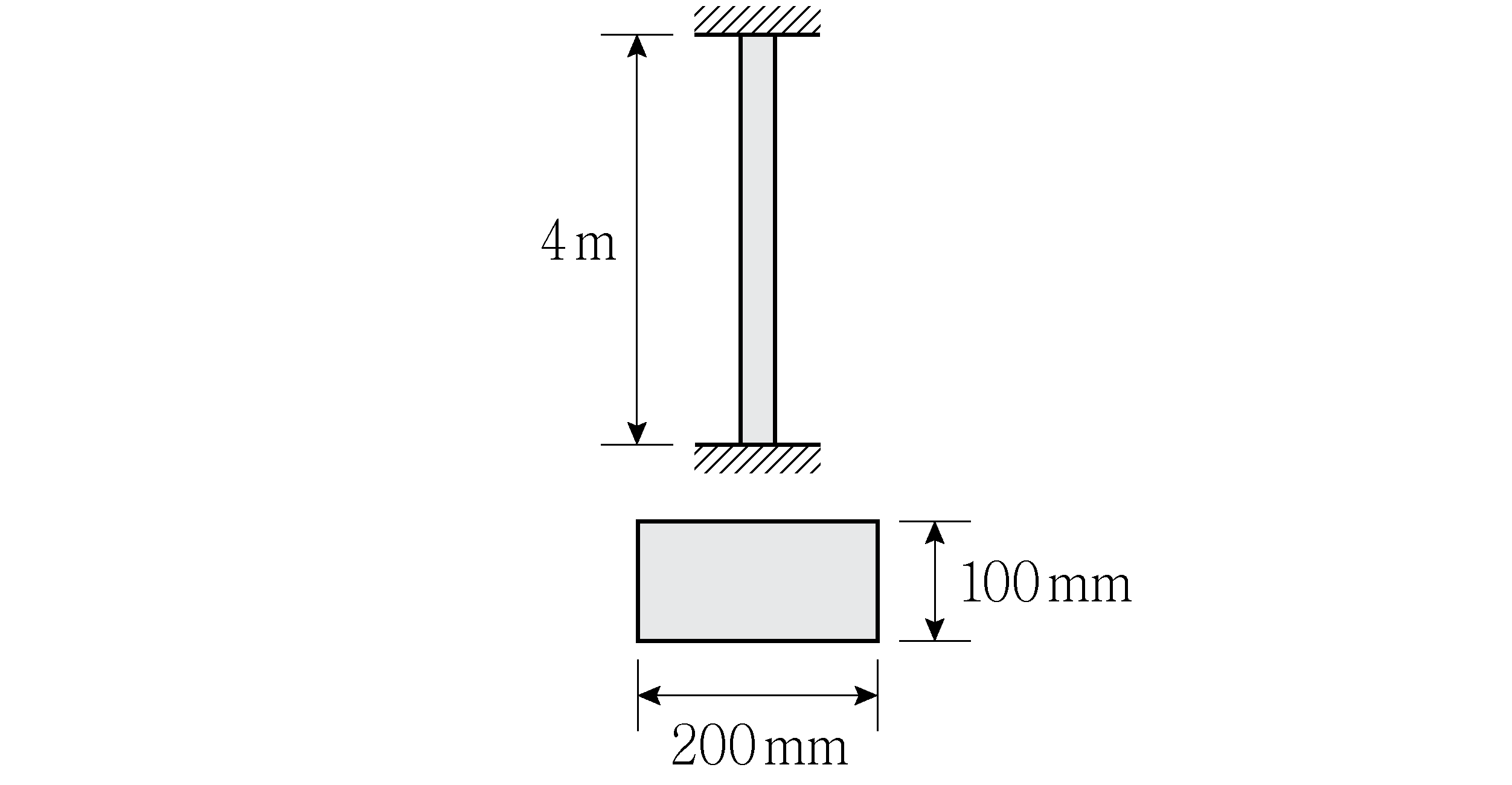

그림과 같이 양단이 고정지지된 직사각형 단면을 갖는 기둥의 최소 임계하중의 크기[kN]는? (단, 기둥의 탄성계수 E ＝ 210 GPa, ${\pi }^2$은 10으로 계산하며, 자중은 무시한다)

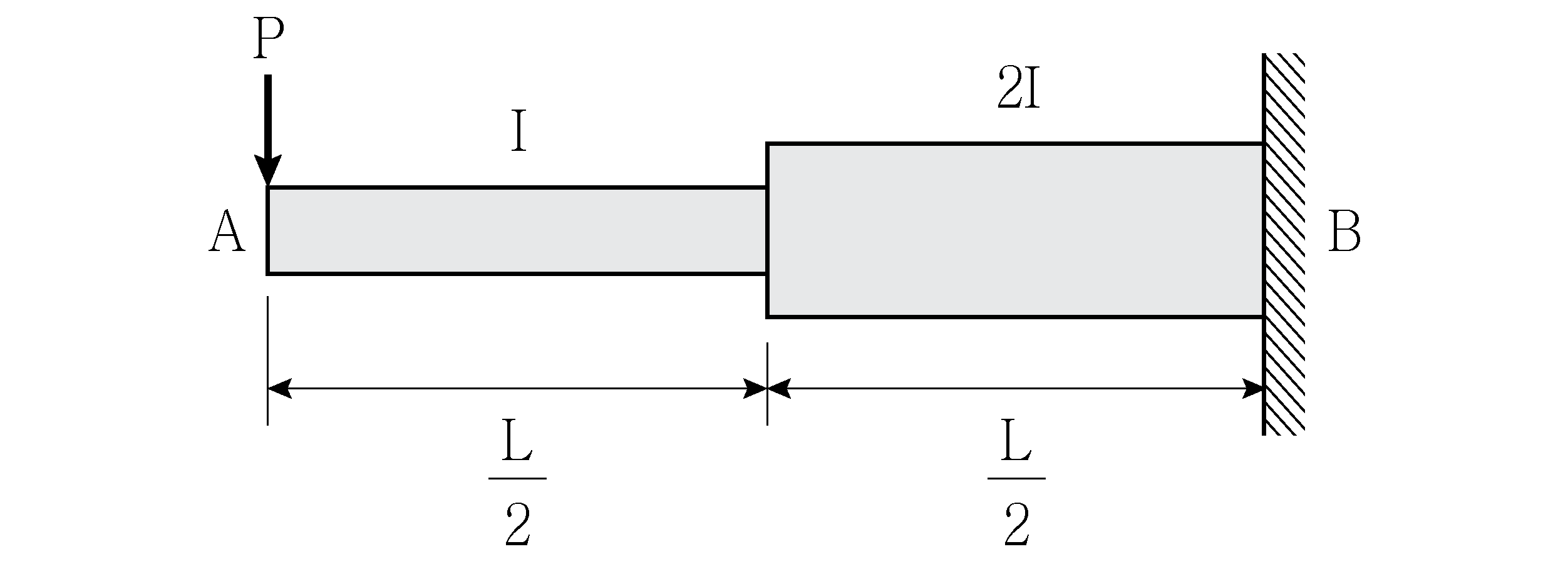

그림과 같은 변단면 캔틸레버보에서 A점의 수직처짐의 크기는? (단, 모든 부재의 탄성계수 E는 일정하고, 자중은 무시한다)
