9급 지방직 응용역학개론 2020년 기출문제

그림과 같이 O점에 작용하는 힘의 합력의 크기[kN]는?

그림과 같은 단면에서 $x$축으로부터 도심 G까지의 거리 $y_0$는?

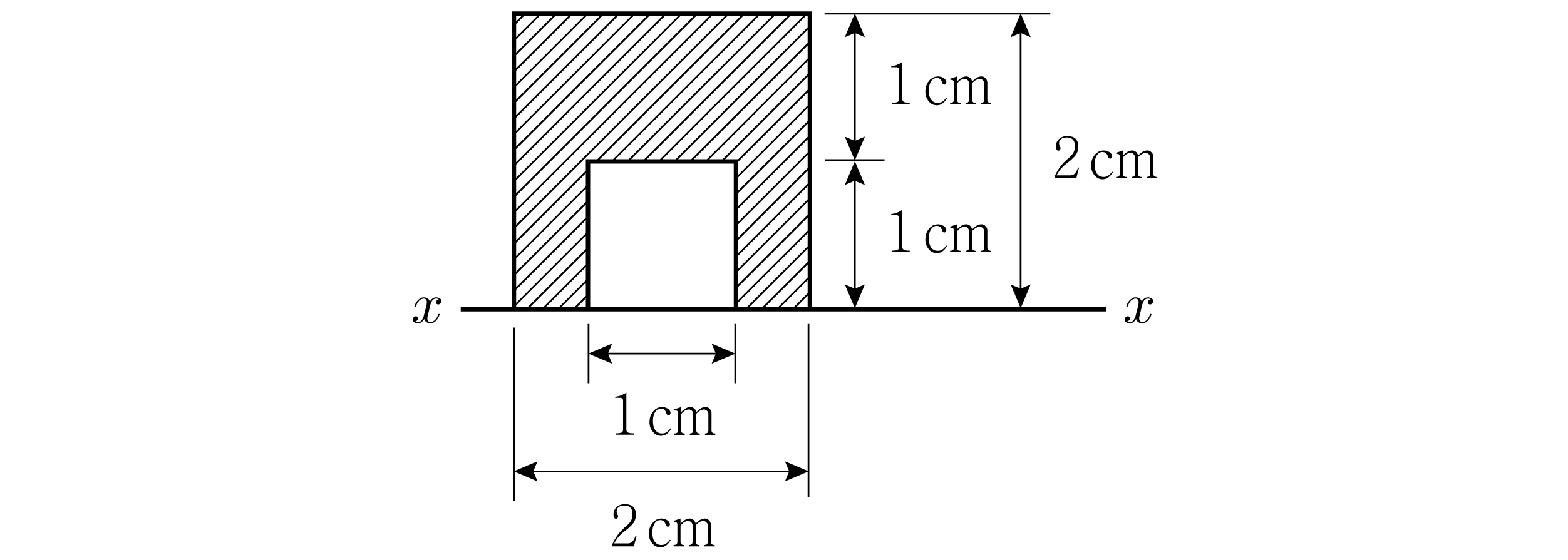

그림과 같이 빗금 친 도형의 $x-x$축에 대한 회전 반지름[cm]은?

그림과 같이 하중을 받는 내민보의 지점 B에서 수직반력의 크기가 0일 때, 하중 P₂의 크기[kN]는? (단, 구조물의 자중은 무시한다)

그림과 같이 하중을 받는 캔틸레버보에서 B점의 수직변위의 크기는 $C_1\frac{\mathrm{P}{\mathrm{L}}^3}{\mathrm{EI}}$이다. 상수 $C_1$은? (단, 휨강성 EI는 일정하며, 구조물의 자중은 무시한다)

그림과 같이 하중을 받는 트러스 구조물에서 부재 CG의 부재력의 크기[kN]는? (단, 구조물의 자중은 무시한다)

그림과 같이 축방향 하중을 받는 합성 부재에서 C점의 수평변위의 크기[mm]는? (단, 부재에서 AC 구간과 BC 구간의 탄성계수는 각각 50 GPa과 200 GPa이고, 단면적은 500 mm²으로 동일하며, 구조물의 좌굴 및 자중은 무시한다)

그림과 같이 양단이 고정된 수평부재에서 부재의 온도가 $\mathrm{\Delta T}$만큼 상승하여 40 MPa의 축방향 압축응력이 발생하였다. 상승한 온도 $\mathrm{\Delta T}$[°C]는? (단, 부재의 열팽창계수 $\alpha$ ＝ 1.0 × 10^-5/ °C, 탄성계수 E ＝ 200 GPa이며, 구조물의 좌굴 및 자중은 무시한다)

그림 (a)와 같이 양단 힌지로 지지된 길이 5 m 기둥의 오일러 좌굴하중이 360 kN일 때, 그림 (b)와 같이 일단 고정 타단 자유인 길이 3 m 기둥의 오일러 좌굴하중[kN]은? (단, 두 기둥의 단면은 동일하고, 탄성계수는 같으며, 구조물의 자중은 무시한다)

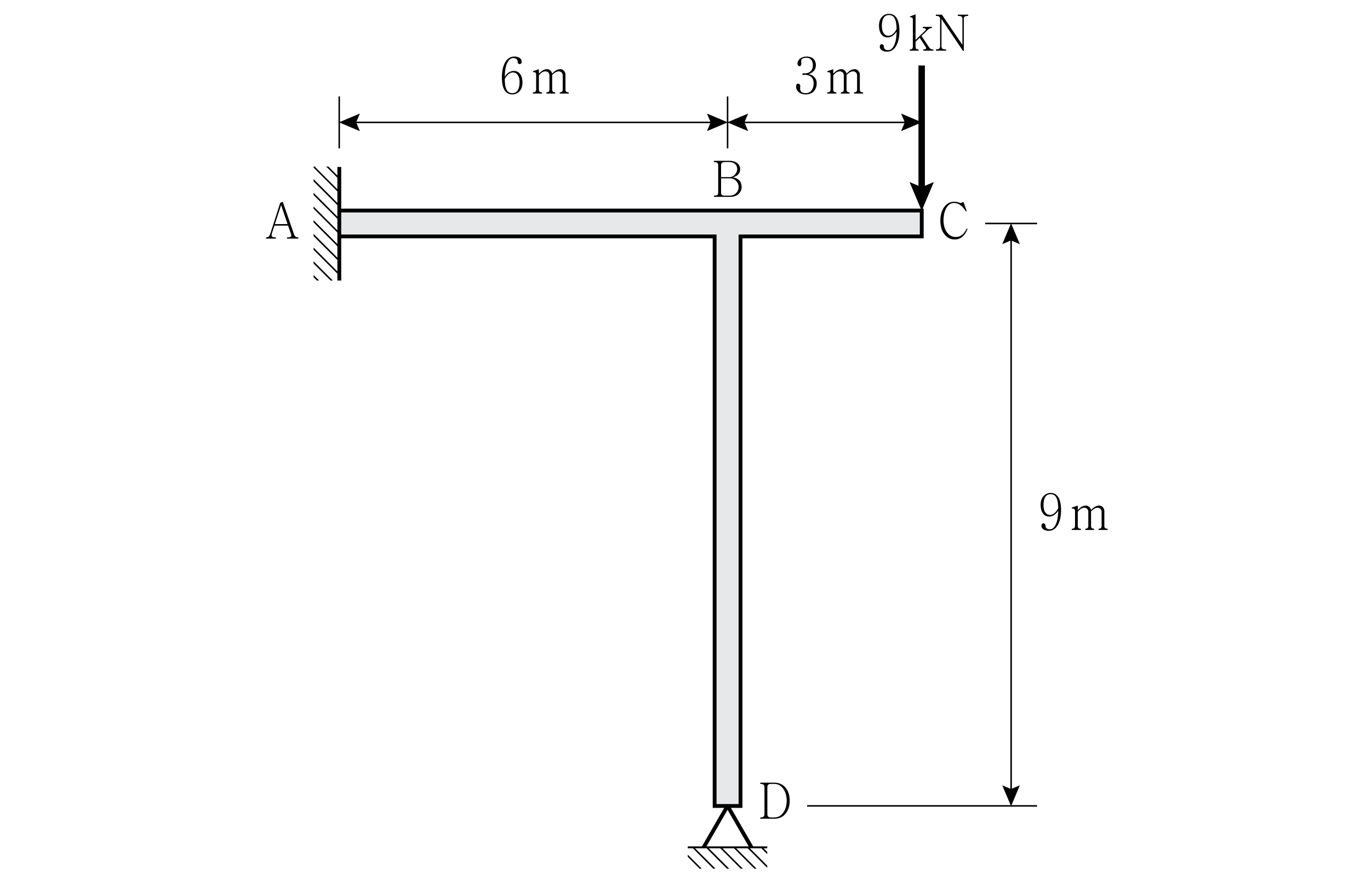

그림과 같이 하중을 받는 부정정 구조물의 지점 A에서 모멘트 반력의 크기[kN·m]는? (단, 휨강성 EI는 일정하고, 구조물의 자중 및 축방향 변형은 무시한다)

그림 (a), 그림 (b)와 같이 원형단면을 가지고 인장하중 P를 받는 부재의 인장변형률이 각각 ${ϵ}_{\mathrm{a}}$와 ${ϵ}_{\mathrm{b}}$일 때, 인장변형률 ${ϵ}_{\mathrm{a}}$에 대한 인장변형률 ${ϵ}_{\mathrm{b}}$의 비 ${ϵ}_{\mathrm{b}}$/${ϵ}_{\mathrm{a}}$는? (단, 그림 (a) 부재와 그림 (b) 부재의 길이는 각각 L과 2L, 지름은 각각 d와 2d이고, 두 부재는 동일한 재료로 만들어졌으며, 구조물의 자중은 무시한다)

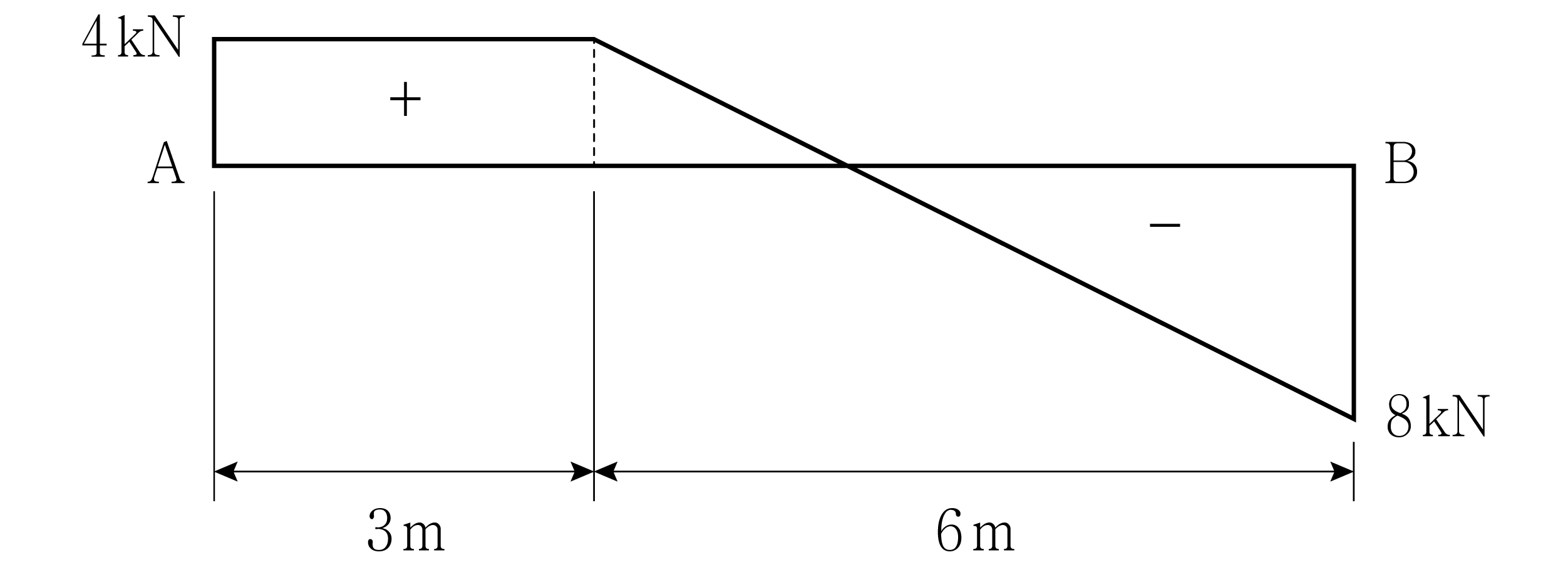

그림과 같은 전단력선도를 가지는 단순보 AB에서 최대 휨모멘트의 크기[kN·m]는? (단, 구조물의 자중은 무시한다)

그림 (a)와 같이 하중을 받는 단순보의 휨모멘트선도가 그림 (b)와 같을 때, E점에 작용하는 하중 P의 크기[kN]는? (단, 구조물의 자중은 무시한다)

그림과 같이 폭 100 mm, 높이가 200 mm의 직사각형 단면을 갖는 단순보의 허용 휨응력이 6 MPa이라면, 단순보에 작용시킬 수 있는 최대 집중하중 P의 크기[kN]는? (단, 휨강성 EI는 일정하고, 구조물의 자중은 무시한다)

균질한 등방성 탄성체에서 탄성계수는 240 GPa, 포아송비는 0.2일 때, 전단탄성계수[GPa]는?

그림과 같이 하중을 받는 게르버보에 발생하는 최대 휨모멘트의 크기[kN·m]는? (단, 휨강성 EI는 일정하고, 구조물의 자중은 무시한다)

그림과 같이 하중을 받는 내민보에서 C점의 수직변위의 크기는 $C_1\frac{\mathrm{w}{\mathrm{L}}^4}{\mathrm{EI}}$이다. 상수 $C_1$은? (단, 휨강성 EI는 일정하고, 구조물의 자중은 무시한다)

그림과 같은 평면응력 상태의 미소 요소에서 최대 주응력의 크기[MPa]는?

그림과 같이 하중을 받는 캔틸레버보의 지점 A에서 모멘트 반력의 크기가 0일 때, 하중 P의 크기[kN]는? (단, 구조물의 자중은 무시한다)

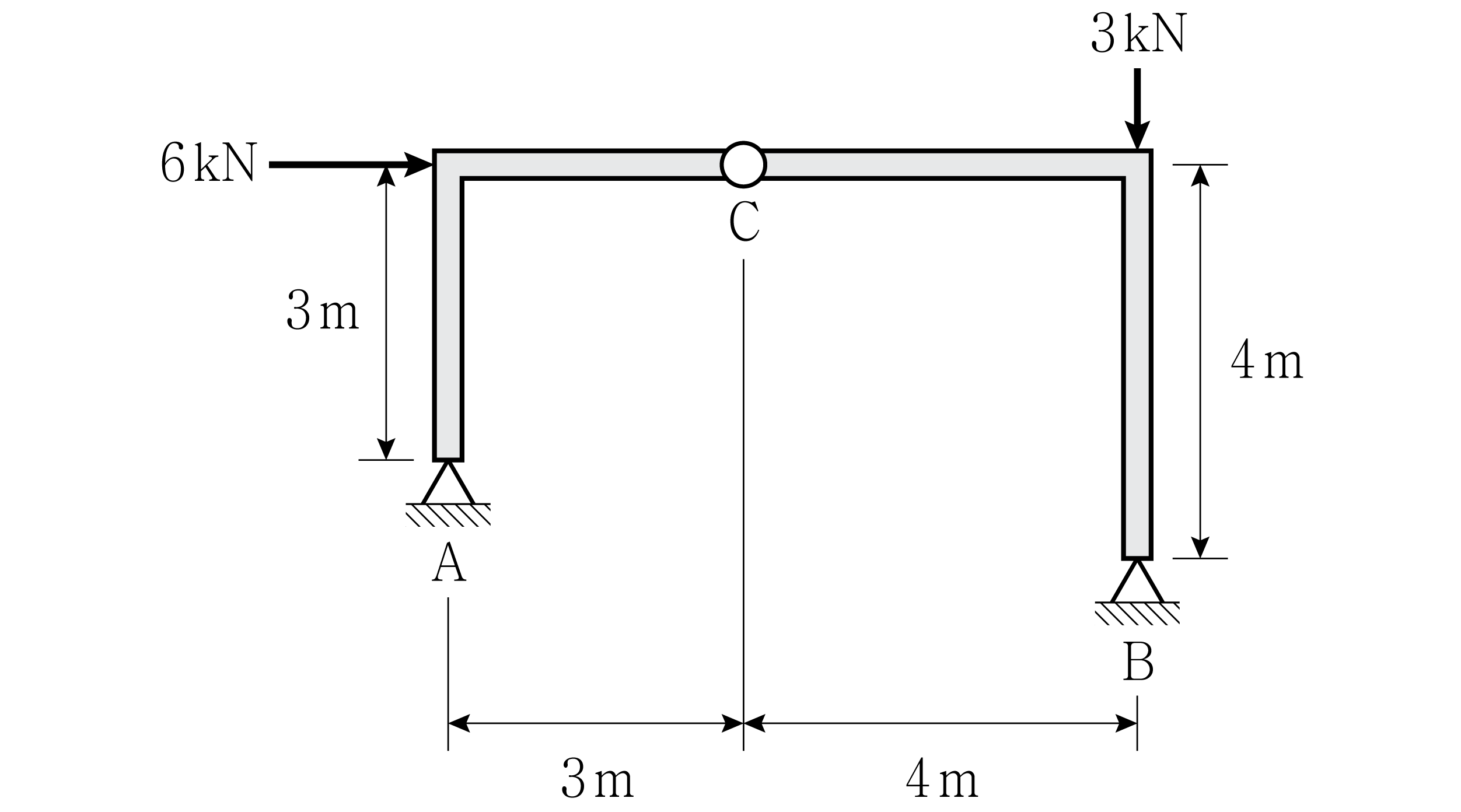

그림과 같이 C점에 내부힌지를 가지는 구조물의 지점 B에서 수직반력의 크기[kN]는? (단, 구조물의 자중은 무시한다)
