9급 지방직 응용역학개론 2021년 기출문제

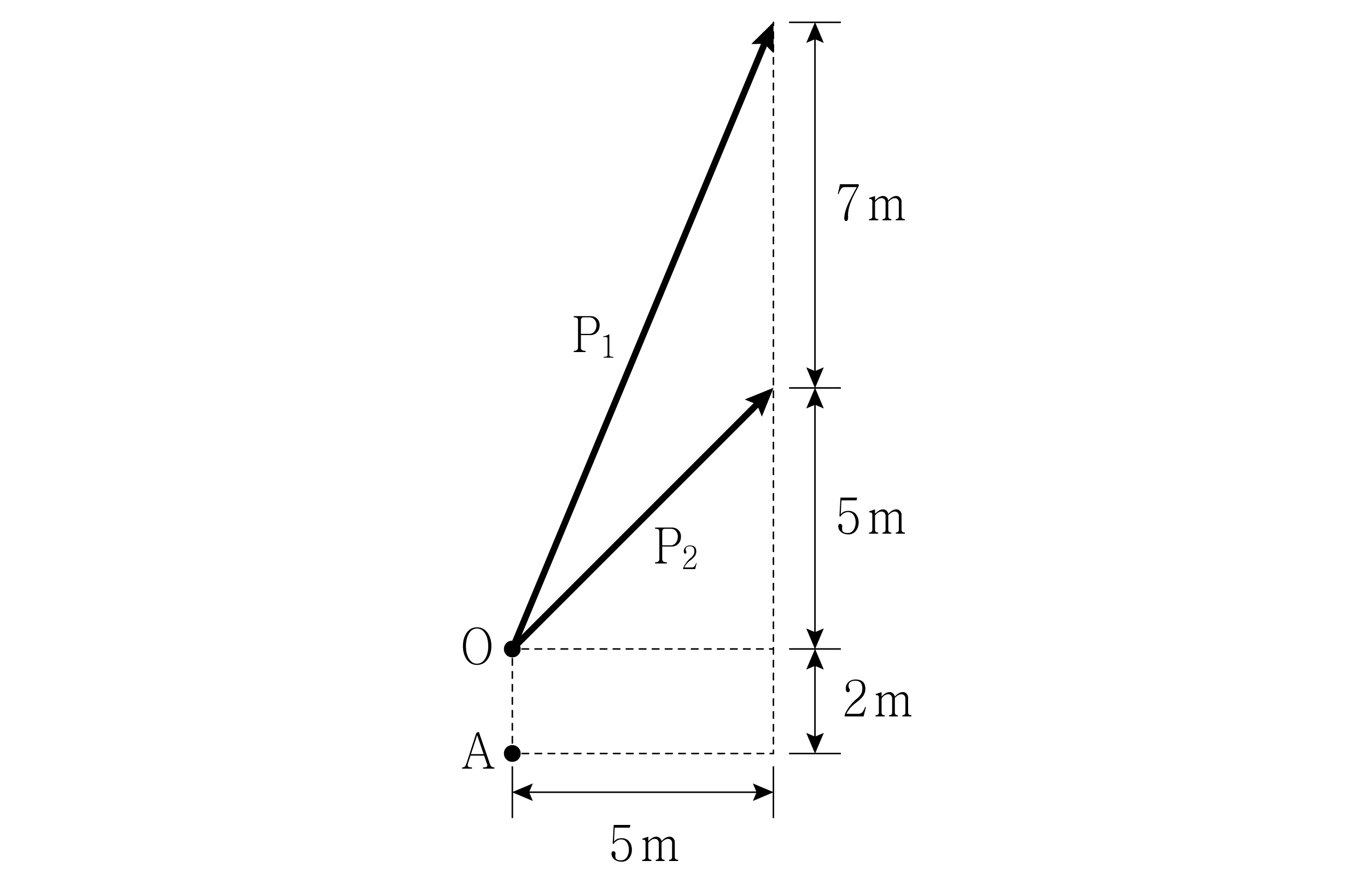

그림과 같이 P₁ ＝ 13 kN, P₂ ＝ $7\sqrt{2}$ kN의 힘이 O점에 작용할 때, A점에 대한 모멘트의 크기[kN·m]는?

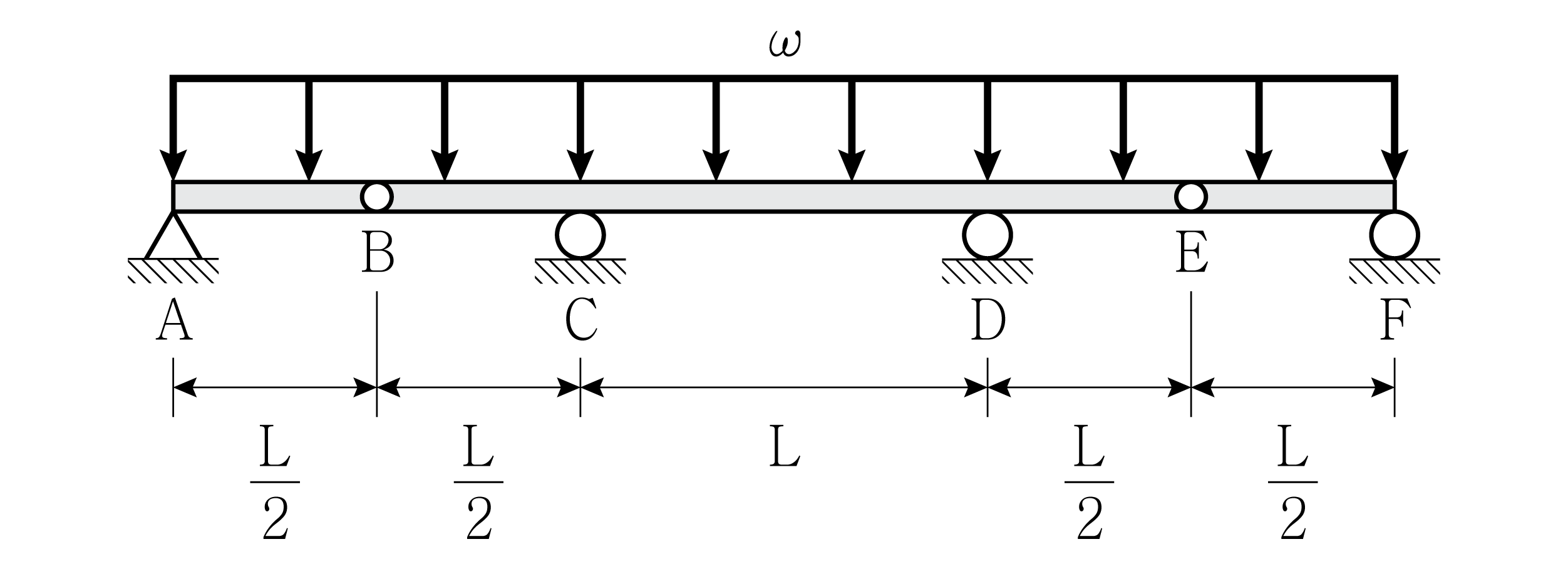

그림과 같은 게르버보에 대한 설명으로 옳지 않은 것은? (단, 구조물의 자중은 무시한다)

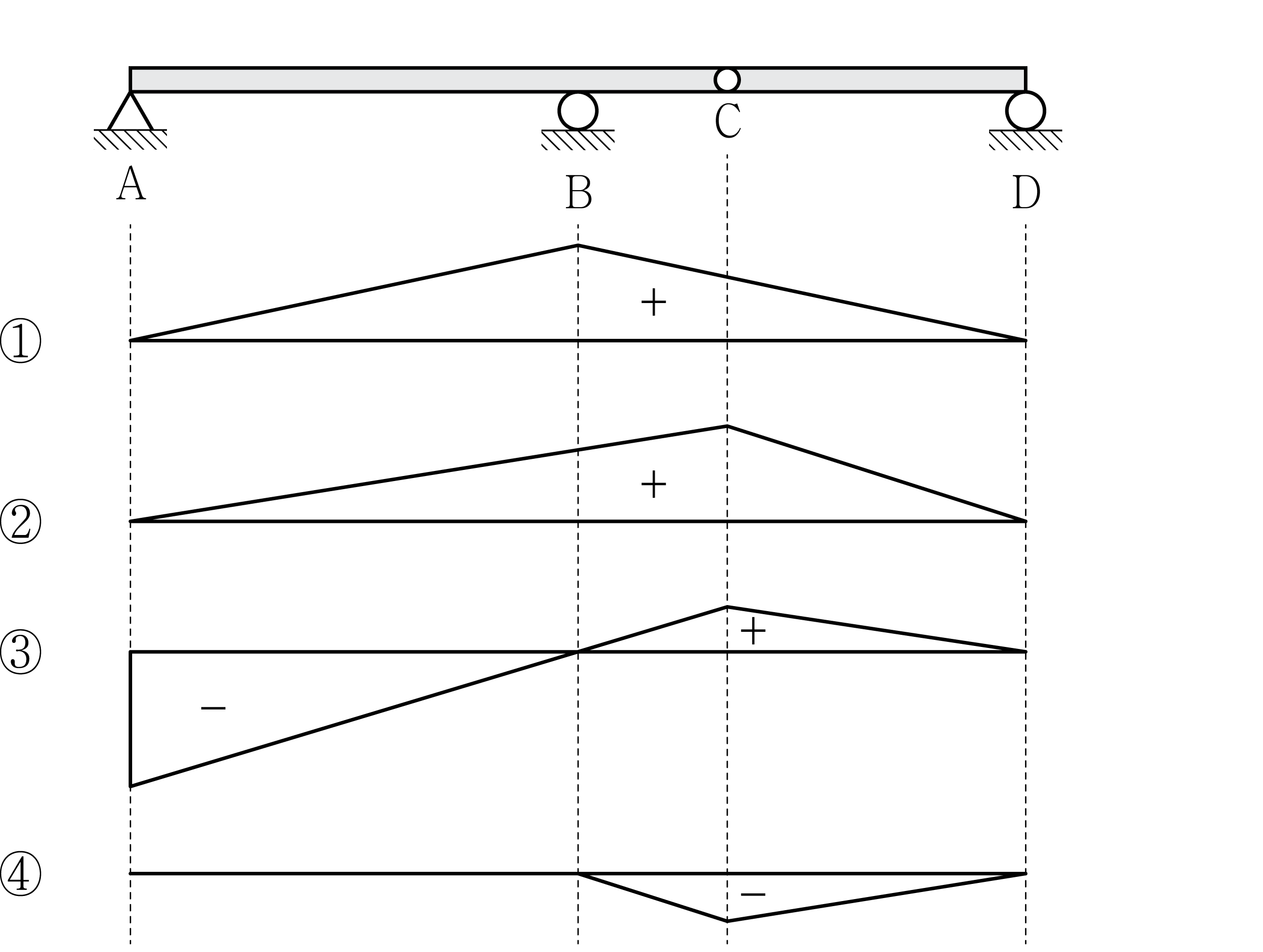

그림과 같이 내부 힌지를 가지고 있는 게르버보에서 B점의 정성적인 휨모멘트의 영향선은?

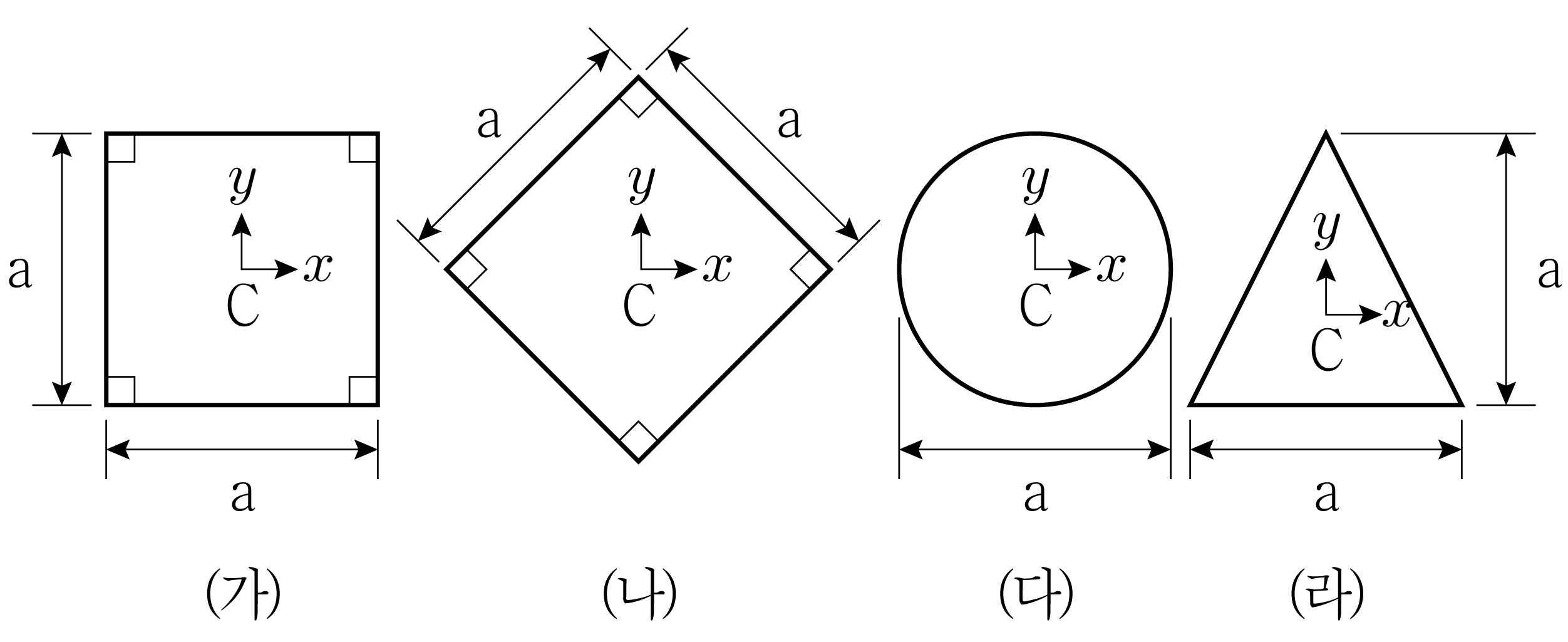

그림과 같이 도형의 도심 C의 $x$축에 대한 탄성단면계수의 크기가 큰 것부터 바르게 나열한 것은?

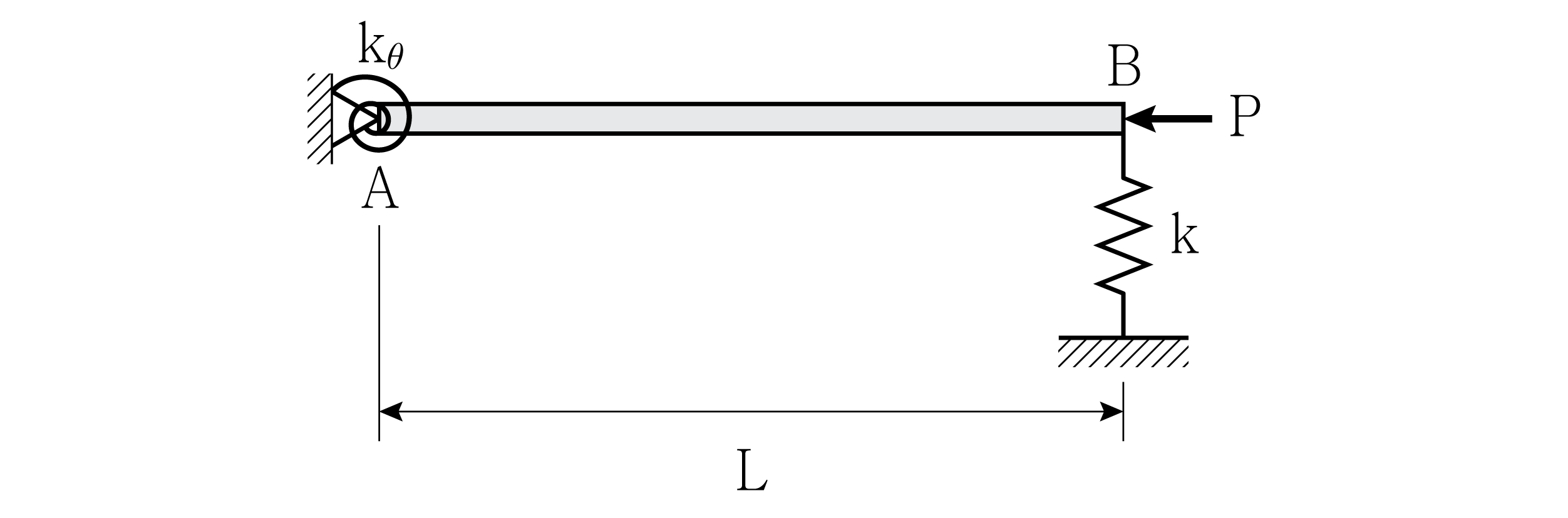

그림과 같이 압축력 P를 받는 길이가 L인 강체봉이 A점은 회전스프링(스프링 계수 ${\mathrm{k}}_{\theta }$)으로, B점은 병진스프링(스프링 계수 $\mathrm{k}$)으로 각각 지지되어 있다. 좌굴하중 P_cr의 크기는? (단, 봉의 자중은 무시하고, 미소변형이론을 적용한다)

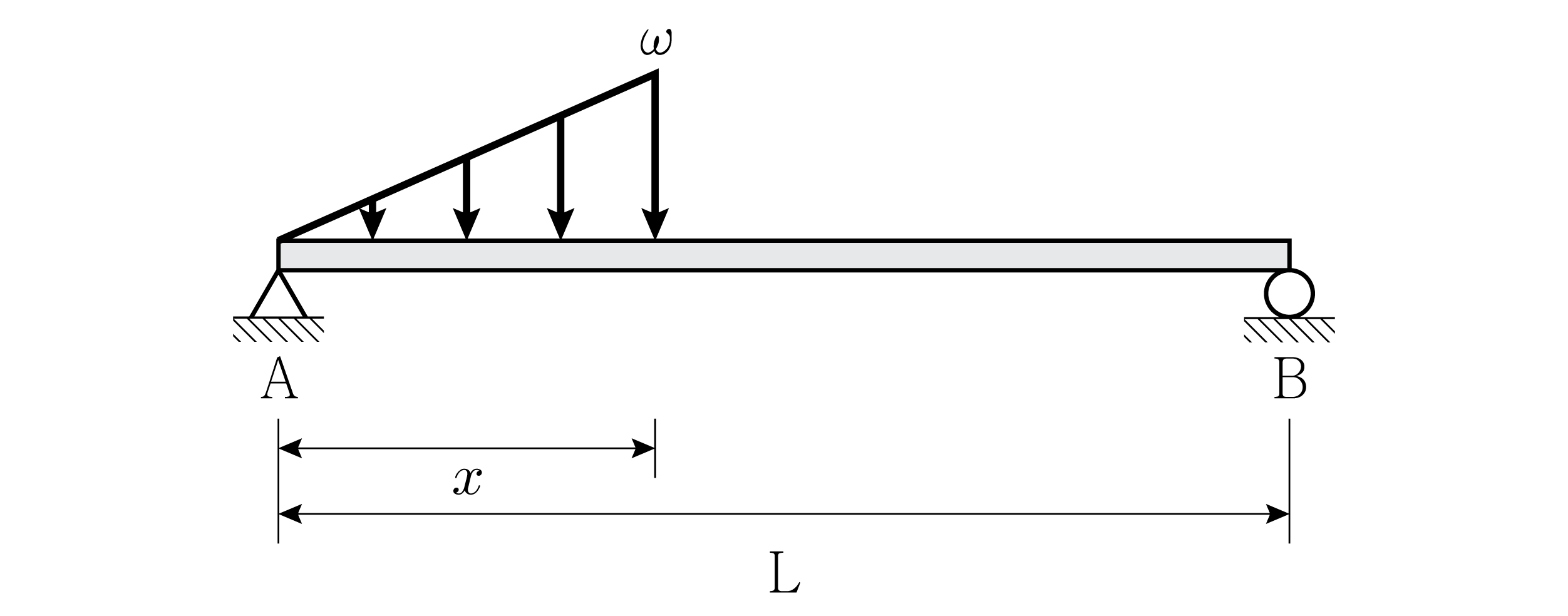

그림과 같이 길이가 L인 단순보에 삼각형 분포하중이 작용하고 있다. A점과 B점의 수직반력이 같다면, 삼각형 분포하중이 작용하는 거리 $x$는? (단, 구조물의 자중은 무시한다)

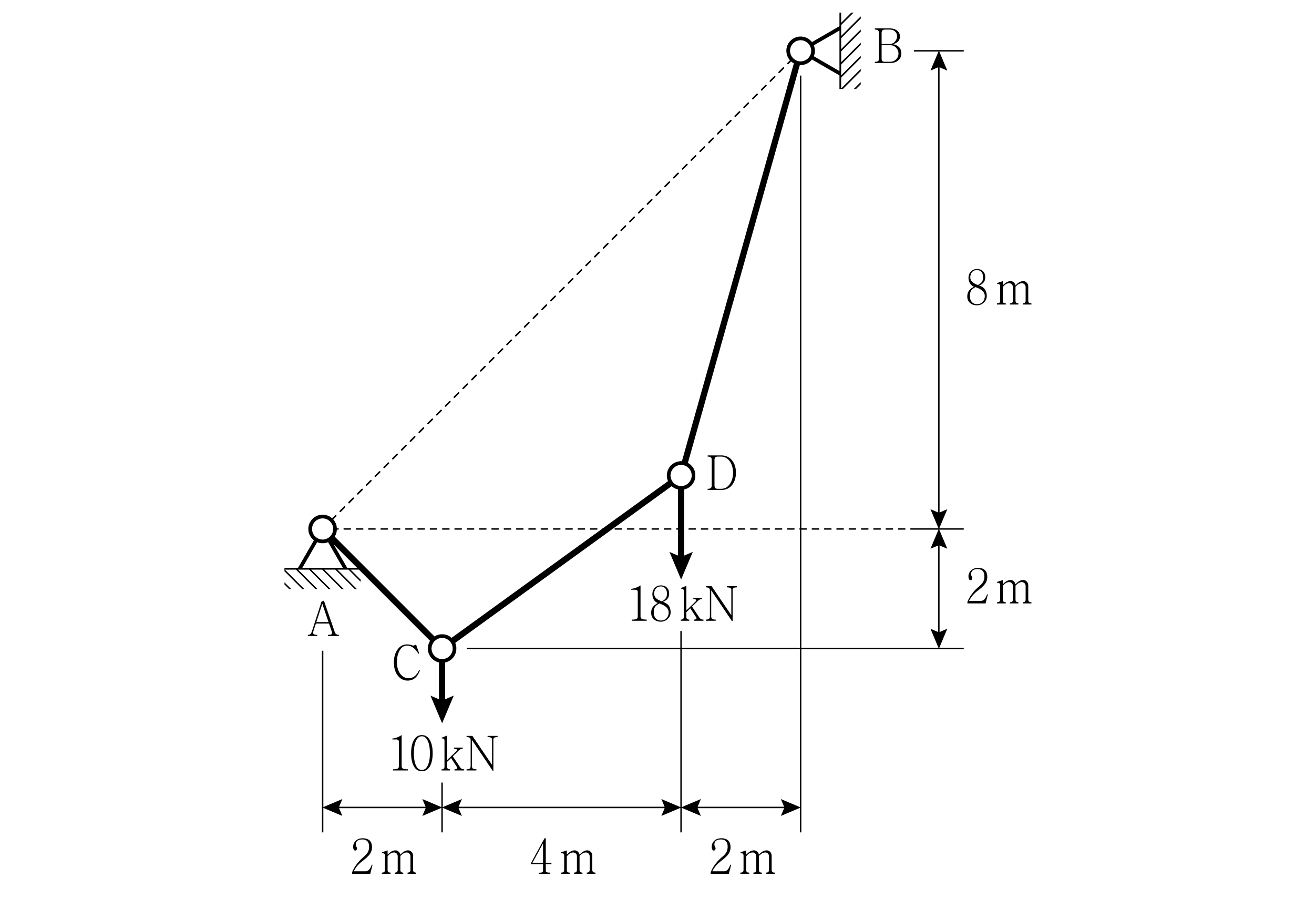

그림과 같이 집중하중을 받는 케이블로 구성된 구조물에서 힌지 지점 A에서 수평반력의 크기[kN]는? (단, 구조물의 자중은 무시한다)

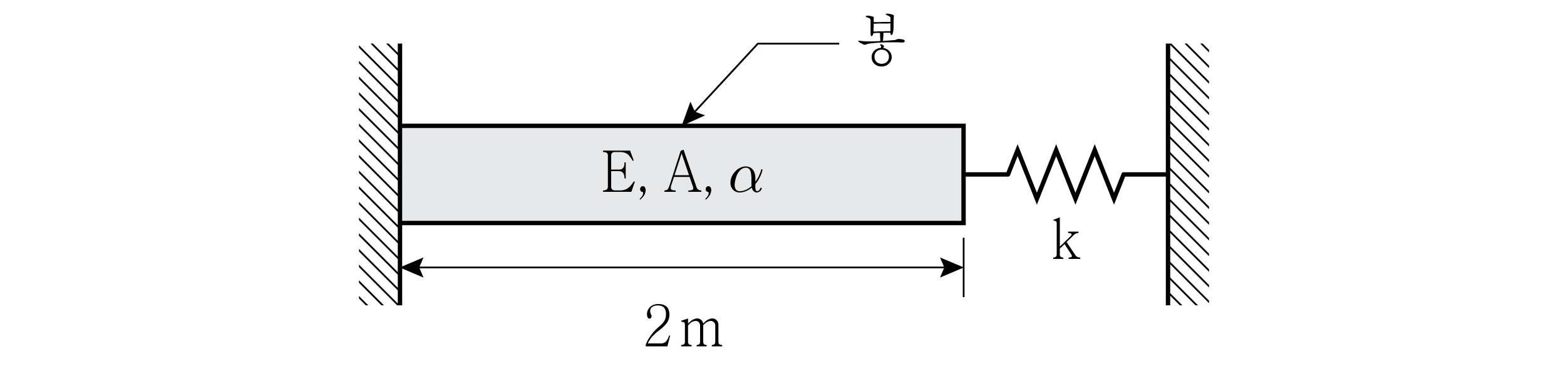

그림과 같은 구조물에서 스프링을 제외한 봉의 온도가 30 °C만큼 전 단면에서 균일하게 상승할 때, 늘어난 봉의 길이[mm]는? (단, 봉의 열팽창계수 $\alpha$ ＝ 10^-5/°C, 탄성계수 E ＝ 200 GPa, 단면적 A ＝ 100 mm²이고, 스프링 계수 k ＝ 2,000 N/mm이며, 구조물의 좌굴 및 자중은 무시한다)

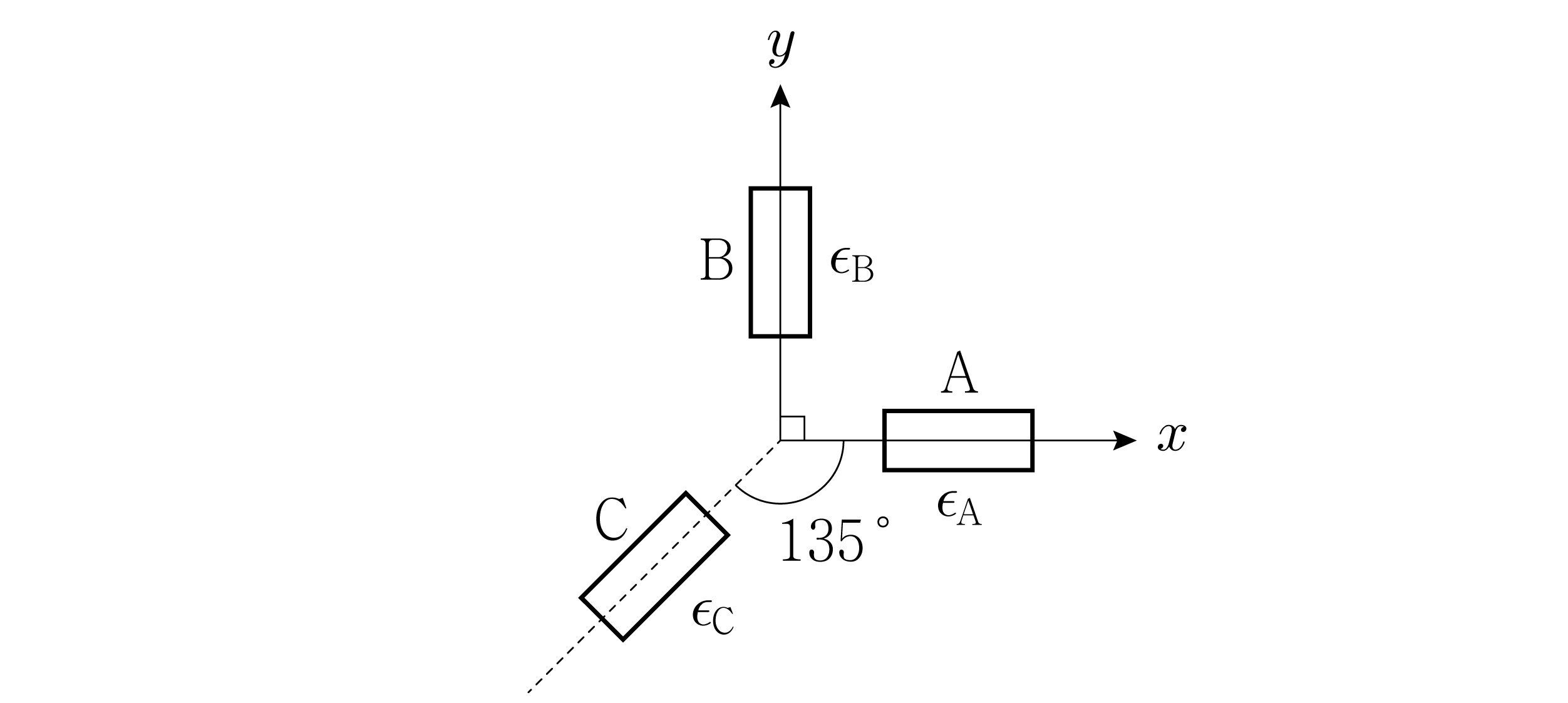

그림과 같이 평면에 변형률 로제트 게이지를 부착하여 3방향의 변형률 ${ϵ}_{\mathrm{A}}$, ${ϵ}_{\mathrm{B}}$, ${ϵ}_{\mathrm{C}}$를 측정하였을 때, 최대전단변형률 ${\gamma }_{\max }$의 크기[10^-6]는? (단, ${ϵ}_{\mathrm{A}}$ ＝ 250 × 10^-6, ${ϵ}_{\mathrm{B}}$ ＝ 130 × 10^-6, ${ϵ}_{\mathrm{C}}$ ＝ 235 × 10^-6이다)

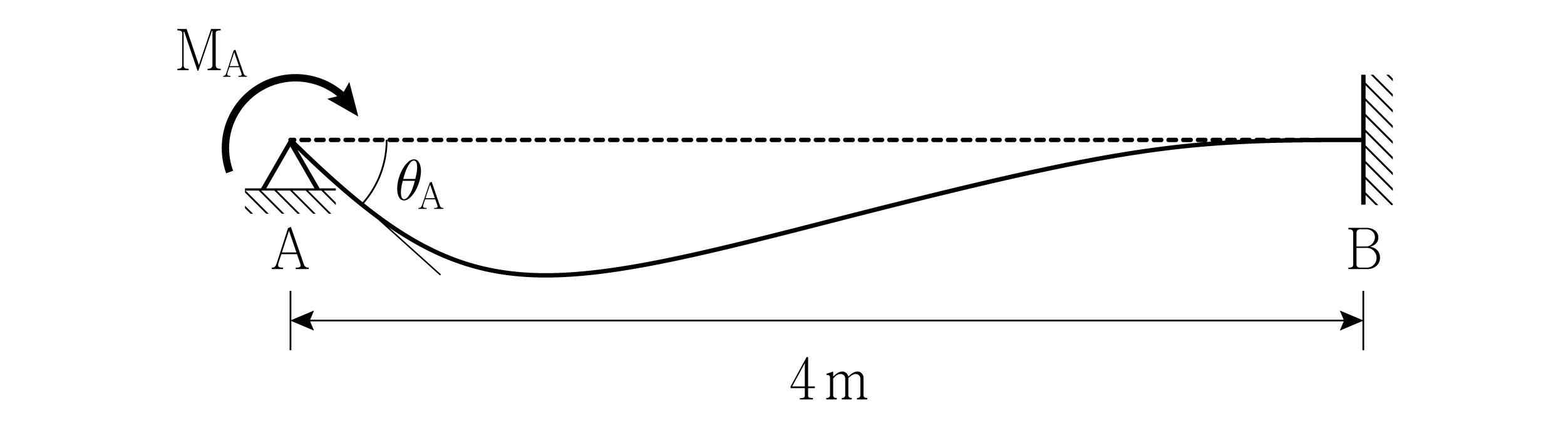

그림과 같은 부정정 구조물의 A점에 처짐각 ${\theta }_{\mathrm{A}}$ ＝ 0.025 rad이 발생하였다. 이때 A점에 작용하는 휨모멘트 ${\mathrm{M}}_{\mathrm{A}}$의 크기[N·mm]는? (단, 휨강성 EI ＝ 40,000 N·mm²이며, 구조물의 자중은 무시한다)

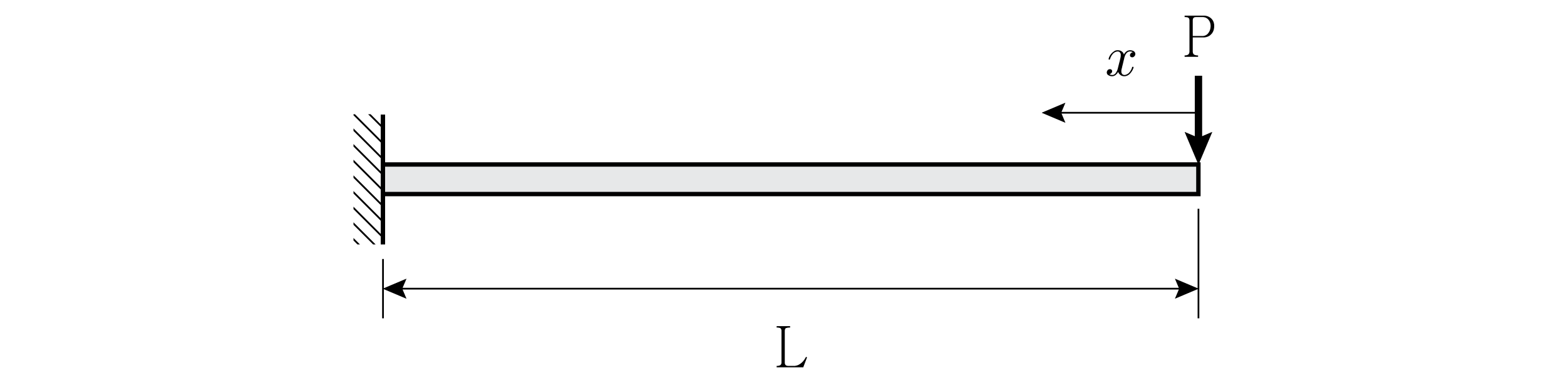

그림과 같이 길이 L인 캔틸레버보의 끝에 집중하중 P가 작용할 때 휨에 의한 변형에너지의 크기는 ${\mathrm{C}}_1\frac{{\mathrm{P}}^2{\mathrm{L}}^3}{\mathrm{EI}}$이다. 상수 ${\mathrm{C}}_1$의 크기는? (단, 전단변형에 의한 에너지는 무시하고, 휨강성 EI는 일정하며, 구조물의 자중은 무시한다)

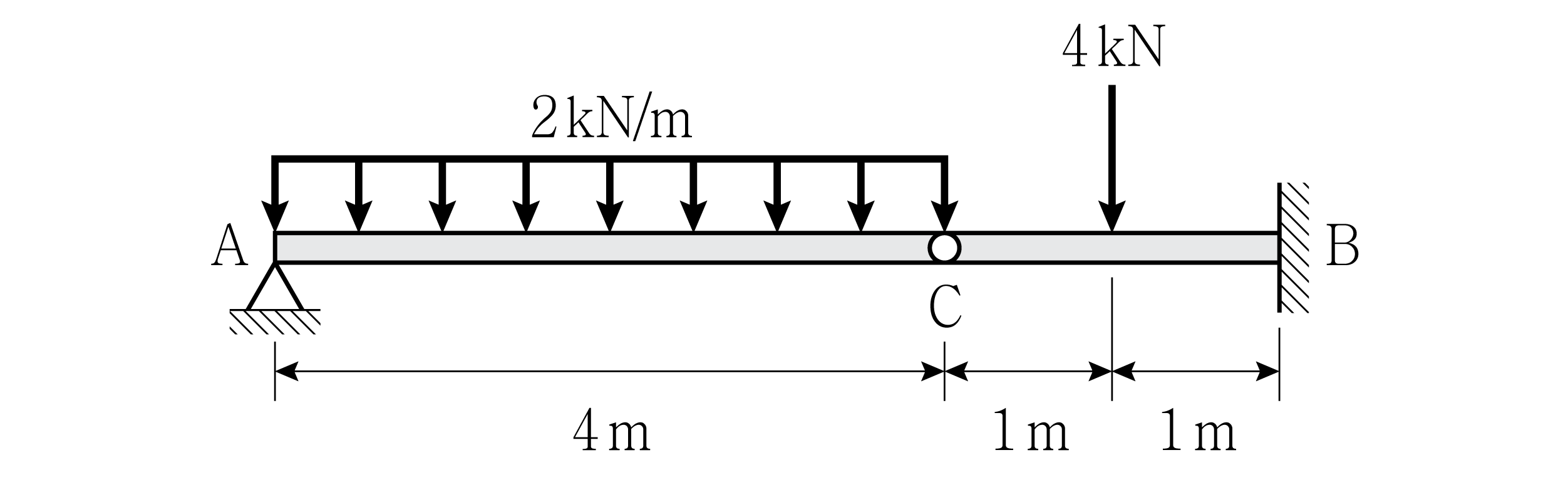

그림과 같이 내부 힌지가 있는 보에서 C점의 수직반력은? (단, 구조물의 자중은 무시한다)

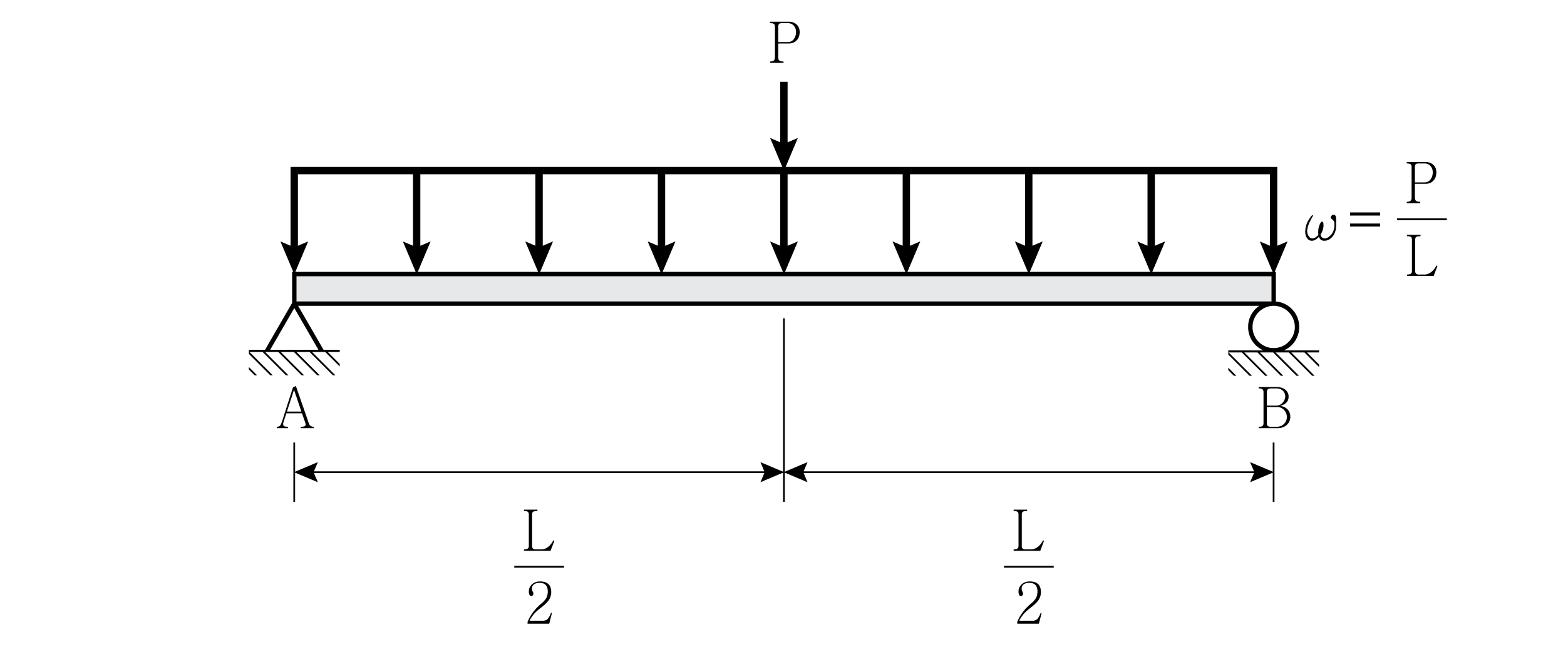

그림과 같은 단순보에 집중하중 P와 분포하중 $\omega =\frac{\mathrm{P}}{\mathrm{L}}$가 작용할 경우, A점의 처짐각은 ${\mathrm{C}}_1\frac{\mathrm{P}{\mathrm{L}}^2}{\mathrm{EI}}$이다. 상수 ${\mathrm{C}}_1$의 크기는? (단, 보의 휨강성 EI는 일정하고, 구조물의 자중은 무시한다)

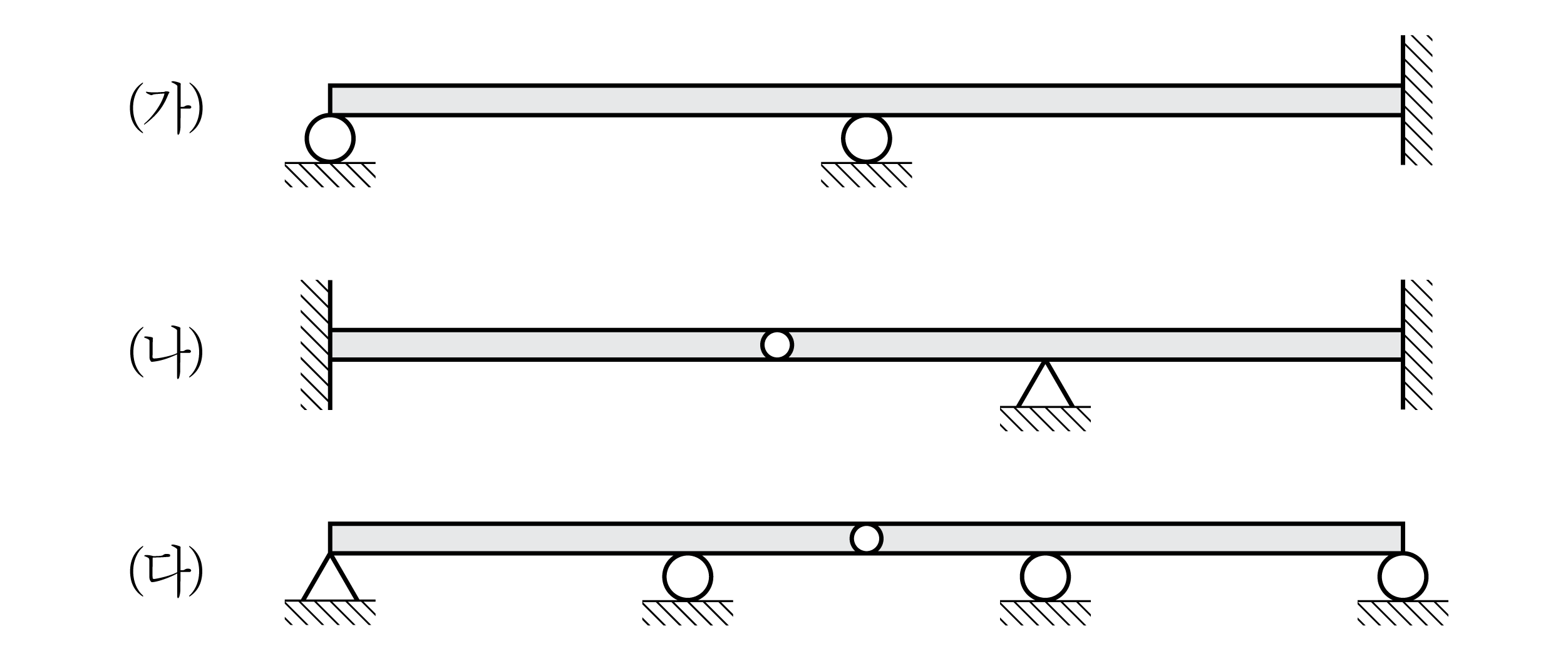

그림과 같은 보 (가), (나), (다)의 부정정 차수를 모두 합한 차수는?

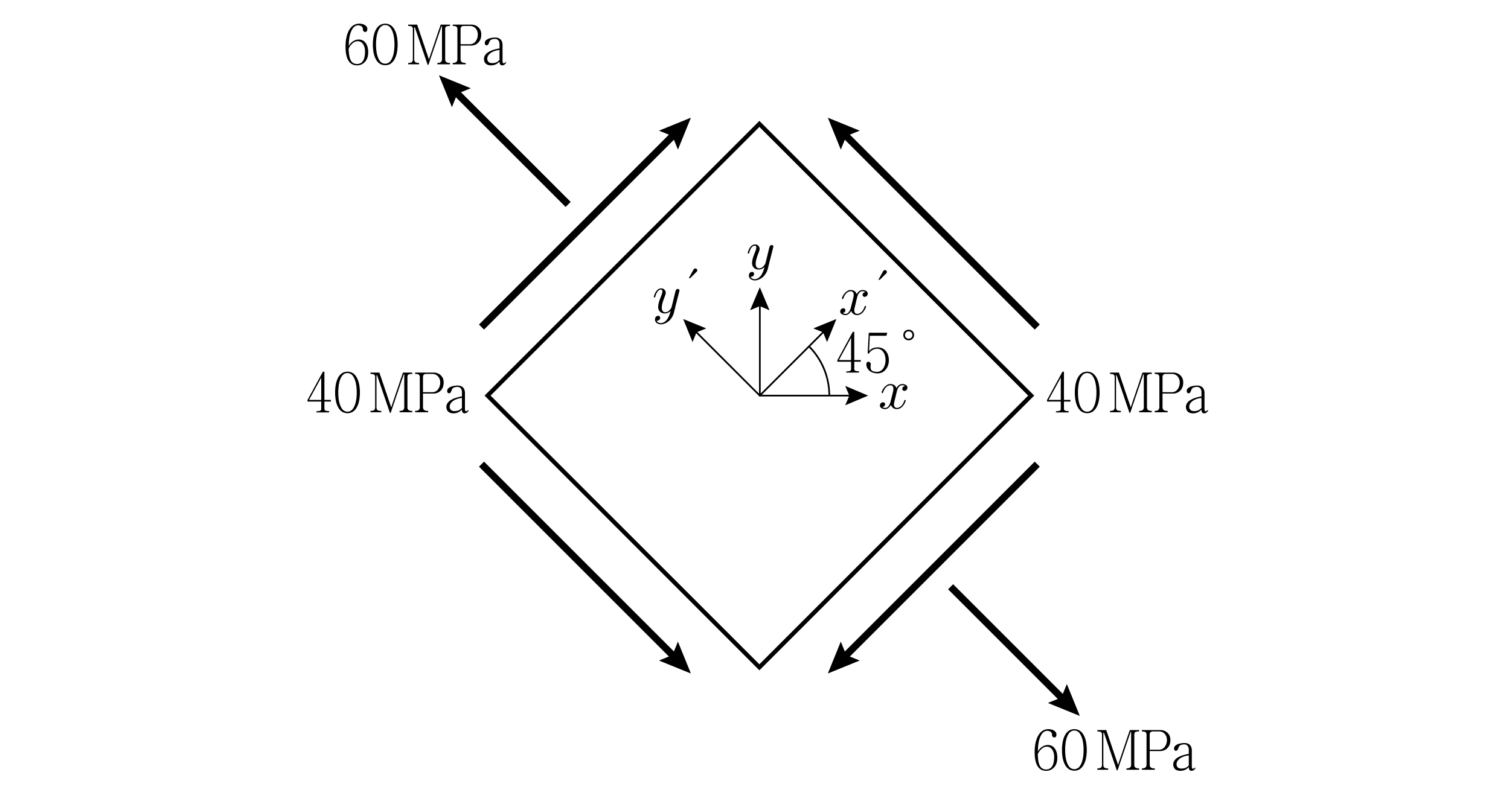

그림과 같은 평면응력요소에서 최대전단응력 ${\tau }_{\max }$과 최대주응력 ${\sigma }_{\max }$의 크기[MPa]는?

${\tau }_{\max }$ ${\sigma }_{\max }$

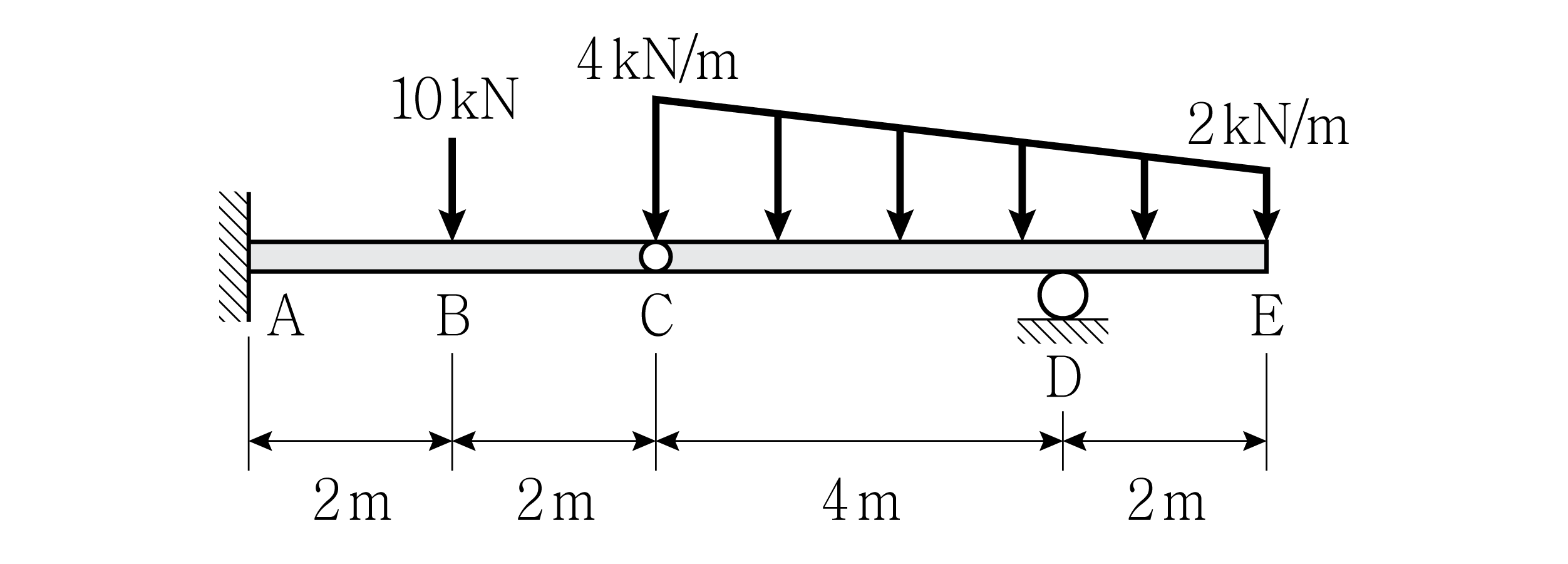

그림과 같은 보에서 A점의 휨모멘트반력 M_A의 크기[kN·m]는? (단, 휨강성 EI는 일정하고, 구조물의 자중은 무시한다)

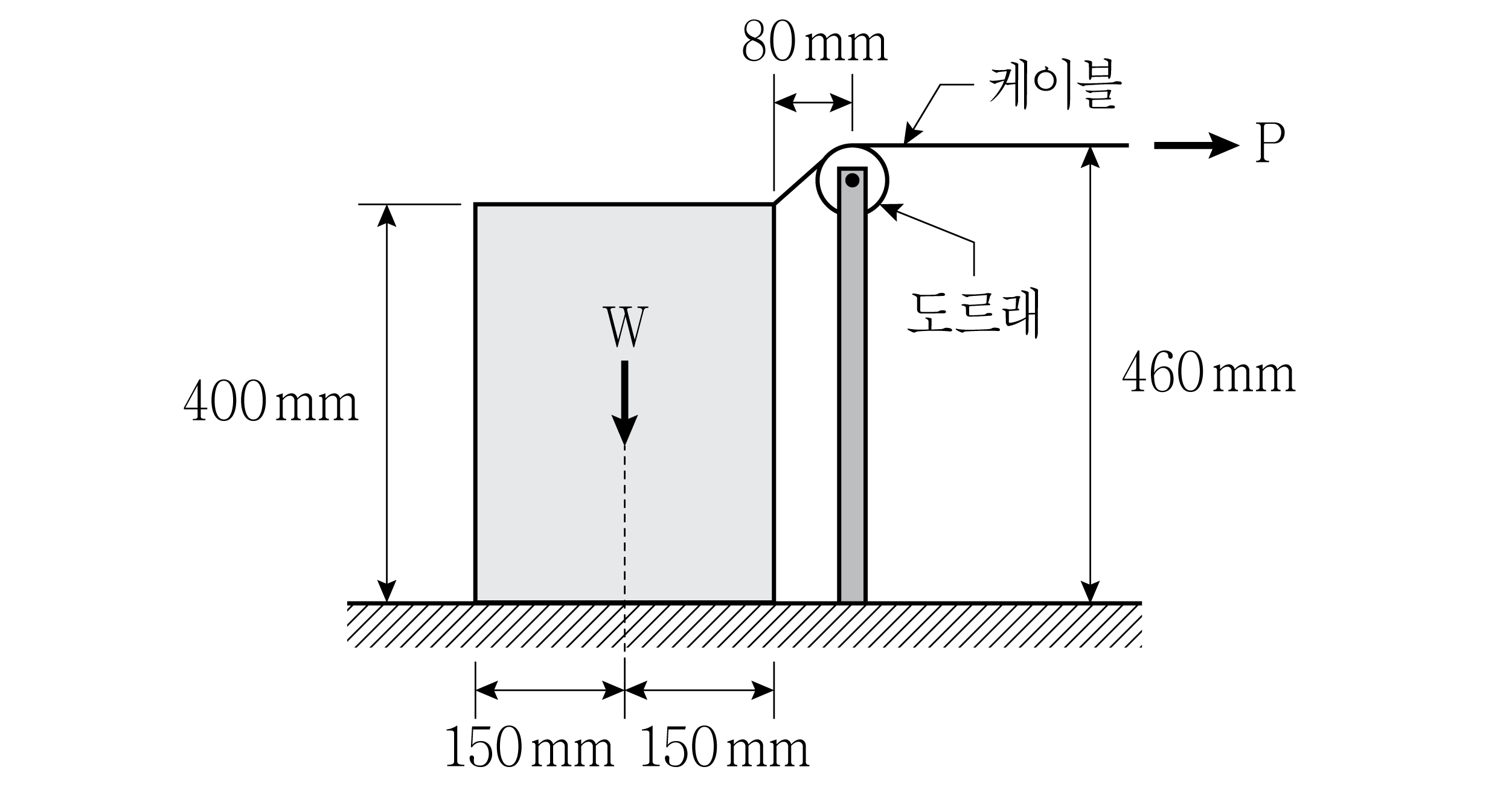

그림과 같이 평면 역계에서 자중 W ＝ 550 kN인 물체에 도르래를 이용하여 힘 P ＝ 250 kN이 작용한다. 물체가 평형상태를 유지하기 위한 물체와 바닥 사이의 최소정지마찰계수의 크기는? (단, 도르래와 케이블 사이의 마찰력은 무시한다)

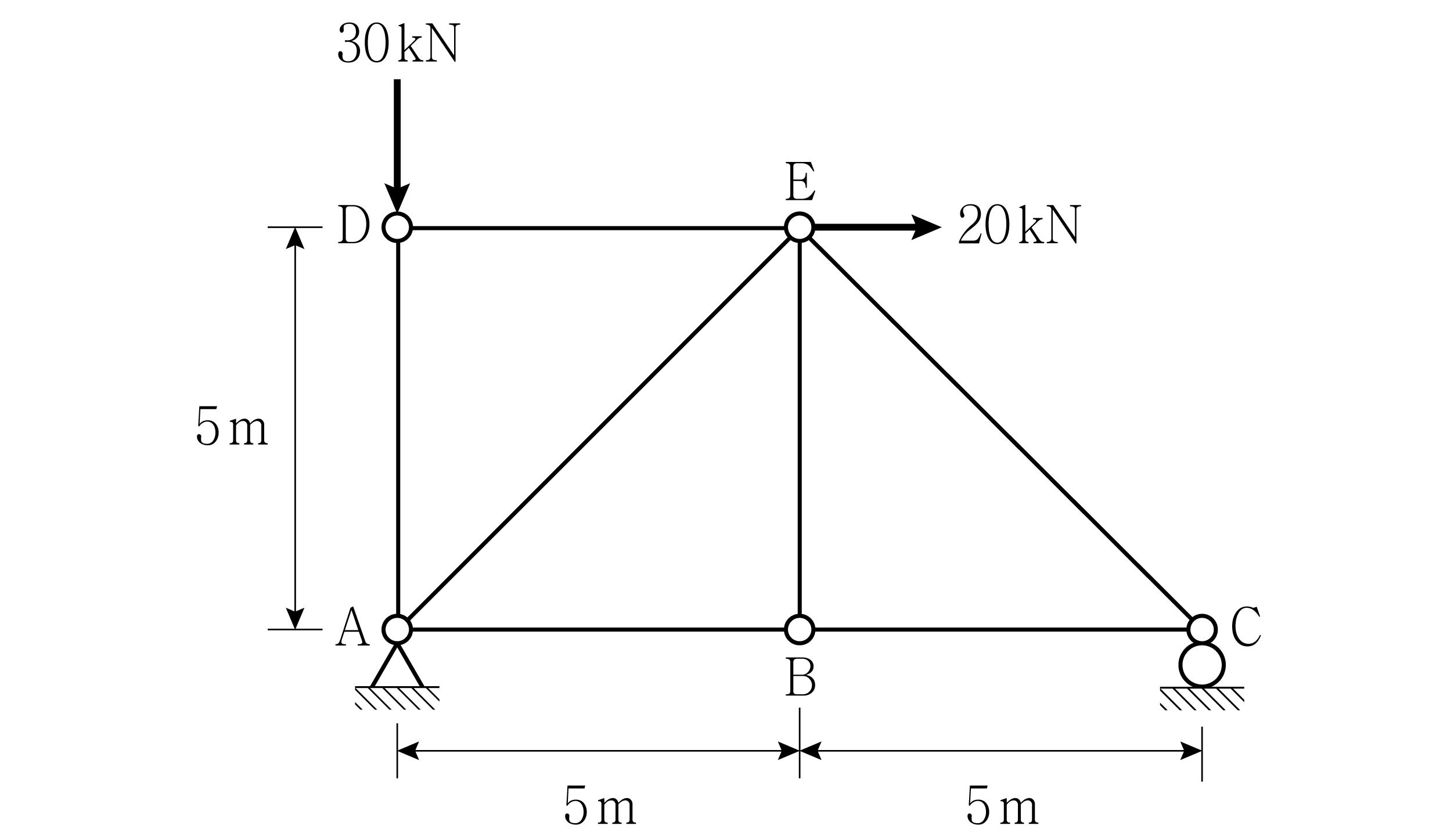

그림과 같은 트러스 구조물에서 부재 AB의 부재력 크기[kN]는? (단, 구조물의 자중은 무시한다)

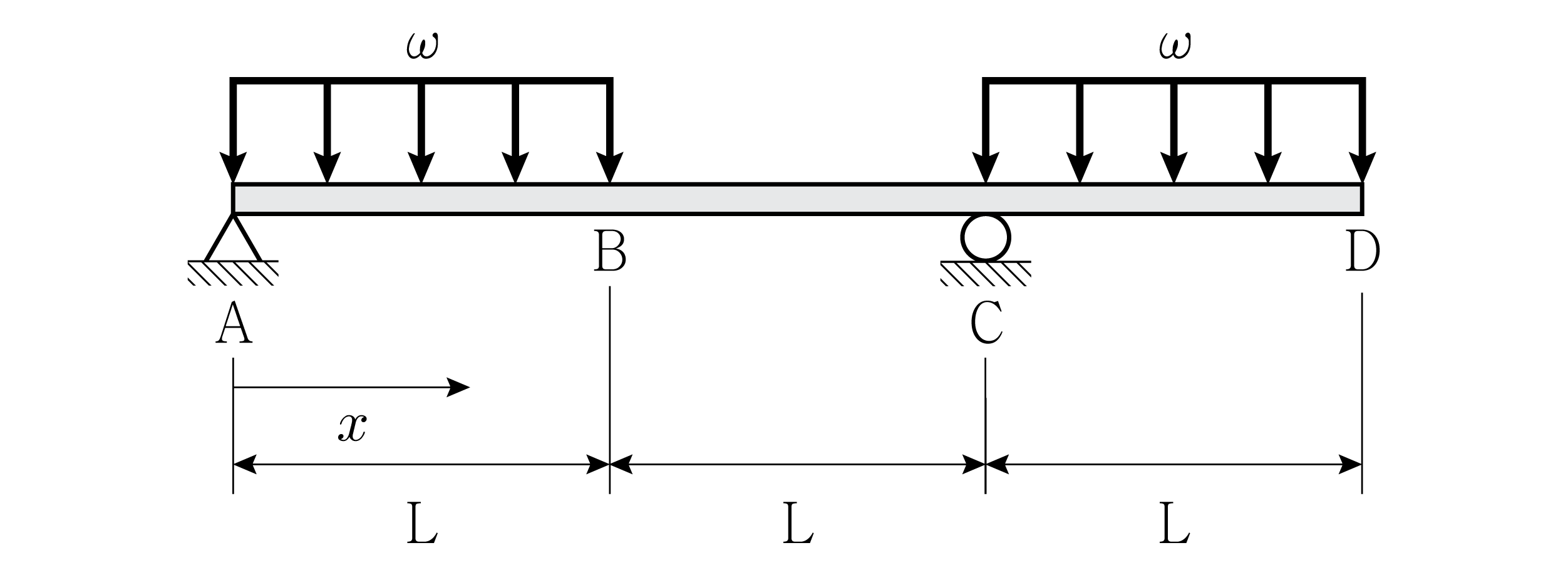

그림과 같은 내민보에서 휨모멘트가 0이 되는 위치까지의 수평거리 $x$로 옳은 것은? (단, 구조물의 자중은 무시한다)

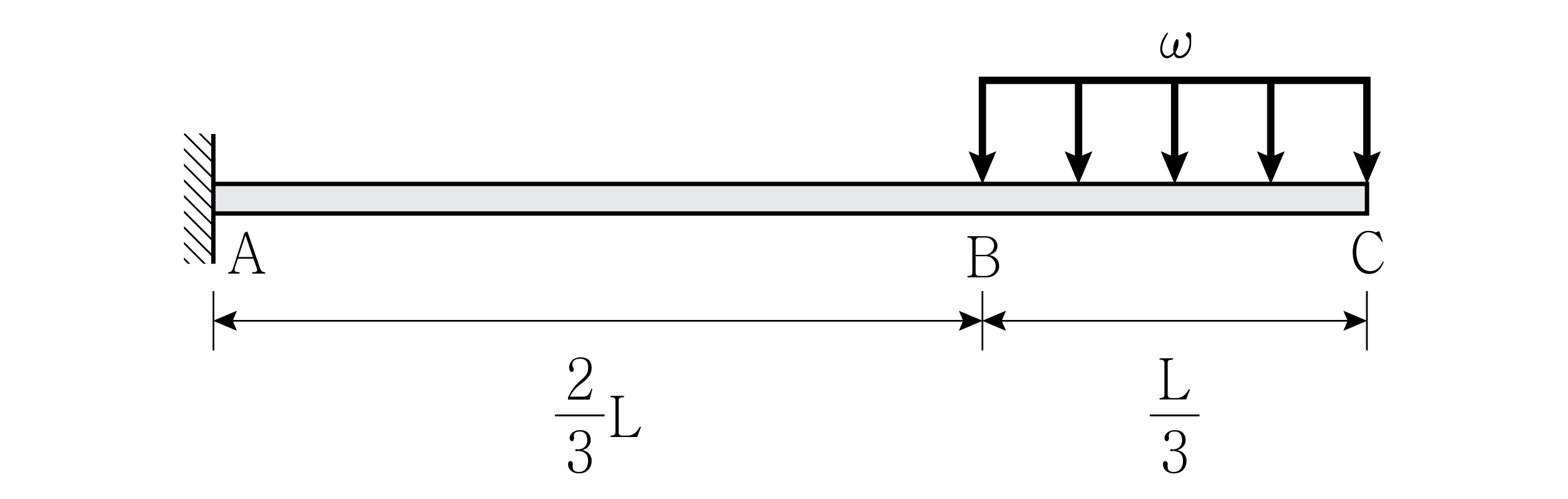

그림과 같이 등분포하중이 작용하는 선형탄성재료의 캔틸레버보에서 처짐공식을 사용하여 구한 C점의 처짐은 ${\mathrm{C}}_1\frac{\omega {\mathrm{L}}^4}{\mathrm{EI}}$이다. 상수 ${\mathrm{C}}_1$의 크기는? (단, 등분포하중 $\omega$가 캔틸레버보 길이 $\mathrm{L}$의 전 구간에 작용할 때, 자유단에서 처짐각 $\theta =\frac{\omega {\mathrm{L}}^3}{6EI}$, 처짐 $\delta =\frac{\omega {\mathrm{L}}^4}{8EI}$이고, 휨강성 $\mathrm{EI}$는 일정하며, 구조물의 자중은 무시한다)
