9급 지방직 응용역학개론 2024년 기출문제

시행 2024-06-22 · 책형 C · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2024 9급 지방직 전과목

그림과 같은 구조물에서 지점 B의 수평반력[kN]의 크기와 방향은? (단, 구조물의 자중은 무시한다)

응용역학개론

① $\frac{40}{3}$ (←)
② $\frac{10}{3}$ (←)
③ $\frac{40}{3}$ (→)
④ $\frac{10}{3}$ (→)

정답 보기

정답 ① · 해설 보기

그림과 같은 탄성－완전소성 재료로 만들어진 보 단면의 형상계수(shape factor)는?

응용역학개론

①0.5
②1.0
③1.5
④2.0

정답 보기

정답 ③ · 해설 보기

그림과 같이 원형단면을 가지는 부재에 중심축하중 300 kN이 작용하여 길이가 5 mm 늘어났을 때, 부재의 전단탄성계수[GPa]는? (단,

π

는 3으로 가정하고, 포아송비는 0.25이다)

응용역학개론

①10
②20
③30
④40

정답 보기

정답 ② · 해설 보기

휨을 받는 보의 단면계수에 대한 설명으로 옳지 않은 것은?

응용역학개론

①원형단면에서 반지름이 2배가 되면 단면계수는 8배가 된다.
②직사각형단면의 폭을 2배로 증가시키면 단면계수도 2배로 증가한다.
③직사각형단면의 항복모멘트는 단면계수에 항복응력을 곱하여 구한다.
④면적이 같고 높이의 비가 1 : 2인 두 직사각형 단면의 단면계수 비는 1 : 4이다.

정답 보기

정답 ④ · 해설 보기

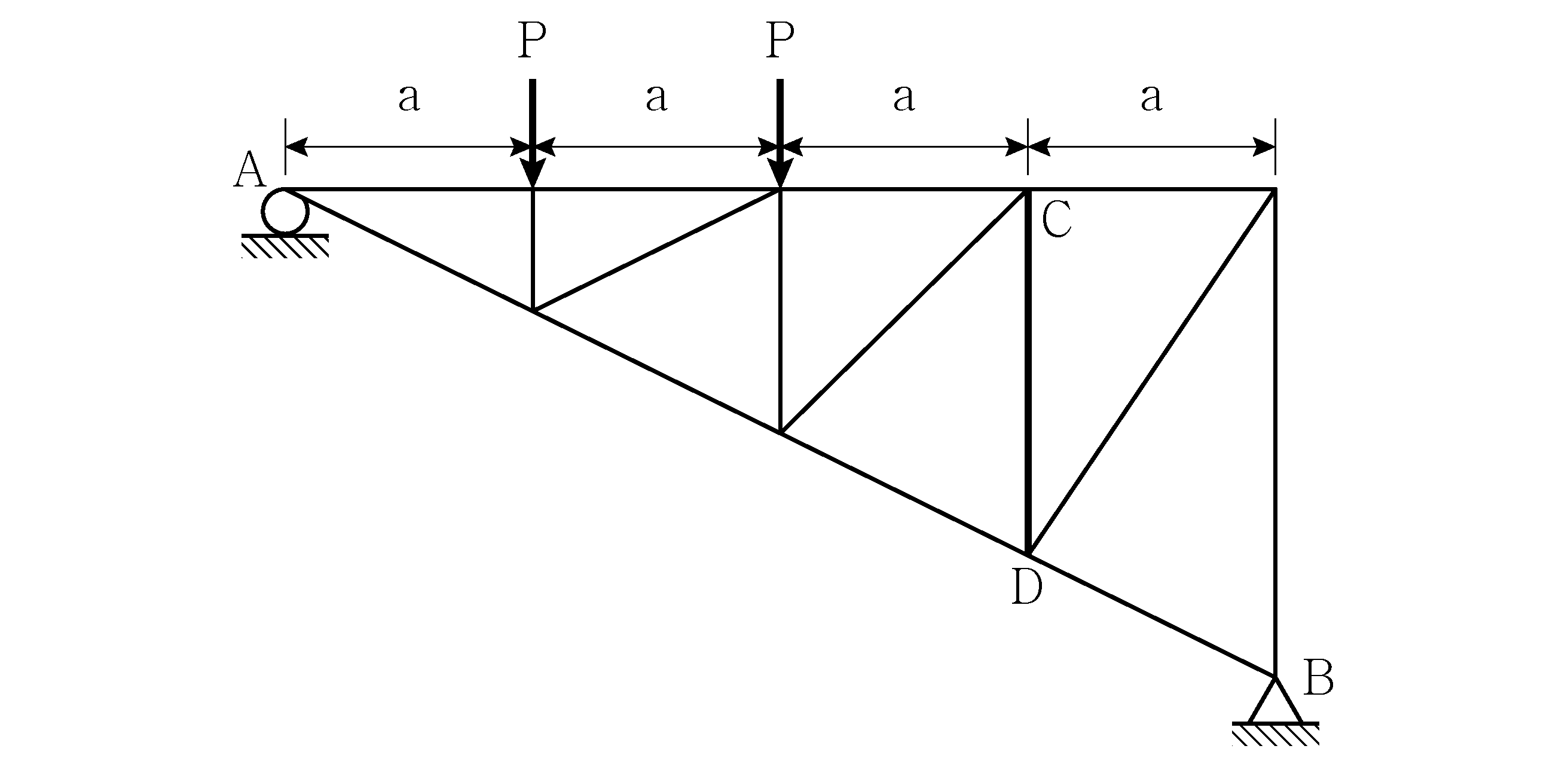

그림과 같은 트러스의 수직부재 CD의 부재력은? (단, 부재의 자중은 무시한다)

응용역학개론

①P(인장력)
②P(압축력)
③2P(인장력)
④2P(압축력)

정답 보기

정답 ② · 해설 보기

그림과 같이 하중 P₁, P₂, P₃의 합력 R이 20 kN인 평면력계에서

x

[m]는?

응용역학개론

①2
②3
③4
④5

정답 보기

정답 ① · 해설 보기

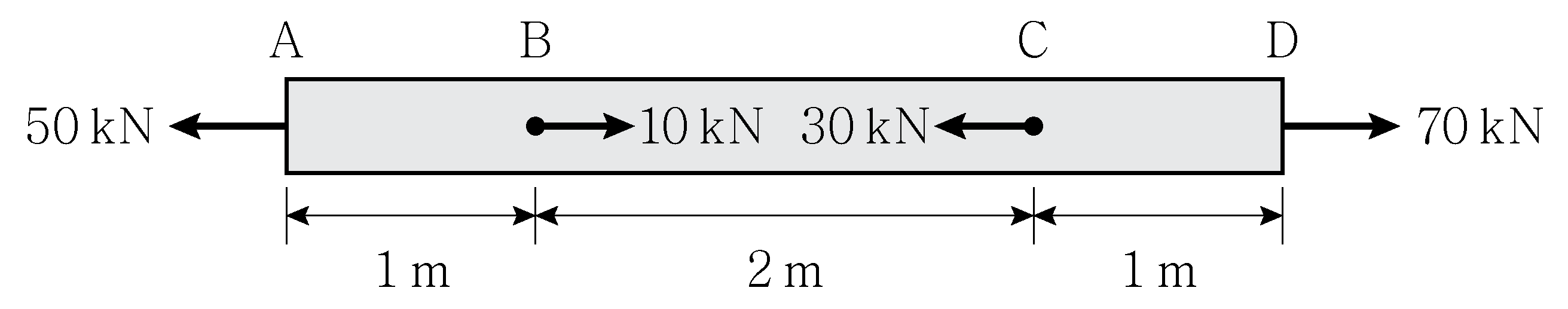

그림과 같이 중심축하중이 작용하는 원형 강봉 AD의 총 변형량[mm]은? (단, 단면적 A ＝ 200 mm², 탄성계수 E ＝ 200 GPa이며, 강봉의 자중은 무시한다)

응용역학개론

①2
②5
③7
④12

정답 보기

정답 ② · 해설 보기

길이가 500 mm, 지름이 50 mm인 강봉 양단에 축하중이 작용하여 길이가 0.1 mm, 지름이 0.001 mm 변형되었을 때 강봉부재의 포아송비는?

응용역학개론

①0.1
②0.2
③0.3
④0.4

정답 보기

정답 ① · 해설 보기

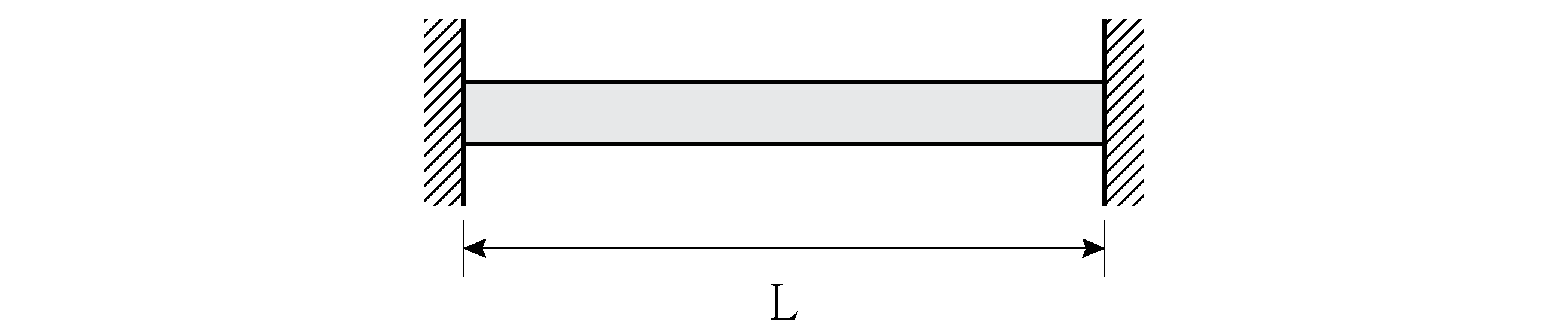

다음과 같은 양단 고정보의 정성적 전단력 선도는?

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ④ · 해설 보기

10.

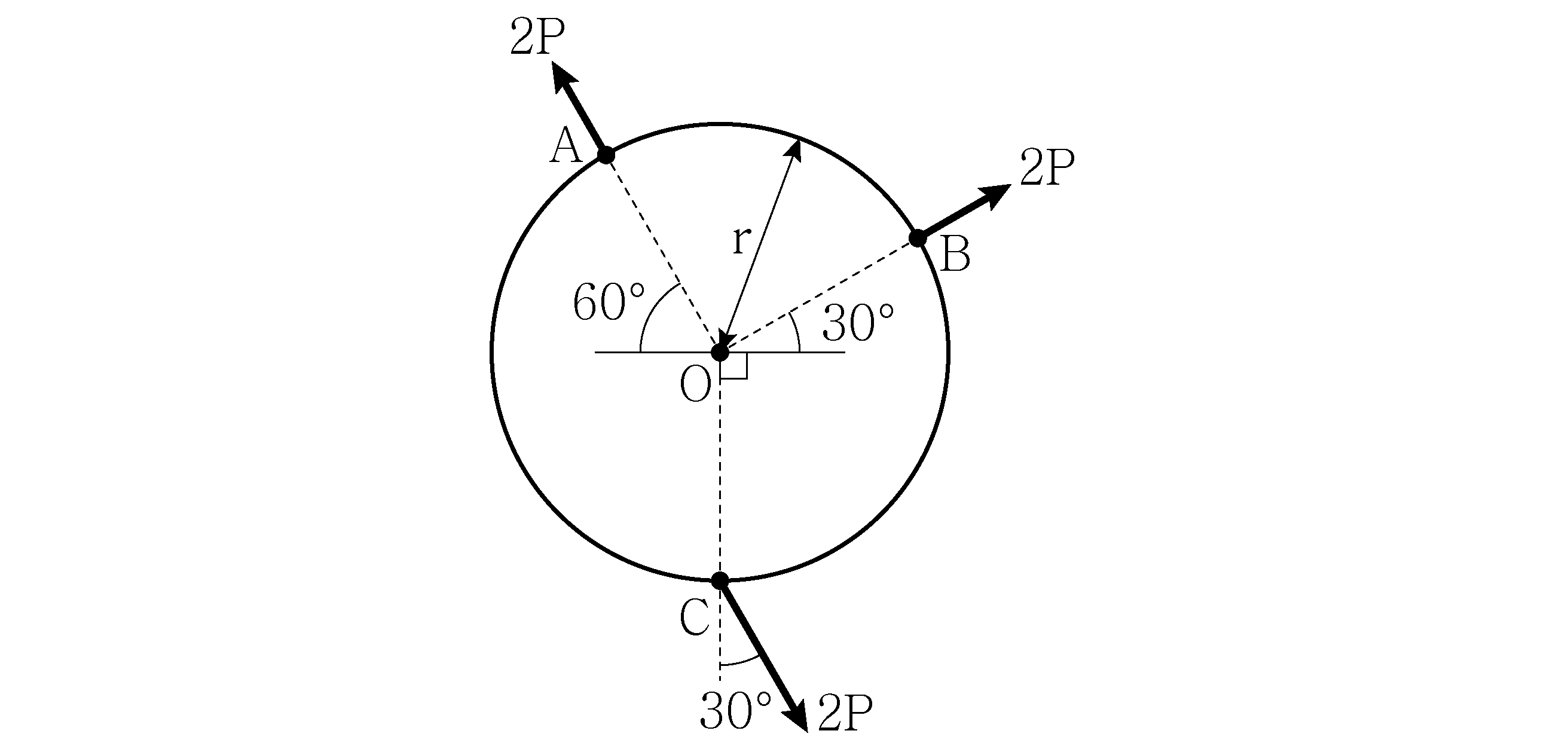

그림과 같은 반경이 r인 강체원판의 세 점 A, B, C에 각각 2P의 힘이 작용하는 평면력계에서 O점에 대한 합 모멘트는? (단, 원판은 O점에 고정되어 있고, 강체원판의 자중은 무시한다)

응용역학개론

① $3 Pr$
② $0.5 Pr$
③ $Pr$
④ $(2 + 3) Pr$

정답 보기

정답 ③ · 해설 보기

11.

그림과 같은 양단 내민보의 중앙 C점에서 휨모멘트가 0이 되기 위한 하중 P의 크기는? (단, 보의 자중은 무시한다)

응용역학개론

① $\frac{1}{8}$ wL
② $\frac{1}{4}$ wL
③ $\frac{1}{2}$ wL
④wL

정답 보기

정답 ④ · 해설 보기

12.

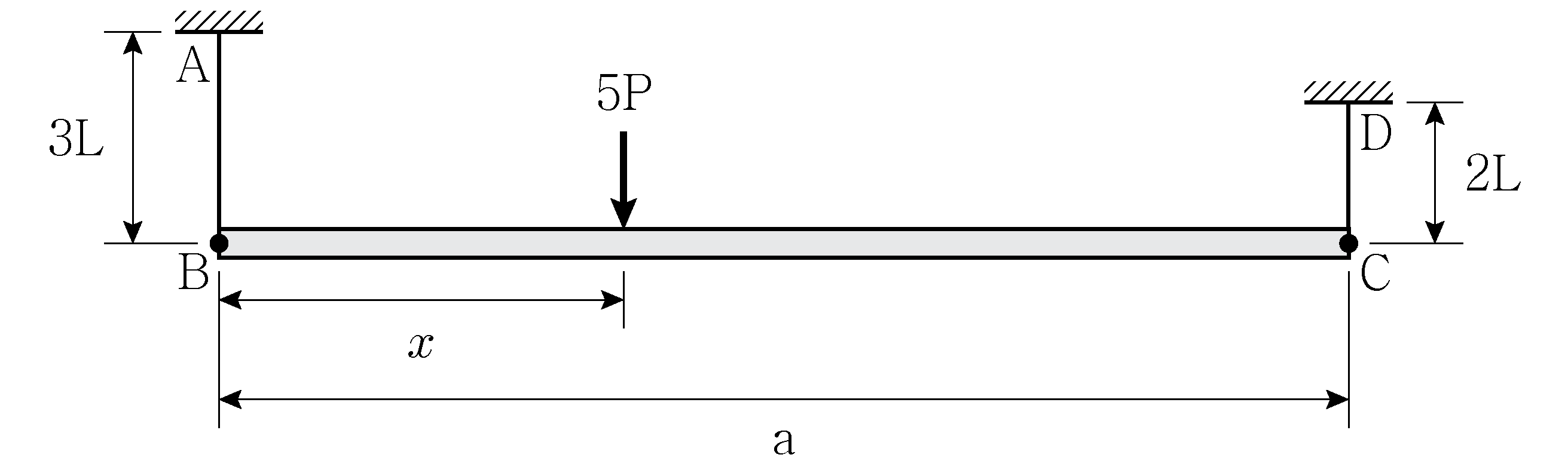

그림과 같이 케이블로 지지된 강체 보 BC에 5P의 집중하중이 작용할 때, 강체 보 BC가 수평을 유지하기 위한

x

는? (단, 모든 부재의 자중은 무시하고, 케이블 AB와 케이블 CD의 재료와 단면적은 동일하다)

응용역학개론

①0.4a
②0.5a
③0.6a
④0.7a

정답 보기

정답 ③ · 해설 보기

13.

그림과 같이 단순보에 연행하중이 이동할 때, 지점 A에서의 최대 반력[kN]은? (단, 보의 자중은 무시한다)

응용역학개론

①10.0
②10.4
③11.2
④12.4

정답 보기

정답 ② · 해설 보기

14.

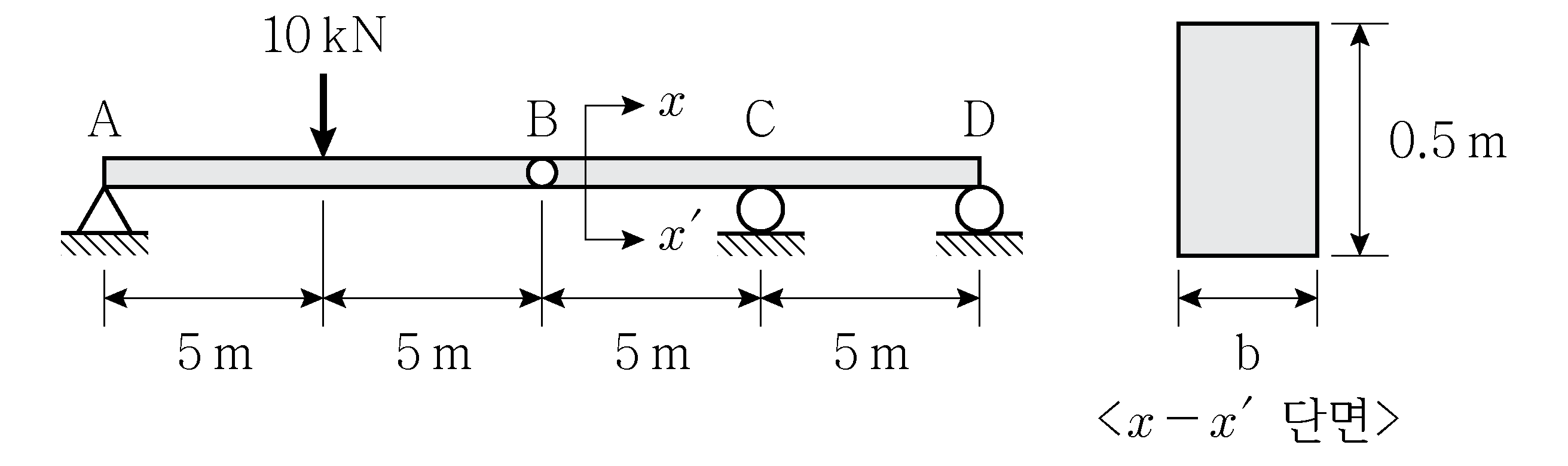

그림과 같이 게르버보에 10 kN의 집중하중이 작용할 때, 허용전단응력을 고려한 b의 최솟값[m]은? (단, 보의 허용전단응력은 300 kPa이며, 보의 자중은 무시한다)

응용역학개론

①0.5
②0.15
③0.05
④0.015

정답 보기

정답 ③ · 해설 보기

15.

그림과 같은 초기응력이 없는 양단 고정보에 20 °C의 온도상승이 있을 때, 보에 발생하는 축력[kN]은? (단, 보의 단면적 A ＝ 5,000 mm², 탄성계수 E ＝ 2.0 × 10⁵ MPa, 열팽창계수

α

＝ 2.0 × 10^-5/°C이다)

응용역학개론

①200(인장력)
②200(압축력)
③400(인장력)
④400(압축력)

정답 보기

정답 ④ · 해설 보기

16.

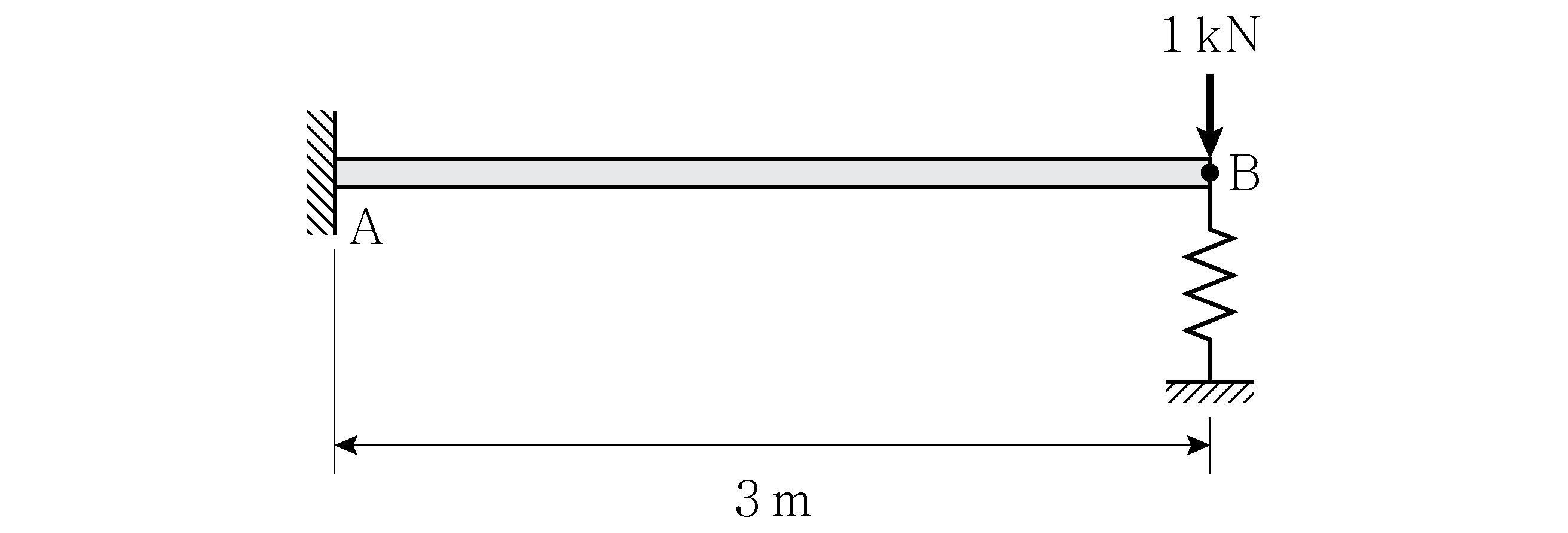

그림과 같이 스프링으로 지지되어 있는 외팔보의 B점에 수직하중 1 kN이 작용할 때, B점의 수직처짐[mm]은? (단, 보의 휨강성

EI

＝ 100 kNㆍm², 스프링 강성 k ＝ 100 kN/m이며, 모든 부재의 자중은 무시한다)

응용역학개론

①9
②10
③90
④100

정답 보기

정답 ① · 해설 보기

17.

그림과 같이 길이가 3L인 양단 고정보의 B점에 비틀림모멘트 T가 작용할 때, B점의 비틀림각의 크기는? (단, 보의 비틀림강성은 GJ이며, 보의 자중은 무시한다)

응용역학개론

① $\frac{T L}{G J}$
② $\frac{1}{2} \frac{T L}{G J}$
③ $\frac{2}{3} \frac{T L}{G J}$
④ $\frac{3}{4} \frac{T L}{G J}$

정답 보기

정답 ③ · 해설 보기

18.

그림과 같이 수평변위 구속조건이 서로 다른 3개의 장주에 대한 오일러 좌굴하중의 비 P_(a) : P_(b) : P_(c)는? (단, 평면 내의 좌굴만을 고려하며, 부재의 휨강성 EI는 동일하고 장주의 자중은 무시한다)

응용역학개론

①1 : 2 : 3
②1 : 4 : 9
③3 : 2 : 1
④9 : 4 : 1

정답 보기

정답 ② · 해설 보기

19.

재료의 응력－변형률 관계에 대한 설명으로 옳지 않은 것은?

응용역학개론

①모든 탄성재료의 응력－변형률 선도는 직선이다.
②재료의 탄성계수 단위와 응력의 단위는 동일하다.
③연성재료의 경우 항복과 동시에 파괴되지는 않는다.
④소성구간에서 하중을 제거하면 영구변형이 발생한다.

정답 보기

정답 ① · 해설 보기

20.

그림과 같은 외팔보에서 자유단의 처짐은? (단, 보의 휨강성은 EI이며, 보의 자중은 무시한다)

응용역학개론

① $\frac{Pa ^{2}}{6 EI} (2a + 3b)$
② $\frac{Pa ^{2}}{6 EI} (3a + 2b)$
③ $\frac{Pa ^{2}}{3 EI} (a + 2b)$
④ $\frac{Pa ^{2}}{3 EI} (2a + b)$

정답 보기

정답 ① · 해설 보기
