9급 지방직 응용역학개론 2025년 기출문제

시행 2025-06-21 · 책형 B · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2025 9급 지방직 전과목

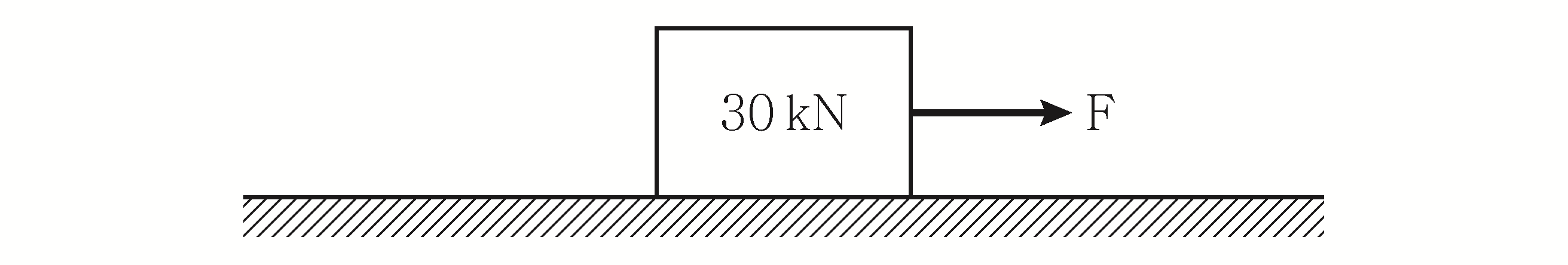

그림과 같이 무게 30 kN의 직사각형 블록에 수평방향으로 하중이 작용할 때, 블록이 미끄러짐이 발생하기 직전의 최대 수평방향 힘(F)의 크기[kN]는? (단, 블록과 수평면 사이의 정지마찰계수는 0.5이다)

응용역학개론

①10
②15
③20
④30

정답 보기

정답 ② · 해설 보기

길이가 3 m인 강봉의 온도가 20 °C 상승하였을 때, 길이 변형량[mm]은? (단, 강봉의 열팽창계수

α

＝ 1.0 × 10^－5/°C이다)

응용역학개론

①0.2
②0.4
③0.6
④0.8

정답 보기

정답 ③ · 해설 보기

그림과 같이 직경 D인 원에서 직경

\frac{D}{2}

인 원을 뺀 나머지 부분의 x축에서 도심까지의 거리(y₀)는?

응용역학개론

① $\frac{1}{3} D$
② $\frac{3}{8} D$
③ $\frac{5}{11} D$
④ $\frac{5}{12} D$

정답 보기

정답 ④ · 해설 보기

그림과 같이 힘 P가 작용할 때, 힘 P의 A점에 대한 모멘트의 크기[kNㆍm]는?

응용역학개론

①32
②35
③38
④40

정답 보기

정답 ① · 해설 보기

그림과 같은 캔틸레버 구조물에서 부재 BC에 발생하는 축력의 크기[kN]는? (단, 자중은 무시한다)

응용역학개론

① $23$
② $3$
③ $33$
④ $4$

정답 보기

정답 ③ · 해설 보기

그림과 같은 내민보에서 C점의 휨모멘트가 0이 되는 길이 x는? (단, 자중은 무시한다)

응용역학개론

① $\frac{L}{6}$
② $\frac{L}{4}$
③ $\frac{L}{3}$
④ $\frac{L}{2}$

정답 보기

정답 ① · 해설 보기

그림과 같은 단순보에서 등분포하중(w)에 의한 보의 최대휨응력의 크기가

α (\frac{w L ^{2}}{b h ^{2}})

일 때,

α

의 크기는? (단, 자중은 무시한다)

응용역학개론

① $\frac{1}{3}$
② $\frac{1}{2}$
③ $\frac{2}{3}$
④ $\frac{3}{4}$

정답 보기

정답 ④ · 해설 보기

그림과 같이 직사각형 단면을 가진 단순보의 지간 중앙에 집중하중이 가해질 때, 최대전단응력(

τ_{m a x}

)과 최대휨응력(

σ_{m a x}

)의 비(

\frac{τ _{m a x}}{σ _{m a x}}

)는? (단, 자중은 무시한다)

응용역학개론

① $\frac{h}{3 L}$
② $\frac{L}{4 h}$
③ $\frac{h}{2 L}$
④ $\frac{h}{L}$

정답 보기

정답 ③ · 해설 보기

그림과 같은 트러스 구조물에서 부재 BC의 부재력 크기[kN]는? (단, 자중은 무시한다)

응용역학개론

①0
②20
③40
④60

정답 보기

정답 ① · 해설 보기

10.

그림과 같이 축력이 작용하는 봉에서 D점의 축방향 변형량이

α (\frac{P L}{E A})

일 때,

α

의 크기는? (단, 단면적은 구간별로 각각 2A 및 A이고, 탄성계수는 E로 일정하며, 자중은 무시한다)

응용역학개론

①0.5
②1.0
③1.5
④2.0

정답 보기

정답 ③ · 해설 보기

11.

그림과 같이 B점에 내부힌지가 있는 보에서, 지점 C에 발생하는 휨모멘트의 크기[kNㆍm]는? (단, 자중은 무시한다)

응용역학개론

①2
②4
③6
④8

정답 보기

정답 ② · 해설 보기

12.

정사각형 단면 한 변의 길이가 b인 기둥의 유효길이가 5 m일 때, 이 기둥의 유효세장비가 100이 되기 위한 b의 크기[cm]는?

응용역학개론

① $55$
② $103$
③ $155$
④ $203$

정답 보기

정답 ② · 해설 보기

13.

그림과 같은 프레임 구조물의 부정정 차수는?

응용역학개론

①3
②4
③5
④6

정답 보기

정답 ③ · 해설 보기

14.

그림과 같이 각 부재의 길이는 L이고 절점 A, B, C는 고정지점일 때, OC부재의 모멘트 분배율은? (단, 각 부재의 휨강성은 EI, 4EI, 2EI이고, 자중은 무시한다)

응용역학개론

① $\frac{1}{7}$
② $\frac{2}{7}$
③ $\frac{1}{3}$
④ $\frac{2}{3}$

정답 보기

정답 ② · 해설 보기

15.

직경 d의 강봉을 P의 힘으로 인장하였을 때, 강봉 직경의 감소량이

α (\frac{P μ}{π d E})

이라면,

α

의 크기는? (단,

μ

는 푸아송비, E는 탄성계수이다)

응용역학개론

①1
②2
③3
④4

정답 보기

정답 ④ · 해설 보기

16.

그림과 같이 C점에 내부힌지가 있는 보에서 지점 D에 발생하는 휨모멘트의 크기[kNㆍm]는? (단, 자중은 무시한다)

응용역학개론

①10
②20
③30
④40

정답 보기

정답 ③ · 해설 보기

17.

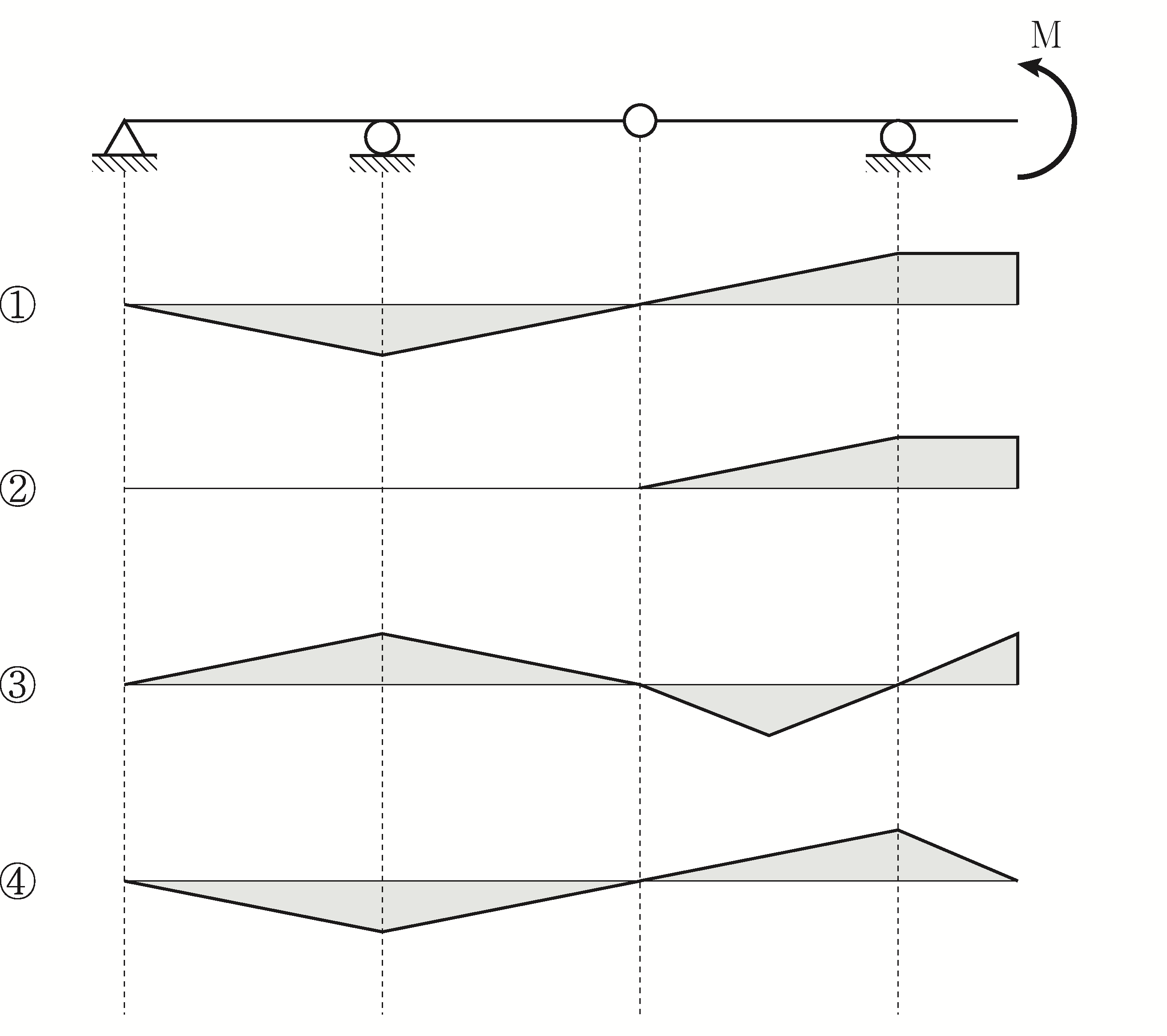

그림과 같이 내부힌지가 있는 보에 대한 정성적인 휨모멘트도로 옳은 것은? (단, 자중은 무시한다)

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ① · 해설 보기

18.

그림과 같은 아치 구조물의 지점 A에서 수평 반력의 크기[kN]는? (단, 자중은 무시한다)

응용역학개론

①5
②10
③15
④20

정답 보기

정답 ② · 해설 보기

19.

그림과 같이 외경이 20 mm, 내경이 10 mm인 원형 강봉이 비틀림모멘트 T를 받을 때, 강봉에 발생하는 최대전단응력(

τ_{m a x}

)과 최소전단응력(

τ_{m i n}

)의 비(

\frac{τ _{m a x}}{τ _{m i n}}

)는?

응용역학개론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기

20.

그림과 같이 지름 d인 원형 강봉을 강체 드럼을 사용하여 구부릴 때, 원형 강봉에 발생하는 최대 인장변형률의 크기는? (단, 미소변위이론을 적용하고, R은 강체 드럼의 반지름이다)

응용역학개론

① $\frac{2 d}{R}$
② $\frac{d}{2 R}$
③ $\frac{2 d}{R + 2d}$
④ $\frac{d}{2 R + d}$

정답 보기

정답 ④ · 해설 보기
