9급 지방직 응용역학개론 2026년 기출문제

그림과 같이 내민보의 자유단 C점에 6 kN의 집중하중이 작용할 때, 지점 B의 수직반력 크기[kN]는? (단, 보의 자중은 무시한다)

그림과 같은 라멘 구조물의 부정정 차수는?

그림과 같은 직사각형 단면에서 도심축 $X$－$X$와 이에 평행한 하단 축 $x$－$x$에 대한 단면2차모멘트의 비 $I_X$ : $I_x$는?

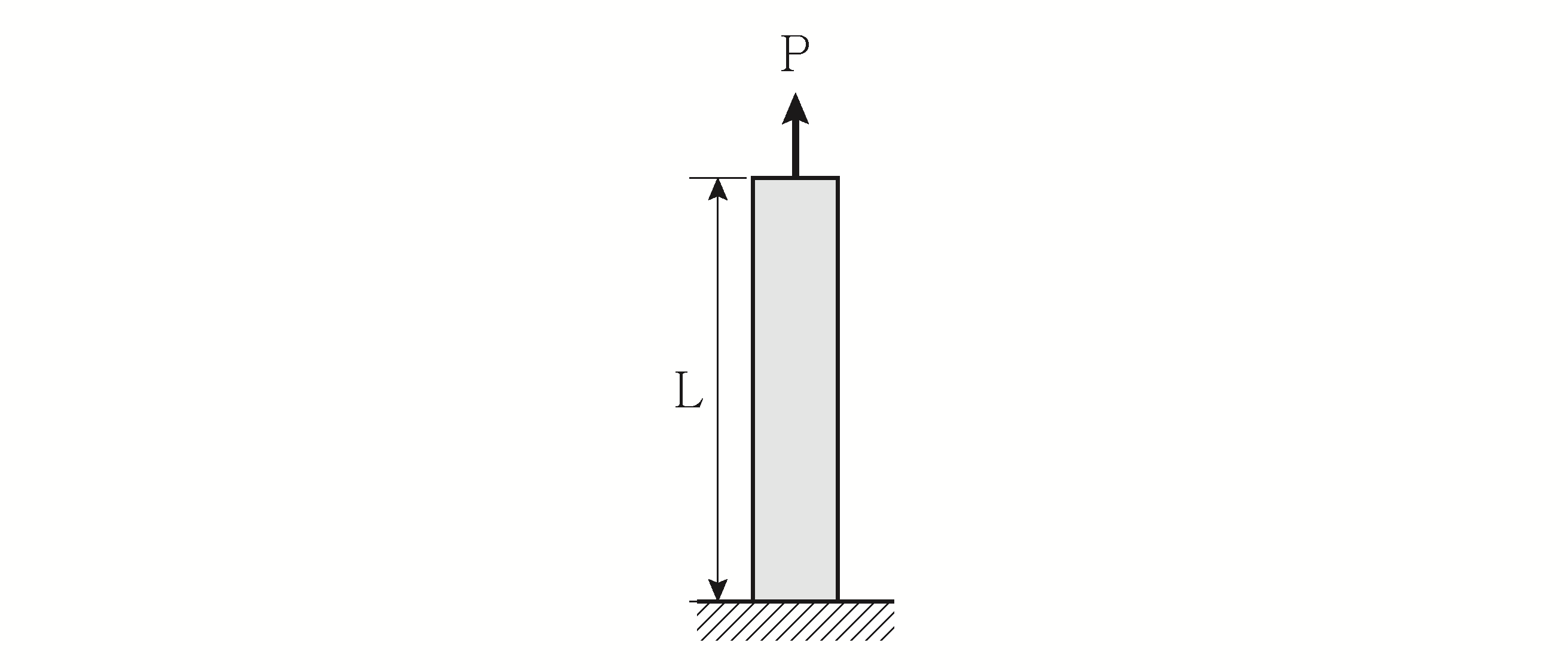

그림과 같이 직경 d ＝ 10 mm인 원형단면을 갖는 길이 L인 강재 축부재가 인장력 P를 받고 있을 때, 부재 축강성의 크기[N]는? (단, 강재의 탄성계수 E ＝ 200 GPa이고, $\pi$ ＝ 3으로 가정한다)

그림과 같이 핀으로 연결된 절점 C에 수평부재 AC와 경사부재 BC가 연결되어 있다. 부재 BC는 수평과 60 °를 이루고 있으며, 절점 C에는 아래 방향으로 하중 $4\sqrt{3}$ kN이 작용한다. 이때 절점 C의 평형을 만족시키기 위해 부재 BC에 발생하는 축력의 크기[kN]는? (단, 부재의 자중은 무시한다)

그림과 같이 등분포하중이 작용하는 단순보에서 최대수직처짐[kNㆍm³/EI]은? (단, 보의 휨강성은 EI로 일정하고, 자중은 무시한다)

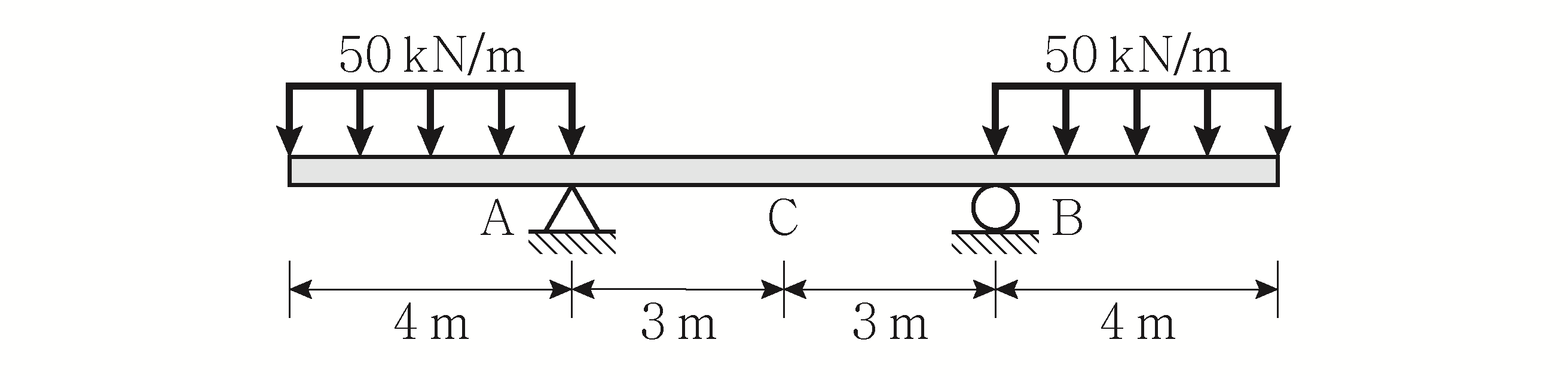

그림과 같이 내민보에 등분포하중이 작용할 때, C점에서의 전단력[kN]은? (단, 보의 자중은 무시한다)

그림과 같이 단순보에 삼각형 분포하중이 작용한다. A지점으로부터 분포하중의 합력 작용점까지의 거리[m]는?

그림과 같은 트러스 구조물에서 부재력이 0인 부재만을 고른 것은? (단, 부재의 자중은 무시한다)

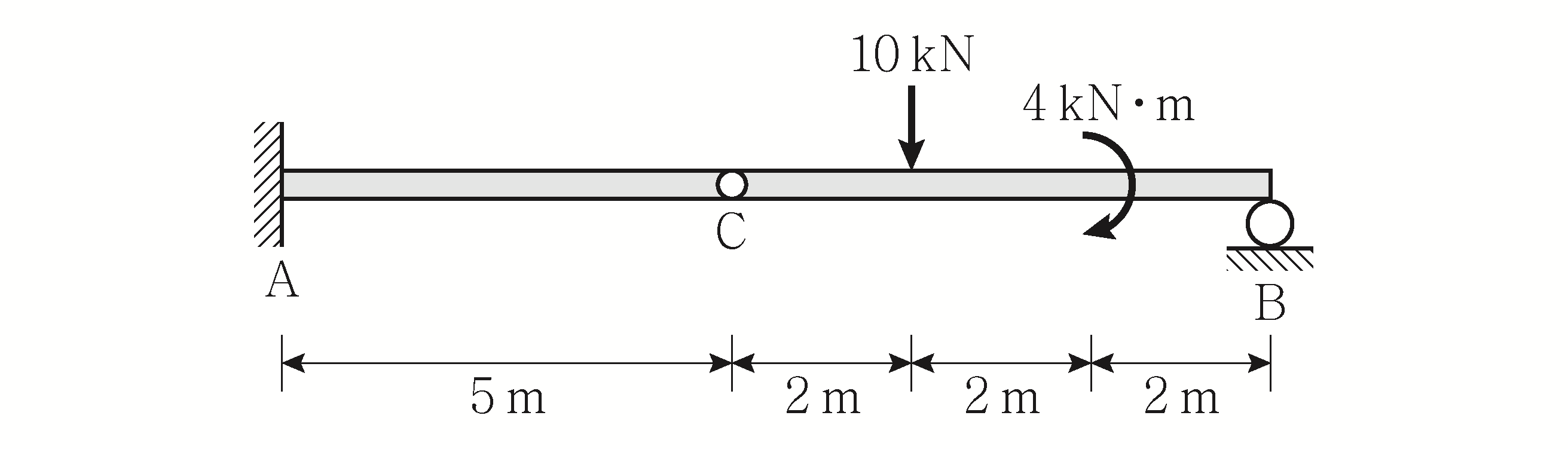

그림과 같이 집중하중과 모멘트하중을 받는 게르버보에서 C점의 전단력 크기[kN]는? (단, 보의 자중은 무시한다)

그림과 같이 직사각형 단면을 갖는 단순보에 등분포하중이 작용하고 있다. 보에 발생하는 최대휨응력 크기[MPa]는? (단, 보의 자중은 무시한다)

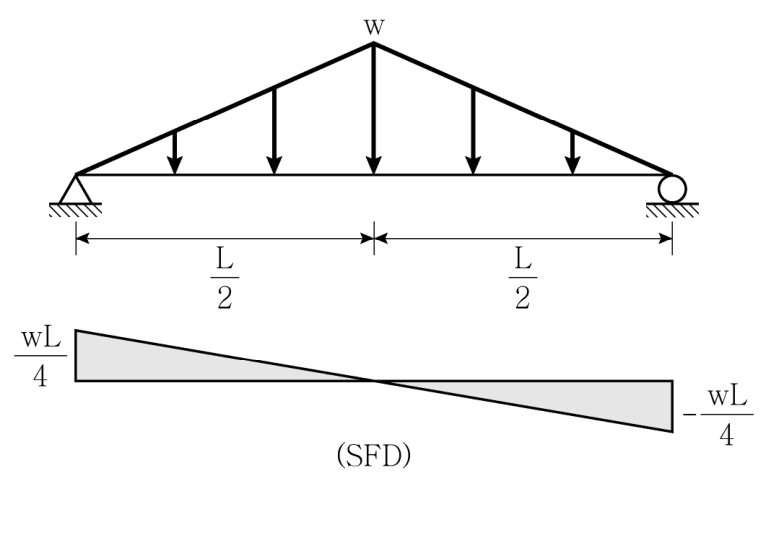

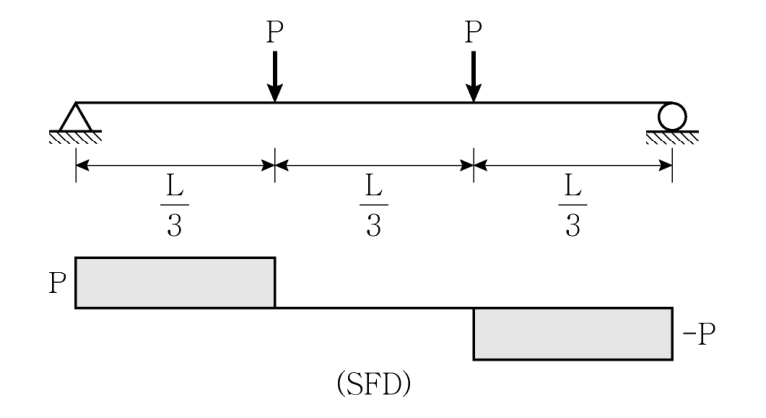

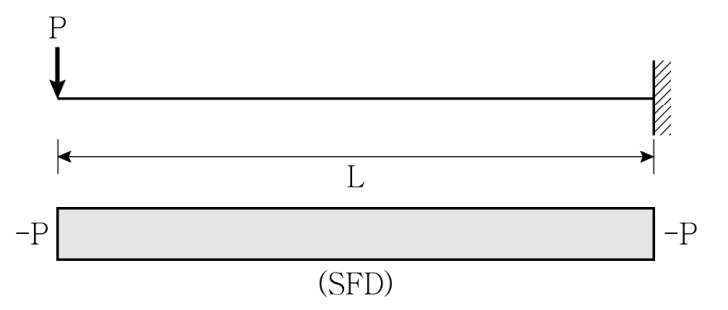

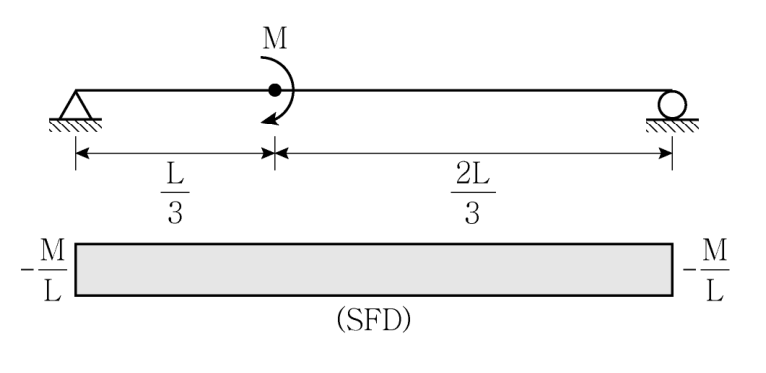

유형이 각각 다른 보에서 작용하중에 따른 전단력선도(SFD)를 다음 그림과 같이 나타내었을 때, 옳지 않은 것은? (단, 자중은 무시한다)

그림과 같은 두 개의 보에서 발생하는 최대수직처짐의 비(${\delta }_{{\max }_{\text{나}}}$${\delta }_{{\max }_{\text{가}}}$)는? (단, 두 보의 휨강성은 EI로 동일하며, 자중은 무시한다)

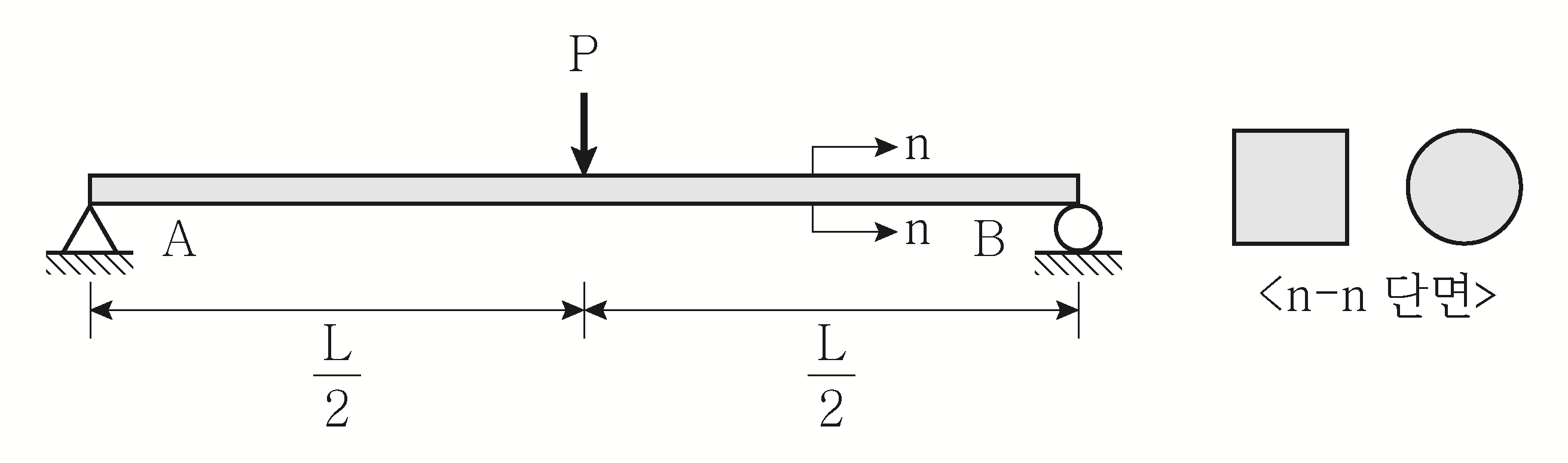

그림과 같은 단순보의 단면이 각각 직사각형 및 원형으로 되어 있다. 보의 단면적이 동일하다면, 직사각형 단면일 때와 원형 단면일 때 단면에 일어나는 최대전단응력의 비 ${\tau }_{m(\text{직사각형})}$ : ${\tau }_{m(\text{원형})}$는? (단, 자중은 무시한다)

그림과 같이 내민보에 등분포하중 w와 집중하중 P가 작용할 때, A점의 수직반력과 B점의 수직반력이 같기 위한 집중하중 P의 크기는? (단, 자중은 무시한다)

그림 (가)와 같이 집중하중 P를 받는 강체(단순보)가 있다. 그림 (가) 구조와 같은 반력을 발생시키는 등가력계를 그림 (나)와 같이 오른쪽 끝단에 힘 P와 집중모멘트 M이 작용하는 구조로 변환하려고 할 때, M의 크기로 옳은 것은? (단, 두 보의 형상 및 특성은 동일하다)

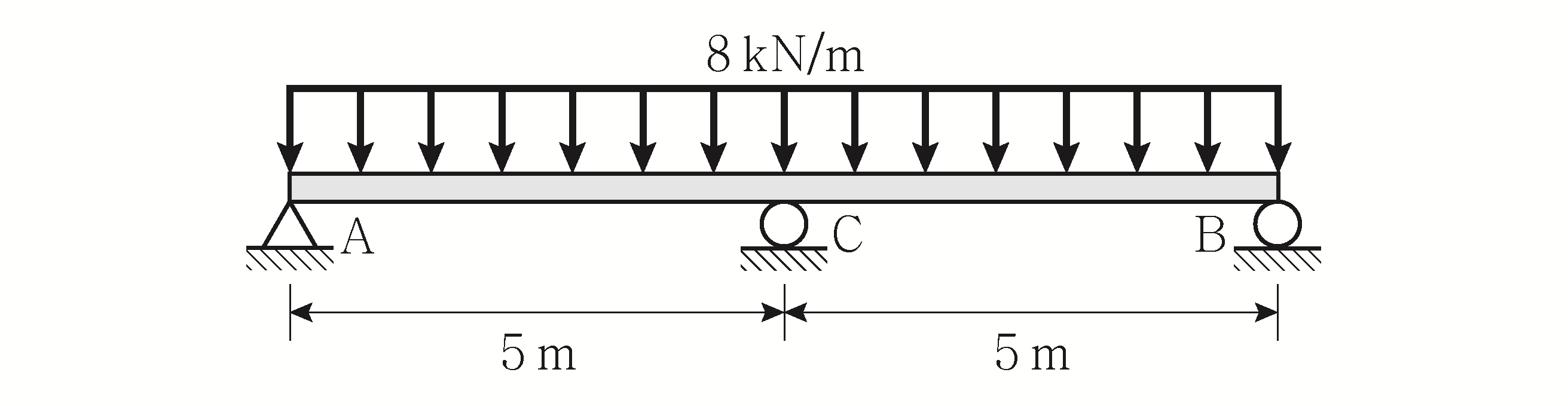

그림과 같은 연속보에서 C지점의 휨모멘트 크기[kNㆍm]는? (단, 부재의 EI는 일정하고, 자중은 무시한다)

모아원(Mohr’s circle)을 이용하여 평면응력을 구하는 방법에 대한 설명으로 옳지 않은 것은? (단, $x$축과 $y$축에서의 평면응력이며, 모아원의 반경 $R=\sqrt{{\left(\frac{{\sigma }_x-{\sigma }_y}{2}\right)}^2+({\tau }_{xy}{)}^2}$이다)

그림과 같이 우측 단부에서 1.0 mm 떨어져 있는 봉부재가 있다. 온도가 40 °C 상승하여 봉부재에 30 MPa의 압축응력이 발생하였다. 봉부재의 탄성계수[MPa]는? (단, 온도팽창계수 $\alpha$ ＝ 1.0 × 10^-5/°C이고, 자중은 무시한다)

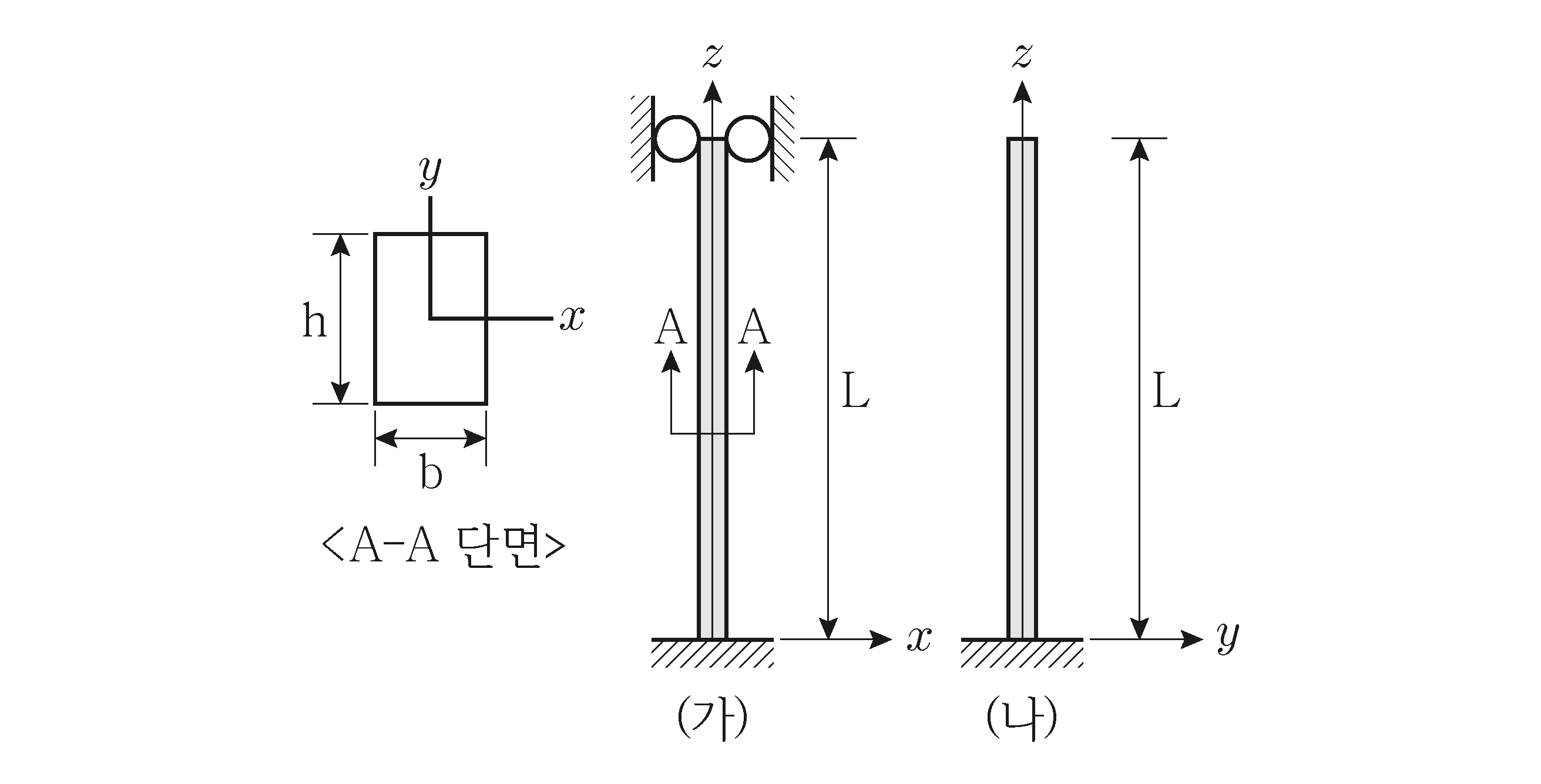

그림과 같이 길이 L인 기둥에서 그림 (가) $x$－$z$ 평면과 그림 (나) $y$－$z$ 평면에서의 기둥의 임계좌굴하중의 크기가 같을 때, 단면의 변 h의 크기[cm]는? (단, 단면의 변 b ＝ 7 cm이며, E는 일정하고 자중은 무시한다)
