9급 지방직 전기기기 2009년 기출문제

회전수 1,800 [rpm]으로 회전하는 4극 교류 발전기와 병렬 운전하는 P극의 교류 발전기가 900 [rpm]으로 회전 할 때, 이 교류 발전기의 극수 P는?

직류기의 전기자 권선 중 단중 중권의 설명으로 옳은 것은?

정격 출력 10 [kW], 정격 전압 100 [V]의 직류 타여자 발전기가 전기자 권선 저항 0.1 [Ω]을 갖는다면 이 발전기의 전압변동률[%]은? (단, 전기자 반작용, 브러시 접촉 전압 강하는 무시하고 또한 발전기의 회전수, 여자전류는 부하의 대소에 관계없이 일정하다)

동기 전동기에서 공급전압 및 부하를 일정하게 유지하면서 계자전류를 크게 하면 과여자 상태로 된다. 이 전동기는 과여자 상태에서는 어떤 상태로 운전되고 있는가?

계자권선을 갖는 직류 전동기에 비해 영구자석 직류 전동기의 특징으로 볼 수 없는 것은?

변압기의 병렬 운전 조건으로 옳지 않은 것은?

내부임피던스가 32 [Ω]인 앰프에 8 [Ω]의 임피던스를 가진 스피커를 연결하려 할 때, 최대 출력을 얻기 위한 임피던스 정합 변압기의 권선비 $\alpha$로 옳은 것은?

변압기 철심에 자기 포화 현상이 발생되었다면, 변압기가 자기 포화되지 않도록 하는 최적의 설계 방법은?

토크가 $\mathrm{T}$ [N·m]이고 회전수가 $\mathrm{N}$ [rpm]인 유도전동기의 출력[W]은?

브러시를 단락하여 기동하는 단상 유도전동기는?

전기자 총 도체수 $\mathrm{Z}$, 병렬회로수 $\mathrm{a}$, 극수 $\mathrm{P}$, 브러시 이동각 $\theta$[rad], 전기자전류 ${\mathrm{I}}_{\mathrm{a}}$[A]인 직류 발전기의 교차기자력 [AT/pole]은?

12 [kW]의 직류 분권 발전기가 1,000 [rpm]의 속도로 무부하 운전하여 300 [V]의 전압을 발생하고 있다. 이 발전기에 부하를 연결하여 전기자 전류 40 [A]가 흐르는 경우, 단자 전압 [V]은? (단, 전기자 저항은 0.2 [Ω], 계자 저항은 100 [Ω]이며, 전기자 반작용, 브러시 접촉 전압 강하는 무시한다)

병렬 운전중인 3상 동기발전기에서 무효순환전류가 흐르는 경우는?

전기 철도용으로 적합한 직류 전동기는?

펄스폭 변조(PWM)방식의 인버터에 대한 설명 중 옳지 않은 것은?

2중 농형 유도전동기가 일반적인 농형 유도전동기와 다른 점은?

소형 유도전동기의 슬롯을 사구 슬롯(skew slot)으로 하는 이유는?

단상 이상변압기의 2차측 100 [V] 단자에 4 [Ω]의 저항을 연결하여 1차측에 전류 1 [A]가 흐르도록 하였을 때, 1차측 공급전압이 1,600 [V]였다. 1차측 단자 전압 ${\mathrm{V}}_1$ [V]과 2차측 전류 ${\mathrm{I}}_2$ [A]는?

${\mathrm{V}}_1$ [V] ${\mathrm{I}}_2$ [A]

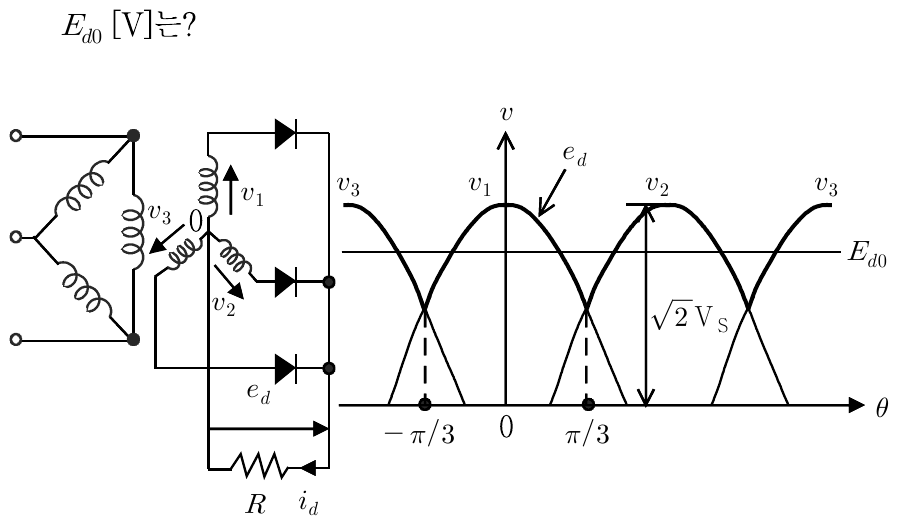

다음의 3상 반파정류회로에서 부하저항 R에 걸리는 직류 평균치 $E_{d0}$ [V]는?

전력용 반도체 소자에 대한 설명 중 옳지 않은 것은?
