9급 지방직 전기기기 2010년 기출문제

시행 2010-05-22 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2010 9급 지방직 전과목

100 [kVA] 단상 변압기의 철손이 1.2 [kW], 전부하 동손이 2.4 [kW]일 때 변압기의 최대 효율은 몇 배의 전부하에서 나타나는가?

전기기기

① $\frac{1}{2}$
② $\frac{1}{2}$
③ $2$
④ $2$

정답 보기

정답 ② · 해설 보기

유도전동기에 관한 설명으로 옳지 않은 것은?

전기기기

①회전자저항이 크면 정격 운전시 슬립이 작다.
②회전자저항의 크기는 최대 토크와 무관하다.
③이중농형 유도전동기의 기동 토크는 범용 유도전동기의 기동토크보다 크다.
④전원 주파수를 가변하면 유도전동기의 속도를 가변할 수 있다.

정답 보기

정답 ① · 해설 보기

타여자 직류전동기의 속도제어방식에 관한 설명으로 옳지 않은 것은?

전기기기

①전기자 전압 제어를 통해 전동기 속도를 제어한다.
②전기자에 직렬 삽입된 가변저항을 통한 속도제어방식은 운전시 효율이 좋다.
③계자 제어를 통해 전동기 속도를 제어한다.
④전기자 전압을 제어하기 위해 초퍼나 위상제어 정류기를 사용한다.

정답 보기

정답 ② · 해설 보기

외분권 가동 복권 발전기의 전기자 권선저항은 0.08 [Ω], 직권계자 권선저항은 0.02 [Ω], 분권계자 권선저항은 200 [Ω]이다. 부하전류가 48.5 [A]이고, 단자전압이 300 [V]일 때, 유도 기전력[V]은?

(단, 전기자반작용에 의한 전압 강하와 브러시의 접촉에 의한 전압 강하는 무시한다)

전기기기

①295
②297
③303
④305

정답 보기

정답 ④ · 해설 보기

동기전동기를 역률 1인 상태에서 운전하고 있다. 이 때 계자전류를 변동시킴에 따른 전기자전류와 무효전력에 대한 설명으로 옳지 않은 것은?

전기기기

①계자전류를 증가시키면 진상 무효전력이 증가한다.
②계자전류를 증가시키면 전기자전류가 증가한다.
③계자전류를 감소시키면 지상 무효전력이 증가한다.
④계자전류를 감소시키면 전기자전류가 감소한다.

정답 보기

정답 ④ · 해설 보기

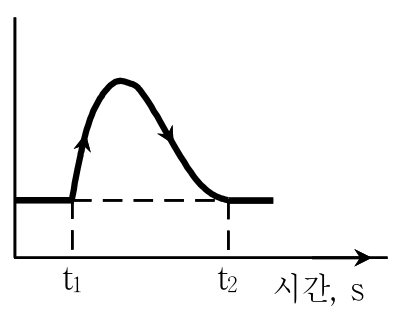

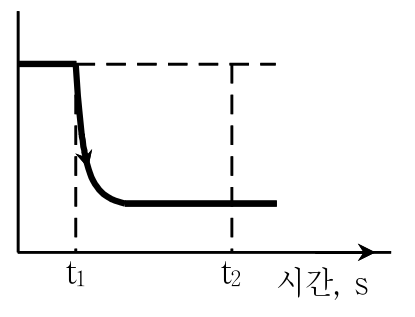

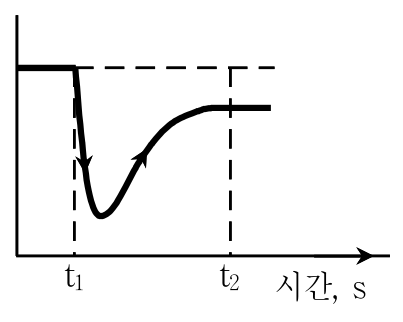

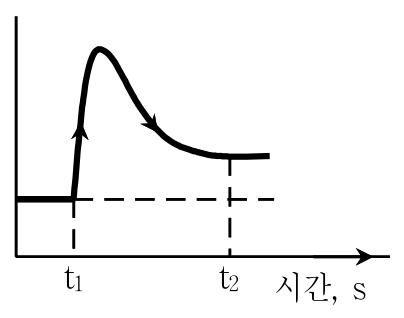

일정토크부하를 구동하고 있는 분권전동기의 분권계자회로에 직렬로 저항을 삽입하여 전동기의 과도적 변화를 나타낸 다음 그림 중 전기자전류의 변화를 나타내는 것은? (단, t₁은 저항 입력 시점, t₂는 정상 상태 시점이다)

전기기기

정답 보기

정답 ③ · 해설 보기

단자전압 300 [V], 전기자저항 0.5 [Ω]의 직류 분권전동기가 있다. 전부하일 경우 전기자전류 50 [A]가 흐른다. 이 전동기의 기동전류를 정격전류의 200 %로 제한하려면 기동저항[Ω]은?

전기기기

①2
②2.5
③3
④3.5

정답 보기

정답 ② · 해설 보기

회전자 입력 10 [kW], 슬립 4 [%]인 3상 유도전동기의 2차 동손[kW]은?

전기기기

①8
②0.8
③4
④0.4

정답 보기

정답 ④ · 해설 보기

60 [Hz], 12극, 회전자 주변의 속도가 125 [m/s]인 동기기의 회전자 직경[m]은?

전기기기

①3
②4
③5
④6

정답 보기

정답 ② · 해설 보기

10.

단상 변압기의 2차 무부하 전압이 220 [V]이고 정격 부하시의 2차 단자 전압이 210 [V]이다. 전압 변동률[%]은?

전기기기

①4.34
②4.54
③4.76
④4.96

정답 보기

정답 ③ · 해설 보기

11.

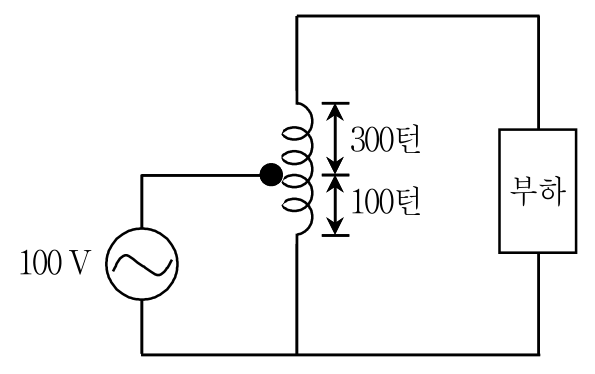

다음 그림과 같은 단권변압기에서 부하에 인가되는 교류전압[V]은?

전기기기

①100
②200
③300
④400

정답 보기

정답 ④ · 해설 보기

12.

2차 저항이 0.02 [Ω]이고 슬립 s ＝ 1에서 2차 리액턴스가 0.05 [Ω]인 3상 유도전동기가 있다. 슬립 s ＝ 0.05일 때 10 [A]의 1차 부하 전류가 흐른다면 기계적 출력[kW]은? (단, 권수비는 10, 상수비는 1이다)

전기기기

①9.2
②11.4
③13.6
④15.8

정답 보기

정답 ② · 해설 보기

13.

220 [V], 50 [Hz], 8극, 정격출력 480 [kW]인 3상 유도전동기의 회전수가 720 [rpm]일 때 2차 입력[kW]은? (단, 마찰손은 무시한다)

전기기기

①468
②472
③500
④520

정답 보기

정답 ③ · 해설 보기

14.

발전소에서 권선비가

a

: 1인 3대의 단상 변압기를

Y - Δ

로

결선하여 송전하려고 한다. 1차 단자전압을 (선간)

V_{1}

, 1차 선전류를

I_{1}

이라 할 때, 2차 단자전압

V_{2}

와 2차 선전류

I_{2}

는?

전기기기

① $V_{2} = \frac{3 V _{1}}{a}$ , $I_{2} = \frac{I _{1} a}{3}$
② $V_{2} = \frac{V _{1}}{3 a}$ , $I_{2} = 3 a I_{1}$
③ $V_{2} = \frac{V _{1}}{3 a}$ , $I_{2} = \frac{3 I _{1}}{a}$
④ $V_{2} = \frac{V _{1}}{3 a}$ , $I_{2} = a I_{1}$

정답 보기

정답 ② · 해설 보기

15.

60 [Hz], 4극 권선형 유도전동기가 전부하로 운전중일 때 전부하속도는 1,600 [rpm]이다. 2차회로의 저항을 2배로 할 경우 전부하속도[rpm]는?

전기기기

①1,400
②1,500
③1,600
④1,700

정답 보기

정답 ① · 해설 보기

16.

동기기의 전기자 저항을

r

, 반작용 리액턴스를

X_{a}

, 누설 리액턴스를

X_{l}

이라 하면 동기 임피던스는?

전기기기

① $r^{2} + (\frac{X _{a}}{X _{l}})^{2}$
② $r^{2} + X_{l}^{2}$
③ $r^{2} + X_{a}^{2}$
④ $r^{2} + (X_{a} + X_{l})^{2}$

정답 보기

정답 ④ · 해설 보기

17.

전동기 구동시스템에 대한 설명으로 옳지 않은 것은?

전기기기

①펌프(pump)를 구동하는 전동기 출력은 회전속도의 제곱에 비례한다.
②회전형 전동기의 출력은 토크와 각속도의 곱으로 표현된다.
③선형 전동기(linear motor)의 출력은 추진력과 속도의 곱으로 표현된다.
④고속 엘리베이터, 전기자동차를 구동하는 전동기는 4상한 운전이 가능하다.

정답 보기

정답 ① · 해설 보기

18.

IGBT와 MOSFET에 대한 설명으로 옳지 않은 것은?

전기기기

①IGBT와 MOSFET의 게이트 신호는 모두 전류형이다.
②IGBT와 MOSFET은 게이트 신호로 소자를 직접 온/오프 할 수 있다.
③IGBT와 MOSFET은 전압원 인버터, 초퍼 등에 사용된다.
④MOSFET은 IGBT보다 스위칭 동작 속도가 빠르다.

정답 보기

정답 ① · 해설 보기

19.

단상 다이오드 전파 정류회로에서 직류 전압 200 [V]를 얻는 데 필요한 입력 교류전압[V]은? (단, 부하는 순저항이고 정류기의 전압강하는 20 [V]로 한다)

전기기기

① $\frac{55 2}{π}$
② $\frac{110 2}{π}$
③ $552 π$
④ $1102 π$

정답 보기

정답 ③ · 해설 보기

20.

스위칭 주파수 1 [kHz], DC 입력전압이 200 [V]인 초퍼로, 정격전압 150 [V]인 전동기를 구동하려고 한다. 온-타임[ms]과 오프－타임[ms]을 구하면?

온－타임[ms] 오프－타임[ms]

전기기기

①1.0 1.0
②0.5 0.5
③0.5 0.75
④0.75 0.25

정답 보기

정답 ④ · 해설 보기
