9급 지방직 전기기기 2011년 기출문제

직류기에서 양호한 정류를 얻을 수 있는 조건이 아닌 것은?

동기발전기의 단락비가 큰 경우에 대한 설명으로 옳지 않은 것은?

전기자 저항 0.8[Ω], 계자저항 110[Ω]인 직류 분권전동기에 정격전압 220[V]를 인가하였을 때 역기전력은 200[V]이다. 이 때 전기자전류[A]와 계자전류[A]는? (단, 전기자 반작용과 브러시에 의한 전압강하는 무시한다)

전기자전류 계자전류

병렬로 운전하고 있는 두 대의 3상 동기발전기 사이에 동기화전류가 교대로 주기적으로 흘러 난조가 발생하였다. 이와 같은 현상을 발생시키는 경우는?

동기전동기가 무부하상태에서 동기속도로 운전하고 있다. 여자전류 변동에 따른 현상에 대한 설명으로 옳지 않은 것은?

정류회로에서 전류중복현상이 발생될 경우 나타나는 현상으로 옳지 않은 것은?

권수비가 1 : 4인 이상적 단상 변압기에 실효값 110[V]의 교류전압을 입력하여 전파정류하면 출력전압의 평균값[V]은?

반도체 전력변환장치에 적용되고 있는 전력용 반도체에 대한 설명으로 옳지 않은 것은?

직류 직권전동기가 불포화영역에서 운전되고 있다. 회전속도를 반으로 줄이면 토크는 몇 배 인가? (단, 전기자권선 저항과 직권계자권선 저항에 의한 전압강하는 무시한다)

정격전압이 200[V], 정격출력이 5[kW]인 직류분권발전기의 전기자 및 분권계자의 저항은 각각 0.1[Ω], 50[Ω]이다. 이 때 전압변동률[%]은? (단, 전기자 반작용과 브러시에 의한 전압강하는 무시한다)

단상 유도전동기의 기동방식이 아닌 것은?

3,300[V], 60[Hz]용 변압기의 와류손이 450[W]이다. 이 변압기를 2,200[V], 50[Hz]에서 사용할 때 와류손[W]은? (단, 와류손은 전압의 제곱에 비례한다)

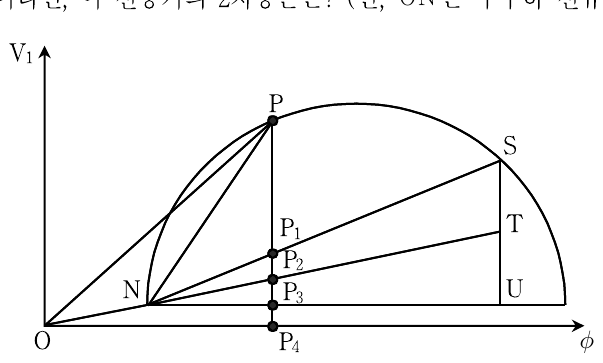

다음 그림은 3상 유도 전동기의 원선도이다. P점이 임의의 동작점이라면, 이 전동기의 2차동손은? (단, $\overline{\mathrm{ON}}$은 무부하 전류이다)

60[Hz], 220[V], 5.5[kW]인 3상유도 전동기의 전부하시의 회전자 동손이 300[W], 기계손이 200[W]일 때 슬립[%]은?

다음의 측정데이터는 변압기의 권선비를 산정하기 위한 것이다. 이 변압기의 권선비와, 1차측에 220[V]의 입력전압을 인가할 때 2차측 출력전압[V]은?

측정항목	측정값
1차측 저항	1.6[Ω]
2차측 저항	0.4[Ω]

권선비 출력전압

변압기에 대한 설명으로 옳지 않은 것은 ?

3상 6극 유도전동기를 60[Hz]의 전원에 접속하고 전부하로 운전할 때, 2차회로의 주파수가 1.5[Hz]였다. 이 때의 2차동손이 200[W]였다면 기계적 출력[kW]은?

엘리베이터를 전동기로 구동할 경우 4상한 운전에 대한 설명으로 옳은 것은?

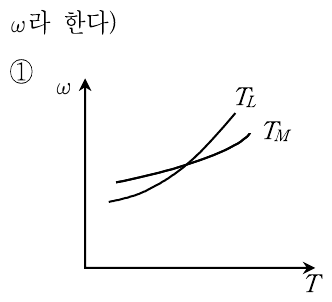

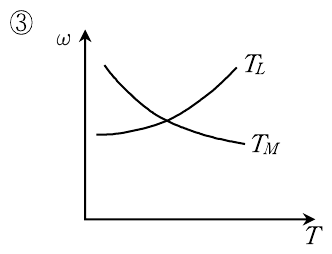

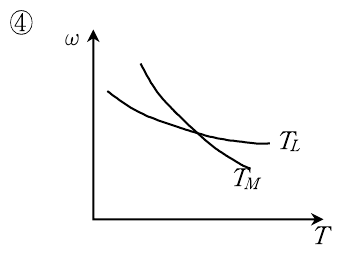

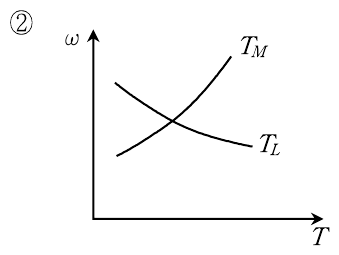

다음 그림은 유도 전동기의 속도-토크 특성과 부하의 속도-토크특성을 나타내고 있다. 교점에서 안정적으로 운전되는 것은? (단, 전동기의 토크를 T_M, 부하의 토크를 T_L, 전동기의 속도를 $\omega$라 한다)

정격 용량 10[kVA] 변압기가 있다. 부하율이 $\frac{1}{2}$이고 역률이 1인 전등 부하로 6시간, 부하율이 $\frac{3}{4}$이고 역률이 0.8인 전동기 부하로 12시간, 그리고 무부하로 6시간 운전하였을 때 전일 효율[%]은? (단, 전부하 동손은 500[W]이며, 철손은 200[W]이다)
