9급 지방직 전기기기 2012년 기출문제

시행 2012-05-12 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2012 9급 지방직 전과목
1.
단상변압기 2대로 V-V결선하여 3상에서 사용하는 경우, V-V결선의 특징으로 옳지 않은 것은?
전기기기
  1. ①변압기의 이용률이 86.6 [%]로 저하된다.
  2. ②유효 출력용량은 △-△결선일 경우의 57.7 [%]로 된다.
  3. ③부하측에 대칭 3상 전압을 공급할 수 있다.
  4. ④다른 결선에 비해 설치 방법이 복잡하다.
정답 보기

정답 ④ · 해설 보기

2.
직류기의 전기자반작용에 대한 설명으로 옳지 않은 것은?
전기기기
  1. ①전기자 전류 값이 매우 큰 경우는 반작용에 대한 보상을 할 필요가 없다.
  2. ②전기자반작용으로 정류자와 브러시의 조기마모를 가져올 수 있다.
  3. ③발전기의 경우 유효공극자속을 감소시켜 출력전압의 크기를 저하하는 원인이 된다.
  4. ④전기자반작용을 보상하기 위하여 보상권선과 보극을 설치한다.
정답 보기

정답 ① · 해설 보기

3.
50 [Hz]에 사용되도록 한 변압기를 60 [Hz]의 전원환경에서 사용한다면 자속밀도는 50 [Hz]일 때의 몇 배인가? (단, 주파수를 제외한 모든 조건은 동일하다)
전기기기
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ② · 해설 보기

4.
변압기의 여자전류와 철손을 측정하기 위하여 실시하는 시험은?
전기기기
  1. ①무부하시험
  2. ②단락시험
  3. ③가압시험
  4. ④유도시험
정답 보기

정답 ① · 해설 보기

5.
동기기의 안정도를 개선하기 위해 설치하는 것은?
전기기기
  1. ①슬립링과 브러시
  2. ②브러시와 전기자 권선
  3. ③제동권선
  4. ④계자권선
정답 보기

정답 ③ · 해설 보기

6.
4 [kVA], 2,000 [V]/200 [V]의 단상변압기를 2차측으로 환산했을 때 등가 저항은 0.2 [Ω], 등가 리액턴스는 0.3 [Ω]이다. 이 변압기에 역률 0.8(뒤짐)의 전부하를 걸었을 때, 전압변동률[%]은?
전기기기
  1. ①0.2
  2. ②1.6
  3. ③2.8
  4. ④3.4
정답 보기

정답 ④ · 해설 보기

7.
전기자저항이 0.1 [Ω]인 직류 분권발전기의 단자에 부하를 연결하였더니, 단자전압이 200 [V], 부하전류가 90 [A], 계자전류가 10 [A]로 각각 측정되었다. 이 분권발전기의 유기기전력[V]은?
전기기기
  1. ①190
  2. ②199
  3. ③201
  4. ④210
정답 보기

정답 ④ · 해설 보기

8.
교류기에서 고정자 권선의 유기기전력에 대한 설명으로 옳지 않은 것은?
전기기기
  1. ①유기기전력은 고정자 주파수에 비례한다.
  2. ②유기기전력은 회전자계의 동기속도에 비례한다.
  3. ③유기기전력은 고정자 극수에 반비례한다.
  4. ④유기기전력은 공극 자속에 비례한다.
정답 보기

정답 ③ · 해설 보기

9.
정격출력 1,732 [kVA], 정격전압 1,000 [V]인 3상 동기발전기가 계자전류 500 [A]에서 무부하 단자전압 1,000 [V]로 측정되었고, 단락전류는 1,250 [A]라고 한다. 이 발전기의 백분율 동기 임피던스[%]는?
전기기기
  1. ①60
  2. ②70
  3. ③80
  4. ④90
정답 보기

정답 ③ · 해설 보기

10.
정지상태에서 2차측 권선에 400 [V], 60 [Hz]의 상전압이 나타나는 3상 유도전동기가 있다. 이 유도전동기가 어떤 부하 조건에서 회전하고 있을 때 2차측 권선에서는 8 [V]의 전압이 측정되었다. 이때 2차측 전압이 갖는 주파수[Hz]는?
전기기기
  1. ①1.2
  2. ②6.0
  3. ③12
  4. ④60
정답 보기

정답 ① · 해설 보기

11.
380 [V]의 입력전압을 갖는 직류 초퍼회로가 저항부하에 전력을 공급하기 위해 일정한 스위칭주파수로 작동되고 있다. 스위치의 온-시간이 15 [ms], 오프-시간이 5 [ms]일 때, 출력 전압의 평균값[V]은?
전기기기
  1. ①95
  2. ②285
  3. ③320
  4. ④507
정답 보기

정답 ② · 해설 보기

12.
60 [Hz], 6극의 3상 유도전동기가 전부하에서 1,140 [rpm]으로 회전하고 있다. 이때 전동기의 슬립[%]은?
전기기기
  1. ①2.5
  2. ②3.5
  3. ③5.0
  4. ④7.0
정답 보기

정답 ③ · 해설 보기

13.
동기전동기를 유도전동기로 기동시키는 경우 유도전동기의 극수를 동기전동기에 비해 통상 2극 정도 적게 한다. 동일 극수로 하면 안 되는 이유로 옳은 것은? (단, Ns는 동기속도, s는 슬립이다)
전기기기
  1. ①유도기가 동기기보다 속도가 s Ns만큼 느리므로
  2. ②유도기가 동기기보다 속도가 (1 － s)Ns만큼 느리므로
  3. ③유도기가 동기기보다 속도가 s Ns만큼 빠르므로
  4. ④유도기가 동기기보다 속도가 (1 － s)Ns만큼 빠르므로
정답 보기

정답 ① · 해설 보기

14.

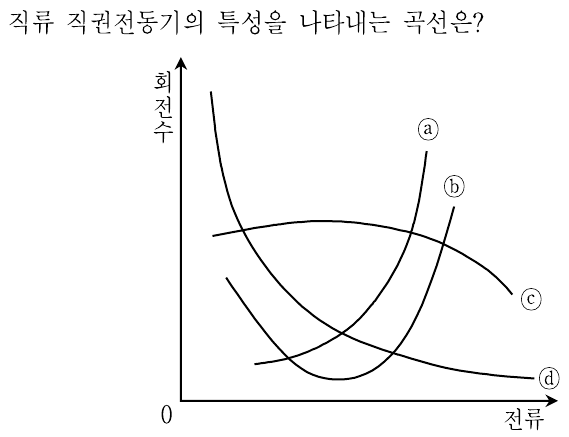

다음은 전동기의 전류와 회전수의 관계를 나타내고 있다. 이 중 직류 직권전동기의 특성을 나타내는 곡선은?
전기기기
  1. ①ⓐ
  2. ②ⓑ
  3. ③ⓒ
  4. ④ⓓ
정답 보기

정답 ④ · 해설 보기

15.
직류 타여자전동기에서 토크 T를 나타낸 관계로 옳은 것은? (단, 자속은 Φ, 전기자 전류는 Ia, 회전속도는 N이다)
전기기기
  1. ①T ∝ Ia Φ N
  2. ②T ∝ Ia N
  3. ③T ∝ Φ N
  4. ④T ∝ Ia Φ
정답 보기

정답 ④ · 해설 보기

16.
정격용량 30 [kW], 6극, 60 [Hz]의 3상 권선형 유도전동기가 1,164 [rpm]에서 어떤 2차 총 저항으로 운전 중에 있다. 부하토크를 일정하게 유지한 상태에서 2차 총 저항을 5배로 증가시켰을 때 가장 근접한 회전수[rpm]는?
전기기기
  1. ①960
  2. ②1,020
  3. ③1,080
  4. ④1,140
정답 보기

정답 ② · 해설 보기

17.

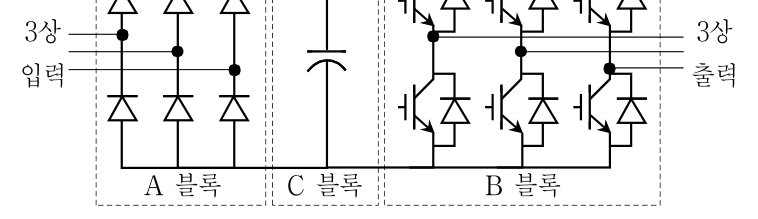

다음과 같은 교류전동기의 가변속 구동시스템에서 전력회로에 대한 설명으로 옳지 않은 것은?
전기기기
  1. ①A 블록은 전파정류기로서 직류측 리플성분의 주파수는 전원주파수의 2배이다.
  2. ②B 블록은 직류입력을 교류로 변환 출력하는 인버터를 나타낸다.
  3. ③C 블록은 정류기 출력전압을 평활화하기 위한 필터를 나타낸다.
  4. ④B 블록은 구형파구동방식 및 PWM방식 등의 방법으로 제어할 수 있다.
정답 보기

정답 ① · 해설 보기

18.
가변전압-가변주파수 인버터(Variable Voltage-Variable Frequency Inverter)를 사용하여 가변속 운전이 가능하지 않은 전동기는?
전기기기
  1. ①농형 유도전동기
  2. ②권선형 유도전동기
  3. ③직류전동기
  4. ④동기전동기
정답 보기

정답 ③ · 해설 보기

19.
60 [Hz]의 교류전압 또는 일정한 직류전압의 어느 조건에서도 전전압기동방식으로 기동이 불가능한 전동기는?
전기기기
  1. ①영구자석형 동기전동기
  2. ②3상 유도전동기
  3. ③직류 분권전동기
  4. ④직류 직권전동기
정답 보기

정답 ① · 해설 보기

20.
동기기에 대한 설명으로 옳지 않은 것은?
전기기기
  1. ①회전자에는 저속용 돌극형과 고속용 원통형의 유형이 있다.
  2. ②동기기는 회전자와 고정자가 모두 여자되는 기기이다.
  3. ③동기기의 계자는 교류로 여자해야 한다.
  4. ④역률 개선을 위하여 동기전동기를 사용할 수 있다.
정답 보기

정답 ③ · 해설 보기
