9급 지방직 전기기기 2016년 기출문제

시행 2016-06-18 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2016 9급 지방직 전과목
1.
보극이 없는 직류전동기의 브러시 위치를 무부하 중성점으로부터 이동시키는 이유와 이동 방향은?
전기기기
  1. ①정류작용이 잘 되게 하기 위하여 전동기 회전 방향으로 브러시를 이동한다.
  2. ②정류작용이 잘 되게 하기 위하여 전동기 회전 반대 방향으로 브러시를 이동한다.
  3. ③유기기전력을 증가시키기 위하여 전동기 회전 방향으로 브러시를 이동한다.
  4. ④유기기전력을 증가시키기 위하여 전동기 회전 반대 방향으로 브러시를 이동한다.
정답 보기

정답 ② · 해설 보기

2.
직류기 손실 중 기계손이 아닌 것은?
전기기기
  1. ①베어링손
  2. ②와전류손
  3. ③브러시 마찰손
  4. ④풍손
정답 보기

정답 ② · 해설 보기

3.
무부하로 회전하고 있는 3상 동기전동기를 과여자로 운전하는 경우에 발생하는 현상으로 옳은 것은? (단, 전동기의 손실은 무시한다)
전기기기
  1. ①증자작용이 일어난다.
  2. ②공급전압보다 위상이 90 ° 앞선 전류가 흐른다.
  3. ③탈조가 발생한다.
  4. ④유효전력이 증가한다.
정답 보기

정답 ② · 해설 보기

4.
변압기에 대한 설명으로 옳지 않은 것은?
전기기기
  1. ①전압변동률은 누설 리액턴스와 권선 저항에 의해 영향을 받으며, 일반적으로 클수록 좋다.
  2. ②변압기의 동손은 전류의 제곱에 비례하고, 철손은 전압의 제곱에 거의 비례한다.
  3. ③자화 전류는 인가된 전압과 90 ° 위상차를 가지고, 철손 전류는 인가된 전압과 동상이다.
  4. ④철심의 저항률을 높이고 적층된 철심을 사용하면 와전류손을 줄일 수 있다.
정답 보기

정답 ① · 해설 보기

5.
다음 ㉠, ㉡, ㉢에 들어갈 용어를 바르게 나열한 것은?
변압기의 무부하 전류를 ( ㉠ ) 전류라 한다. 이 무부하 전류는 변압기 철심에 자속을 생성하는 데 사용되는 ( ㉡ ) 전류와 히스테리시스 손실과 와전류 손실에 사용되는 ( ㉢ ) 전류의 합이다.
㉠ ㉡ ㉢
전기기기
  1. ①자화 여자 철손
  2. ②여자 자화 철손
  3. ③자화 철손 동손
  4. ④동손 자화 철손
정답 보기

정답 ② · 해설 보기

6.
85 [%] 부하에서 최대 효율을 가지는 직류발전기가 전부하로 운전될 때, 고정손과 부하손의 비율은?
고정손 : 부하손
전기기기
  1. ①1.19 : 1
  2. ②1 : 1
  3. ③0.81 : 1
  4. ④0.72 : 1
정답 보기

정답 ④ · 해설 보기

7.
10,000 [kVA], 8,000 [V]의 Y결선 3상 동기발전기가 있다. 1상의 동기 임피던스가 4 [Ω]이면 이 발전기의 단락비는?
전기기기
  1. ①1.2
  2. ②1.4
  3. ③1.6
  4. ④1.8
정답 보기

정답 ③ · 해설 보기

8.
20극인 권선형 유도전동기를 60 [Hz]의 전원에 접속하고 전부하로 운전할 때, 2차 회로의 주파수가 6 [Hz]이다. 이때 2차 동손이 600 [W]라면 기계적 출력[kW]은?
전기기기
  1. ①3.4
  2. ②4.4
  3. ③5.4
  4. ④6.4
정답 보기

정답 ③ · 해설 보기

9.
내부 임피던스가 8 [Ω]인 앰프에 32 [Ω]의 임피던스를 가진 스피커를 연결할 때 임피던스 정합용 변압기를 사용하여 최대 전력을 전달하고자 한다. 이 정합용 변압기의 앰프 측 권선수가 200이라면 스피커 측 권선수는?
전기기기
  1. ①50
  2. ②100
  3. ③200
  4. ④400
정답 보기

정답 ④ · 해설 보기

10.

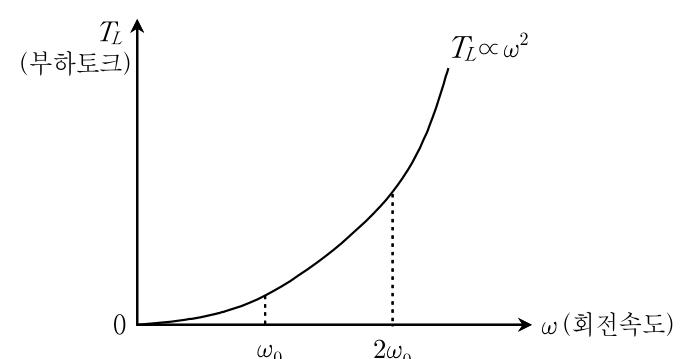

그림과 같은 부하 특성을 갖는 팬을 전동기로 운전하고 있다. 부하의 속도가 현재 속도보다 2배 빨라진 경우, 부하를 운전하는 데 요구되는 전동기의 전력은? (단, 전동기의 손실은 무시한다)
전기기기
  1. ①배가 된다.
  2. ②동일하게 유지된다.
  3. ③배가 된다.
  4. ④배가 된다.
정답 보기

정답 ④ · 해설 보기

11.
분권 직류전동기의 속도 특성에 대한 설명으로 옳지 않은 것은?
전기기기
  1. ①단자전압을 증가시키면 속도가 증가한다.
  2. ②전기자 회로의 직렬저항을 감소시키면 속도가 증가한다.
  3. ③계자 회로의 저항을 감소시키면 속도가 증가한다.
  4. ④무부하 운전을 하더라도 탈주(runaway)하지 않고, 최대속도에서 안정적으로 운전된다.
정답 보기

정답 ③ · 해설 보기

12.
무한모선(infinite bus)과 병렬로 연결된 동기발전기에서 유효전력 분담을 늘리기 위한 방법은?
전기기기
  1. ①동기발전기의 계자전류를 증가시킨다.
  2. ②동기발전기의 계자전류를 감소시킨다.
  3. ③동기발전기의 원동기 속도를 증가시킨다.
  4. ④동기발전기의 원동기 속도를 감소시킨다.
정답 보기

정답 ③ · 해설 보기

13.
3상 권선형 유도전동기에 대한 설명으로 옳지 않은 것은?
전기기기
  1. ①높은 회전자 저항은 유도전동기의 기동 토크를 감소시킨다.
  2. ②유도전동기에서 최대 토크가 발생하는 슬립과 속도는 회전자 저항으로 제어할 수 있다.
  3. ③유도전동기는 기기의 극수나 주파수 또는 단자전압을 변화시킴으로써 속도를 변화시킬 수 있다.
  4. ④유도전동기의 최대 토크값은 회전자 저항과는 무관하다.
정답 보기

정답 ① · 해설 보기

14.
입력 펄스 신호에 대하여 일정한 각도만큼 회전하며 회전 속도는 입력 펄스의 주파수에 비례하는 전동기는?
전기기기
  1. ①스테핑 전동기
  2. ②타여자 직류전동기
  3. ③유도전동기
  4. ④동기전동기
정답 보기

정답 ① · 해설 보기

15.
부하전류와 입력전압이 일정하게 운전되고 있는 변압기의 주파수가 60 [Hz]에서 50 [Hz]로 낮아질 경우 발생하는 현상으로 옳은 것은?
전기기기
  1. ①철손 증가
  2. ②철손 감소
  3. ③동손 증가
  4. ④동손 감소
정답 보기

정답 ① · 해설 보기

16.
다이오드 1개를 이용한 반파정류회로에 부하저항 R이 연결되어 있다. 이때 교류 입력전압의 실효값을 E[V]라 할 때 전류 I[A]의 평균값은? (단, 정류기의 전압 강하는 무시한다)
전기기기
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ② · 해설 보기

17.
교류전원으로부터 전력변환장치를 사용하여 교류전동기를 가변속 운전하려 한다. 이를 위해 필요한 전력변환장치의 종류와 그 연결순서가 바르게 나열된 것은?
전기기기
  1. ①인버터 → 다이오드 정류기
  2. ②DC/DC 컨버터 → 인버터
  3. ③다이오드 정류기 → 인버터
  4. ④인버터 → 위상제어 정류기
정답 보기

정답 ③ · 해설 보기

18.

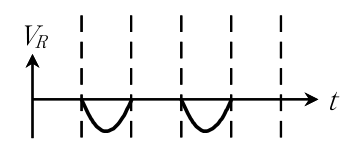

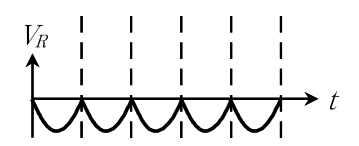

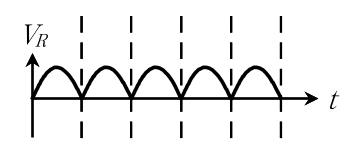

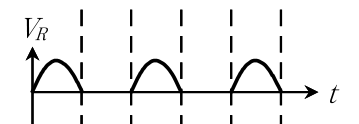

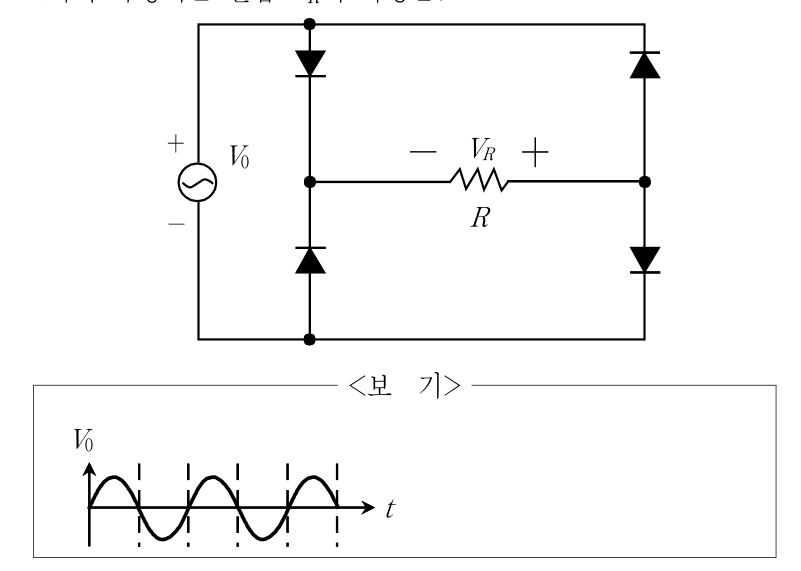

다음 회로에서 교류전압 V0의 파형이 보기와 같을 때, 저항 R에서 측정되는 전압 VR의 파형은?

<보 기>


전기기기
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ③ · 해설 보기

19.
3상 460 [V], 100 [kW], 60 [Hz], 4극 유도전동기가 0.05의 슬립으로 운전되고 있다. 회전자 및 고정자에 대한 회전자 자계의 상대속도[rpm]는?
회전자에 대한 고정자에 대한
회전자 자계의 상대속도 회전자 자계의 상대속도
전기기기
  1. ①90 1,800
  2. ②0 1,800
  3. ③90 0
  4. ④1,710 0
정답 보기

정답 ① · 해설 보기

20.
4극, 60 [Hz]인 3상 유도전동기가 1,750 [rpm]으로 회전하고 있을 때, 전원의 a상, b상, c상 중에서 a상과 c상을 서로 바꾸어 접속하면 이때의 슬립은?
전기기기
  1. ①0.028
  2. ②1.028
  3. ③1.972
  4. ④2.029
정답 보기

정답 ③ · 해설 보기
