9급 지방직 전기기기 2017년 기출문제

유도전동기에서 동기속도와 극수의 관계에 대한 설명으로 옳은 것은?

양방향으로 전류가 흐를 수 있도록 SCR 2개를 역병렬로 접속한 것과 동일한 기능의 전력용 반도체 소자는?

3상, 4극, 60 [Hz]인 동기발전기에서 회전자의 주변 속도[m/s]는? (단, 회전자의 지름은 1 [m]이며, $\pi$ ＝ 3으로 계산한다)

단상변압기에서 2차측 단자전압이 무부하일 때 220 [V]이고 정격 부하일 때 200 [V]이라면, 전압변동률[%]은?

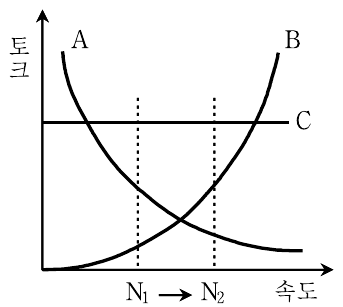

직류전동기 가변속 구동을 통해 몇 가지의 운전특성 곡선을 얻었다. 지금 속도를 N₁에서 N₂로 변경하였을 때 전력공급량이 가장 적게 변화하는 곡선은?

두 대의 직류발전기가 병렬운전 중일 때, 발전기 A에 흐르는 전기자 전류 I_A [A]는? (단, 두 전기자 전류 사이에는 I_B ＝ 2 I_A의 관계가 있다)

철손 2 [kW]인 변압기가 하루 중에 무부하로 4시간, 1/2 정격 부하로 10시간, 그리고 정격부하로 10시간 동안 운전되었다면, 하루 중 발생되는 손실의 총량[kWh]은? (단, 정격부하에서 동손은 4 [kW]이다)

변압기의 2차측에 연결된 부하 3 ＋ j4 [Ω]에 전압 200 [V]의 1차측 전원에서 300 [W]의 전력을 공급할 경우, 이 변압기의 권선비는? (단, 변압기는 이상적인 것으로 가정한다)

브러시리스 직류(BLDC) 전동기의 특징으로 옳지 않은 것은?

전동기 제어를 위한 전력변환기기의 설명으로 옳지 않은 것은?

3상 유도전동기에서 슬립(slip)이 커지면 이에 비례하여 증가하는 것은?

직류기에서 전기자의 권선법에 대한 설명으로 옳지 않은 것은?

3상 전압에서 6상 전압으로 변환시키는 변압기의 결선법이 아닌 것은?

정격전압 200 [V], 정격출력 100 [kW], 정격속도 1,500 [rpm]인 직류 분권발전기에서 전기자회로의 저항이 0.05 [Ω]이고 계자회로의 저항이 50 [Ω]일 경우, 정격 운전시의 계자전류를 2 [A]로 하기 위하여 계자회로에 삽입해야 할 외부 저항[Ω]은?

운전 중인 3상 유도전동기를 회생제동으로 전환하고자 할 때 옳은 것은?

단상 100 [V]의 교류전원을 다이오드 브리지로 전파정류할 경우 직류측 평균 전압[V]은? (단, 브리지의 다이오드 전압강하와 전원 임피던스는 모두 무시한다)

동기전동기에 대한 V곡선을 나타낸 것으로 옳은 것은?

동기기에서 단락비를 구하기 위해 필요한 시험으로 옳은 것은?

200 [V], 60 [Hz], 4극, 20 [kW]인 3상 유도전동기에서 회전자의 회전속도가 1,710 [rpm]일 경우 2차 효율[%]은?

교류전원 $v_S(t)=\sqrt{2}{V}_S\sin \omega t$ [V]이 연결된 정류회로에서 다이오드 $D_1$에 걸리는 전압 ${\upsilon }_{D_1}(t)$의 최대 역전압(Peak Inverse Voltage)의 크기[V]는? (단, 부하 R의 한 쪽 단자는 변압기 2차측 권선의 중간 탭에 연결되어 있고, 다이오드와 변압기는 이상적이라고 가정한다)
