9급 지방직 전기기기 2018년 기출문제

3상 변압기의 결선방법 중 수전단 변전소용 변압기와 같이 고전압을 저전압으로 강압할 때, 주로 사용되는 것은?

3상 농형 유도전동기에서 고정자 권선의 결선을 ∆에서 Y로 바꾸면 기동 전류의 변화로 옳은 것은?

극수 8, 동기속도 3,000 [rpm]인 동기발전기와 병렬 운전하는 극수가 6인 동기발전기의 회전수[rpm]는?

동기발전기의 전기자 권선을 단절권으로 하는 이유는?

100 [W], 220/22 [V]의 2권선 변압기를 승압 단권변압기로 결선을 변경하고 저압측에 전압 220 [V]를 공급할 때, 고압측 전압[V]은?

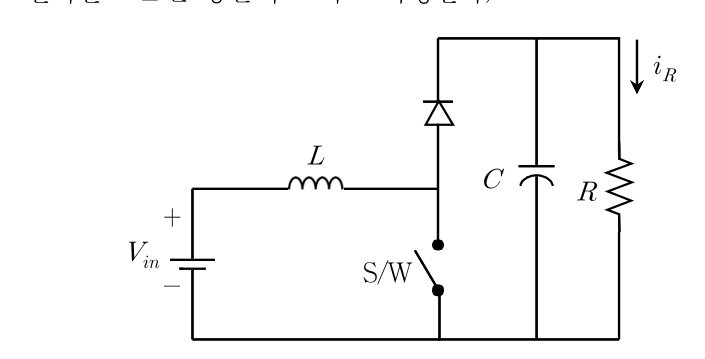

그림과 같은 컨버터에서 입력전압 $V_{\text{in}}$은 200 [V], 스위치(S/W)의 듀티비는 0.5, 부하저항 $R$은 10 [Ω]이다. 이 컨버터의 부하저항 $R$에 흐르는 전류 $i_R$의 평균치[A]는? (단, 커패시턴스 $C$와 인덕턴스 $L$은 충분히 크다고 가정한다)

변압기의 각종 전류에 대한 설명으로 옳지 않은 것은?

1,200 [rpm]에서 정격출력 16 [kW]인 전동기에 축 반경 40 [cm]인 벨트가 연결되어 있을 때, 정격 조건에서 이 벨트에 작용하는 힘[N]은?

3,300 [V], 60 [Hz], 10극, 170 [kW]의 3상 유도전동기가 전부하에서 회전자 동손이 5 [kW], 기계손이 5 [kW]일 때, 회전수[rpm]는?

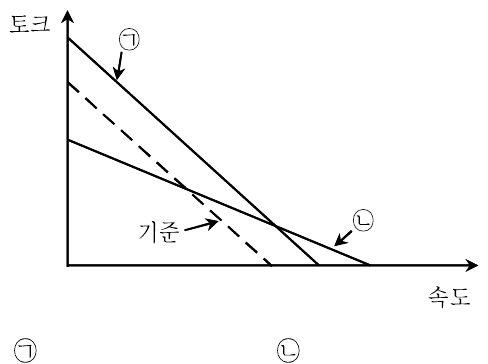

그림은 직류 분권전동기의 속도와 토크의 관계를 나타낸다. 점선으로 나타낸 기준 특성으로부터 ㉠과 ㉡의 속도－토크 특성으로 변경하려고 할 때, 각각의 제어 방법으로 옳은 것은?

㉠ ㉡

정격에서 백분율 저항강하 2 [%], 백분율 리액턴스 강하 4 [%]의 단상 변압기를 역률 80 [%]의 전부하로 운전할 때, 전압변동률[%]은?

다음 직류발전기의 종류 중 정전압 특성이 가장 좋은 것은?

6극, 60 [Hz]의 3상 권선형 유도전동기의 회전자 저항이 $r_2$이고 전부하 슬립이 5 [%]일 때, 1,080 [rpm]에서 전부하와 동일한 토크로 운전하려면, 회전자에 직렬로 추가해야 할 저항은?

태양전지(Solar-cell)를 이용한 태양광 발전으로부터 얻은 전력으로 220 [V]의 유도전동기를 사용한 펌프를 운전하려고 할 때, 필요한 전력변환장치를 순서대로 바르게 나열한 것은?

전기자저항 0.2 [Ω], 단자전압 100 [V]인 타여자 직류발전기의 전부하전류가 100 [A]일 때, 전압변동률[%]은? (단, 브러시의 전압강하와 전기자반작용은 무시한다)

전기자저항이 0.2 [Ω]인 타여자 직류발전기가 속도 1,000 [rpm], 단자전압 480 [V]로 100 [A]의 부하전류를 공급하고 있다. 이 발전기가 500 [rpm]에서 100 [A]의 부하전류를 공급한다면 단자전압[V]은? (단, 계자전류는 동일하고, 브러시의 전압강하와 전기자반작용은 무시한다)

직류전원으로 직류전동기의 속도와 회전방향을 제어하기 위해 가장 적합한 회로는?

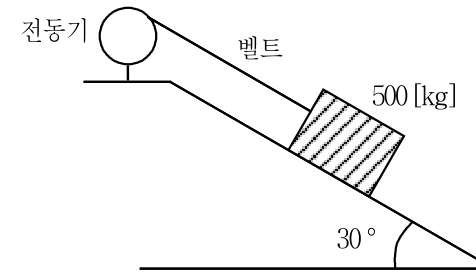

그림과 같이 30 °의 경사면으로 벨트를 이용하여 500 [kg]의 물체를 0.1 [m/sec]의 속력으로 끌어올리는 전동기를 설계할 때, 요구되는 전동기의 최소한의 출력[W]은? (단, 전동기 － 벨트 연결부의 효율은 70 [%]로 가정하고, 경사면의 마찰은 무시한다)

효율 90 [%]인 3상 동기발전기가 200 [kVA], 역률 90 [%]의 전력을 부하에 공급할 때, 이 발전기를 운전하기 위한 원동기의 입력[kW]은? (단, 원동기의 효율은 80 [%]이다)

3상 유도전동기로 직류 분권발전기를 운전하고 있다. 운전을 멈추고 유도전동기의 고정자 두 상의 결선을 서로 바꿔 운전할 때, 발전기의 출력 전압은?
