9급 지방직 전기기기 2023년 기출문제

농형 유도전동기의 기동법 중 단권변압기를 사용하는 방식은?

직류기에서 양호한 정류작용을 위해 사용하는 방법으로 옳지 않은 것은?

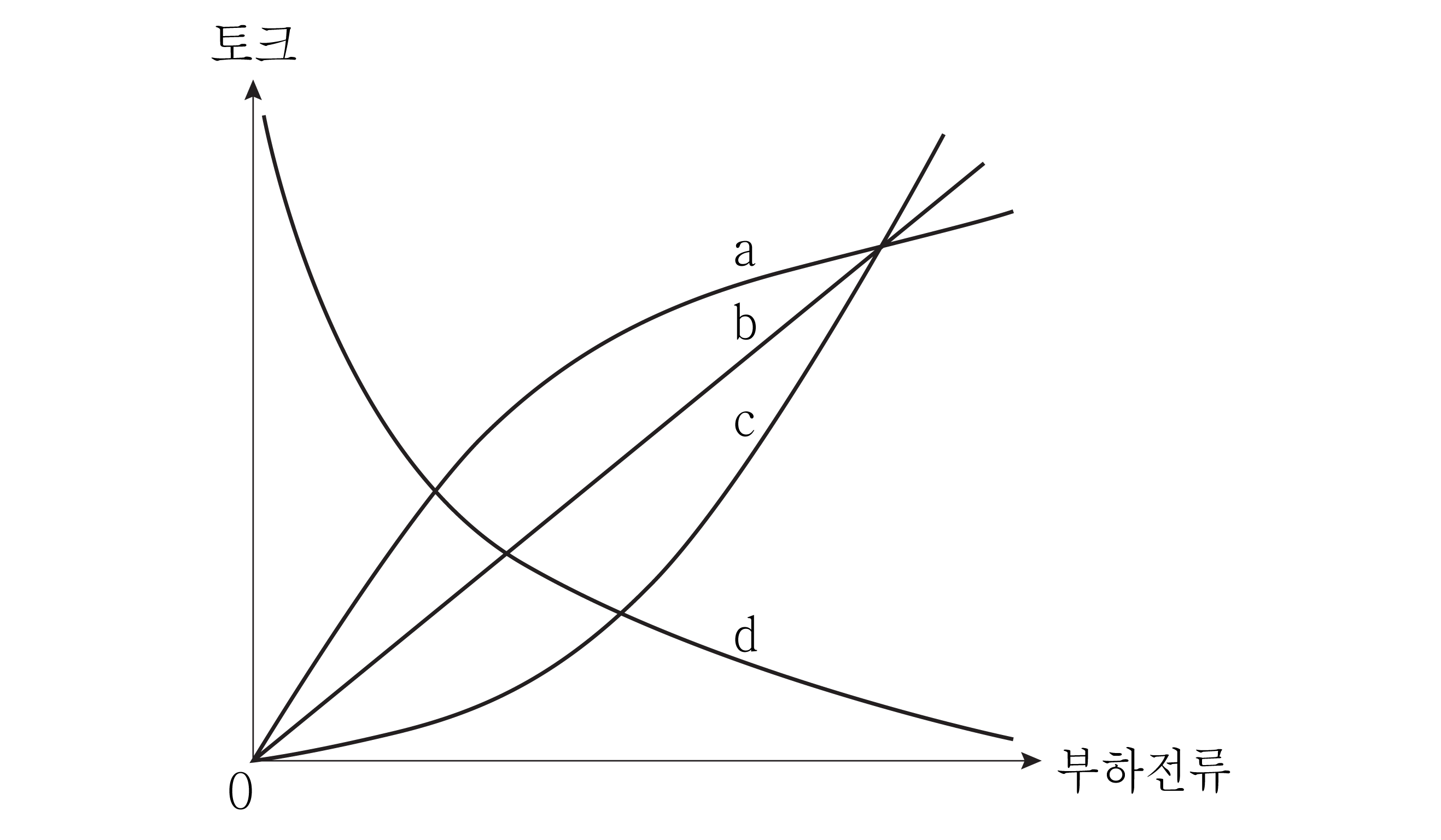

크레인이나 전동차와 같이 부하 변동이 심한 곳에 적합한 직류 전동기의 특성곡선은? (단, 자기회로의 포화는 무시한다)

변압기에서 얇은 강판을 성층하여 사용하는 이유는?

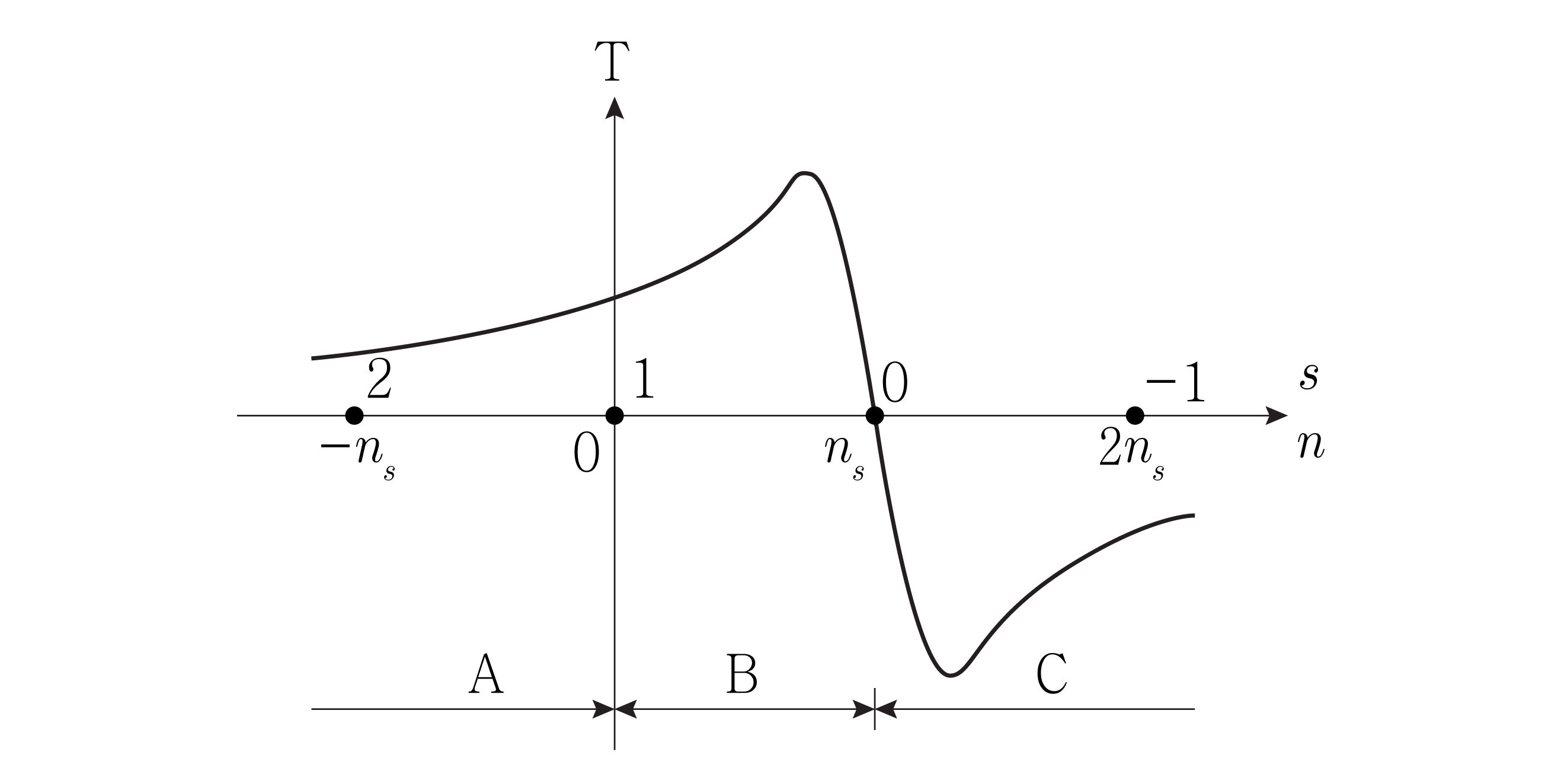

그림은 유도기의 속도－토크 특성곡선이다. 회생제동을 적용할 수 있는 운전영역은?

유도전동기를 속도 제어할 때 공급 전압과 주파수의 관계를 바르게 나타낸 것은? (단, 전압은 정격 전압 이내이고, 토크는 일정하다)

3상 유도전동기에서 동일 전압을 유지하면서 주파수를 60 [Hz]에서 50 [Hz]로 바꾸어 운전할 때의 설명으로 옳지 않은 것은?

타여자식 직류 전동기에서 전기자 전압은 250 [V]이며, 회전수는 1,200 [rpm]이다. 전기자 저항은 0.5 [Ω], 전기자 전류는 100 [A]라고 하면, 이 전동기에서 발생하는 토크[Nㆍm]는? (단, 브러시의 전압강하와 전기자 반작용은 고려하지 않는다)

정격용량 1,000 [kVA], 선간전압 5,000 [V]인 3상 교류발전기의 퍼센트 동기임피던스가 20 [%]일 때, 이 동기발전기의 동기임피던스[Ω]는?

동기발전기의 단락비에 대한 설명으로 옳지 않은 것은?

단상 변압기 3대를 $\Delta$ 결선으로 전기를 공급하던 중에 고장으로 한 대가 제거되었다. 전체 부하가 6 [kVA]이고, 남은 2대에 정격용량의 20 [%]가 더 걸릴 때, 단상 변압기 1대의 정격용량[kVA]은?

기계 동력원으로 사용되는 전동기를 내연 기관과 비교한 설명으로 옳지 않은 것은?

다음의 설명에 해당하는 전동기는?

○ 고정자 한 상의 권선만 통전하여 구동하는 방식이다.

○ 회전자는 영구자석을 사용하지 않는 돌극 구조이다.

○ 소음, 진동, 토크 리플이 크다.

○ 구조가 간단하여 제작비용이 비교적 낮다.

전력 변환기에 대한 설명으로 옳지 않은 것은?

직류전압에서 교류전압으로 바꿀 수 있는 전력변환장치는?

직류기의 전기자 반작용에 대한 설명으로 옳지 않은 것은?

전기 자동차나 하이브리드 자동차에서 배터리와 전동기 구동용 인버터 사이에 위치하며, 에너지를 주고받을 때 사용되는 전력변환장치는?

d축 동기 리액턴스 $X_d$는 1 [pu]이고, q축 동기 리액턴스 $X_q$는 0.5 [pu]인 3상 돌극형 동기기에서 돌극 성분만에 의한 최대 전력과 계자 여자 성분만에 의한 최대 전력의 비율은? (단, 단자전압과 유도기전력의 크기는 같고, 모든 손실은 무시한다)

3상 전원에서 6상 전압을 얻을 수 없는 변압기의 결선 방법은?

(가)와 (나)에 들어갈 내용을 바르게 연결한 것은?

변압기의 철손을 무시할 경우, 여자전류는 전압과

(가)

도의 위상차를 갖고, 철심의 투자율에

(나)

한다.

(가) (나)
