9급 지방직 전기기기 2024년 기출문제

시행 2024-06-22 · 책형 C · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2024 9급 지방직 전과목

변압기 오일의 절연내력 저하와 산화작용에 따른 열화를 방지하기 위해 설치하는 것은?

전기기기

①부싱
②바니시
③오일 덕트
④콘서베이터

정답 보기

턴온, 턴오프 모두 게이트 전류(

i_{G}

)를 조절하여 제어할 수 있고, 온 상태를 유지하는 동안 문턱 전압을 감소하기 위해 지속적으로

i_{G}

를 인가할 필요가 없으며, 음의

i_{G}

를 흘리면 턴오프 동작을 하는 특성을 갖는 반도체 소자는?

전기기기

①BJT
②GTO
③Thyristor
④TRIAC

정답 보기

정답 ② · 해설 보기

직권 직류전동기의 토크 특성에 대한 설명으로 옳지 않은 것은?

전기기기

①토크는 속도에 반비례한다.
②토크는 전기자전류의 제곱에 비례한다.
③전동차나 크레인과 같이 기동 토크가 큰 곳에 주로 사용된다.
④토크가 0에 가까워지면 속도가 너무 빨라지므로 무부하 상태로 운전하면 안된다.

정답 보기

정답 ① · 해설 보기

10 [kVA], 1,000/100 [V] 단상 변압기에서 1차측으로 환산한 등가임피던스가 6 ＋ j8 [Ω]일 때, 이 변압기의 최대 전압변동률[%]은?

전기기기

① $10$
② $20$
③10
④20

정답 보기

정답 ③ · 해설 보기

극수를 모르는 3상 동기전동기의 전기자권선에 100 [Hz]의 3상 평형 전류를 인가할 때, 전동기의 동기속도[rpm]가 될 수 없는 것은?

전기기기

①2,000
②3,000
③4,000
④6,000

정답 보기

정답 ③ · 해설 보기

직류기의 전기자 반작용에 대한 설명으로 옳지 않은 것은?

전기기기

①자속의 총량이 줄어드는 감자효과가 나타난다.
②전기자 반작용을 줄이기 위해 보상권선을 설치한다.
③전기자 반작용의 영향으로 자기적 중성축이 이동한다.
④보극의 코일은 일반적으로 전기자권선에 병렬로 연결하여 전기자 반작용을 개선한다.

정답 보기

정답 ④ · 해설 보기

변압기의 여자전류에 3고조파가 포함되는 주된 이유는?

전기기기

①철심이 도전율을 갖기 때문이다.
②철심이 유전율을 갖기 때문이다.
③철심에 자기포화 현상이 있기 때문이다.
④철심에 히스테리시스 현상이 없기 때문이다.

정답 보기

정답 ③ · 해설 보기

직류전동기가 전부하에서 운전되고 있을 때, 회전자와 동일한 속도로 회전하지 않는 것은?

전기기기

①브러시
②정류자
③전기자 권선
④전기자 철심

정답 보기

정답 ① · 해설 보기

다음과 같은 특징을 갖는 3상 변압기의 결선 방식은?

○ 절연이 우수하고 순환전류가 흐르지 않는다.

○ 중성점을 접지시키면 3고조파 성분에 의해 통신 장애를 일으킬 수 있다.

전기기기

① $Δ$ － $Δ$ 결선
② $Δ$ －Y 결선
③Y－ $Δ$ 결선
④Y－Y 결선

정답 보기

정답 ④ · 해설 보기

10.

전기자전류가 50 [A], 전기자저항이 0.2 [Ω]인 분권 직류전동기가 130 [V], 1,200 [rpm]에서 운전되고 있을 때, 토크[Nㆍm]는?

전기기기

① $\frac{100}{π}$
② $\frac{150}{π}$
③ $\frac{200}{π}$
④ $\frac{300}{π}$

정답 보기

정답 ② · 해설 보기

11.

3상 4극 유도전동기의 고정자가 가질 수 없는 슬롯 수는?

전기기기

①4
②12
③24
④36

정답 보기

정답 ① · 해설 보기

12.

동기발전기에서 기전력의 파형을 개선하기 위한 방법으로 옳지 않은 것은?

전기기기

①회전자를 회전 계자형으로 한다.
②전기자 철심을 스큐(skew)슬롯으로 만든다.
③권선의 권선 피치를 자극 피치보다 짧게 한다.
④매극 매상의 코일을 2개 이상 슬롯에 분산하여 감는다.

정답 보기

정답 ① · 해설 보기

13.

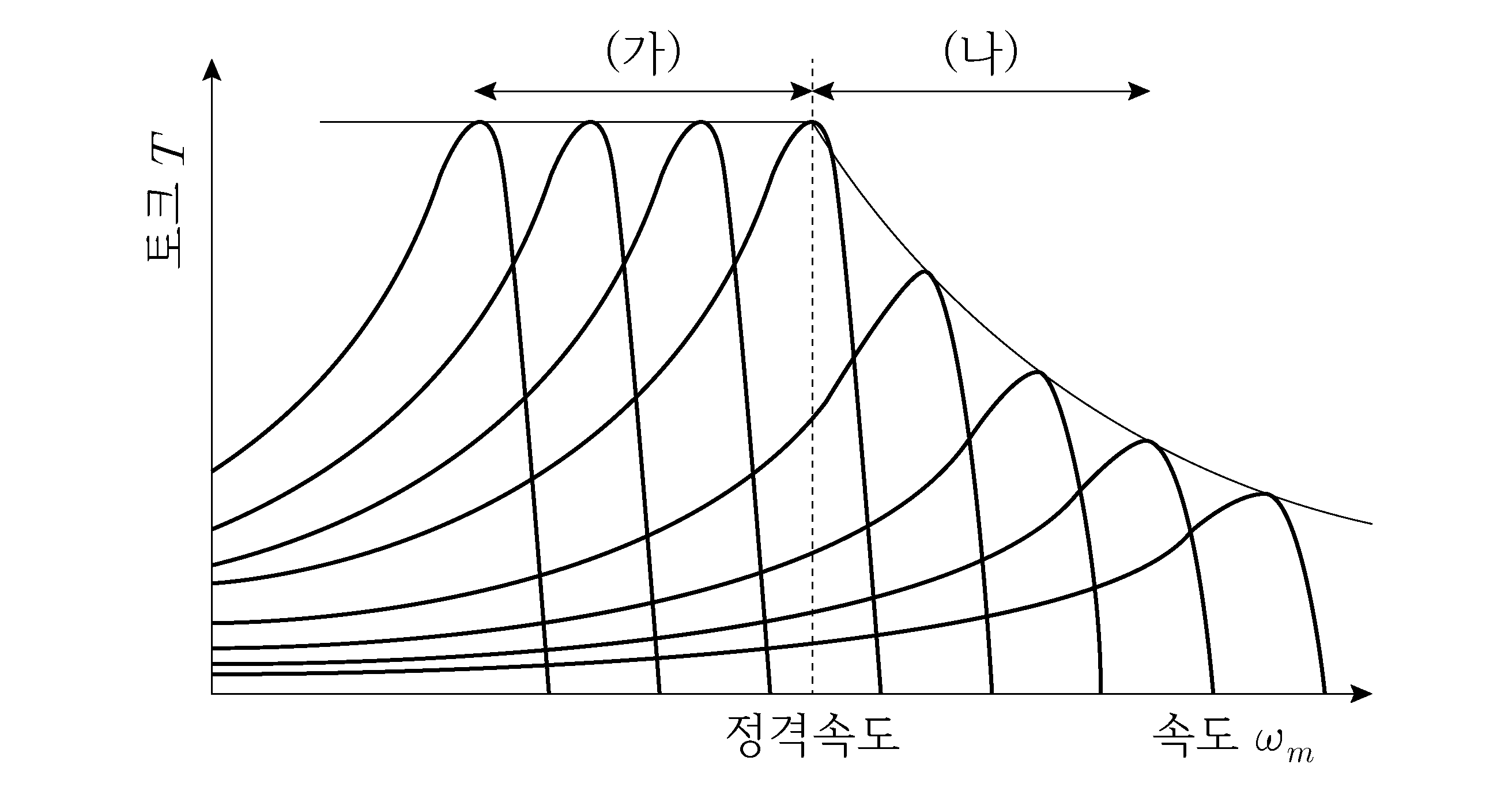

그림의 (가)와 (나) 영역에 적합한 3상 유도전동기의 속도제어 방법은?

(가) (나)

전기기기

①주파수 제어법 전압 제어법
②전압 제어법 주파수 제어법
③전압/주파수 일정 제어법 주파수 제어법
④주파수 제어법 전압/주파수 일정 제어법

정답 보기

정답 ③ · 해설 보기

14.

히스테리시스 전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①동기전동기의 일종이다.
②회전자에 유도전류가 발생하지 않는다.
③별다른 장치 없이 스스로 기동이 가능하다.
④회전자에 도체 홈이 없어 소음과 진동 면에서 유리하다.

정답 보기

정답 ② · 해설 보기

15.

3상 유도전압조정기에 대한 설명으로 옳은 것은?

전기기기

①단락권선이 필요 없다.
②2차 권선은 회전자에 감는다.
③1차 권선에 교번자계가 발생한다.
④입력전압과 출력전압의 위상이 동일하다.

정답 보기

정답 ① · 해설 보기

16.

브러시리스 직류전동기(BLDC)에 대한 설명으로 옳지 않은 것은?

전기기기

①회전자의 위치를 구간별로 검출하여 인가전류를 결정한다.
②1상 여자 방식이 2상 여자 방식보다 발생하는 토크가 크다.
③구형파 형태의 전기자전류가 인가되면 토크리플이 발생한다.
④직류전동기의 정류자와 브러시의 기능을 반도체 스위치로 구현한 것이다.

정답 보기

정답 ② · 해설 보기

17.

정상상태에서 운전 중인 동기전동기의 부하가 변화할 때, 이에 대한 설명으로 옳지 않은 것은? (단, 계자전류는 일정하고, 탈조는 발생하지 않는다)

전기기기

①부하가 증가해도 역률이 변하지 않는다.
②부하가 증가하면 전기자전류는 증가한다.
③부하가 변하여도 역기전력의 크기는 동일하다.
④부하 변화에 관계없이 일정한 속도로 운전된다.

정답 보기

정답 ① · 해설 보기

18.

3상 유도전동기의 동작 특성에서 슬립이 0과 1일 때, 값이 모두 ‘0’인 것은?

전기기기

①역률
②출력
③입력 전력
④2차 동손

정답 보기

정답 ② · 해설 보기

19.

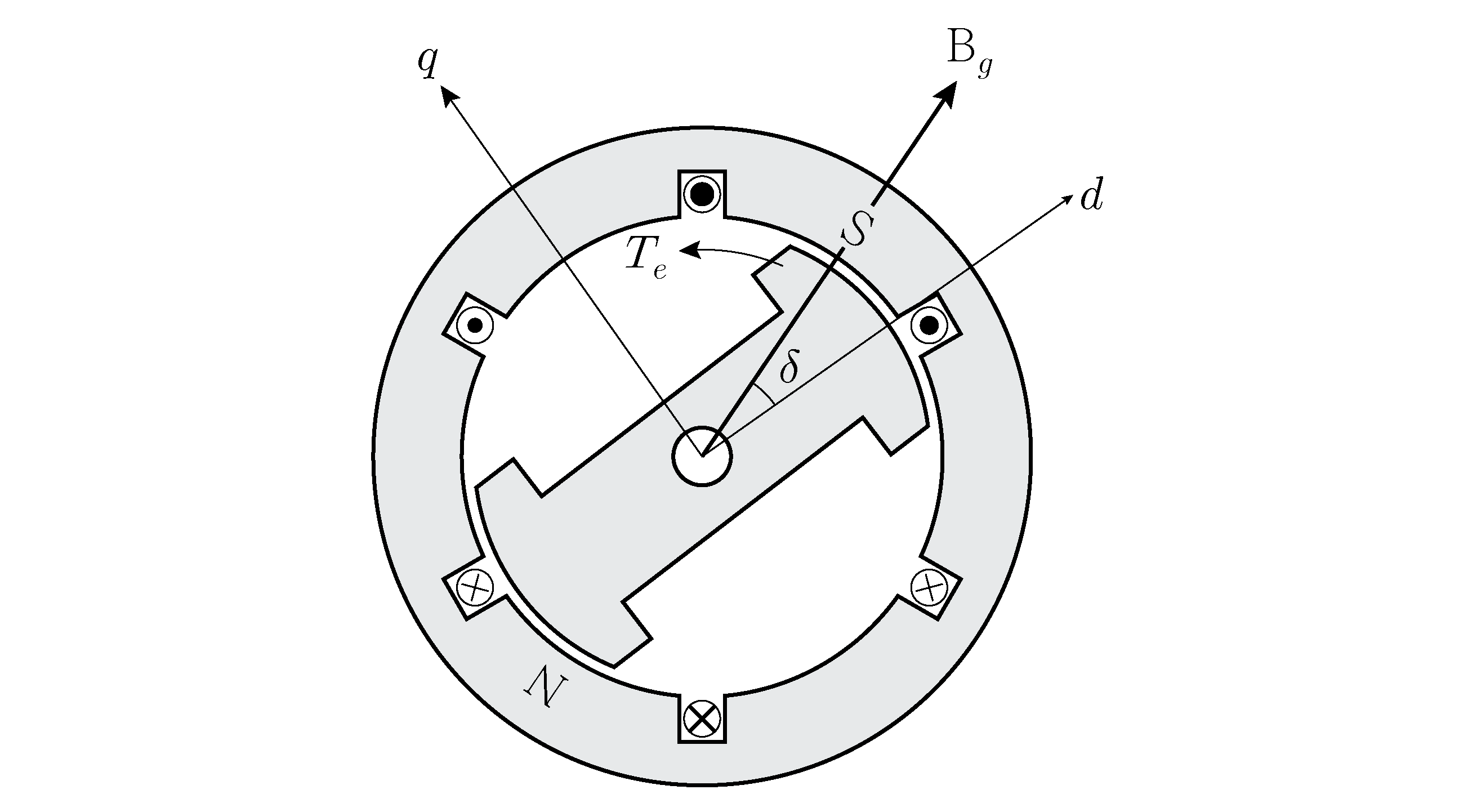

그림의 전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①정현파 전류에 의해 구동한다.
② $d$ 축 인덕턴스가 $q$ 축 인덕턴스보다 크다.
③최대토크를 높이려면 돌극비가 커야 한다.
④무부하에서 $d$ 축이 회전자계와 이루는 각도가 최대가 된다.

정답 보기

정답 ④ · 해설 보기

20.

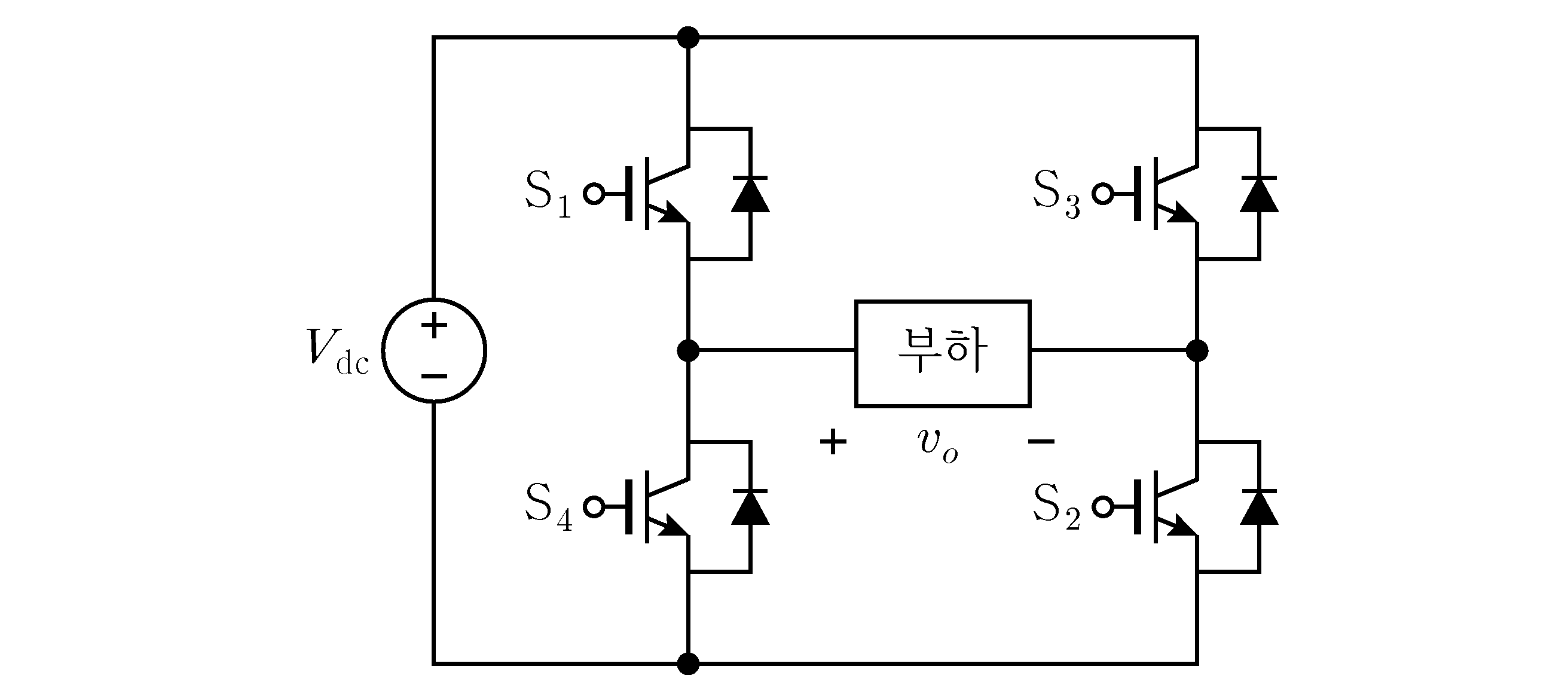

그림과 같은 단상 풀브리지 인버터에서 발생하지 않아야 하는 스위칭상태는?

전기기기

① $S_{1}$ 과 $S_{2}$ 동시 턴온
② $S_{1}$ 과 $S_{3}$ 동시 턴온
③ $S_{2}$ 과 $S_{3}$ 동시 턴온
④ $S_{3}$ 과 $S_{4}$ 동시 턴온

정답 보기

정답 ③ · 해설 보기
