9급 지방직 전기이론 2009년 기출문제

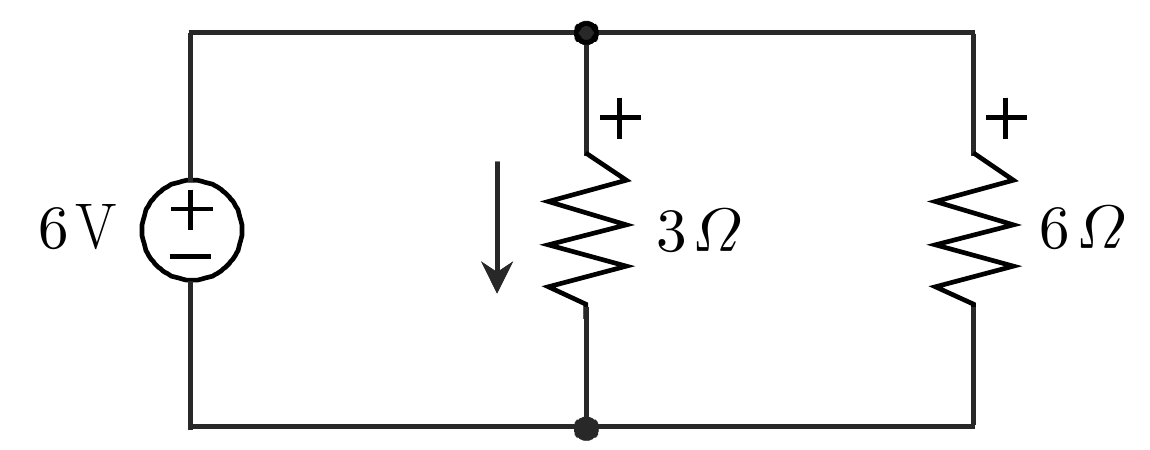

다음 회로에서 3 [$\Omega$]의 저항에 흐르는 전류 [$\mathrm{A}$]와 소모되는 전력 [$\mathrm{W}$]은?

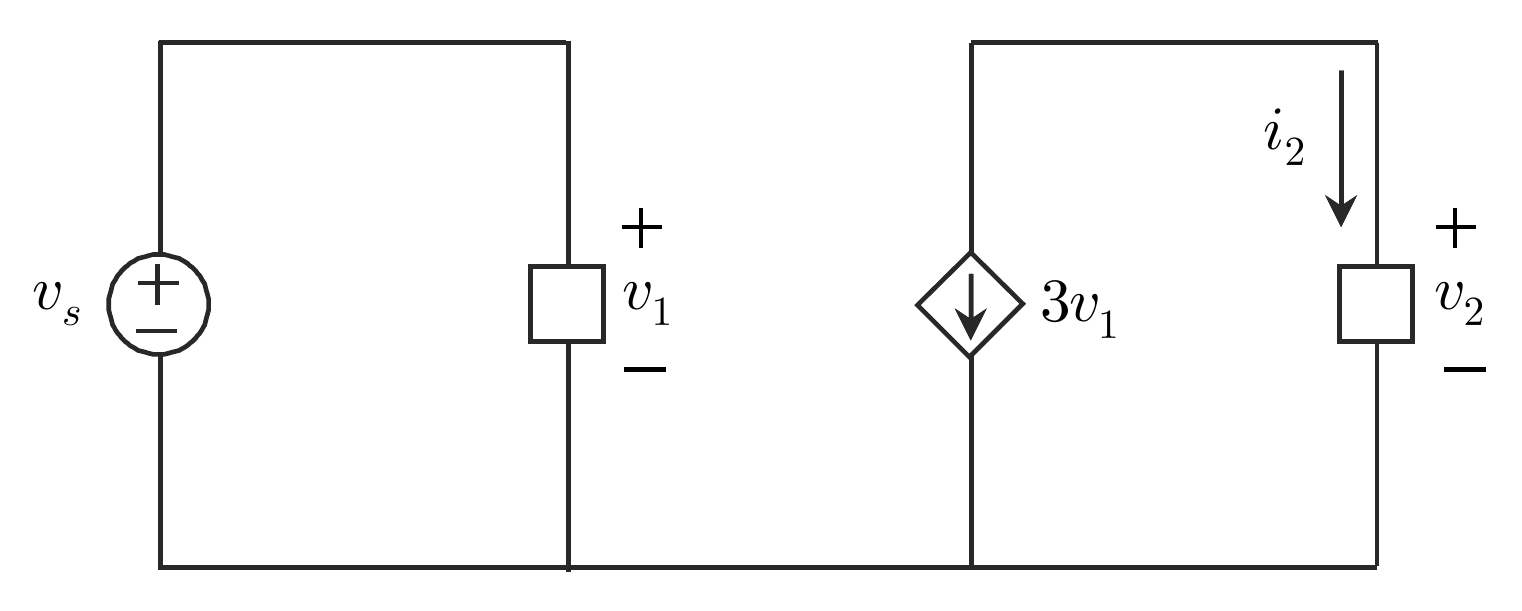

다음 회로에서 $v_2=3i_2$이고, $i_2=9\mathrm{A}$일 때 $v_s$ [$\mathrm{V}$]는?

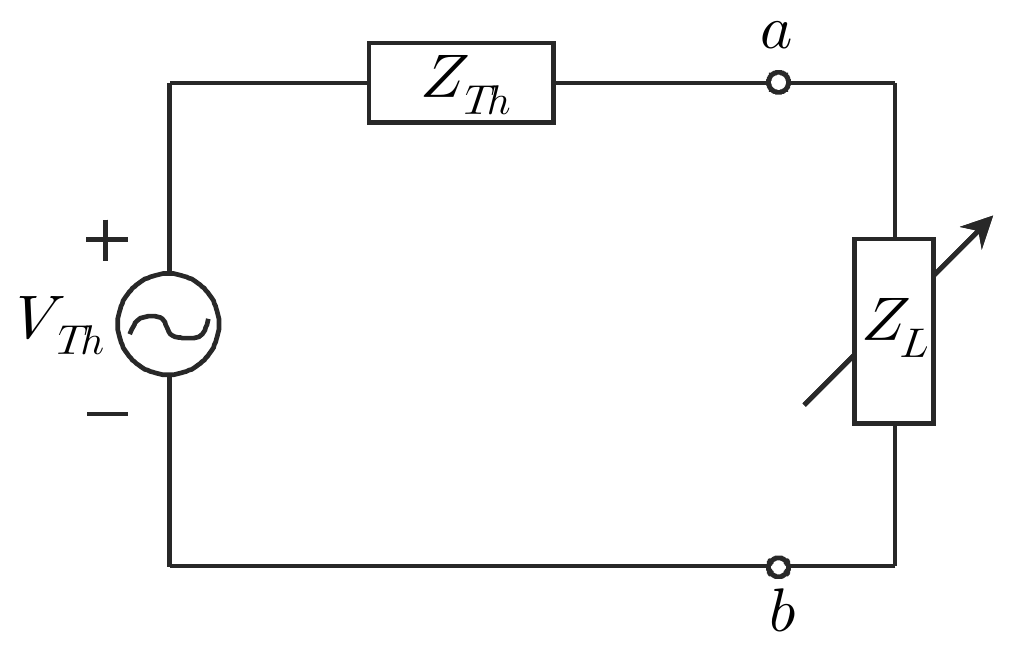

다음 회로에서 $V_{Th}=12\angle 0^o$이고 $Z_{Th}=600+j150[\Omega ]$이다. 부하 임피던스 $Z_L$에 전달 가능한 최대전력 [$\mathrm{W}$]은?

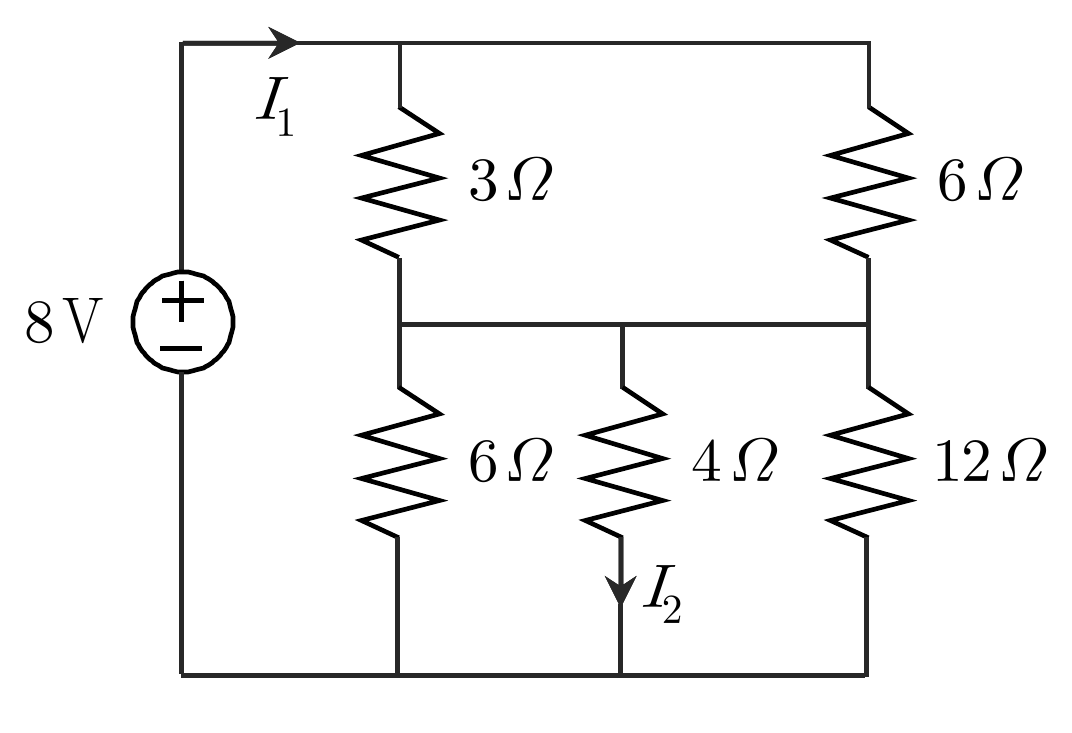

다음 회로에서 전류 $I_1$ [$\mathrm{A}$]과 $I_2$ [$\mathrm{A}$]는?

$I_1$ [$\mathrm{A}$] $I_2$ [$\mathrm{A}$]

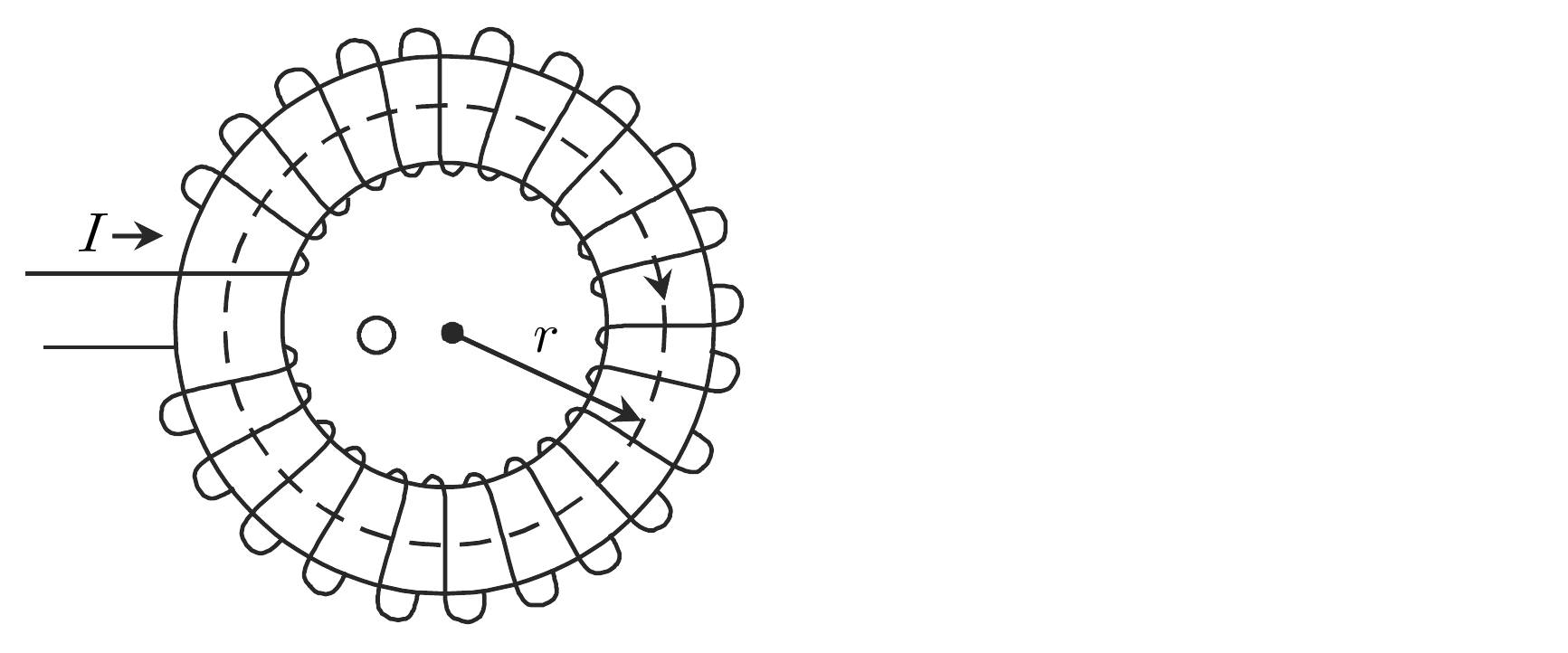

다음 그림과 같은 환상솔레노이드에 있어서 $r$은 20 [cm], 권선 수는 50, 전류는 4 [$\mathrm{A}$]일 때, 솔레노이드 내부 자계의 세기 [$\mathrm{AT}/\mathrm{m}$]는?

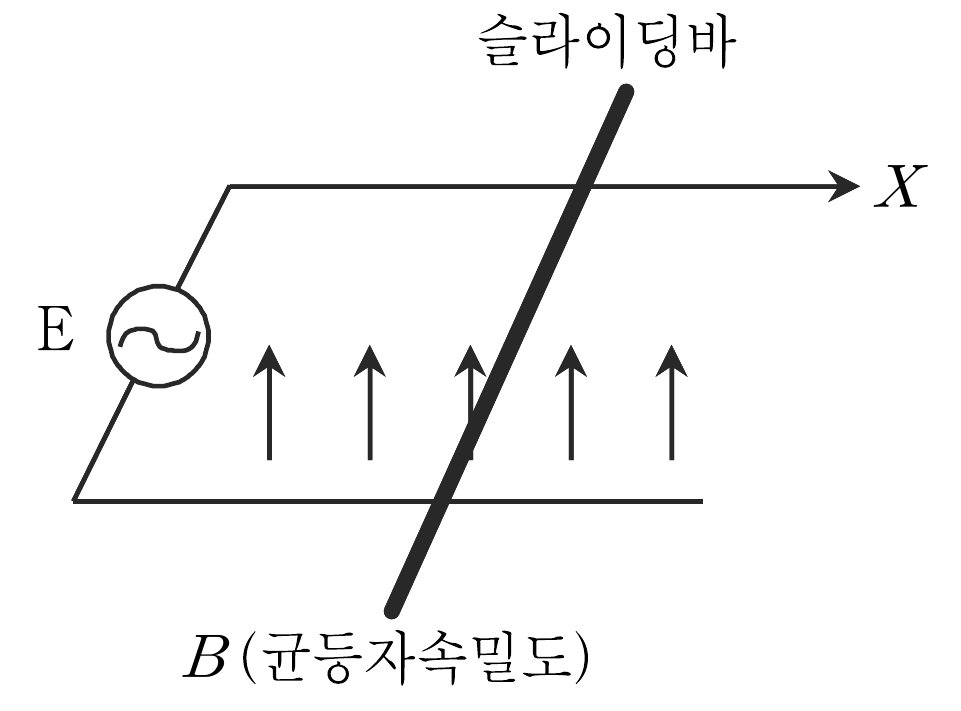

다음 그림과 같이 균등자속밀도 1 [$wb/m^2$] 상태에 놓여 있는 길이 0.1 [m]인 슬라이딩바(sliding bar)의 이동거리가

$X=10\sqrt{2}\sin (10t)$ [$\mathrm{m}$]일 때, 폐회로 양단에 유기되는 전압 $\mathrm{E}$의 최대값 [$\mathrm{V}$]은?

자속밀도가 0.01 [$\mathrm{wb}/{\mathrm{cm}}^2$]인 자장 속에서 전하량 10 [$\mathrm{C}$]을 갖는 전하가 자속의 방향과 수직으로 10 [cm/s]의 속도로 움직일 때 이 전하가 받는 힘 [$\mathrm{N}$]은?

내전압이 모두 같고 정전용량의 크기가 각각 0.01 [$\mathrm{F}$], 0.02 [$\mathrm{F}$], 0.04 [$\mathrm{F}$]인 3개의 콘덴서를 직렬 연결하였다. 이 직렬회로 양단에 인가되는 전압을 서서히 증가시켰을 때 제일 먼저 파괴되는 콘덴서는?

정전계 문제를 수리물리적으로 계산하고 분석할 때, 전계 $E$ [$V/m$], 전압 $V$ [$\mathrm{V}$], 전속밀도 $D$ [C/m²], 분극의 세기 $P$, 유전율 ${ϵ}_0$ 등으로 정의한다. 다음 중 옳지 않은 것은?

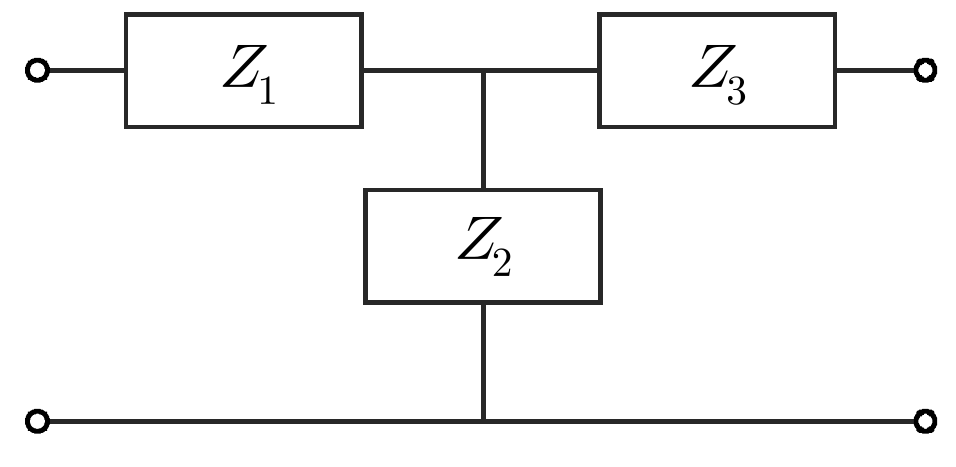

다음 그림과 같은 T형 4단자망 회로에서 4단자 정수 $A$와 $C$ 를 나타낸 것으로 옳은 것은?

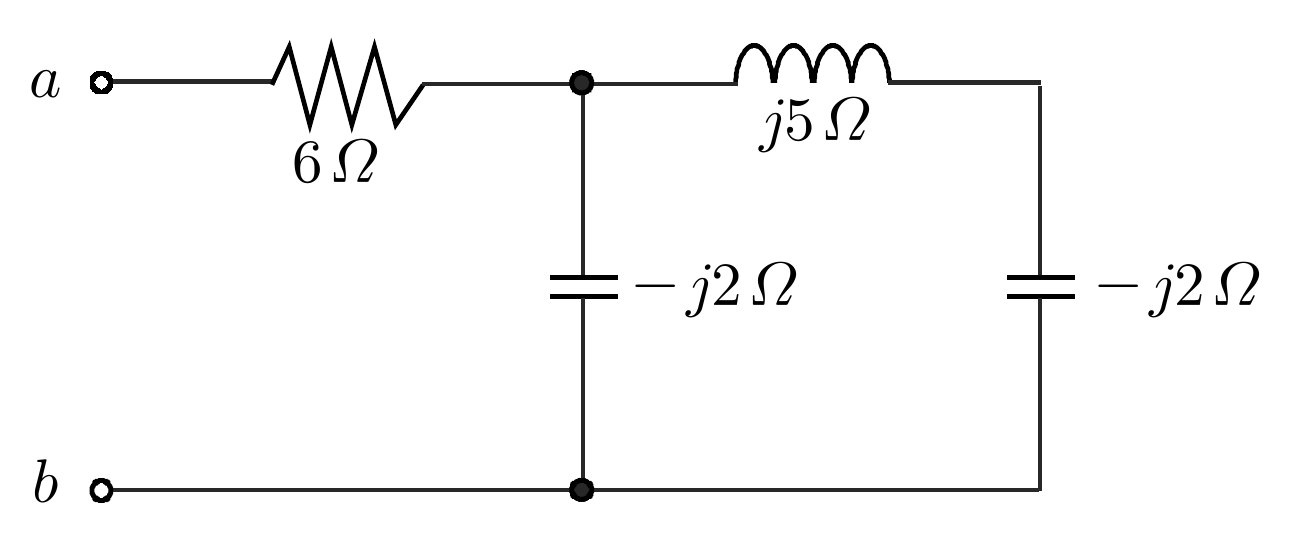

다음과 같이 $a$, $b$ 사이에 연결된 부하의 역률(power factor)의 크기 및 위상 상태를 나타낸 것으로 옳은 것은?

R－L 직렬회로의 양단에 t ＝ 0인 순간에 직류전압 E [$\mathrm{V}$]를 인가하였다. t초 후 상태에 대한 설명으로 옳지 않은 것은? (단, L의 초기전류는 0이다)

코일과 콘덴서에서 급격히 변화할 수 없는 물리량으로 짝지어진 것으로 옳은 것은?

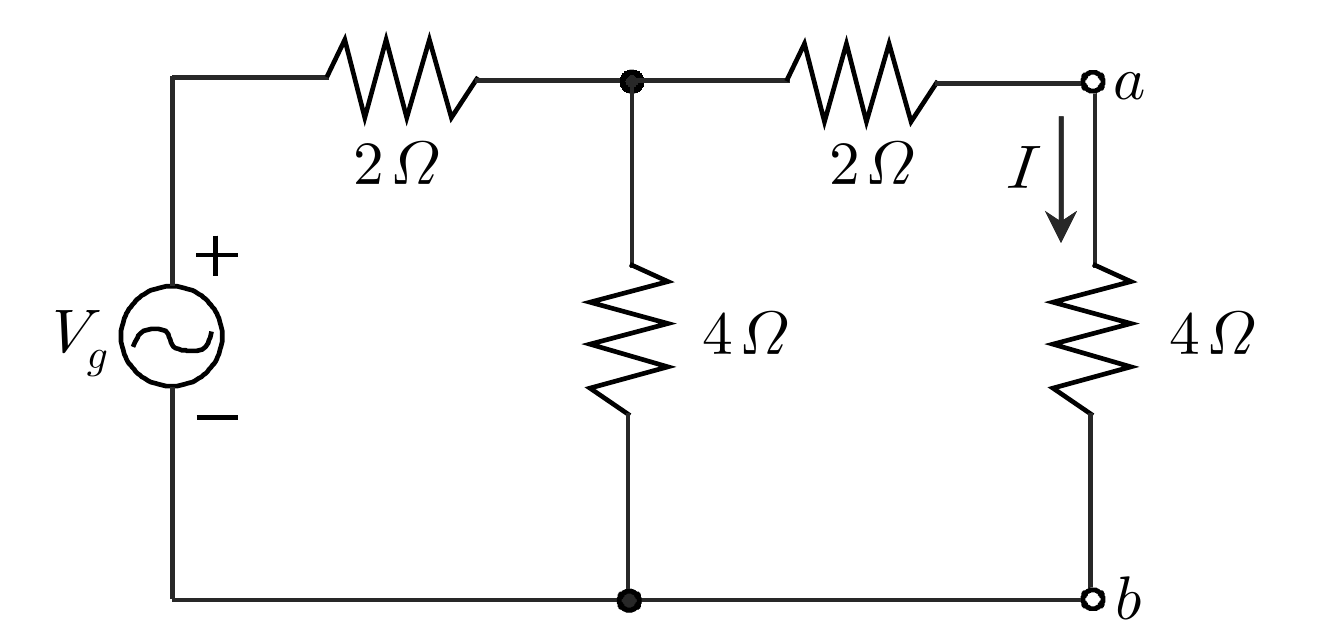

다음 회로에서 내부저항 0.5 [$\Omega$]인 전류계를 단자 $a$, $b$ 사이에 직렬로 접속하였을 때, 그 지시 값이 7.477 [$\mathrm{A}$]였다고 하면 전류계를 접속하기 전에 단자 a, b 사이에 흐른 전류 [$\mathrm{A}$]는? (단, 전류값 [$\mathrm{A}$]은 소수 둘째 자리에서 반올림 하시오)

단상 변압기 3대를 △결선으로 운전하던 중 변압기 1대의 고장으로 V결선으로 운전하게 되었다. 이때 V결선의 출력은 고장 전 △결선 출력의 ( ㉠ ) %로 감소되며, 동시에 출력에 대한 용량 즉, 변압기 이용률은 ( ㉡ ) %가 된다. ㉠과 ㉡의 값으로 옳은 것은?

㉠ ㉡

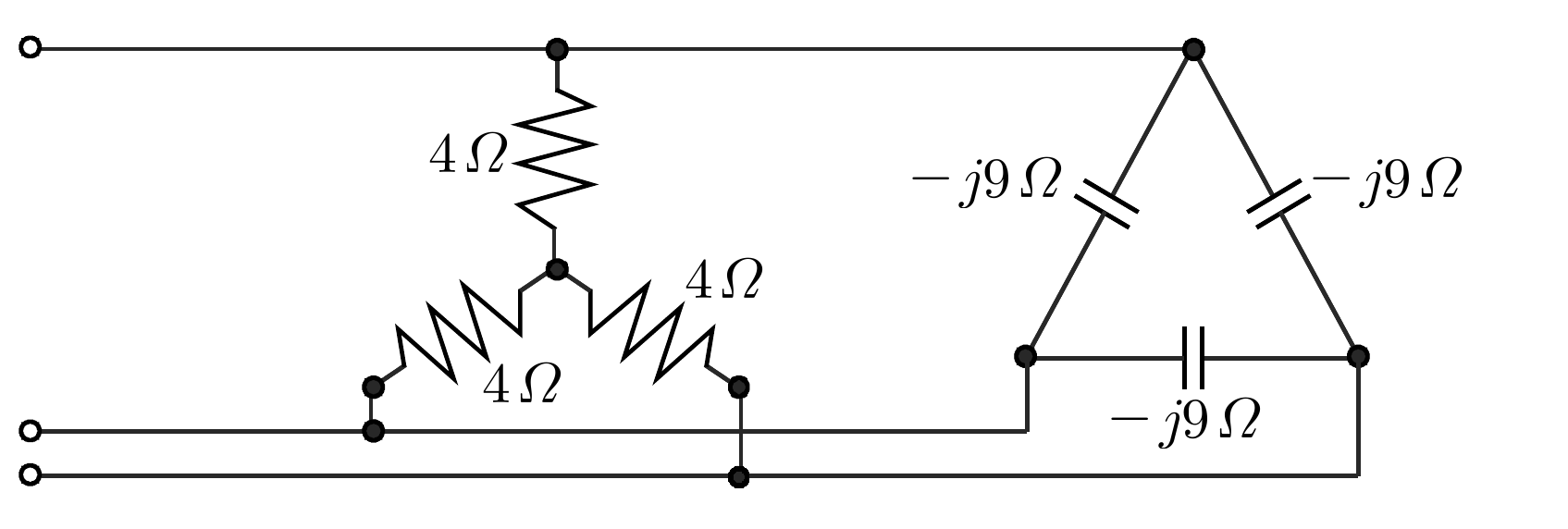

다음 그림과 같이 평형 3상 R－C 부하에 교류전압을 인가할 때, 부하의 역률은?

대칭좌표법에 관한 설명으로 옳지 않은 것은?

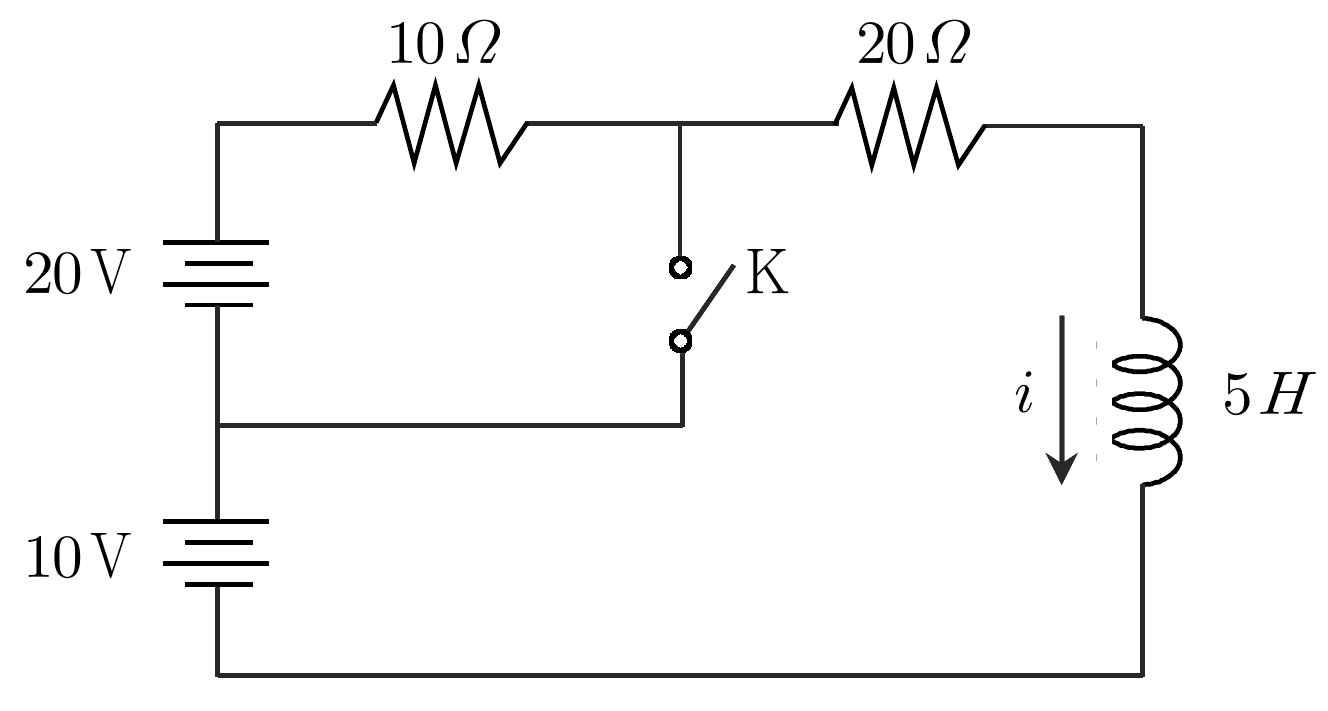

다음의 회로는 스위치 K가 열린 위치에서 정상상태에 있었다. t ＝ 0 에서 스위치를 닫은 직후에 전류 $i$(0⁺) [$\mathrm{A}$]는?

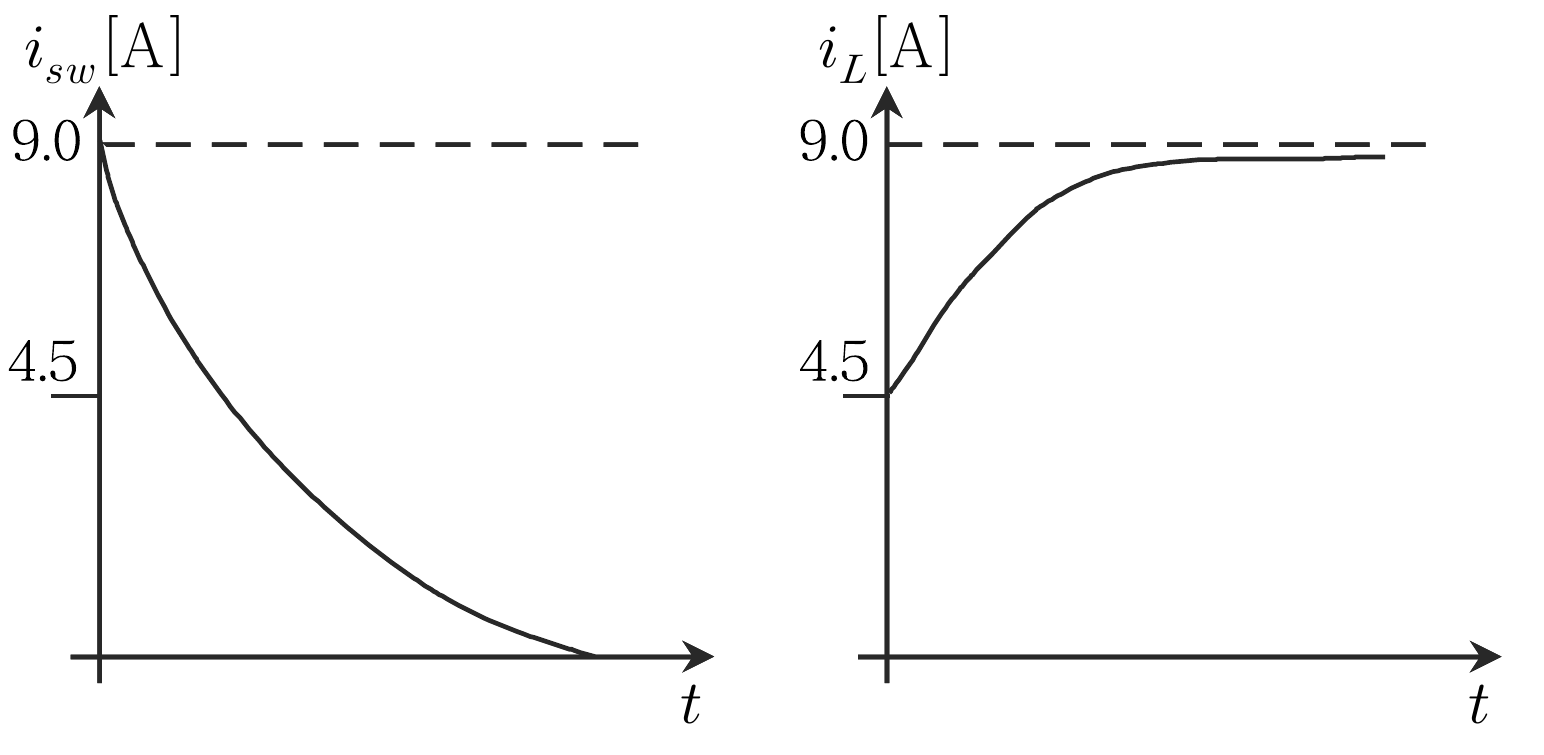

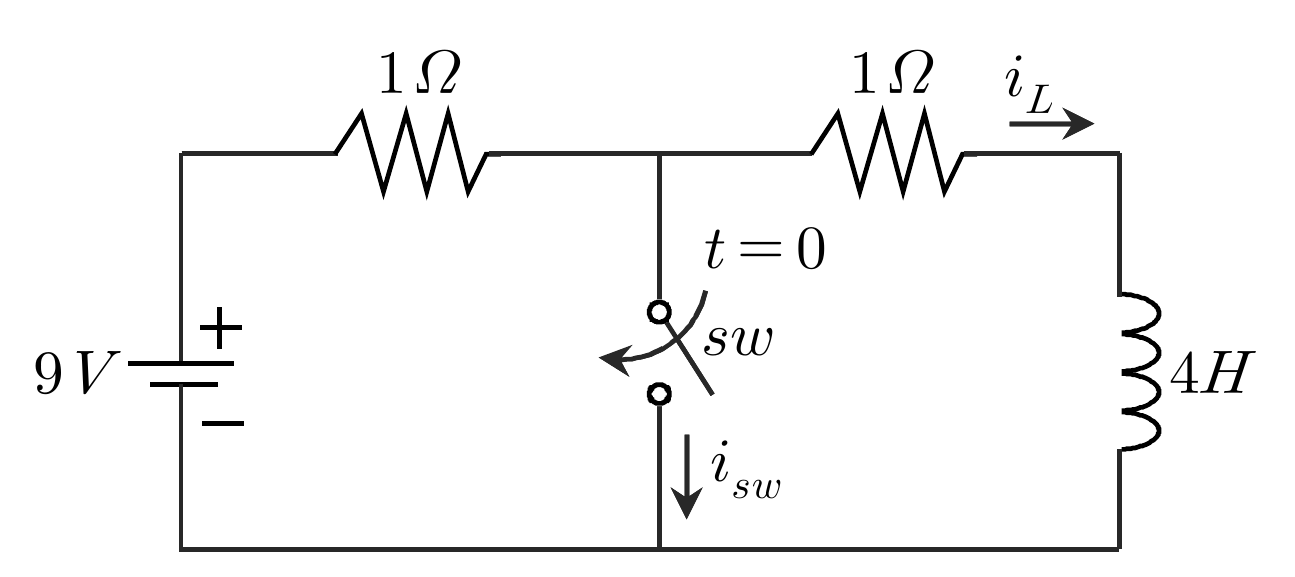

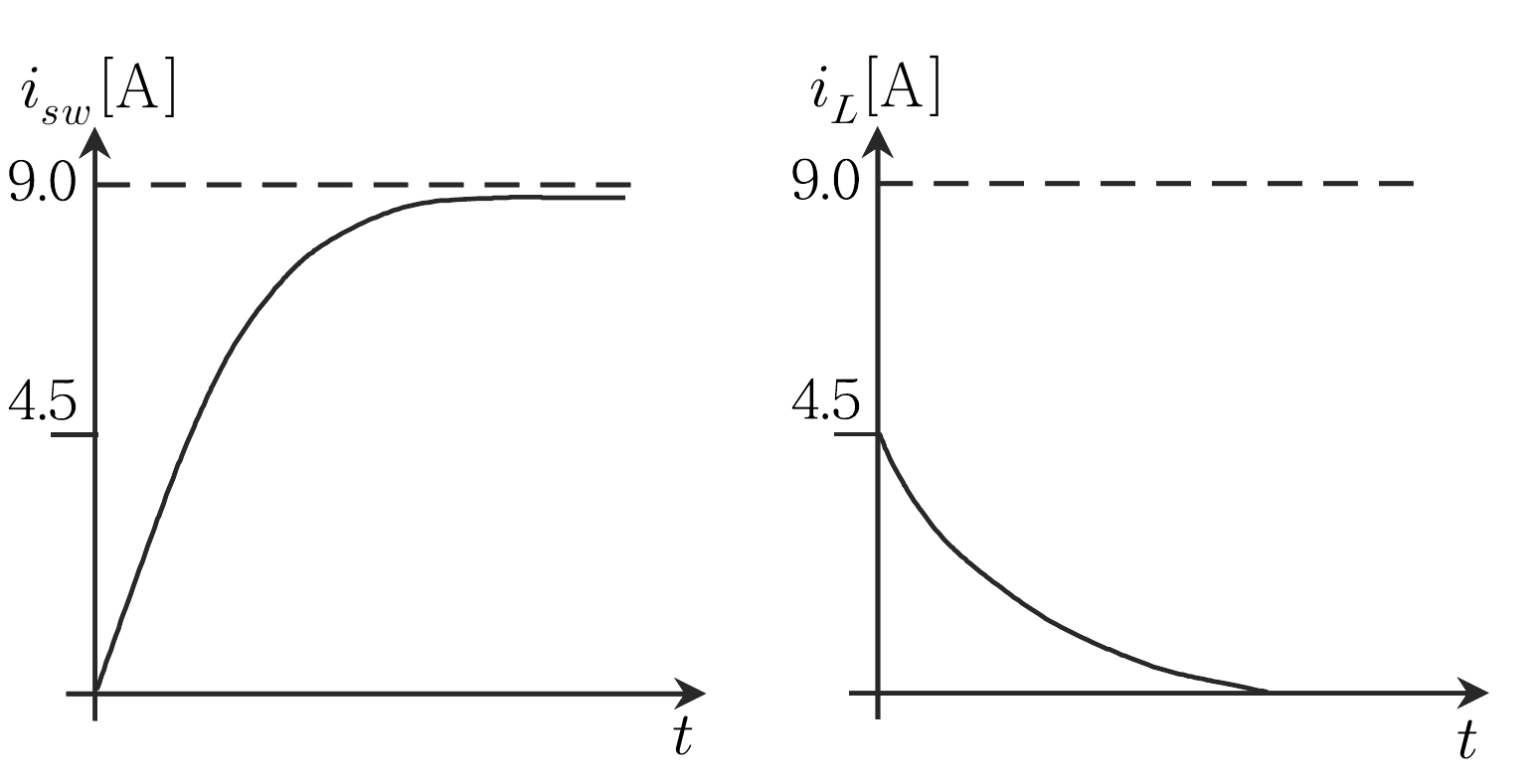

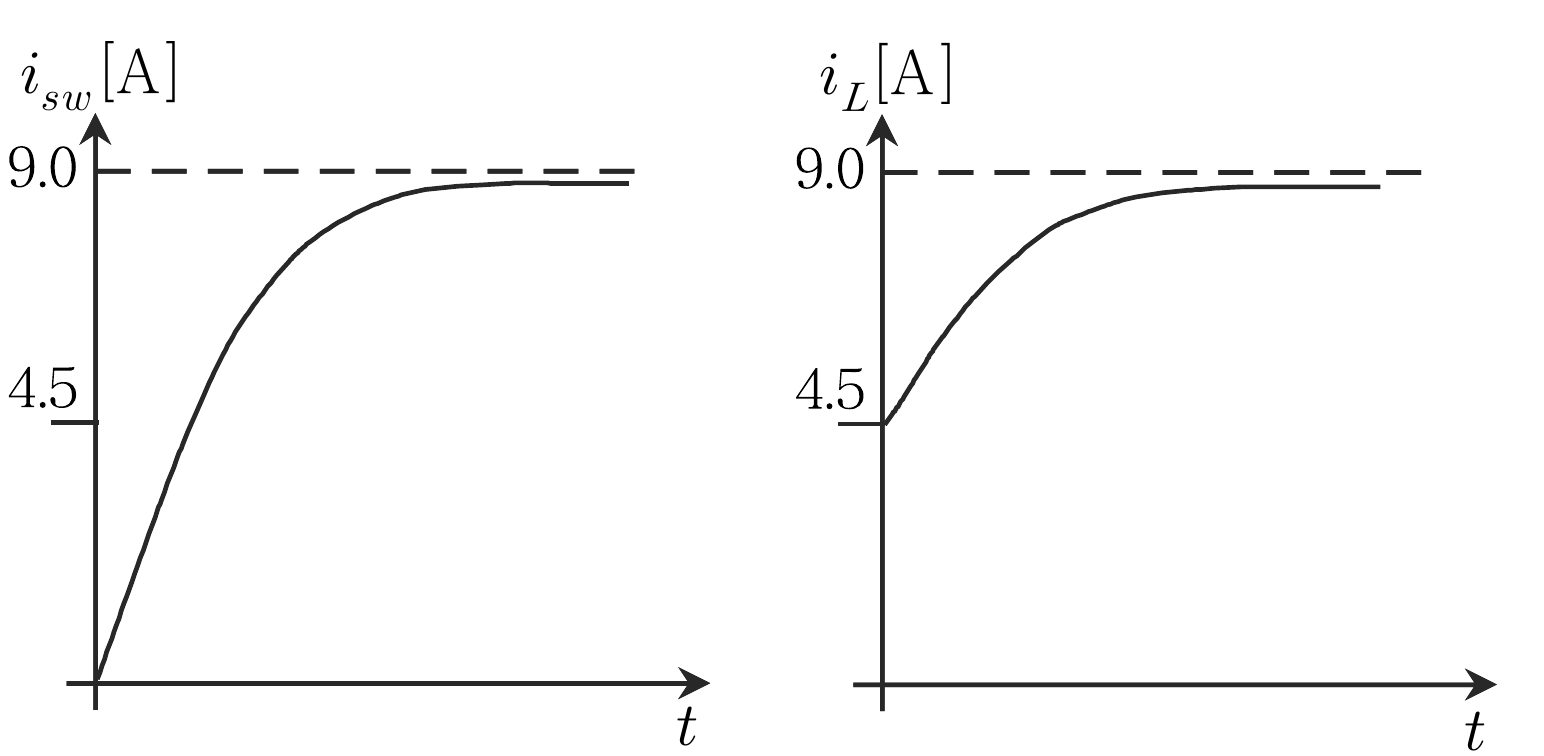

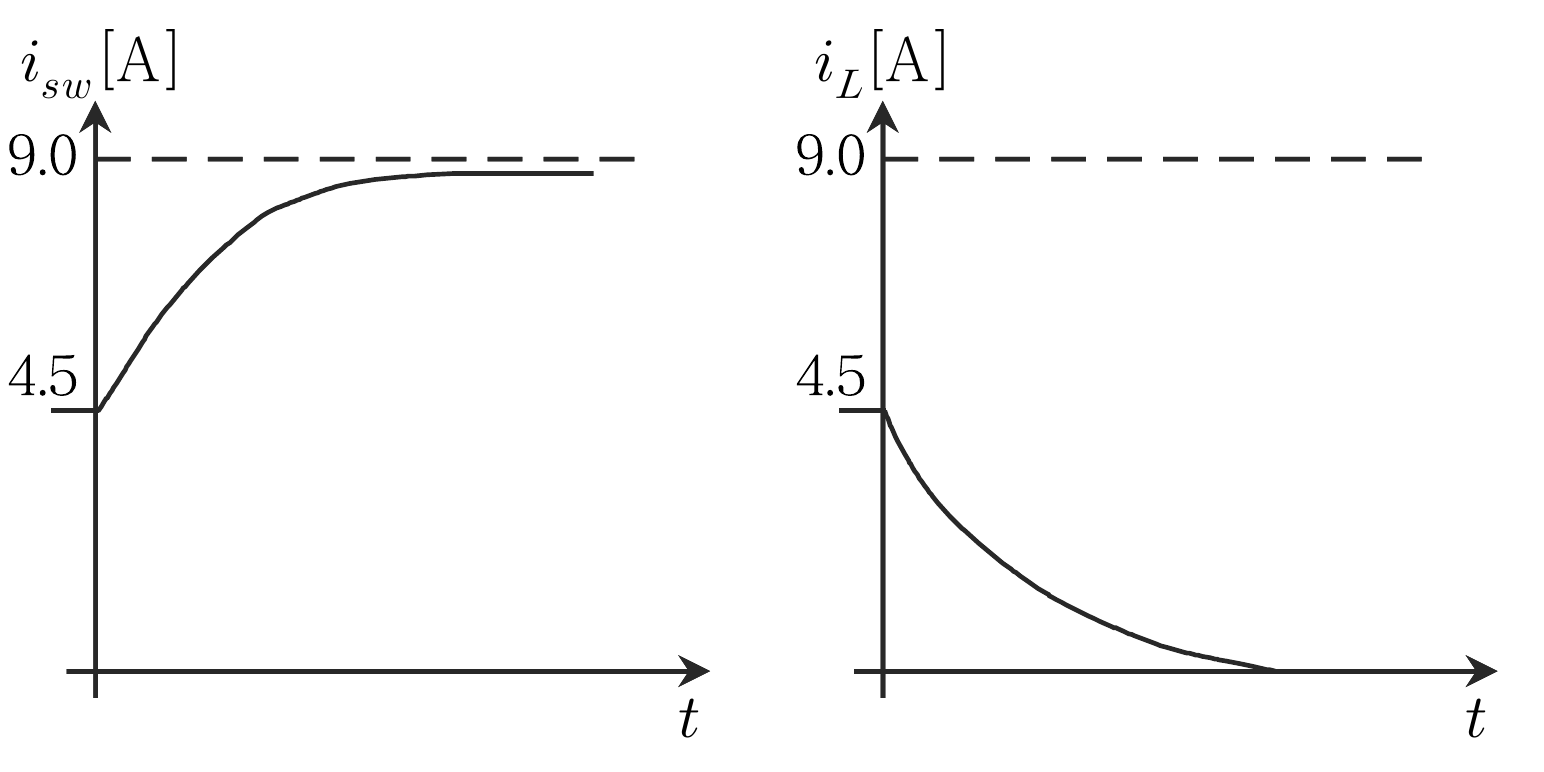

다음과 같이 정상상태로 있던 회로에 t ＝ 0에서 스위치($sw$)를 닫았다. 이 때, 이 회로의 전류 $i_{sw}$와 $i_L$의 응답상태로 옳은 것은?

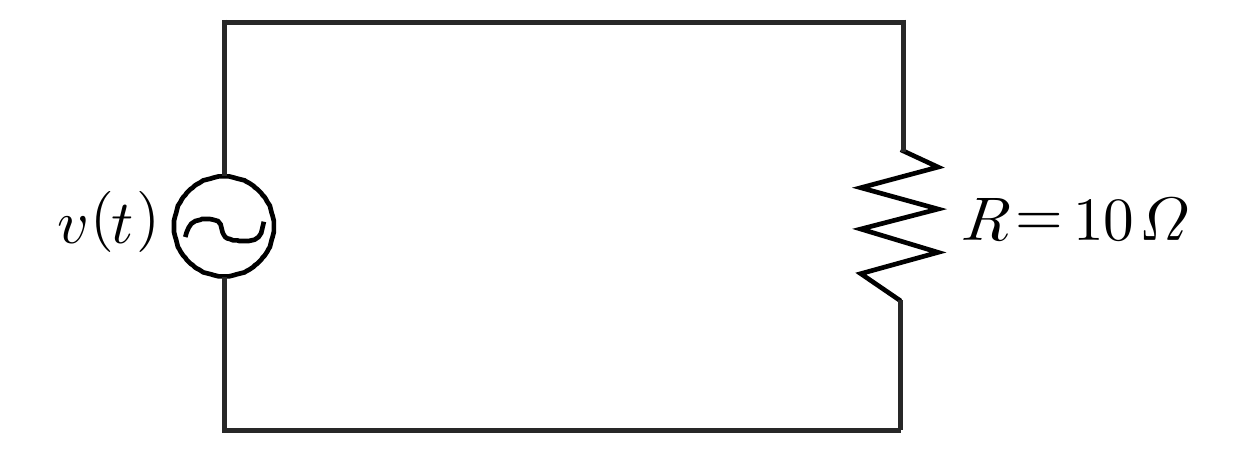

다음과 같이 왜형파 전압

$v(t)=100\sin (\mathrm{wt})+30\sin (3\mathrm{wt}-60^o)+20\sin (5\mathrm{wt}-150^o)$를 저항 $R$ 에 인가할 때, 이 저항에서 소모되는 전력 [$\mathrm{W}$]은?
