9급 지방직 전기이론 2011년 기출문제

시행 2011-05-14 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2011 9급 지방직 전과목

500 [W]의 전열기를 사용하여 20 [℃]의 물 1.0 [Kg]을 10분간 가열하면 물의 온도[℃]는? (단, 전열기의 에너지 변환 효율은 100 %로 가정한다)

전기이론

①62
②72
③82
④92

정답 보기

정답 ④ · 해설 보기

i(t) ＝ 2.0 t ＋ 2.0 [A]의 전류가 시간 0 ≤ t ≤ 60[sec] 동안 도선에 흘렀다면, 이 때 도선의 한 단면을 통과한 총전하량[C]은?

전기이론

①4
②122
③3,600
④3,720

정답 보기

정답 ④ · 해설 보기

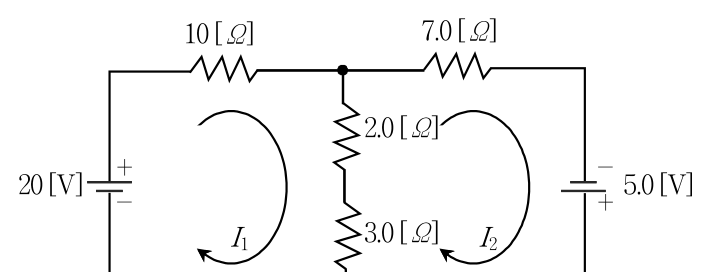

폐로전류 I₁, I₂를 아래 그림과 같이 설정하고 연립방정식을 다음과 같이 세웠을 때,

a_{21}

과

a_{22}

의 값은?

20 [V] = 15 I_{1} - 5 I_{2} 5 [V] = a_{21} I_{1} + a_{22} I_{2}

a_{21}

a_{22}

전기이론

①5 12
②5 －12
③－5 12
④－5 －12

정답 보기

정답 ③ · 해설 보기

공기 중 2개의 점전하 간에 5.00[N]의 힘이 작용하고 있다. 두 점전하 사이의 거리를 2배로 하였을 때 작용하는 힘[N]은?

전기이론

①1.25
②2.50
③10.00
④20.00

정답 보기

정답 ① · 해설 보기

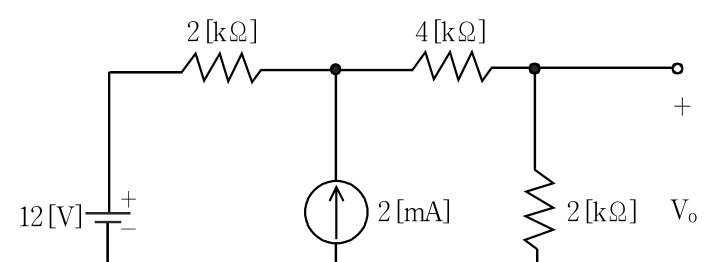

다음 전기회로도에서 V_o의 전압[V]은?

전기이론

①V_o ＝ 1
②V_o ＝ 2
③V_o ＝ 4
④V_o ＝ 8

정답 보기

정답 ③ · 해설 보기

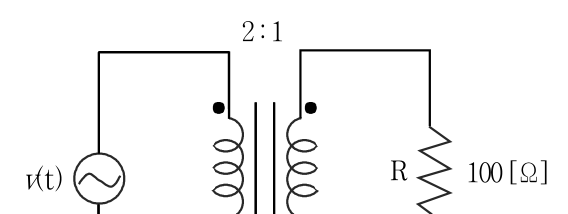

다음 전기회로도에서 저항 R에 흐르는 실효치 전류[A]는?
(단, v(t)의 실효치는 100 [V]이다)

전기이론

①0.2
②0.5
③1
④2

정답 보기

정답 ② · 해설 보기

자극 자하량 2.0[Wb], 길이 30[cm]인 막대자석이 300[AT/m]의 평등 자장 안에 자장의 방향과 30 °의 각도로 놓여 있을 때 자석이 받는 토크[Nm]는?

전기이론

①90
②120
③150
④180

정답 보기

정답 ① · 해설 보기

전계의 세기가 50.0[kV/m]이고 비유전율이 8.00인 유전체 내의 전속밀도[C/m²]는?

전기이론

①8.85 × 10^-6
②7.08 × 10^-6
③4.42 × 10^-6
④3.54 × 10^-6

정답 보기

정답 ④ · 해설 보기

변전소 내의 보조전동기에 다음과 같은 전압

v (t)

와 전류

i (t)

가 인가되었을 때 소비되고 있는 유효전력[W]과 역률은?

$v (t) = 2202 cos (377 t - \frac{π}{6}), i (t) = 52 cos (377 t + \frac{π}{6})$

유효전력 역률

전기이론

①1,100 $\frac{1}{2}$
②550 $\frac{1}{2}$
③550 $\frac{3}{2}$
④1,100 $\frac{3}{2}$

정답 보기

정답 ② · 해설 보기

10.

최대치가 100[V], 주파수 60[Hz], 초기위상이 30 ^o인 전압이 RLC회로에 입력되고 있다. 이 회로의 임피던스가 10 ＋ j 10[Ω]일 때 순시치 전류[A]는?

전기이론

① $10 cos (377 t + 1 5^{\circ})$
② $10 cos (377 t - 1 5^{\circ})$
③ $\frac{10}{2} cos (377 t + 1 5^{\circ})$
④ $\frac{10}{2} cos (377 t - 1 5^{\circ})$

정답 보기

정답 ④ · 해설 보기

11.

전원과 부하가 모두 델타 결선된 3상 평형회로에서 각 상의 전원전압이 220[V], 부하 임피던스가 8.0 ＋ j 6.0[Ω]인 경우 선전류[A]는?

전기이론

① $222$
②22
③ $223$
④66

정답 보기

정답 ③ · 해설 보기

12.

정격전압 100[V], 정격전력 500[W]인 다리미에 t ＝ 0인 순간에

v (t) = 1002 sin (2 π f t + 30^{\circ})

[V]의 전압을 인가하였다. t ＝

\frac{1}{60}

초에서 순시전류[A]의 크기는? (단, 주파수 f ＝ 60[Hz]이고, 다리미는 순저항 부하로 가정한다)

전기이론

① $\frac{5}{2}$
② $\frac{5 2}{2}$
③ $5$
④ $52$

정답 보기

정답 ② · 해설 보기

13.

정격 100 [kVA] 단상 변압기 3대를 ∆－∆결선으로 운전하던 중 1대의 고장으로 V－V결선하여 계속 3상 전력을 공급하려 한다. 공급 가능한 최대의 전력[kVA]은?

전기이론

①200
②173
③141
④100

정답 보기

정답 ② · 해설 보기

14.

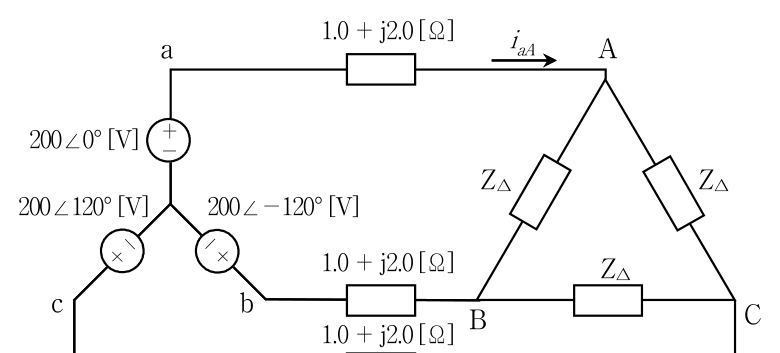

다음 그림과 같이 평형 Y 결선된 3상 전원회로에 각 상의 임피던스 값이 9.0 － j6.0[Ω]인 부하가 평형 ∆결선으로 연결되어 있다. 선로의 임피던스가 1.0 ＋ j2.0 [Ω] 일 때 선전류 i_aA[A]의 값은?

전기이론

①50∠0 °
②200∠0 °
③50∠30 °
④200∠30 °

정답 보기

정답 ① · 해설 보기

15.

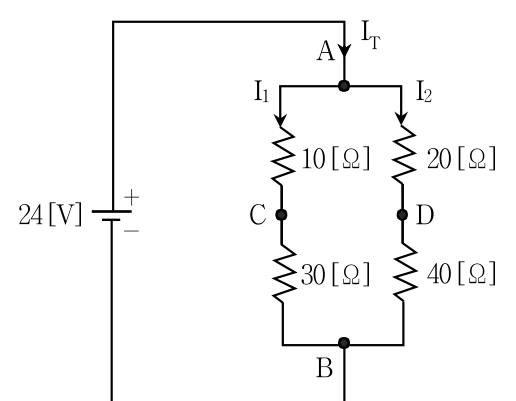

다음 회로에서 절점 C와 D사이의 전압 V_CD[V]는?

전기이론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기

16.

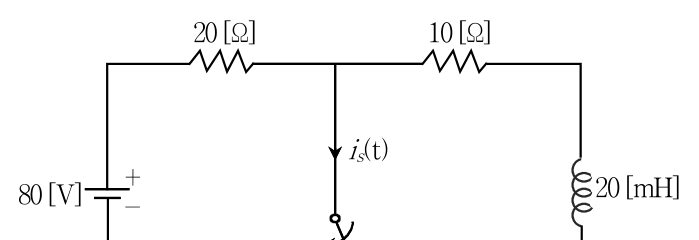

아래 회로에서 충분한 시간동안 개방되어 있었던 스위치를 t ＝ 0인 시점에서 on 시켰다. t ＝ 0에서 부터 스위치에 흐르는 전류 i_s(t)[A]는?

전기이론

① $i_{s} (t) = 4 - 2 e^{- 1000 t}$
② $i_{s} (t) = 4 + 2 e^{- 1000 t}$
③ $i_{s} (t) = 4 - 4 e^{- 2000 t}$
④ $i_{s} (t) = 4 + 4 e^{- 2000 t}$

정답 보기

정답 ① · 해설 보기

17.

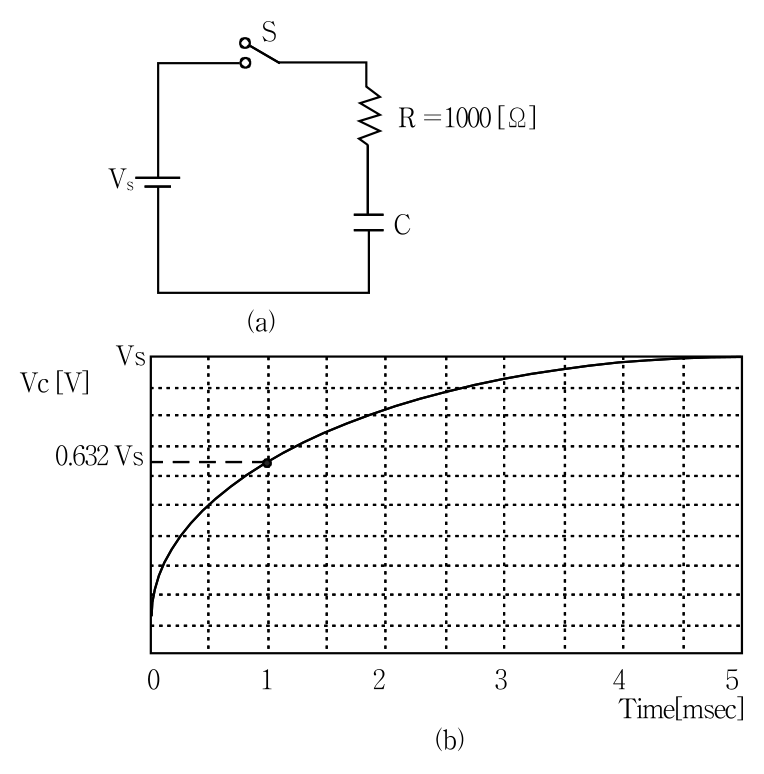

그림 (a)와 같이 RC 회로에 Vs의 크기를 갖는 직류전압을 인가하고 스위치를 on 시켰더니 콘덴서 양단의 전압 V_C가 그림 (b)와 같은 그래프를 나타내었다. 이 회로의 저항이 1000[Ω] 이라고 하면 콘덴서 C의 값은?

전기이론

①0.1 mF
②1 mF
③1 $μ$ F
④10 $μ$ F

정답 보기

정답 ③ · 해설 보기

18.

v (t) = 1002 sin ω t + 752 sin 3 wt + 202 sin 5 ω t

[V]인 전압을 R－L 직렬회로에 인가할 때 제 3고조파 전류의 실효값[A]은? (단, R ＝ 4.0[Ω], ωL ＝ 1.0[Ω]이다)

전기이론

①15
②17
③20
④ $\frac{75}{17}$

정답 보기

정답 ① · 해설 보기

19.

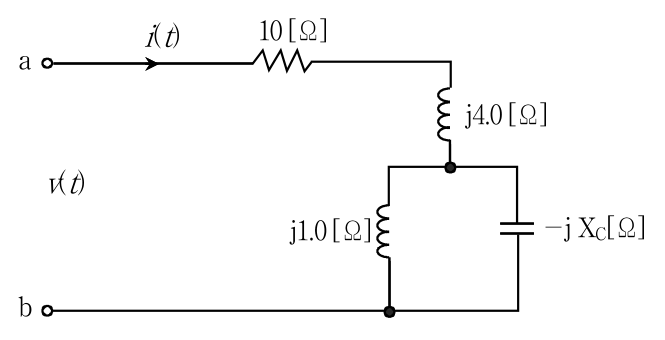

아래 회로에서 단자 a, b 사이에 교류전압 v(t)를 인가할 때, 전류 i(t)가 전압 v(t)와 동상이 되었다면, 그 때의 X_c 값[Ω]은?

전기이론

①0.4
②0.6
③0.8
④1.0

정답 보기

정답 ③ · 해설 보기

20.

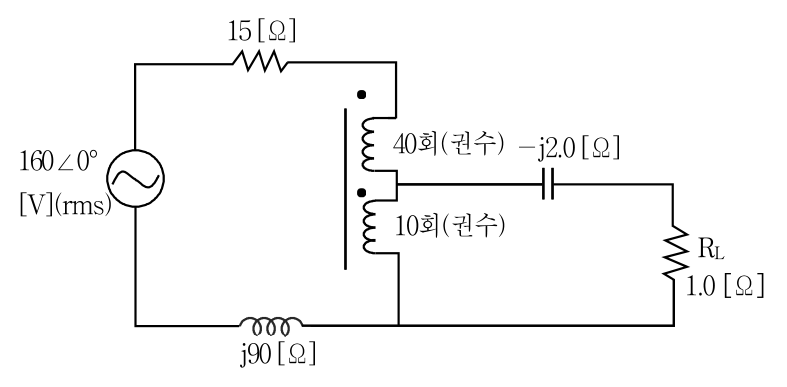

아래 회로에서 전원전압의 실효치는 160[V]이며 변압기는 이상적이라 가정할 때 부하저항 R_L에서 소모되는 전력[W]은?

전기이론

①100
②200
③300
④400

정답 보기

정답 ② · 해설 보기
