9급 지방직 전기이론 2012년 기출문제

시행 2012-05-12 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2012 9급 지방직 전과목

3 [V]의 건전지로 동작하는 손전등을 5분간 켰을 때 흐르는 전류가 0.5 [A]로 일정하였다고 할 때, 손전등에서 소비한 에너지[J]는?

전기이론

①1.5
②1.5 × 10²
③4.5
④4.5 × 10²

정답 보기

전류가 흐르는 무한히 긴 직선도체가 있다. 이 도체로부터 수직으로 10 cm 떨어진 점의 자계의 세기를 측정한 결과가 100 [AT/m]였다면, 이 도체로부터 수직으로 40 cm 떨어진 점의 자계의 세기[AT/m]는?

전기이론

①0
②25
③50
④100

정답 보기

정답 ② · 해설 보기

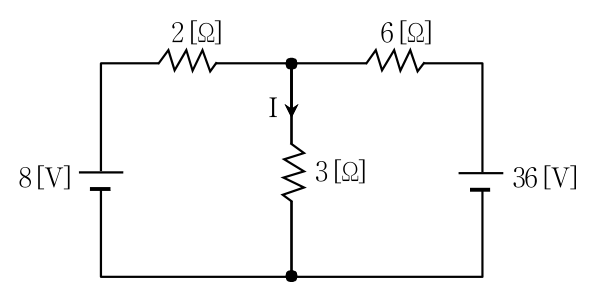

다음 회로에서 3 [Ω]에 흐르는 전류 I [A]는?

전기이론

①1
② $\frac{10}{3}$
③4
④ $\frac{13}{3}$

정답 보기

정답 ② · 해설 보기

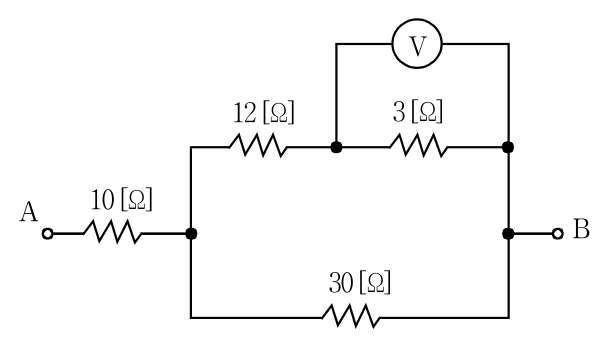

다음 회로에서 전압계의 지시가 6 [V]였다면 AB사이의 전압[V]은?

전기이론

①15
②20
③30
④60

정답 보기

정답 ④ · 해설 보기

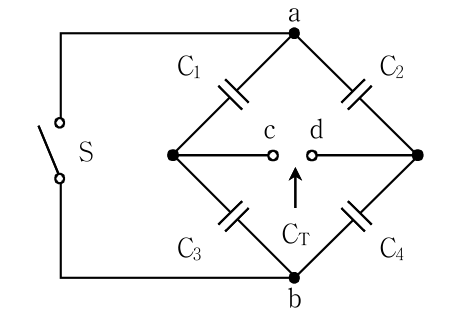

다음 회로에서 a, b 단자 사이의 스위치 S가 개방(open)상태일 때, c, d 단자 사이의 합성 커패시턴스 C_T [μF]는? (단, C₁, C₃ ＝ 6 [μF], C₂, C₄ ＝ 12 [μF] 이다)

전기이론

① $\frac{1}{8}$
② $\frac{1}{2}$
③2
④8

정답 보기

정답 ④ · 해설 보기

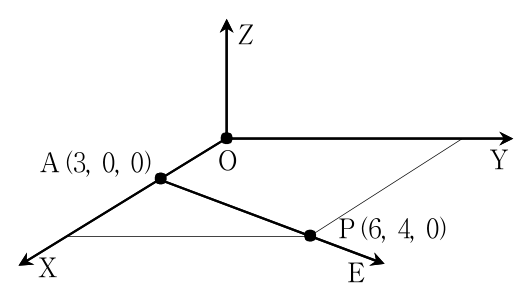

다음 그림과 같이 어떤 자유공간(free space)내의 A점 (3, 0, 0) [m]에 4 × 10^-9 [C]의 전하가 놓여 있다. 이 때 P점 (6, 4, 0) [m]의 전계의 세기 E [V/m]는?

전기이론

①E ＝ $\frac{36}{25}$
②E ＝ $\frac{25}{36}$
③E ＝ $\frac{36}{5}$
④E ＝ $\frac{5}{36}$

정답 보기

정답 ① · 해설 보기

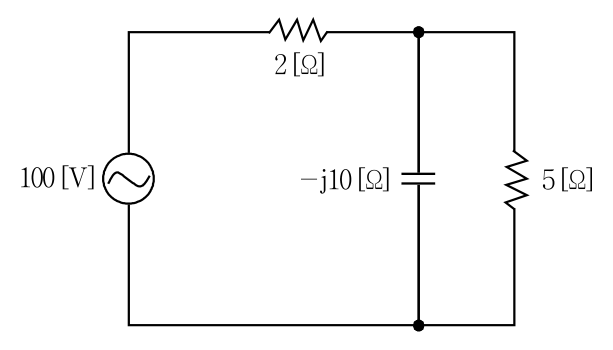

다음 R－C 직병렬회로에서 전원측으로부터 공급되는 유효전력[W]과 무효전력[Var]은?

유효전력[W] 무효전력[Var]

전기이론

①1,500 500
②－500 1,500
③－1,500 500
④1,500 －500

정답 보기

정답 ④ · 해설 보기

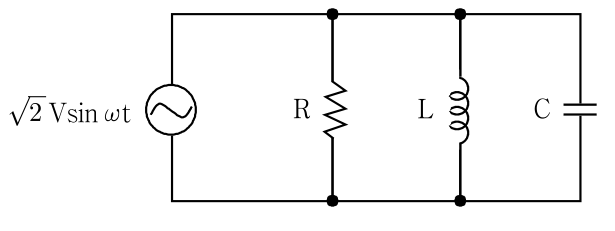

다음 R－L－C 병렬회로의 동작에 대한 보기의 설명으로 옳은 것을 모두 고르면?

	<보 기>

ㄱ. 각 소자 R, L, C 양단에 걸리는 전압은 전원전압과 같다. ㄴ. 회로의 어드미턴스 $Y ˙$ ＝ $\frac{1}{R}$ ＋ j( $ω$ L － $\frac{1}{ω C}$ )이다. ㄷ. $ω$ 를 변화시켜 공진일 때 전원에서 흘러나오는 모든 전류는 R에만 흐른다. ㄹ. L에 흐르는 전류와 C에 흐르는 전류는 동상(in phase)이다. ㅁ. 모든 에너지는 저항 R에서만 소비된다.

전기이론

①ㄱ, ㅁ
②ㄱ, ㄴ, ㄹ
③ㄱ, ㄷ, ㅁ
④ㄴ, ㄷ, ㄹ

정답 보기

정답 ③ · 해설 보기

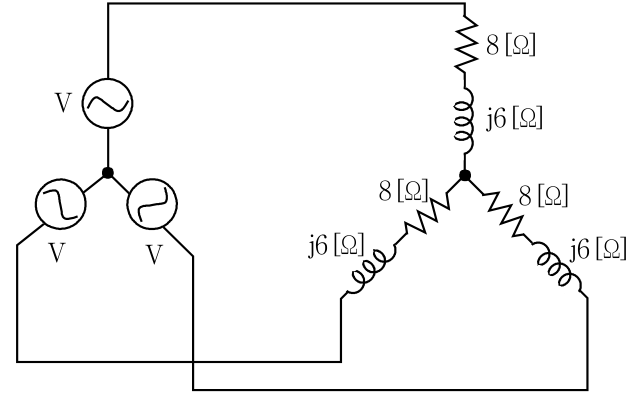

다음 평형 3상 회로에 대한 설명으로 옳은 것은? (단, 상전압 V는 100 [V], 한 상의 부하는 8 ＋ j6 [Ω] 이다)

전기이론

①상전류는 10 [A], 선전류는 10 $3$ [A]이다.
②피상전력은 3 $3$ [kVA]이다.
③각 상에서 상전압은 선전류보다 $θ$ ＝ tan^-1 $\frac{6}{8}$ 만큼 위상이 앞선다.
④무효전력은 2.4 [kVar]이다.

정답 보기

정답 ③ · 해설 보기

10.

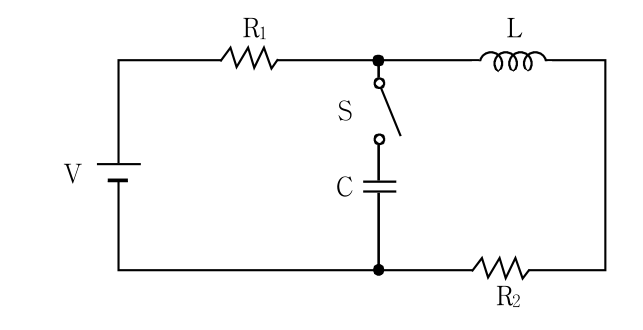

다음 회로에서 t ＝ 0인 순간에 스위치 S를 닫은 후 정상상태에 도달했을 때, 커패시터 C에 충전된 전하량 Q [C]는?

전기이론

①Q ＝ VC
②Q ＝ VC( $\frac{R _{2}}{R _{1}}$ )
③Q ＝ VC( $\frac{R _{1}}{R _{1} + R _{2}}$ )
④Q ＝ VC( $\frac{R _{2}}{R _{1} + R _{2}}$ )

정답 보기

정답 ④ · 해설 보기

11.

어떤 회로에 v(t) ＝ 200 ＋ 141sin 377t [V]의 전압을 인가했을 때, i(t) ＝ 15 ＋ 7.1sin (377t － 60°) [A]의 전류가 흘렀다고 한다. 이 회로의 소비전력[W]은? (단, 소수점 이하는 무시한다)

전기이론

①3,000
②3,250
③3,500
④4,000

정답 보기

정답 ② · 해설 보기

12.

어떤 자계 내에서 이와 직각으로 놓인 도체에 2 [A]의 전류를 흘릴 때 5 [N]의 힘이 작용한다고 한다. 이 도체를 동일한 자계 내에서 50 [m/sec]의 속도로 자계와 직각으로 운동시킬 때, 발생되는 기전력[V]은?

전기이론

①62.5
②125
③150
④250

정답 보기

정답 ② · 해설 보기

13.

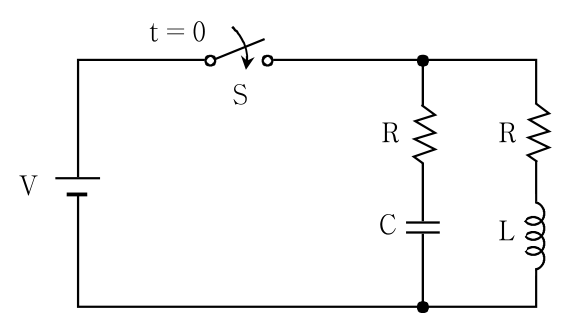

다음 R－L－C 회로에서 t ＝ 0인 순간에 스위치 S를 닫을 때, 과도성분을 포함하지 않기 위한 저항 R [Ω]은? (단, 인덕턴스 L ＝ 16 [mH], 커패시턴스 C ＝ 10 [μF]이다)

전기이론

①10
②20
③30
④40

정답 보기

정답 ④ · 해설 보기

14.

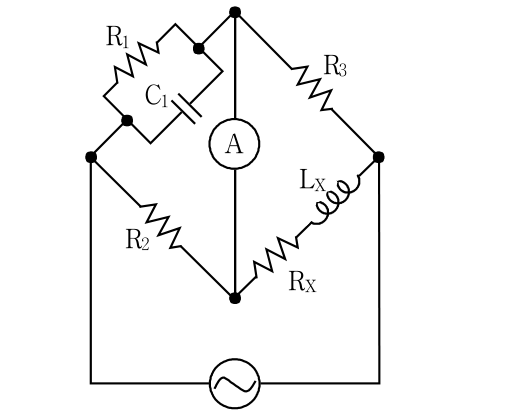

다음 브리지 회로가 평형조건을 만족할 때, R_x [Ω] 및 L_x [mH]는? (단, R₁ ＝ 2 [Ω], C₁ ＝ 1,000 [μF], R₂ ＝ 3 [Ω], R₃ ＝ 4 [Ω] 이다)

R_x [Ω] L_x [mH]

전기이론

①3 9
②6 12
③9 15
④12 18

정답 보기

정답 ② · 해설 보기

15.

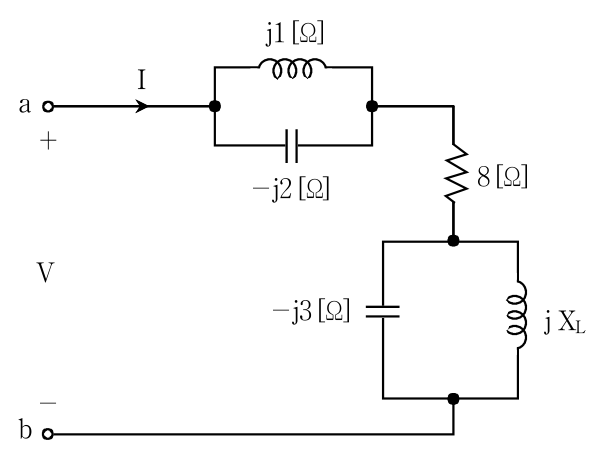

다음 회로에서 단자 a, b 사이에 교류전압 V를 가할 때, 전압 V의 위상이 전류 I의 위상보다 45도 앞선다면, 이 때의 X_L [Ω]은?

전기이론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기

16.

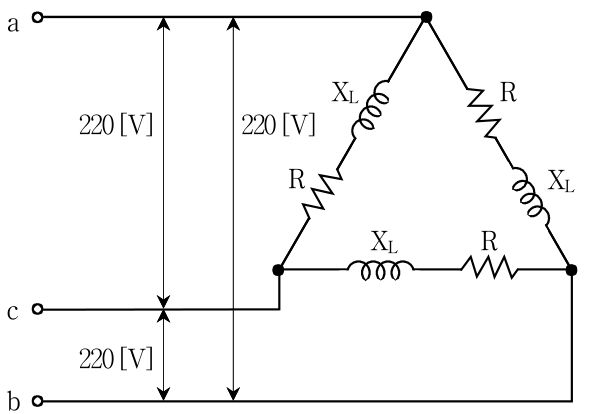

다음 회로에서 상전류[A]와 선전류[A]는? (단, R ＝ 4 [Ω], X_L ＝ 3 [Ω] 이다)

상전류[A] 선전류[A]

전기이론

①44 $3$ 132
②44 44 $2$
③44 $2$ 88
④44 44 $3$

정답 보기

정답 ④ · 해설 보기

17.

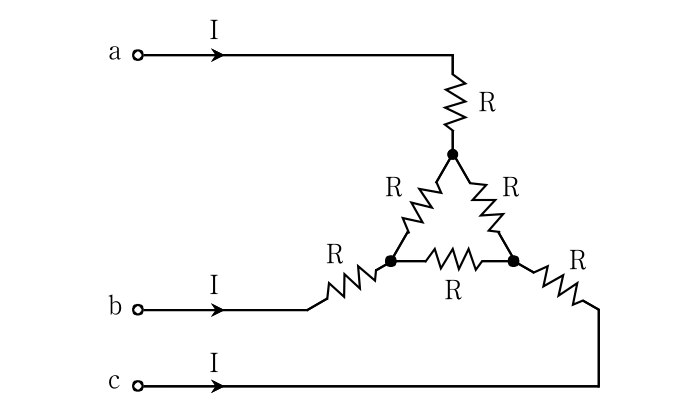

다음 회로와 같이 R ＝ 1 [Ω]인 저항 6개를 연결하고 선간전압 100 [V]인 평형 3상전압을 인가할 때, 전류 I [A]는?

전기이론

①25
②25 $3$
③75
④75 $3$

정답 보기

정답 ② · 해설 보기

18.

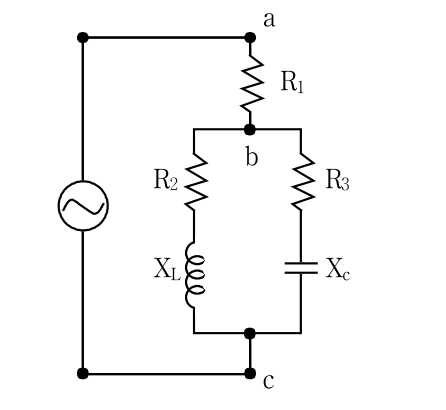

다음 회로에서 R₁ ＝ 1 [Ω], R₂ ＝ 2 [Ω], R₃ ＝ 1 [Ω], X_L ＝ 1 [Ω], X_C ＝－1 [Ω]이다. 부하 전체에 대한 등가 임피던스

Z_{a c} ˙

[Ω]는?

전기이론

① $Z_{a c} ˙$ ＝ 2 － j $\frac{1}{3}$
② $Z_{a c} ˙$ ＝ 2 ＋ j $\frac{1}{3}$
③ $Z_{a c} ˙$ ＝ 2 － j $\frac{1}{4}$
④ $Z_{a c} ˙$ ＝ 2 ＋ j $\frac{1}{4}$

정답 보기

정답 ① · 해설 보기

19.

R ＝ 6 [Ω]과 X_L ＝ 12 [Ω] 그리고 X_C ＝－4 [Ω]가 직렬로 연결된 회로에 220 [V]의 교류전압을 인가할 때, 흐르는 전류[A] 및 역률은?

전류[A] 역률

전기이론

①10 0.6
②10 $2$ 0.8
③22 0.6
④22 $2$ 0.8

정답 보기

정답 ③ · 해설 보기

20.

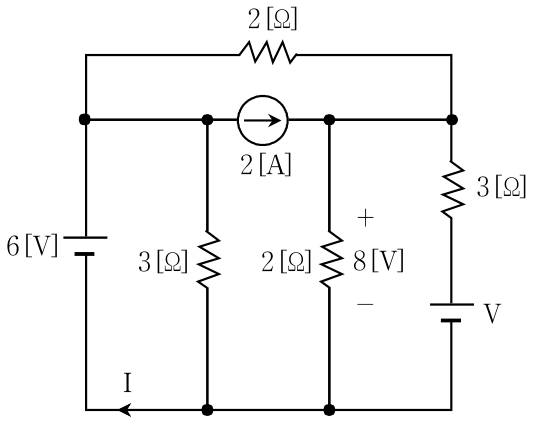

다음 회로에서 전압원의 전압 V [V] 및 전류 I [A]는?

V [V] I [A]

전기이론

①1 3
②1 －3
③17 3
④17 －3

정답 보기

정답 ③ · 해설 보기
