9급 지방직 전기이론 2018년 기출문제

커패시터와 인덕터에서 순간적($\Delta t\to 0$)으로 변하지 않는 것은?

커패시터 인덕터

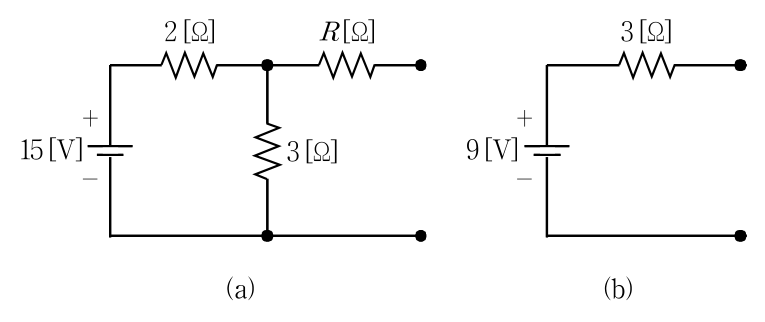

그림과 같이 테브난의 정리를 이용하여 그림 (a)의 회로를 그림 (b)와 같은 등가회로로 만들었을 때, 저항 $R$[Ω]은?

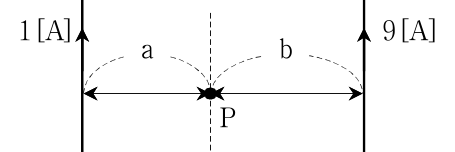

그림과 같이 평행한 두 개의 무한장 직선도선에 1 [A], 9 [A]인 전류가 각각 흐른다. 두 도선 사이의 자계 세기가 0 이 되는 지점 P의 위치를 나타낸 거리의 비 $\frac{\mathrm{a}}{\mathrm{b}}$는?

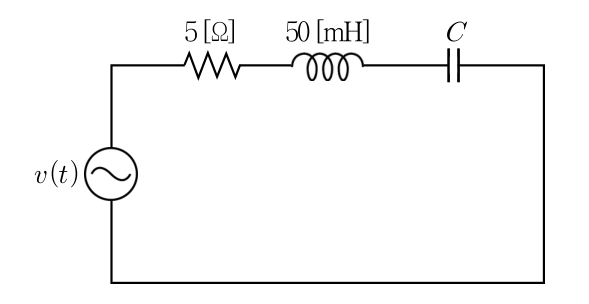

다음 회로에서 $v(t)=100\sin (2\times 10^{4}t)$[V]일 때, 공진되기 위한 $C$ [$\mu$F]는?

60 [Hz] 단상 교류발전기가 부하에 공급하는 전압, 전류의 최댓값이 각각 100 [V], 10 [A]일 때, 부하의 유효전력이 500 [W]이다. 이 발전기의 피상전력[VA]은? (단, 손실은 무시한다)

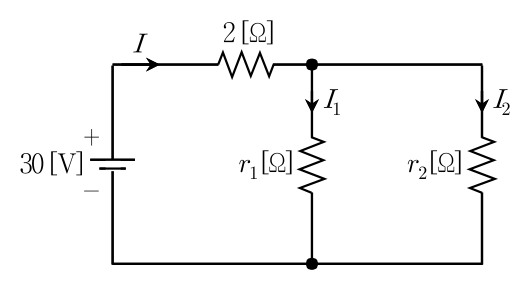

다음 회로의 $r_1$, $r_2$에 흐르는 전류비 $I_1:I_2=1:2$가 되기 위한 $r_1$[Ω]과 $r_2$[Ω]는? (단, 입력전류 $I=5$[A]이다)

$r_1$ $r_2$

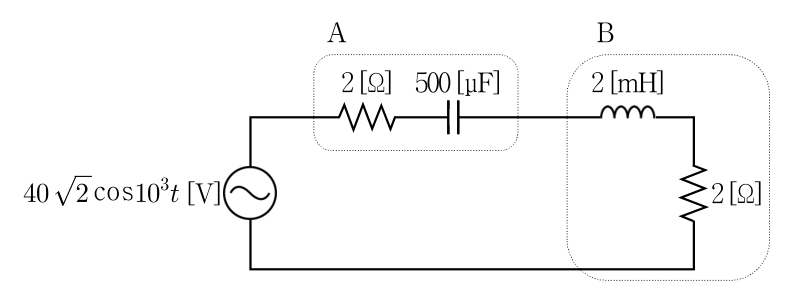

다음 회로에서 (a) B 부하에 공급되는 평균전력[W], (b) 전원이 공급하는 피상전력[VA], (c) 합성(A부하 ＋ B부하) 부하역률은?

(a) (b) (c)

전자기장에 대한 맥스웰 방정식으로 옳은 것은?

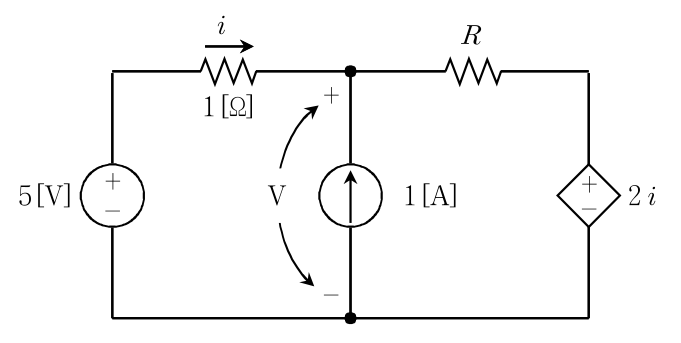

다음 회로에서 저항 $R$[Ω]은? (단, V ＝ 3.5 [V]이다)

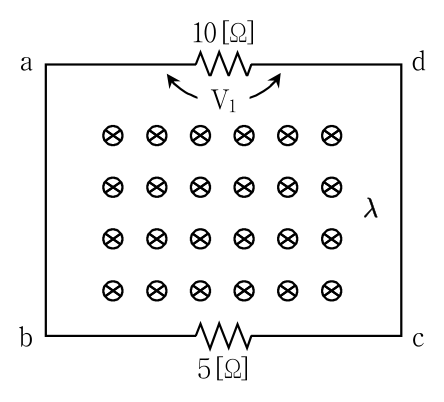

그림과 같은 폐회로 abcd를 통과하는 쇄교자속 $\lambda ={\lambda }_m\sin 10t$[Wb]일 때, 저항 10 [Ω]에 걸리는 전압 V₁의 실횻값[V]은? (단, 회로의 자기 인덕턴스는 무시한다)

교류전압 $v=400\sqrt{2}\sin \omega t+30\sqrt{2}\sin 3\omega t+40\sqrt{2}\sin 5\omega t$[V]의 왜형률[%]은? (단, $\omega$는 기본 각주파수이다)

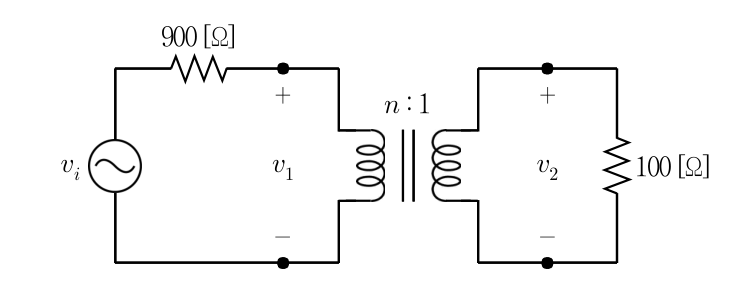

그림과 같은 이상적인 변압기 회로에서 최대전력전송을 위한 변압기 권선비는?

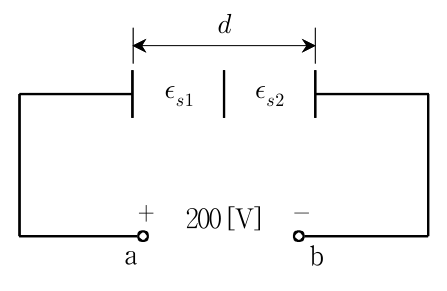

그림과 같이 간격 $d$ ＝ 4 [cm]인 평판 커패시터의 두 극판 사이에 두께와 면적이 같은 비유전율 ${ϵ}_{s1}$ ＝ 6, ${ϵ}_{s2}$ ＝ 9인 두 유전체를 삽입하고 단자 ab에 200 [V]의 전압을 인가할 때, 비유전율 ${ϵ}_{s2}$인 유전체에 걸리는 전압[V]과 전계의 세기[kV/m]는?

전압 전계의 세기

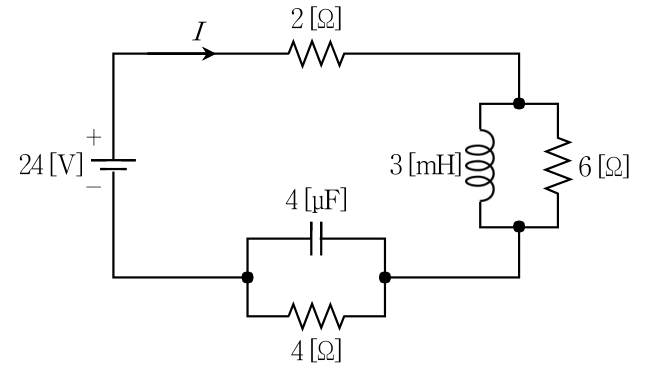

다음 회로에서 정상상태 전류 $I$[A]는?

저항 10 [Ω]과 인덕터 5 [H]가 직렬로 연결된 교류회로에서 다음과 같이 교류전압 $v(t)$를 인가했을 때, 흐르는 전류가 $i(t)$이다. 교류전압의 각주파수 $\omega$[rad/s]는?

○ $v(t{)}_{}=200\sin (\omega t+\frac{\pi }{6})$[V]

○ $i(t)=10\sin (\omega t-\frac{\pi }{6})$[A]

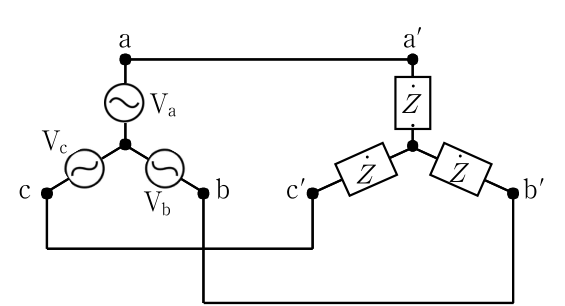

그림과 같은 평형 3상 회로에서 전체 무효전력[Var]은? (단, 전원의 상전압 실횻값은 100 [V]이고, 각 상의 부하임피던스 $\dot{Z}$＝ 4 ＋ $j$3 [Ω]이다)

평형 3상 회로에서 부하는 Y 결선이고 a상 선전류는 $20\angle -90{}^{\circ }$[A]이며 한 상의 임피던스 ${\dot{Z}}_{=10}\angle 60{}^{\circ }$[Ω]일 때, 선간전압 ${\dot{V}}_{ab}$[V]는? (단, 상순은 a, b, c 시계방향이다)

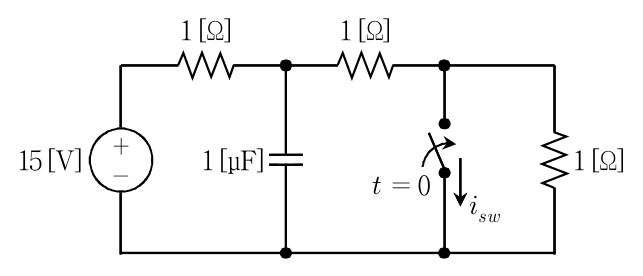

그림과 같은 직류회로에서 오랜 시간 개방되어 있던 스위치가 닫힌 직후의 스위치 전류 $i_{sw}(0^{+})$[A]는?

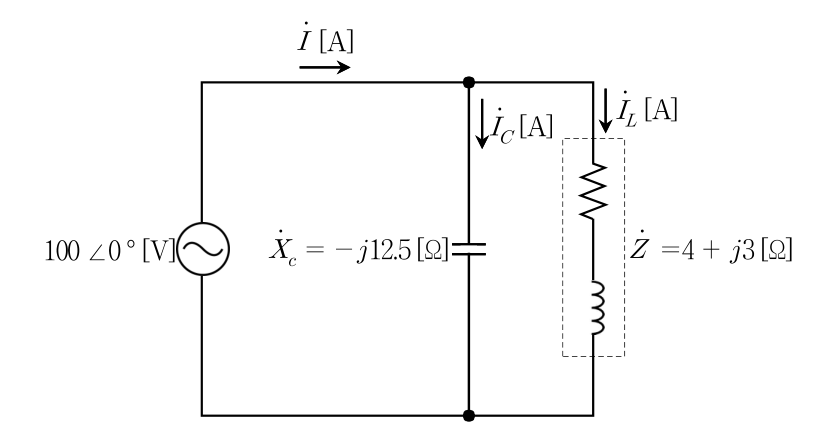

그림과 같이 커패시터를 설치하여 역률을 개선하였다. 개선 후 전류 $\dot{I_{}}$[A]와 역률 $\cos \theta$는?

$\dot{I_{}}$ $\cos \theta$

$RL$ 직렬회로에 전류 $i=3\sqrt{2}\sin (5000t+45{}^{\circ })$[A]가 흐를 때, 180 [W]의 전력이 소비되고 역률은 0.8이었다. $R$[Ω]과 $L$[mH]은?

$R$ $L$
