9급 지방직 전기이론 2020년 기출문제

시행 2020-06-13 · 책형 B · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2020 9급 지방직 전과목

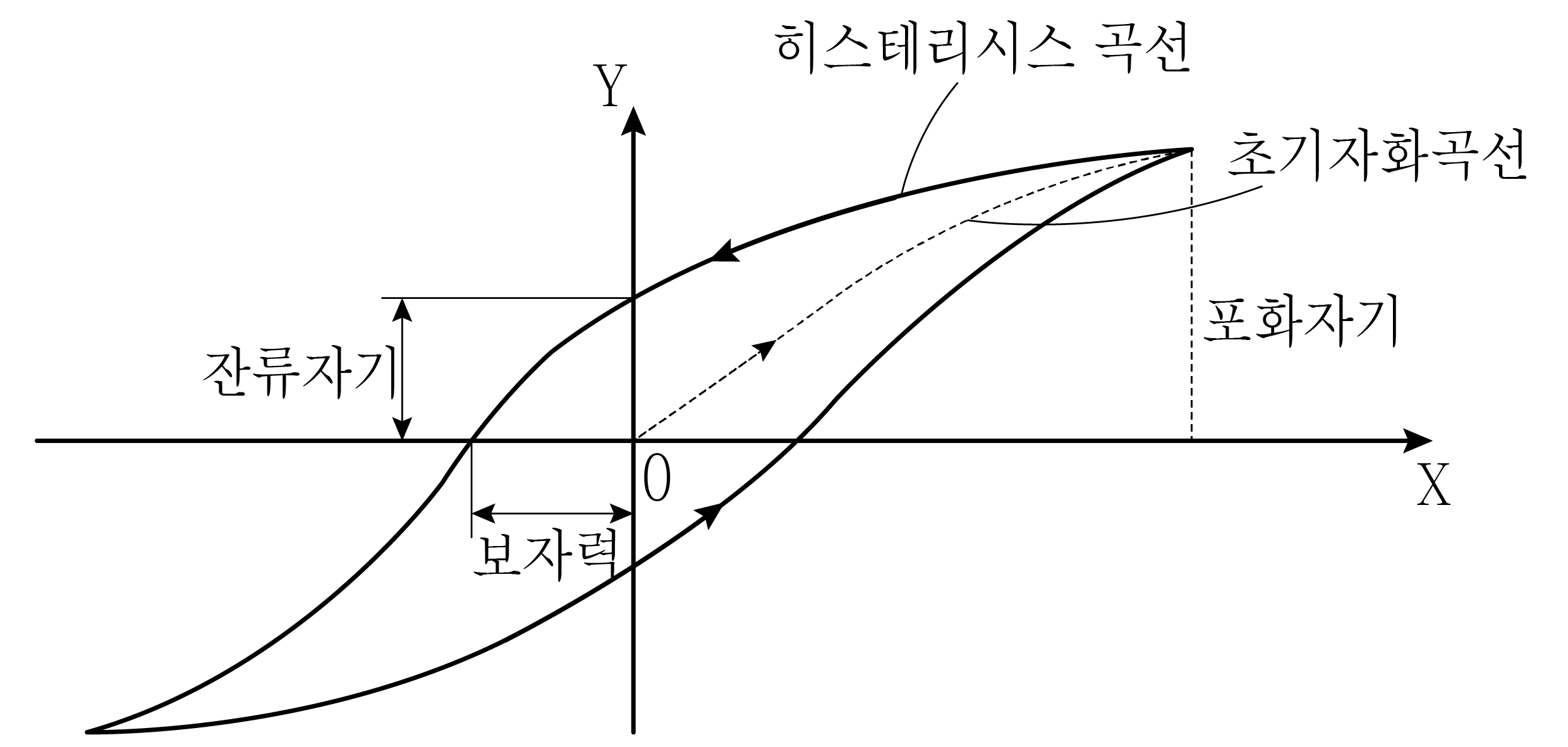

그림의 자기 히스테리시스 곡선에서 가로축(X)과 세로축(Y)에 해당하는 것은?

X Y

전기이론

①자속밀도 투자율
②자속밀도 자기장의 세기
③자기장의 세기 투자율
④자기장의 세기 자속밀도

정답 보기

정답 ④ · 해설 보기

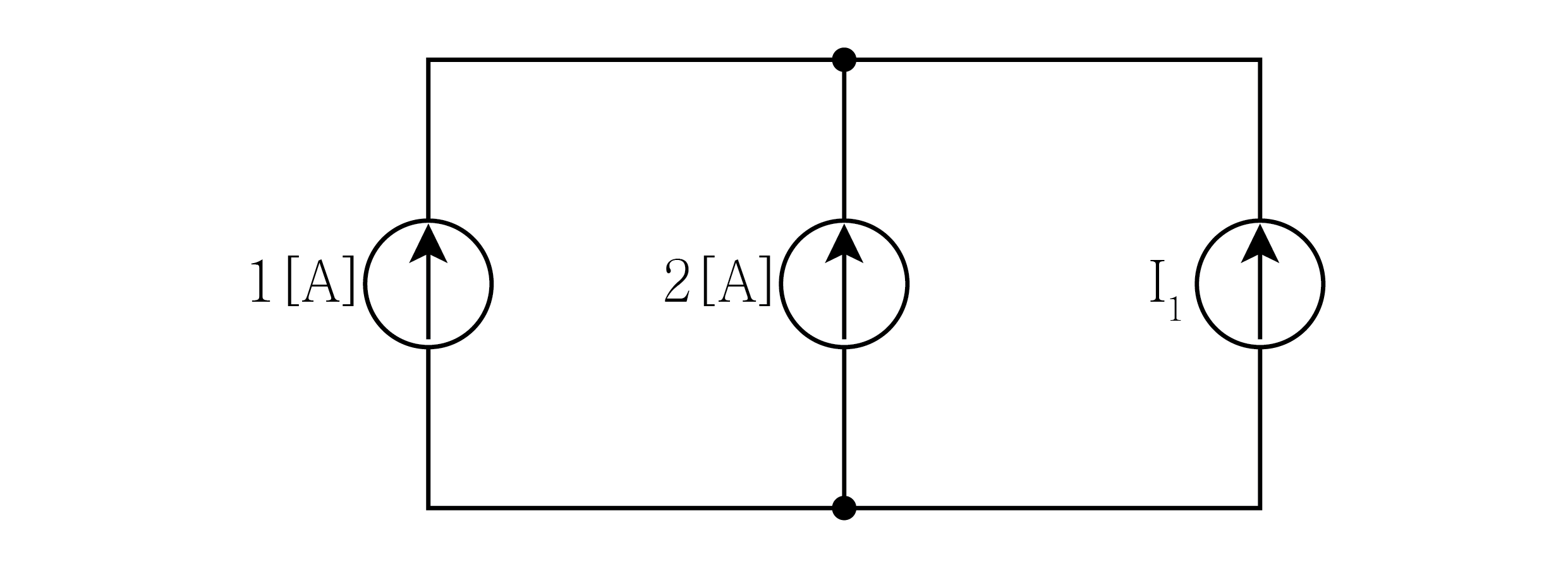

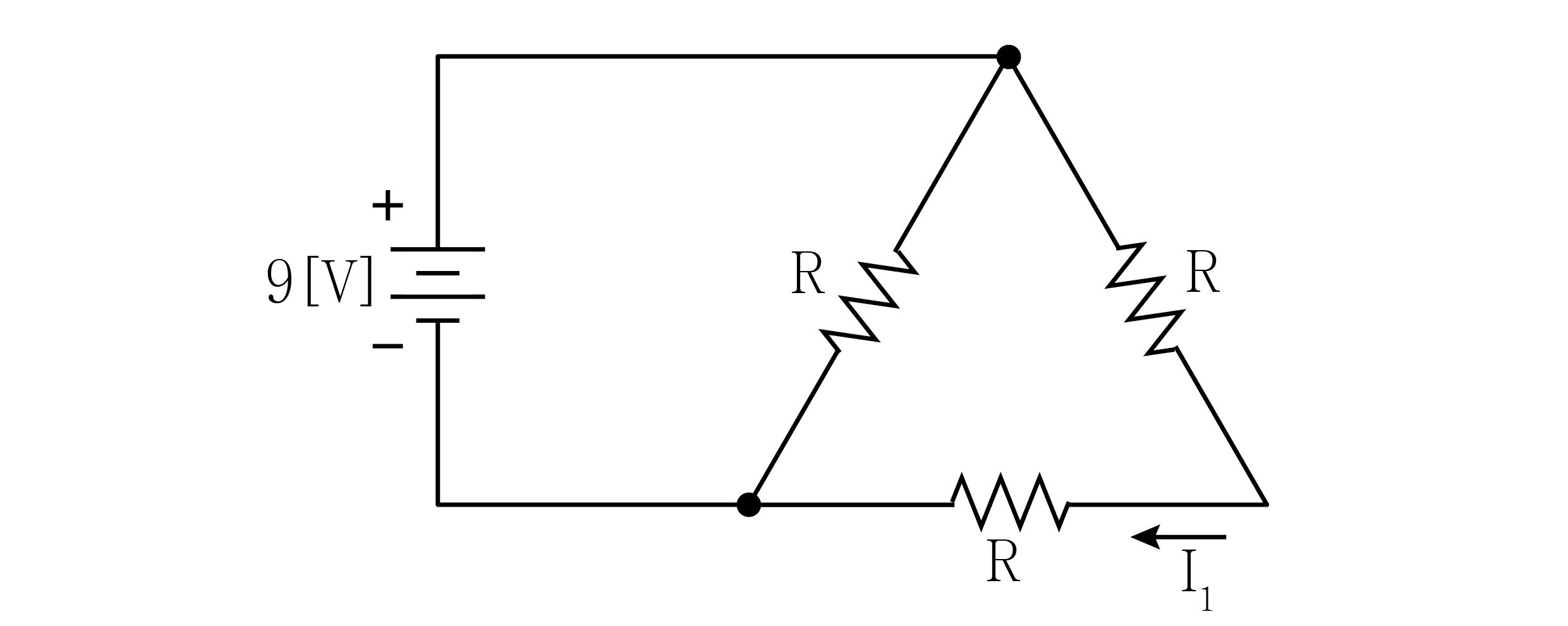

그림의 회로에서 전류 I₁ [A]은?

전기이론

①－1
②1
③－3
④3

정답 보기

정답 ③ · 해설 보기

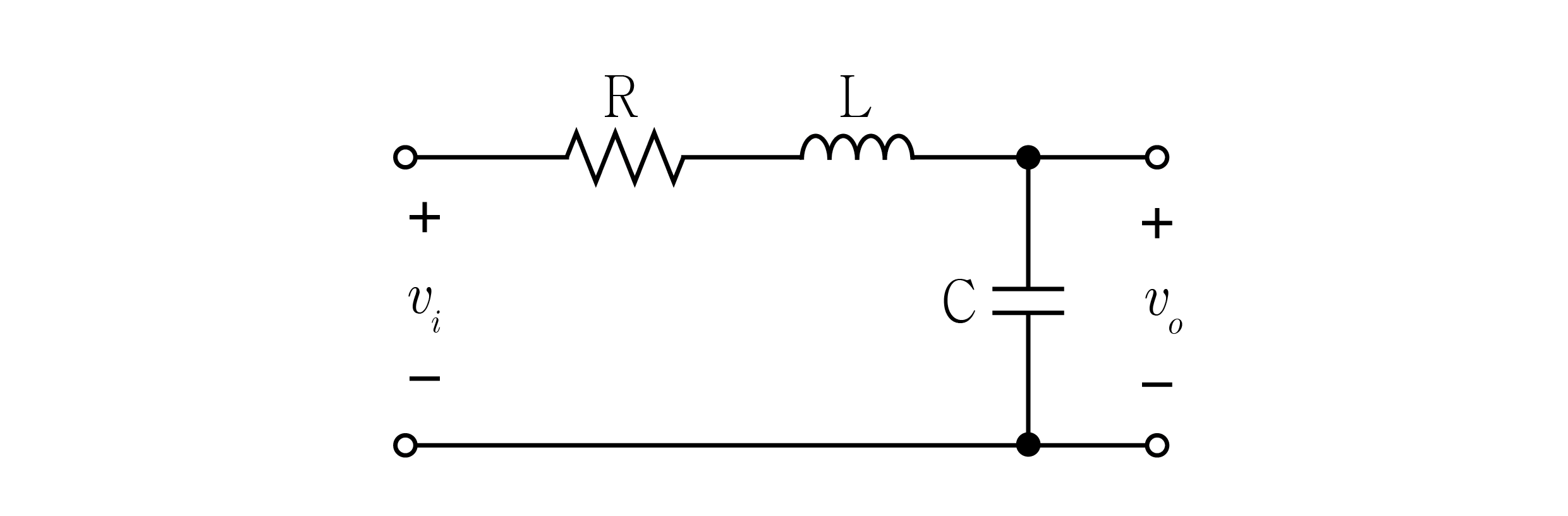

그림의 회로에서 공진주파수[Hz]는?

전기이론

① $\frac{1}{LC}$
② $\frac{1}{LC}$
③ $\frac{1}{2 π LC}$
④ $\frac{1}{2 π LC}$

정답 보기

정답 ④ · 해설 보기

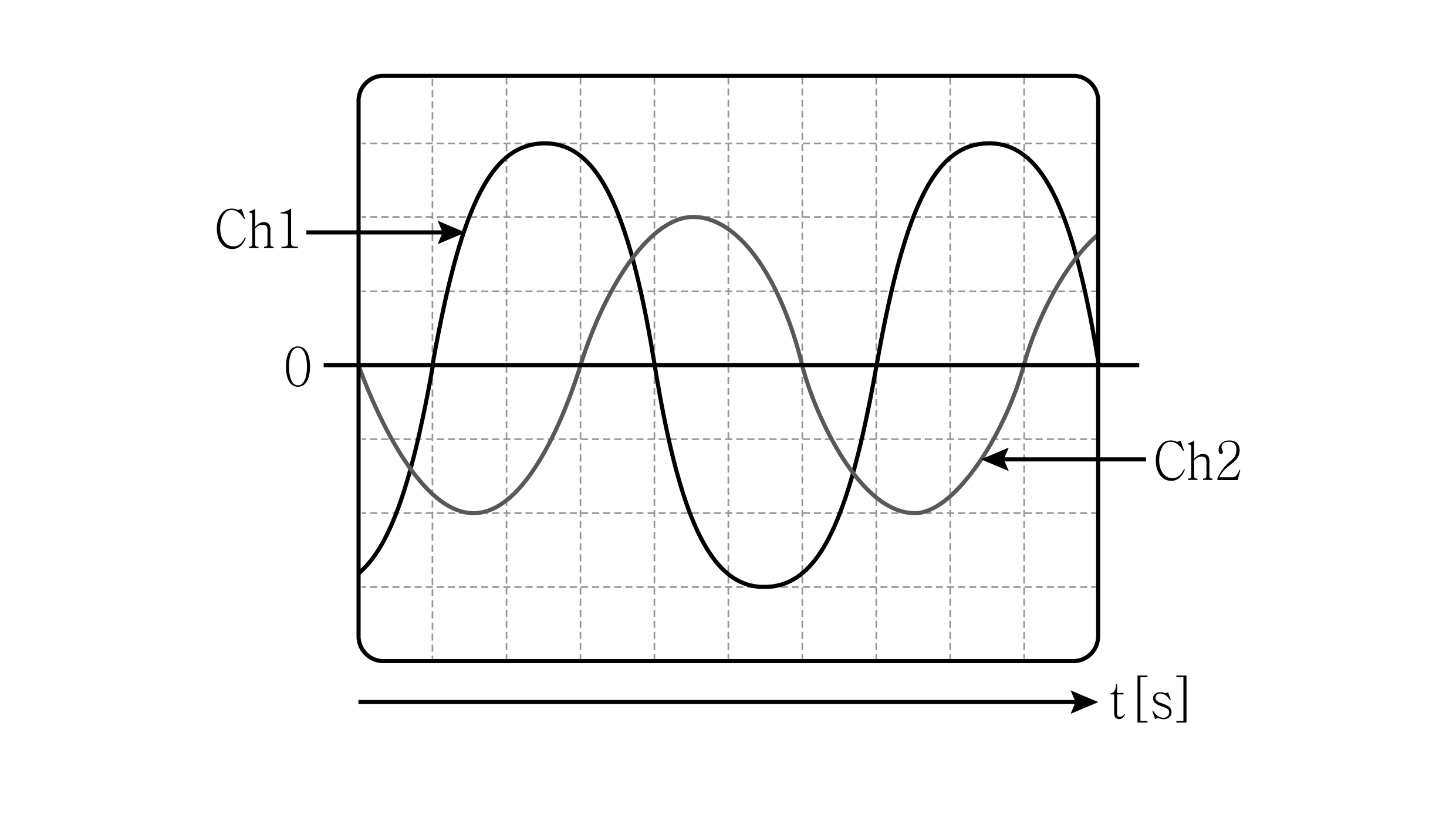

그림의 Ch1 파형과 Ch2 파형에 대한 설명으로 옳은 것은?

전기이론

①Ch1 파형이 Ch2 파형보다 위상은 앞서고, 주파수는 높다.
②Ch1 파형이 Ch2 파형보다 위상은 앞서고, 주파수는 같다.
③Ch1 파형이 Ch2 파형보다 위상은 뒤지고, 진폭은 크다.
④Ch1 파형이 Ch2 파형보다 위상은 뒤지고, 진폭은 같다.

정답 보기

정답 ② · 해설 보기

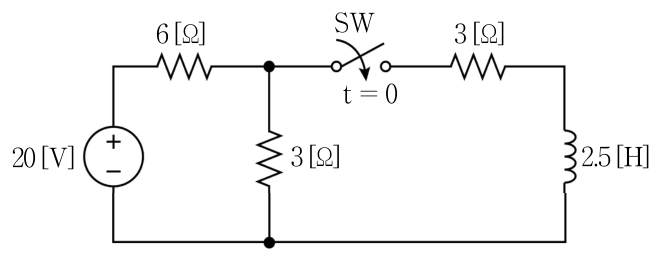

그림의 회로에서 t ＝ 0일 때, 스위치 SW를 닫았다. 시정수

τ

[s]는?

전기이론

① $\frac{1}{2}$
② $\frac{2}{3}$
③ $1$
④ $2$

정답 보기

정답 ① · 해설 보기

0.8 지상 역률을 가진 20 [kVA] 단상 부하가 200 [V_rms] 전압원에 연결되어 있다. 이 부하에 병렬로 커패시터를 연결하여 역률을 1로 개선하였다. 역률 개선 전과 비교한 역률 개선 후의 실효치 전원 전류는?

전기이론

①변화 없음
② $\frac{2}{5}$ 로 감소
③ $\frac{3}{5}$ 으로 감소
④ $\frac{4}{5}$ 로 감소

정답 보기

정답 ④ · 해설 보기

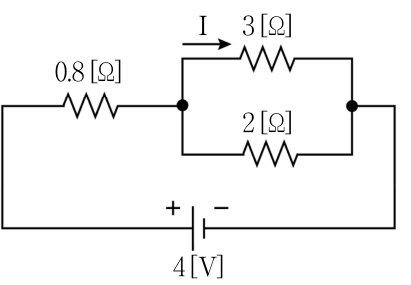

그림의 회로에서 3 [Ω]에 흐르는 전류 I [A]는?

전기이론

①0.4
②0.8
③1.2
④2

정답 보기

정답 ② · 해설 보기

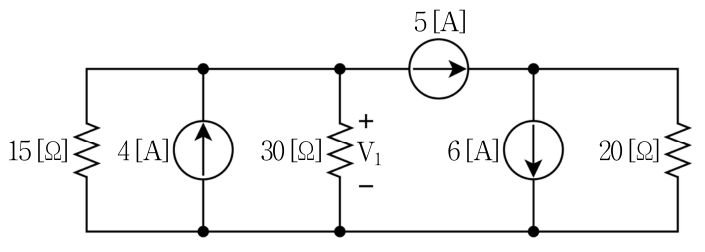

그림의 회로에서 30 [Ω]의 양단전압 V₁ [V]은?

전기이론

①－10
②10
③20
④－20

정답 보기

정답 ① · 해설 보기

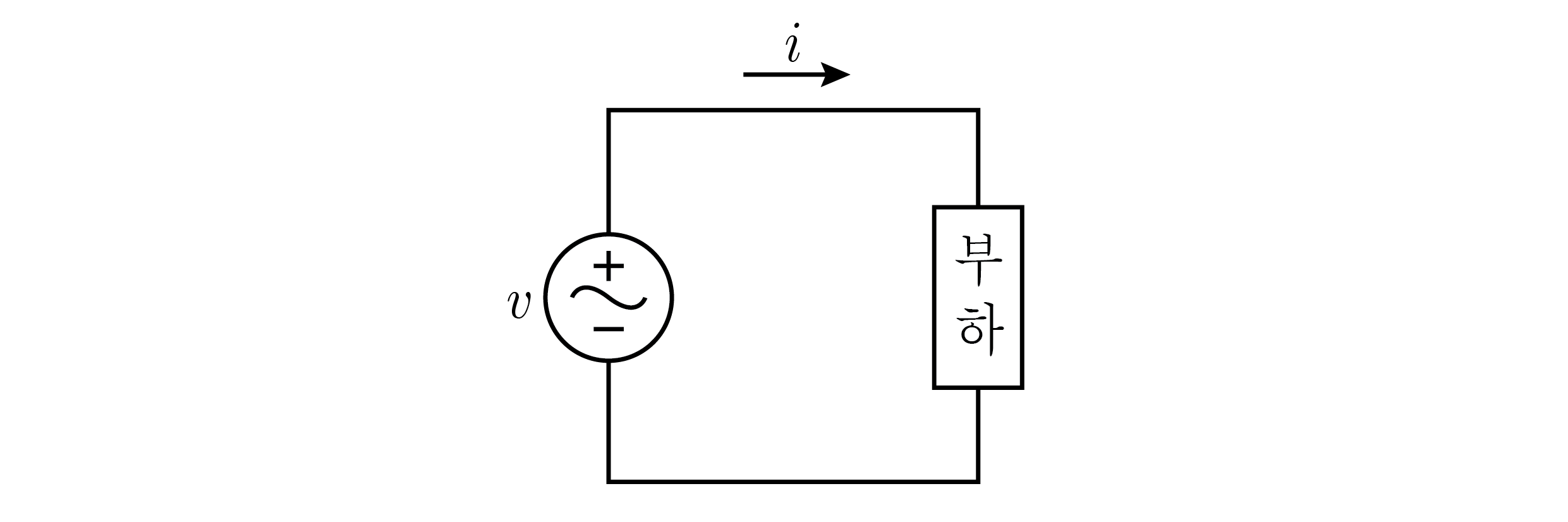

그림의 회로에서

v = 2002 sin (120 π t)

[V]의 전압을 인가하면

i = 102 sin (120 π t - \frac{π}{3})

[A]의 전류가 흐른다. 회로에서 소비전력[kW]과 역률[%]은?

소비전력 역률

전기이론

①4 86.6
②1 86.6
③4 50
④1 50

정답 보기

정답 ④ · 해설 보기

10.

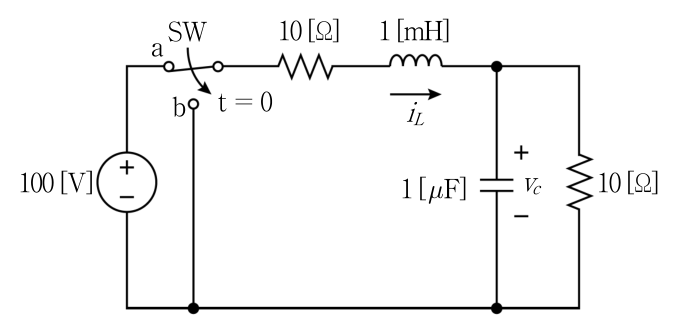

그림의 회로에서 스위치 SW가 충분히 긴 시간 동안 접점 a에 연결되어 있다. t ＝ 0에서 접점 b로 이동한 직후의 인덕터와 커패시터에 저장된 에너지[mJ]는?

인덕터 커패시터

전기이론

①12.5 1.25
②1.25 12.5
③12.5 1,250
④1,250 12.5

정답 보기

정답 ① · 해설 보기

11.

선간전압 200 [V_rms]인 평형 3상 회로의 전체 무효전력이 3,000 [Var]이다. 회로의 선전류 실횻값[A]은? (단, 회로의 역률은 80 [%]이다)

전기이론

① $253$
② $\frac{75}{4 3}$
③ $\frac{25}{3}$
④ $3003$

정답 보기

정답 ③ · 해설 보기

12.

비정현파 전압

v = 3 + 42 sin ω t

[V]에 대한 설명으로 옳은 것은?

전기이론

①실횻값은 5 [V]이다.
②직류성분은 7 [V]이다.
③기본파 성분의 최댓값은 4 [V]이다.
④기본파 성분의 실횻값은 0 [V]이다.

정답 보기

정답 ① · 해설 보기

13.

어떤 코일에 0.2초 동안 전류가 2 [A]에서 4 [A]로 변화하였을 때 4 [V]의 기전력이 유도되었다. 코일의 인덕턴스[H]는?

전기이론

①0.1
②0.4
③1
④2.5

정답 보기

정답 ② · 해설 보기

14.

전자유도현상에 대한 설명이다. ㉠과 ㉡에 해당하는 것은?

( ㉠ )은 전자유도에 의해 코일에 발생하는 유도기전력의 방향은 자속의 증가 또는 감소를 방해하는 방향으로 발생한다는 법칙이고, ( ㉡ )은 전자유도에 의해 코일에 발생하는 유도기전력의 크기는 코일과 쇄교하는 자속의 변화율에 비례한다는 법칙이다.

㉠㉡

전기이론

①플레밍의 왼손 법칙 플레밍의 오른손 법칙
②플레밍의 왼손 법칙 패러데이의 법칙
③렌츠의 법칙 플레밍의 오른손 법칙
④렌츠의 법칙 패러데이의 법칙

정답 보기

정답 ④ · 해설 보기

15.

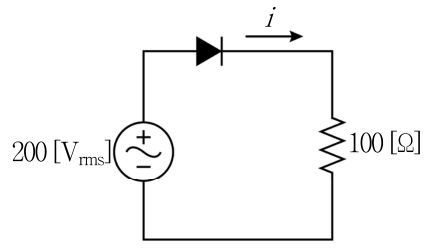

그림의 회로에 200 [V_rms] 정현파 전압을 인가하였다. 저항에 흐르는 평균전류[A]는? (단, 회로는 이상적이다)

전기이론

① $\frac{4 2}{π}$
② $\frac{4}{π}$
③ $\frac{2 2}{π}$
④ $\frac{2}{π}$

정답 보기

정답 ③ · 해설 보기

16.

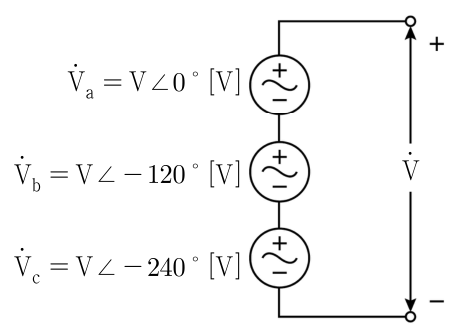

그림과 같이 3상 회로의 상전압을 직렬로 연결했을 때, 양단 전압

V ˙

[V]는?

전기이론

① $0∠0^{\circ}$
② $V∠ 90^{\circ}$
③ $2 V∠ 120^{\circ}$
④ $\frac{1}{2} V∠ 240^{\circ}$

정답 보기

정답 ① · 해설 보기

17.

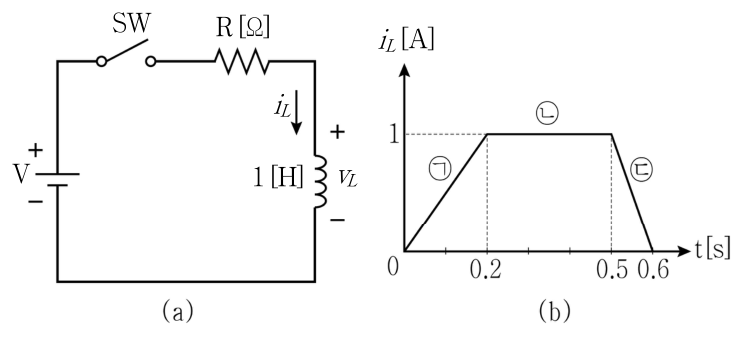

그림 (a)회로에서 스위치 SW의 개폐에 따라 코일에 흐르는 전류 i_L이 그림 (b)와 같이 변화할 때 옳지 않은 것은?

전기이론

①㉠구간에서 코일에서 발생하는 유도기전력 v_L은 5 [V]이다.
②㉡구간에서 코일에서 발생하는 유도기전력 v_L은 0 [V]이다.
③㉢구간에서 코일에서 발생하는 유도기전력 v_L은 10 [V]이다.
④㉡구간에서 코일에 저장된 에너지는 0.5 [J]이다.

정답 보기

정답 ③ · 해설 보기

18.

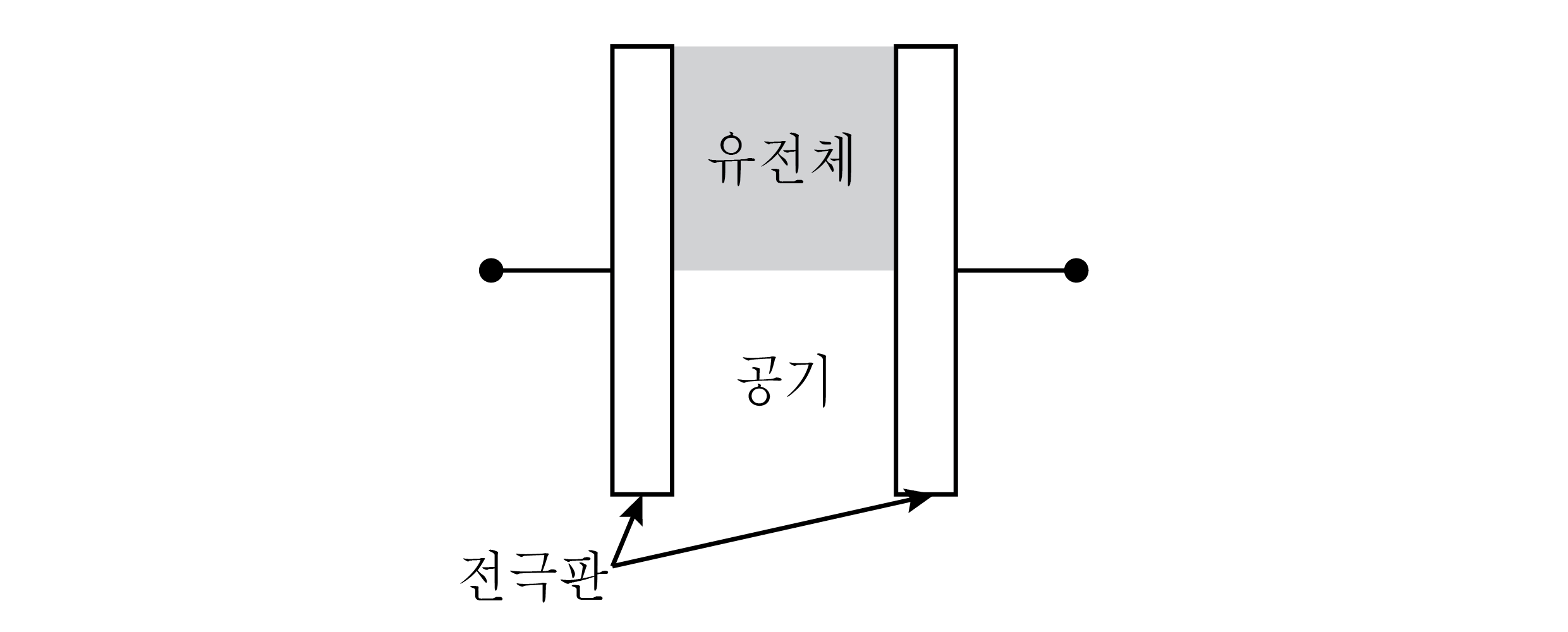

그림과 같이 유전체 절반이 제거된 두 전극판 사이의 정전용량[

μ

F]은? (단, 두 전극판 사이에 비유전율

ϵ_{r}

＝ 5인 유전체로 가득 채웠을 때 정전용량은 10 [

μ

F]이며 전극판 사이의 간격은 일정하게 유지된다)

전기이론

①5
②6
③9
④10

정답 보기

정답 ② · 해설 보기

19.

그림의 회로에서 I₁에 흐르는 전류는 1.5 [A]이다. 회로의 합성저항[Ω]은?

전기이론

①2
②3
③6
④9

정답 보기

정답 ① · 해설 보기

20.

평형 3상 Y－Y 회로의 선간전압이 100 [V_rms]이고 한 상의 부하가

Z_{L} = 3 + j4

[Ω]일 때 3상 전체의 유효전력[kW]은?

전기이론

①0.4
②0.7
③1.2
④2.1

정답 보기

정답 ③ · 해설 보기
