일반적으로 도체의 전기 저항을 크게 하기 위한 방법으로 옳은 것만을 모두 고르면?

ㄱ. 도체의 온도를 높인다.

ㄴ. 도체의 길이를 짧게 한다.

ㄷ. 도체의 단면적을 작게 한다.

ㄹ. 도전율이 큰 금속을 선택한다.

전기이론

①ㄱ, ㄷ
②ㄱ, ㄹ
③ㄴ, ㄷ
④ㄷ, ㄹ

정답 보기

정답 ① · 해설 보기

평등 자기장 내에 놓여 있는 직선의 도선이 받는 힘에 대한 설명으로 옳은 것은?

전기이론

①도선의 길이에 반비례한다.
②자기장의 세기에 비례한다.
③도선에 흐르는 전류의 크기에 반비례한다.
④자기장 방향과 도선 방향이 평행할수록 큰 힘이 발생한다.

정답 보기

정답 ② · 해설 보기

환상 솔레노이드의 평균 둘레 길이가 50 [cm], 단면적이 1 [cm²], 비 투자율

μ_{r}

＝ 1,000이다. 권선수가 200회인 코일에 1 [A]의 전류를 흘렸을 때, 환상 솔레노이드 내부의 자계 세기[AT/m]는?

전기이론

①40
②200
③400
④800

정답 보기

정답 ③ · 해설 보기

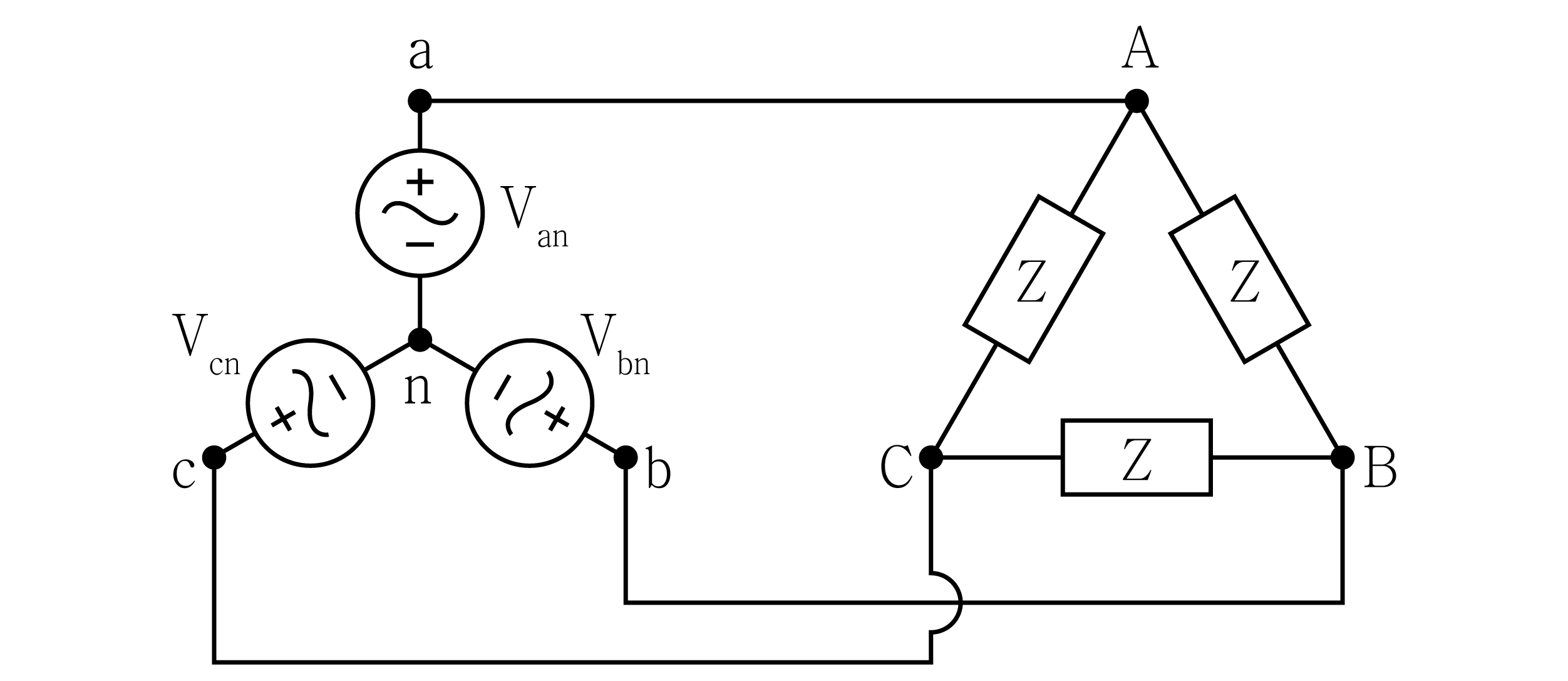

그림과 같은 평형 3상 회로에서 V_an ＝ V_bn ＝ V_cn ＝

\frac{200}{3}

[V], Z ＝ 40 ＋

j

30 [Ω]일 때, 이 회로에 흐르는 선전류[A]의 크기는? (단, 모든 전압과 전류는 실횻값이다)

전기이론

① $43$
② $53$
③ $63$
④ $73$

정답 보기

정답 ① · 해설 보기

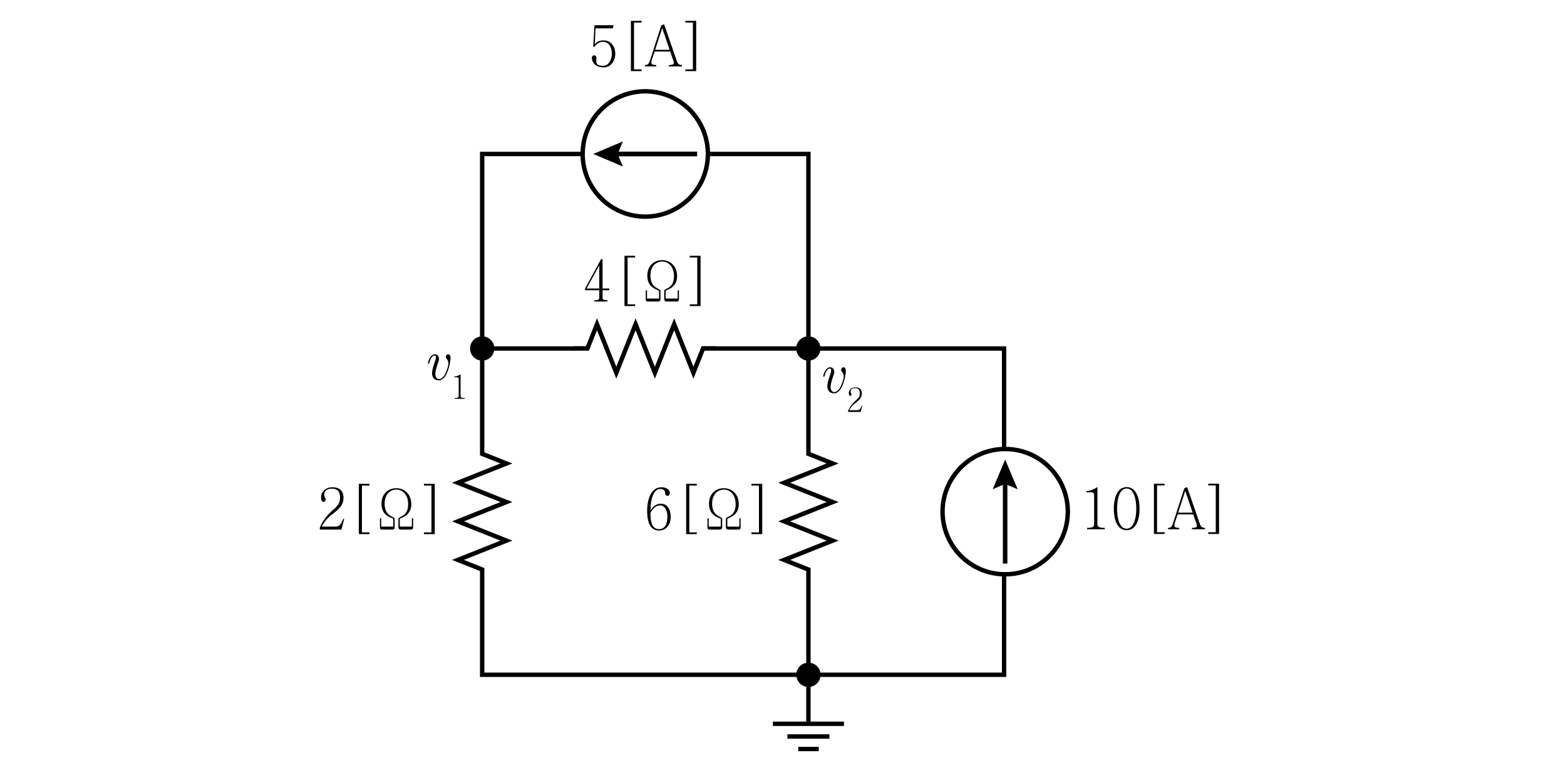

그림의 회로에서 전압

v_{2}

[V]는?

전기이론

①0
②13
③20
④26

정답 보기

정답 ③ · 해설 보기

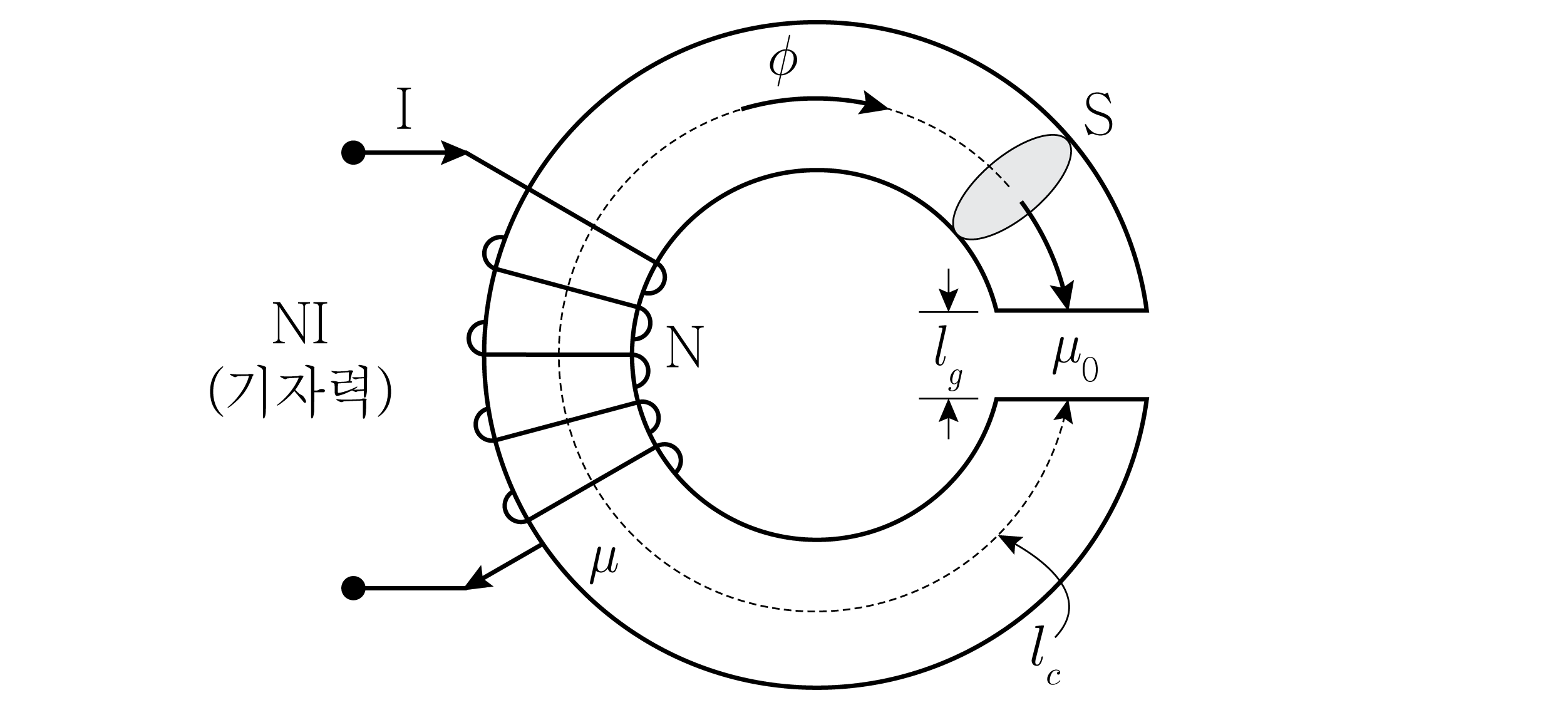

그림과 같이 미세공극

l_{g}

가 존재하는 철심회로의 합성자기저항은 철심부분 자기저항의 몇 배인가?

전기이론

① $1 + \frac{μ _{0} l _{g}}{μ l _{c}}$
② $1 + \frac{μ l _{g}}{μ _{0} l _{c}}$
③ $1 + \frac{μ _{0} l _{c}}{μ l _{g}}$
④ $1 + \frac{μ l _{c}}{μ _{0} l _{g}}$

정답 보기

정답 ② · 해설 보기

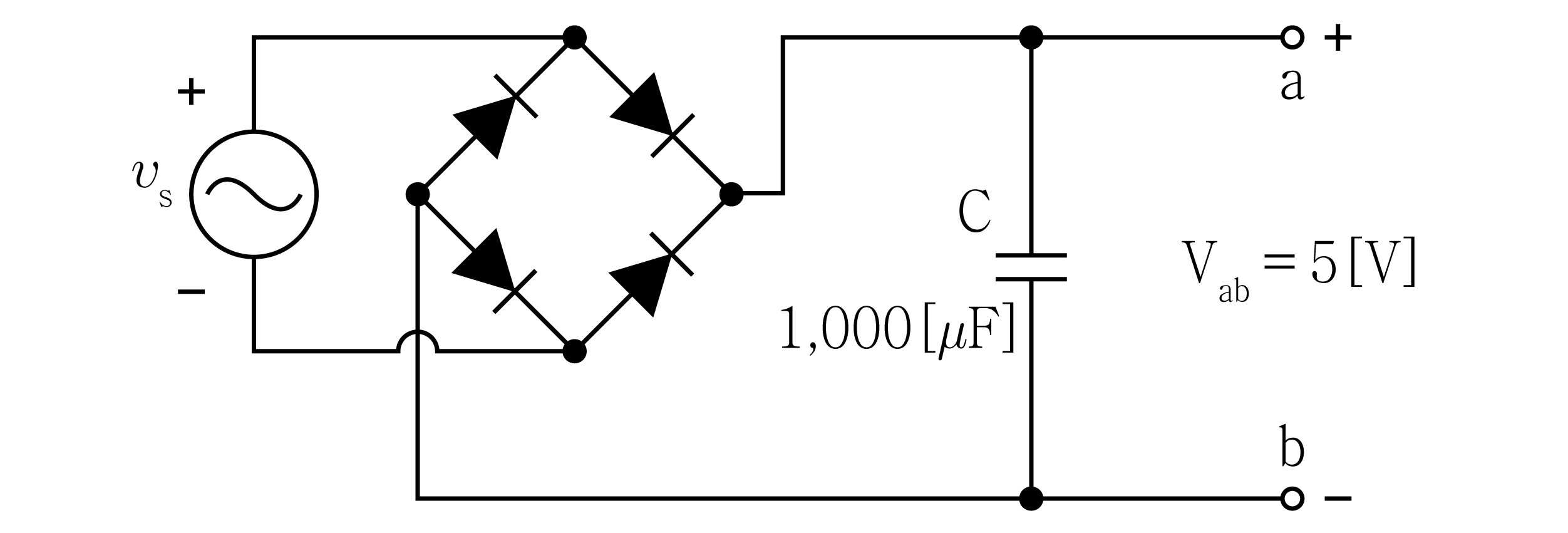

그림의 직류 전원공급 장치 회로에 대한 설명으로 옳지 않은 것은? (단, 다이오드는 이상적인 소자이고, 커패시터의 초기 전압은 0 [V]이다)

전기이론

①일반적으로 서지전류가 발생한다.
②다이오드를 4개 사용한 전파 정류회로이다.
③콘덴서에는 정상상태에서 12.5 [mJ]의 에너지가 축적된다.
④C와 같은 용량의 콘덴서를 직렬로 연결하면 더 좋은 직류를 얻을 수 있다.

정답 보기

정답 ④ · 해설 보기

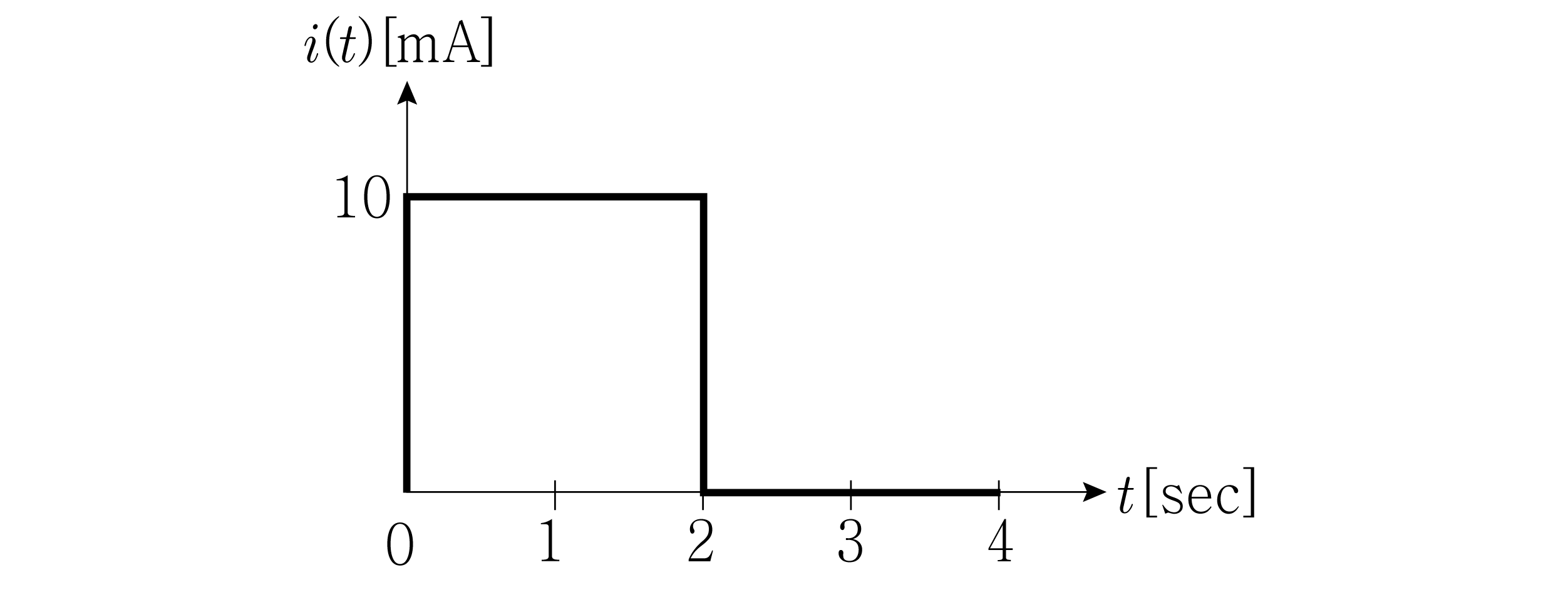

2 [

μ

F] 커패시터에 그림과 같은 전류

i (t)

를 인가하였을 때, 설명으로 옳지 않은 것은? (단, 커패시터에 저장된 초기 에너지는 없다)

전기이론

① $t$ ＝ 1에서 커패시터에 저장된 에너지는 25 [J]이다.
② $t$ > 2 구간에서 커패시터의 전압은 일정하게 유지된다.
③0 < $t$ < 2 구간에서 커패시터의 전압은 일정하게 증가한다.
④ $t$ ＝ 2에서 커패시터에 저장된 에너지는 $t$ ＝ 1에서 저장된 에너지의 2배이다.

정답 보기

정답 ④ · 해설 보기

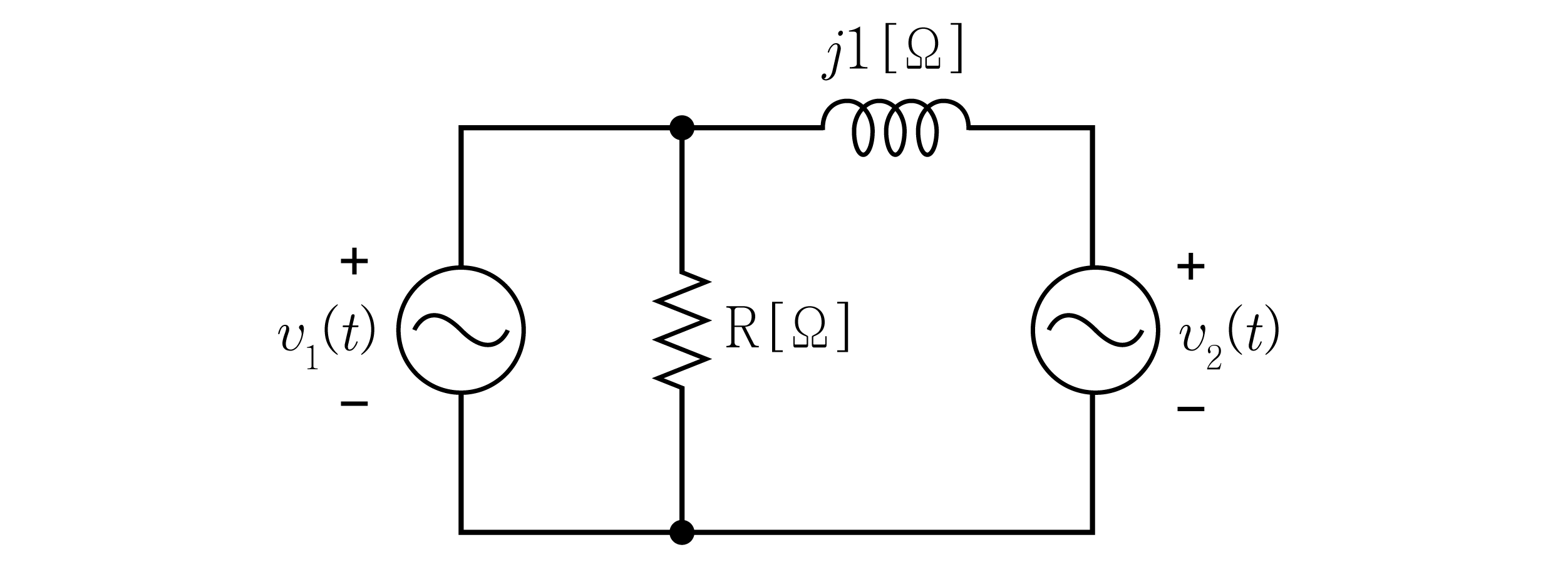

그림의 교류회로에서 저항 R에서의 소비하는 유효전력이 10 [W]로 측정되었다고 할 때, 교류전원

v_{1} (t)

이 공급한 피상전력[VA]은? (단,

v_{1} (t) = 102 sin (377 t)

[V],

v_{2} (t) = 92 sin (377 t)

[V]이다)

전기이론

① $10$
② $25$
③10
④ $102$

정답 보기

정답 ④ · 해설 보기

10.

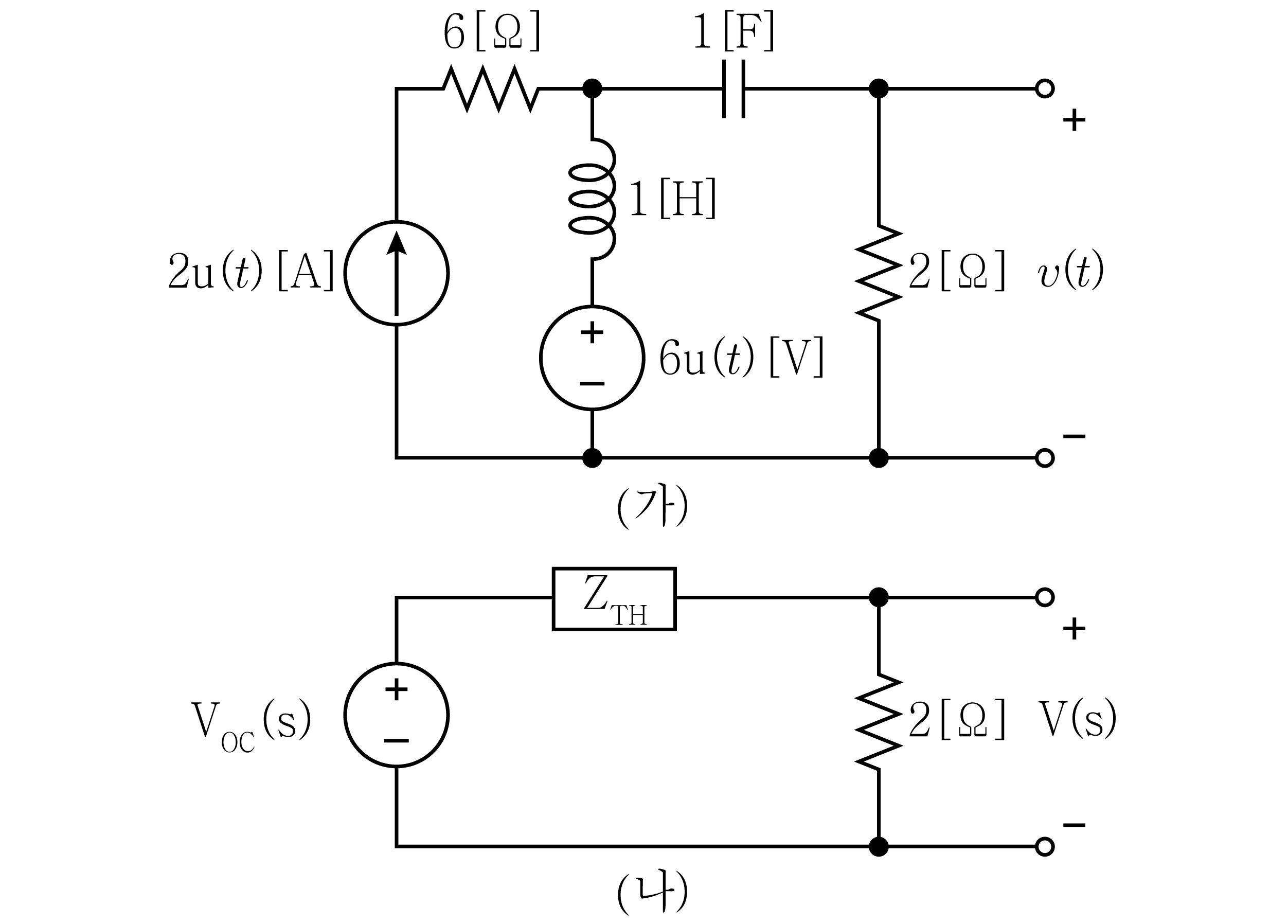

그림의 (가)회로를 (나)회로와 같이 테브난(Thevenin) 등가변환 하였을 때, 등가 임피던스 Z_TH [Ω]와 출력전압 V(s) [V]는? (단, 커패시터와 인덕터의 초기 조건은 0이다)

Z_TH [Ω] V(s) [V]

전기이론

① $\frac{s}{s ^{2} + 1}$ $\frac{4 ( s + 3 )}{( s + 1 ) ^{2}}$
② $\frac{s ^{2} + 1}{s}$ $\frac{4 ( s + 3 )}{( s + 1 ) ^{2}}$
③ $\frac{s}{s ^{2} + 1}$ $\frac{4 ( s ^{2} + 1 ) ( s + 3 )}{s ( 2 s ^{2} + s + 2 )}$
④ $\frac{s ^{2} + 1}{s}$ $\frac{4 ( s ^{2} + 1 ) ( s + 3 )}{s ( 2 s ^{2} + s + 2 )}$

정답 보기

정답 ② · 해설 보기

11.

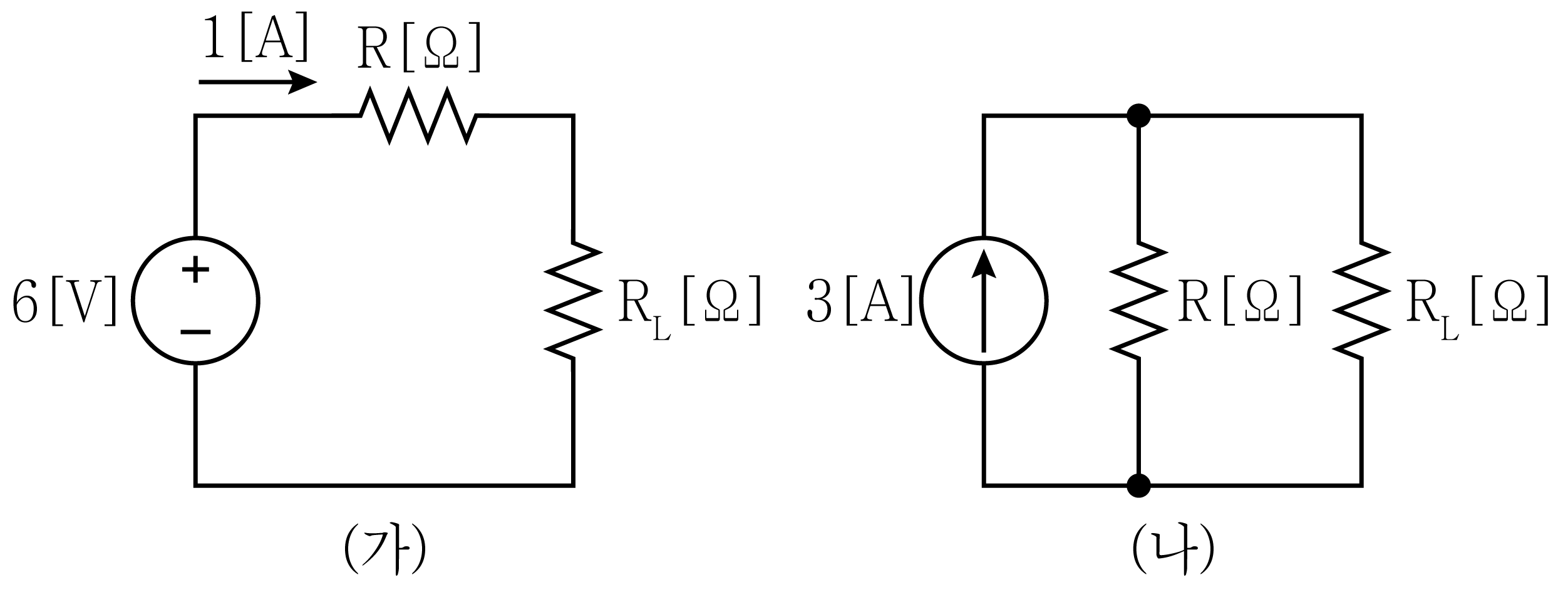

그림의 (가)회로와 (나)회로가 등가관계에 있을 때, 부하저항 R_L [Ω]은?

전기이론

①1
②2
③3
④4

정답 보기

정답 ④ · 해설 보기

12.

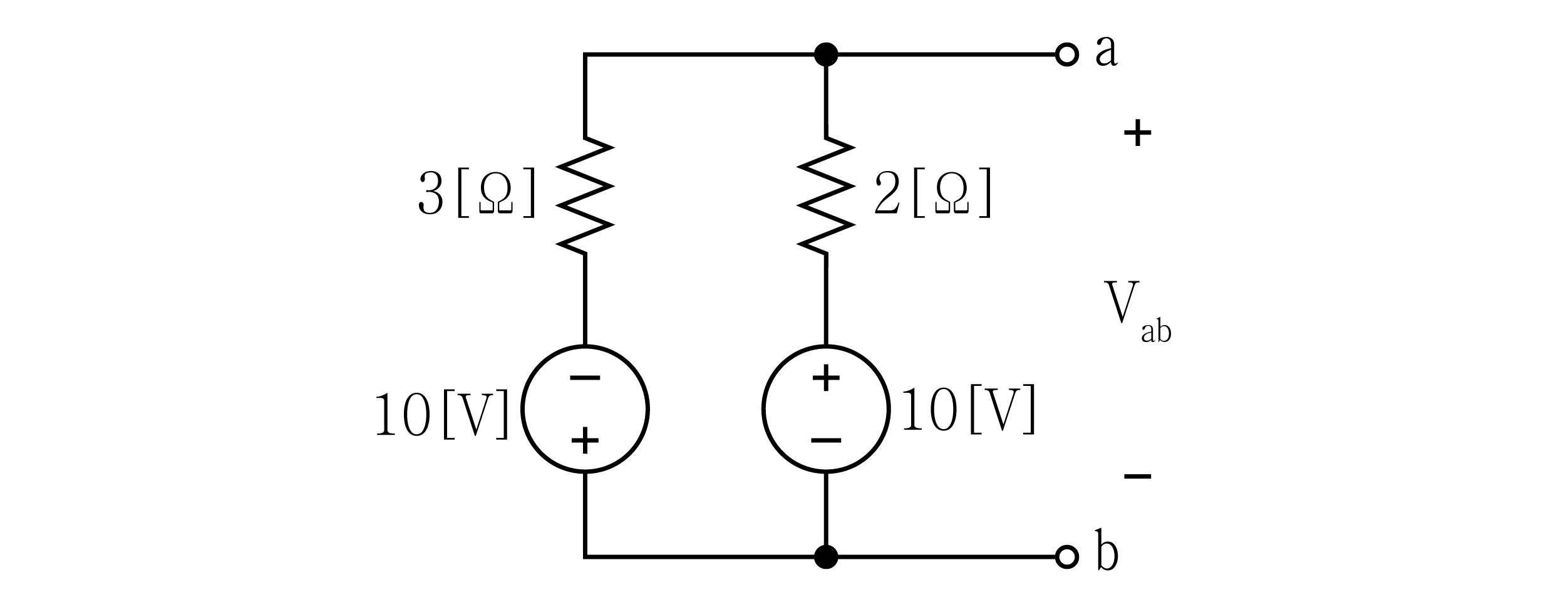

그림의 회로에서 전압 V_ab [V]는?

전기이론

①1
②2
③4
④8

정답 보기

정답 ② · 해설 보기

13.

R－L 직렬회로에 대한 설명으로 옳은 것은?

전기이론

①주파수가 증가하면 전류는 증가하고, 저항에 걸리는 전압은 증가한다.
②주파수가 감소하면 전류는 증가하고, 저항에 걸리는 전압은 감소한다.
③주파수가 증가하면 전류는 감소하고, 인덕터에 걸리는 전압은 증가한다.
④주파수가 감소하면 전류는 감소하고, 인덕터에 걸리는 전압은 감소한다.

정답 보기

정답 ③ · 해설 보기

14.

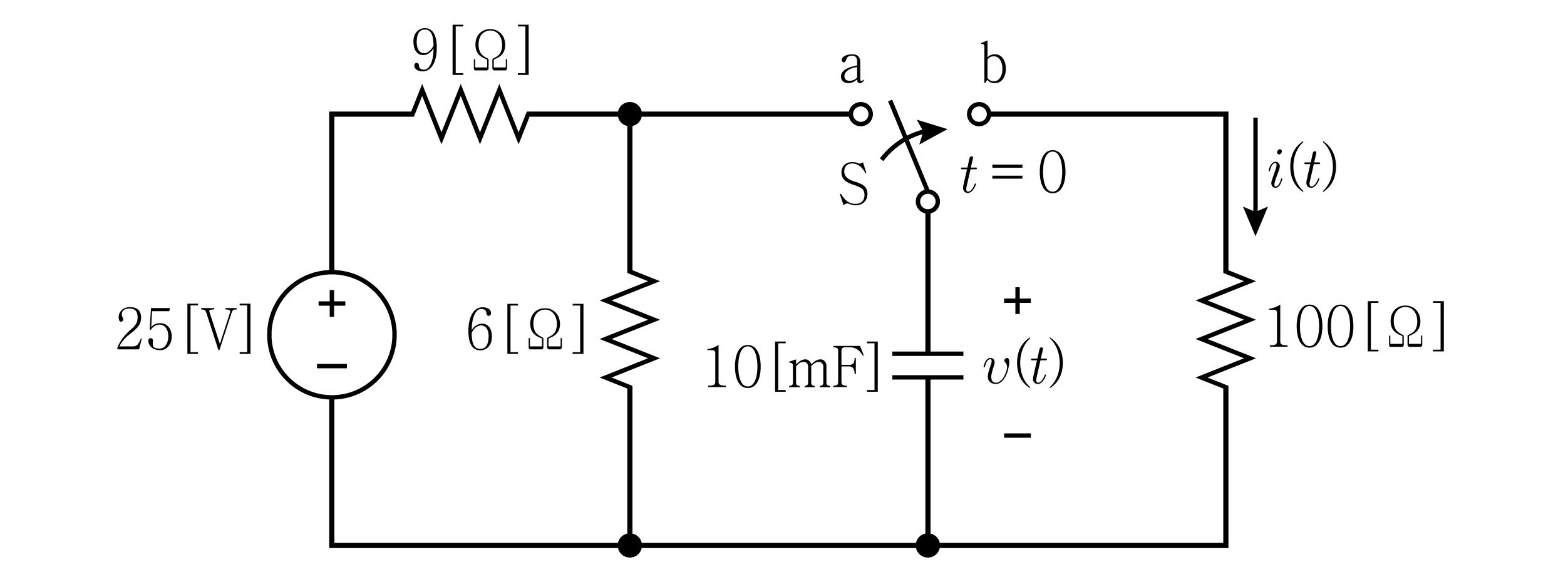

그림의 회로에서 스위치 S가 충분히 긴 시간 동안 접점 a에 연결되어 있다가

t

＝ 0에서 접점 b로 이동하였다. 회로에 대한 설명으로 옳지 않은 것은?

전기이론

① $v$ (0) ＝ 10 [V]이다.
② $t$ > 0에서 $i (t)$ ＝ 10e^－^t [A]이다.
③ $t$ > 0에서 회로의 시정수는 1 [sec]이다.
④회로의 시정수는 커패시터에 비례한다.

정답 보기

정답 ② · 해설 보기

15.

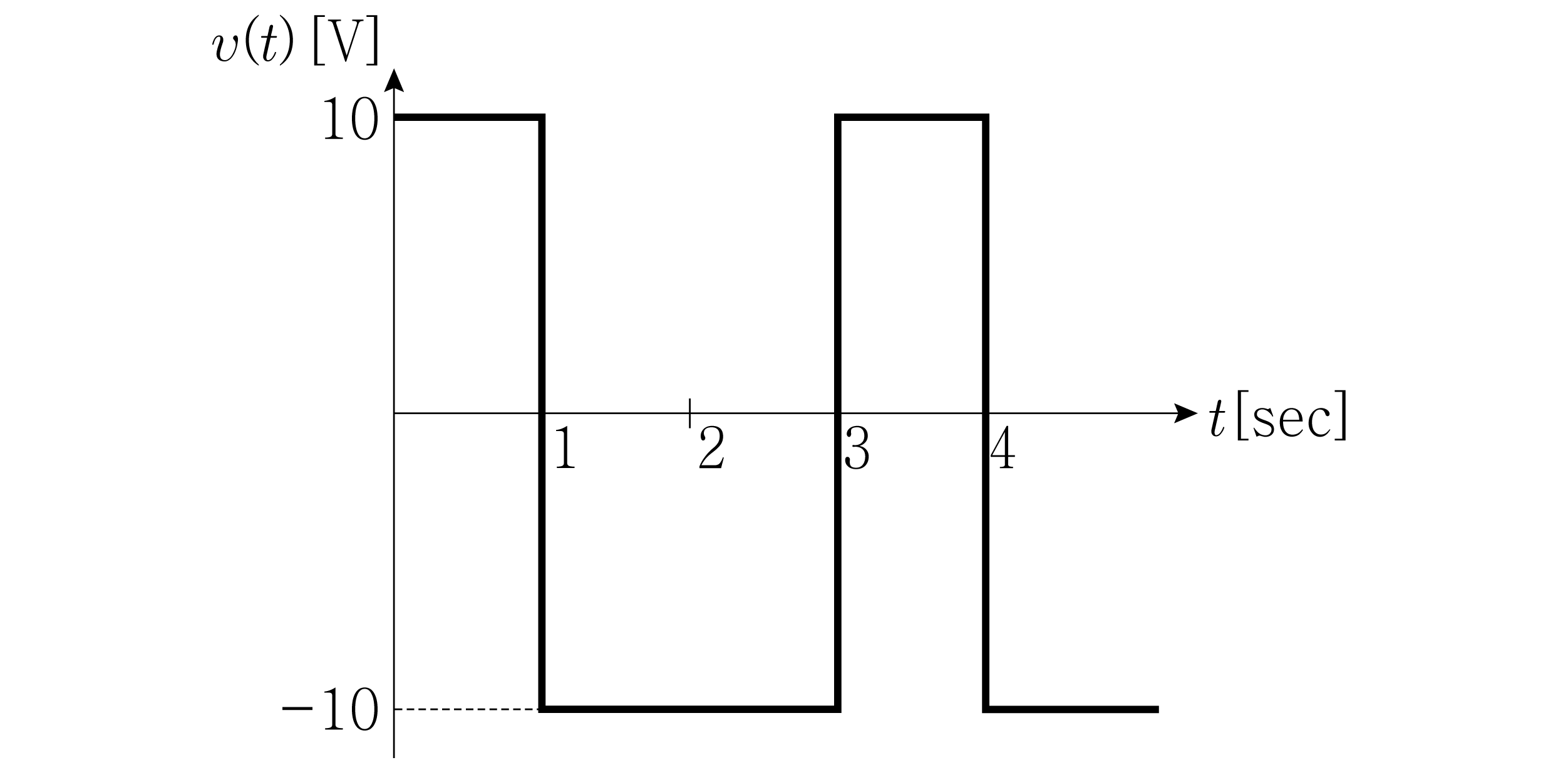

그림과 같이 주기적으로 변하는 전압

v (t)

의 실횻값[V]은?

전기이론

① $\frac{10}{5}$
② $\frac{10}{3}$
③ $\frac{10}{2}$
④ $10$

정답 보기

정답 ④ · 해설 보기

16.

R－L－C 직렬공진회로, 병렬공진회로에 대한 설명으로 옳지 않은 것은?

전기이론

①직렬공진, 병렬공진 시 역률은 모두 1이다.
②병렬공진회로일 경우 임피던스는 최소, 전류는 최대가 된다.
③직렬공진회로의 공진주파수에서 L과 C에 걸리는 전압의 합은 0이다.
④직렬공진 시 선택도 Q는 $\frac{1}{R} \frac{L}{C}$ 이고, 병렬공진 시 선택도 Q는 $R \frac{C}{L}$ 이다.

정답 보기

정답 ② · 해설 보기

17.

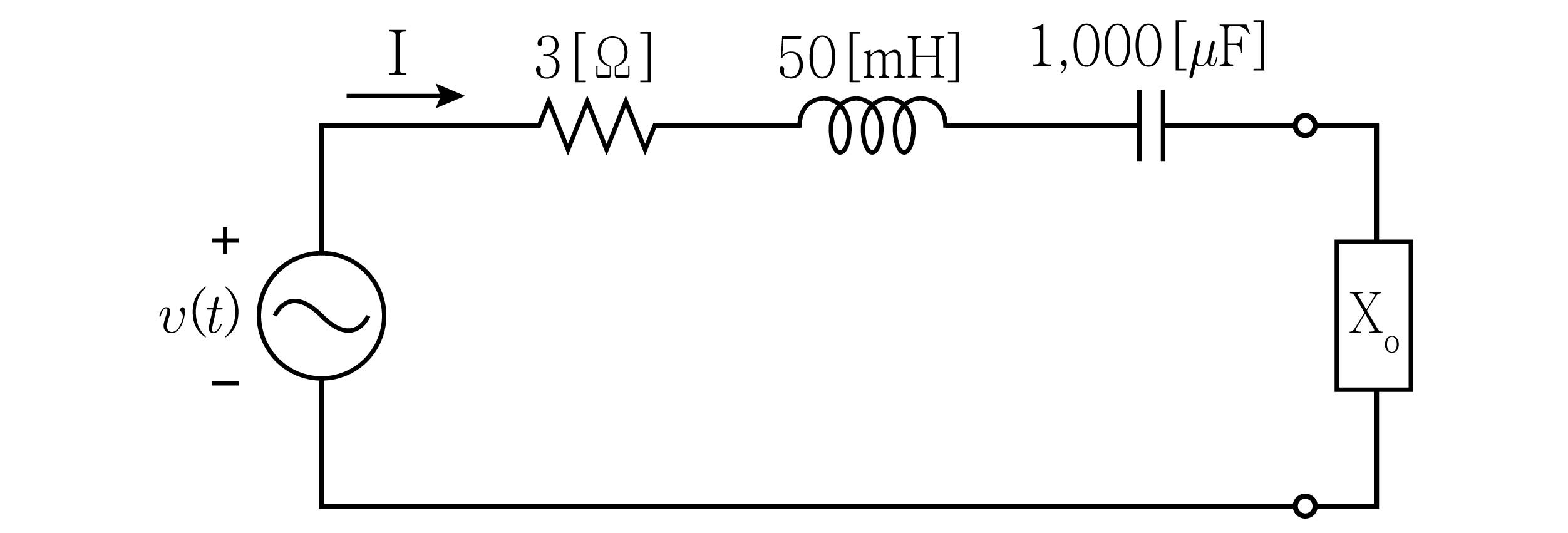

그림의 회로에서 전류 I [A]의 크기가 최대가 되기 위한

X_{o}

에 대한 소자의 종류와 크기는? (단,

v (t) = 1002 sin 100 t

[V]이다)

소자의 종류 소자의 크기

전기이론

①인덕터 50 [mH]
②인덕터 100 [mH]
③커패시터 1,000 [ $μ$ F]
④커패시터 2,000 [ $μ$ F]

정답 보기

정답 ① · 해설 보기

18.

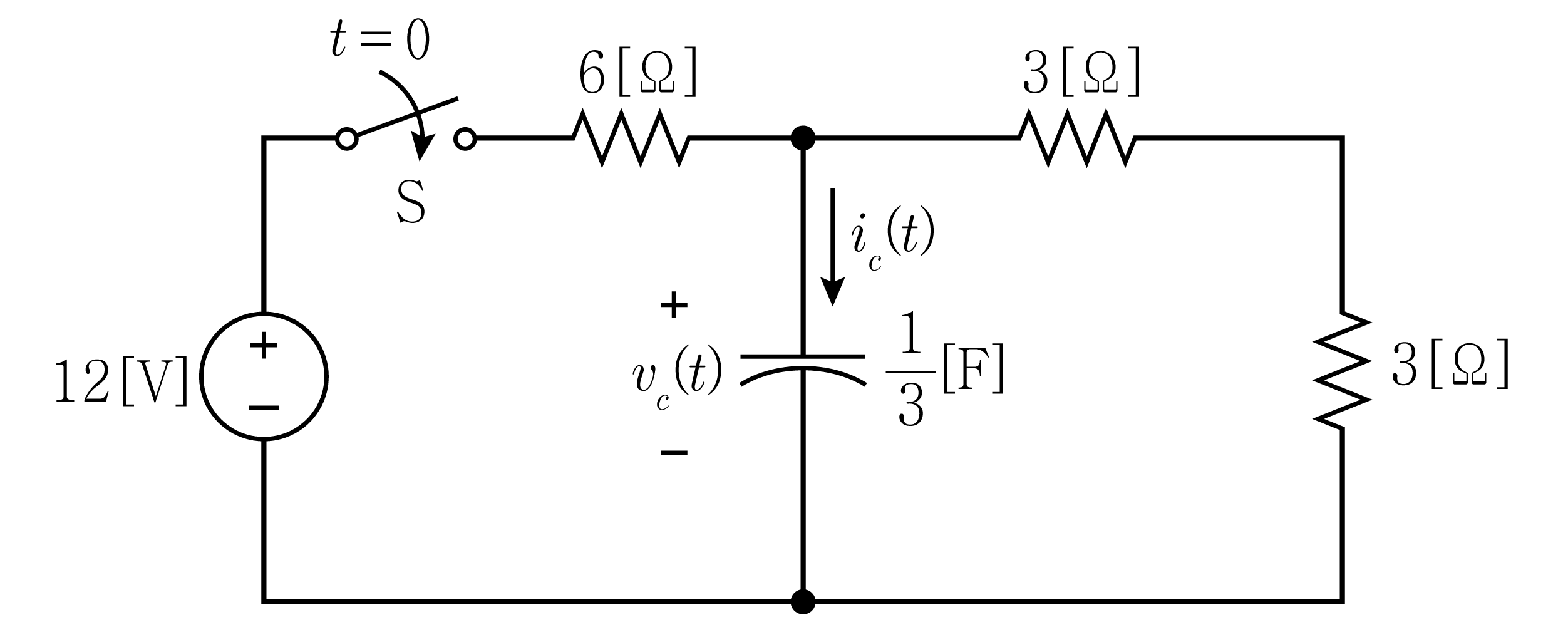

그림의 회로에서 스위치 S를

t

＝ 0에서 닫았을 때, 전류

i_{c} (t)

[A]는? (단, 커패시터의 초기 전압은 0 [V]이다)

전기이론

①e^－^t
②2e^－^t
③e^－2^t
④2e^－2^t

정답 보기

정답 ② · 해설 보기

19.

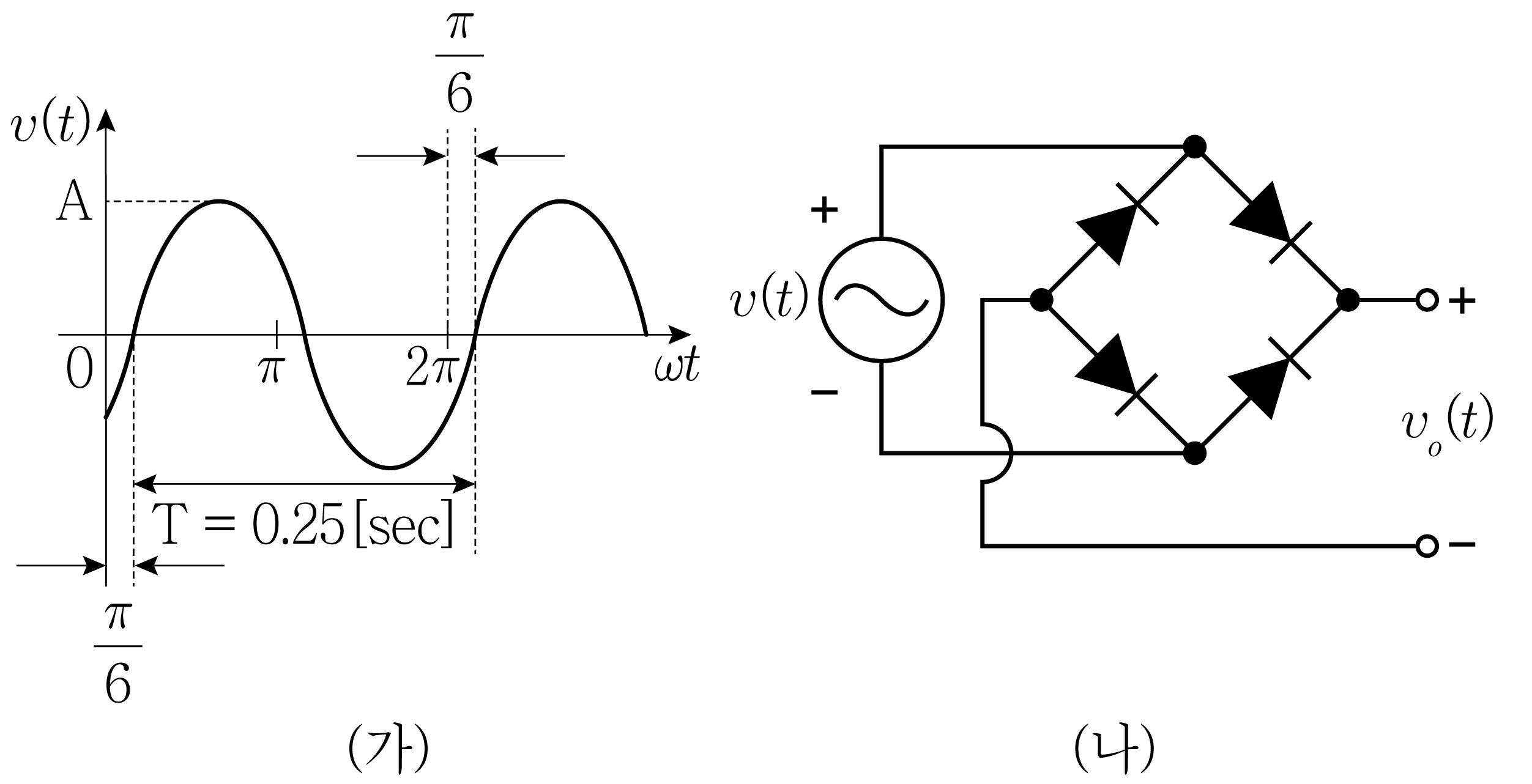

그림 (가)의 입력전압이 (나)의 정류회로에 인가될 때, 입력전압

v (t)

와 출력전압

v_{o} (t)

에 대한 설명으로 옳지 않은 것은? (단, 다이오드는 이상적인 소자이고, 출력전압의 평균값은 200 [V]이다)

전기이론

①입력전압의 주파수는 4 [Hz]이다.
②출력전압의 최댓값은 100 $π$ [V]이다.
③출력전압의 실횻값은 100 $π 2$ [V]이다.
④입력전압 $v (t)$ ＝ Asin( $ω t$ － 30 °) [V]이다.

정답 보기

정답 ③ · 해설 보기

20.

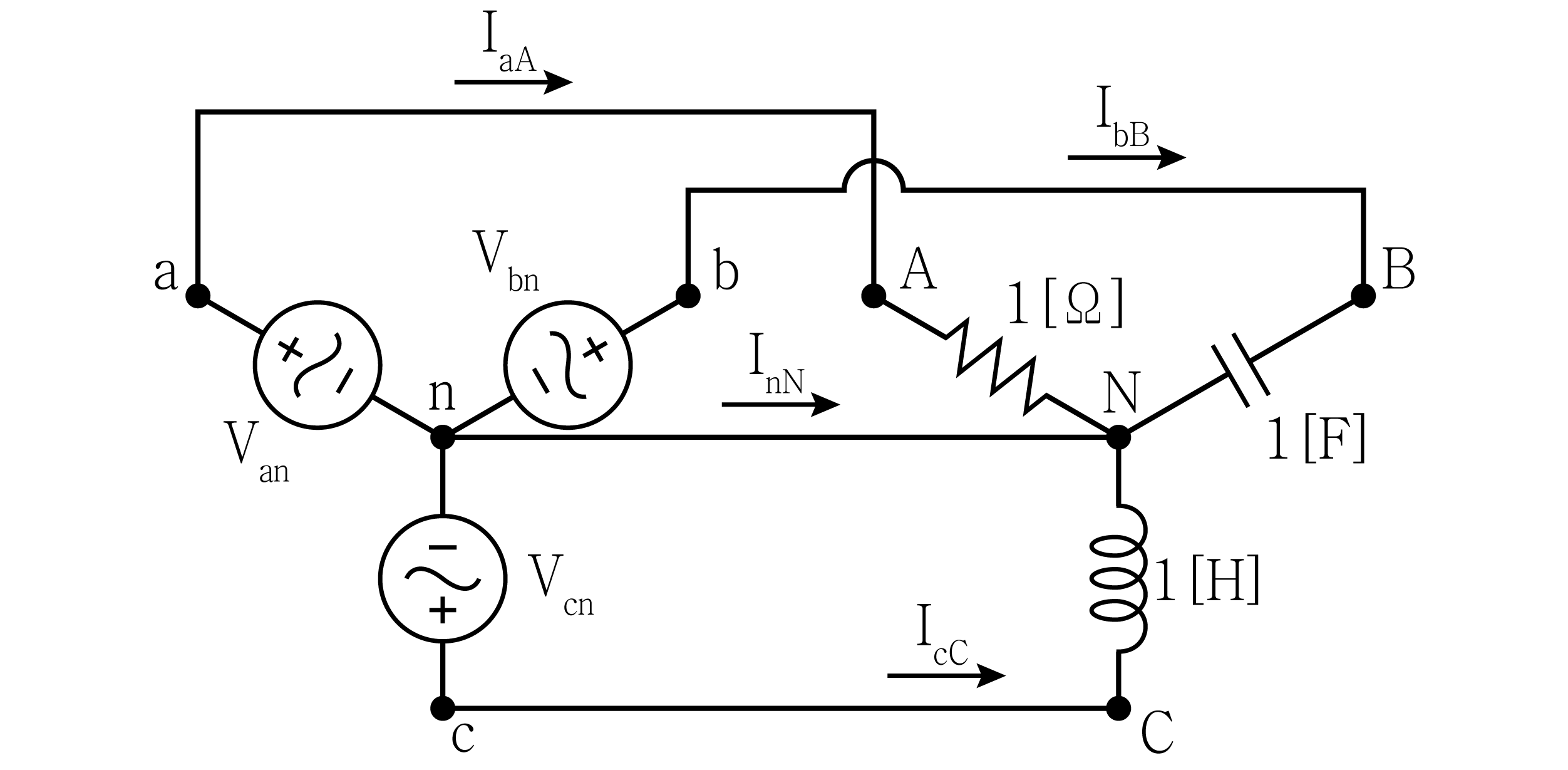

그림의 Y－Y 결선 불평형 3상 부하 조건에서 중성점 간 전류

I_{nN}

[A]의 크기는? (단,

ω

＝ 1 [rad/s],

V_{an} = 100 ∠0^{\circ}

[V],

V_{bn} = 100 ∠ - 120^{\circ}

[V],

V_{cn} = 100 ∠ - 240^{\circ}

[V]이고, 모든 전압과 전류는 실횻값이다)

전기이론

① $1003$
② $2003$
③ $100 + 503$
④ $100 + 1003$

정답 보기

정답 ④ · 해설 보기
