9급 지방직 전기이론 2022년 기출문제

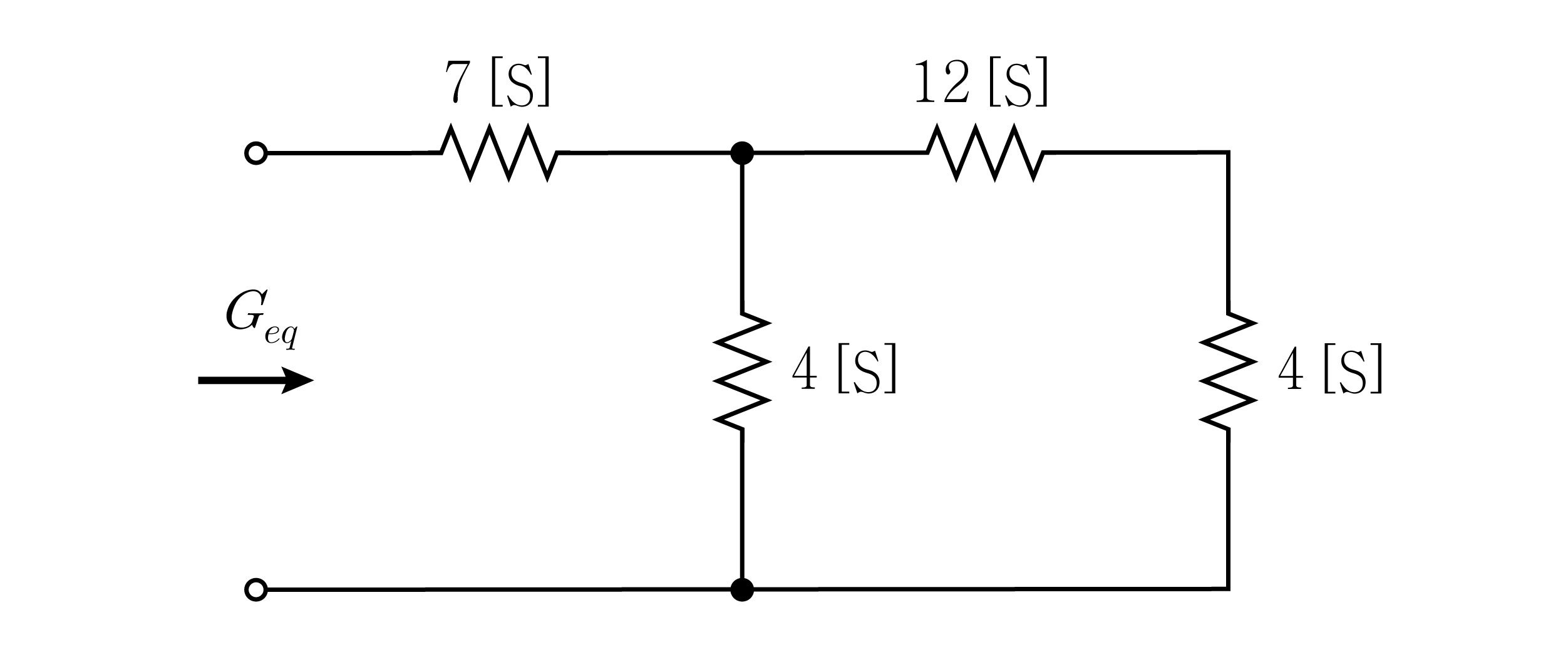

그림의 회로에서 등가 컨덕턴스 $G_{eq}$ [S]는?

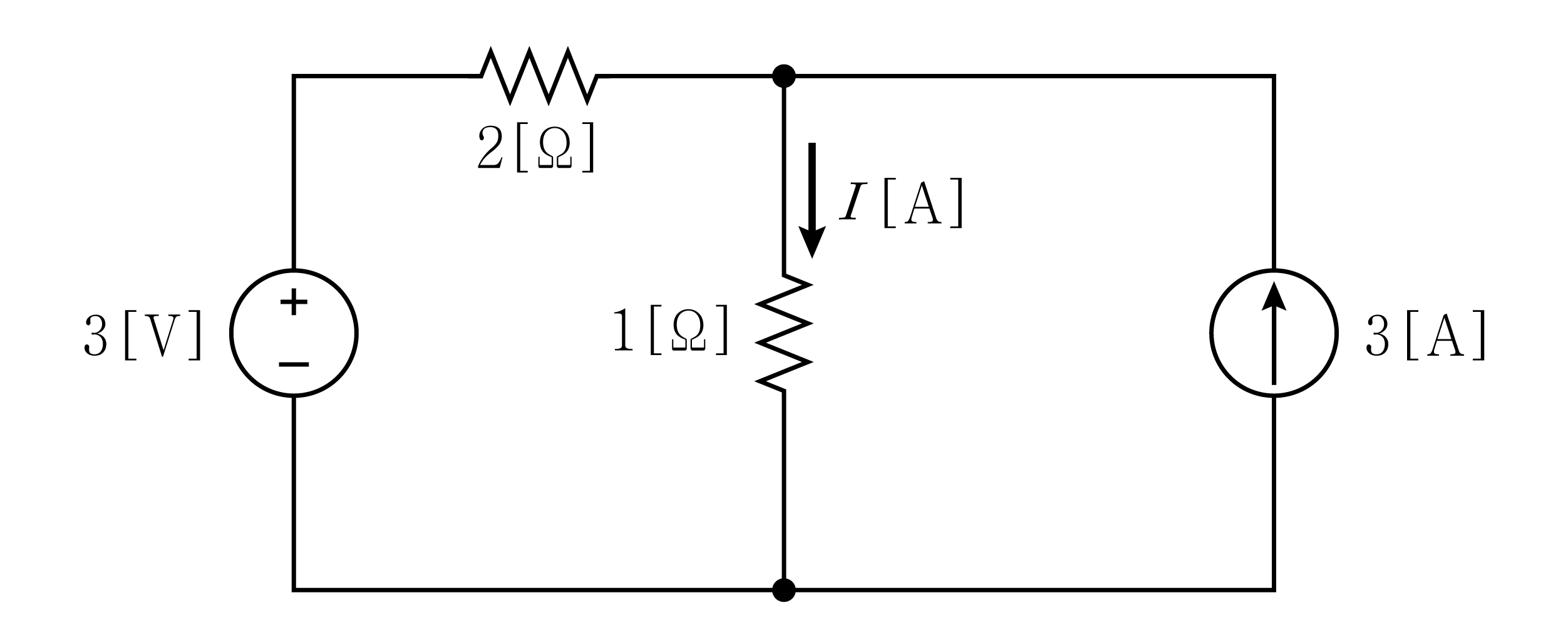

그림의 회로에서 저항 1 [Ω]에 흐르는 전류 $I$ [A]는?

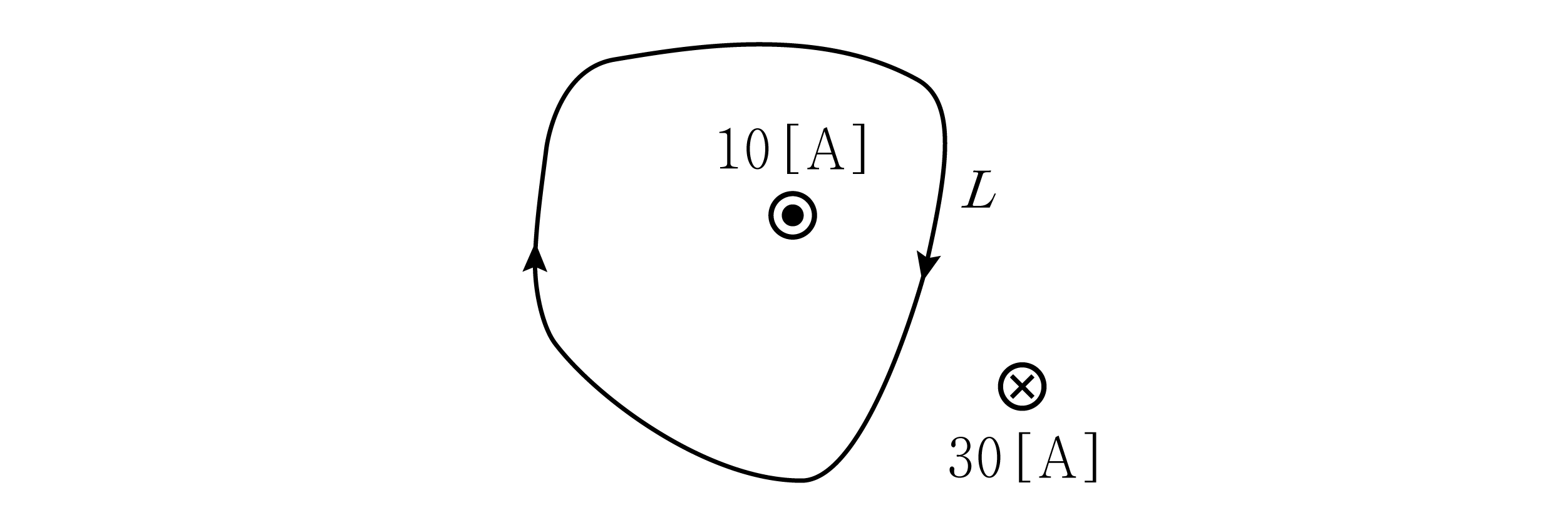

그림과 같이 전류와 폐경로 $L$이 주어졌을 때 ${\oint }_L^{}\vec{H}\cdot d\vec{l}$ [A]은?

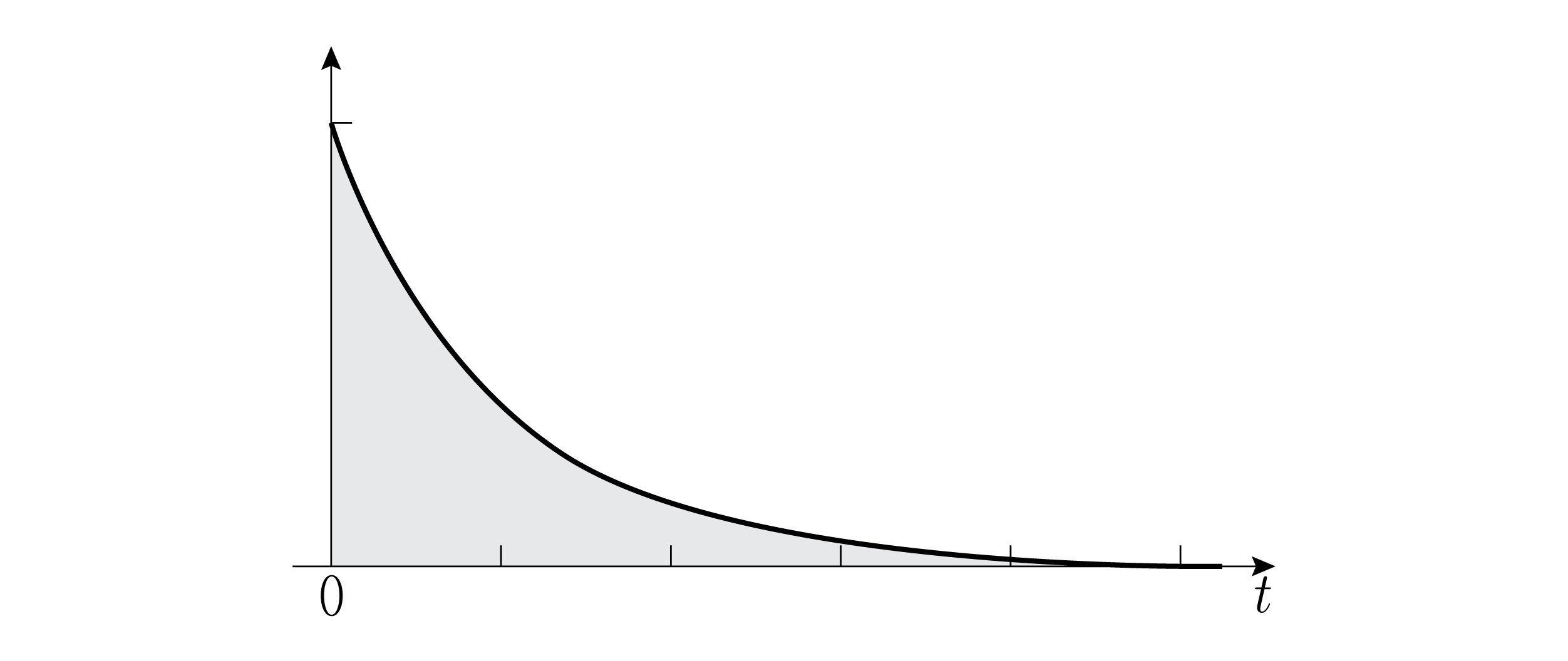

$R$－$L$ 직렬 회로에 $t=0$에서 일정 크기의 직류전압을 인가하였다. 저항과 인덕터의 전압, 전류 파형 중에서 $t>0$ 이후에 그림과 같은 형태로 나타나는 것은? (단, 인덕터의 초기 전류는 0 [A]이다)

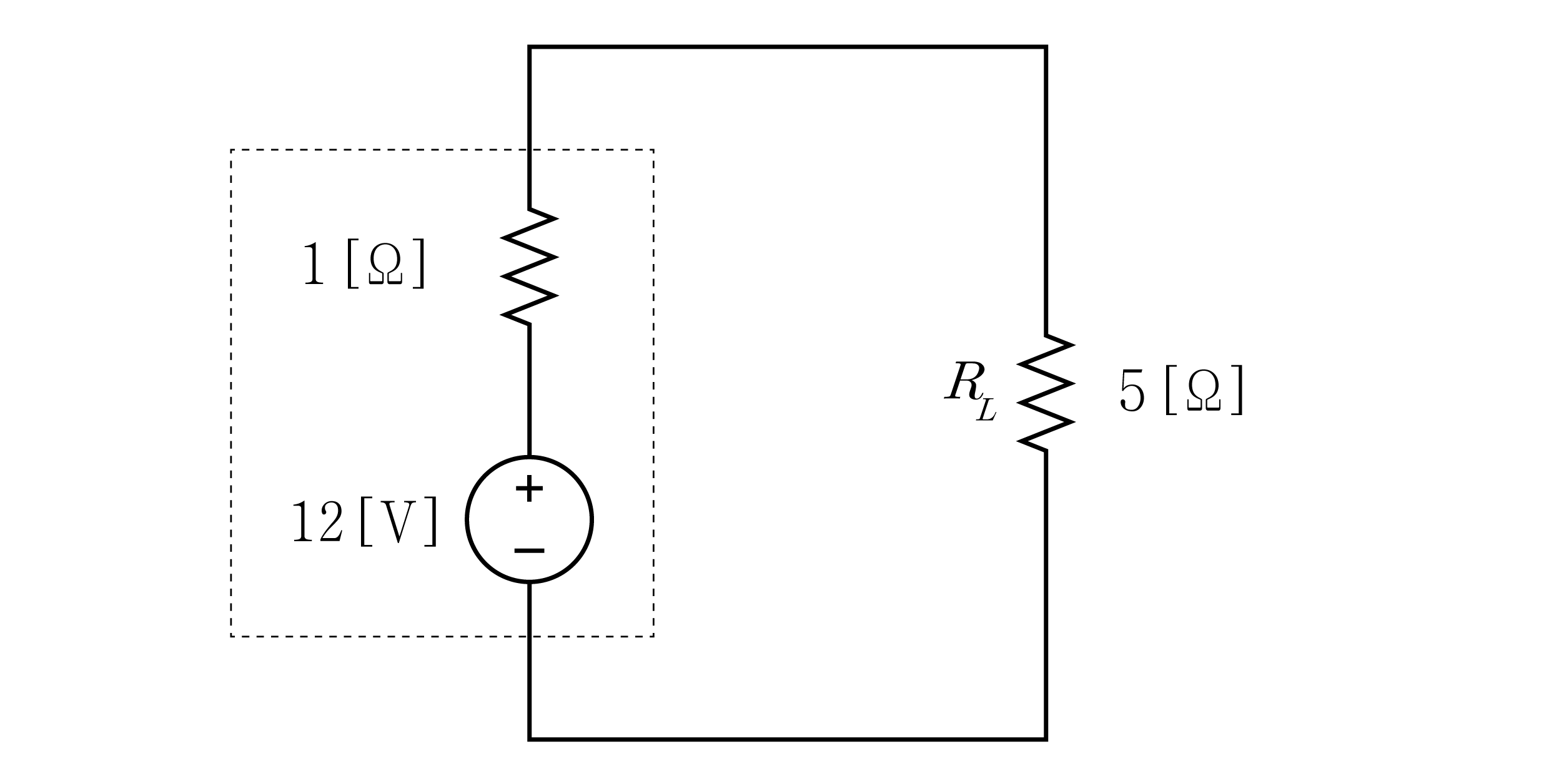

그림과 같이 내부저항 1 [Ω]을 갖는 12 [V] 직류 전압원이 5 [Ω] 저항 $R_L$에 연결되어 있다. 저항 $R_L$에서 소비되는 전력[W]은?

평형 3상 교류 회로의 전압과 전류에 대한 설명으로 옳은 것은?

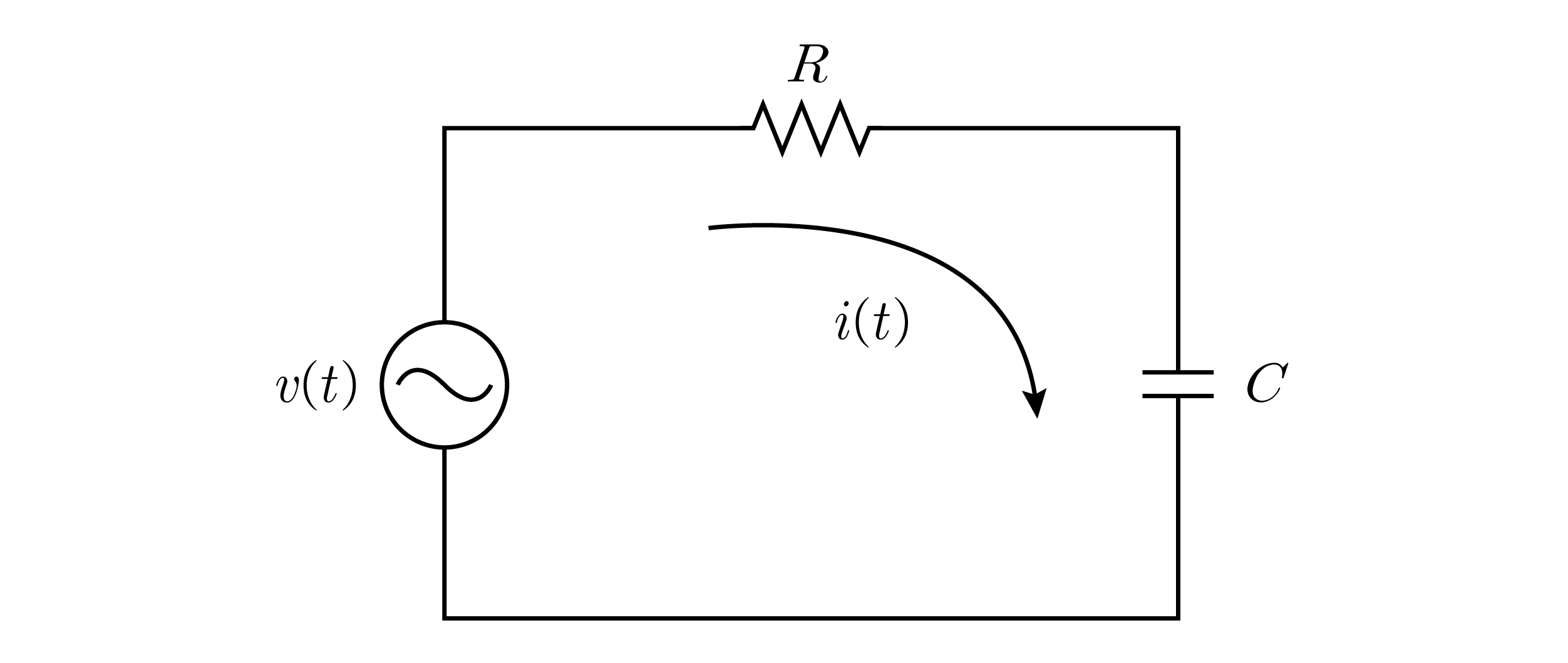

그림의 회로에서 전압 $v(t)$와 전류 $i(t)$의 라플라스 관계식은? (단, 커패시터의 초기 전압은 0 [V]이다)

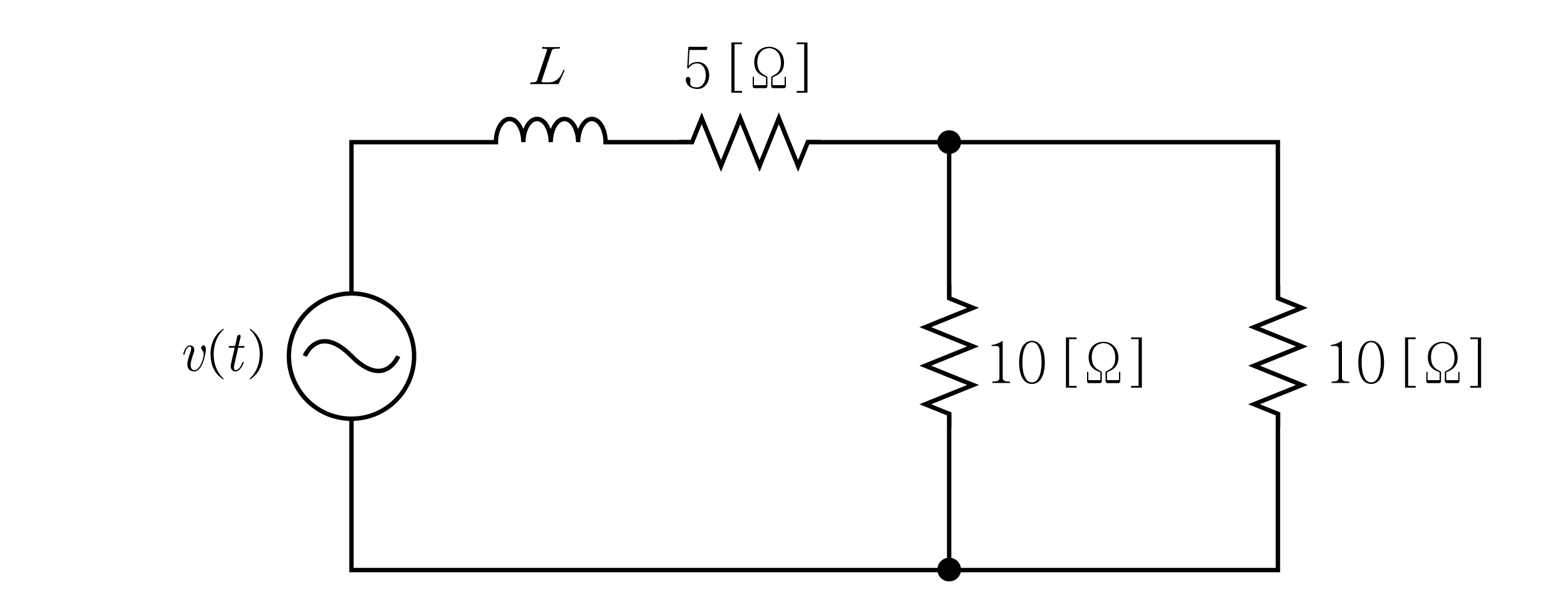

그림의 회로에서 역률이 $\frac{1}{\sqrt{2}}$이 되기 위한 인덕턴스 $L$ [H]은? (단, $v(t)=300\cos (2\pi \times 50t+60{}^{\circ })$ [V]이다)

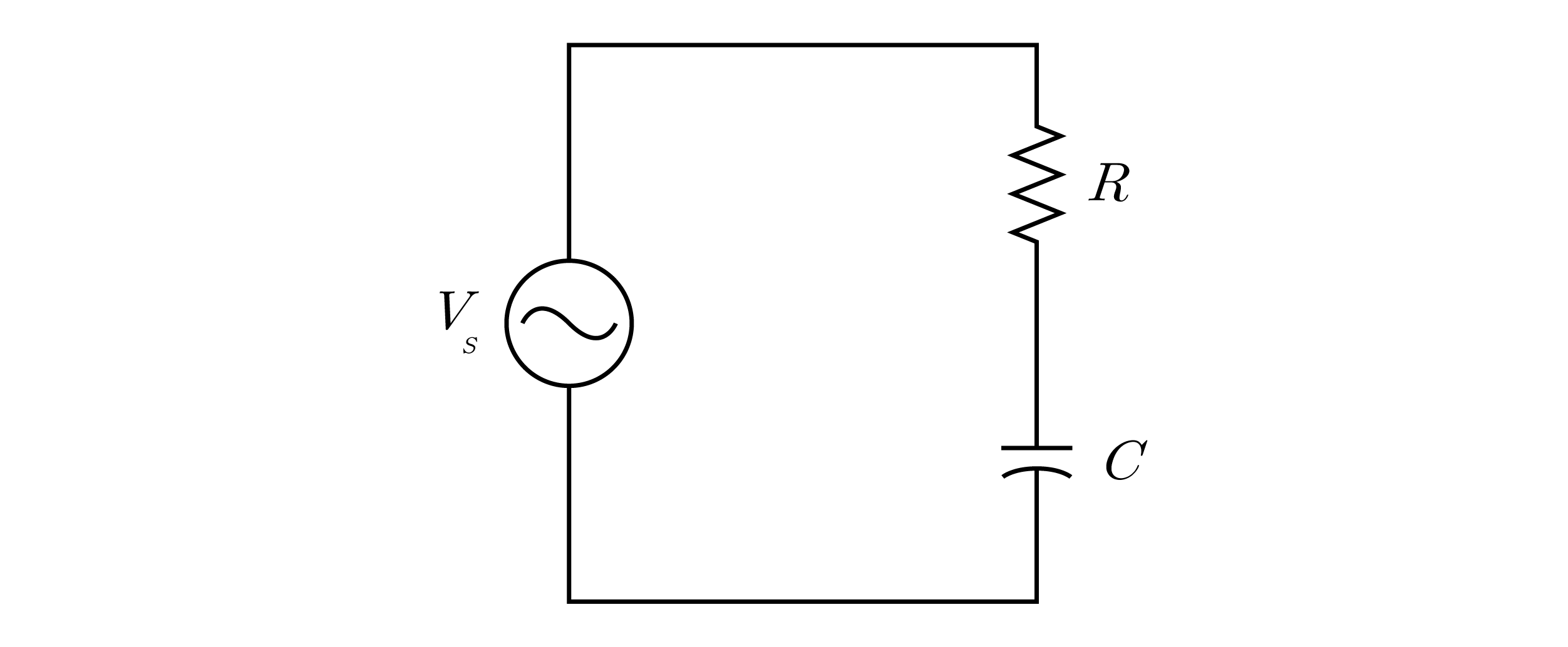

그림의 $R$－$C$ 직렬회로에 200 [V]의 교류전압 $V_s$ [V]를 인가하니 회로에 40 [A]의 전류가 흘렀다. 저항이 3 [Ω]일 경우 이 회로의 용량성 리액턴스 $X_C$ [Ω]는? (단, 전압과 전류는 실횻값이다)

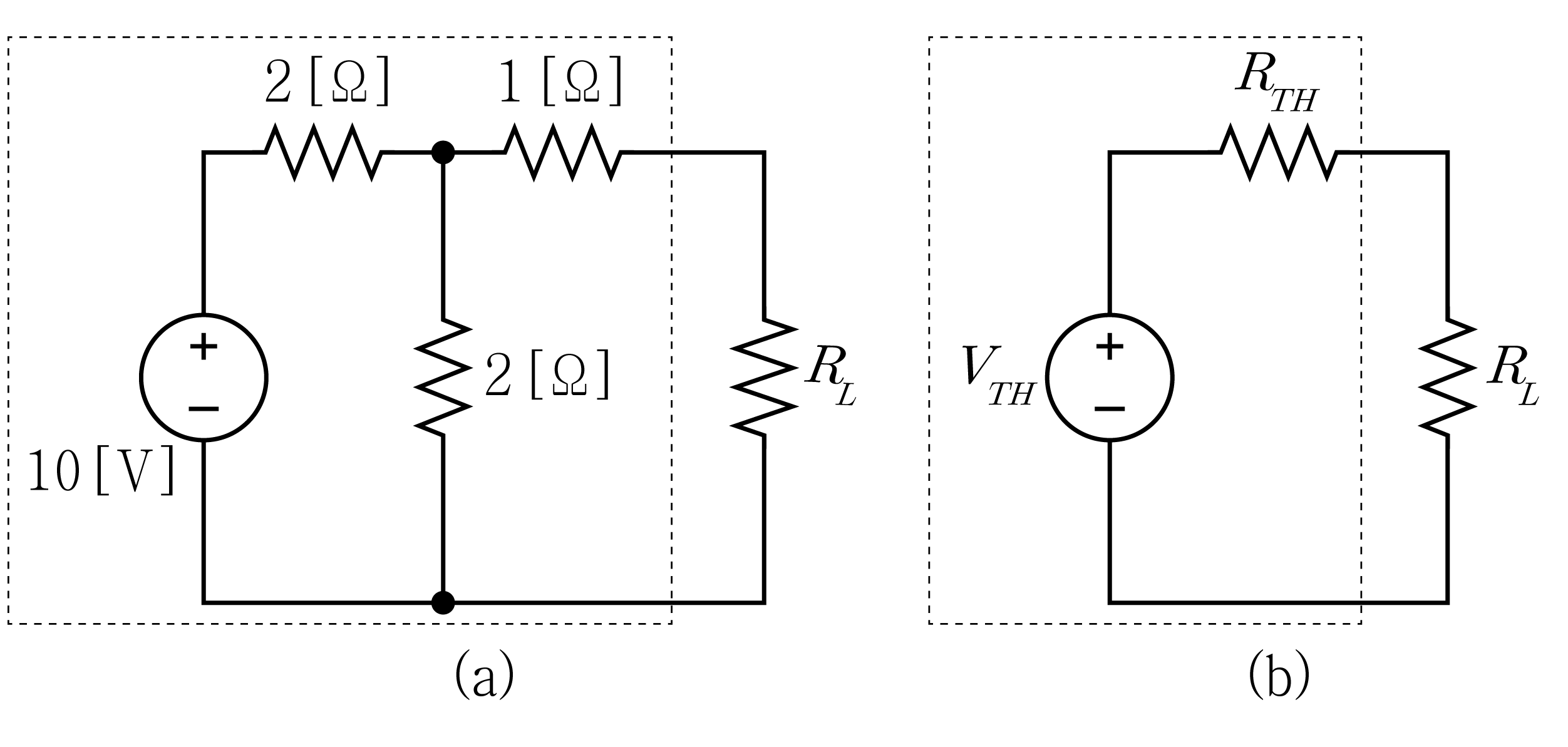

그림(a)의 회로를 그림(b)의 테브난 등가회로로 변환하였을 때, 테브난 등가전압 $V_{TH}$ [V]와 부하저항 $R_L$에서 최대전력이 소비되기 위한 $R_L$ [Ω]은?

$V_{TH}$ $R_L$

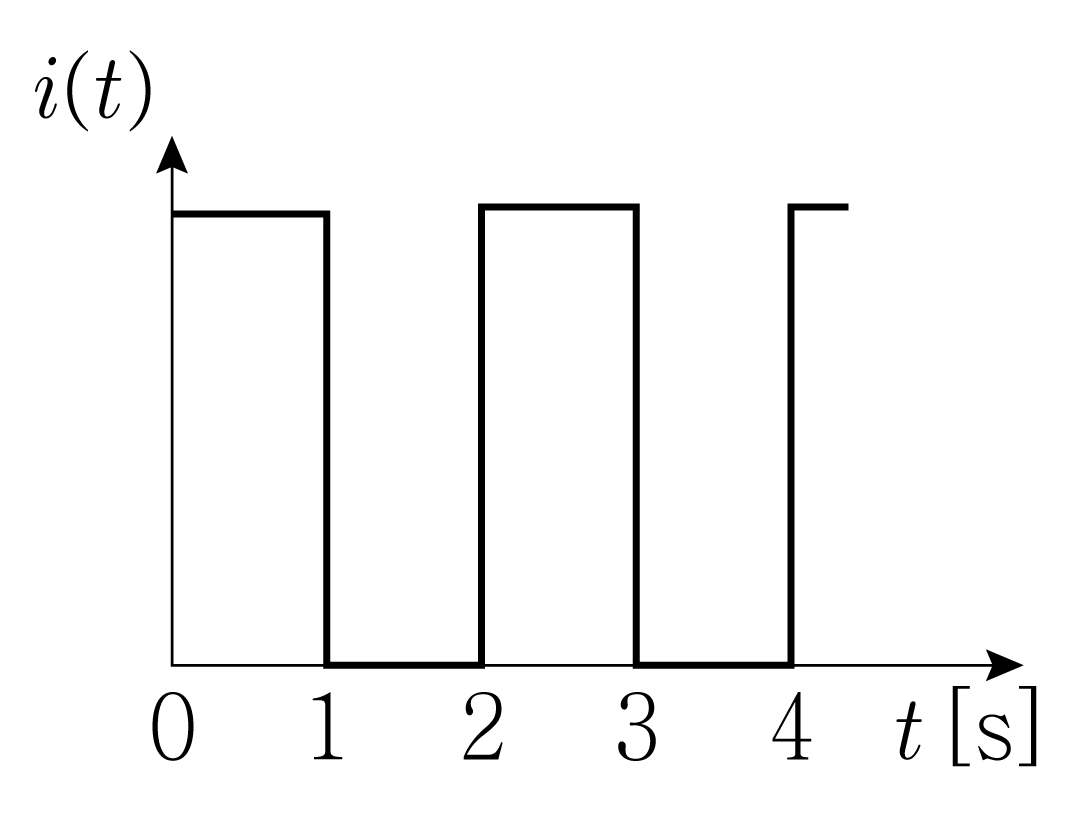

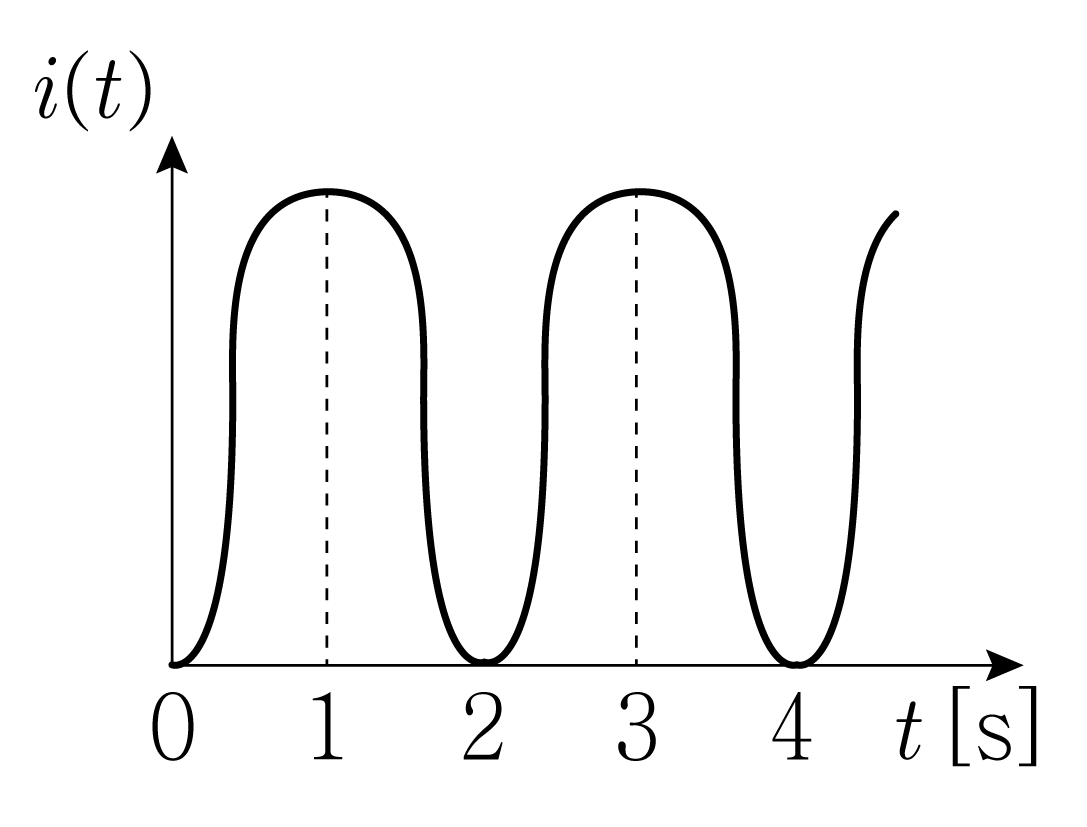

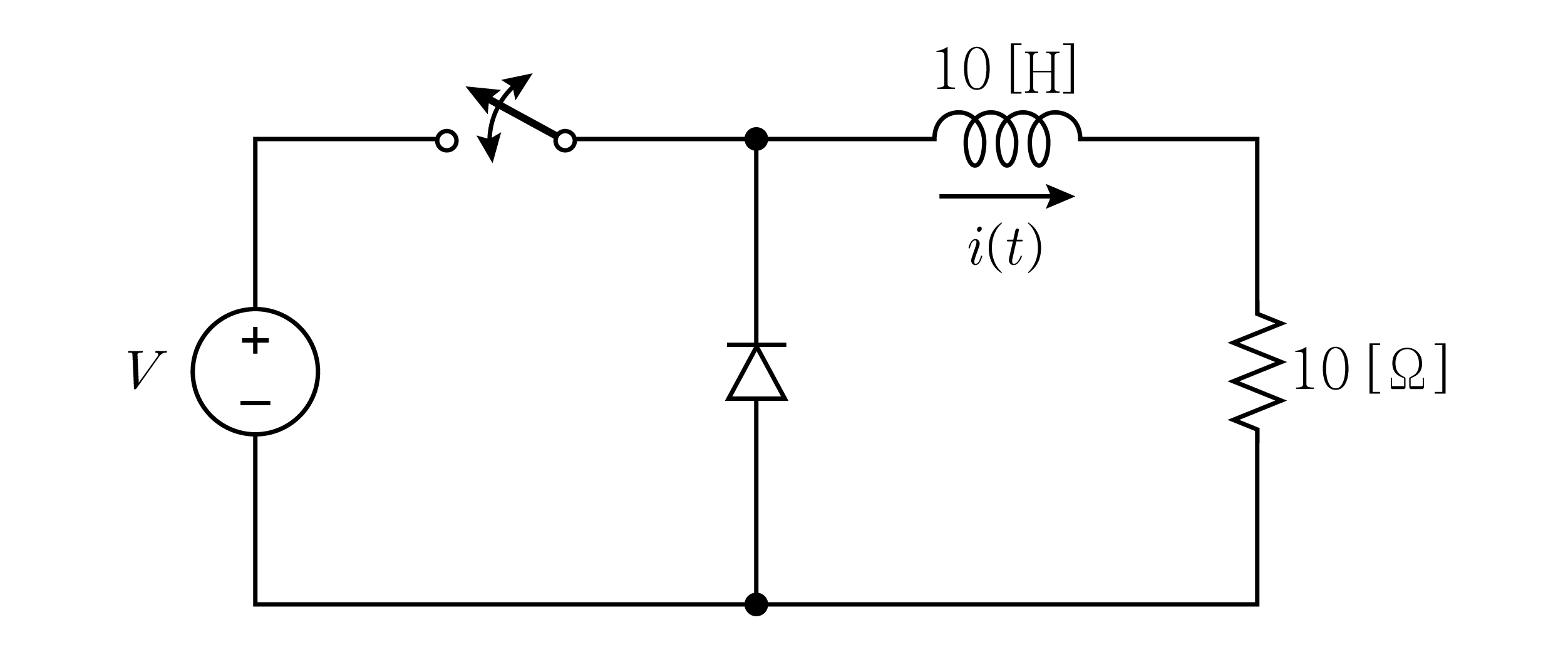

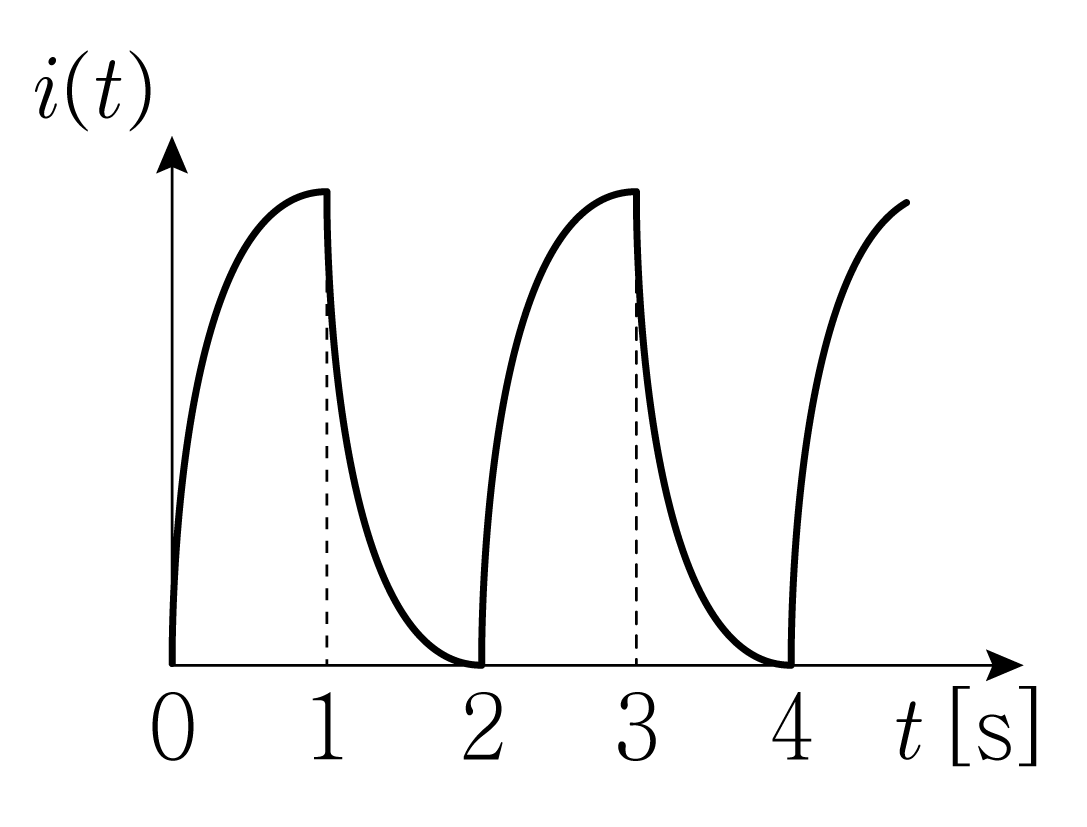

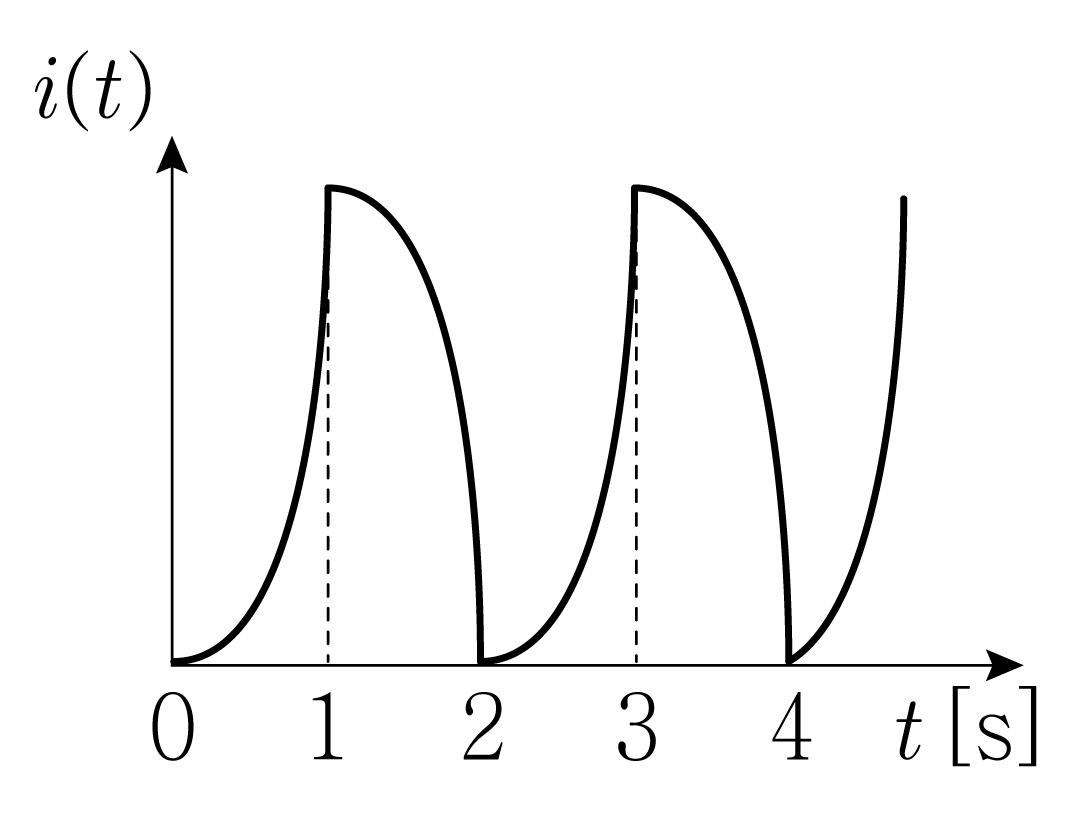

그림은 $t=0$에서 1초 간격으로 스위치가 닫히고 열림을 반복하는 $R$－$L$회로이다. 이때 인덕터에 흐르는 전류의 파형으로 적절한 것은? (단, 다이오드는 이상적이고, $t<0$에서 스위치는 오랫동안 열려 있다고 가정한다)

$R$－$C$ 직렬회로에 교류전압 $V_s$ ＝ 40 [V]가 인가될 때 회로의 역률[%]과 유효전력[W]은? (단, 저항 $R$ ＝ 10 [Ω], 용량성 리액턴스 $X_C=10\sqrt{3}$ [Ω]이고, 인가전압은 실횻값이다)

역률 유효전력

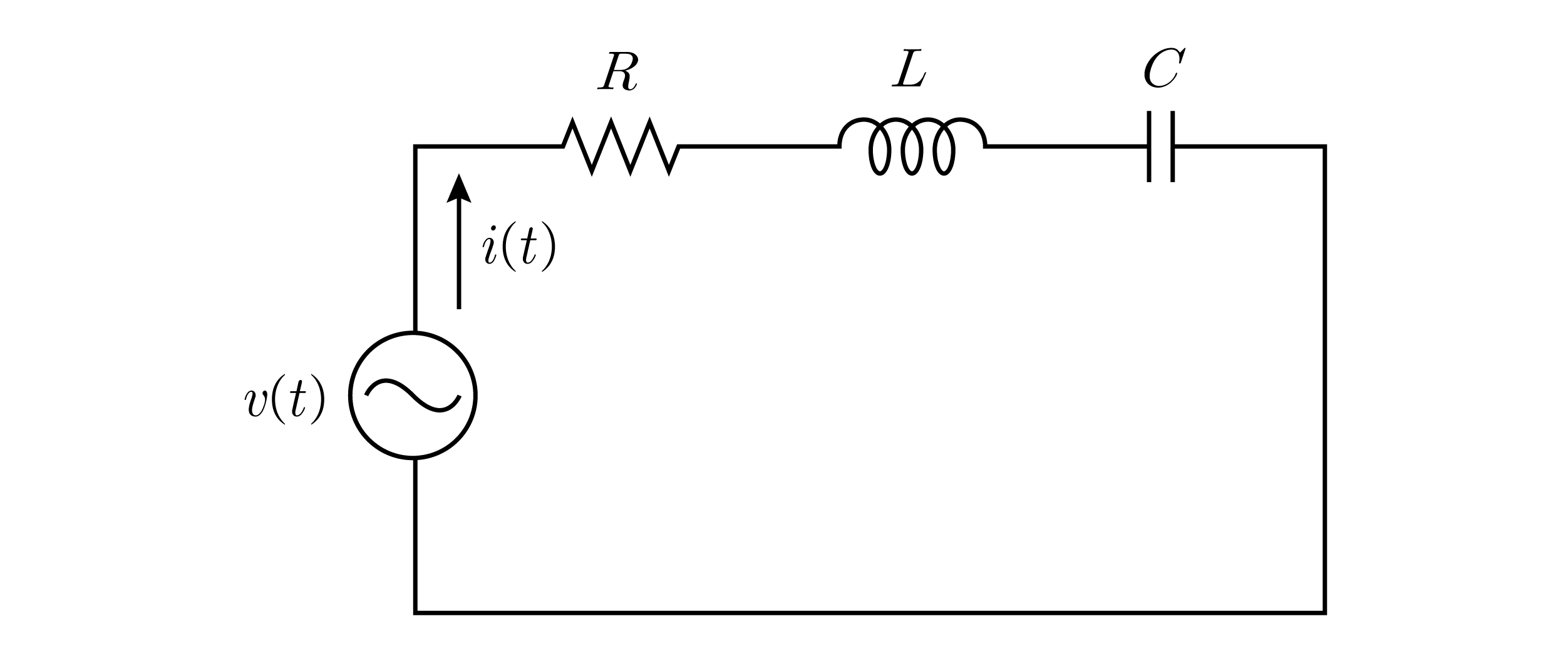

그림과 같은 $R$－$L$－$C$ 직렬회로에서 교류전압 $v(t)=$$100\sin (\omega t)$ [V]를 인가했을 때, 주파수를 변화시켜서 얻을 수 있는 전류 $i(t)$의 최댓값[A]은? (단, 회로는 정상상태로 동작하며, $R$ ＝ 20 [Ω], $L$ ＝ 10 [mH], $C$ ＝ 20 [$\mu$F]이다)

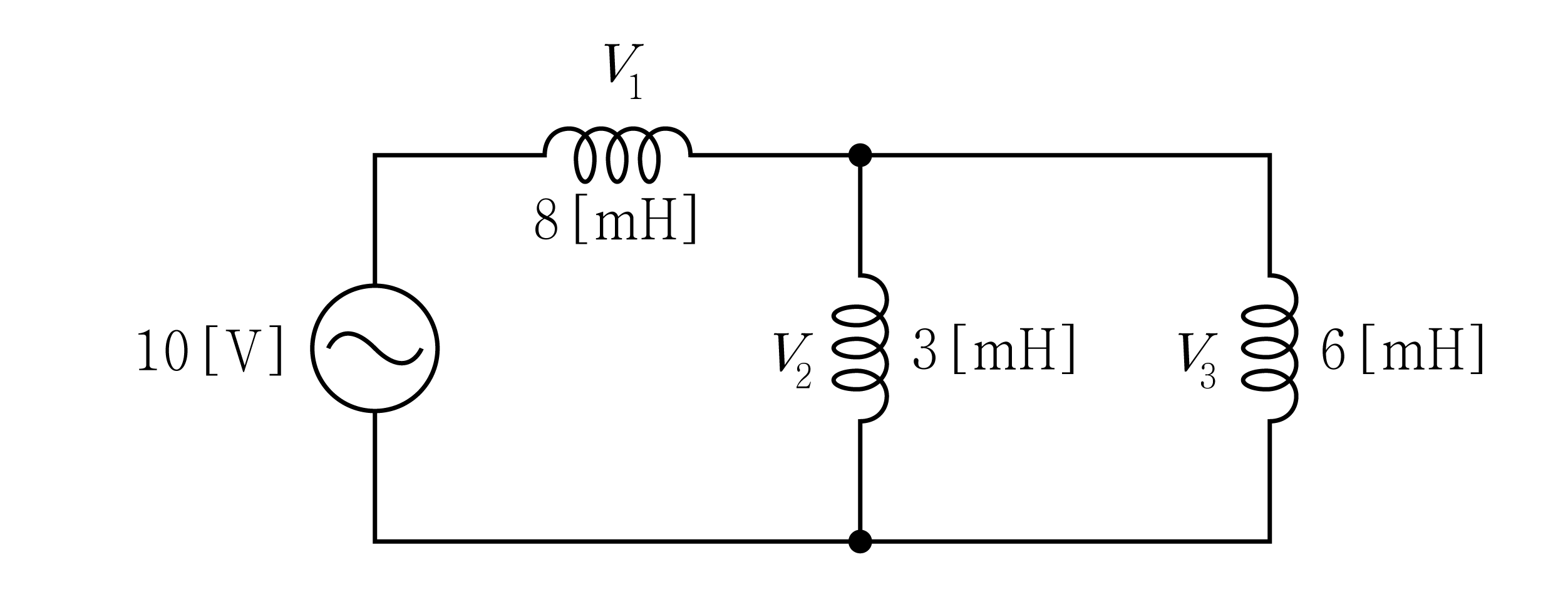

그림의 회로에서 합성 인덕턴스 $L_{\mathrm{o}}$ [mH]와 각각의 인덕터에 인가되는 전압 $V_1$ [V], $V_2$ [V], $V_3$ [V]는? (단, 모든 전압은 실횻값이다)

$L_{\mathrm{o}}$ $V_1$ $V_2$ $V_3$

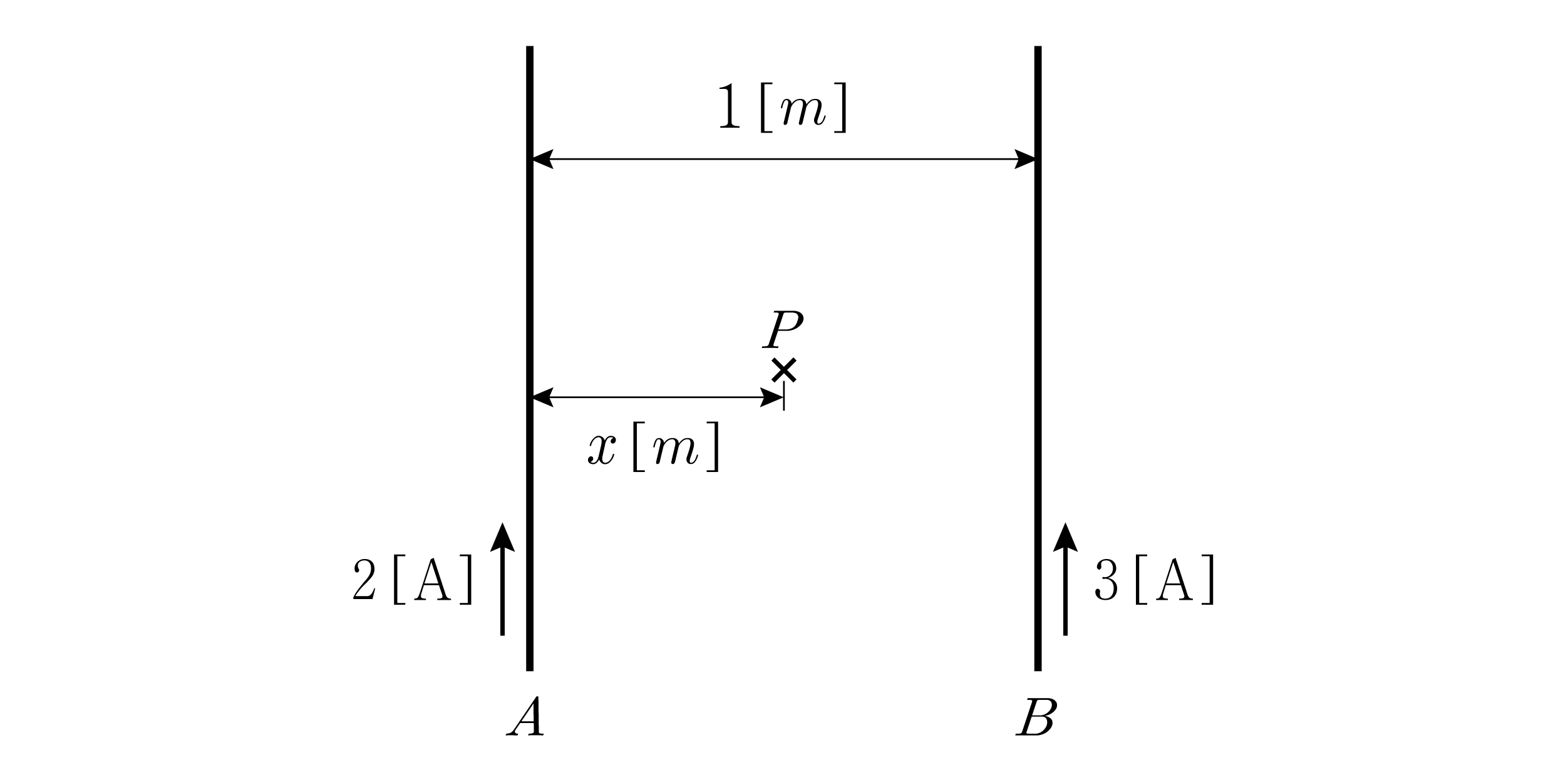

그림과 같이 진공 중에 두 무한 도체 $A$, $B$가 1 [$m$] 간격으로 평행하게 놓여 있고, 각 도체에 2 [A]와 3 [A]의 전류가 흐르고 있다. 합성 자계가 0이 되는 지점 $P$와 도체 $A$까지의 거리 $x$ [$m$]는?

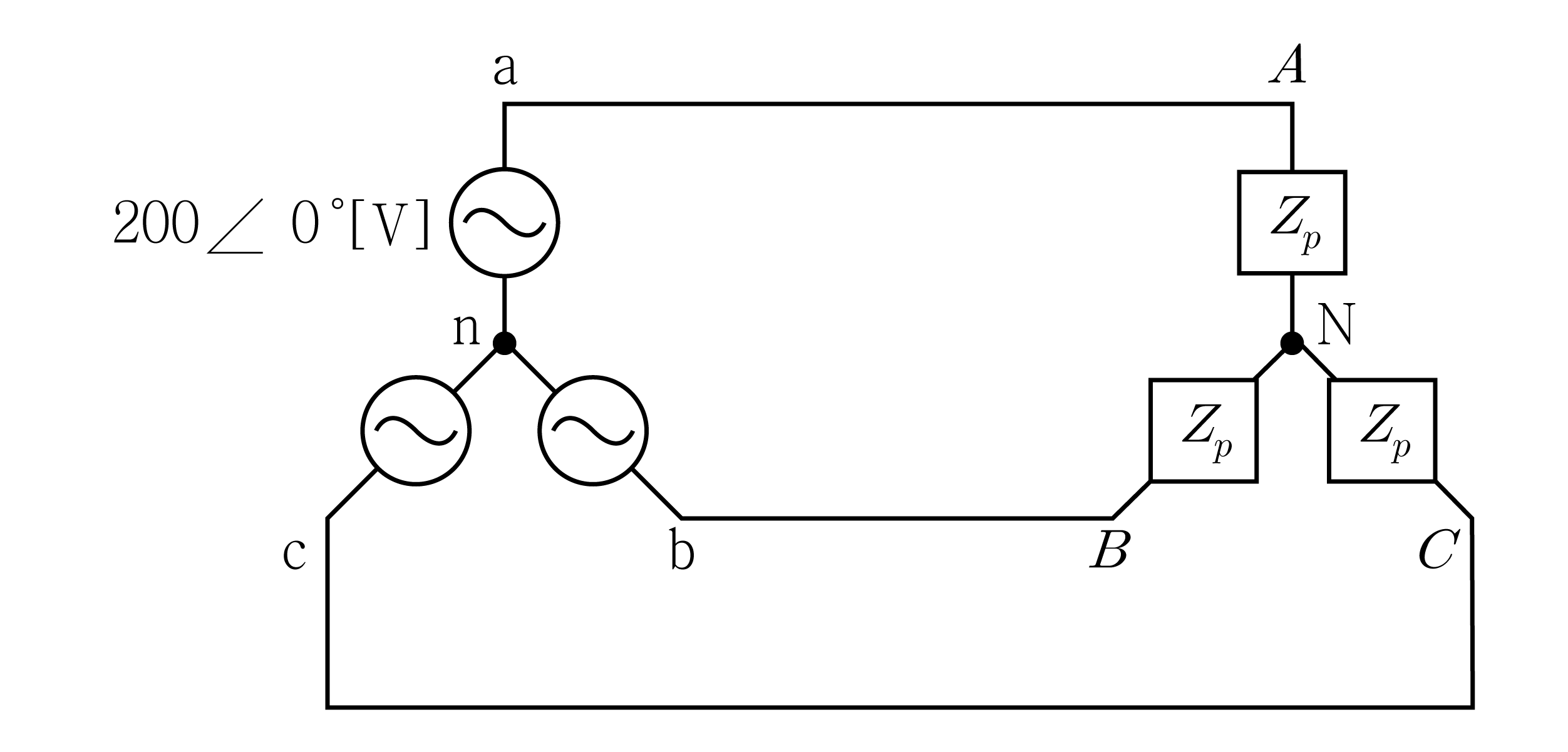

그림의 Y－Y 결선 평형 3상 회로에서 각 상의 공급전력은 100 [W]이고, 역률이 0.5 뒤질(lagging PF) 때 부하 임피던스 $Z_p$ [Ω]는?

임의의 철심에 코일 2,000회를 감았더니 인덕턴스가 4 [H]로 측정되었다. 인덕턴스를 1 [H]로 감소시키려면 기존에 감겨 있던 코일에서 제거할 횟수는? (단, 자기포화 및 누설자속은 무시한다)

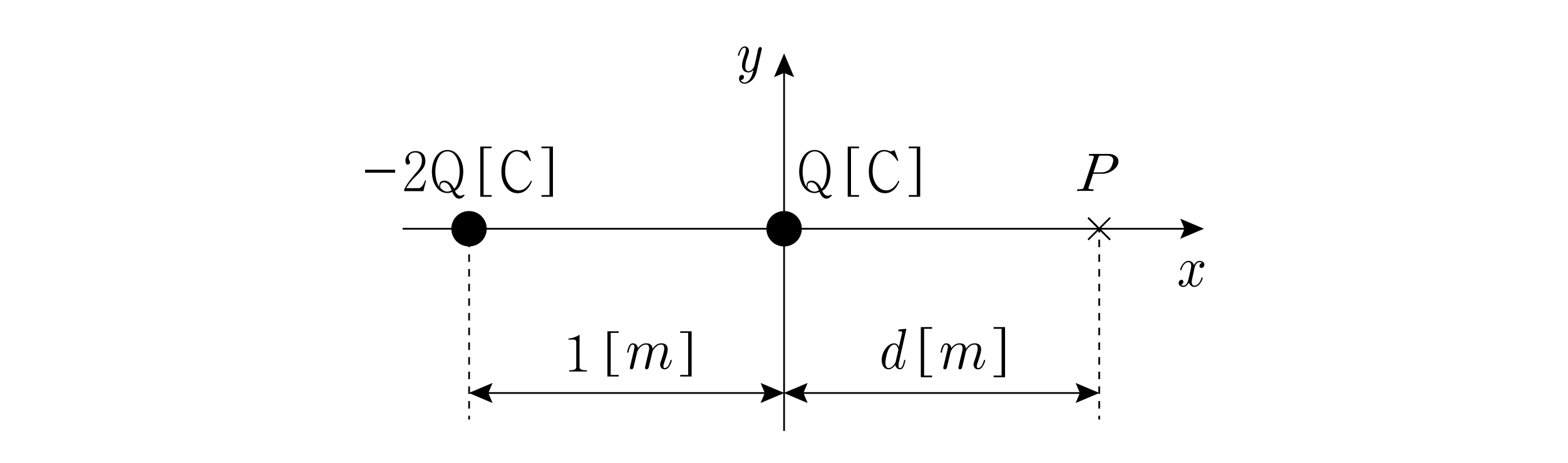

다음 그림에서 －2Q [C]과 Q [C]의 두 전하가 1 [$m$] 간격으로 $x$축상에 배치되어 있다. 전계가 0이 되는 $x$축상의 지점 $P$까지의 거리 $d$ [$m$]에 가장 가까운 값은?

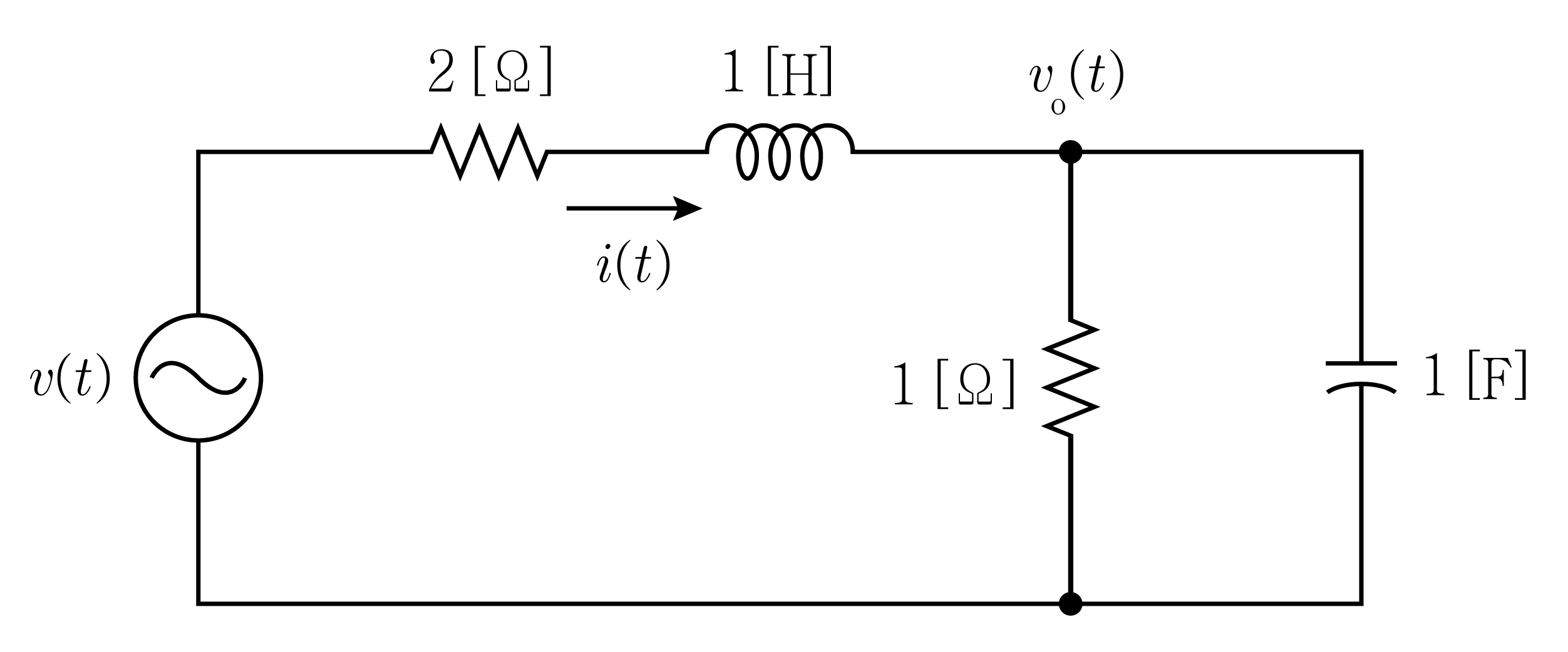

그림의 회로에서 전압 $v_o(t)$에 대한 미분방정식 표현으로 옳은 것은?

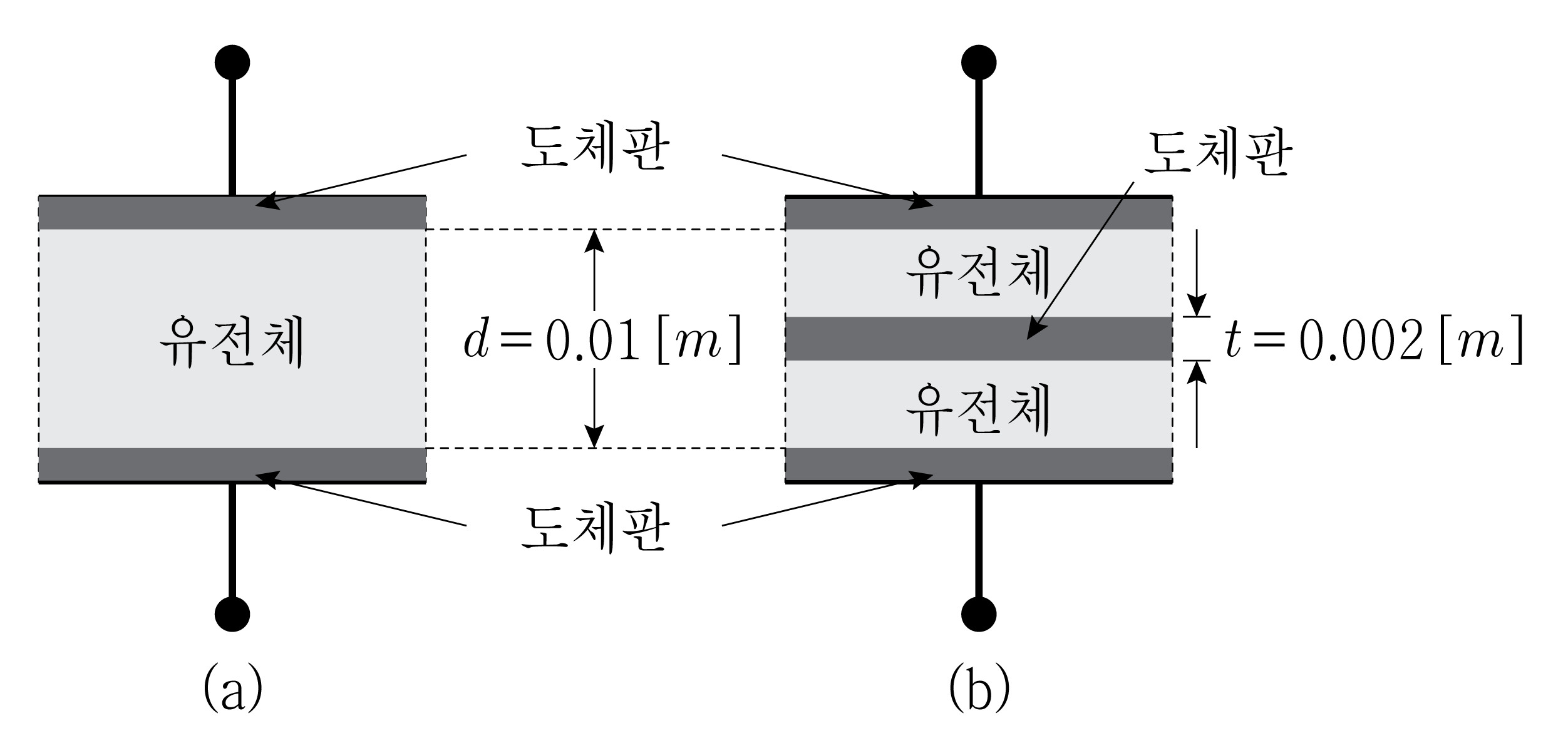

그림 (a)는 도체판의 면적 $S$ ＝ 0.1 [$m^2$], 도체판 사이의 거리 $d$ ＝ 0.01 [$m$], 유전체의 비유전율 ${ϵ}_r$ ＝ 2.5인 평행판 커패시터이다. 여기에 그림 (b)와 같이 두 도체판 사이의 거리 $d$ ＝ 0.01 [$m$]를 유지하면서 두께 $t$ ＝ 0.002 [$m$], 면적 $S$ ＝ 0.1 [$m^2$]인 도체판을 삽입했을 때, 커패시턴스 변화에 대한 설명으로 옳은 것은?
