정격용량 180 [W]의 전기 제품을 정격용량으로 30초 동안 사용할 때 소모한 전력량[Wh]은?

전기이론

①1.5
②6
③90
④5,400

정답 보기

정답 ① · 해설 보기

다음 설명에서 옳은 것만을 모두 고르면?

ㄱ. 용량성 리액턴스는 전류에 비례한다.

ㄴ. 용량성 리액턴스는 주파수에 비례한다.

ㄷ. 용량성 리액턴스에는 에너지의 손실이 없다.

ㄹ. 용량성 리액턴스는 커패시턴스에 반비례한다.

전기이론

①ㄱ, ㄴ
②ㄱ, ㄹ
③ㄴ, ㄷ
④ㄷ, ㄹ

정답 보기

정답 ④ · 해설 보기

R - L - C

직렬공진회로에 대한 설명으로 옳지 않은 것은?

전기이론

①공진 시 전류가 최소로 된다.
②전압과 전류가 동상이다.
③임피던스 $Z = R$ 인 회로이다.
④ $w L - \frac{1}{w C} = 0$ 이다.

정답 보기

정답 ① · 해설 보기

입력이 40 [W]인 전원 공급기가 30 [W]를 출력하고 있다. 이때 이 전원 공급기의 운전 효율[%]과 전력 손실[W]은?

운전 효율 전력 손실

전기이론

①45 20
②45 10
③75 20
④75 10

정답 보기

정답 ④ · 해설 보기

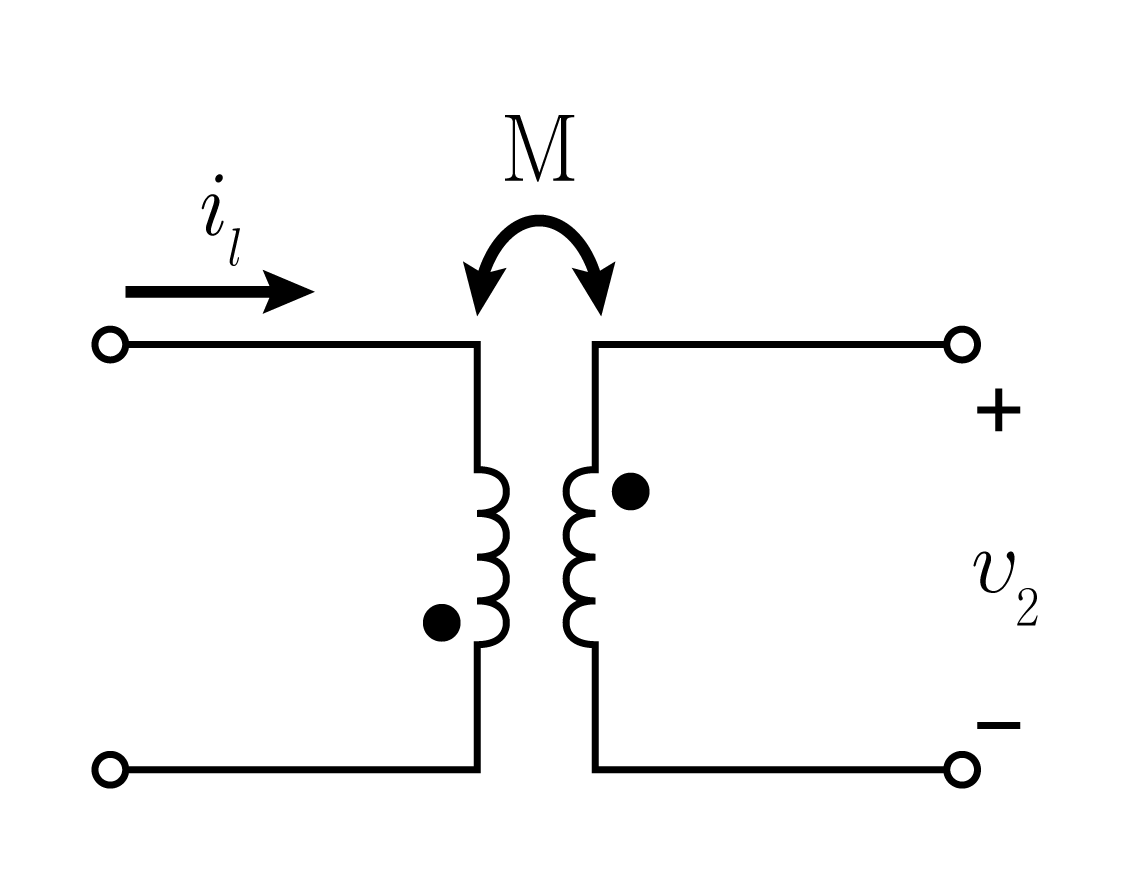

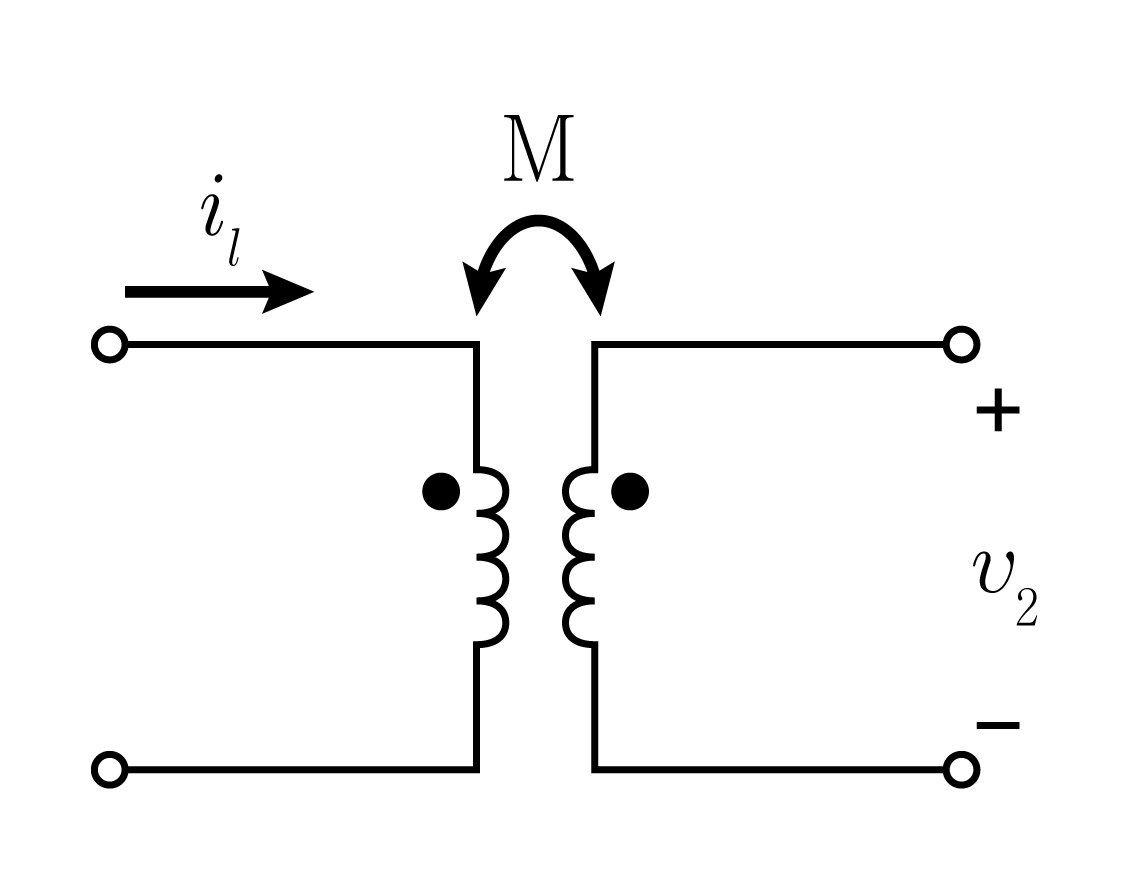

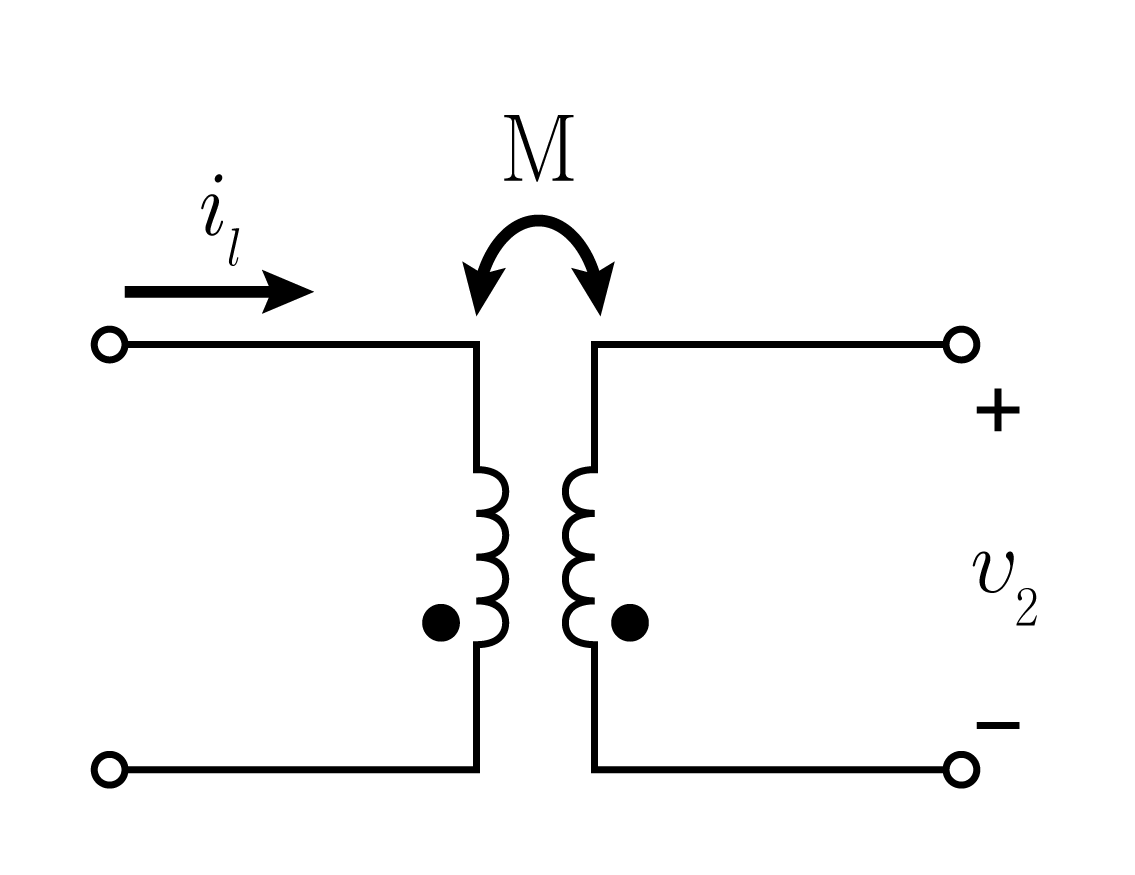

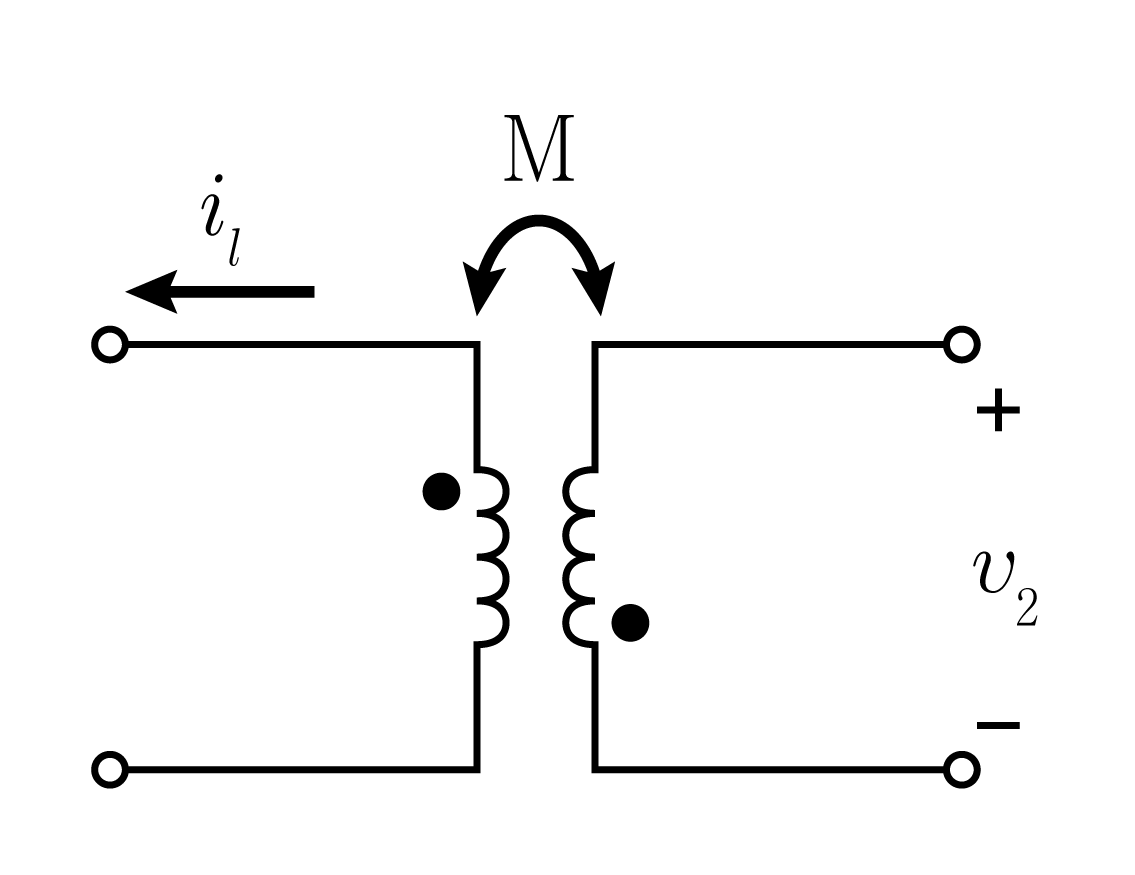

상호인덕턴스 M을 갖는 자기 결합회로에서

v_{2}

값이 다른 하나는?

전기이론

정답 보기

정답 ③ · 해설 보기

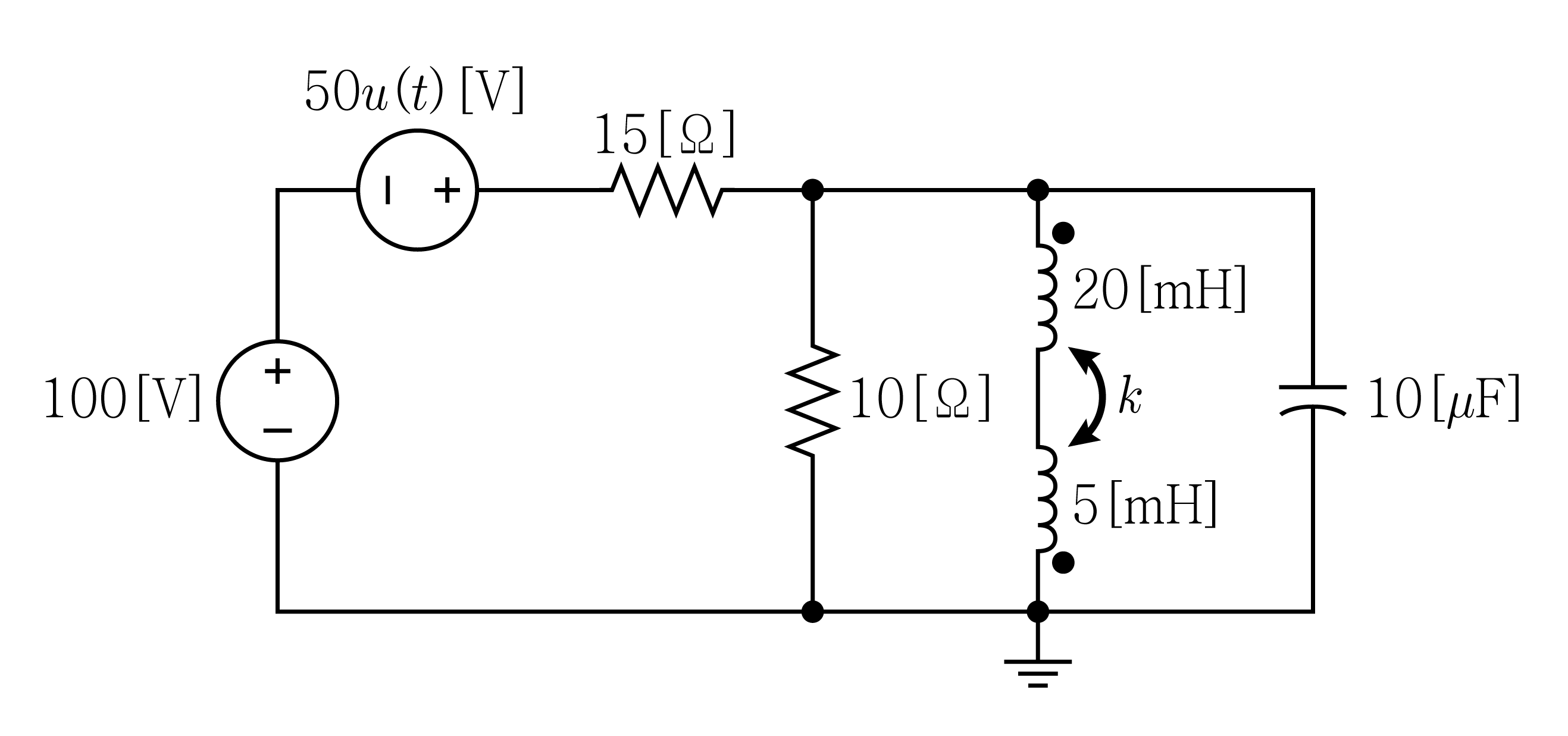

그림의 회로에서

t = \infty

일 때, 결합 인덕터에 저장되는 에너지가 0.75 [J]이다. 결합계수

k

는? (단,

u (t)

는 단위계단 함수이다)

전기이론

①0.1
②0.5
③0.8
④1

정답 보기

정답 ② · 해설 보기

자기회로를 구성하는 요소에 대한 설명으로 옳지 않은 것은?

전기이론

①자기장을 형성하는 기자력은 전류와 턴수의 곱이다.
②릴럭턴스는 투자율에 비례한다.
③기자력을 릴럭턴스로 나누면 자속이 된다.
④릴럭턴스의 역수는 퍼미언스다.

정답 보기

정답 ② · 해설 보기

전하량 2 [C]를 갖는 금속 도체구 표면의 전위가 3 × 10⁹ [V]이면, 이 도체구의 반지름[m]은? (단,

\frac{1}{4 π ϵ _{0}} = 9 \times 1 0^{9}

[m/F])

전기이론

①3
②4
③5
④6

정답 보기

정답 ④ · 해설 보기

그림의 회로에서 1 [Ω] 저항 양단에 걸리는 전압[V]은?

전기이론

①2
②4
③6
④12

정답 보기

정답 ② · 해설 보기

10.

그림의 회로에서

Z_{L} ˙ = 10∠60^{\circ}

[Ω]일 때, 부하 임피던스

Z_{L} ˙

에서 최대전력 10 [W]를 소비한다면, 정현파 입력전압

v_{i n}

의 최댓값[V]은?

전기이론

①5
②10
③20
④40

정답 보기

정답 ③ · 해설 보기

11.

그림의 교류 전원에 연결된 회로에서 전류

I

[A]는?

전기이론

①1
②1.5
③2
④8

정답 보기

정답 ① · 해설 보기

12.

그림의 회로가 정상상태에서 동작할 때, 전원이 공급하는 전력[W]은?

전기이론

①2.5
②5
③10
④20

정답 보기

정답 ② · 해설 보기

13.

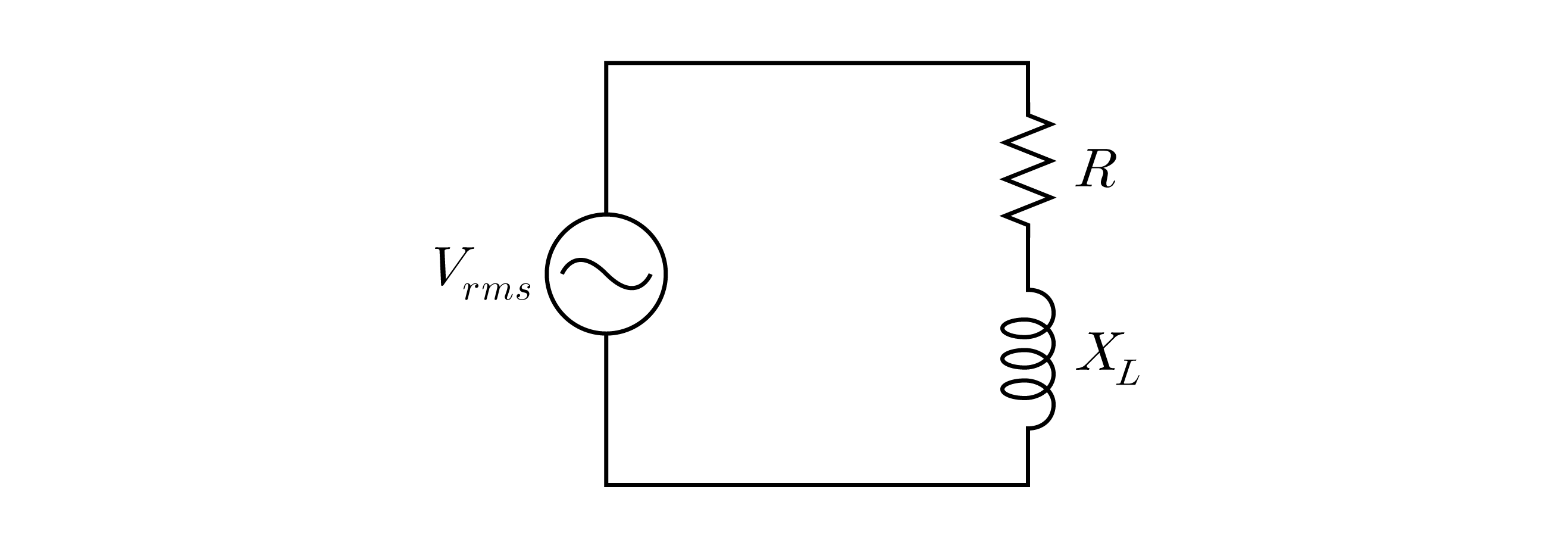

그림의 저항과 코일이 직렬로 연결된 회로에

V_{r ms} = 100

[V]인 교류 전압을 인가하였다. 저항

R

은 6 [Ω], 유도성 리액턴스

X_{L}

이 8 [Ω]일 경우 이 회로에서 소모되는 유효전력[W]은?

전기이론

①200
②400
③600
④800

정답 보기

정답 ③ · 해설 보기

14.

교류 전력에 대한 설명으로 옳지 않은 것은?

전기이론

①유효전력은 순시 전력의 평균값이다.
②역률은 평균전력과 복소전력의 비율이다.
③용량성 부하에서는 음의 무효전력이 전달된다.
④정현파 부하 전압과 부하 전류의 위상차가 0 °이면 역률이 최대이다.

정답 보기

정답 ② · 해설 보기

15.

단상 교류 전원에 연결된 부하의 임피던스

Z_{L} ˙ = 10 e^{j \frac{π}{6}}

[Ω]에 전류

I_{r m s} = 10

[A]가 흐를 때 부하의 무효전력[var]은?

전기이론

① $500$
② $5003$
③ $1, 000$
④ $1, 0003$

정답 보기

정답 ① · 해설 보기

16.

평형 3상 교류 시스템에 대한 설명으로 옳은 것은?

전기이론

①각 상의 순시 전압값을 합하면 한 상의 전압값이 된다.
②각 상의 전압 크기가 같고 위상차는 120 °이다.
③각 상의 주파수 값은 서로 다르다.
④평형 3상 부하에 흐르는 각 상의 순시 전륫값을 합하면 항상 양수가 된다.

정답 보기

정답 ② · 해설 보기

17.

한 상의 임피던스가

Z ˙ = 40 + j 30

[Ω]인

Y

결선 부하에 평형 3상 선간전압 실횻값

1003

[V]가 인가될 때, 이 3상 평형회로의 유효전력[W]은?

전기이론

① $160$
② $1603$
③ $360$
④ $480$

정답 보기

정답 ④ · 해설 보기

18.

권선수 2,000회인 자계 코일에 저항 12 [Ω]이 직렬로 연결되어 있다. 전류 10 [A]가 흐를 때의 자속은

Φ = 6 \times 1 0^{- 2}

[Wb]이다. 이 회로의 시정수[sec]는?

전기이론

①0.001
②0.01
③0.1
④1

정답 보기

정답 ④ · 해설 보기

19.

R

－

C

또는

R

－

L

직렬회로에 계단 함수의 직류 전압이 인가될 때, 다음 중 설명이 옳지 않은 것은?

전기이론

① $R$ － $C$ 직렬회로에서 $R$ 이 작아지면 과도현상 시간이 줄어든다.
② $R$ － $C$ 직렬회로에서 $C$ 가 커지면 과도현상 시간이 늘어난다.
③ $R$ － $L$ 직렬회로에서 $R$ 이 작아지면 과도현상 시간이 줄어든다.
④ $R$ － $L$ 직렬회로에서 $L$ 이 커지면 과도현상 시간이 늘어난다.

정답 보기

정답 ③ · 해설 보기

20.

비정현파는 푸리에 급수식

f (t) = a_{0} + \sum_{n = 1}^{\infty} a_{n} cos nω t + \sum_{n = 1}^{\infty} b_{n} sin nω t

로 표현할 수 있다.

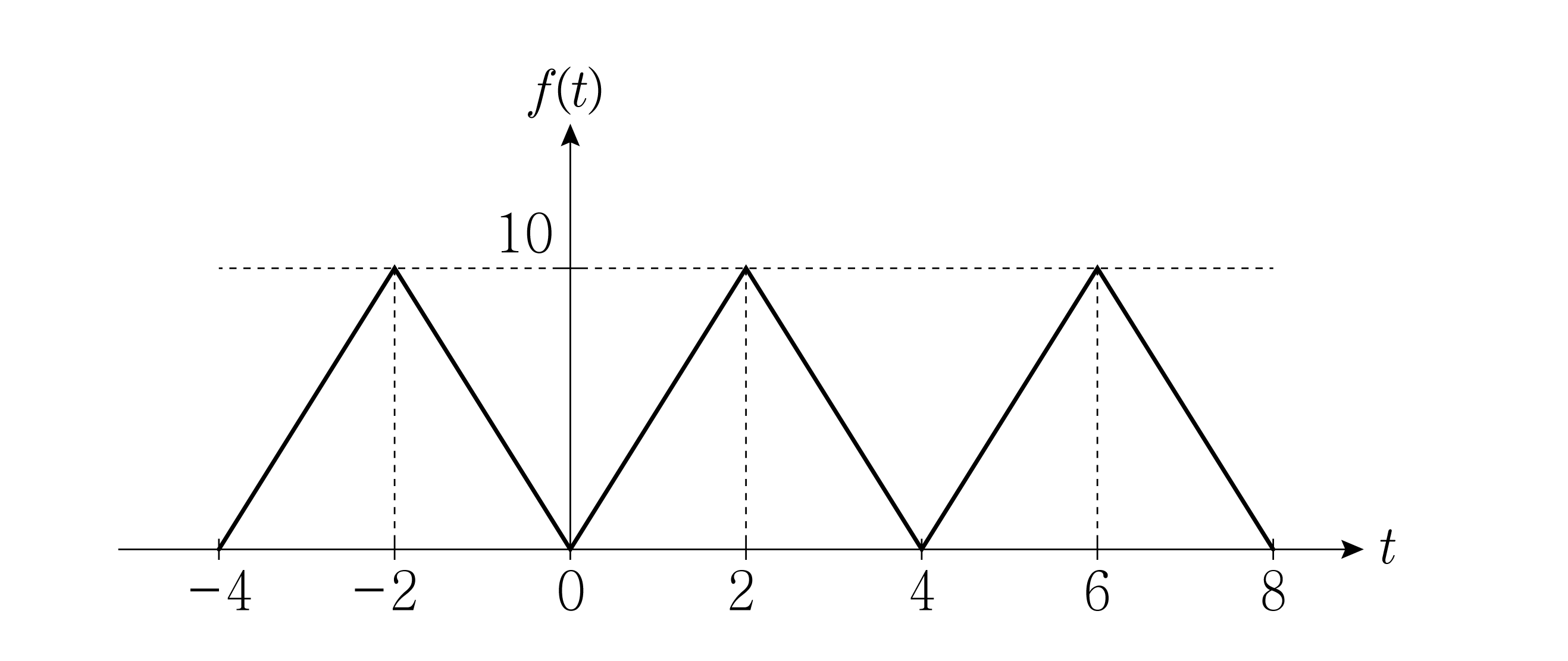

그림의 주기함수 파형을 푸리에 급수로 표현할 때

a_{0}

는?

전기이론

①0
②4
③5
④10

정답 보기

정답 ③ · 해설 보기
