9급 지방직 전기이론 2026년 기출문제

시행 2026-06-20 · 책형 D · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2026 9급 지방직 전과목

초기 전류가 0 [A]인 2 [H]의 인덕터에 3 [A]의 전류가 흐를 때, 충분히 긴 시간이 지난 후 인덕터에 저장된 자기에너지[J]는?

전기이론

①3
②6
③9
④12

정답 보기

정답 ③ · 해설 보기

1차 코일의 권선수가 100회, 2차 코일의 권선수가 200회인 이상적인 변압기에서 2차 측의 부하 임피던스가 400 [Ω]일 때, 1차에서 2차 측을 본 회로 임피던스[Ω]는?

전기이론

①100
②200
③300
④600

정답 보기

정답 ① · 해설 보기

솔레노이드 구조를 갖는 자기회로에서 자기저항에 대한 설명으로 바르게 연결한 것은?

투자율 단면적 길이

전기이론

①비례 반비례 반비례
②반비례 비례 비례
③비례 비례 반비례
④반비례 반비례 비례

정답 보기

정답 ④ · 해설 보기

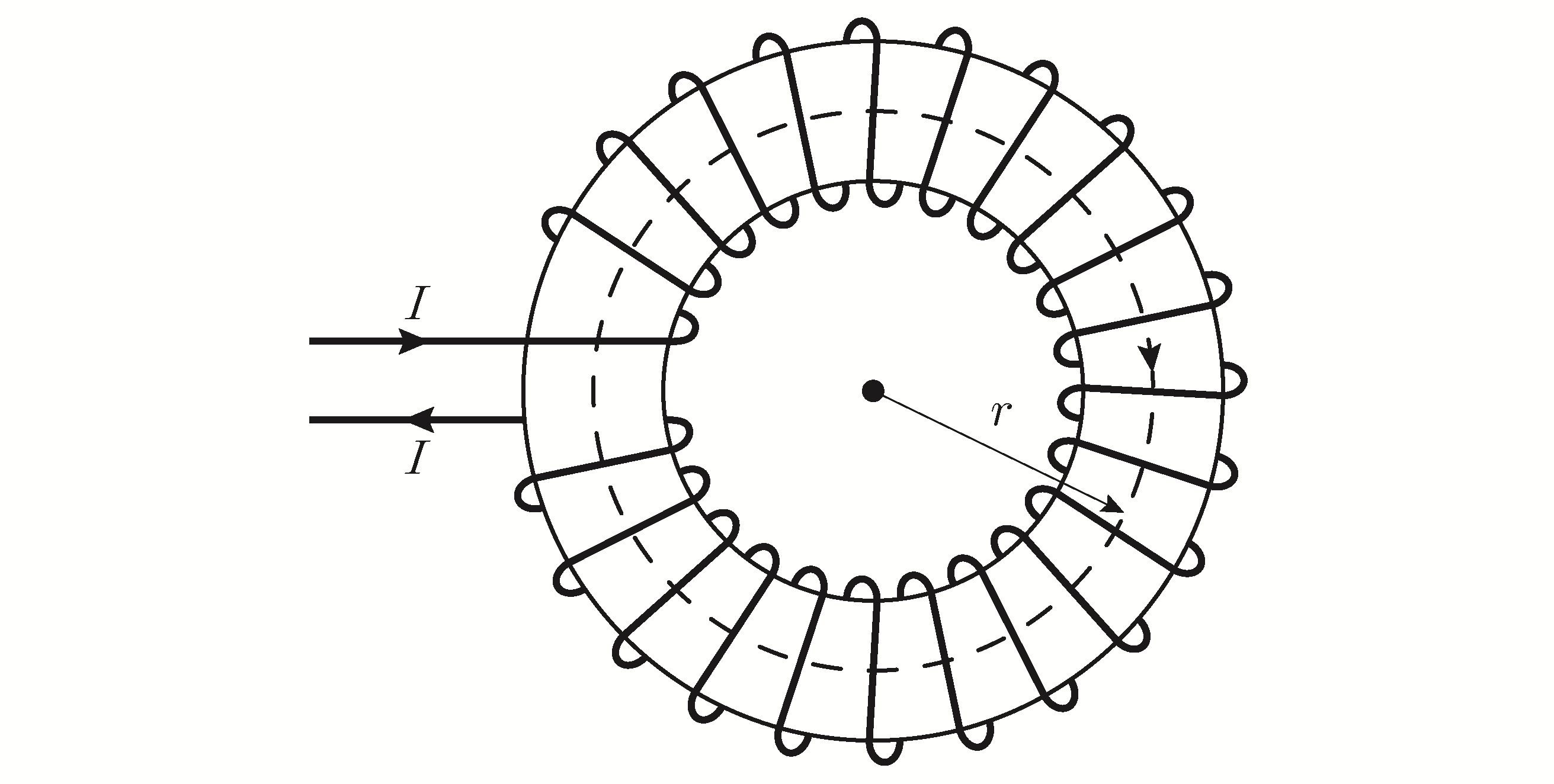

그림과 같이 코일의 권선수가

N

인 토로이드의 내부 자계를 증가시키기 위한 방법으로 옳지 않은 것은?

전기이론

①전류 $I$ 를 증가시킨다.
②반지름 $r$ 을 작게 한다.
③코일 권선수 $N$ 을 많게 한다.
④전류 $I$ 의 방향을 반대로 흘린다.

정답 보기

정답 ④ · 해설 보기

동일한 철심에 감긴 두 코일의 자기인덕턴스

L_{1}

L_{2}

가 각각 4 [mH], 9 [mH]이고, 상호인덕턴스

M

이 4.2 [mH]일 때, 결합계수

k

는?

전기이론

①0.3
②0.5
③0.7
④0.9

정답 보기

정답 ③ · 해설 보기

임피던스

Z = 10 + j 5

[Ω]에 대한 서셉턴스[S]는?

전기이론

①－0.2
②－0.04
③0.04
④0.2

정답 보기

정답 ② · 해설 보기

전기회로를 해석하기 위한 기법에 대한 설명으로 옳지 않은 것은?

전기이론

①평형 3상 회로에서 Y결선과 $Δ$ 결선은 서로 변환가능하다.
②중첩의 원리는 여러 개의 전원이 동시에 존재하는 선형회로에서 적용된다.
③전압원과 직렬저항이 접속된 회로는 전류원과 병렬저항이 접속된 회로로 등가대체할 수 없다.
④선형회로에서는 테브난(Thevenin) 등가회로 또는 노턴(Norton) 등가회로로 변환가능하다.

정답 보기

정답 ③ · 해설 보기

Δ

결선 평형 3상 부하의 각 상임피던스가

15 + j 3

[Ω]일 경우, 이와 등가인 Y결선의 상임피던스[Ω]는?

전기이론

① $5 + j 1$
② $45 + j 9$
③ $\frac{15}{3} + j 3$
④ $3 (15 + j 3)$

정답 보기

정답 ① · 해설 보기

단상 변압기 3대를

Δ - Δ

결선으로 운전하던 중에 한 대가 고장나서 V－V결선으로 운전하였다. 이 경우에 고장 전 출력에 대한 고장 후 출력의 비는?

전기이론

① $\frac{1}{2}$
② $\frac{3}{3}$
③ $\frac{2}{3}$
④ $\frac{3}{2}$

정답 보기

정답 ② · 해설 보기

10.

비정현 주기파를 푸리에 급수 전개했을 때, 일반적인 구성 성분으로 옳지 않은 것은?

전기이론

①직류
②삼각파
③고조파
④기본파

정답 보기

정답 ② · 해설 보기

11.

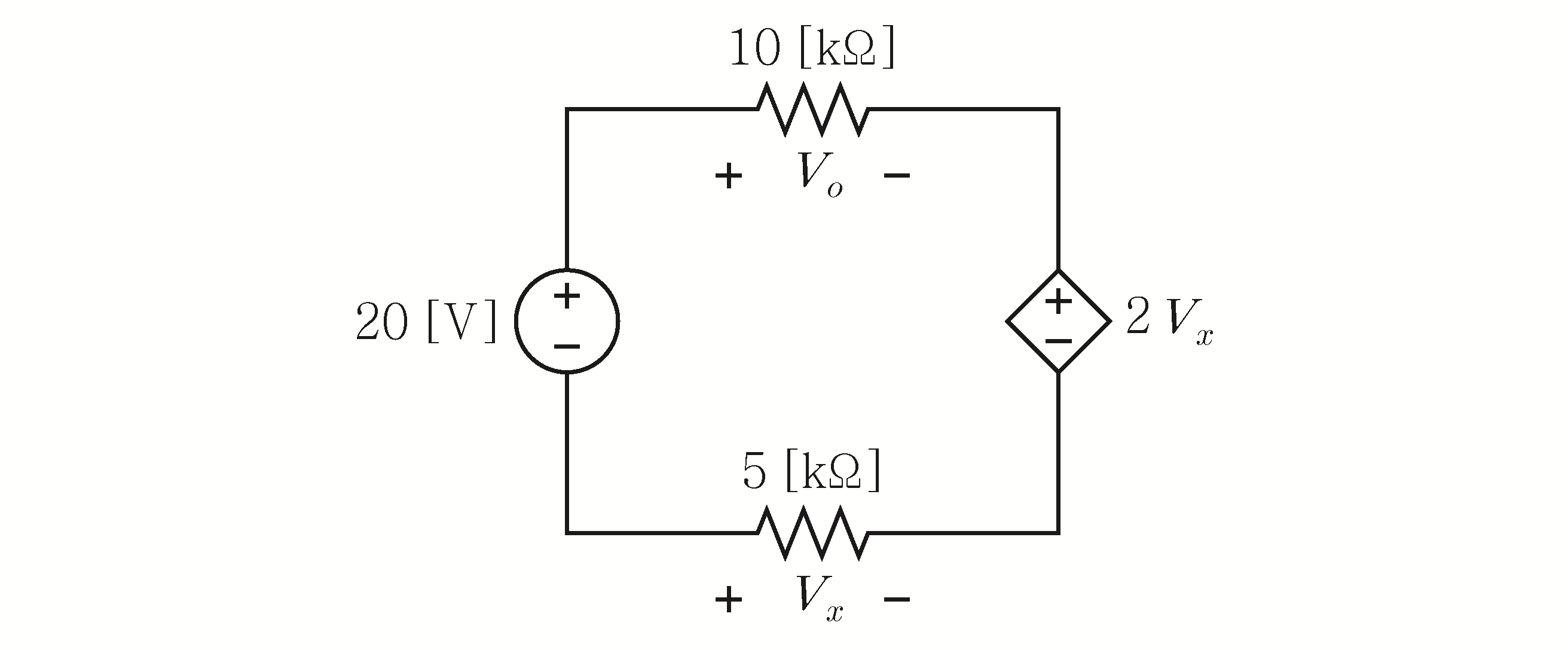

그림의 회로에서 전압

V_{o}

[V]와

V_{x}

[V]는?

V_{o}

[V]

V_{x}

[V]

전기이론

①－40 －20
②－40 20
③40 －20
④40 20

정답 보기

정답 ③ · 해설 보기

12.

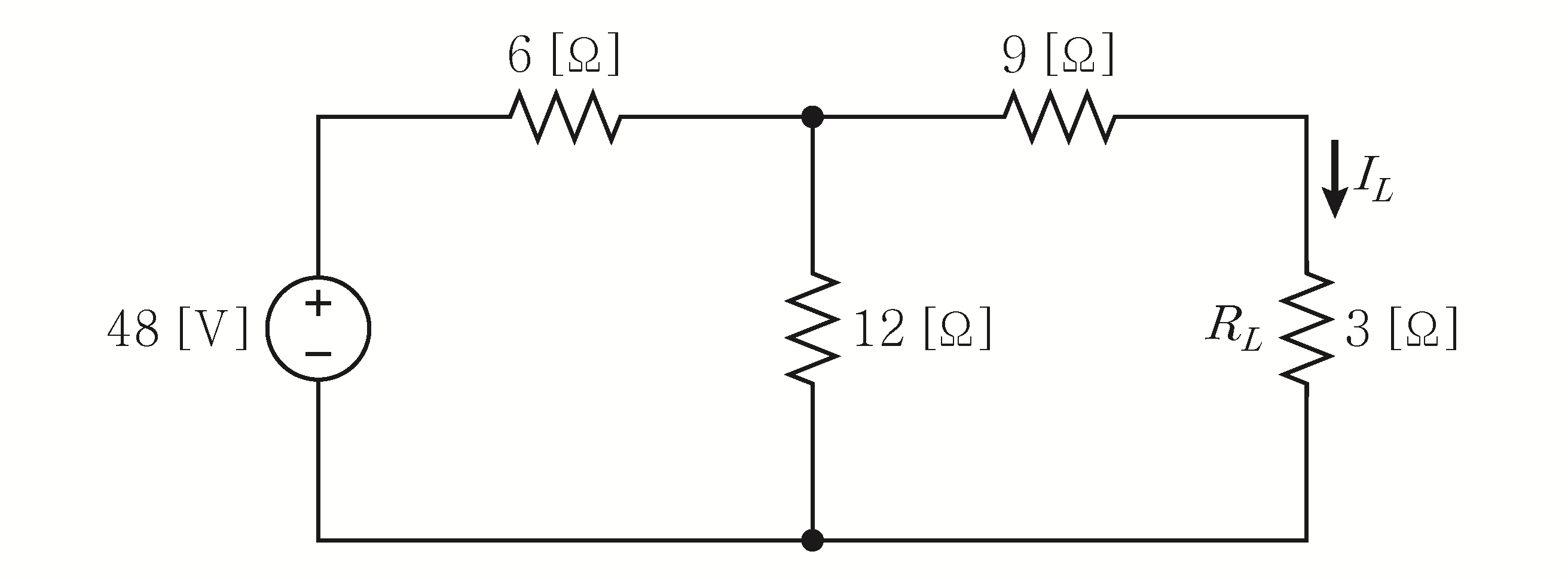

그림의 회로에서 저항

R_{L}

에 흐르는 전류

I_{L}

[A]과 저항

R_{L}

에서 소비되는 전력

P_{L}

[W]은?

I_{L}

[A]

P_{L}

[W]

전기이론

①1 3
②1 6
③2 6
④2 12

정답 보기

정답 ④ · 해설 보기

13.

자성체의 비투자율

μ_{r}

에 대한 설명으로 옳은 것은? (단,

μ

는 자성체의 투자율이고,

μ_{0}

는 진공 중의 투자율이다)

전기이론

① $μ_{r} = \frac{μ}{μ _{0}}$ 이다.
②자계의 세기에 비례한다.
③자속밀도에 반비례한다.
④기자력에 비례한다.

정답 보기

정답 ① · 해설 보기

14.

자유공간에서 선전하밀도가 4 [C/m]인 무한 길이의 직선도체의 중심점으로부터 3 [m]만큼 떨어진 위치에 2 [C]의 점전하가 있다. 이때, 점전하가 받는 힘의 크기[N]는? (단,

ε_{0}

는 진공 중의 유전율이다)

전기이론

① $\frac{1}{9 π ε _{0}}$
② $\frac{2}{9 π ε _{0}}$
③ $\frac{2}{3 π ε _{0}}$
④ $\frac{4}{3 π ε _{0}}$

정답 보기

정답 ④ · 해설 보기

15.

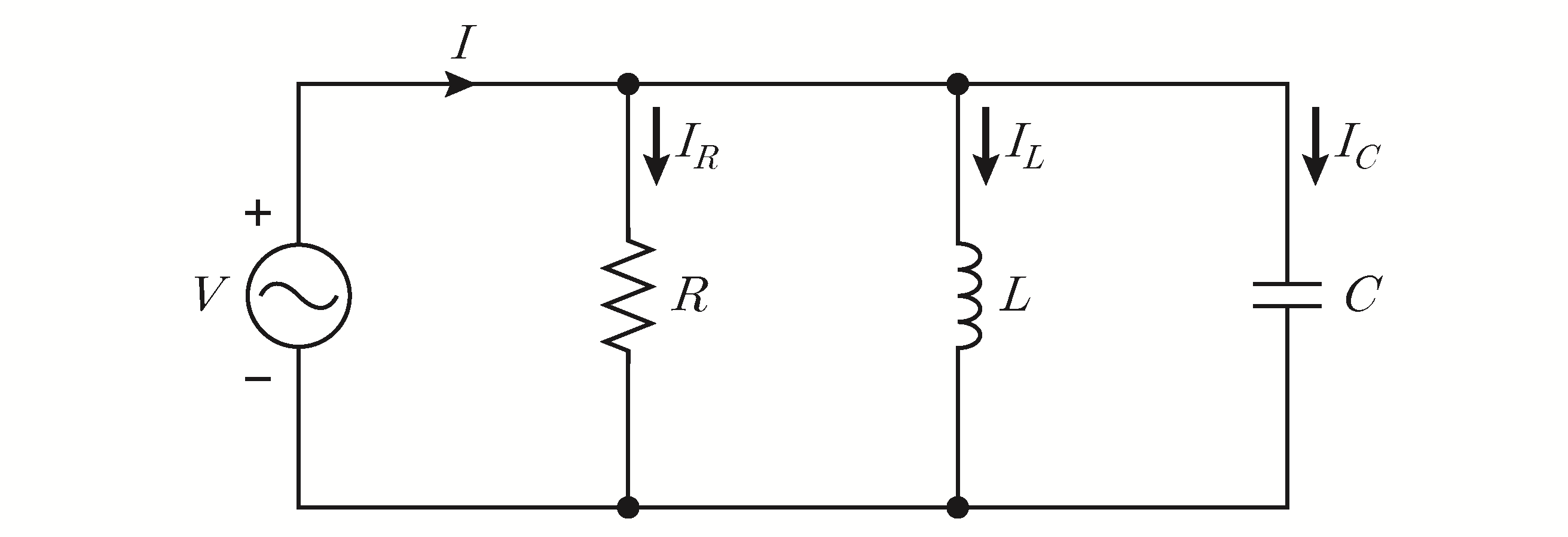

그림의

R L C

병렬회로에서 교류전원

V

의 전압과 주파수를 3배씩 각각 증가시킬 때, 각 소자의 전류의 증가 배수를 바르게 연결한 것은?

I_{R}

I_{L}

I_{C}

전기이론

①3배 1배 9배
②3배 3배 3배
③9배 3배 1배
④9배 9배 9배

정답 보기

정답 ① · 해설 보기

16.

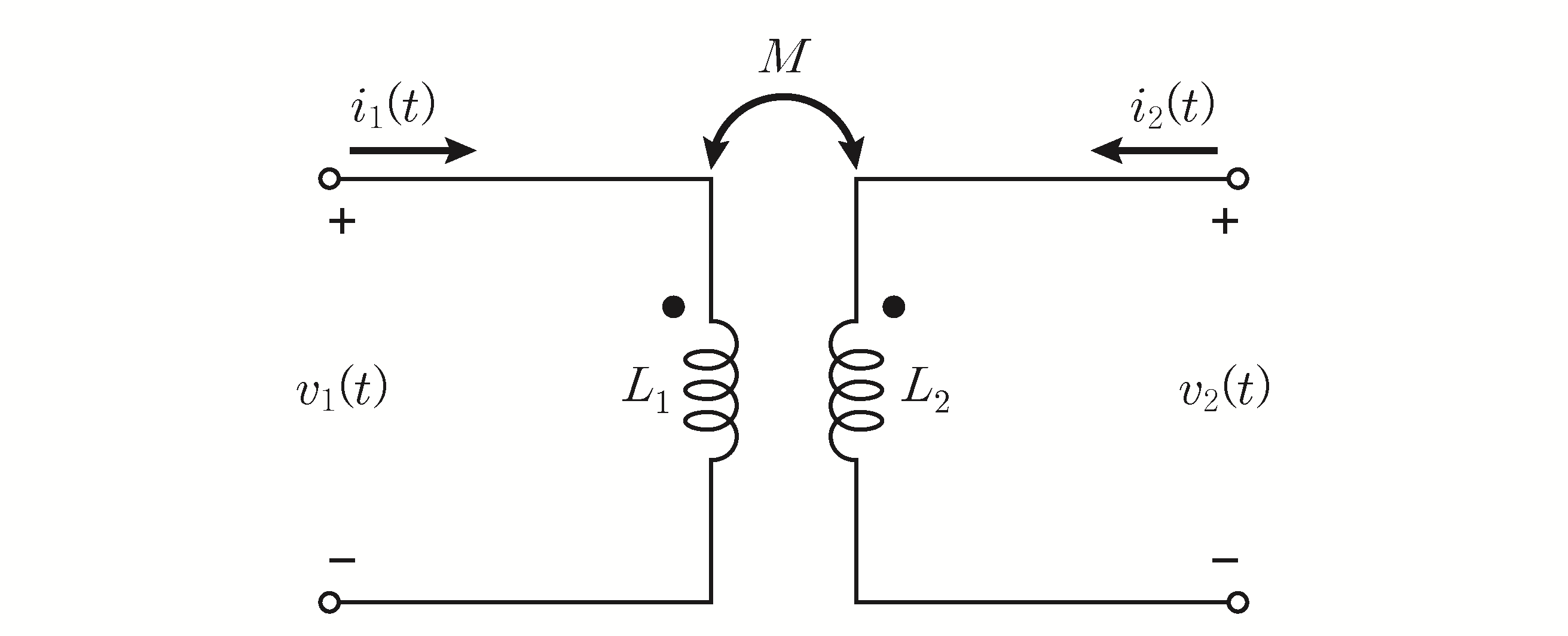

그림의 자기결합회로에 대한 설명으로 옳지 않은 것은?

전기이론

① $v_{1} (t) = L_{1} \frac{d i _{1} ( t )}{d t} + M \frac{d i _{2} ( t )}{d t}$ 의 관계가 성립한다.
② $v_{2} (t) = M \frac{d i _{1} ( t )}{d t} + L_{2} \frac{d i _{2} ( t )}{d t}$ 의 관계가 성립한다.
③각 코일의 쇄교자속은 $λ_{1} = L_{1} i_{1} + M i_{2}$ , $λ_{2} = M i_{1} + L_{2} i_{2}$ 이다.
④상호인덕턴스 M은 항상 $0 < L_{1} L_{2} < M$ 관계가 성립한다.

정답 보기

정답 ④ · 해설 보기

17.

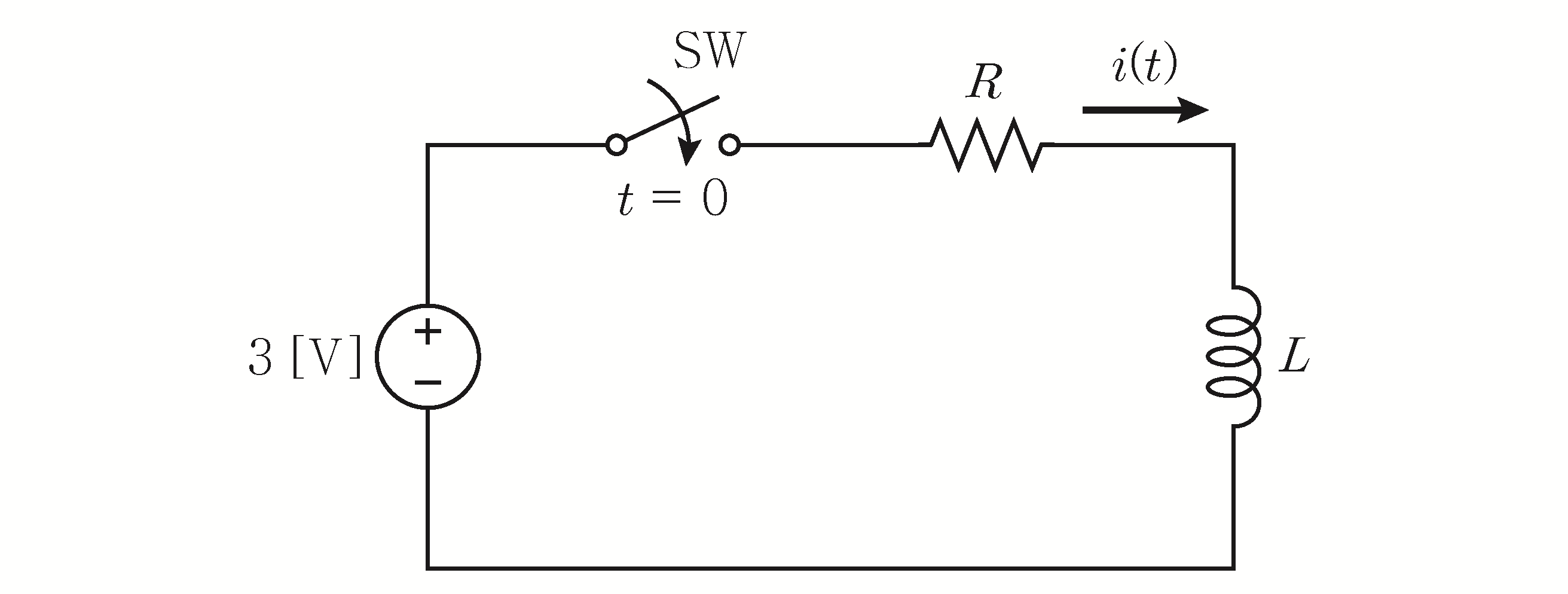

그림의

R L

회로에서 스위치 SW를

t = 0

에서 닫았을 때, 4초 후 회로에 흐르는 전류

i

가

2 (1 - e^{- 2})

[A]인 경우에 대한 설명으로 옳지 않은 것은?

전기이론

①저항 $R$ 은 1.5 [Ω]이다.
②인덕턴스 $L$ 은 4 [H]이다.
③회로의 시정수 $τ$ 는 2 [sec]이다.
④인덕터에 흐르는 전류는 순간적으로 변할 수 없다.

정답 보기

정답 ② · 해설 보기

18.

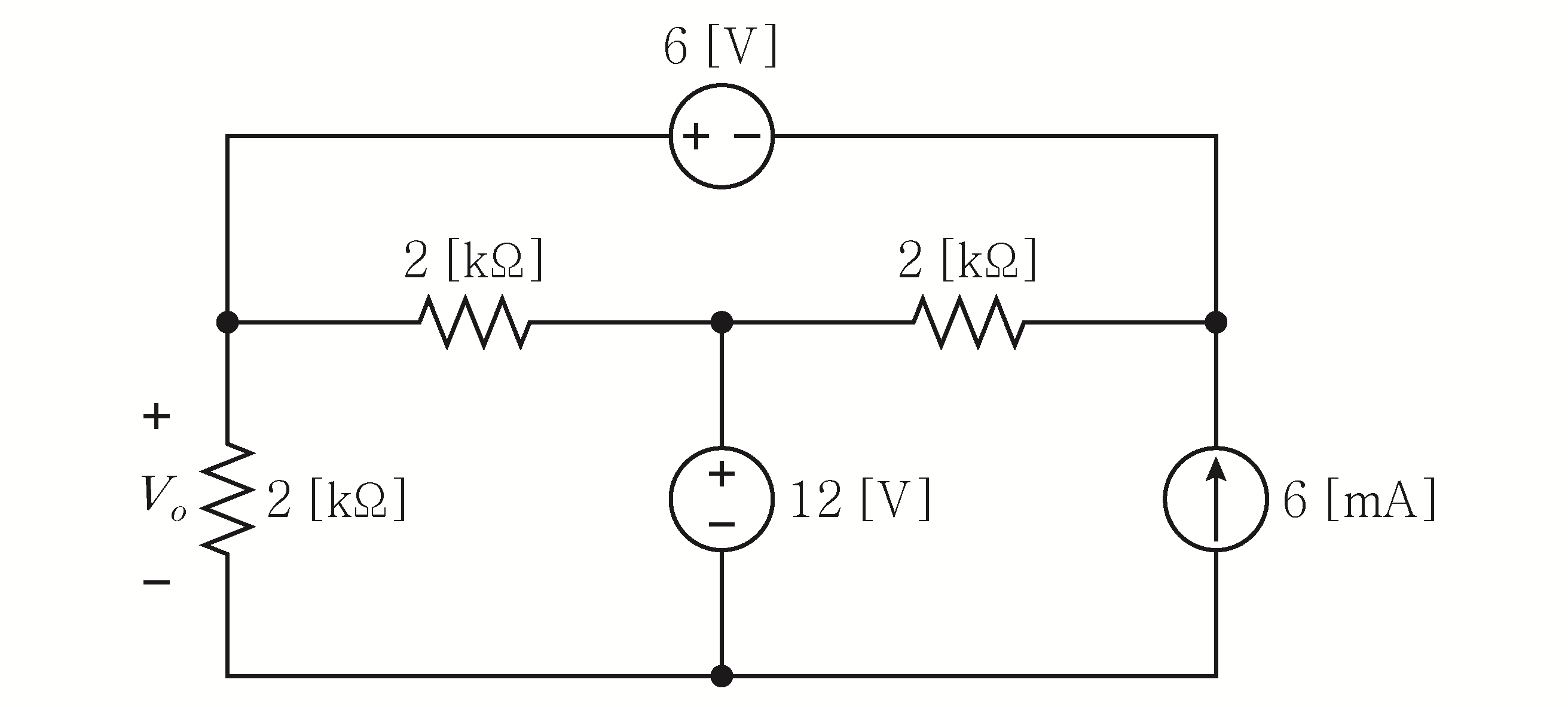

그림의 회로에서 전압

V_{o}

[V]는?

전기이론

①12
②14
③16
④18

정답 보기

정답 ② · 해설 보기

19.

지상역률 0.6, 120 [kVA]인 부하를 지상역률 0.8로 개선하기 위한 진상용 커패시터의 무효전력[kVAR]은? (단, 유효전력을 일정하게 유지한다)

전기이론

①42
②48
③70
④96

정답 보기

정답 ① · 해설 보기

20.

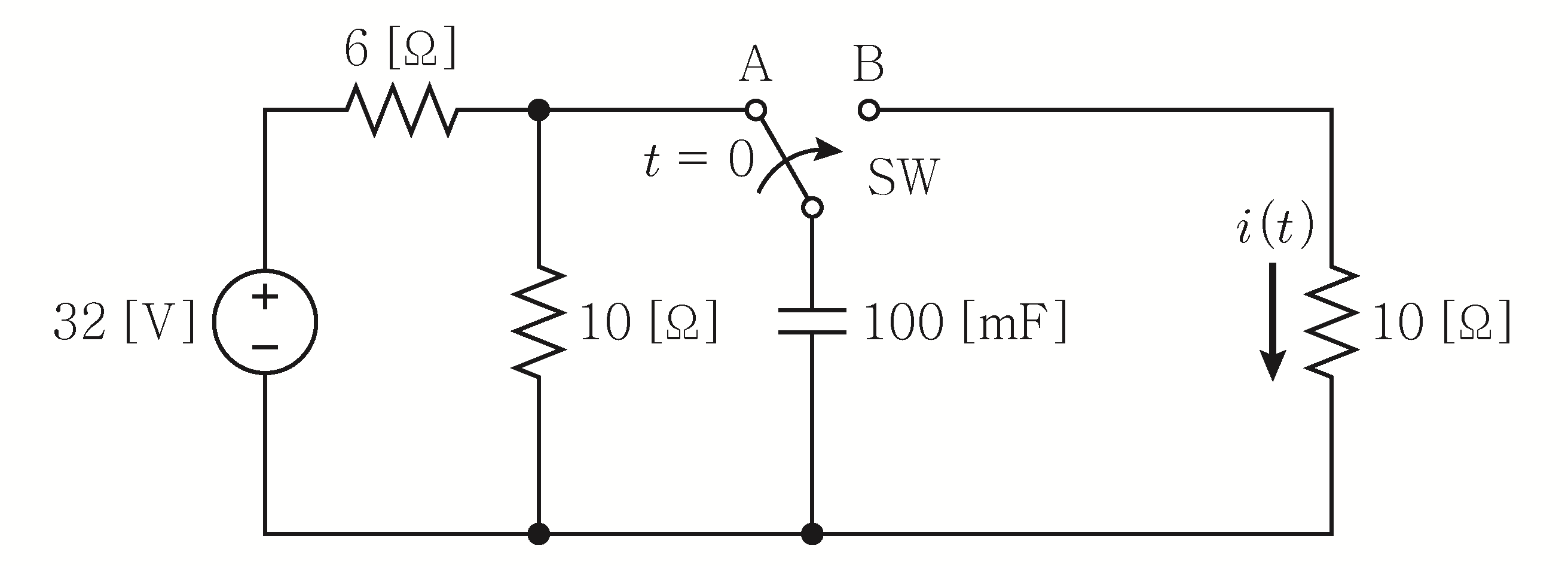

그림의 회로에서

t = 0

에서 스위치 SW가 A에서 B로 이동했다.

t > 0

구간에서, 전류

i (t)

[A]는? (단, 스위치 SW는 충분히 긴 시간 동안 A 위치에 있었다)

전기이론

① $e^{- t}$
② $e^{- 2 t}$
③ $2 e^{- t}$
④ $2 e^{- 2 t}$

정답 보기

정답 ③ · 해설 보기
