전압증폭기(voltage amplifier)로 사용하는 회로의 이상적인 입력저항과 출력저항 값으로 옳은 것은?

전자공학개론

①이상적인 입력저항은 ‘0’, 이상적인 출력저항은 무한대이다.
②이상적인 입력저항과 출력저항 모두 ‘0’이다.
③이상적인 입력저항과 출력저항 모두 무한대이다.
④이상적인 입력저항은 무한대, 이상적인 출력저항은 ‘0’이다.

정답 보기

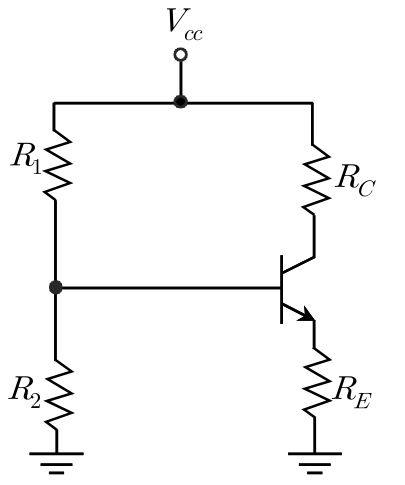

다음의 바이폴라 트랜지스터 증폭회로에서 콜렉터에 흐르는 전류의 값이 0.3 mA가 되게 하기 위한 바이어스 저항

R_{2}

의 값[kΩ]은?

(단,

V_{cc}

＝ 3 V,

V_{B E}

＝ 0.7 V,

R_{1}

＝ 20 kΩ,

R_{C}

＝ 3 kΩ,

R_{E}

＝ 1 kΩ 이며,

β

값이 매우 커

I_{E}

＝

I_{C}

라고 가정한다)

전자공학개론

①5
②10
③15
④20

정답 보기

정답 ② · 해설 보기

증폭회로의 전압 증폭도가 10인 경우, 전압 이득[dB]은?

전자공학개론

①0
②6
③12
④20

정답 보기

정답 ④ · 해설 보기

주파수 변조(FM) 방식에서 카슨의 법칙(Carson's rule)을 이용하여 변조된 신호의 대역폭을 구할 때 관계가 없는 것은?

전자공학개론

①반송파의 주파수
②변조파의 주파수
③주파수 편이
④변조 지수

정답 보기

정답 ① · 해설 보기

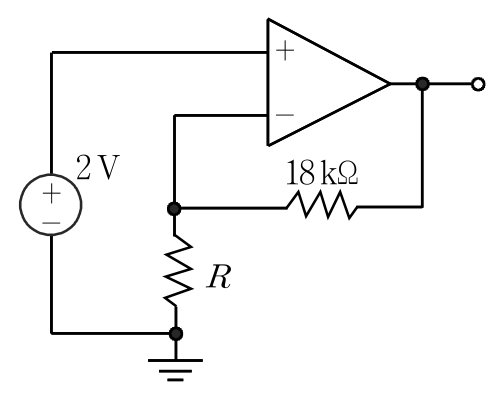

다음 회로에서 이상적인 연산증폭기(OP－amp)를 사용하였을 경우, 전압이득이 10일 때 저항

R

의 값[kΩ]은?

전자공학개론

①2
②1.8
③18
④20

정답 보기

정답 ① · 해설 보기

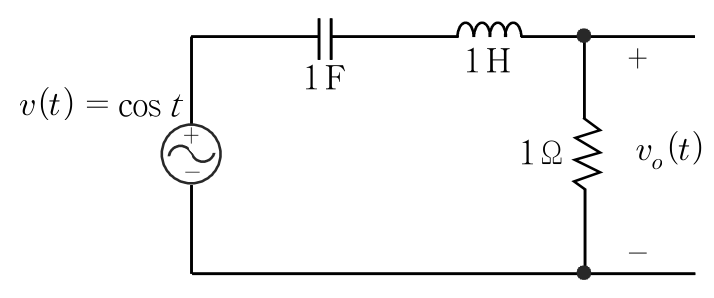

다음 회로에

v (t)

＝ cos t [V]의 신호가 인가되었다. 저항 1 [Ω]의 출력 전압

v_{o} (t)

[V]는?

전자공학개론

①cos t
②0
③0.5cos t
④－sin t

정답 보기

정답 ① · 해설 보기

‘don't care’ 상태를 포함한 부울 함수

F

를 다음과 같이 최소항(minterm)으로 표시하였을 때,

F

의 최소화된 부울식은?

$F (w, x, y, z) = \sum m (0, 1, 2, 3, 7, 8, 10) + d (5, 6, 11, 15)$

전자공학개론

① $F = x^{'} z^{'} + w^{'} x + w^{'} y z$
② $F = x^{'} z^{'} + w^{'} x$
③ $F = x^{'} z^{'} + w^{'} z + y z + w^{'} y$
④ $F = x^{'} z^{'} + w^{'} z$

정답 보기

정답 ④ · 해설 보기

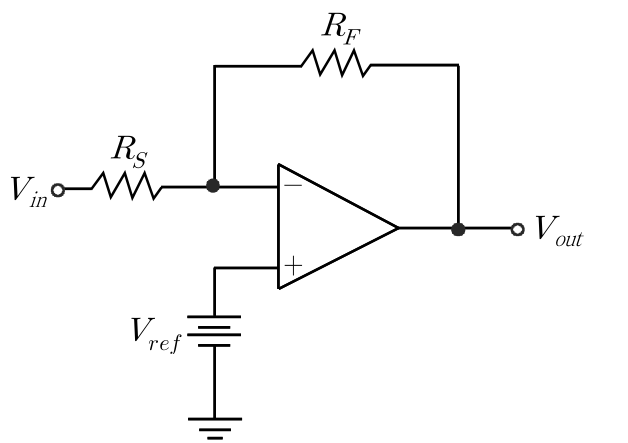

연산증폭기를 사용하여 어떤 신호에 직류전압을 더하거나 빼주는 회로를 레벨 시프터(level shifter) 회로라 한다. 다음 회로에서 출력전압

V

_out은?

전자공학개론

① $\frac{R _{F}}{R _{S}} V_{in} + V_{r e f}$
② $\frac{R _{F}}{R _{S}} V_{in} + (1 + \frac{R _{F}}{R _{S}}) V_{r e f}$
③ $- \frac{R _{F}}{R _{S}} V_{in} + (1 + \frac{R _{F}}{R _{S}}) V_{r e f}$
④ $- \frac{R _{F}}{R _{S}} V_{in} + V_{r e f}$

정답 보기

정답 ③ · 해설 보기

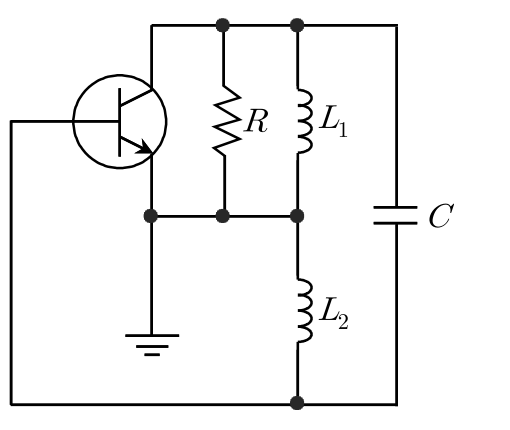

다음 발진회로의 발진주파수로 옳은 것은?

전자공학개론

① $ω_{0} = \frac{1}{( L _{1} L _{2} / ( L _{1} + L _{2} )) C}$
② $ω_{0} = \frac{1}{( L _{1} + L _{2} ) C}$
③ $ω_{0} = \frac{1}{L _{1} L _{2} C}$
④ $ω_{0} = \frac{1}{(( L _{1} + L _{2} ) / L _{1} L _{2} ) C}$

정답 보기

정답 ② · 해설 보기

10.

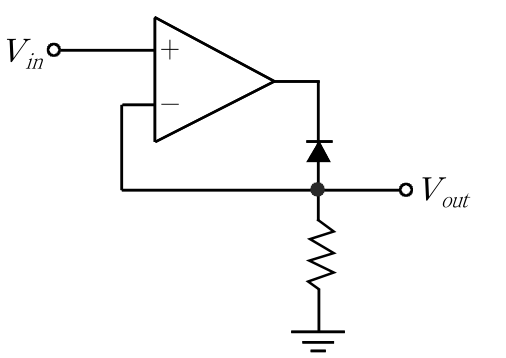

다음의 정밀반파정류기 회로에서

V

_out과

V

_in의 관계로 옳은 것은?

전자공학개론

① $V$ _in ≥ 0일때 $V$ _out ＝ $V$ _in, $V$ _in < 0일때 $V$ _out ＝ 0
② $V$ _in ≥ 0일때 $V$ _out ＝－ $V$ _in, $V$ _in < 0일때 $V$ _out ＝ 0
③ $V$ _in ≥ 0일때 $V$ _out ＝ 0, $V$ _in < 0일때 $V$ _out ＝－ $V$ _in
④ $V$ _in ≥ 0일때 $V$ _out ＝ 0, $V$ _in < 0일때 $V$ _out ＝ $V$ _in

정답 보기

정답 ④ · 해설 보기

11.

다음의 카르노 맵(Karnaugh map)으로 표현된

F

의 최소화된 부울식은?

$w x$ $y z$	00	01	11	10
00		1	1
01	1	1	1	1
11	1		1	1
10			1

전자공학개론

① $F = x y^{'} + y^{'} z + x^{'} z$
② $F = x y^{'} + x^{'} z + w x$
③ $F = y^{'} z + w x + w z$
④ $F = y^{'} z + x^{'} z + w x$

정답 보기

정답 ② · 해설 보기

12.

계단형 pn접합의 공간전하영역 폭과 전위장벽의 관계는?

전자공학개론

①공간전하영역 폭은 전위장벽의 $\frac{1}{3}$ 승에 비례한다.
②공간전하영역 폭은 전위장벽의 $- \frac{1}{3}$ 승에 비례한다.
③공간전하영역 폭은 전위장벽의 $\frac{1}{2}$ 승에 비례한다.
④공간전하영역 폭은 전위장벽의 $- \frac{1}{2}$ 승에 비례한다.

정답 보기

정답 ③ · 해설 보기

13.

인터넷 프로토콜과 동작 계층에 대한 연결로 옳지 않은 것으로만 묶은 것은?

ㄱ. FTP － 응용 계층

ㄴ. PPP － 네트워크 계층

ㄷ. IP － 데이터링크 계층

ㄹ. UDP － 트랜스포트 계층

전자공학개론

①ㄱ, ㄴ
②ㄴ, ㄷ
③ㄷ, ㄹ
④ㄴ, ㄹ

정답 보기

정답 ② · 해설 보기

14.

부울 대수 관계로 옳지 않은 것으로만 묶은 것은?

ㄱ. (AB ＋ C'D')' ＝ (A' ＋ B')(C ＋ D)

ㄴ. AB ＋ ABCD ＝ AB

ㄷ. ABC' ＋ ABD' ＝ AB ＋ C'D'

ㄹ. (A' ＋ B (C' ＋ D))' ＝ AB' ＋ AC'D

전자공학개론

①ㄱ, ㄷ
②ㄴ, ㄷ
③ㄴ, ㄹ
④ㄷ, ㄹ

정답 보기

정답 ④ · 해설 보기

15.

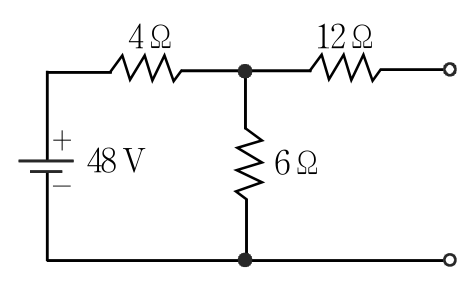

다음 회로를 테브넌 등가회로로 변환하면 등가전압[V]은?

전자공학개론

①24
②28.8
③16
④8

정답 보기

정답 ② · 해설 보기

16.

전압계와 전류계를 이용하여 소자의 전압과 전류를 측정하고자 할 때 측정 방법으로 옳은 것은?

전자공학개론

①전압계는 소자와 병렬, 전류계는 소자와 직렬로 연결한다.
②전압계는 소자와 직렬, 전류계는 소자와 병렬로 연결한다.
③전압계와 전류계 모두 소자와 병렬로 연결한다.
④전압계와 전류계 모두 소자와 직렬로 연결한다.

정답 보기

정답 ① · 해설 보기

17.

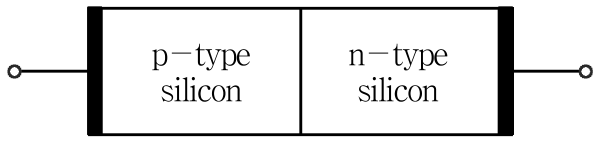

다음 그림의 실리콘 pn접합 다이오드에 대한 설명으로 옳은 것은?

전자공학개론

①p형에 음의 전압, n형에 양의 전압을 인가할 때, 다이오드는 도통 상태가 된다.
②도통 상태에서는 n형의 다수캐리어인 전자로 구성된 전자 전류 성분만 흐르게 된다.
③도통 상태에서 다이오드에 흐르는 전류는 인가된 전압의 제곱에 비례한다.
④도통 상태에서 온도가 올라가면 다이오드에 흐르는 전류는 증가한다.

정답 보기

정답 ④ · 해설 보기

18.

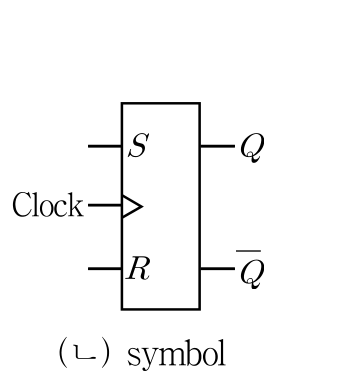

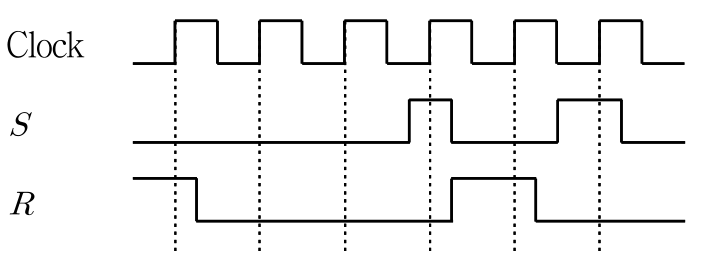

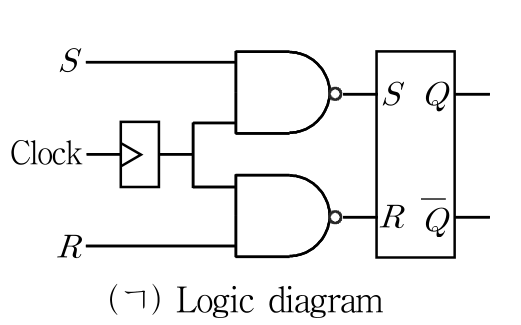

다음은 양의 에지－트리거된

S R

플립플롭의 동작 파형 중 클럭에 동기된 출력 파형

Q

를 나타낸 그림이다. 주어진

S

와

R

에 대한

Q

의 파형으로 옳은 것은?

전자공학개론

정답 보기

정답 ③ · 해설 보기

19.

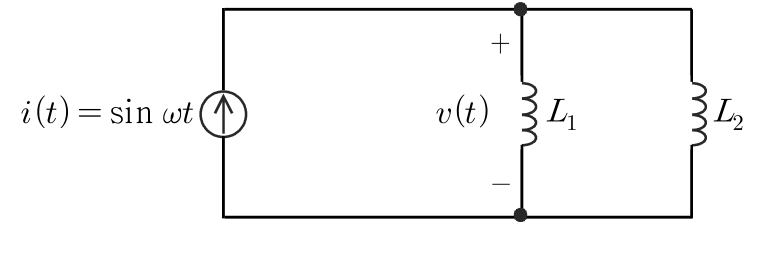

다음 회로에서 전압

v (t)

는?

전자공학개론

① $\frac{ω c o s ω t}{L _{1} + L _{2}}$
② $\frac{ω c o s ω t}{1/ L _{1} + 1/ L _{2}}$
③ $\frac{- ω c o s ω t}{L _{1} L _{2}}$
④ $\frac{- ω c o s ω t}{1/ L _{1} + 1/ L _{2}}$

정답 보기

정답 ② · 해설 보기

20.

여러 종류의 전자 소자에 대한 설명으로 옳지 않은 것은?

전자공학개론

①발광 다이오드는 도핑되는 불순물의 종류에 따라 다양한 색깔의 빛을 방출한다.
②MOSFET에서 채널 길이가 짧아지면 드레인전류량은 증가한다.
③제너 다이오드에서 불순물 도핑농도를 매우 낮게 하면 항복전압은 감소한다.
④npn 트랜지스터에서 베이스와 에미터를 순방향으로 바이어스 시키면 베이스와 에미터사이의 공핍층은 좁아진다.

정답 보기

정답 ③ · 해설 보기
