9급 지방직 전자공학개론 2022년 기출문제

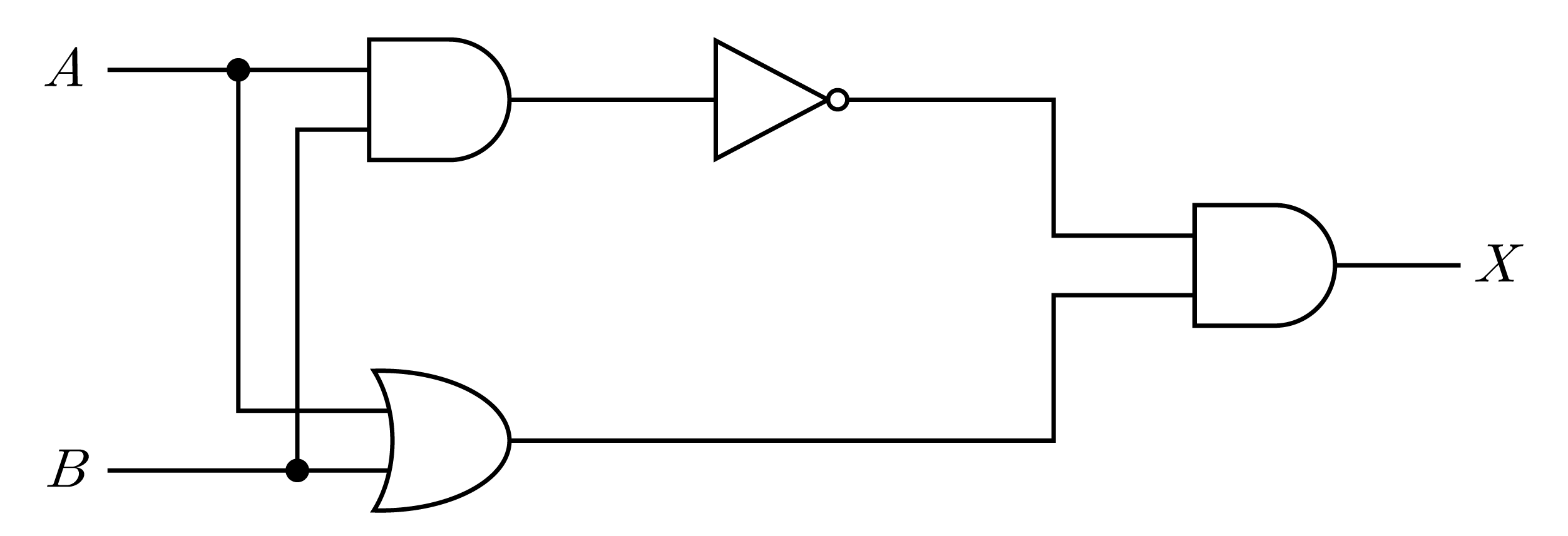

다음 논리 회로에서 출력 $X$의 논리식은?

다음 카르노 맵(Karnaugh map)과 일치하는 논리식은?

$BC$ $A$	00	01	11	10
0	1	1	1	1
1	0	0	1	0

인덕터와 커패시터에 대한 설명으로 옳지 않은 것은?

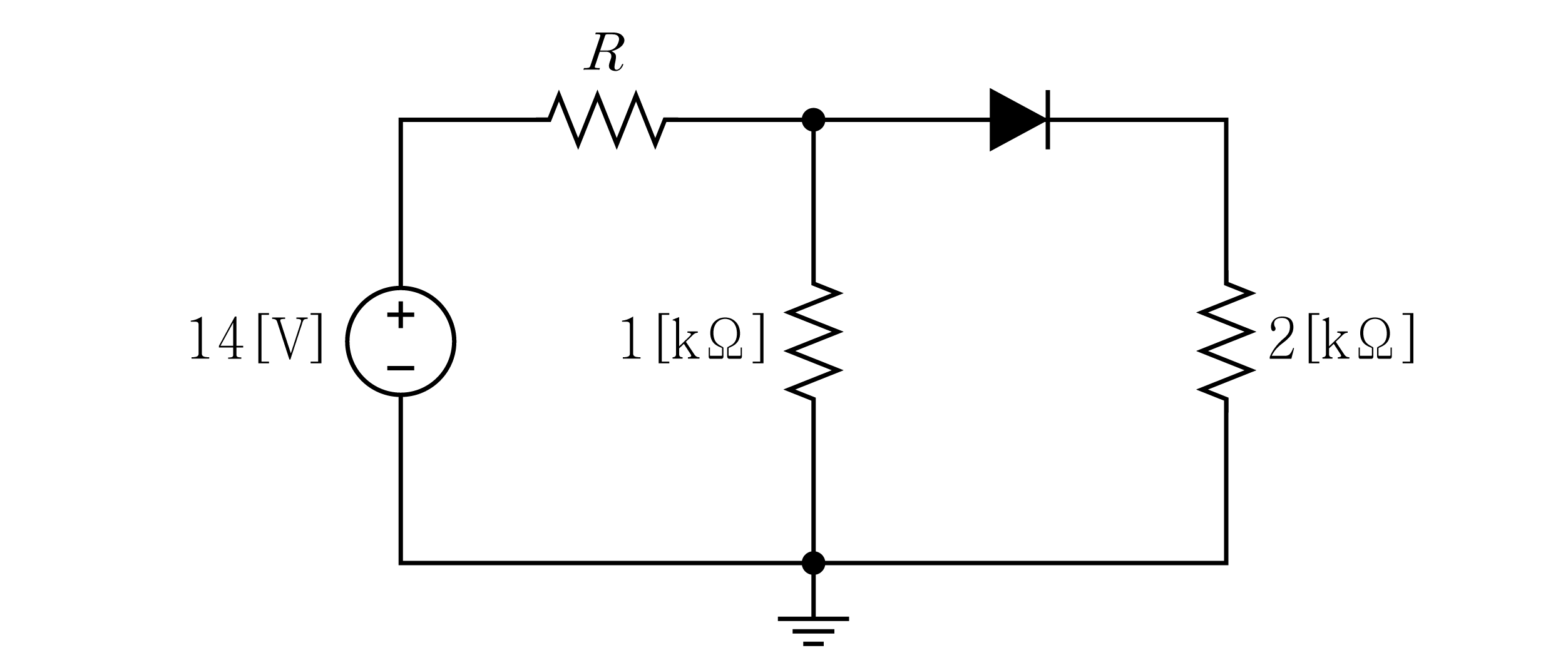

다음 회로에서 2 [kΩ] 저항에 전류가 흐르지 않도록 하는 저항 $R$ [kΩ]은? (단, 다이오드의 순방향 전압 강하는 0.7 [V]이고 저항 성분은 무시한다)

슈미트 트리거 회로의 특성으로 옳지 않은 것은?

부하가 저항 $R$인 반파정류회로에 대한 설명으로 옳지 않은 것은? (단, 전원전압은 $v_s(t)=\sqrt{2}V\sin \omega t$ [V]이고, 다이오드는 이상적인 소자이다)

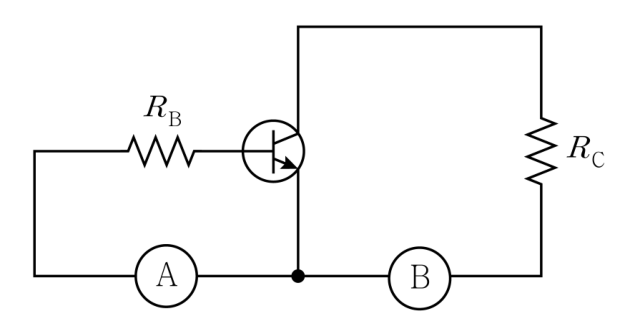

다음 트랜지스터 회로에 순방향 바이어스 전원을 연결할 때 전원 A와 B의 연결 방향으로 옳은 것은?

A B

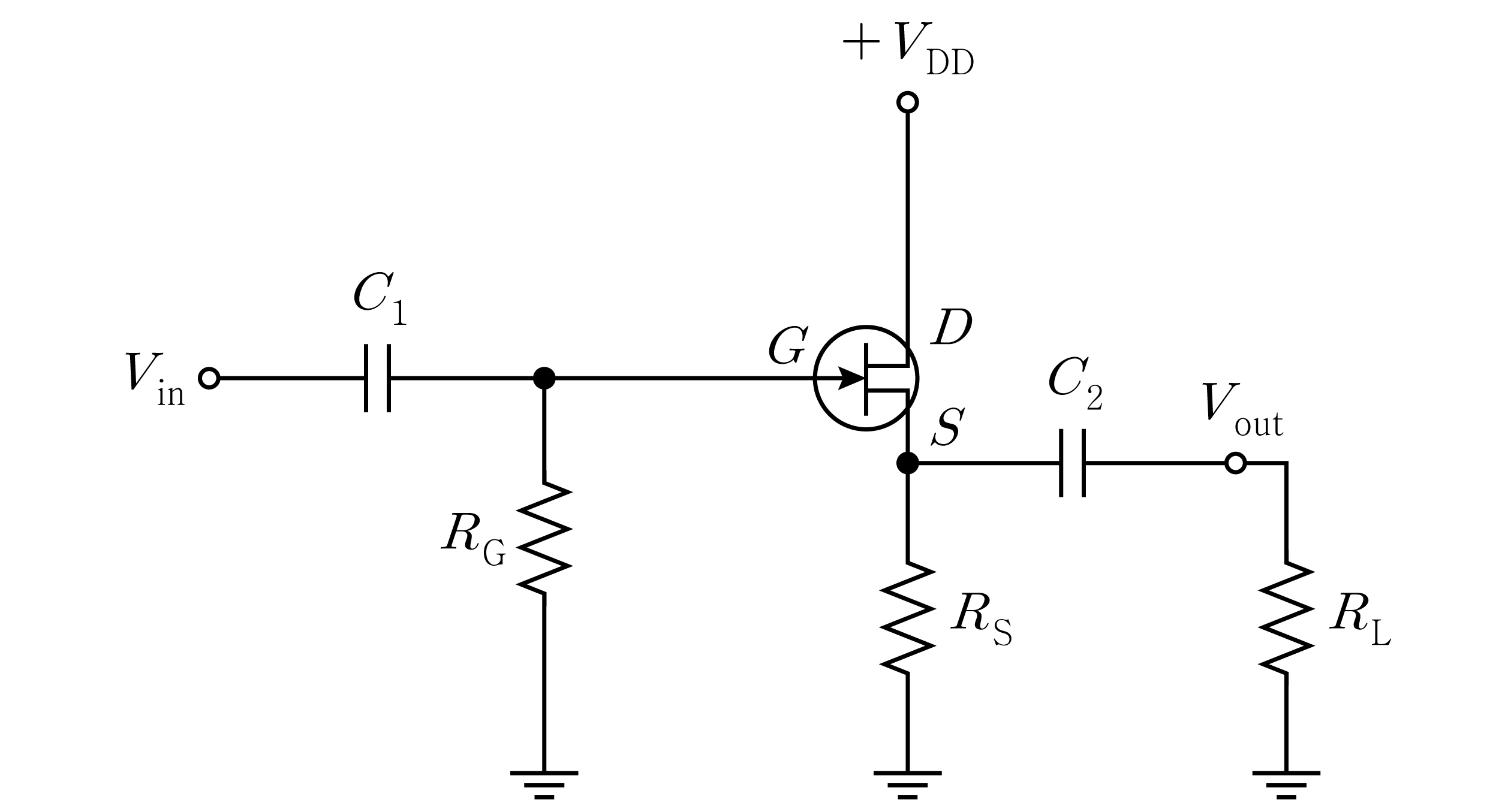

다음 회로에 대한 설명으로 옳지 않은 것은?

2진 코드에 대한 설명으로 옳지 않은 것은?

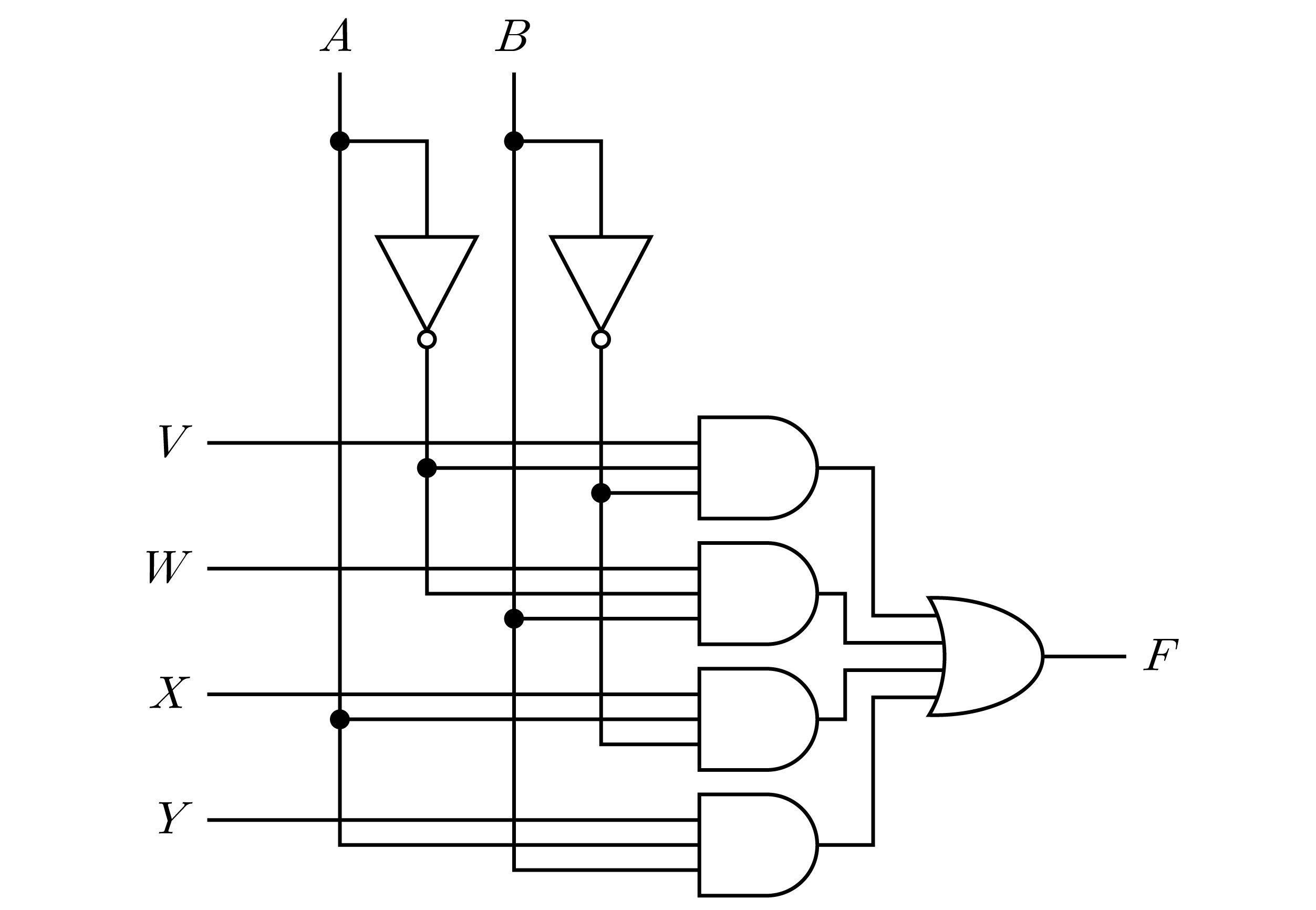

다음 논리 회로에서 출력 $F$가 1이 되는 입력 $AB$와 $VWXY$의 값은?

$AB$ $VWXY$

다음 달링턴(darlington) 회로에 대한 설명으로 옳은 것은?

보드(Bode) 선도에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 보드 선도는 입력신호의 각 주파수 $\omega$에 대한 전달함수(transfer function) G($\mathrm{j}\omega$)의 크기([dB])와 위상([degree])의 변화를 나타낸 그래프로서 근사적으로 표현 가능하다.

ㄴ. G($\mathrm{j}\omega$) ＝ K이고 K가 음의 상수라면 보드 선도의 크기는 $20{\log }_{10}\left|\mathrm{K}\right|$로 표현되고, 위상은 180 °로 일정하다.

ㄷ. G($\mathrm{j}\omega$) ＝ $\mathrm{j}\omega$라면 보드 선도의 크기는 $20{\log }_{10}\omega$로 표현되고, 위상은 90 °로 일정하다.

ㄹ. G($\mathrm{j}\omega$) ＝ ${\left(\frac{1}{1+\mathrm{j}\omega /{\omega }_{\mathrm{c}}}\right)}^2$일 때 $\omega \gg {\omega }_{\mathrm{c}}$인 고주파 영역에서 근사화된 보드 선도 크기의 기울기는 －40 [dB/decade]이다.

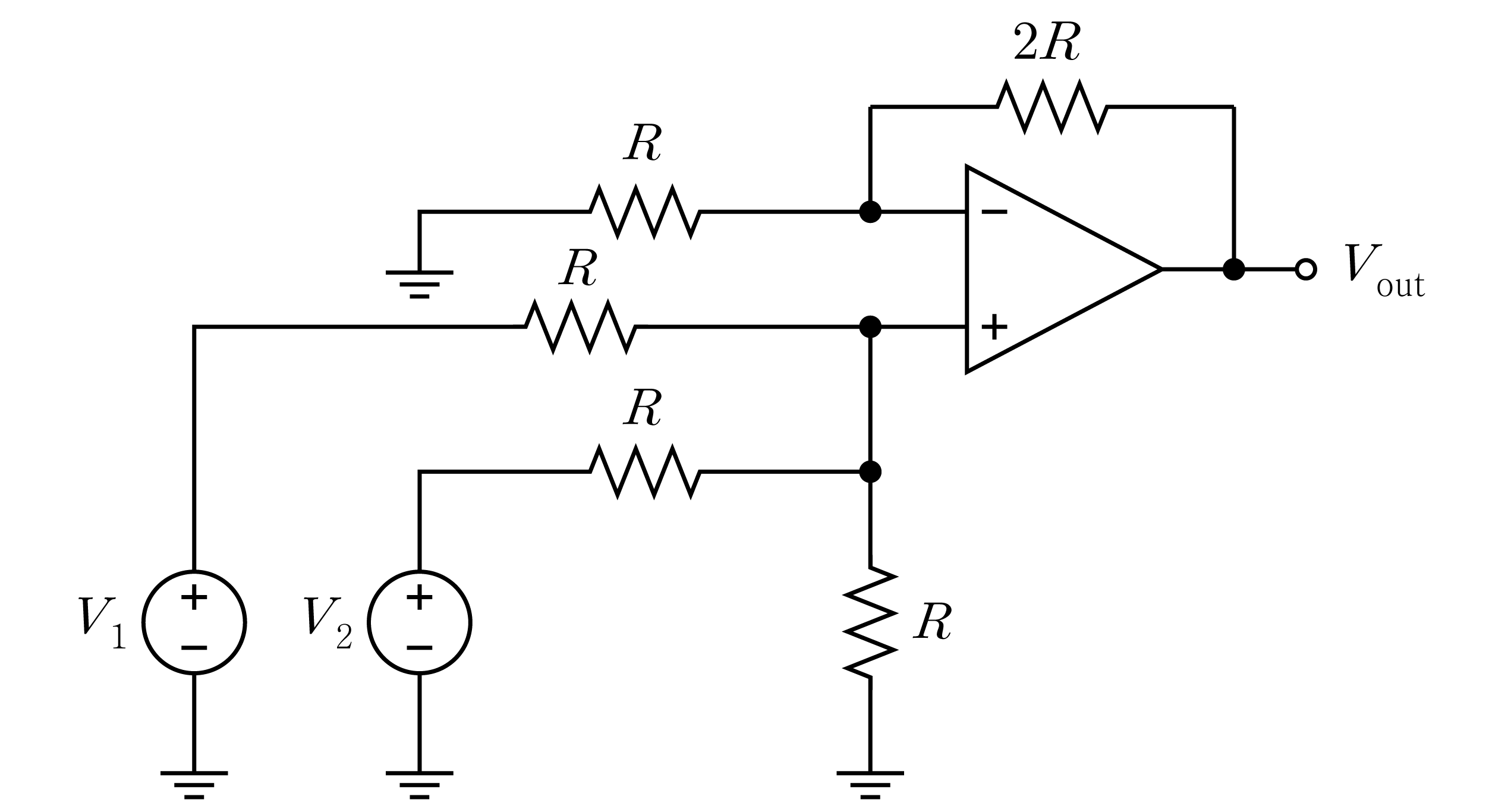

다음 연산증폭기 회로에서 출력전압 $V_{\mathrm{out}}$ [V]은? (단, 연산증폭기는 이상적인 소자이다)

TCP(Transmission Control Protocol)와 UDP(User Datagram Protocol)에 대한 설명으로 옳지 않은 것은?

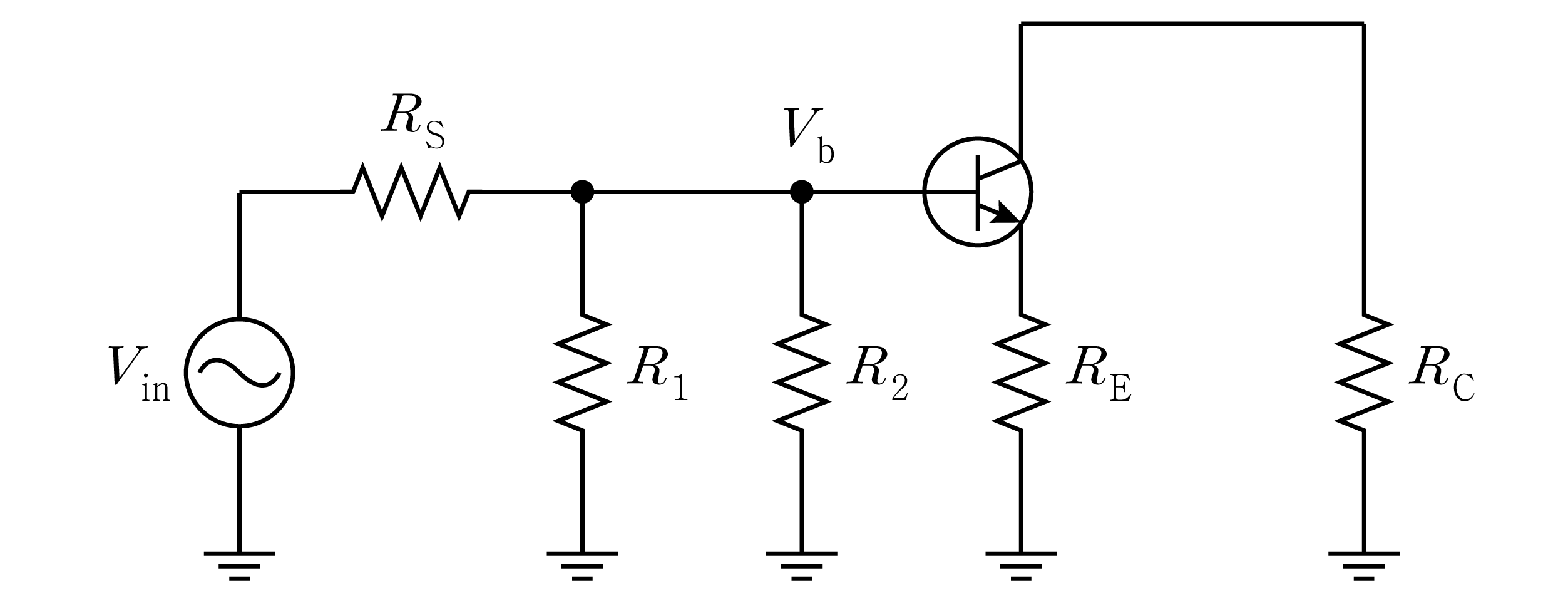

다음 증폭기의 교류 등가 회로에서 베이스 전압 $V_{\mathrm{b}}$ [mV]는? (단, 교류 에미터 저항 ${r^{\prime }}_{\mathrm{e}}$ ＝ 10 [Ω], ${\beta }_{\mathrm{ac}}$ ＝ 100, $V_{\mathrm{in}}$ ＝ 20 [mV], $R_{\mathrm{S}}$ ＝ 10 [kΩ], $R_1$ ＝ 20 [kΩ], $R_2$ ＝ 40 [kΩ], $R_{\mathrm{E}}$ ＝ 390 [Ω], $R_{\mathrm{C}}$ ＝ 10 [kΩ]이다)

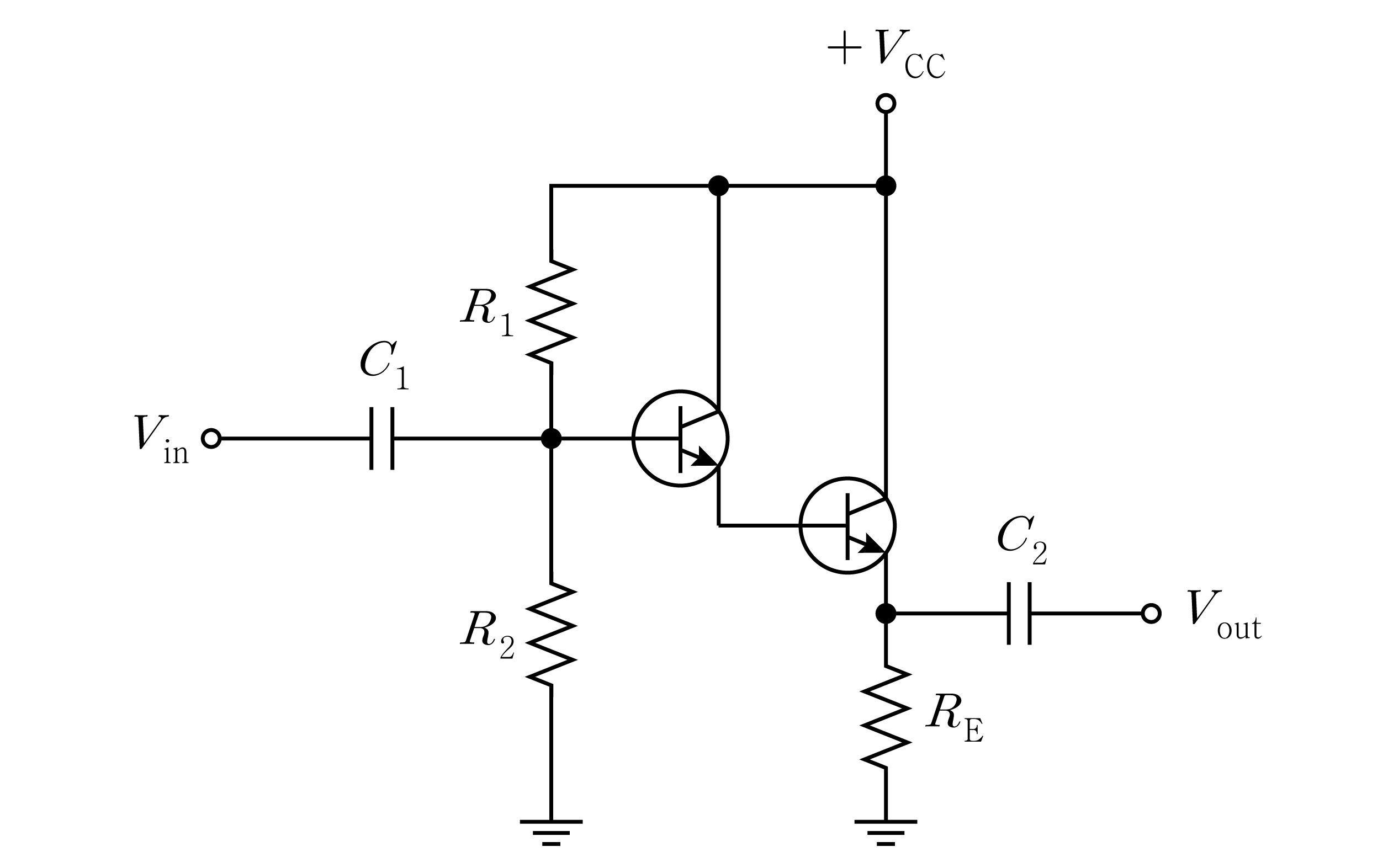

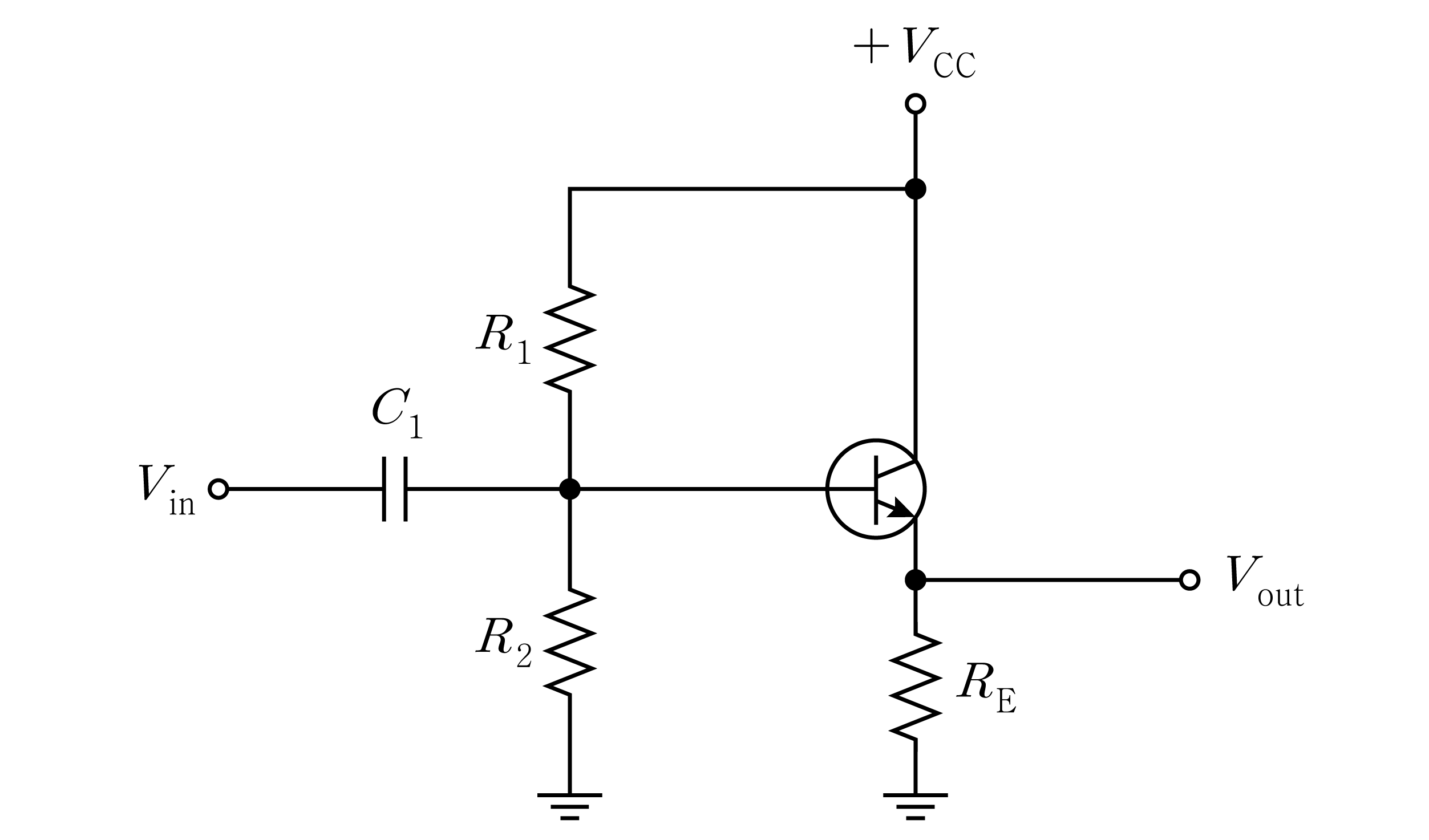

다음 증폭기 회로에서 전류이득은? (단, 교류 에미터 저항 ${r^{\prime }}_{\mathrm{e}}$ ＝ 0 [Ω], 전압이득 $A_v\simeq 1$, ${\beta }_{\mathrm{ac}}$ ＝ 200, $V_{\mathrm{CC}}$ ＝ 10 [V], $R_1$ ＝ 100 [kΩ], $R_2$ ＝ 100 [kΩ], $R_{\mathrm{E}}$ ＝ 1 [kΩ]이다)

시간축의 한 칸을 5 [$\mu$s]로 설정한 오실로스코프로 측정된 정현파(sinusoidal wave) 전압 신호가 오실로스코프 시간축의 네 칸에 걸쳐 반 주기를 형성하였다. 측정된 정현파 전압 신호의 각 주파수(angular frequency) [rad/s]는?

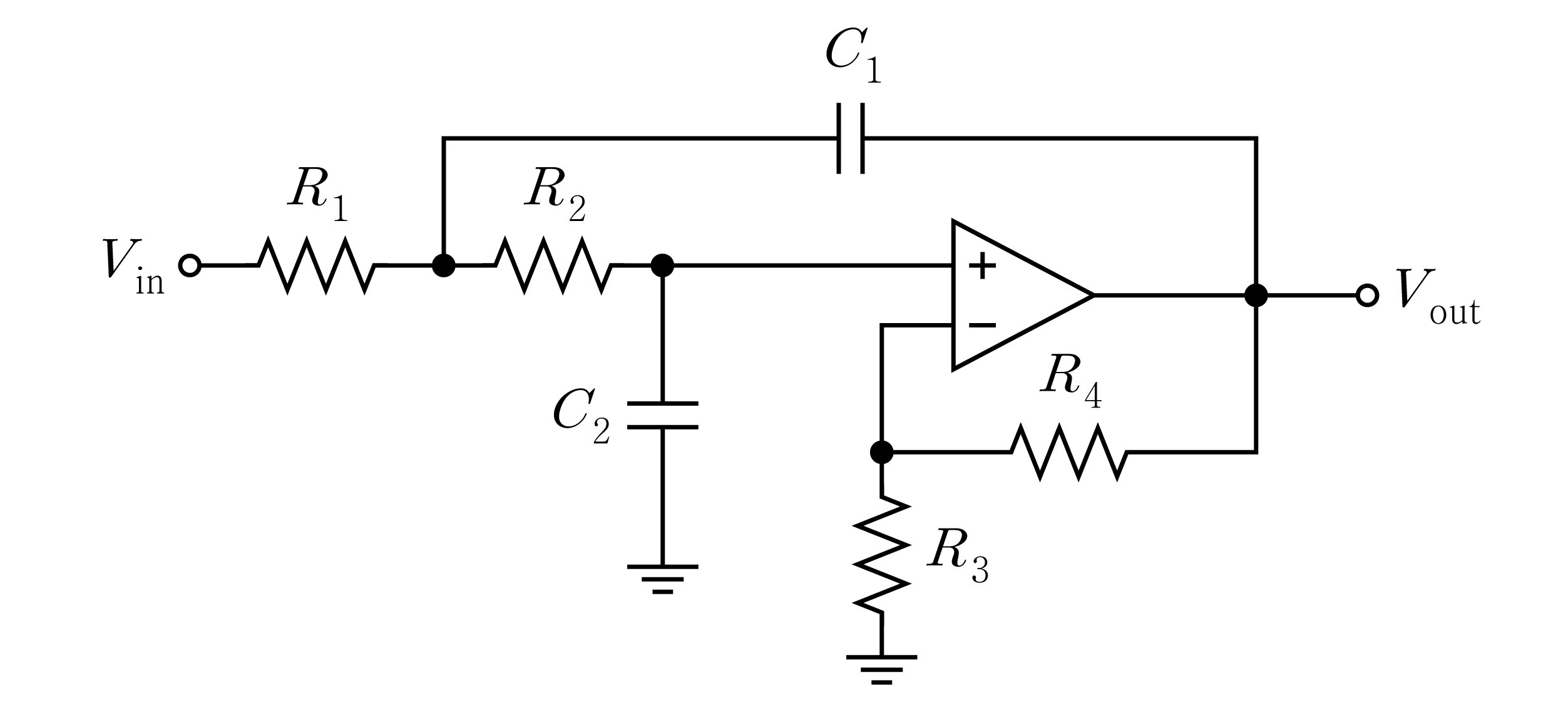

다음 회로의 임계주파수 $f_c$ [Hz]와 근사 버터워스(Butterworth) 특성을 갖기 위한 $R_4$ [kΩ]는? (단, $R_1$ ＝ $R_2$, $C_1$ ＝ $C_2$, $R_3$ ＝ 1 [kΩ]이다)

$f_c$ $R_4$

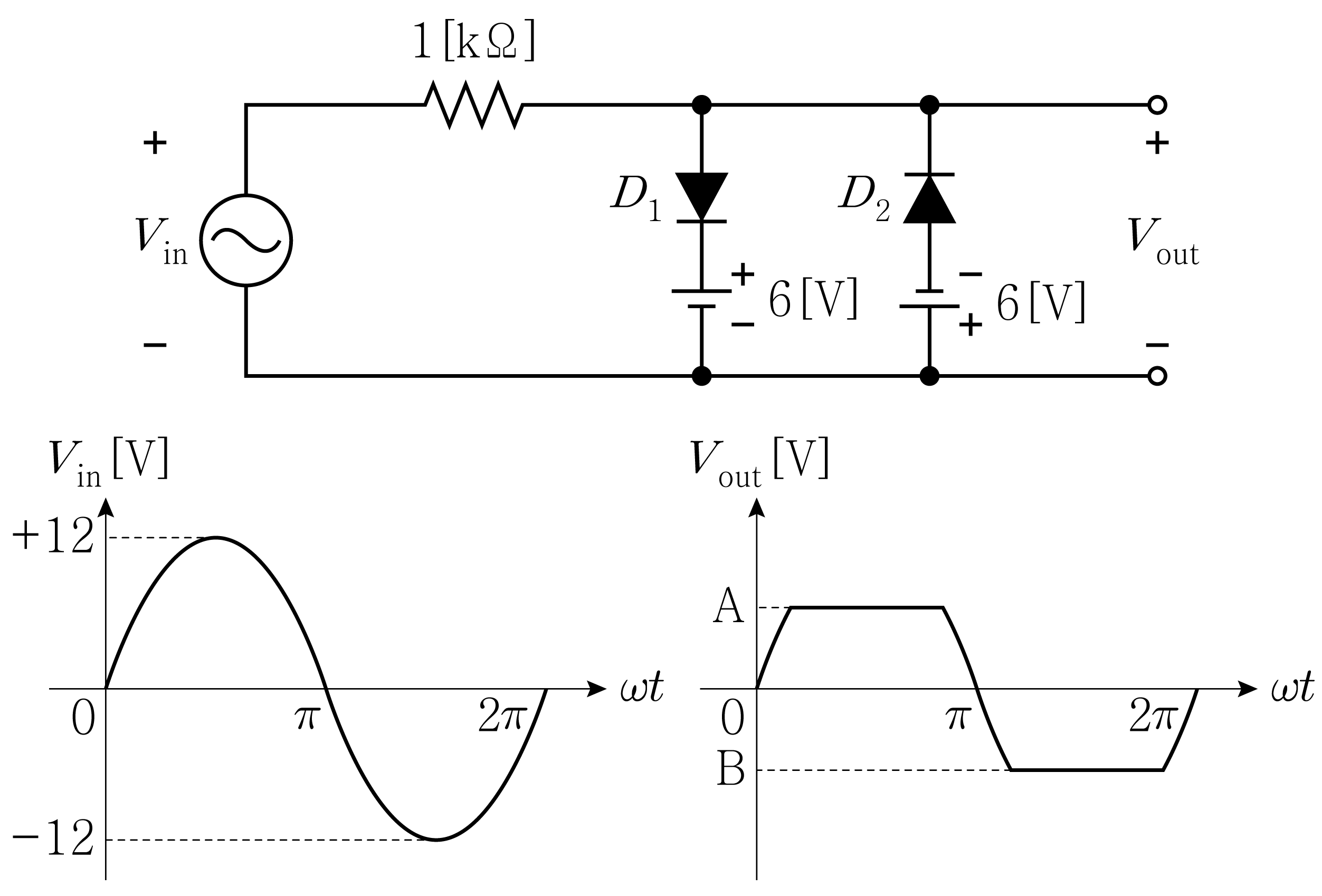

다음은 양(＋)의 리미터(limiter)와 음(－)의 리미터를 혼합한 회로이다. 입력신호($V_{\mathrm{in}}$)를 인가했을 때, 출력신호($V_{\mathrm{out}}$)에 표시된 A [V]와 B [V]의 값은? (단, 다이오드의 순방향 전압 강하는 0.7 [V]이고 저항 성분은 무시한다)

A B

전압 조정기(voltage regulator)에 대한 설명으로 옳지 않은 것은?
