9급 지방직 전자공학개론 2024년 기출문제

시행 2024-06-22 · 책형 C · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2024 9급 지방직 전과목

15 [Ω]의 내부 등가 저항을 갖는 전기기기에

v (t) = 1202 sin (wt)

[V]의 교류 전압을 인가할 때, 전기기기에 흐르는 전류의 실횻값[A]과 순시 전류[A]는?

실횻값 순시 전류

전자공학개론

① $8$ $8 sin (wt)$
② $8$ $82 sin (wt)$
③ $82$ $8 sin (wt)$
④ $82$ $82 sin (wt)$

정답 보기

정답 ② · 해설 보기

최대 260개를 계수할 수 있는 카운터를 설계할 때, 필요한 플립플롭(flip-flop)의 최소 개수는?

전자공학개론

①6
②7
③8
④9

정답 보기

정답 ④ · 해설 보기

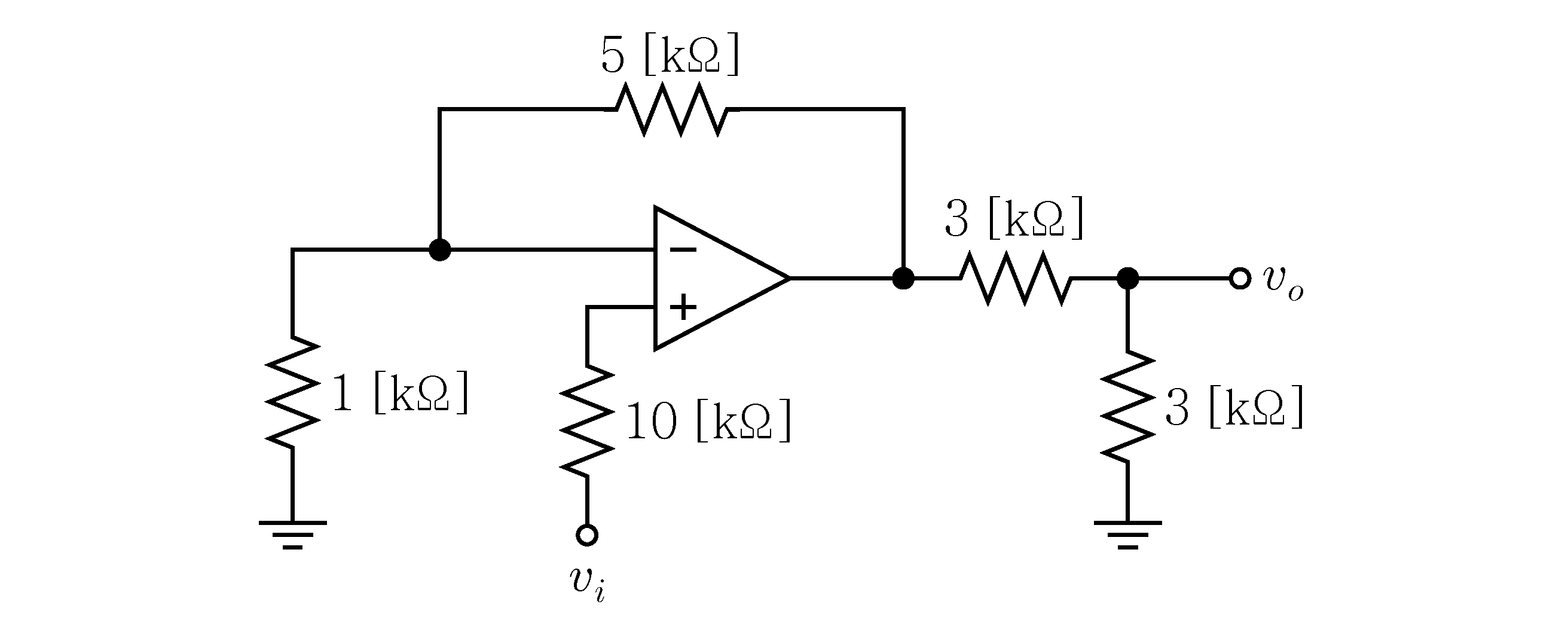

다음 연산증폭기에서 전압이득

\frac{v _{o}}{v _{i}}

는? (단, 연산증폭기는 이상적이다)

전자공학개론

①2
②3
③4
④5

정답 보기

정답 ② · 해설 보기

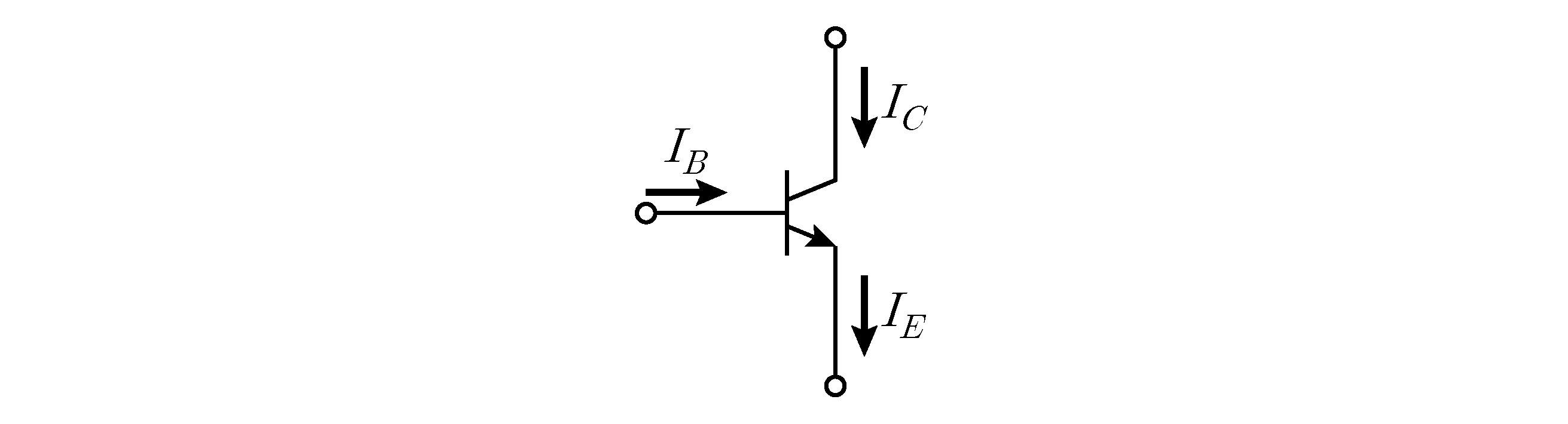

BJT 전류를 표기한 회로가 다음과 같을 때, 직류모드에서 이미터 전류

I_{E}

와 컬렉터 전류

I_{C}

의 관계식으로 옳은 것은? (단,

α

＝

$\frac{β}{β + 1}$ ,

β

＝

\frac{I _{C}}{I _{B}}

이다)

전자공학개론

① $I_{E}$ ＝ $α I_{C}$
② $I_{E}$ ＝ $\frac{1}{α} I_{C}$
③ $I_{E}$ ＝ $(α + 1) I_{C}$
④ $I_{E}$ ＝ $\frac{1}{α + 1} I_{C}$

정답 보기

정답 ② · 해설 보기

다음 카르노 맵(Karnaugh map)과 일치하는 논리식은?

$A$ $B C$	0	1
00	0	1
01	0	0
11	1	0
10	1	1

전자공학개론

① $A B$ ＋ $A C$
② $A B$ ＋ $B C$
③ $A B$ ＋ $B C$
④ $A B$ ＋ $A C$

정답 보기

정답 ④ · 해설 보기

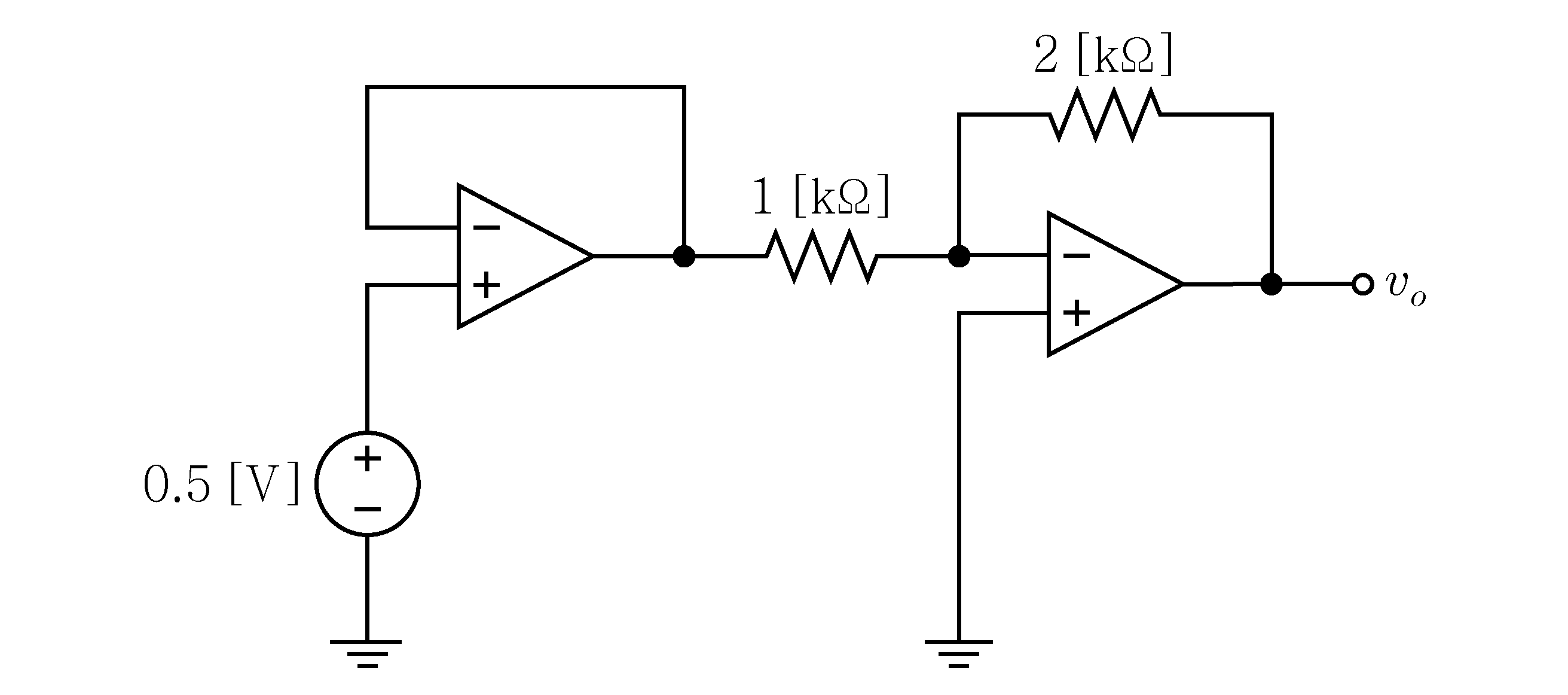

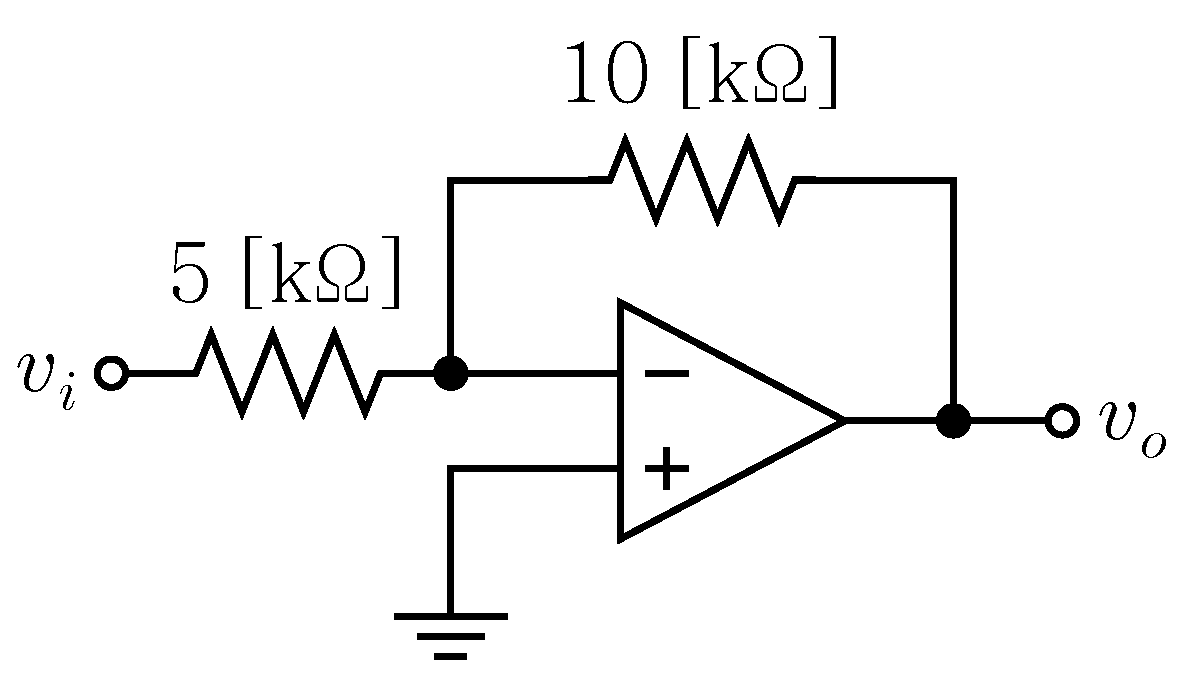

다음 연산증폭기 회로에서 출력전압

v_{o}

[V]는? (단, 연산증폭기는 이상적이다)

전자공학개론

①－1.5
②－1.0
③1.0
④1.5

정답 보기

정답 ② · 해설 보기

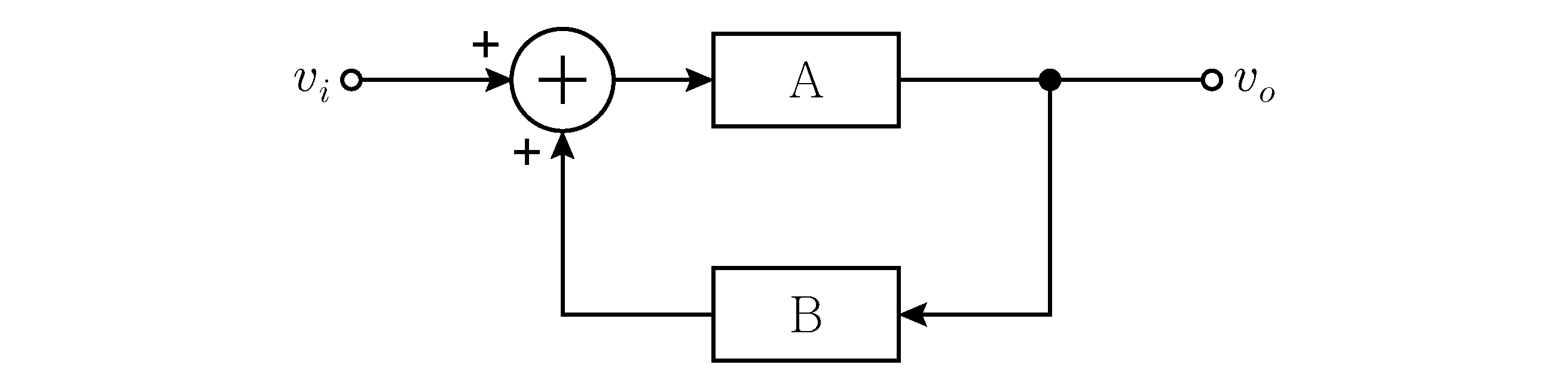

다음 궤환회로에서 발진조건은? (단,

v_{i}

는 입력,

v_{o}

는 출력, A, B는 각 부분의 전달함수이다)

전자공학개론

①AB ＝ $1∠ - 180^{\circ}$
②AB ＝ $1∠0^{\circ}$
③AB ＝ $0∠ - 180^{\circ}$
④AB ＝ $0∠0^{\circ}$

정답 보기

정답 ② · 해설 보기

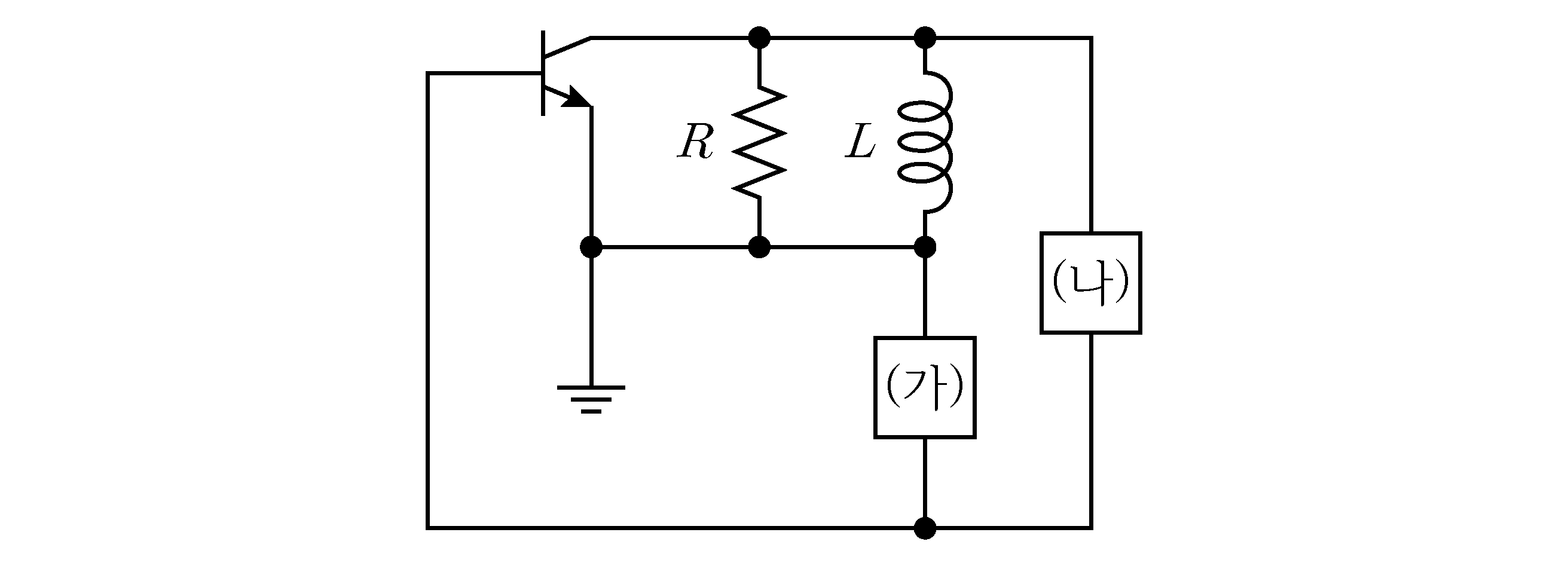

다음 하틀리(Hartley) 발진기를 구성하기 위한 회로에서 (가)와 (나)에 알맞은 소자는? (단,

R

L

C

는 각각 저항, 인덕터, 커패시터이다)

(가) (나)

전자공학개론

① $L$ $L$
② $C$ $C$
③ $L$ $C$
④ $C$ $L$

정답 보기

정답 ③ · 해설 보기

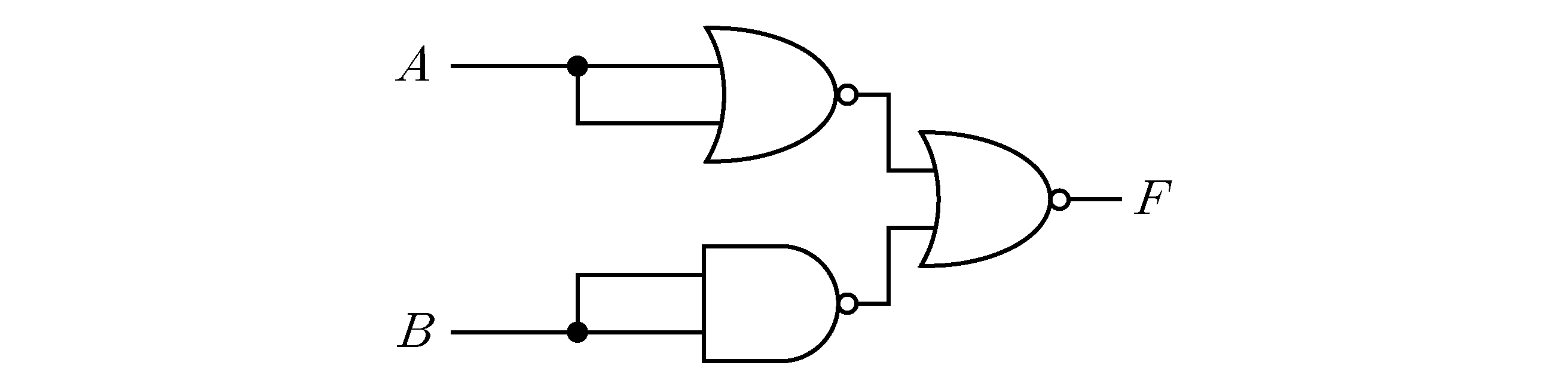

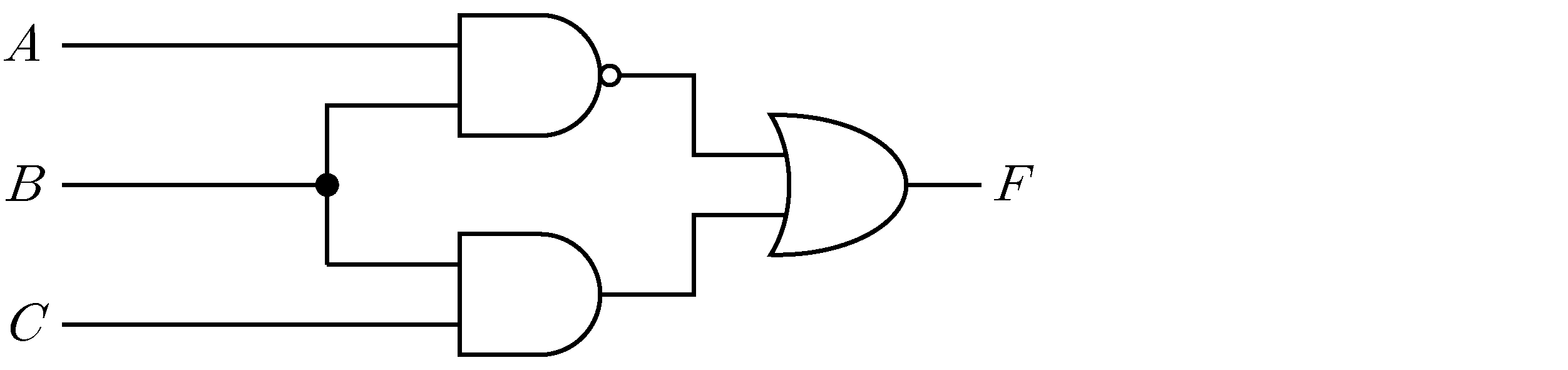

다음 논리회로에서 출력

F

의 논리식은?

전자공학개론

① $A B$
② $A B$
③ $A + B$
④ $A + B$

정답 보기

정답 ① · 해설 보기

10.

정보신호

m (t)

＝

8 cos (100 π t)

를 반송파

f_{c} (t)

＝

10 cos (1000 π t)

에 진폭변조할 때, 진폭변조된 신호의 변조지수와 하측파대 신호 주파수[Hz]는? (단, 진폭변조된 신호는 DSB-LC이다)

변조지수 하측파대 신호 주파수

전자공학개론

①0.1 450
②0.1 900
③0.8 450
④0.8 900

정답 보기

정답 ③ · 해설 보기

11.

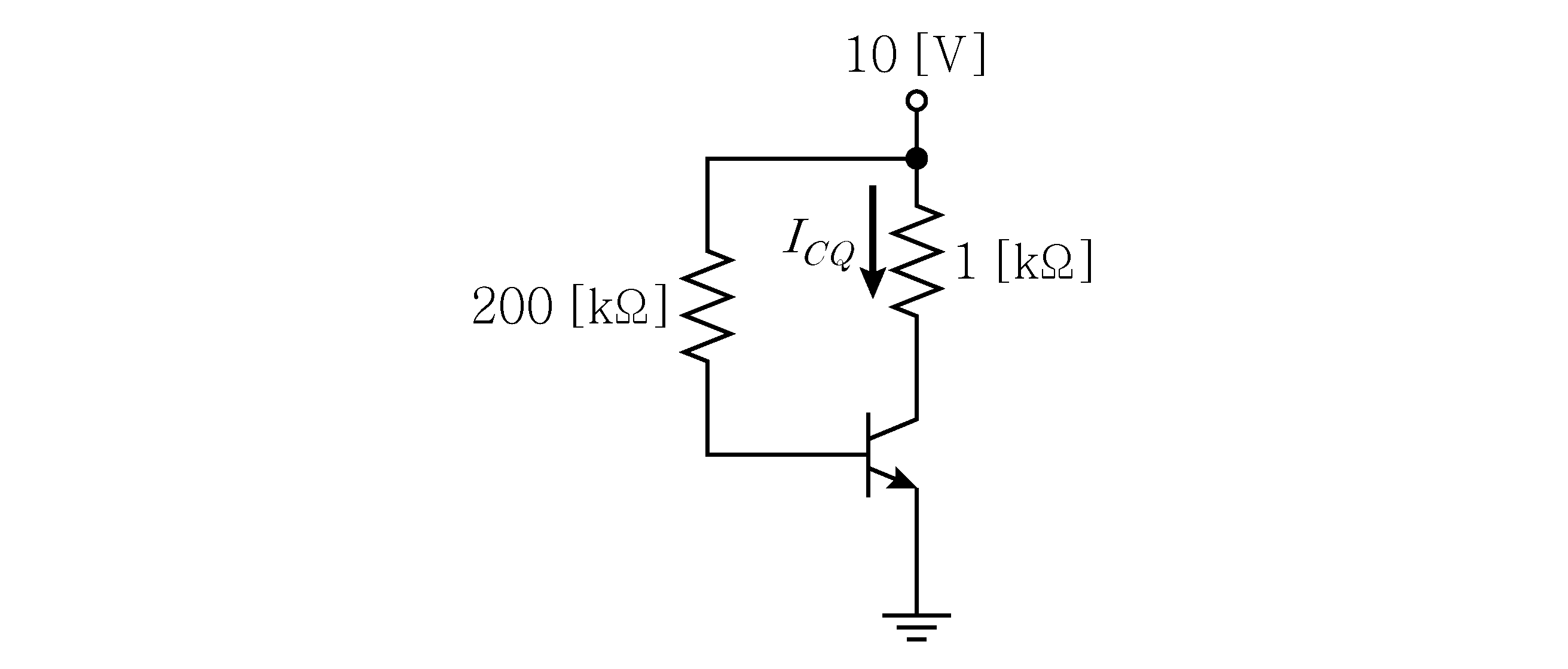

다음 BJT 증폭기 회로에서 컬렉터 전류

I_{C Q}

[mA]는? (단, 베이스－이미터 턴온 전압

V_{B E (ON)}

＝ 0.7 [V], 직류 전류 이득

β

＝ 100이고, 저항성분은 무시한다)

전자공학개론

①0.55
②2.55
③4.65
④5.05

정답 보기

정답 ③ · 해설 보기

12.

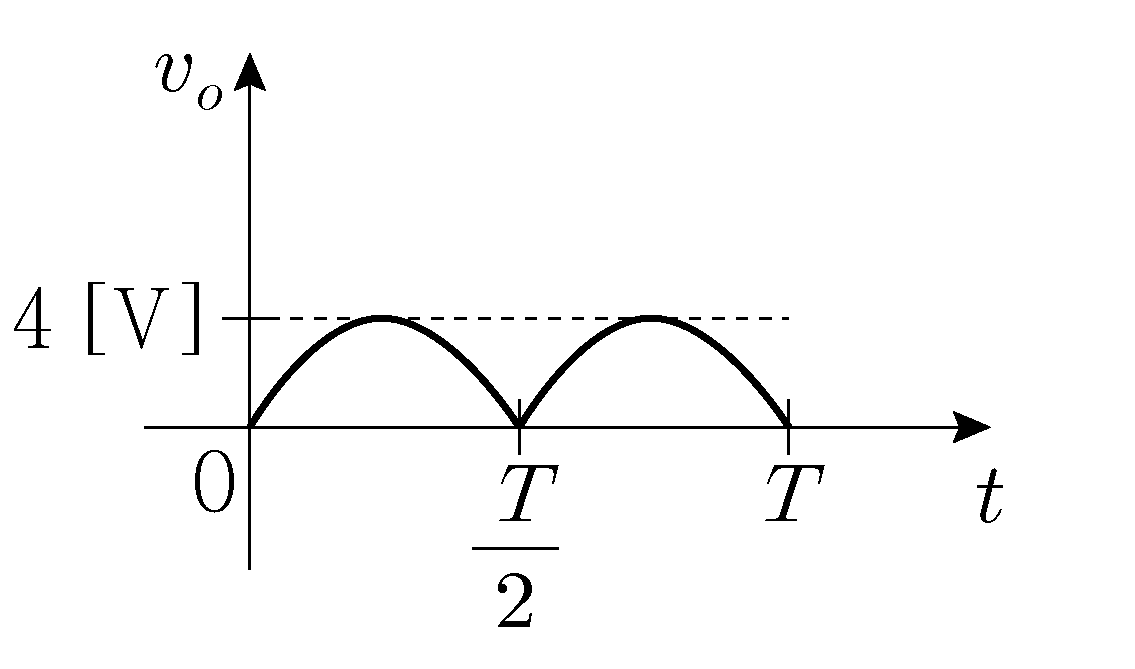

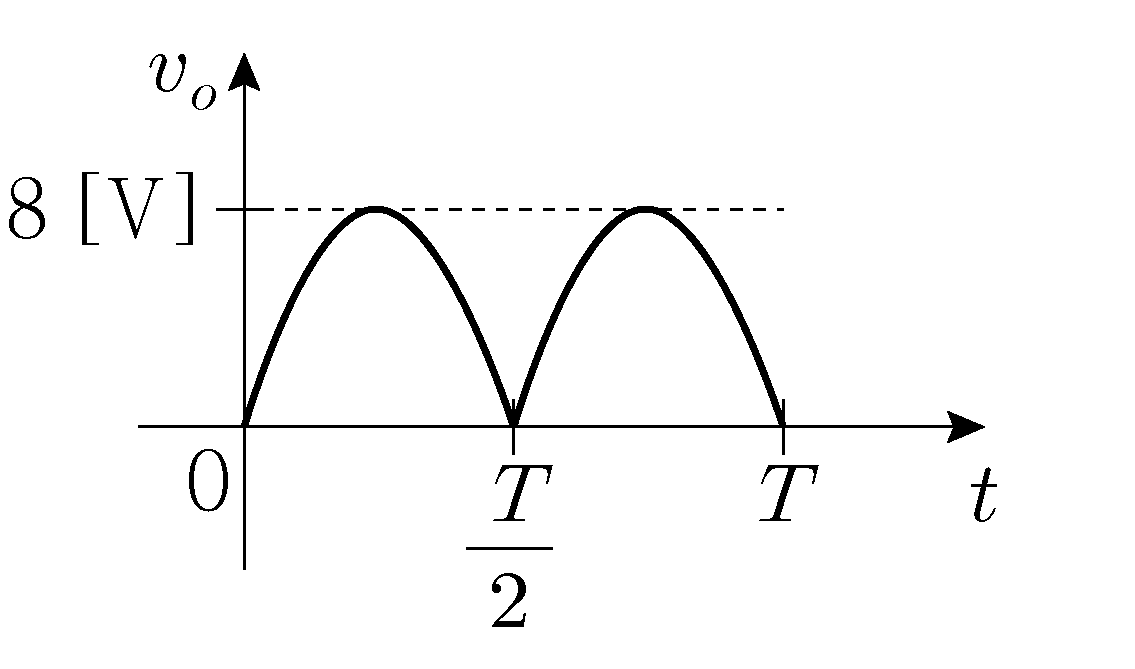

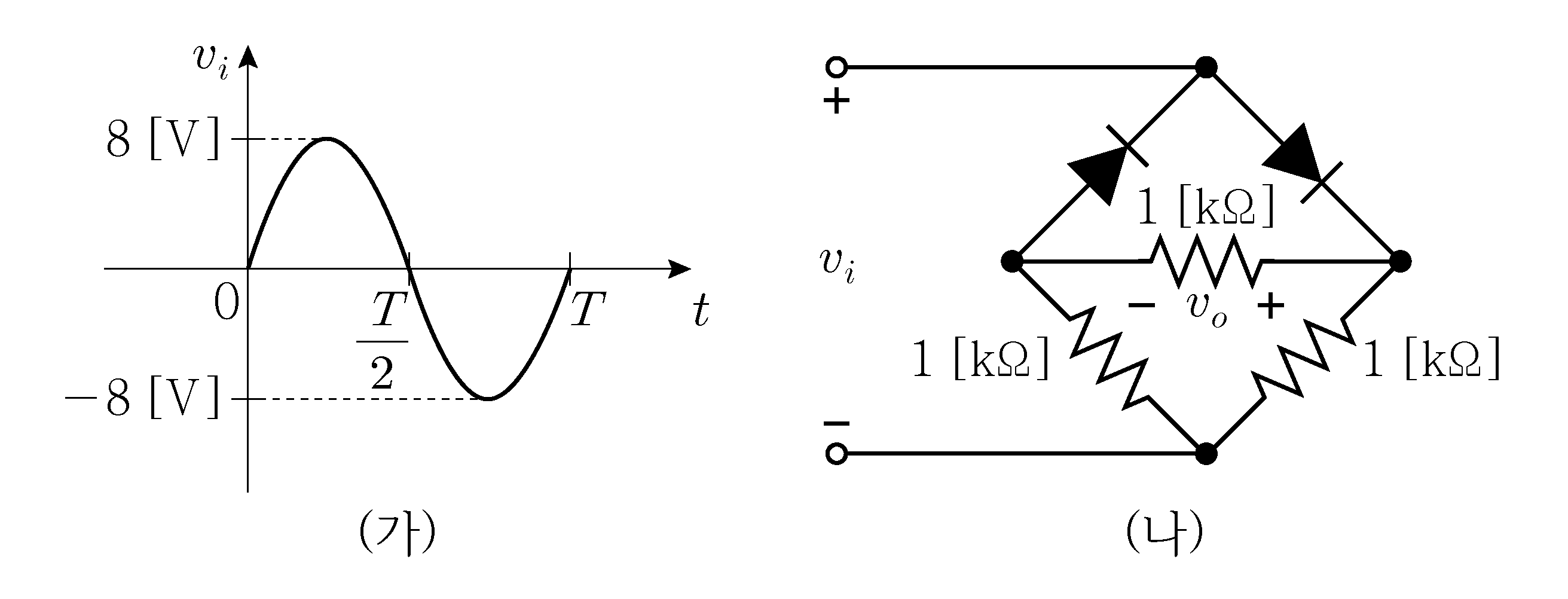

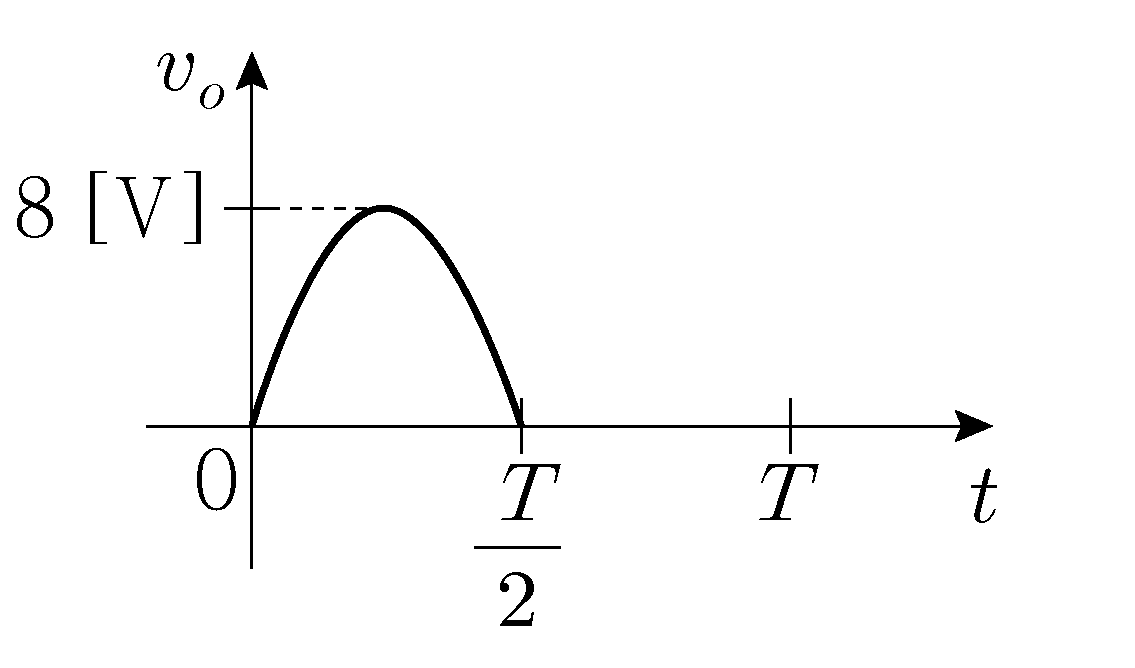

다음 (가) 입력

v_{i}

를 (나) 회로에 인가하였을 때, 출력

v_{o}

의 파형은? (단, 다이오드는 이상적이다)

전자공학개론

정답 보기

정답 ② · 해설 보기

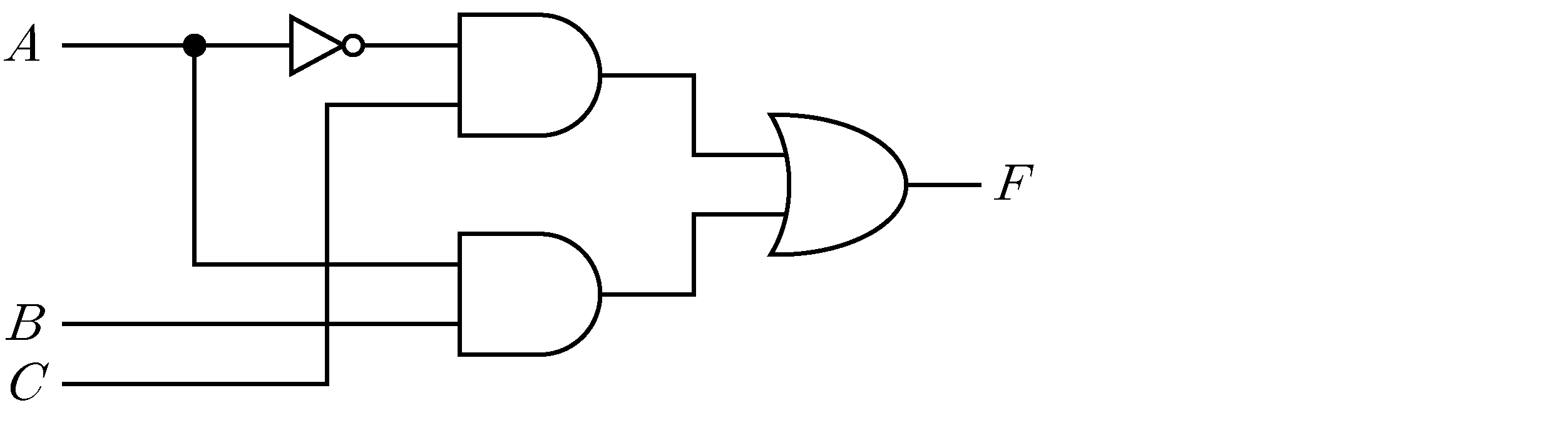

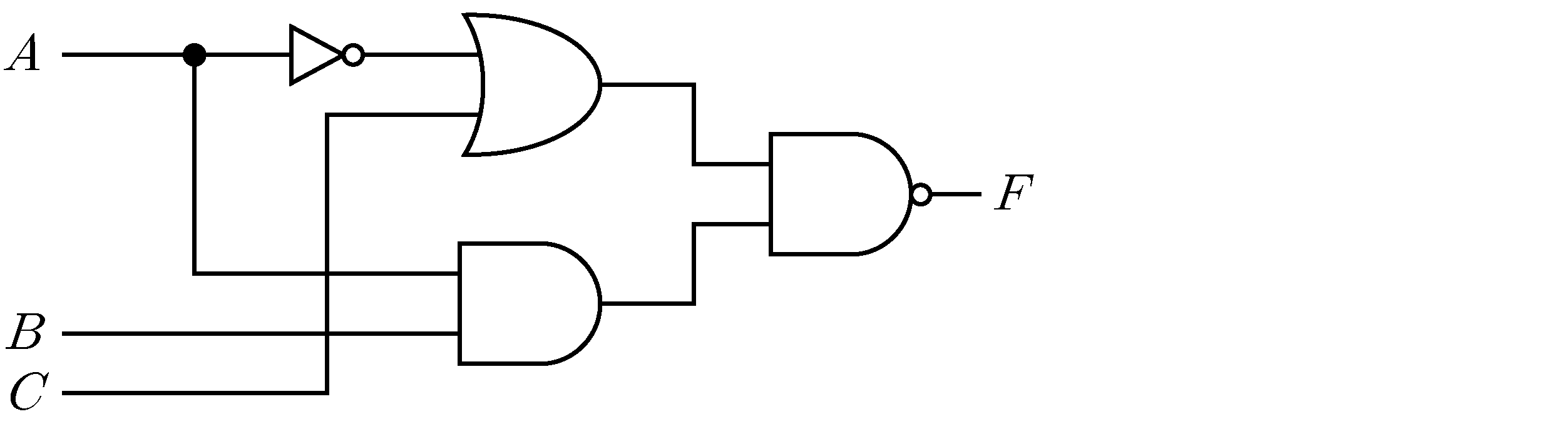

13.

입력

A

B

C

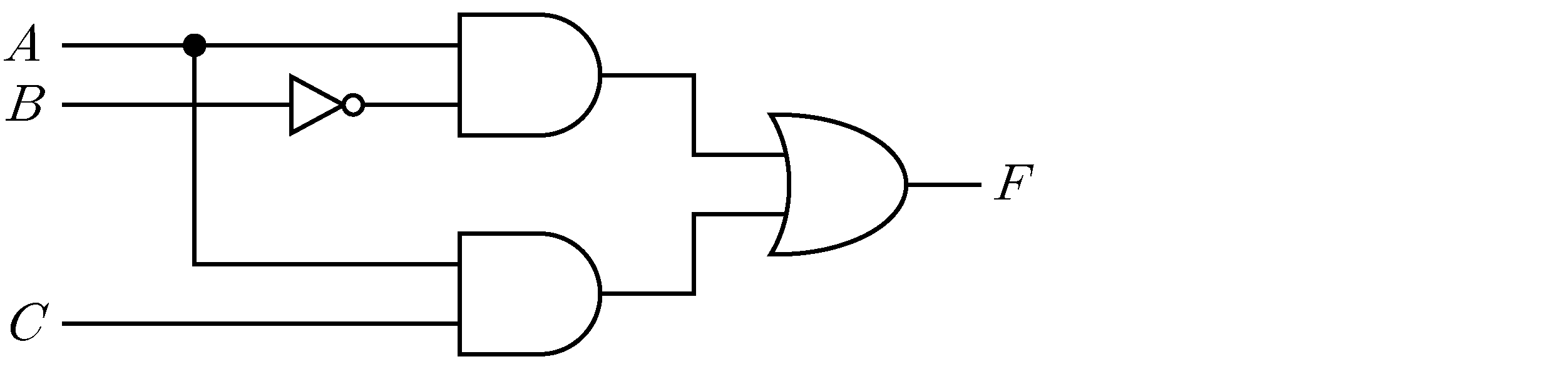

에 대하여 다음 논리식

F

와 동일한 논리회로는?

$F = A B C + A B C + A B C + A B C$

전자공학개론

정답 보기

정답 ① · 해설 보기

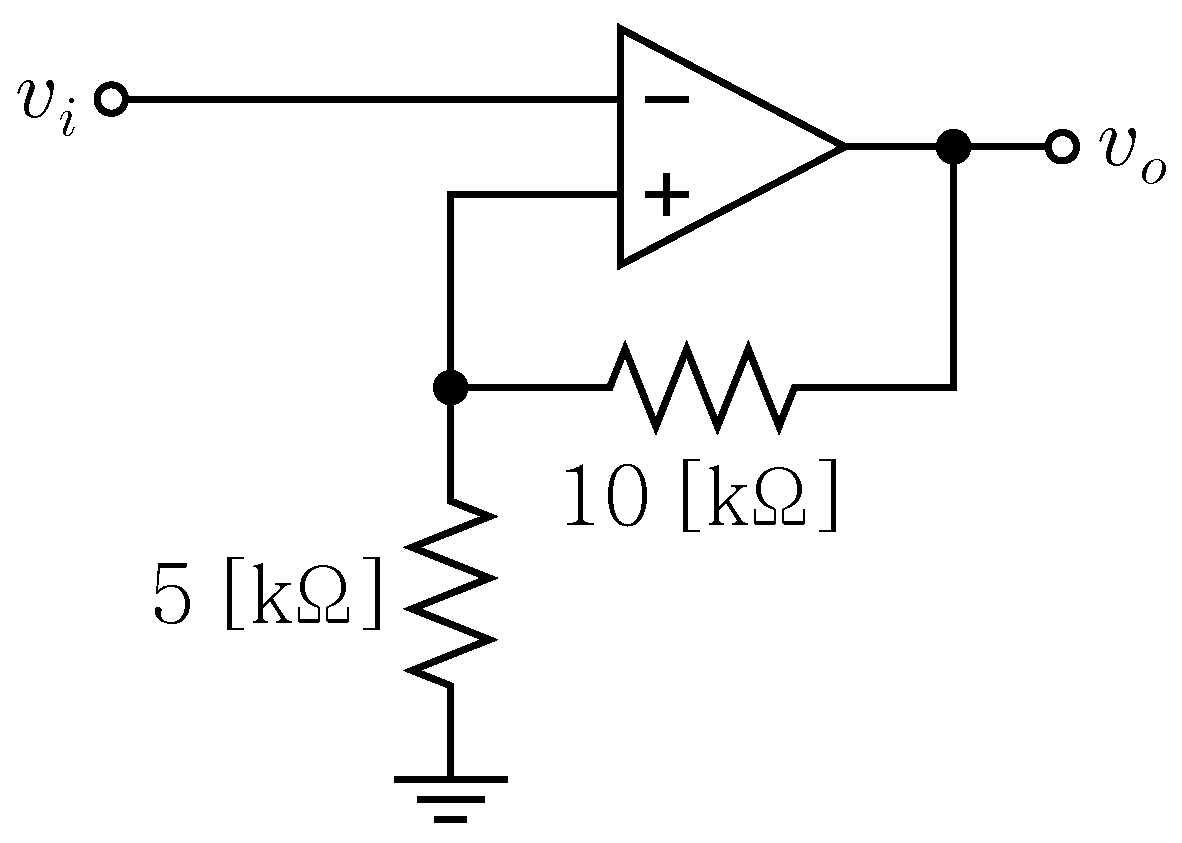

14.

다음 (가) 입력

v_{i}

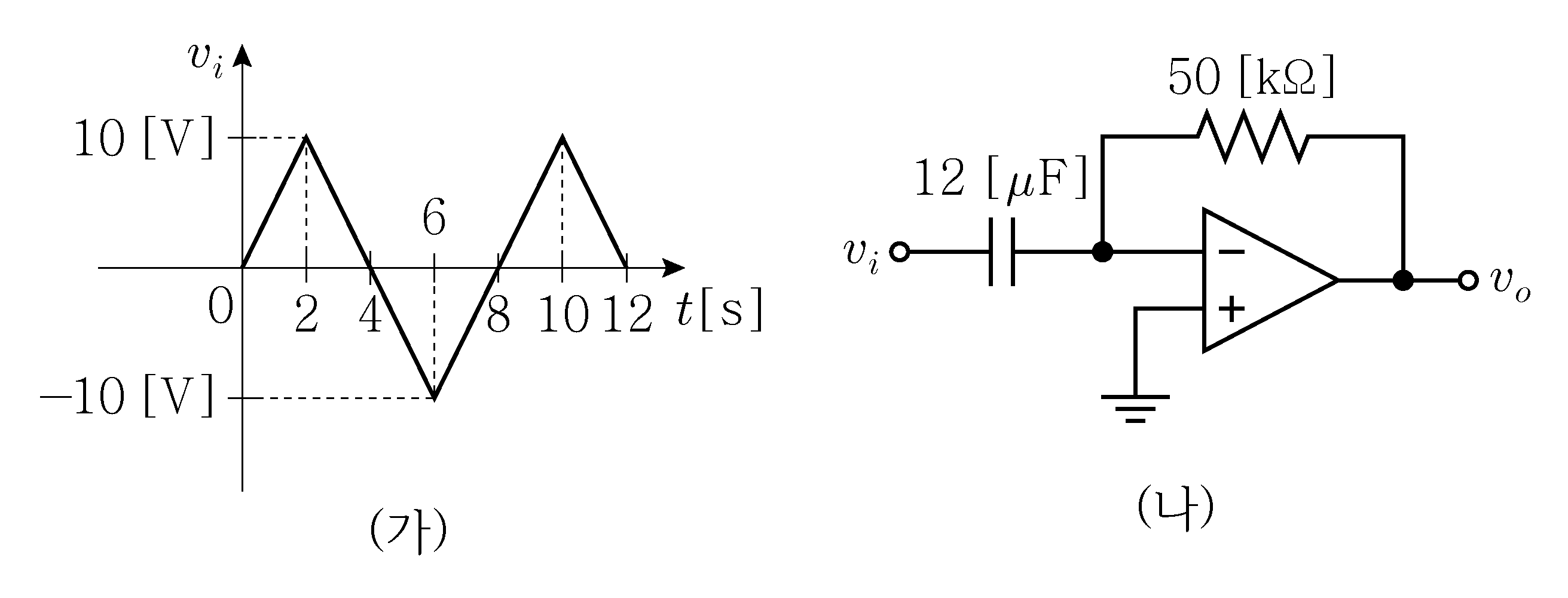

를 (나) 회로에 인가했을 때, 4

<

t

[s]

<

6 구간에서 출력전압

v_{o}

[V]는? (단, 연산증폭기는 이상적이다)

전자공학개론

①2
②3
③5
④6

정답 보기

정답 ② · 해설 보기

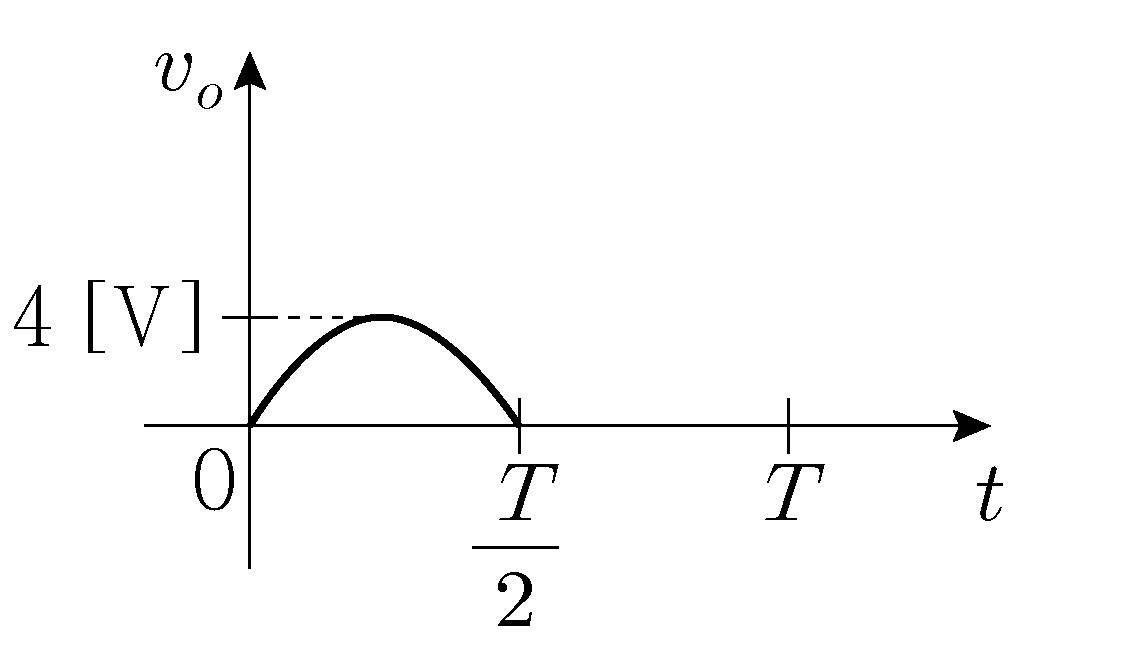

15.

64-QAM(quadrature amplitude modulation)으로 변조된 신호를 15 [MHz]의 나이퀴스트(Nyquist) 대역폭을 사용한 이상적인 시스템에서 전송할 경우, 전송속도[Mbps]는?

전자공학개론

①90
②108
③120
④150

정답 보기

정답 ① · 해설 보기

16.

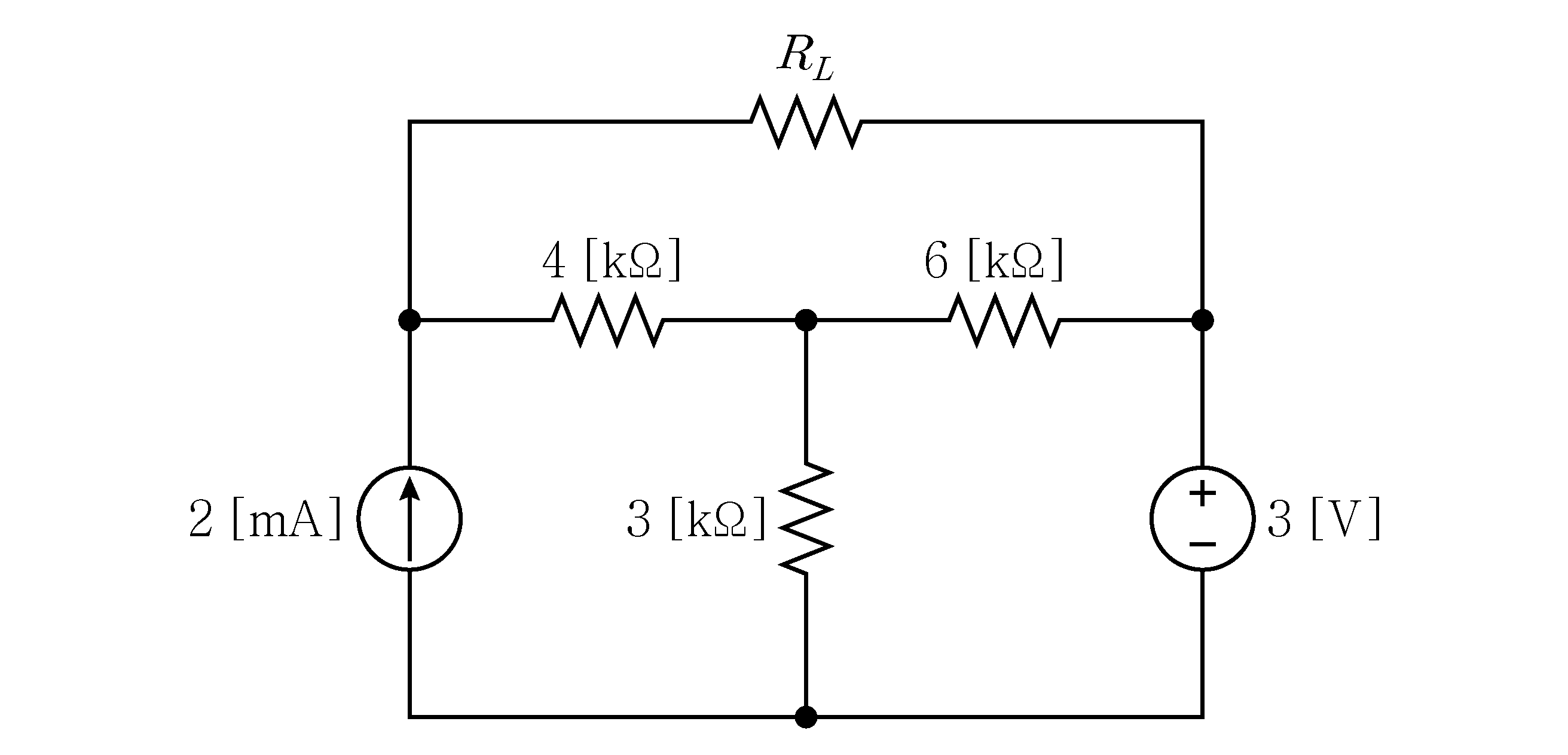

다음 회로에서 부하

R_{L}

에 최대 전력 전달을 위한 부하

R_{L}

[kΩ]과 이 부하에 전달되는 최대 전력

P_{L}

[mW]은?

R_{L}

P_{L}

전자공학개론

① $3$ $\frac{25}{3}$
② $3$ $\frac{25}{6}$
③ $6$ $\frac{25}{3}$
④ $6$ $\frac{25}{6}$

정답 보기

정답 ④ · 해설 보기

17.

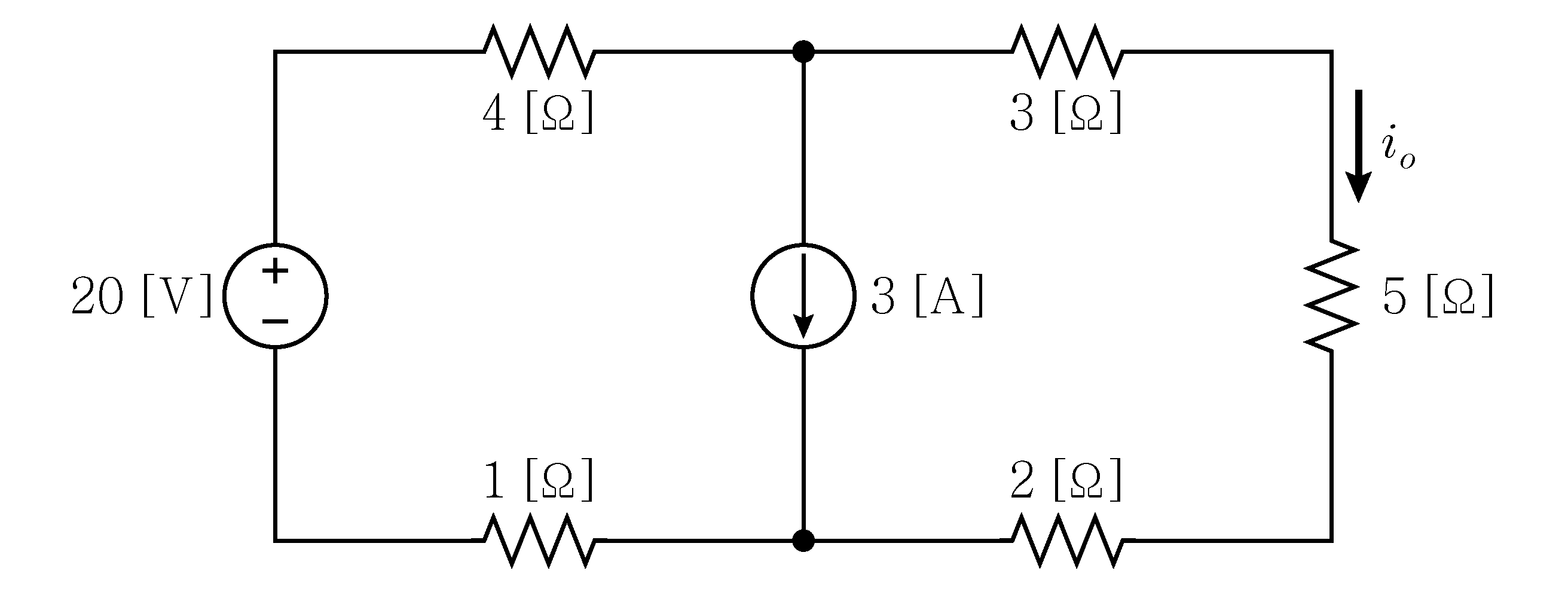

다음 회로에서 저항 5 [Ω]에 흐르는 전류

i_{o}

[A]는?

전자공학개론

① $\frac{1}{3}$
② $\frac{2}{3}$
③ $\frac{4}{3}$
④ $\frac{5}{3}$

정답 보기

정답 ① · 해설 보기

18.

연산증폭기 회로에서 슈미트 트리거(Schmitt trigger) 회로는? (단, 연산증폭기는 이상적이다)

전자공학개론

정답 보기

정답 ④ · 해설 보기

19.

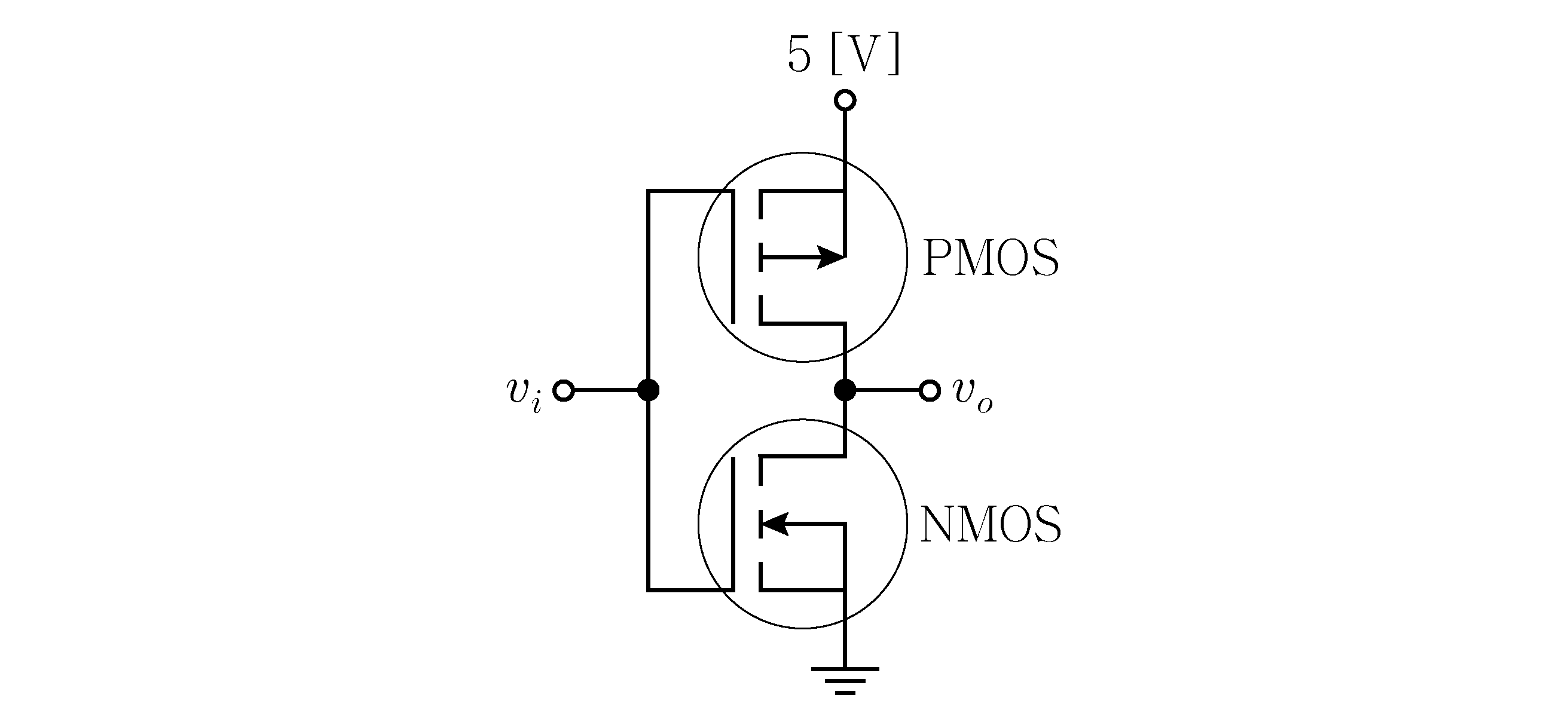

다음 CMOS 회로에 대한 설명으로 옳지 않은 것은? (단, PMOS, NMOS는 이상적인 스위치로 동작한다)

전자공학개론

① $v_{i}$ ＝ 0 [V]일 때, NMOS는 OFF된다.
② $v_{i}$ ＝ 0 [V]일 때, PMOS는 ON된다.
③ $v_{i}$ ＝ 5 [V]일 때, NMOS는 OFF된다.
④ $v_{i}$ ＝ 5 [V]일 때, PMOS는 OFF된다.

정답 보기

정답 ③ · 해설 보기

20.

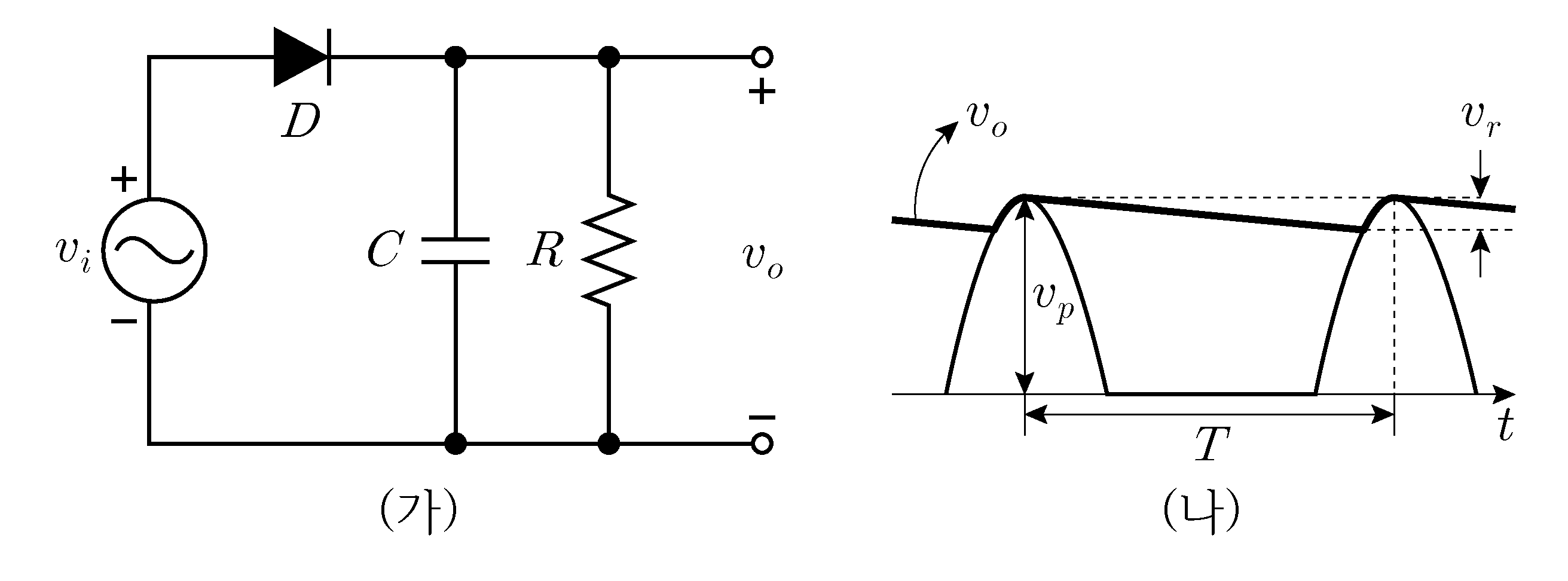

다음 (가) 정류회로의 출력값

v_{o}

가 (나)와 같이 최대 전압

v_{p}

와 리플전압

v_{r}

로 출력되도록 설계할 경우,

C

값에 가장 가까운 값[

μ

F]은? (단,

v_{r}

값이

v_{p}

의 1 %가 되고

R

＝ 2 [kΩ], 입력 사인파 주파수

f

＝ 60 [Hz],

R C ≫ T

이며, 다이오드는 이상적이다)

전자공학개론

①12
②83.3
③120
④833

정답 보기

정답 ④ · 해설 보기
