9급 지방직 전자공학개론 2025년 기출문제

시행 2025-06-21 · 책형 B · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2025 9급 지방직 전과목

다음 진리표를 가지는 논리 게이트는?

입력		출력
$A$	$B$	$F$
0	0	0
0	1	1
1	0	1
1	1	0

전자공학개론

①AND 게이트
②NAND 게이트
③NOR 게이트
④XOR 게이트

정답 보기

정답 ④ · 해설 보기

JK 플립플롭에서 출력

Q

의 동작으로 옳지 않은 것은? (단, 클록 신호는 계속 인가된다)

전자공학개론

① $J$ ＝ 1, $K$ ＝ 0일 때 $Q$ 는 1이 된다.
② $J$ ＝ 0, $K$ ＝ 1일 때 $Q$ 는 0이 된다.
③ $J$ ＝ 0, $K$ ＝ 0일 때 $Q$ 는 현재 값을 유지한다.
④ $J$ ＝ 1, $K$ ＝ 1일 때 $Q$ 는 현재 값을 유지한다.

정답 보기

정답 ④ · 해설 보기

01101101을 저장하고 있던 8비트 순환 시프트 레지스터에 좌측 시프트 제어 신호가 세 번 연속 들어왔을 때, 시프트 레지스터의 변경된 저장 값은?

전자공학개론

①01101000
②10110101
③01101011
④10101101

정답 보기

정답 ③ · 해설 보기

부귀환(negative feedback)을 갖는 연산증폭기 회로의 특성으로 옳지 않은 것은?

전자공학개론

①잡음이 감소한다.
②대역폭이 감소한다.
③비선형 왜곡이 감소한다.
④안정적으로 조절 가능한 전압 이득을 제공한다.

정답 보기

정답 ② · 해설 보기

저항

R

＝ 10 [Ω], 커패시터

C

＝ 4 [

μ

F]인 RLC 직렬회로에 각주파수가 10⁵ [rad/sec]인 정현파 전압이 인가될 때, 공진이 발생하기 위한 인덕터

L

[

μ

H]은?

전자공학개론

①25
②50
③100
④250

정답 보기

정답 ① · 해설 보기

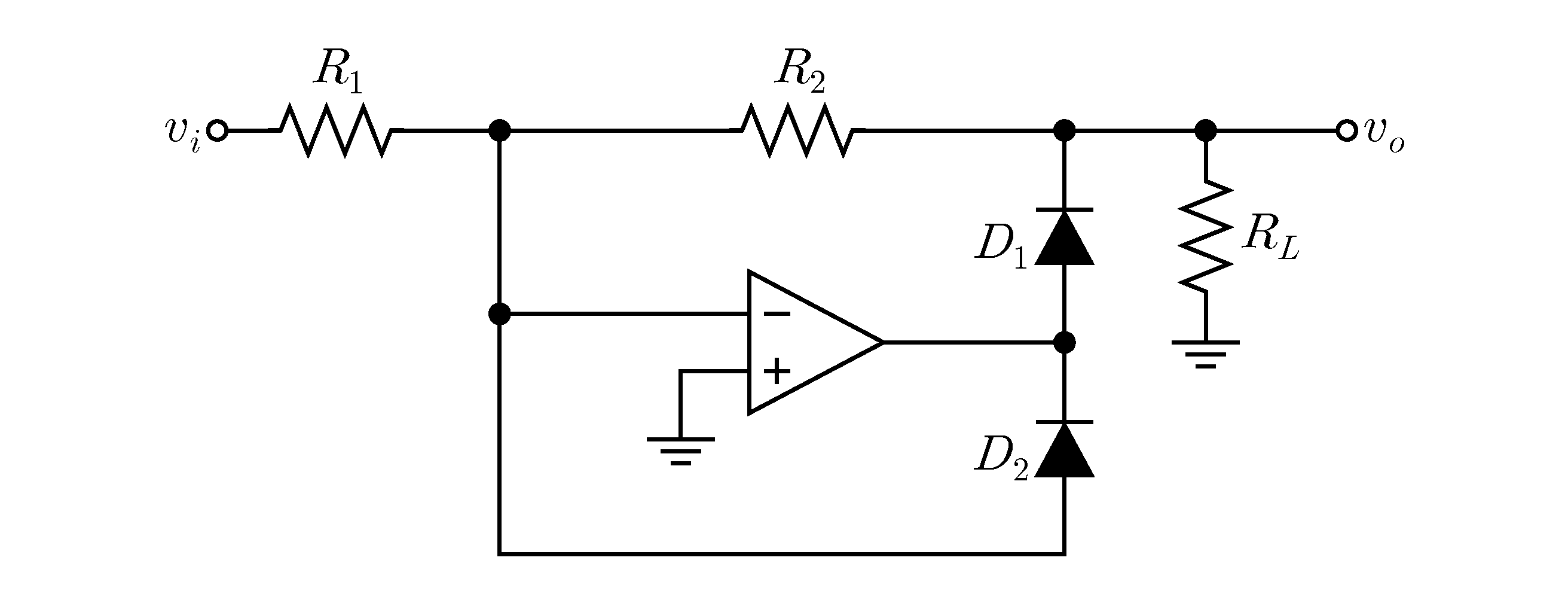

다음 회로의 출력특성을 나타내는 회로는? (단, 다이오드와 연산증폭기는 이상적이다)

전자공학개론

①클램프회로
②정전압회로
③전파정류회로
④반파정류회로

정답 보기

정답 ④ · 해설 보기

차동증폭기의 특성으로 옳지 않은 것은?

전자공학개론

①연산증폭기의 입력단으로 사용된다.
②공통모드 이득이 클수록 증폭기의 성능이 우수하다.
③두 개의 입력단에 유입되는 잡음을 제거하는 효과가 있다.
④공통모드 제거비(CMRR)는 차동모드 이득과 공통모드 이득의 비이다.

정답 보기

정답 ② · 해설 보기

면적이

S

, 거리가

d

인 평행 전극판 사이에 유전율

ε

의 유전체를 채운 커패시터에 전압

V

를 인가했을 때, 커패시터에 저장되는 전하량을 증가시키는 방법으로 옳지 않은 것은?

전자공학개론

① $ε$ 을 증가시킨다.
② $d$ 를 증가시킨다.
③ $S$ 를 증가시킨다.
④ $V$ 를 증가시킨다.

정답 보기

정답 ② · 해설 보기

필터회로 출력신호를 측정했을 때 직류전압이 100 [V], 교류 맥동전압이

102 cos (ω t)

[V]인 경우, 이 신호의 맥동률(ripple factor)[%]은? (단,

ω

는 각주파수이다)

전자공학개론

①5
②10
③14
④15

정답 보기

정답 ② · 해설 보기

10.

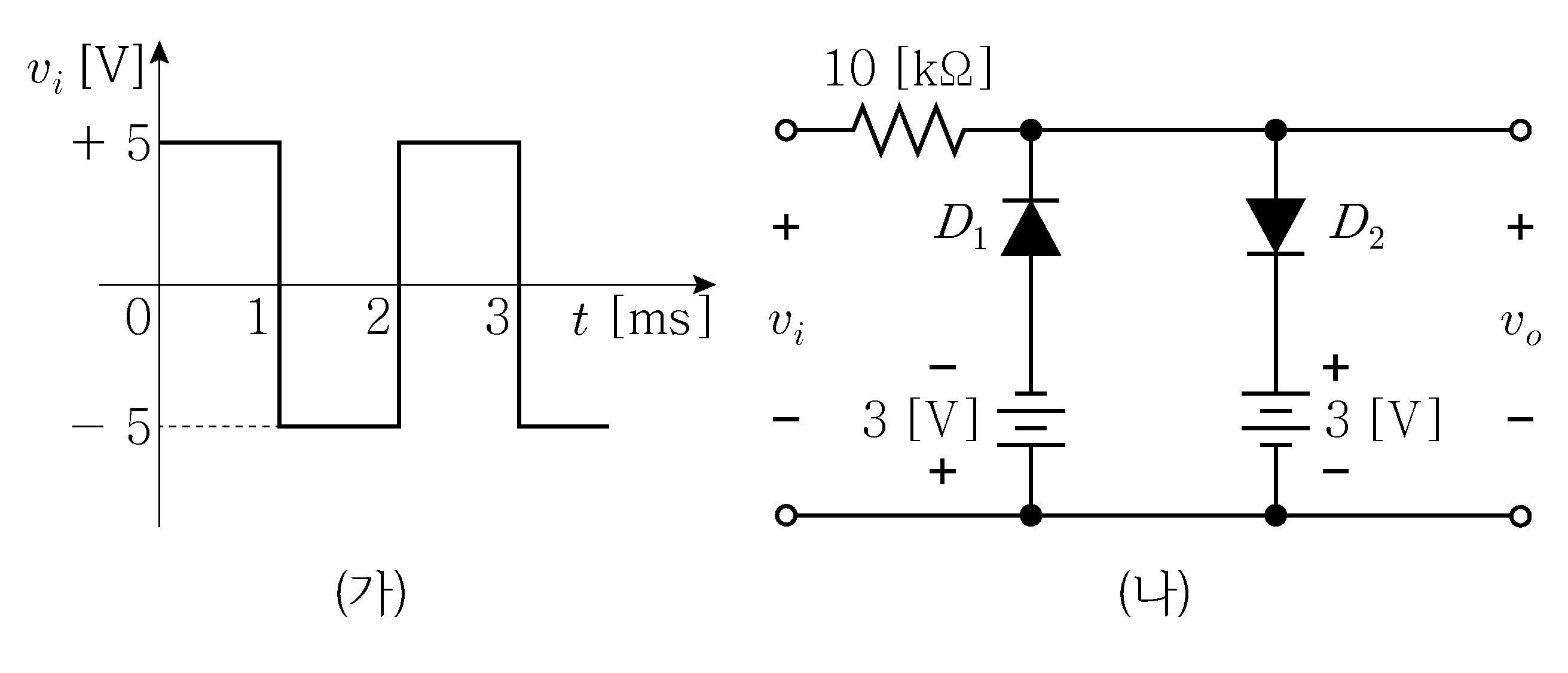

다음 (가) 입력

v_{i}

를 (나) 회로에 인가했을 때, 출력전압

v_{o}

의 최솟값[V]과 최댓값[V]은? (단,

D_{1}

D_{2}

는 이상적인 다이오드이다)

최솟값 최댓값

전자공학개론

①－2 ＋2
②－2 ＋3
③－3 ＋2
④－3 ＋3

정답 보기

정답 ④ · 해설 보기

11.

고역차단주파수가 200 [kHz], 이득이 100인 연산증폭기로 귀환율(feedback factor)이 0.005인 부귀환(negative feedback) 회로를 설계했을 때, 이 회로의 고역차단주파수[kHz]는?

전자공학개론

①100
②200
③300
④400

정답 보기

정답 ③ · 해설 보기

12.

제너 다이오드에 대한 설명으로 옳지 않은 것은?

전자공학개론

①순방향 전압에서는 전류가 흐르지 않는다.
②항복 영역에서 제너 전압은 거의 일정하다.
③전압 조정기(regulator) 회로를 구현하는 데 사용된다.
④항복 전압을 줄이기 위해 불순물 도핑 농도를 크게 한다.

정답 보기

정답 ① · 해설 보기

13.

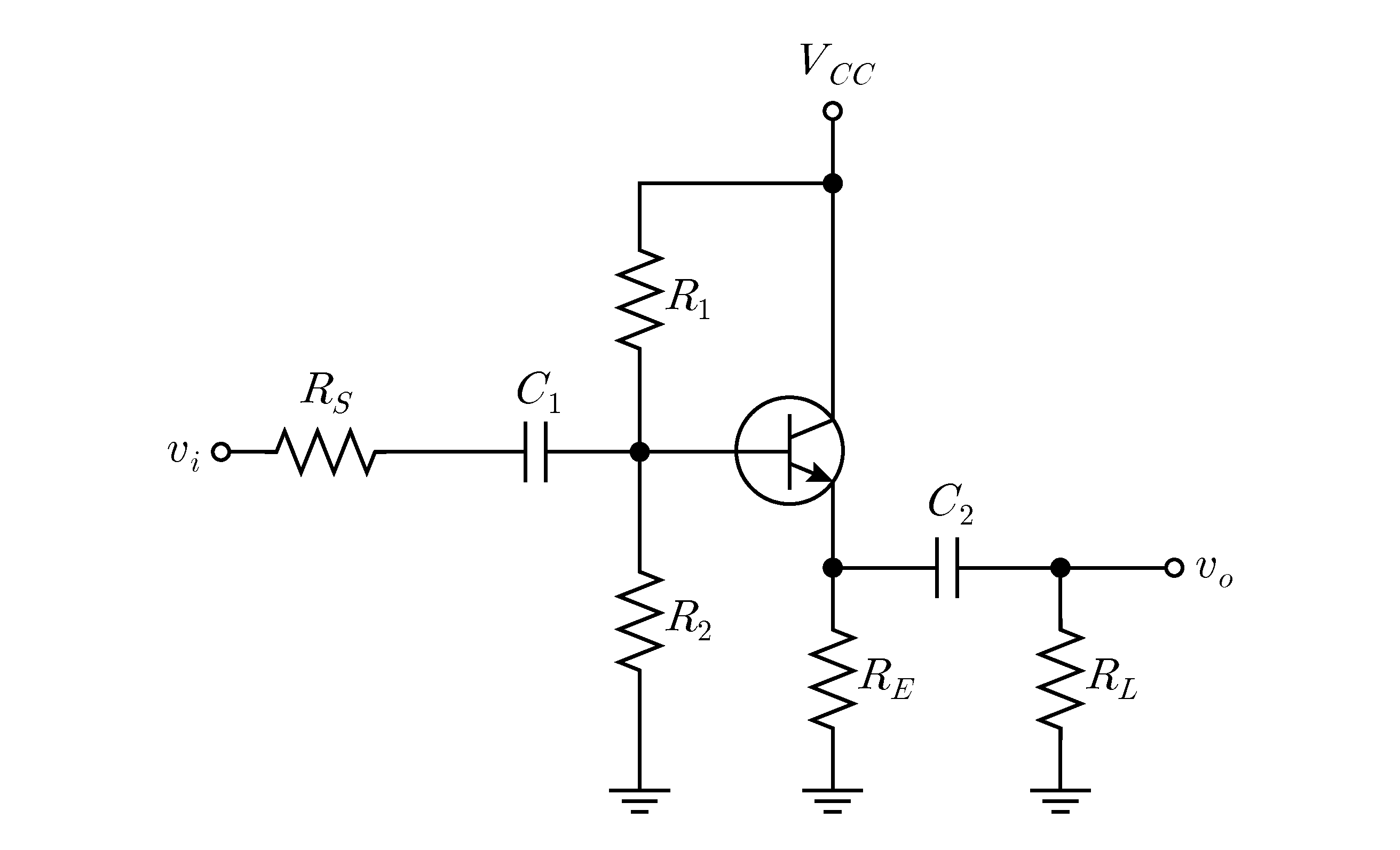

다음 회로에 대한 설명으로 옳지 않은 것은?

전자공학개론

①입력 임피던스가 매우 작다.
②전압 이득 $\frac{v _{o}}{v _{i}}$ 는 1보다 작다.
③이미터 팔로워(emitter follower) 회로이다.
④출력전압 $v_{o}$ 의 위상이 입력전압 $v_{i}$ 의 위상과 같다.

정답 보기

정답 ① · 해설 보기

14.

변조에 대한 설명으로 옳지 않은 것은?

전자공학개론

①변조를 하면 수신 안테나의 길이를 줄일 수 있다.
②변조를 하면 주파수 분할 다중 통신을 할 수 있다.
③변조지수는 정보신호 진폭과 반송파 진폭의 합이다.
④변조는 반송파의 진폭, 주파수, 또는 위상 등에 정보 신호를 실어 보내는 것이다.

정답 보기

정답 ③ · 해설 보기

15.

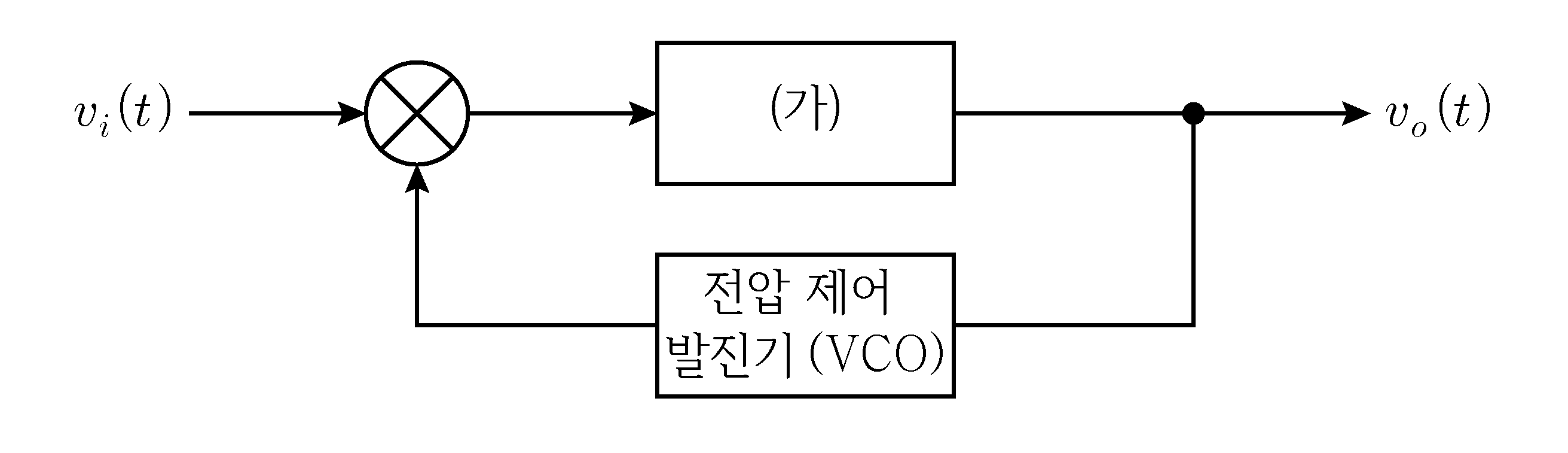

다음 위상동기루프(phase-locked loop)에서 (가)에 알맞은 회로는?

전자공학개론

①대역차단필터
②저역통과필터
③고역통과필터
④대역통과필터

정답 보기

정답 ② · 해설 보기

16.

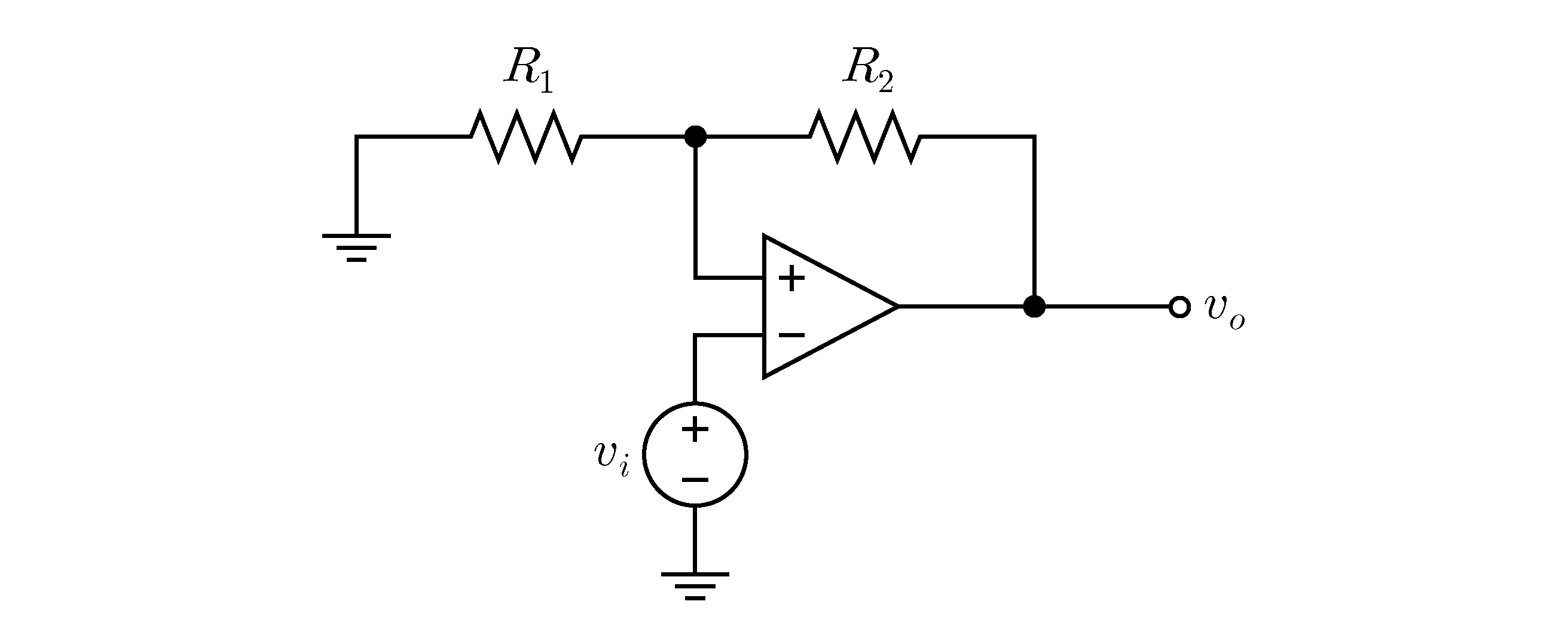

다음 회로에 대한 설명으로 옳지 않은 것은? (단, 연산증폭기는 이상적이다)

전자공학개론

①단안정 멀티바이브레이터 회로이다.
②정귀환(positive feedback) 루프를 가진다.
③히스테리시스(hysteresis) 특성을 가진다.
④귀환율(feedback factor)은 $\frac{R _{1}}{R _{1} + R _{2}}$ 이다.

정답 보기

정답 ① · 해설 보기

17.

데이터 통신에서 디지털 신호의 보드율(baud rate)에 대한 설명으로 옳은 것은?

전자공학개론

①신호의 반송파 주파수
②신호의 비트 오류율
③신호의 초당 비트 수
④신호의 초당 심벌(symbol) 수

정답 보기

정답 ④ · 해설 보기

18.

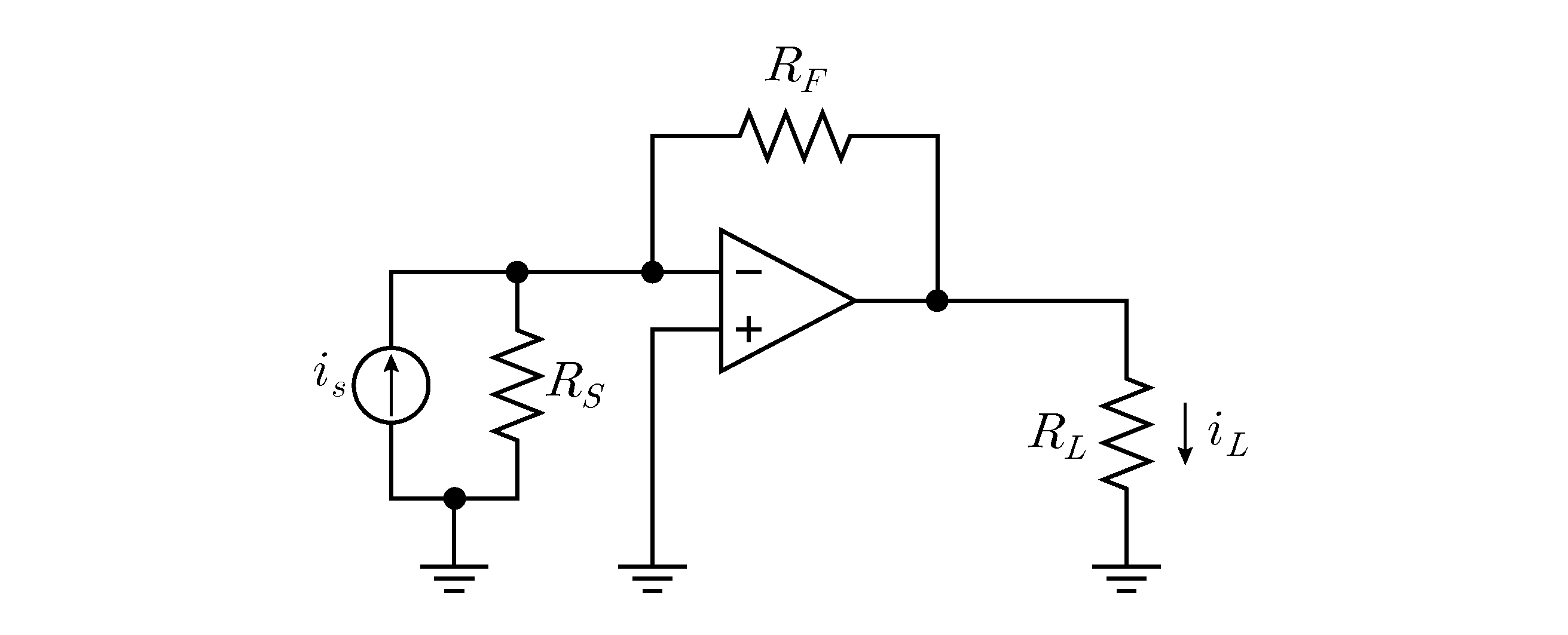

다음 회로의 전류 이득

\frac{i _{L}}{i _{s}}

은? (단, 연산증폭기는 이상적이다)

전자공학개론

① $\frac{R _{F}}{R _{L}}$
② $\frac{R _{F}}{R _{S}}$
③ $- \frac{R _{F}}{R _{L}}$
④ $- \frac{R _{F}}{R _{S}}$

정답 보기

정답 ③ · 해설 보기

19.

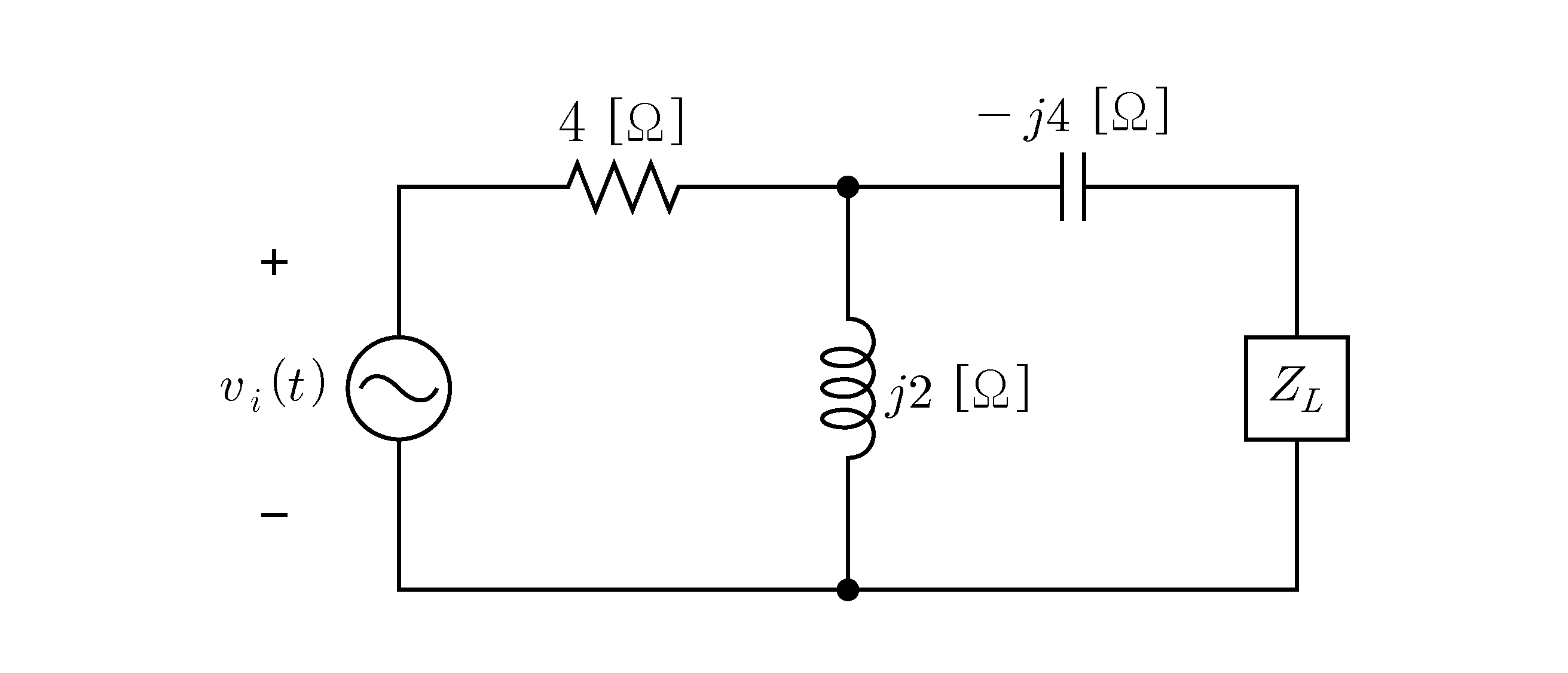

다음 회로에서 부하

Z_{L}

에 최대 평균 전력을 전달하기 위한

Z_{L}

의임피던스[Ω]는?

전자공학개론

①4 ＋ $j 2$
②4 － $j 2$
③0.8 ＋ $j 2.4$
④0.8 － $j 2.4$

정답 보기

정답 ③ · 해설 보기

20.

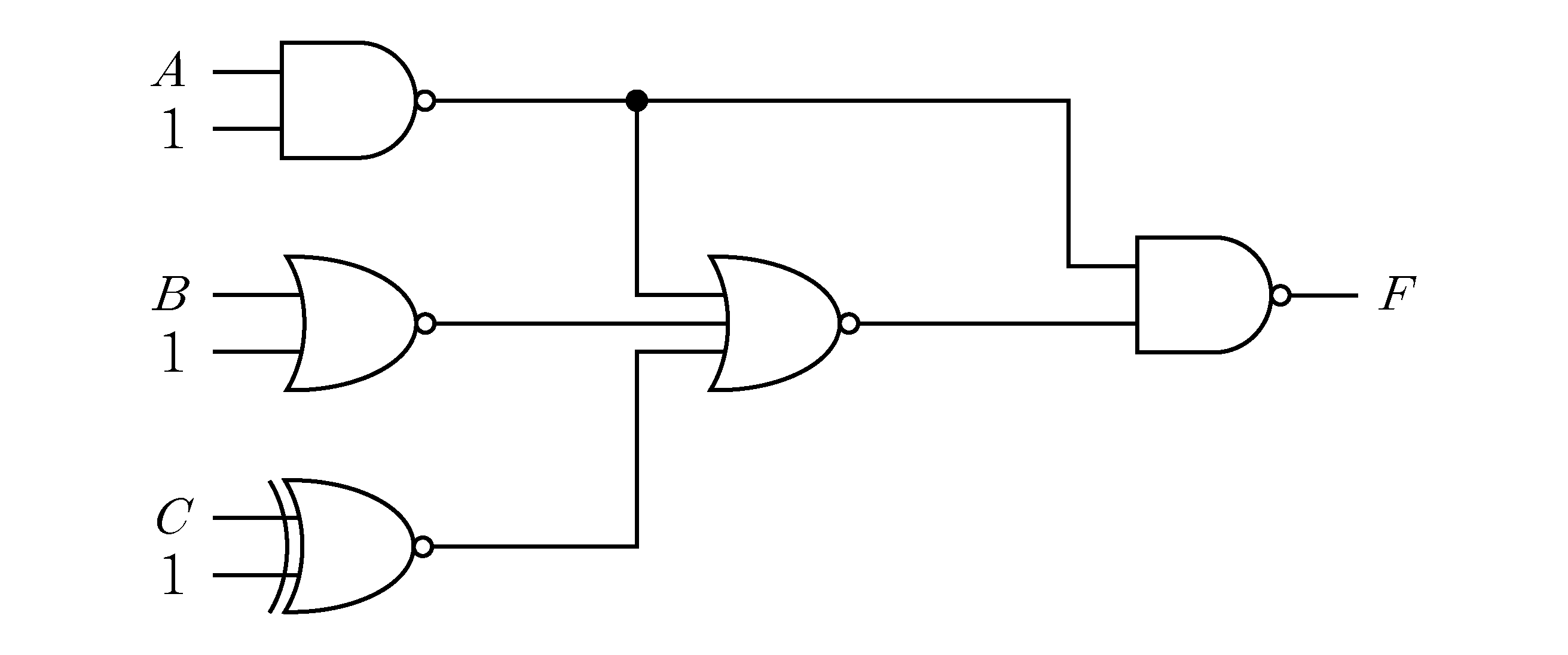

다음 논리 회로에서 출력

F

의 논리식은?

전자공학개론

①0
②1
③ $C$
④ $A B$

정답 보기

정답 ② · 해설 보기
