9급 지방직 전자공학개론 2026년 기출문제

시행 2026-06-20 · 책형 D · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2026 9급 지방직 전과목

공통 베이스 증폭기에 대한 설명으로 옳지 않은 것은?

전자공학개론

①1보다 작은 전류 이득을 갖는다.
②매우 작은 입력 저항을 갖는다.
③공통 컬렉터 증폭기보다 큰 출력 저항을 갖는다.
④입력은 컬렉터에 인가되고 출력은 이미터에서 얻는다.

정답 보기

논리식

A B

＋

A B C

＋

A B C

＋

A C

를 간략화하면?

전자공학개론

① $A B + A C$
② $A B + A C$
③ $A B + A C$
④ $A B + A C$

정답 보기

정답 ② · 해설 보기

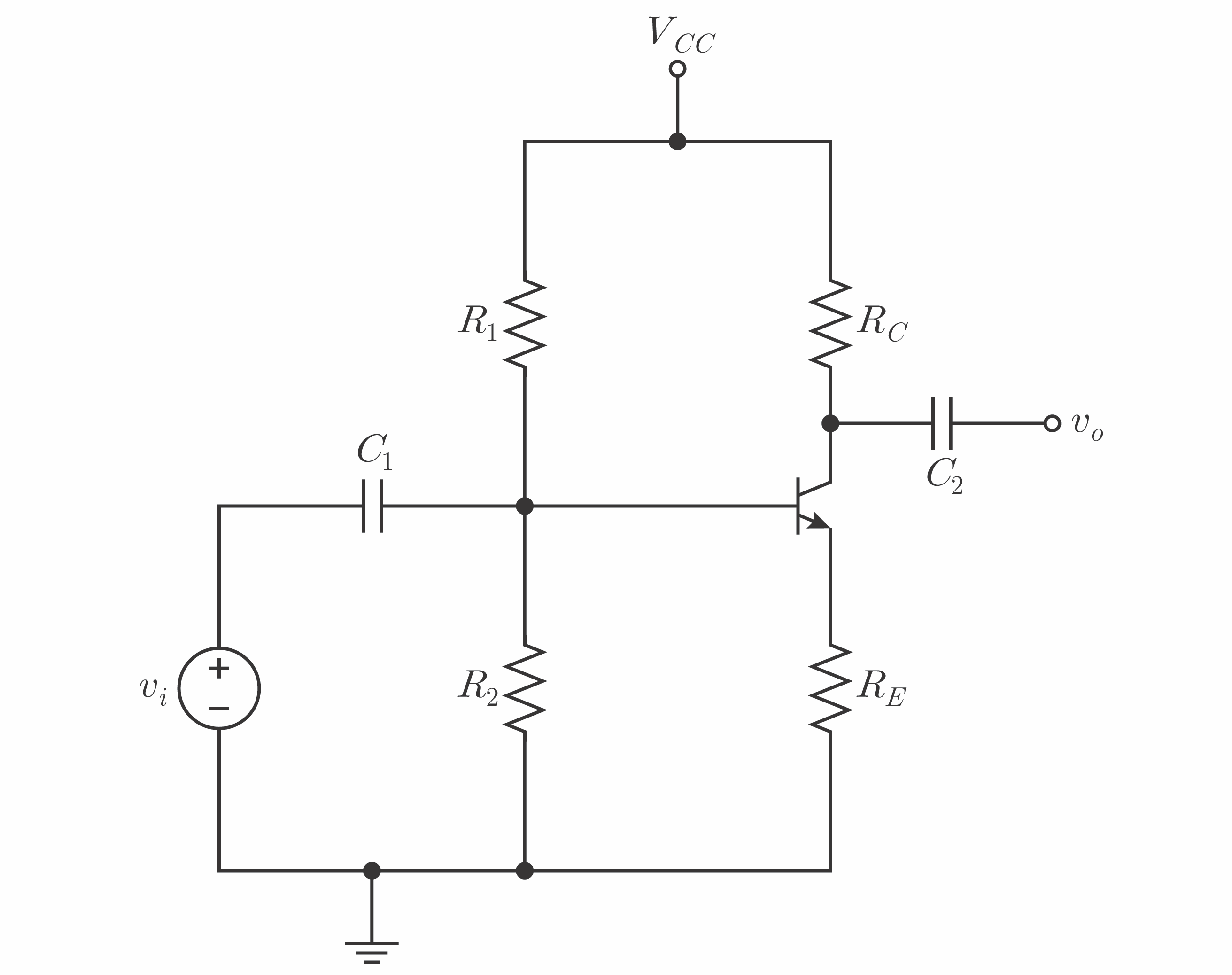

다음 공통 이미터 증폭기에 이미터 저항

R_{E}

가 포함되어 나타나는 특성으로 옳지 않은 것은?

전자공학개론

①동작점이 안정화된다.
②입력 저항이 작아진다.
③전압 이득이 감소한다.
④전압 이득이 안정화된다.

정답 보기

정답 ② · 해설 보기

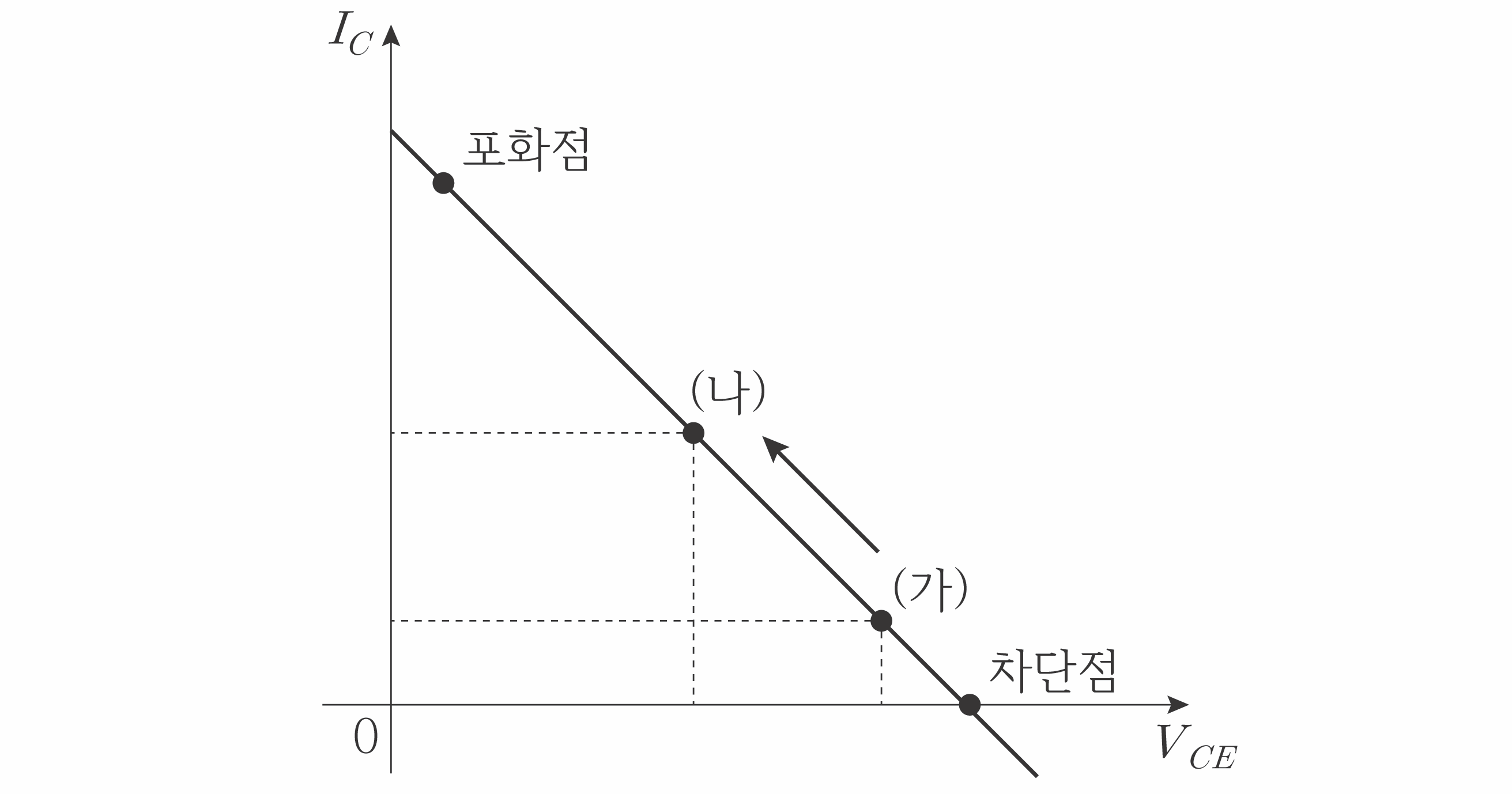

다음 BJT 증폭회로의 직류 부하선에서 BJT의 동작점을 (가)에서 (나)로 변경할 경우 특성 변화로 옳은 것은?

출력 파형 왜곡 전력 효율

전자공학개론

①감소 감소
②감소 증가
③증가 감소
④증가 증가

정답 보기

정답 ① · 해설 보기

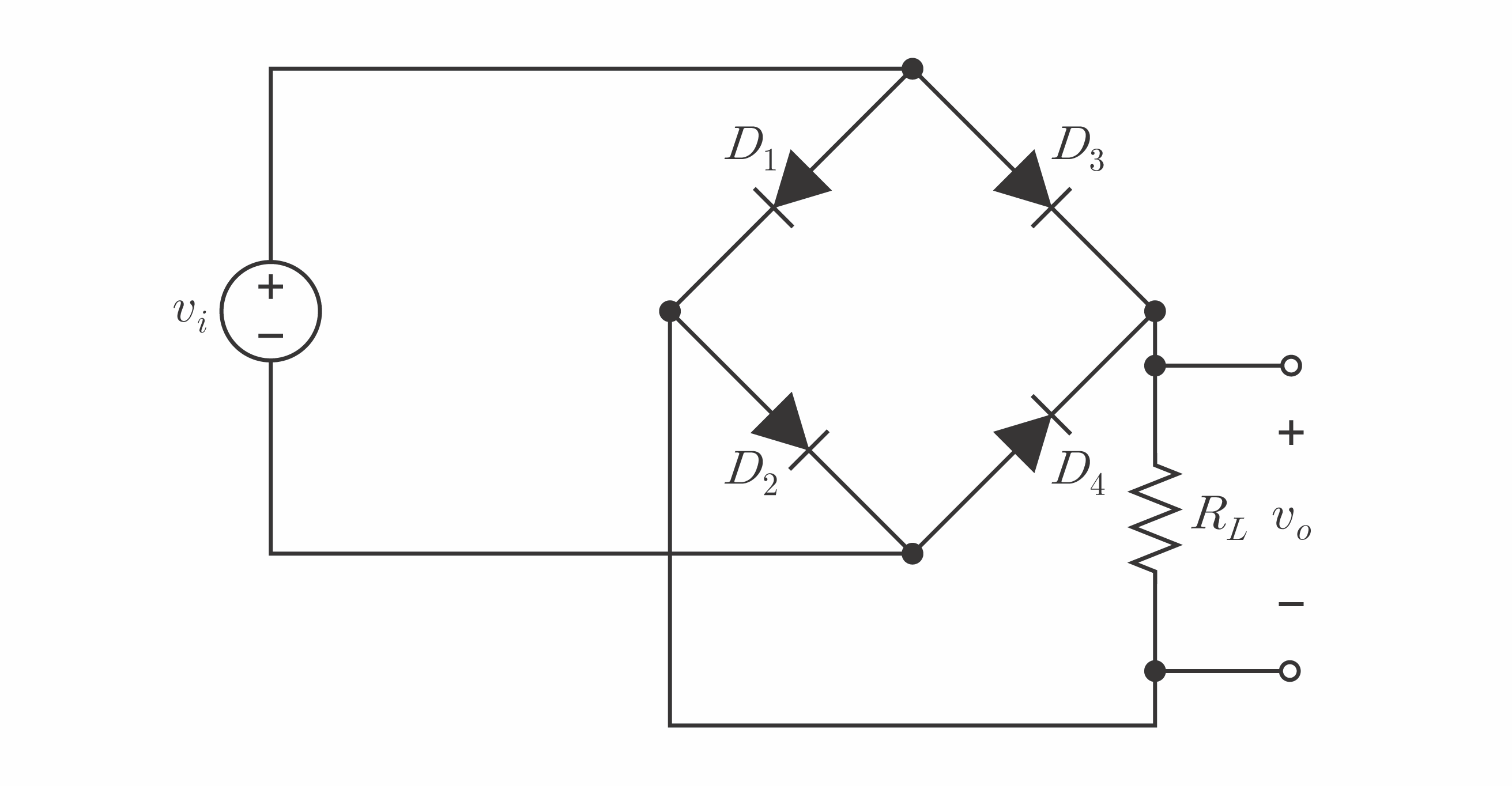

브릿지 정류회로에서 (가), (나)에 해당하는 다이오드와 주파수가 바르게 연결된 것은? (단, 다이오드는 이상적인 소자이고 입력 전압

v_{i}

의 주파수는 60 [Hz]이다)

(가) 잘못된 방향으로 연결된 다이오드

(나) 연결이 올바를 때 출력 전압 $v_{o}$ 의 주파수[Hz]

(가) (나)

전자공학개론

① $D_{1}$ 120
② $D_{2}$ 60
③ $D_{3}$ 120
④ $D_{4}$ 60

정답 보기

정답 ① · 해설 보기

일반 정류 다이오드의 특성으로 옳은 것은?

전자공학개론

①입력 신호를 증폭하는 기능만 수행한다.
②전하를 저장하여 전압 변화를 완만하게 한다.
③전류의 크기를 항상 일정하게 유지하는 소자이다.
④전류가 한쪽 방향으로는 잘 흐르고, 반대 방향으로는 항복전압에 이르기 전까지 거의 흐르지 않는다.

정답 보기

정답 ④ · 해설 보기

전기회로에 대한 설명으로 옳은 것은?

전자공학개론

①저항이 병렬로 연결된 경우, 총저항은 증가한다.
②인덕터가 병렬로 연결된 경우, 총인덕턴스는 증가한다.
③커패시터가 병렬로 연결된 경우, 총커패시턴스는 증가한다.
④굵기가 일정한 전선의 저항은 길이와 단면적에 비례한다.

정답 보기

정답 ③ · 해설 보기

단일 패리티 검사부호에 대한 설명으로 옳지 않은 것은?

전자공학개론

①1비트 오류뿐만 아니라 2비트 오류도 검출할 수 있다.
②3비트 이상의 데이터에 대해서는 비트 오류를 정정할 수 없다.
③패리티 비트를 추가하여 데이터 전송 과정에서 발생한 오류를 검출할 수 있다.
④짝수(even) 패리티 방식은 패리티 비트를 추가하여 전체 부호어(codeword)의 1의 개수가 짝수가 되도록 맞춘다.

정답 보기

정답 ① · 해설 보기

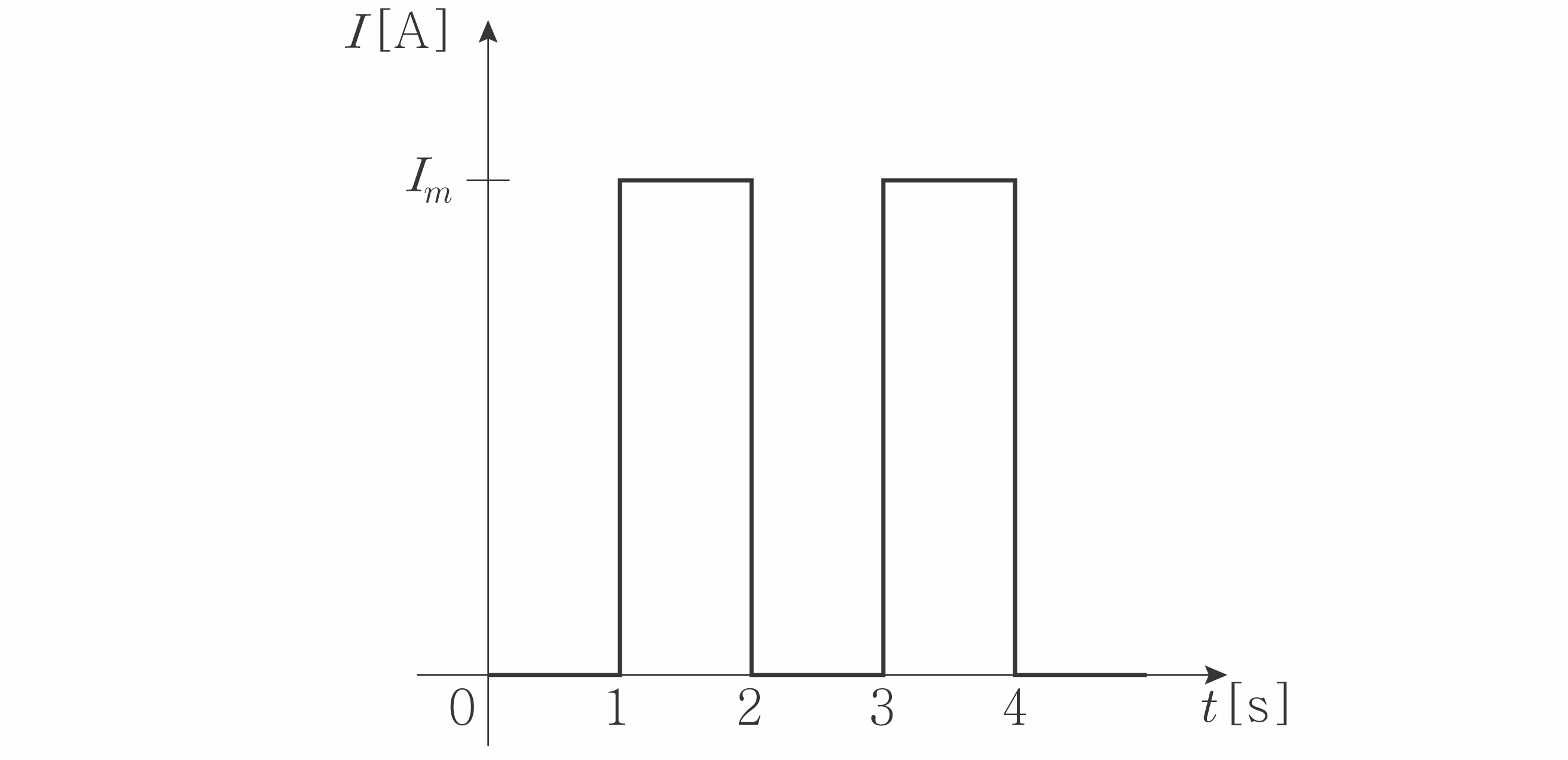

다음 파형에서 전류의 평균값이 10 [A]일 때 실횻값[A]은?

전자공학개론

① $5$
② $\frac{10}{2}$
③ $10$
④ $102$

정답 보기

정답 ④ · 해설 보기

10.

하틀리 발진기에서 출력 신호 주파수를 결정하는 것은?

전자공학개론

①PLL의 귀환경로
②수정진동자의 크기
③트랜지스터의 이득
④귀환회로의 커패시턴스와 인덕턴스

정답 보기

정답 ④ · 해설 보기

11.

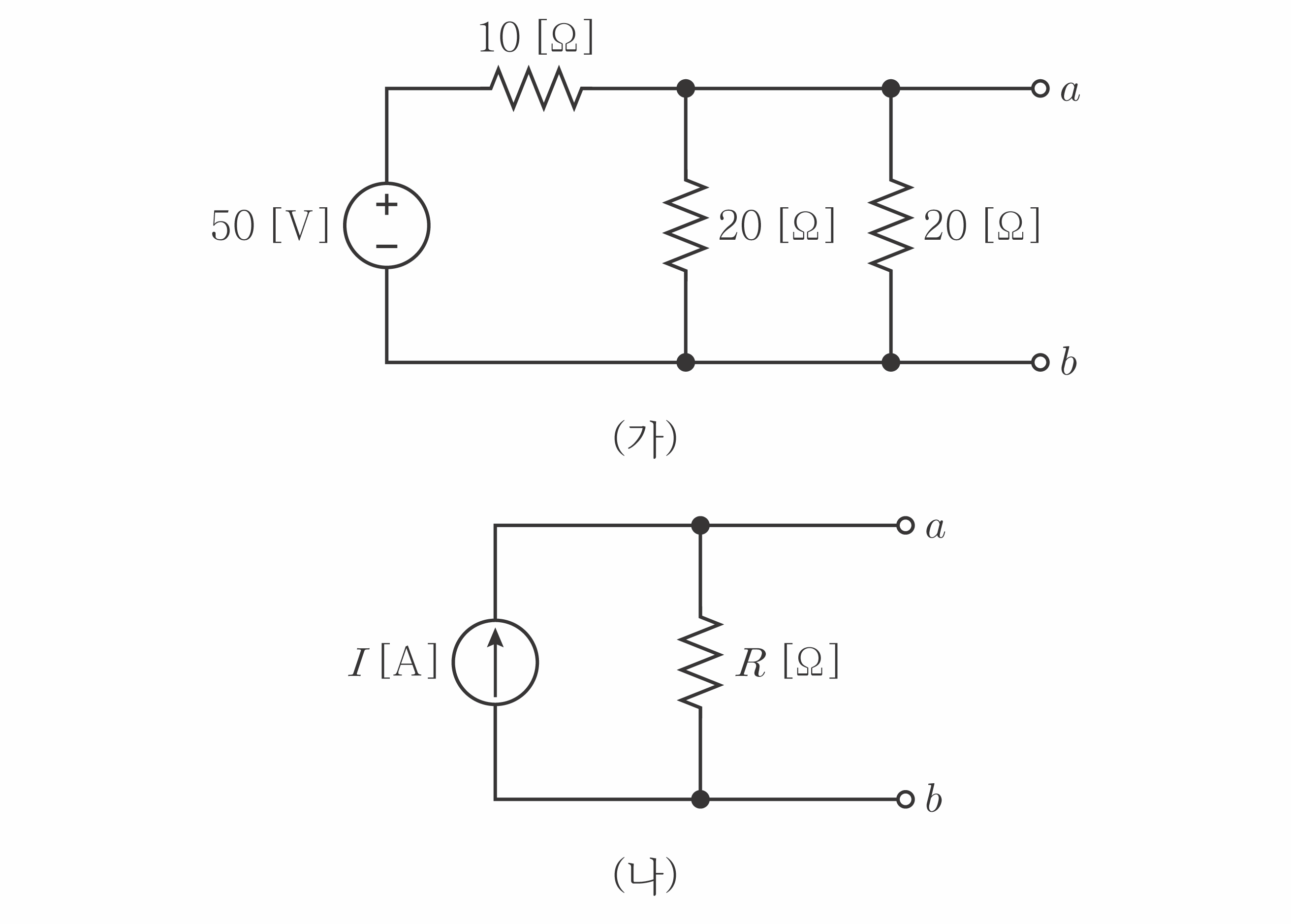

다음 회로 (가)와 (나)가 등가회로가 되기 위한 전류원의 크기

I

[A]와 저항

R

[Ω]은?

I

R

전자공학개론

①2.5 5
②2.5 10
③5 5
④5 10

정답 보기

정답 ③ · 해설 보기

12.

정현파 발진회로에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 귀환 루프의 위상천이가 90 °이어야 한다.

ㄴ. 직류 전원으로부터 교류를 발생시킨다.

ㄷ. 발진 개시 후 루프 이득은 1이 된다.

전자공학개론

①ㄱ
②ㄴ
③ㄱ, ㄷ
④ㄴ, ㄷ

정답 보기

정답 ④ · 해설 보기

13.

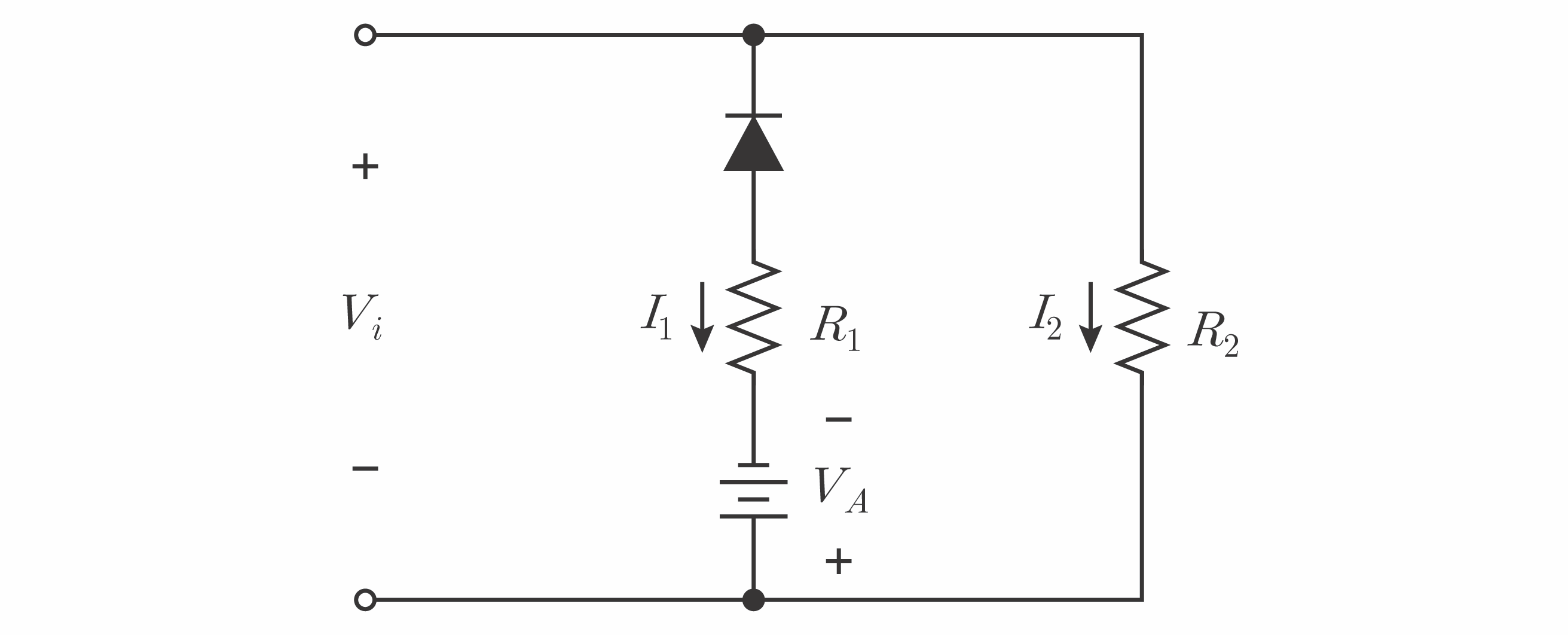

다음 회로에 대한 설명으로 옳은 것은? (단, 다이오드는 이상적인 소자이고

V_{A} > 0

이다)

전자공학개론

① $V_{i} > - V_{A}$ 이면 $I_{1} = - \frac{V _{i} - V _{A}}{R _{1}}$
② $V_{i} > - V_{A}$ 이면 $I_{2} = - \frac{V _{i}}{R _{1} ∣ R _{2}}$
③ $V_{i} < - V_{A}$ 이면 $I_{1} = \frac{V _{i} + V _{A}}{R _{1}}$
④ $V_{i} < - V_{A}$ 이면 $I_{2} = - \frac{V _{i}}{R _{2}}$

정답 보기

정답 ③ · 해설 보기

14.

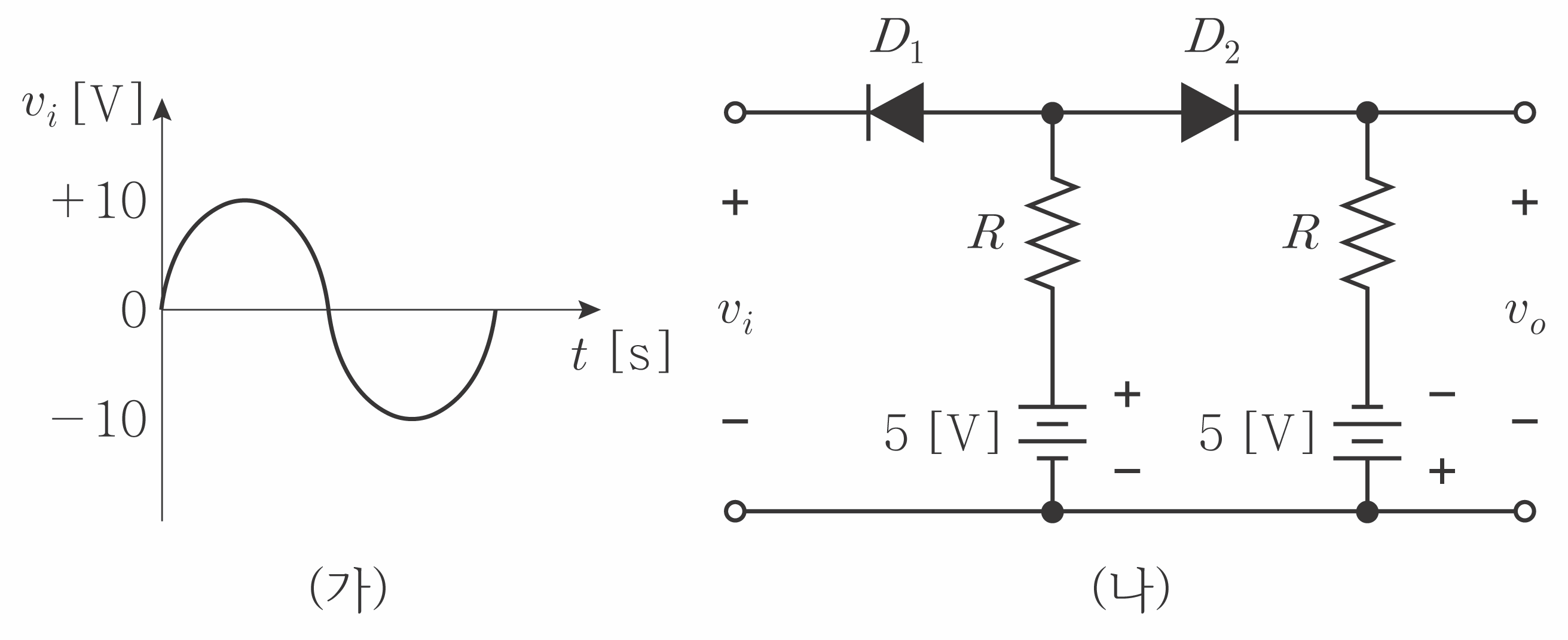

(가)의 입력

v_{i}

를 (나) 회로에 인가했을 때, 출력 전압

v_{o}

의 최솟값[V]은? (단, 다이오드는 이상적인 소자이다)

전자공학개론

①－10
②－5
③0
④5

정답 보기

정답 ② · 해설 보기

15.

단측파대(SSB) 변조의 특징으로 옳지 않은 것은?

전자공학개론

①진폭 변조(AM) 방식에 속한다.
②변조 후 상측파대와 하측파대 중 한쪽 신호만 남는다.
③점유 주파수 대역폭은 변조할 신호가 가지는 대역폭의 2배이다.
④반송파 억압 양측파대(DSB-SC) 변조 방식에 비해 송신기의 소비 전력이 적다.

정답 보기

정답 ③ · 해설 보기

16.

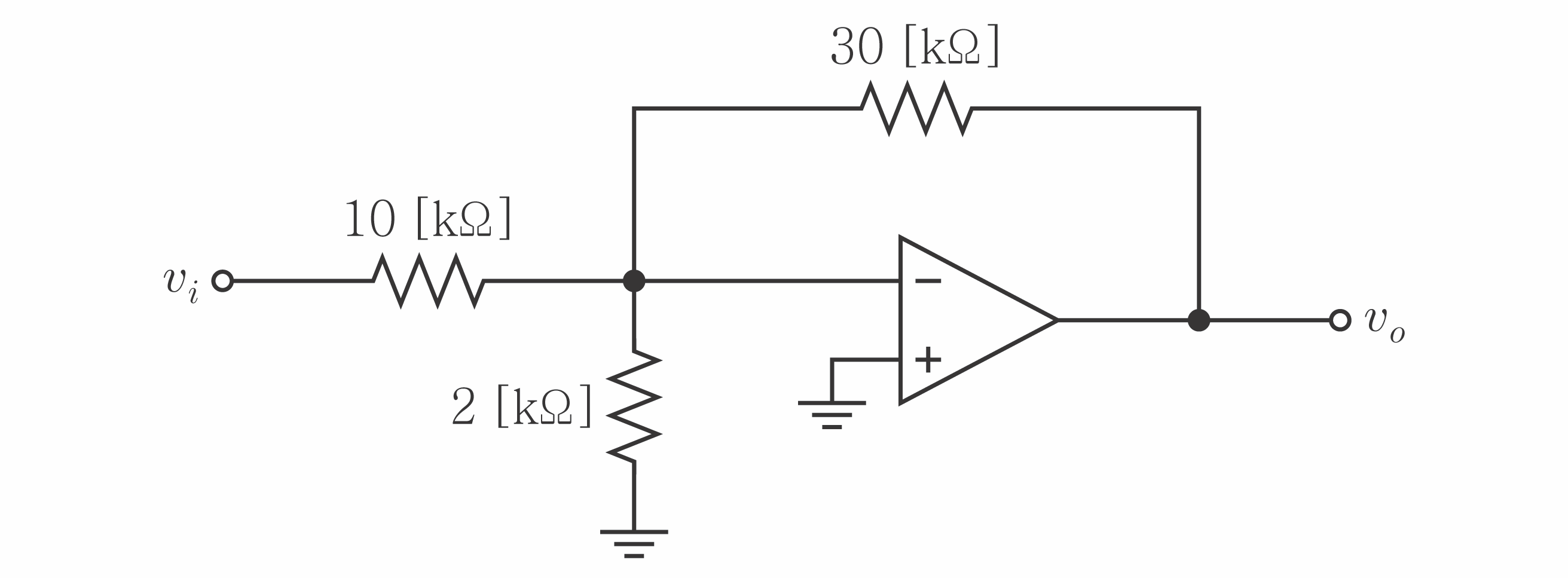

다음 회로의 전압 이득

A_{v} = \frac{v _{o}}{v _{i}}

와 입력 저항

R_{in}

[kΩ]은? (단, 연산증폭기는 이상적이다)

A_{v}

R_{in}

전자공학개론

①－15 $\frac{5}{3}$
②－15 10
③－3 $\frac{5}{3}$
④－3 10

정답 보기

정답 ④ · 해설 보기

17.

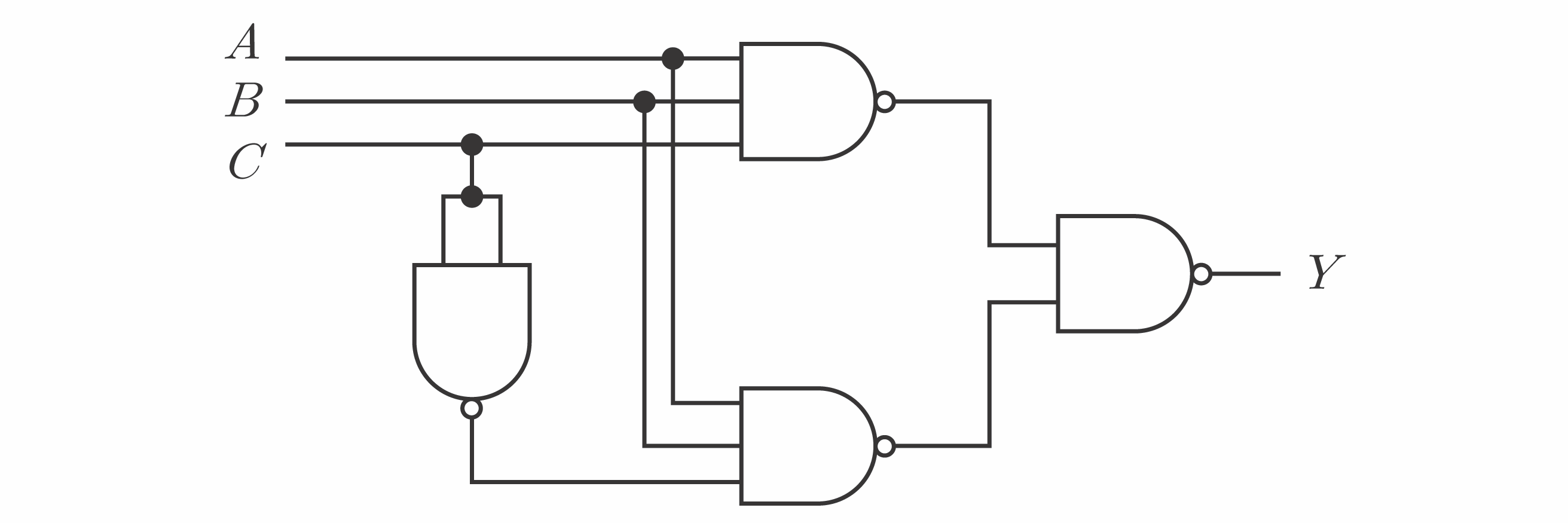

다음 논리회로에서 출력

Y

의 논리식은?

전자공학개론

① $A B + C$
② $A B + C$
③ $A B$
④ $A B C$

정답 보기

정답 ③ · 해설 보기

18.

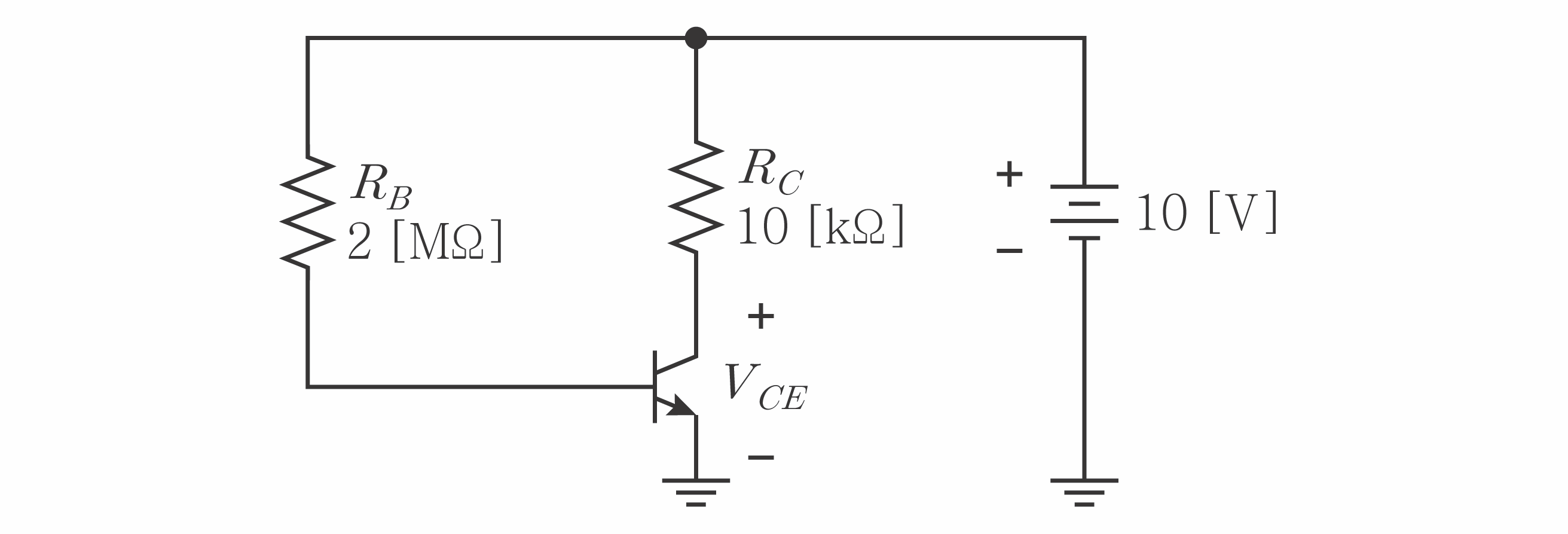

다음 BJT 증폭회로에서 컬렉터－이미터 양단전압

V_{C E}

[V]는? (단, 다이오드의 순방향 전압강하는 0.7 [V], 직류 전류 이득

β_{D C}

는 100이고 저항성분은 무시한다)

전자공학개론

①5.35
②7.35
③8.65
④9.65

정답 보기

정답 ① · 해설 보기

19.

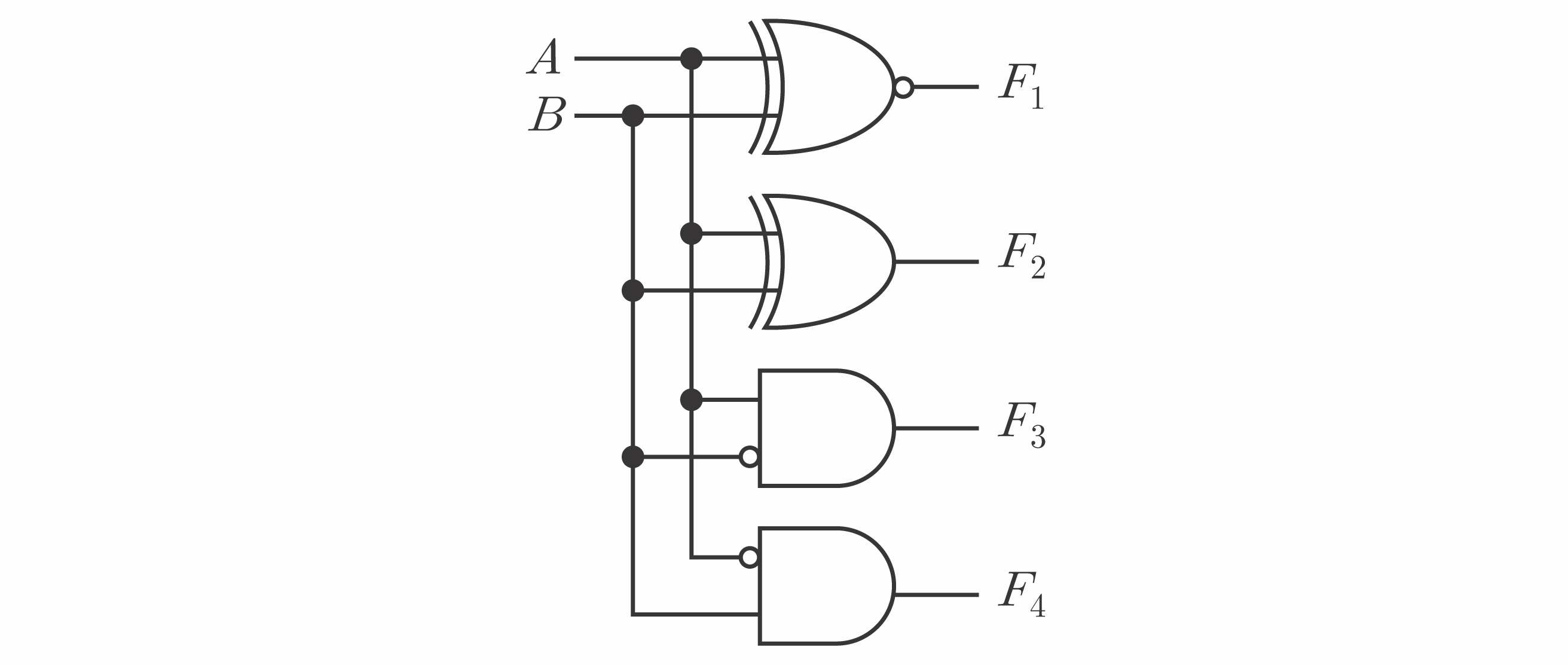

다음 비교기에서 출력

F_{1}

F_{2}

F_{3}

F_{4}

의 기능으로 옳은 것은?

전자공학개론

① $F_{1}$ : $A \neq = B$
② $F_{2}$ : $A = B$
③ $F_{3}$ : $A \geq B$
④ $F_{4}$ : $A < B$

정답 보기

정답 ④ · 해설 보기

20.

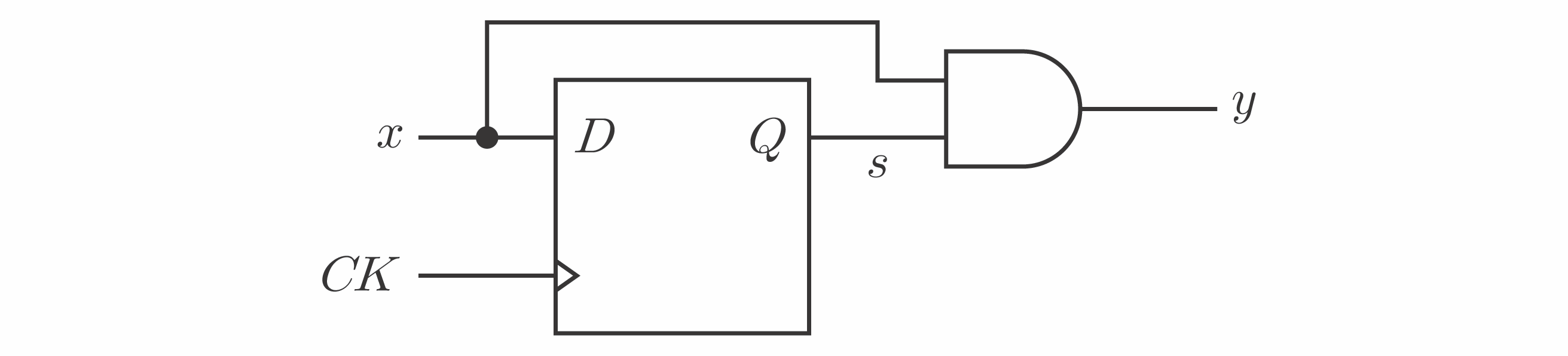

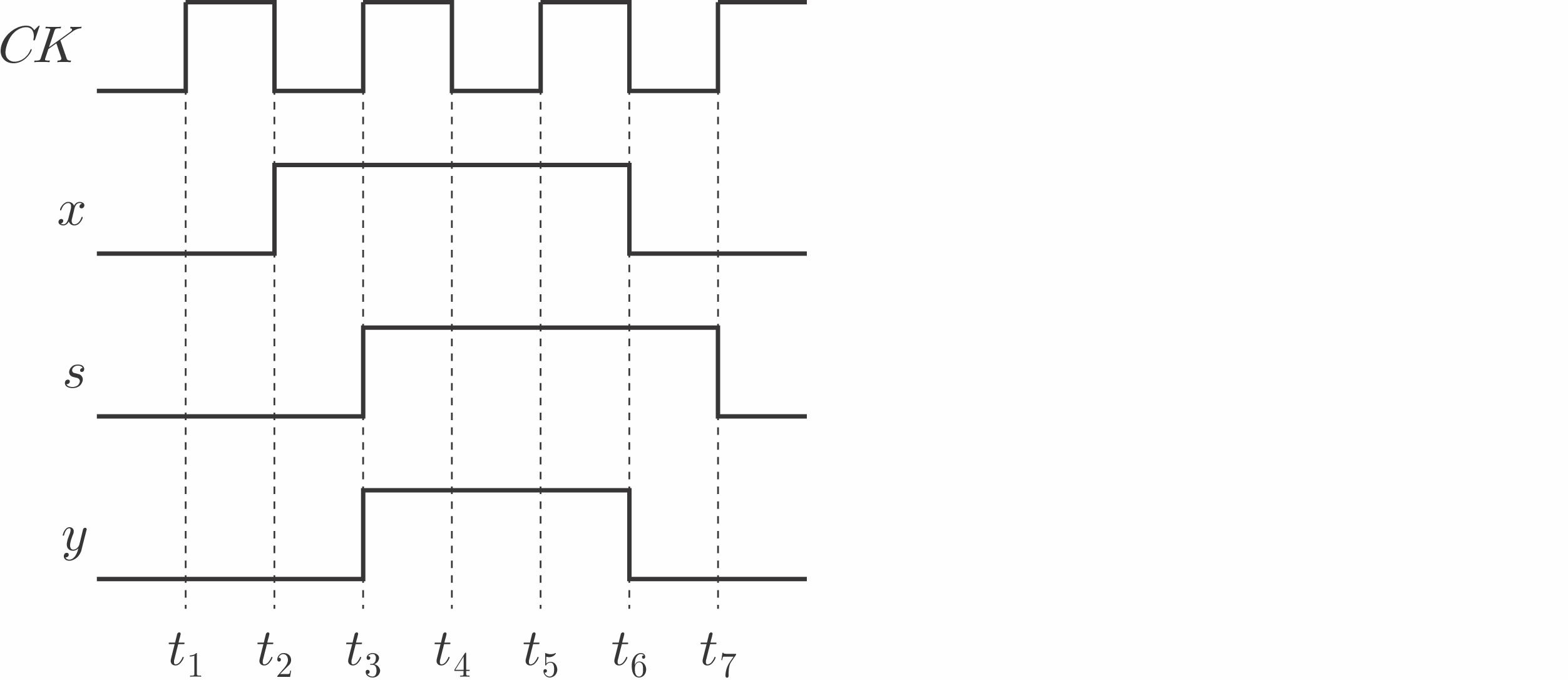

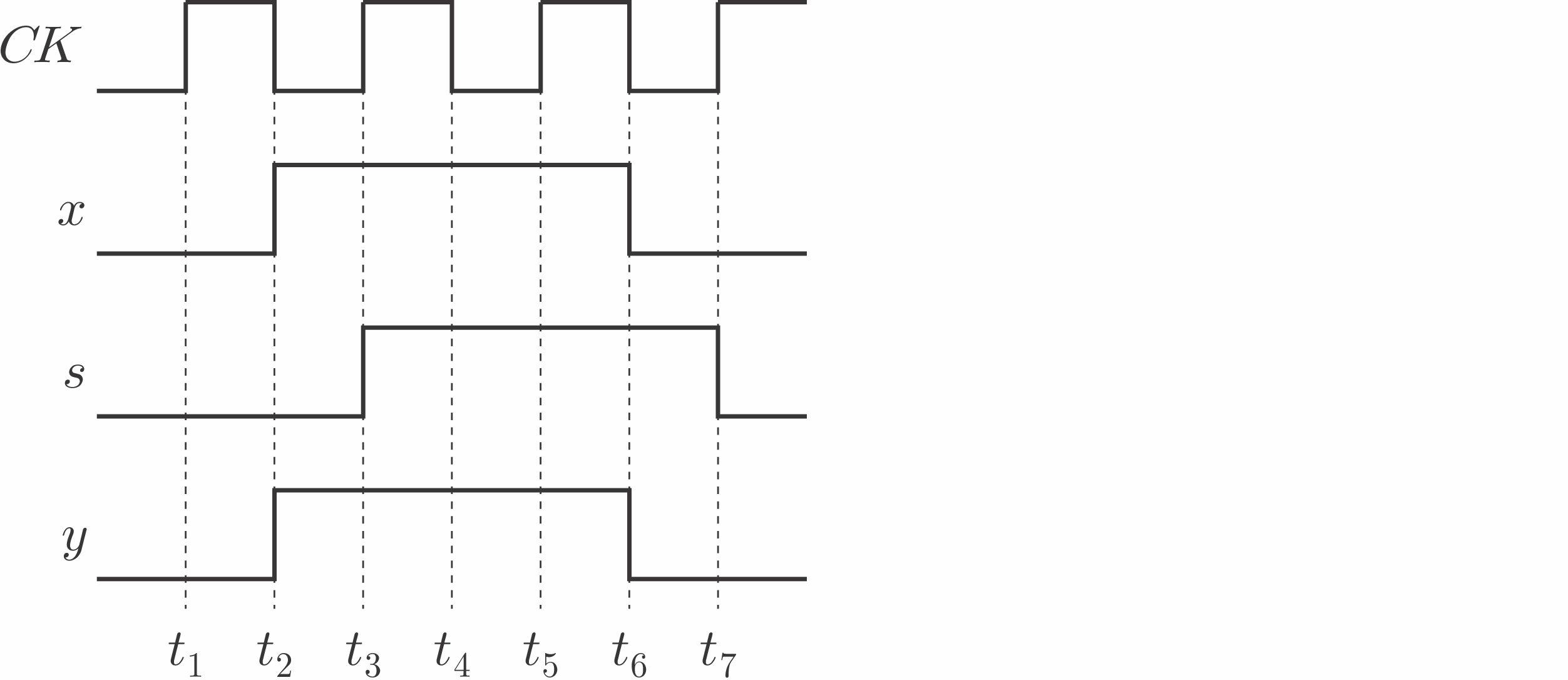

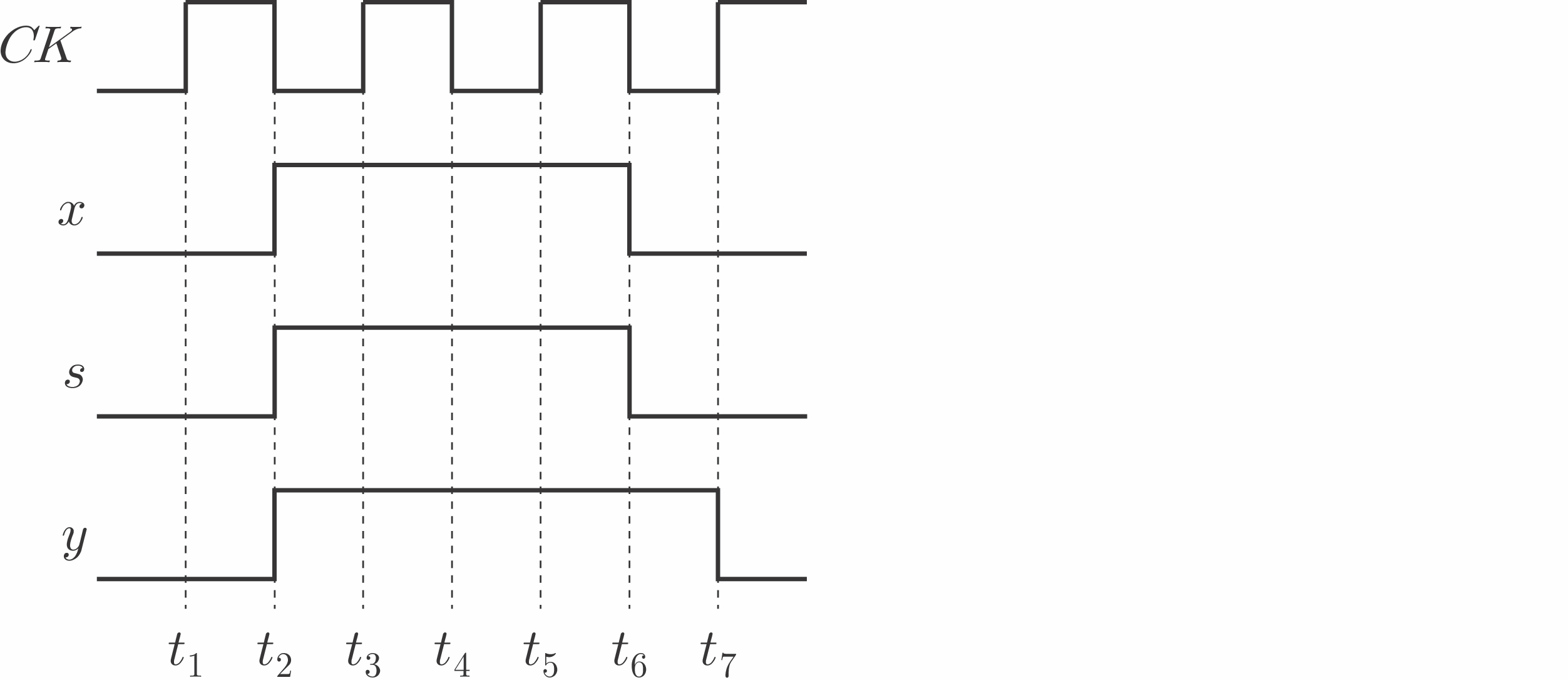

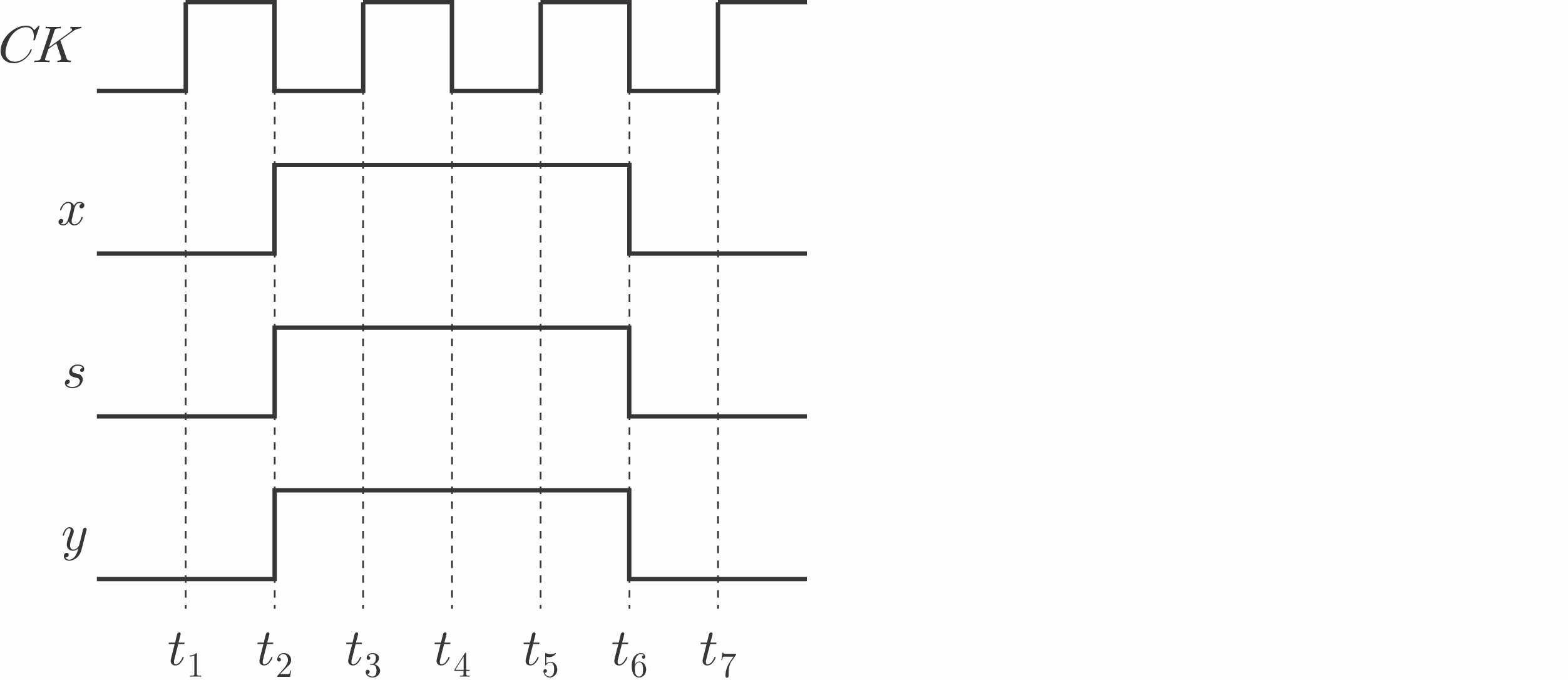

다음 논리회로에서 타이밍도가 옳은 것은? (단, D－플립플롭과 AND 게이트에서 전파지연은 없다고 가정한다)

전자공학개론

정답 보기

정답 ① · 해설 보기
