9급 지방직 토목설계 2011년 기출문제

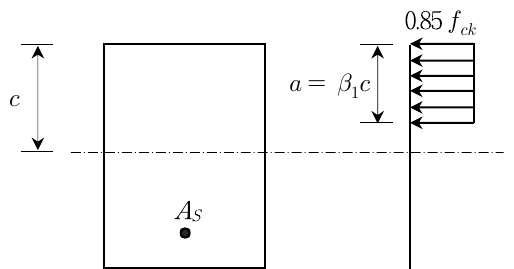

그림과 같은 균형단면의 단철근 직사각형보에서 콘크리트의 설계기준강도 $f_{ck}$가 60 MPa이라면, 계수 ${\beta }_1$은?

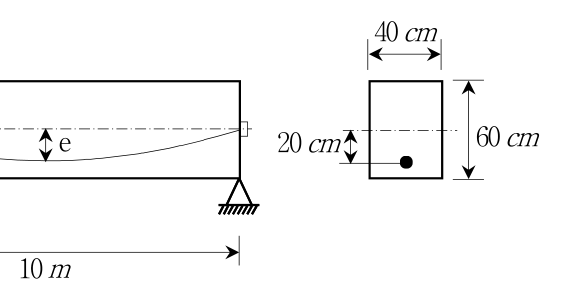

그림과 같이 긴장재를 포물선으로 배치한 프리스트레스트 콘크리트보를 하중평형의 개념으로 해석할 때, 긴장재를 긴장한 후 양끝을 콘크리트에 정착하면 프리스트레싱에 의한 등분포 상향력[kN/m]은? (단, 유효프리스트레스 힘은 2,000 kN이다)

PSC에 대한 설명으로 옳지 않은 것은?

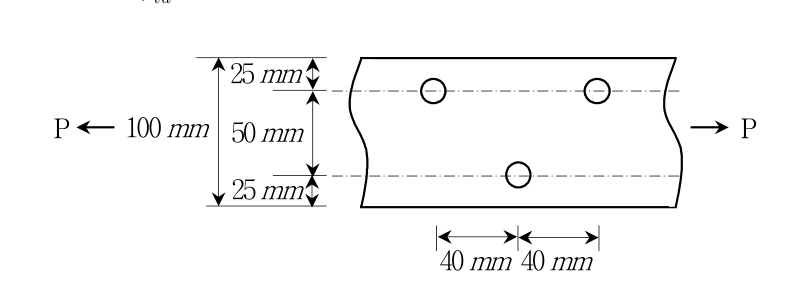

그림과 같은 강판(두께 10 mm)을 리벳으로 이음할 때 강판의 허용인장력[kN]은? (단, 리벳구멍의 직경은 20 mm이고, 강판의 허용인장응력 $f_{ta}$ ＝ 200 MPa이다)

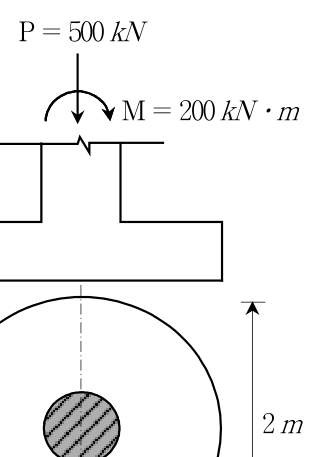

그림과 같이 수직하중과 모멘트가 작용하는 철근콘크리트 원형확대기초에 발생하는 최대 지반반력 $q_{\max }$ [kN/m²]는?

(단, 여기서 π는 원주율이다)

최소전단철근 및 전단철근을 배근하지 않아도 되는 직사각형 단면의 최소 유효깊이 d [mm]는? (단, 소요전단력 V_u ＝ 75 kN, 콘크리트의 설계기준강도 $f_{ck}$ ＝ 36 MPa, 단면의 폭 b ＝400 mm이다)

단철근 직사각형 보(축력이 없는 띠철근 휨부재)에서 콘크리트의 설계기준강도 $f_{ck}$ ＝ 28 MPa, 철근의 항복강도 $f_y$ ＝ 400 MPa, 인장측 철근의 단면적 $A_s$ ＝ 850 mm², 등가직사각형의 응력깊이 a ＝85 mm, 유효깊이 d ＝ 200 mm이다. 콘크리트구조설계기준(2007)에 의거하여 설계휨강도를 계산할 때, 강도감소계수 $\varphi$는?

단순지지된 2방향 슬래브에 등분포하중 $w$가 작용한다. 경간길이의 비가 1 : 2 일 때, 단변방향의 분배하중($w_S$)과 장변방향의 분배하중($w_L$)의 비($\frac{w_S}{w_L}$)는?

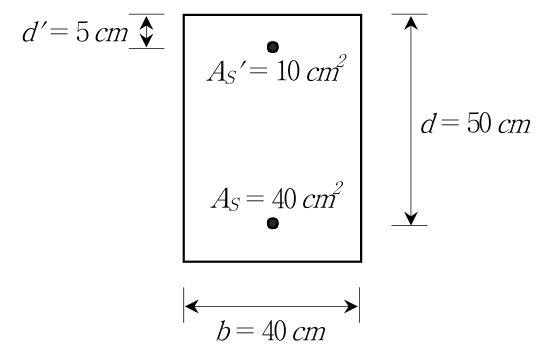

강도설계법으로 그림과 같은 복철근 직사각형 단면을 설계할 때, 등가직사각형의 깊이 a [mm]는? (단, 콘크리트의 설계기준강도 $f_{ck}$ ＝ 25 MPa, 철근의 항복강도 $f_y$ ＝ 400 MPa 이다)

단면의 폭 b ＝ 40 cm, 유효깊이 d ＝ 60 cm, 인장측 철근의 단면적 $A_s$ ＝ 9 cm²인 직사각형 보를 강도설계법으로 검토했을 때, 발생할 수 있는 파괴형태에 대한 설명으로 옳은 것은? (단, 균형철근비 ${\rho }_b$ ＝ 0.0321, 최소철근비 ${\rho }_{\min }$ ＝ 0.0047, 최대철근비 ${\rho }_{\max }$ ＝ 0.0206이다)

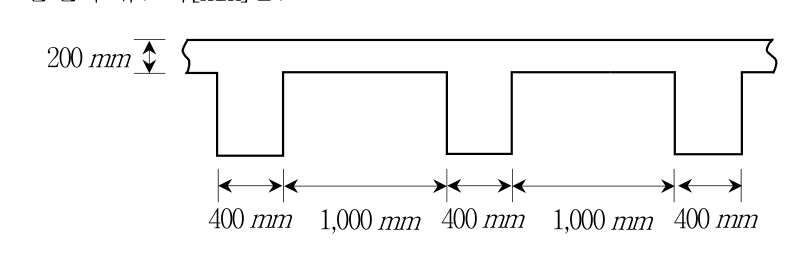

경간 L ＝12 m인 교량의 단면이 그림과 같은 경우, 대칭 T형보의 플랜지 유효폭[mm]은?

RC 기둥에 대한 설명으로 옳지 않은 것은?

강도설계법에서 적용하는 기본 가정에 해당되지 않는 것은?

폭 b ＝ 40 cm, 전체높이 h ＝ 60 cm, 유효깊이 d ＝ 55 cm인 단철근 직사각형 단면의 공칭모멘트[kN·m]는? (단, 콘크리트의 설계기준강도 $f_{ck}$ ＝ 30 MPa, 철근의 항복강도 $f_y$ ＝ 300 MPa, 인장측 철근의 단면적 $A_s$ ＝ 34 cm²이고, 철근비($\rho$)는 ${\rho }_{\min }\le \rho \le {\rho }_{\max }$를 만족한다)

옹벽에 대한 설명으로 옳지 않은 것은?

프리스트레싱 긴장재를 긴장한 PSC 부재에서 건조수축으로 인한 프리스트레스 손실량[MPa]은? (단, 긴장재는 콘크리트구조설계기준(2007)의 표준탄성계수를 적용하고, 발생된 건조수축변형률 ${ϵ}_{sh}$ ＝ 4 × 10^－5이다)

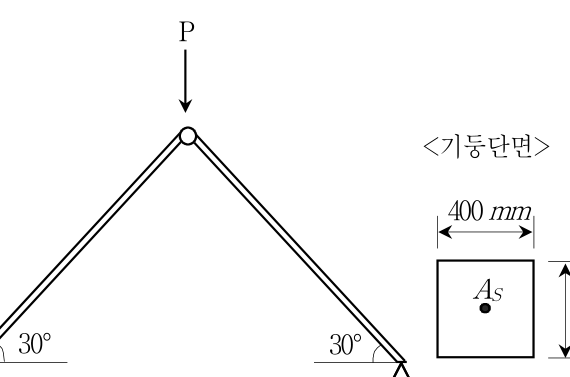

그림과 같은 트러스 형태(활절 연결 구조)의 띠철근 콘크리트 기둥이 있다. 기둥은 좌굴의 영향이 없는 단주이며, 기둥단면이 그림 오른쪽과 같을 때 구조물이 지지할 수 있는 극한하중 $P$ [kN]는? (단, 기둥의 자중은 무시하고, 축방향 철근의 단면적 $A_s$ ＝ 100 cm², 콘크리트의 설계기준강도 $f_{ck}$ ＝ 20 MPa, 철근의 항복강도 $f_y$ ＝ 400 MPa 이다)

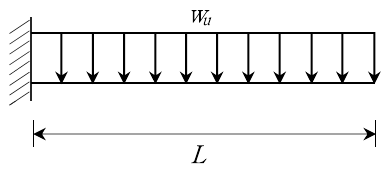

그림에서 폭 b ＝ 300 mm, 유효깊이 d ＝ 400 mm, 전체높이 h ＝ 450 mm인 직사각형 단면의 캔틸레버보가 최소전단철근 및 전단철근 없이 계수하중 $w_u$ ＝10 kN/m를 지지할 수 있는 최대 길이 L [mm]은? (단, 휨에 대한 고려는 하지 않으며, 콘크리트의 설계기준강도 $f_{ck}$ ＝ 25 MPa이다)

단순보의 지간이 9 m이고 단면의 형상이 그림과 같은 경우, 부재축과 수직인 U형 전단철근의 최대 간격 s [mm]는? (단, 콘크리트의 설계기준강도 $f_{ck}$ ＝ 25 MPa, 철근의 항복강도 $f_y$ ＝ 400 MPa, 설계등분포하중 $w_u$ ＝ 50 kN/m, 사용 전단철근 1본의 단면적 $A_s$ ＝ 100 mm²이다)

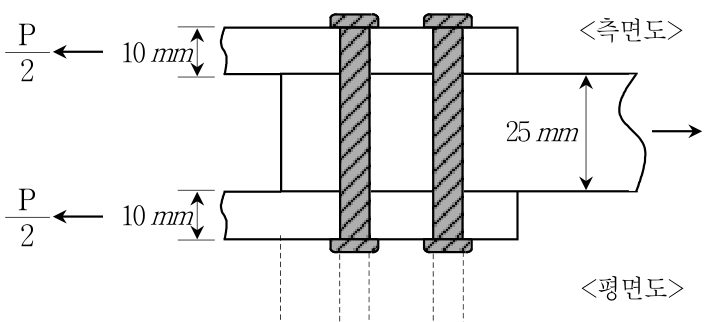

그림에서 4개의 볼트(직경 20 mm)에 가할 수 있는 허용인장력 P [kN]는? (단, 볼트의 허용전단응력 $v_{sa}$ ＝ 100 MPa, 볼트의 허용지압응력 $f_{ba}$ ＝ 200 MPa, π는 원주율이다)
