9급 지방직 토목설계 2017년 기출문제

프리스트레스트 콘크리트보에서 긴장재 정착 공법에 해당하지 않는 것은?

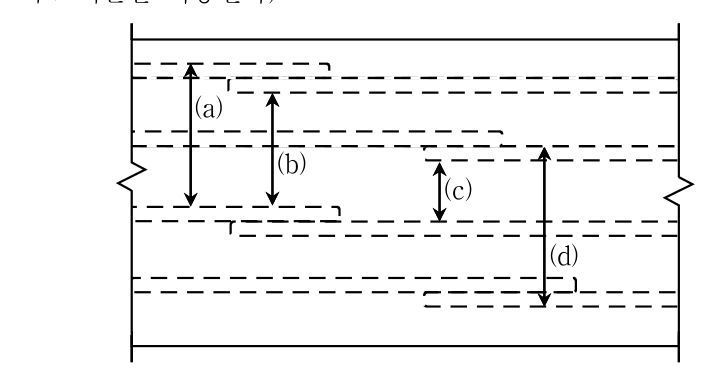

그림과 같은 철근콘크리트 구조의 겹침이음부의 평면에서, 서로 엇갈리게 겹침이음한 경우의 철근 순간격은? (단, 2012년도 콘크리트구조기준을 적용한다)

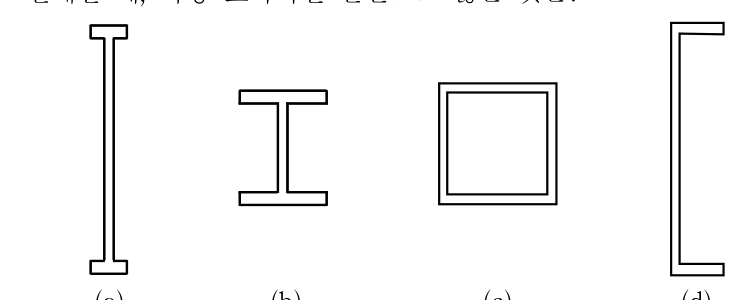

동일한 재료와 단면적을 사용하여 비틀림에 저항하는 부재를 설계할 때, 가장 효과적인 단면으로 옳은 것은?

옹벽의 설계일반에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

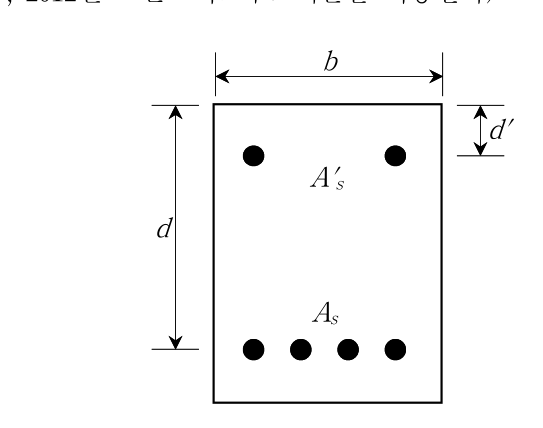

인장철근과 압축철근이 모두 항복하는 복철근 직사각형 보의 등가응력블럭의 깊이 a [mm]는? (단, 콘크리트의 설계기준압축강도 f_ck ＝ 20 MPa, 철근의 설계기준항복강도 f_y ＝ 400 MPa, d ＝ 500 mm, b ＝ 300 mm, d' ＝ 50 mm, A'_s ＝ 2 × 550 mm², A_s ＝ 4 × 700 mm²이고, 2012년도 콘크리트구조기준을 적용한다)

강구조물의 하중저항계수설계법에서 사용성한계상태에 대한 검토 항목으로 옳은 것은?

프리스트레싱 강재의 릴랙세이션에 대한 설명으로 옳지 않은 것은?

다음 1방향 슬래브에 관한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

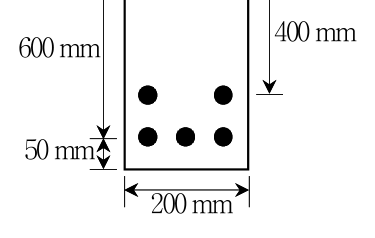

철근 한 가닥의 단면적이 $\frac{1,700}{5}\mathrm{m}{\mathrm{m}}^2$인 인장철근이 5가닥 배치된 단철근 직사각형보에서 단면의 공칭휨강도 M_n을 계산할 때 적용하는 팔길이 z [mm]는? (단, f_ck ＝ 20 MPa, f_y ＝ 400 MPa이며 2012년도 콘크리트구조기준을 적용한다)

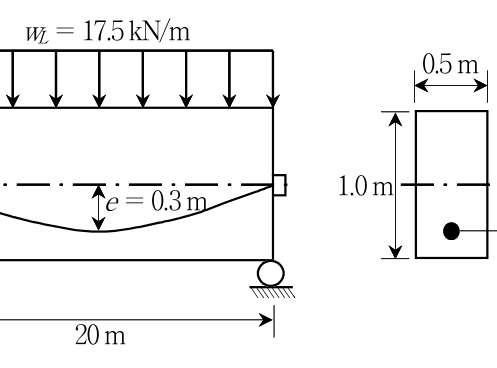

지간중앙에서 편심 e ＝ 0.3 m인 포물선 형태로 긴장재를 배치한 지간 L ＝ 20 m의 프리스트레스트 콘크리트보가 있다. 활하중 w_L ＝ 17.5 kN/m가 작용할 때, 자중을 포함한 전체 등분포 하중과 하중평형개념에 의한 등분포 상향력의 크기가 같아지도록 하는 프리스트레스 힘[kN]은? (단, 콘크리트 단위중량은 25 kN/m³이고, 프리스트레스 손실은 없다)

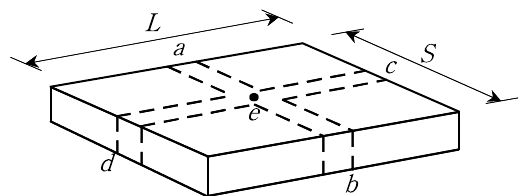

단변 S ＝ 1 m, 장변 L ＝ 2 m인 단순 4변 지지의 직사각형 2방향 슬래브가 등분포 하중 w를 받을 때, 슬래브 중앙점 $e$에서 서로 직교하는 슬래브대 ab와 슬래브대 cd가 각각 분담하여 지지하는 등분포 하중의 비 w_ab : w_cd에 가장 가까운 값은? (단, 2012년도 콘크리트구조기준을 적용한다)

철근의 설계기준항복강도가 400 MPa 이하일 때, 인장지배 단면의 순인장변형률은 얼마 이상이어야 하는가? (단, 2012년도 콘크리트구조기준을 적용한다)

구조해석결과에서 표와 같은 단면력을 얻었을 때, 계수전단력[kN]과 계수휨모멘트[kN·m] 값은? (단, 2012년도 콘크리트구조기준을 적용한다)

○ 고정하중에 의한 단면력 : V_D ＝ 200 kN, M_D ＝ 180 kN·m

○ 활하중에 의한 단면력 : V_L ＝ 150 kN, M_L ＝ 120 kN·m

V_u M_u

철근과 콘크리트의 부착강도에 대한 설명으로 옳지 않은 것은?

철근콘크리트 구조의 강도설계법에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

도로교설계기준(한계상태설계법, 2015년)의 설계원칙에 대한 설명으로 옳지 않은 것은?

보통중량골재를 사용한 설계기준압축강도 f_ck ＝ 27 MPa인 콘크리트의 할선탄성계수[MPa] 계산식으로 옳은 것은? (단, 콘크리트 단위질량 m_c ＝ 2,300 kg/m³이며, 2012년도 콘크리트구조기준을 적용한다)

철근콘크리트 보의 설계에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

중심축하중을 받는 길이 L ＝ 10 m, 단면 크기 300 mm × 400 mm인 양단고정 기둥의 오일러 좌굴하중[kN]은? (단, $\pi$ ＝ 3으로 계산하며 기둥의 탄성계수 E ＝ 20,000 MPa이다)

철근콘크리트 부재의 전단마찰 설계방법에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)
