9급 지방직 토목설계 2020년 기출문제

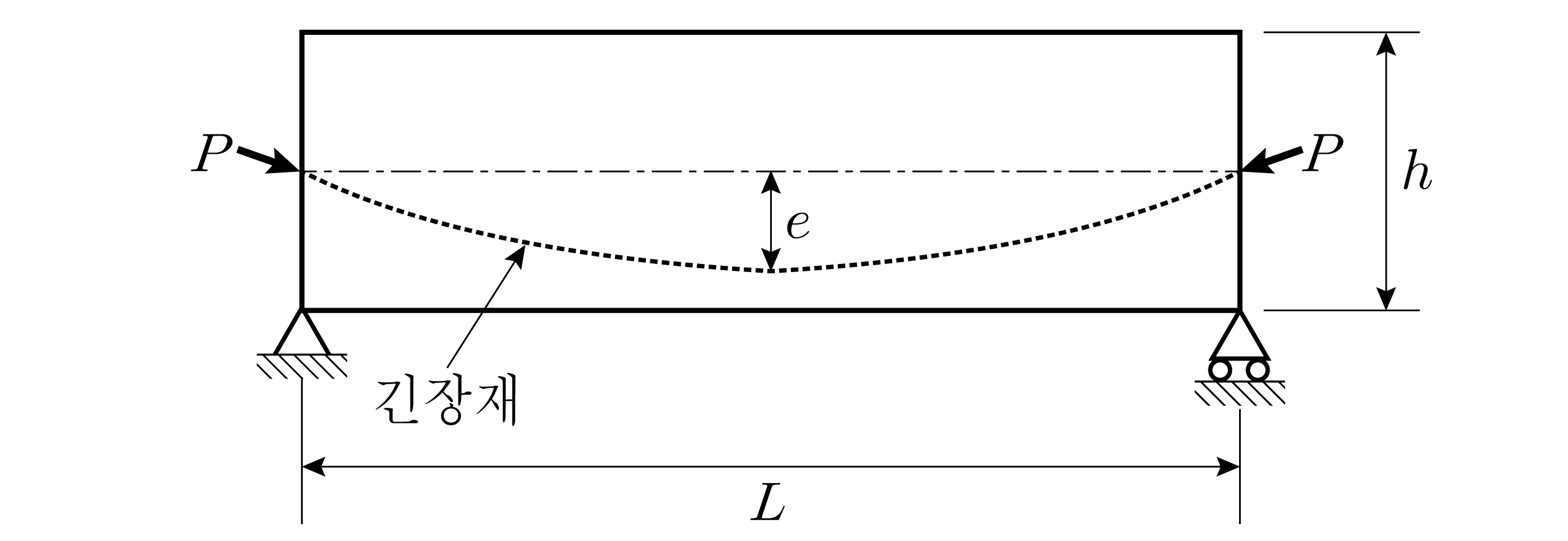

그림과 같이 높이($h$)가 800 mm이고, 길이($L$)가 20 m인 PSC 단순보에서, 긴장력($P$) 8,000 kN을 작용시켰을 때, 긴장력에 의한 등가등분포 상향력 $U$ [kN/m]는? (단, 중앙부 편심($e$) 300 mm, 양 단부 편심($e$) 0 mm로 2차 포물선으로 긴장재가 배치되어 있으며, 자중 및 긴장력 손실은 무시한다)

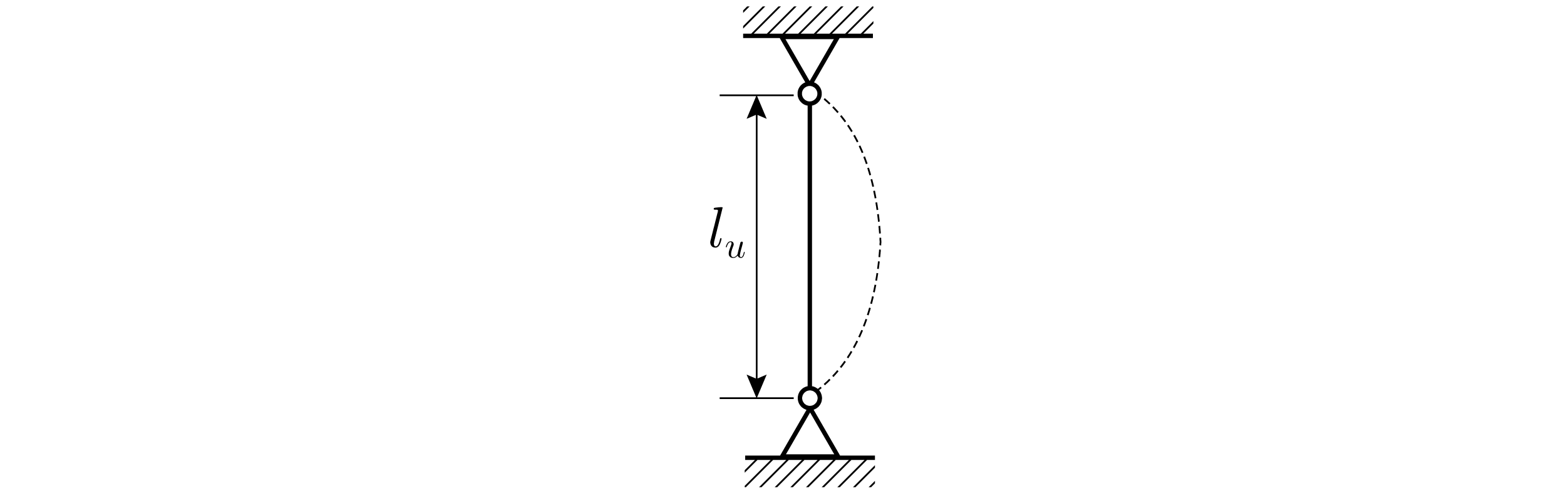

그림과 같이 기둥의 단부 조건이 양단 힌지이며, 비지지길이가 $l_u$인 기둥의 좌굴하중은? (단, $E$는 탄성계수, $I$는 단면2차모멘트이며, 탄성 좌굴로 거동한다)

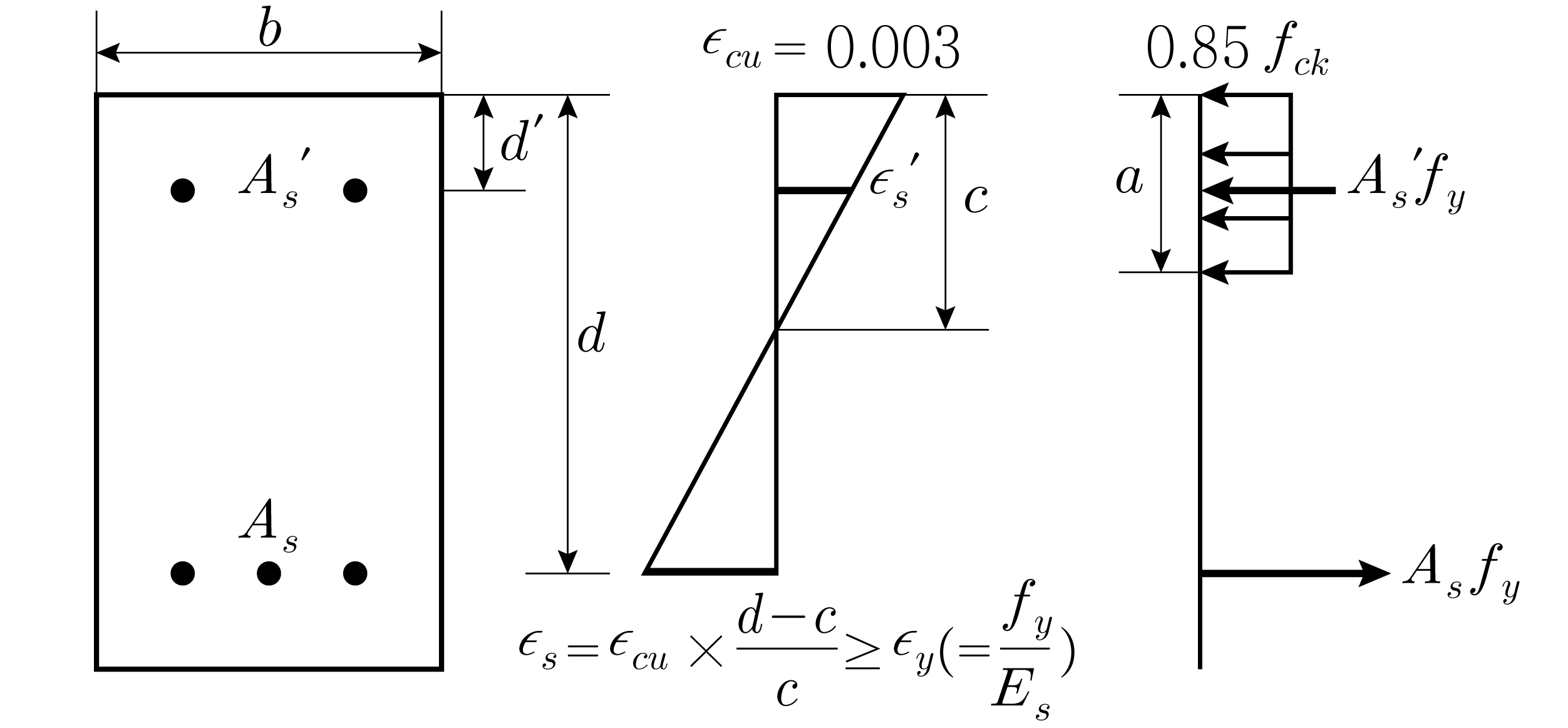

그림과 같은 복철근 직사각형보의 공칭휨강도 $M_n$ 및 등가직사각형 응력블록의 깊이 $a$를 구하는 식은? (단, 인장철근 및 압축철근은 항복하였고, 콘크리트 설계기준압축강도는 $f_{ck}$, 철근의 설계기준항복강도는 $f_y$이며, 콘크리트구조 휨 및 압축 설계기준(KDS 14 20 20: 2016)을 따른다)

$M_n$ $a$

포스트텐션에 의한 프리스트레스를 도입할 때 발생 가능한 즉시 손실의 원인만을 모두 고르면?

ㄱ. 정착장치의 활동 ㄴ. 콘크리트 크리프

ㄷ. 콘크리트 탄성변형 ㄹ. 콘크리트 건조수축

ㅁ. PS강재의 릴렉세이션 ㅂ. PS강재와 쉬스 사이의 마찰

편심이 없는 중심 축하중만을 받는 I형 단면을 가진 강재 기둥 설계에 대한 설명으로 옳지 않은 것은? (단, 자중 및 국부좌굴은 고려하지 않는다)

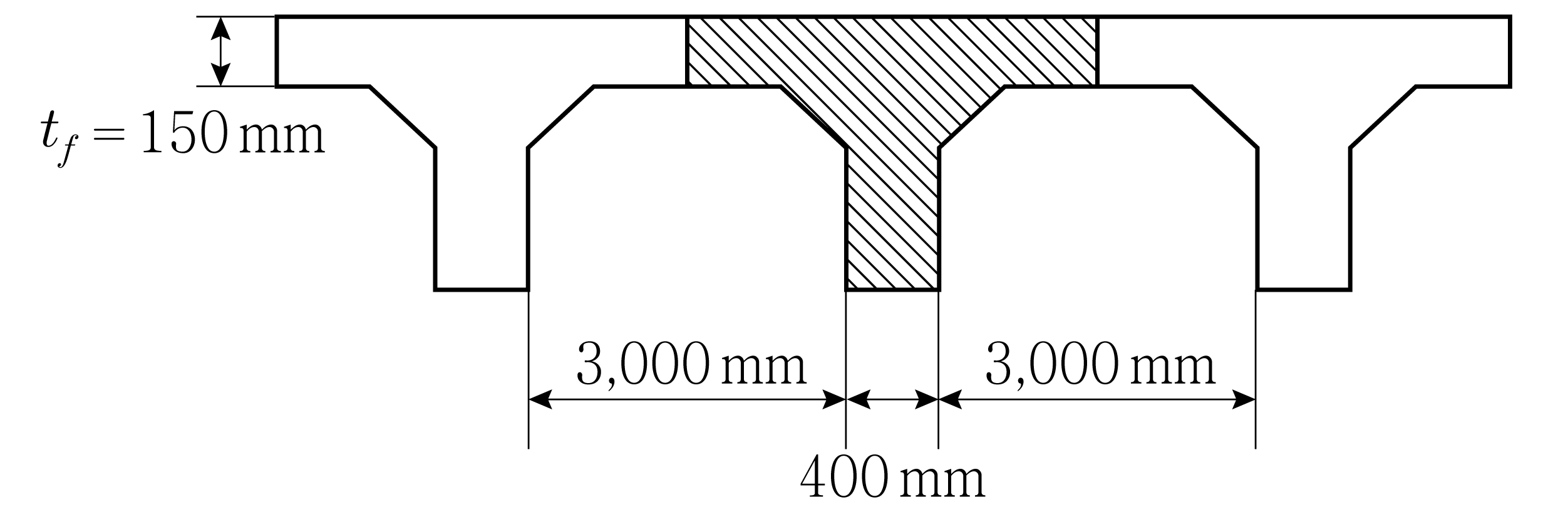

그림과 같이 슬래브와 보를 일체로 타설한 경간이 20 m인 단순지지된 철근콘크리트 보가 있다. 빗금친 T형 단면에 대한 내용으로 옳은 것은? (단, 콘크리트구조 해석과 설계 원칙(KDS 14 20 10: 2016)을 따른다)

단면이 두꺼운 매스콘크리트 교량 확대기초 시공 시 온도균열의 방지나 제어를 위해 고려하는 방안으로 적절하지 않은 것은?

암거와 라멘 구조물의 설계에 대한 설명으로 옳은 것은?

휨모멘트와 축력을 받는 철근콘크리트 부재의 설계를 위한 일반 가정으로 옳지 않은 것은? (단, 콘크리트구조 휨 및 압축 설계기준(KDS 14 20 20: 2016)을 따른다)

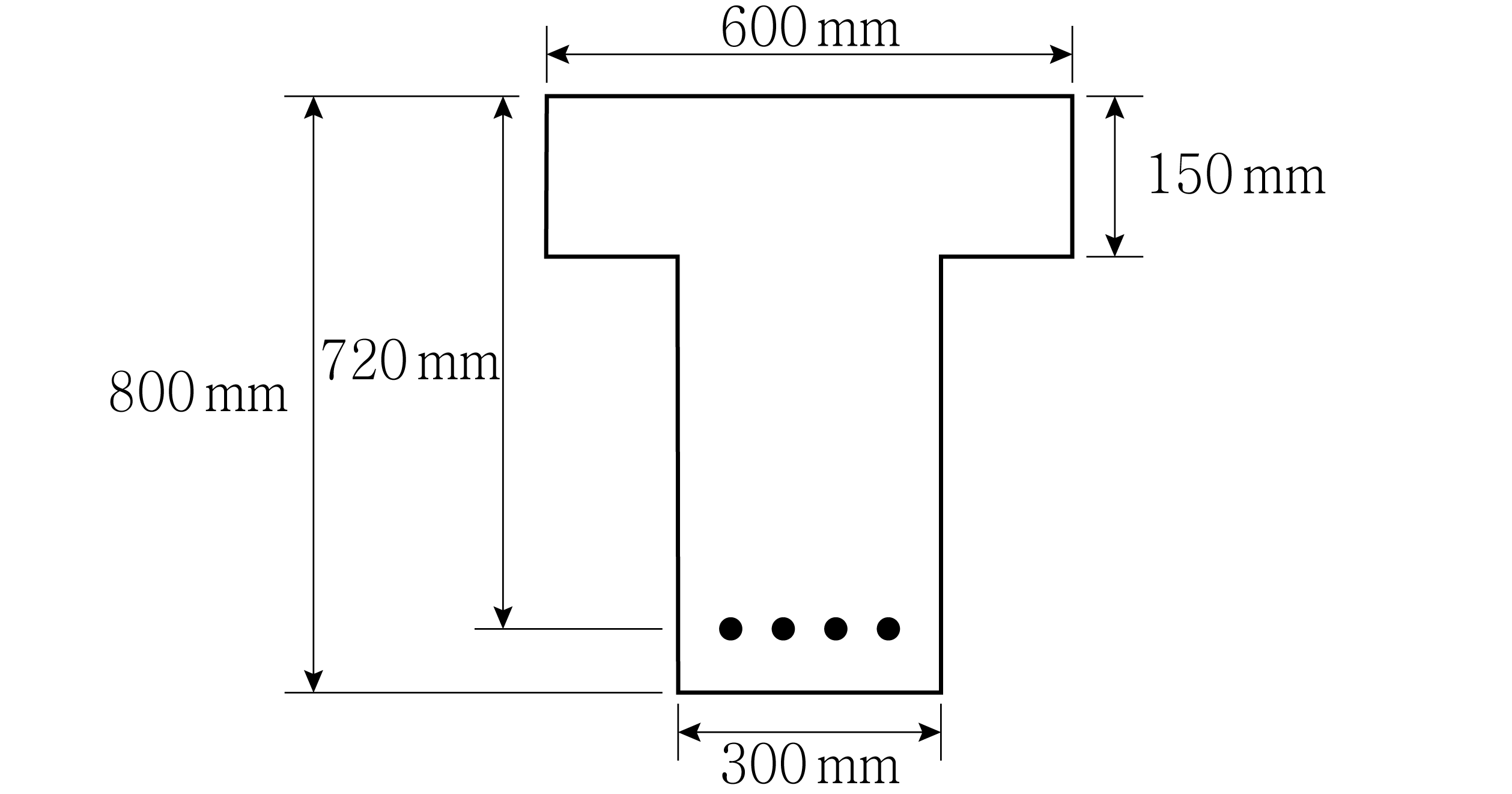

그림과 같은 단면을 가진 T형보에 정모멘트가 작용할 때 극한상태에서의 등가직사각형 응력블록의 깊이 $a$가 200 mm라면 콘크리트에 작용하는 압축력의 크기[kN]는? (단, $f_{ck}$ ＝ 24 MPa, $f_y$ ＝ 400 MPa이며, 콘크리트구조 휨 및 압축 설계기준(KDS 14 20 20: 2016)을 따른다)

전단철근이 부담해야 할 전단력 $V_s$ ＝ 500 kN일 때, 전단철근(수직스터럽)의 간격 s를 240 mm로 하면 직사각형 단면에서 필요한 최소 유효깊이 d [mm]는? (단, 보통중량콘크리트이며 $f_{ck}$ ＝ 36 MPa, $f_y$ ＝ 400 MPa, $b$ ＝ 400 mm, 전단철근의 면적 $A_v$ ＝ 500 mm²이고, 콘크리트구조 전단 및 비틀림 설계기준(KDS 14 20 22: 2016)을 따른다. 또한, 전단철근 최대간격 기준을 만족한다)

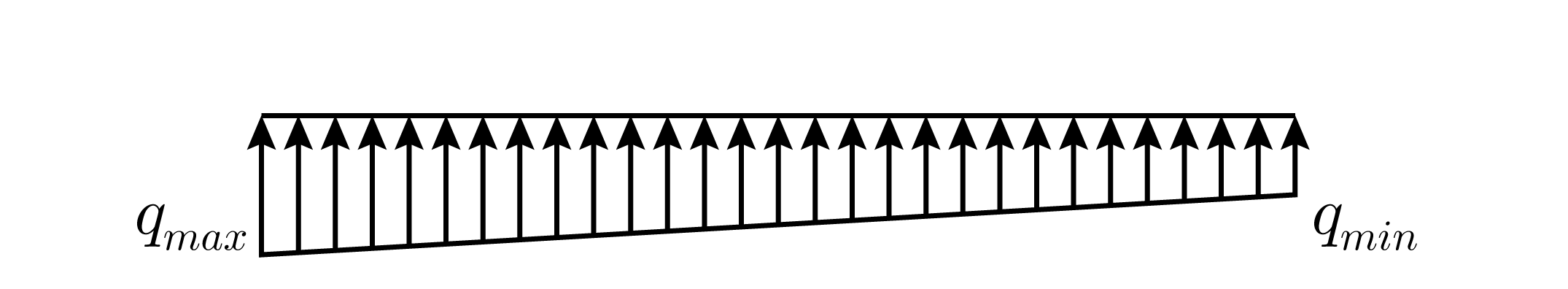

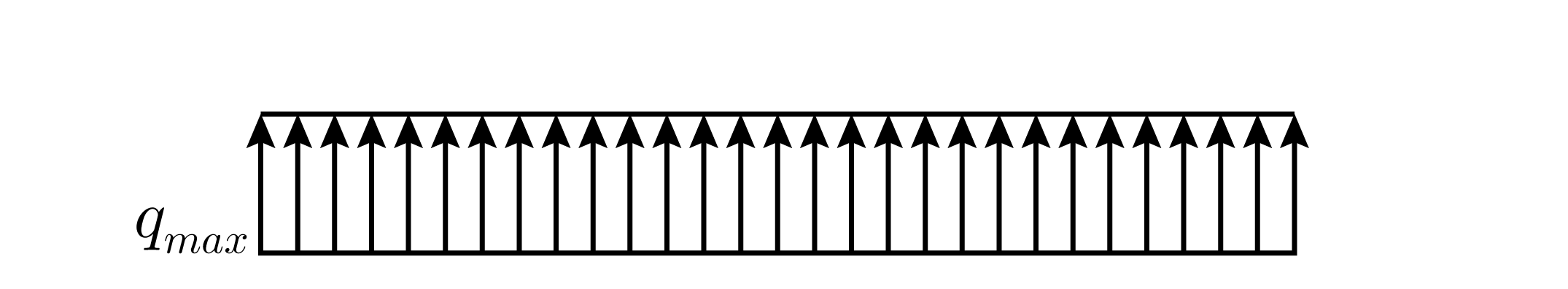

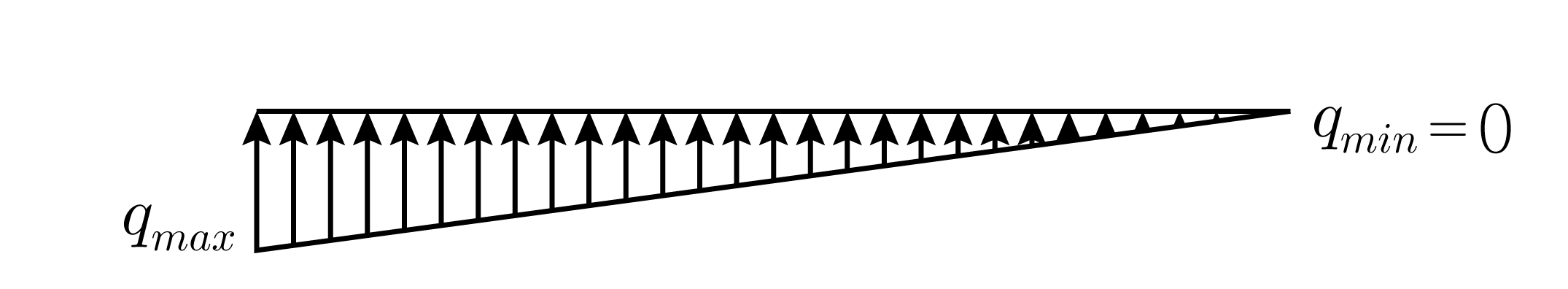

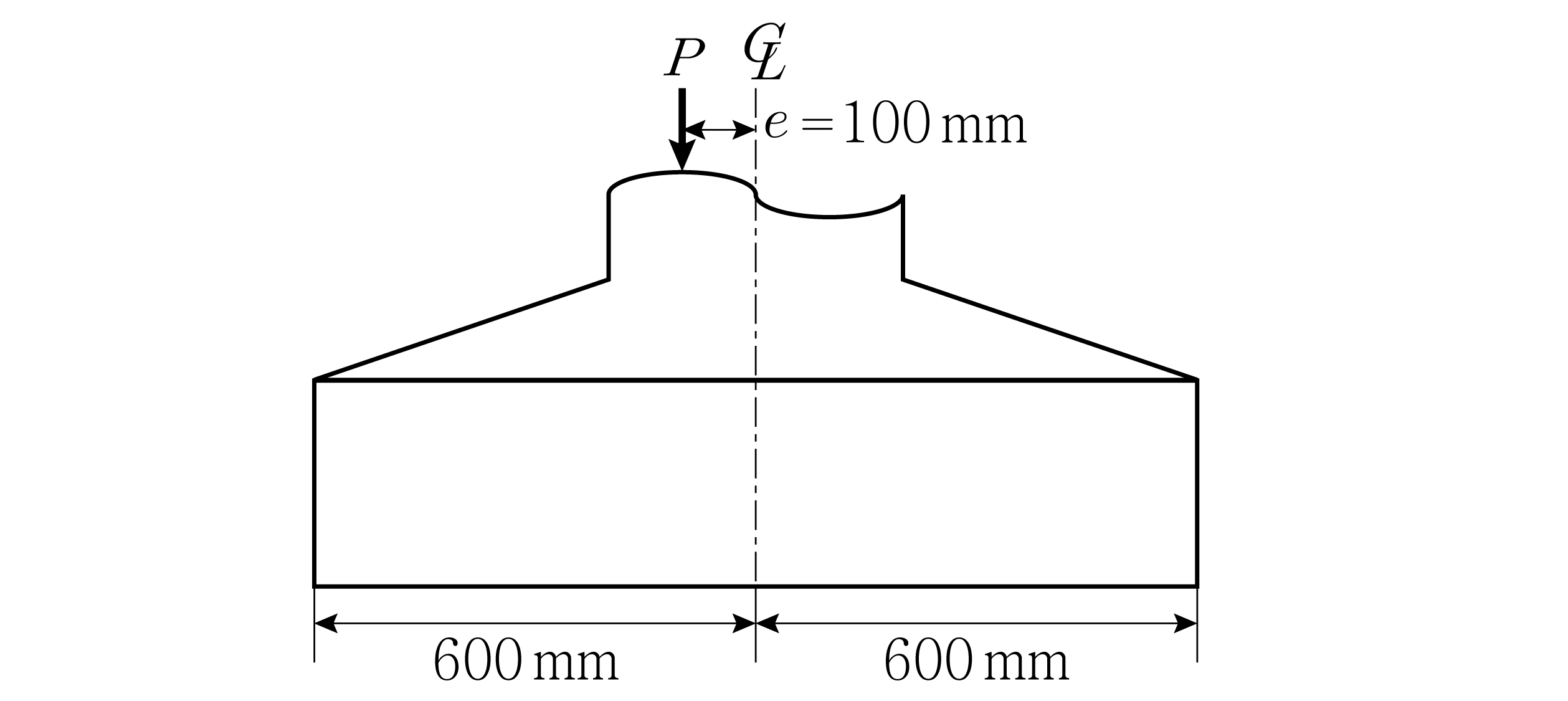

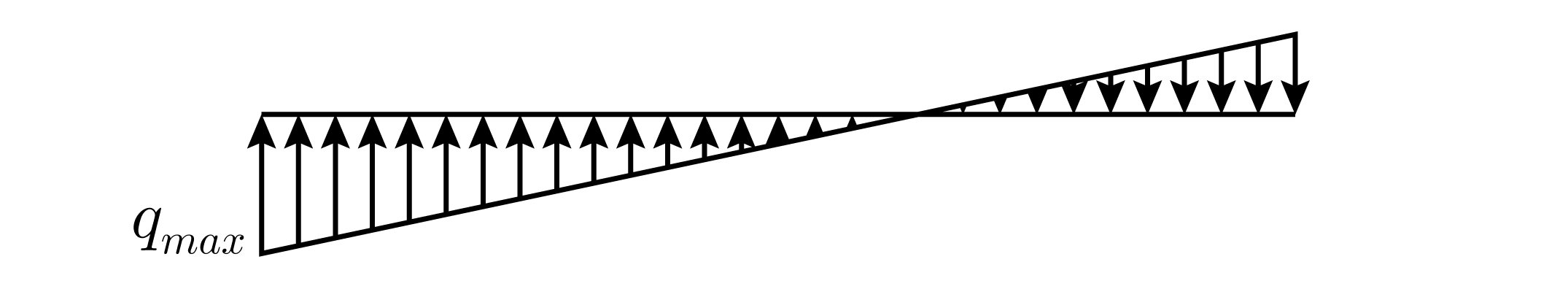

그림과 같이 기초에 편심하중이 작용할 때 기초 저면에 생기는 응력 분포 형상은? (단, 단위폭으로 고려하고, $e$ ＝ 100 mm, 지반 조건은 균일하며, 자중은 무시한다)

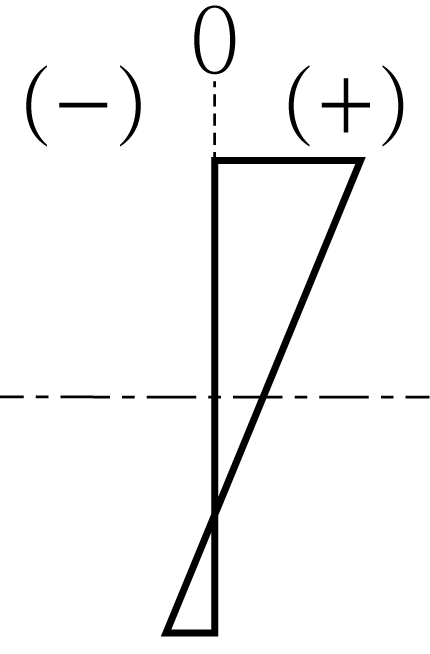

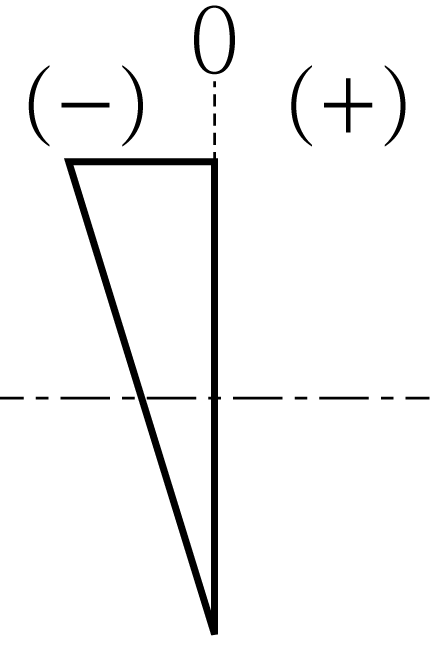

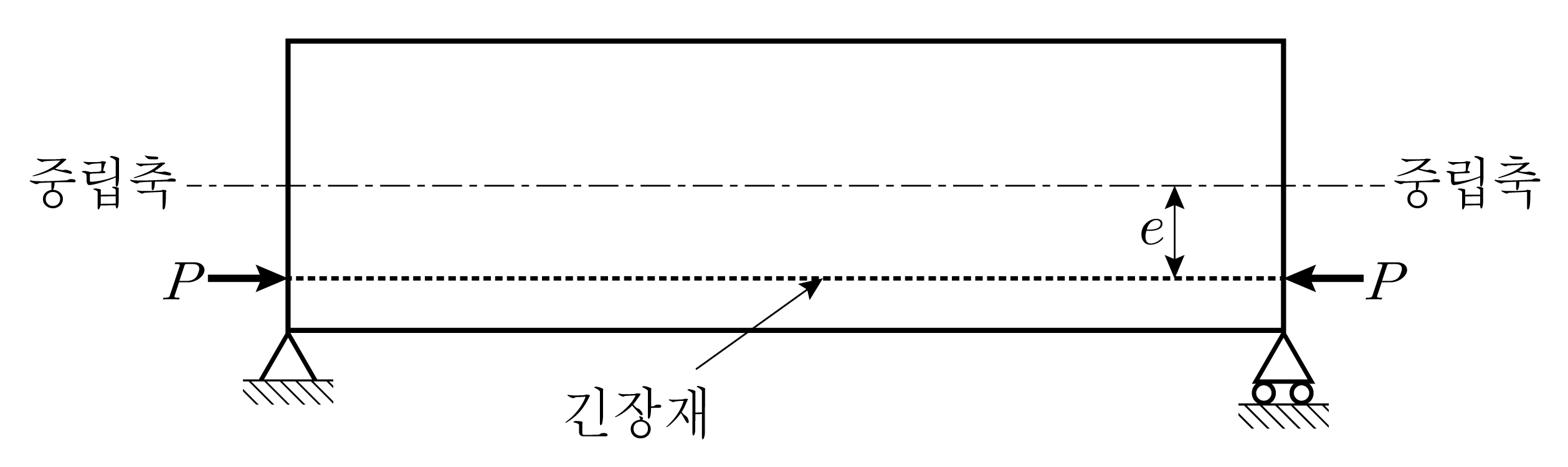

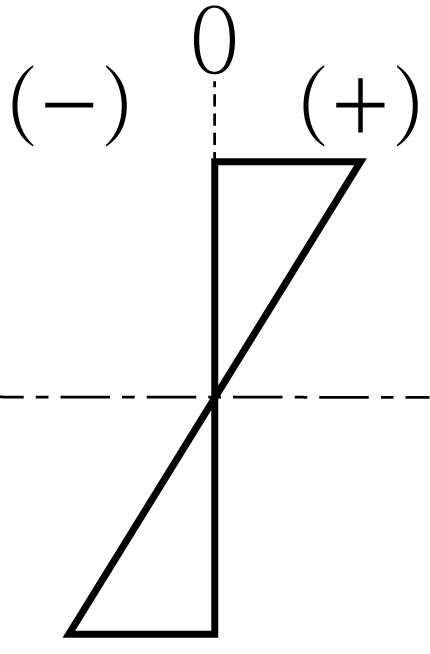

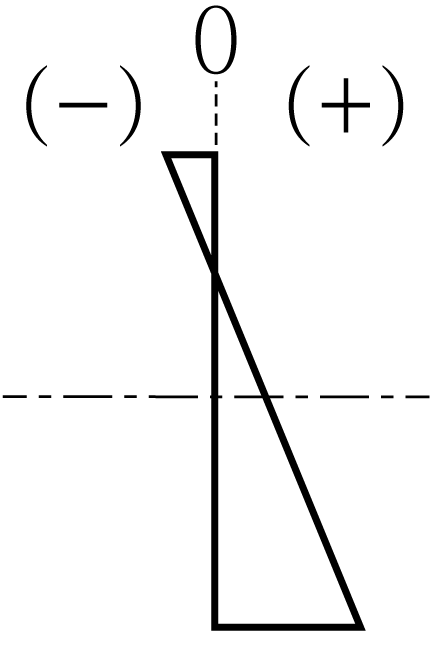

그림과 같이 중립축으로부터 편심거리 $e$만큼 떨어진 지점에 긴장력 $P$를 작용시킨 프리스트레스트 콘크리트(PSC) 보의 중앙 단면에서의 응력 분포로 적절한 것은? (단, PSC 보의 프리스트레스만을 고려하고 자중은 무시하며, (＋)는 압축응력, (－)는 인장응력으로 정의한다. 단면은 직사각형이며, 이외 다른 조건은 고려하지 않는다)

ㄱ. ㄴ.

ㄷ. ㄹ.

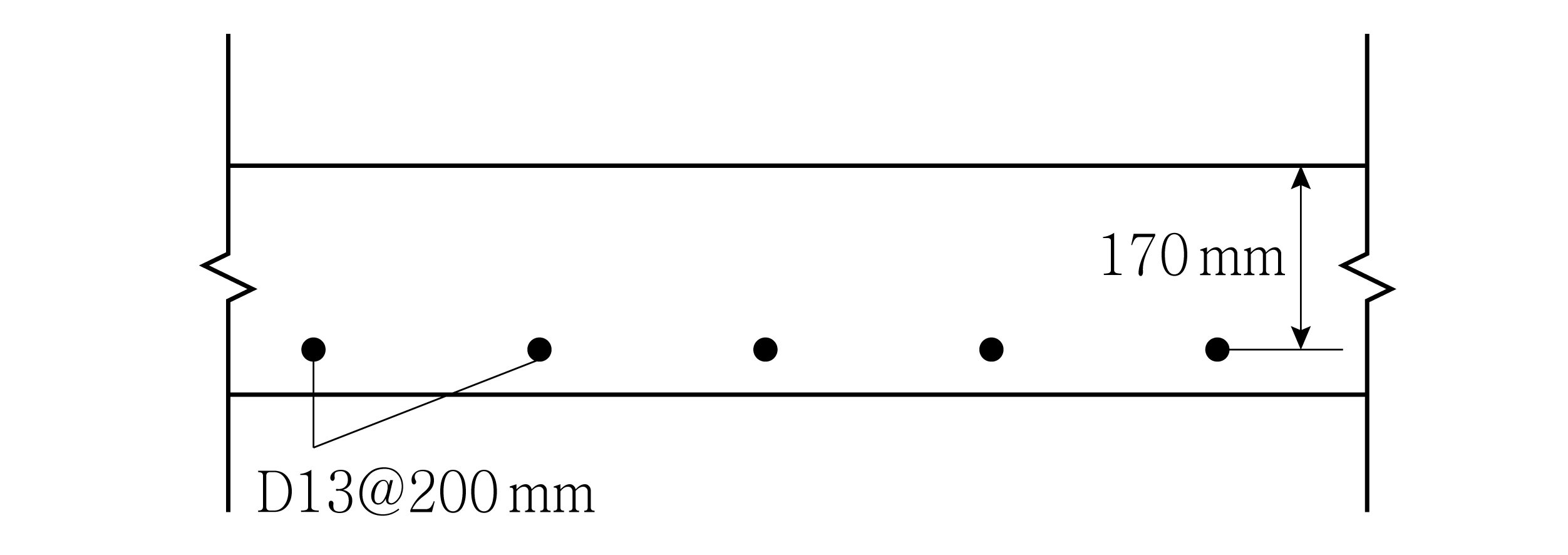

그림과 같이 1방향 슬래브 단면에 주철근으로 D13 철근을 200 mm 간격으로 보강하여 휨설계를 하고자 할 때, 등가직사각형 응력블록의 깊이 $a$ [mm]는? (단, D13 철근 하나의 공칭단면적은 126 mm²로 하고, 유효깊이 $d$ ＝ 170 mm, $f_{ck}$ ＝ 21 MPa, $f_y$ ＝ 340 MPa이며, 콘크리트구조 휨 및 압축 설계기준(KDS 14 20 20: 2016)을 따른다)

철근콘크리트 구조물에서 부착 철근의 중심 간격이 $5\left(c_c+d_b/2\right)$ 이하인 경우, 설계 균열폭을 감소시킬 수 있는 방법으로 옳지 않은 것은? (단, $c_c$는 최외단 인장철근의 최소피복두께, $d_b$는 철근 공칭지름을 의미하며, 콘크리트구조 사용성 설계기준(KDS 14 20 30: 2016)을 따른다)

휨부재에서 $f_{ck}$ ＝ 25 MPa, $f_y$ ＝ 500 MPa일 때 인장 이형철근(D25)의 겹침이음 길이[mm]는? (단, 콘크리트구조 정착 및 이음 설계기준(KDS 14 20 52: 2016)을 따르며, $\lambda$ ＝ 1.0, $d_b$ ＝ 25 mm, 배근 철근량소요 철근량 ＝ 1.5로 한다)

폭이 400 mm, 높이가 400 mm인 철근콘크리트 보에 대해 비틀림의 영향을 무시할 수 없는 계수 비틀림모멘트의 최솟값[kN·m]은? (단, $f_{ck}$ ＝ 36 MPa인 보통중량콘크리트 보이며, 콘크리트구조 전단 및 비틀림 설계기준(KDS 14 20 22: 2016)을 따르고, 비틀림모멘트만을 고려한다)

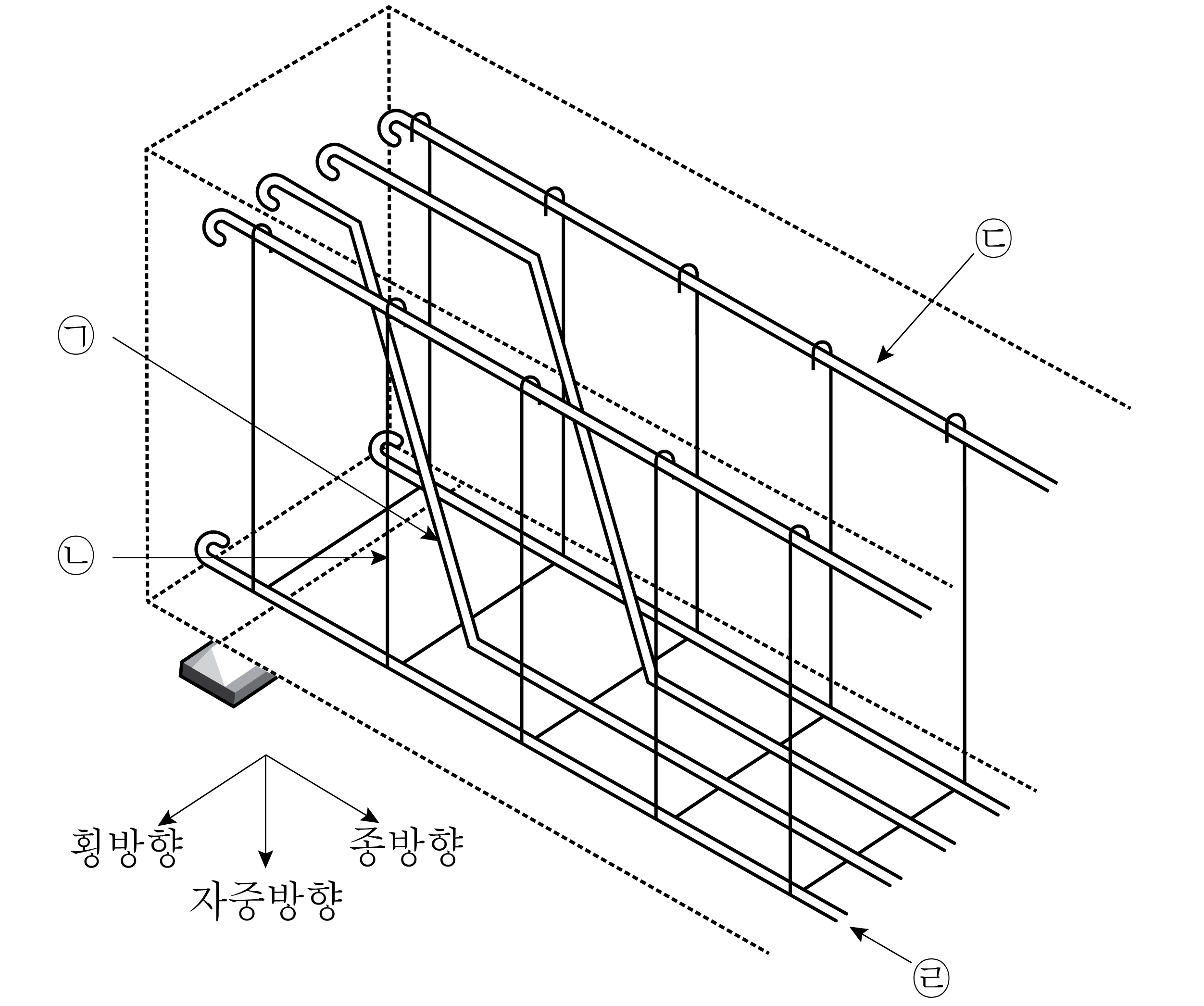

그림은 철근콘크리트 단순보에서 철근 배근을 표현한 것이다. 자중의 영향만을 고려할 때 전단철근과 지간 중앙에서의 압축철근을 바르게 연결한 것은? (단, 왼쪽 하단에 지점으로 지지되어 있다)

전단철근 압축철근

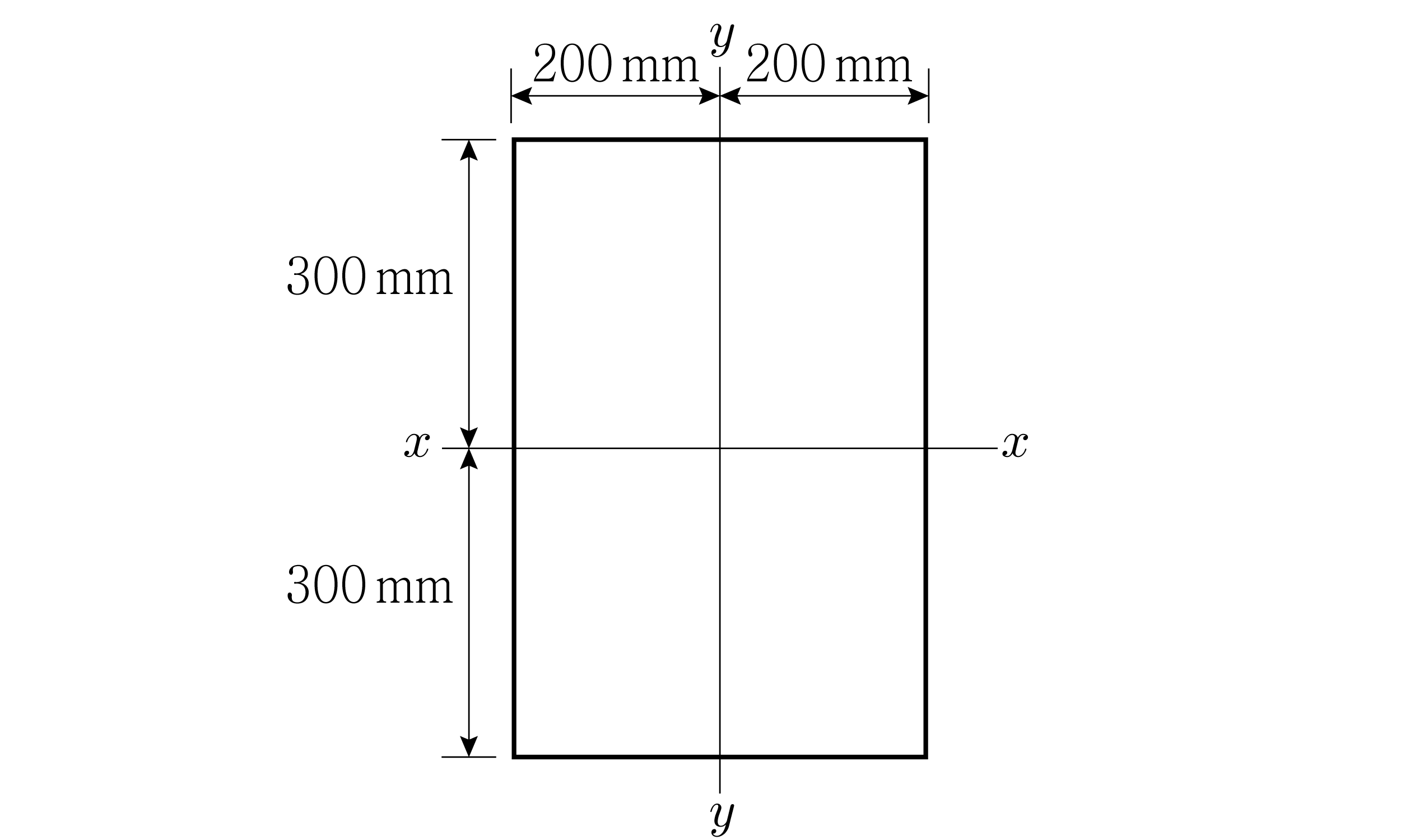

그림과 같은 동일 재질의 강재로 만들어진 직사각형 단면에 대해 $x-x$ 축에 대한 소성단면계수[× 10⁶ mm³]는? (단, 좌굴은 고려하지 않는다)

토목 철근콘크리트 구조물의 설계 방법에 대한 설명으로 옳지 않은 것은?
