9급 지방직 토목설계 2022년 기출문제

철근콘크리트 옹벽의 안정해석에서 평상시 전도에 대한 기준 안전율은?

단순 지지된 철근콘크리트 슬래브 구조에 대한 설명으로 옳지 않은 것은?

철근콘크리트 보에 전단철근을 배근하여 얻을 수 있는 효과로 옳지 않은 것은?

프리스트레스트 콘크리트 부재에서 프리스트레스 도입 후에 발생하는 시간적 손실의 원인에 해당하는 것은?

프리스트레스트 콘크리트를 해석하기 위한 기본 개념이 아닌 것은?

하중저항계수법으로 강구조 압축부재를 설계할 경우, 비세장판 단면을 가진 부재의 공칭압축강도가 P_n ＝ 100 kN일 때 설계압축강도[kN]는? (단, 강도저항계수 ${\varphi }_{\mathrm{c}}$ ＝ 0.90이다)

단철근 직사각형 보에서 지속하중에 의한 탄성처짐이 15 mm 발생하였을 때, 7년 후 지속하중에 의한 추가 장기처짐[mm]은? (단, 5년 후의 장기처짐 계수는 2.0이다)

보의 경간이 12 m이고, 양쪽 슬래브의 중심 간 거리가 2 m인 대칭 T형보에서 유효폭[mm]은? (단, 플랜지 두께 ${\mathrm{t}}_{\mathrm{f}}$ ＝ 100 mm, 복부폭 ${\mathrm{b}}_{\mathrm{w}}$ ＝ 600 mm이다)

단철근 직사각형 보에서 저보강보의 중립축 위치에 대한 설명으로 옳은 것은?

철근콘크리트 보의 휨파괴 유형 중 취성파괴에 대한 설명으로 옳지 않은 것은?

콘크리트 구조물에 발생하는 균열에 대한 설명으로 옳지 않은 것은?

철근콘크리트 부재에 압축력 $\mathrm{P}$가 편심 없이 작용할 때, 콘크리트에 작용하는 응력 ${\mathrm{f}}_{\mathrm{c}}$는? (단, 부재는 탄성거동 범위 내에 있으며, 압축력은 장기하중이 아닌 단기하중으로 작용하고 있고, ${\mathrm{A}}_{\mathrm{g}}$는 전체 단면적, ${\mathrm{A}}_{\mathrm{c}}$는 콘크리트의 단면적, ${\mathrm{A}}_{\mathrm{s}}$는 축방향 철근의 단면적, $\mathrm{n}$은 철근과 콘크리트의 탄성계수비 (${\mathrm{E}}_{\mathrm{s}}/{\mathrm{E}}_{\mathrm{c}}$)이다)

단철근 직사각형단면을 가지는 지간길이 6 m인 단순보의 지간중앙에 계수집중하중 80 kN과 보의 자중을 포함한 계수등분포하중 30 kN/m이 작용할 때, 보의 지간중앙에서 계수모멘트[kN·m]는?

유효깊이 $\mathrm{d}$ ＝ 540 mm, 압축연단에서 중립축까지의 거리 $\mathrm{c}$ ＝ 180 mm인 단철근 직사각형보에서 인장철근의 변형률은? (단, 인장철근은 1단 배근되어 있고, 콘크리트의 극한 변형률은 0.003이다)

철근의 부착성능에 영향을 주는 요인에 대한 설명으로 옳지 않은 것은?

정사각형 확대기초의 한 변의 길이가 3 m이고, 기초 지반의 허용지지력(${\mathrm{q}}_{\mathrm{a}}$)이 250 kN/m²일 때, 확대기초 중앙에 허용할 수 있는 최대 압축력[kN]은?

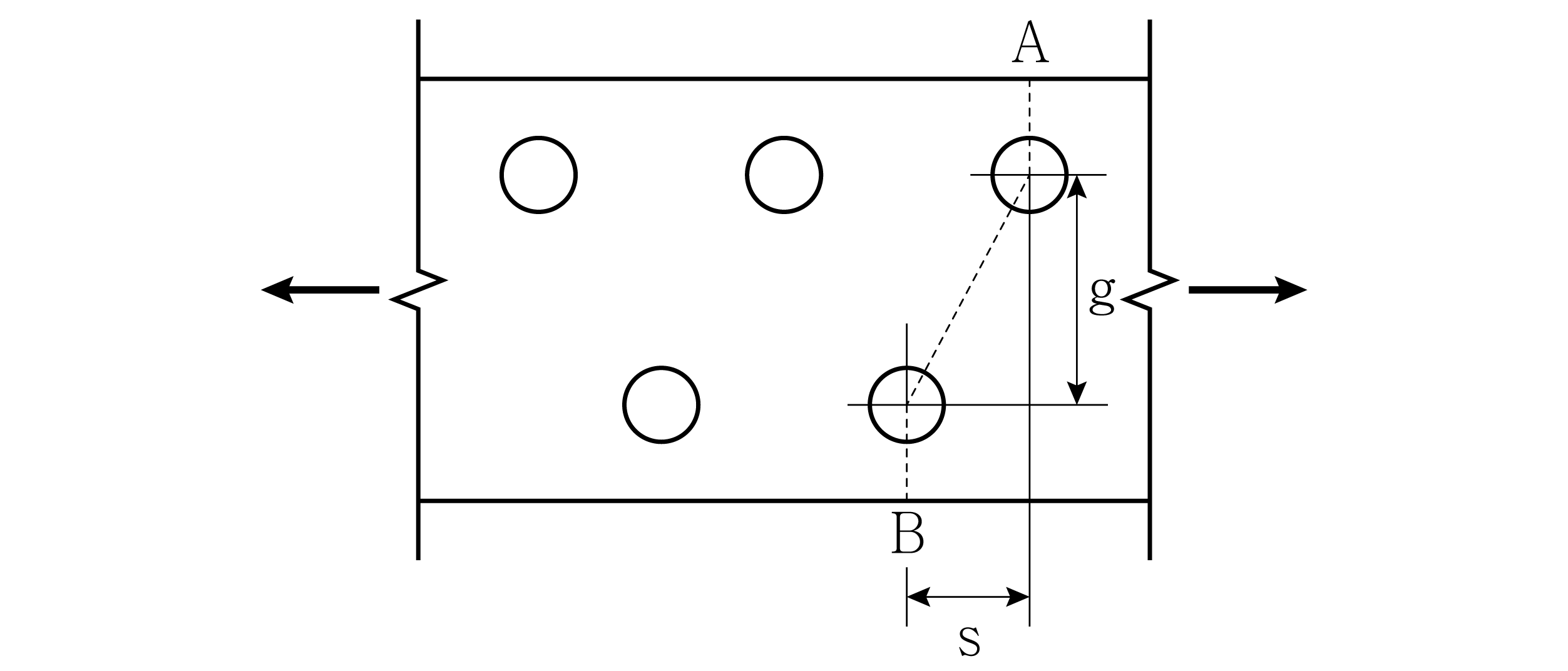

그림과 같이 강재를 사용한 인장부재(두께 $\mathrm{t}$)의 볼트 연결부(구멍직경 $\mathrm{d}$)가 있다. 예상되는 파단선이 A－B일 때 순단면적(${\mathrm{A}}_{\mathrm{n}}$)은? (단, ${\mathrm{A}}_{\mathrm{g}}$는 총단면적이다)

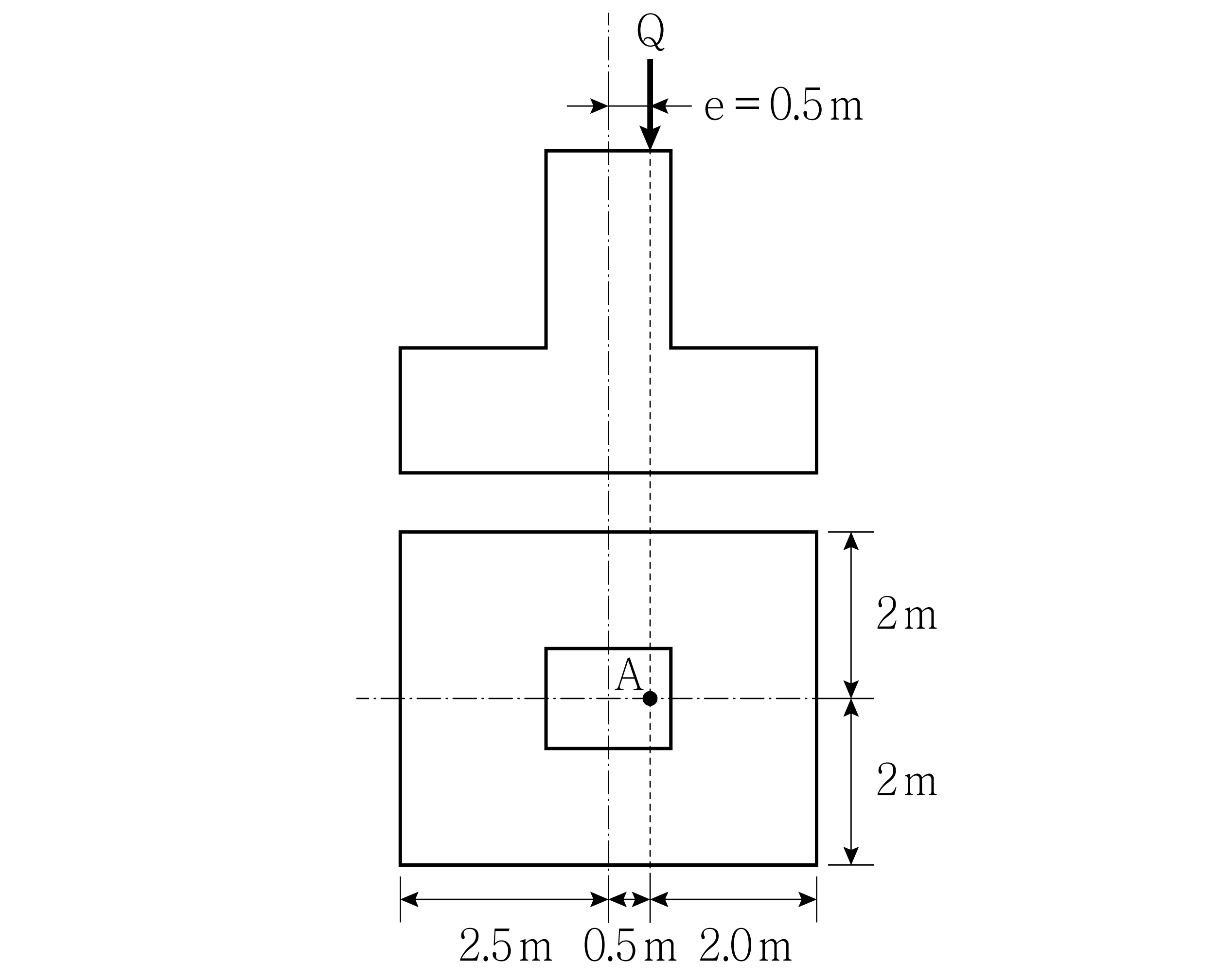

그림과 같이 연직하중 $\mathrm{Q}$가 편심을 갖고 점 A에 작용하는 철근콘크리트 확대기초가 있다. 지반의 허용지지력(${\mathrm{q}}_{\mathrm{a}}$)이 50 kN/m²일 때, 허용할 수 있는 최대 하중(${\mathrm{Q}}_{\max }$)[kN]은?

구조재료로서 콘크리트에 비해 강재가 갖는 장점으로 옳지 않은 것은?

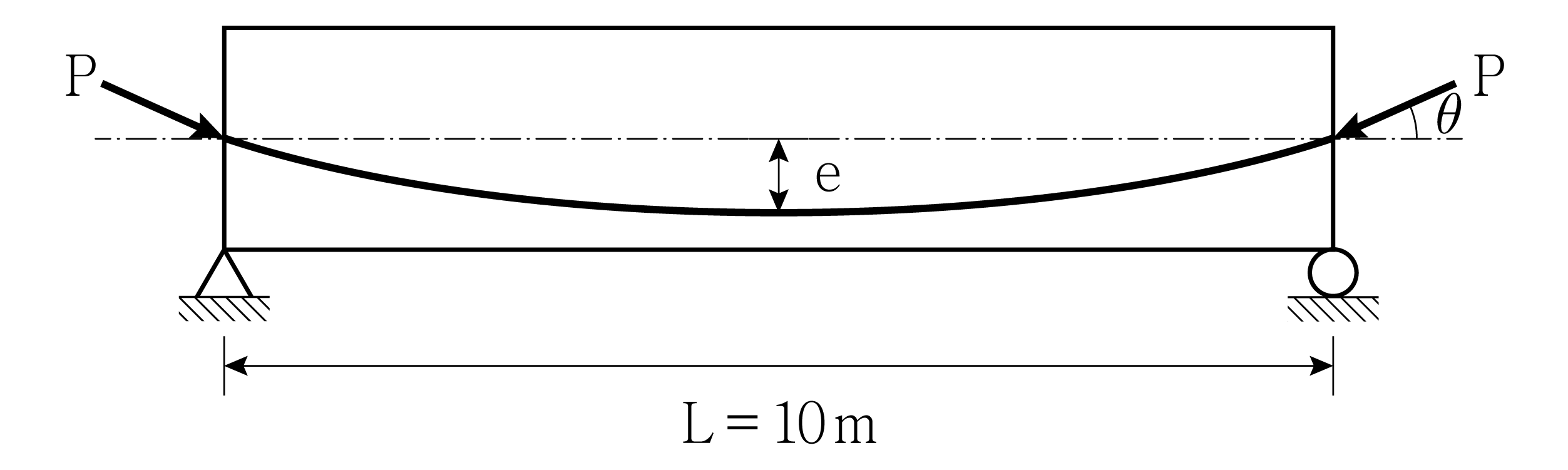

그림과 같은 프리스트레스트 콘크리트 보에서 긴장재를 포물선으로 배치하고 프리스트레스 힘 $\mathrm{P}$ ＝ 2,000 kN일 때, 프리스트레스에 의한 등가 등분포 상향력 $\mathrm{u}$[kN/m]는? (단, $\mathrm{e}$ ＝ 200 mm이며, 프리스트레스 힘 $\mathrm{P}$와 단면 도심과의 각 $\theta$는 미소하므로 $\cos \theta \approx 1$로 가정한다)
