9급 지방직 토목설계 2024년 기출문제

4변에 의해 지지되는 2방향 슬래브 중에서 1방향 슬래브로 해석할 수 있는 단변에 대한 장변의 비로 적합하지 않은 것은?

프리스트레스를 가하지 않은 띠철근 단주의 최대 설계축강도$\varphi P_{n(\max )}$는? (단, $\varphi$ ＝ 강도감소계수, $f_{ck}$ ＝ 콘크리트의 설계기준압축강도, $f_y$ ＝ 철근의 설계기준항복강도, $A_g$ ＝ 기둥의 전체단면적, $A_{st}$ ＝ 종방향 철근의 전체단면적이다)

철근콘크리트가 효율적인 구조재료로 쓰일 수 있는 이유로 옳지 않은 것은?

강도설계법에 의한 콘크리트구조 설계 시 적용해야 할 강도감소계수로 옳지 않은 것은?

철근의 정착에 대한 설명으로 옳지 않은 것은?

철근콘크리트 부재의 설계 측면에서 균열을 제어하는 방법으로 옳지 않은 것은?

휨모멘트를 받는 철근콘크리트 부재의 콘크리트 압축연단의 극한변형률은? (단, 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 40 MPa이다)

1방향 철근콘크리트 슬래브에 배근되는 수축ㆍ온도 철근에 대한 설명으로 옳지 않은 것은?

압축철근비 ${\rho }^{\prime }$ ＝ 0.02인 복철근 직사각형 보에서 지속하중에 의한 탄성처짐이 15 mm 발생하였을 때, 5년 후 지속하중에 의한 추가 장기처짐을 더한 최종 처짐[mm]은? (단, 5년 후의 지속하중에 대한 시간경과계수($\xi$)는 2.0이다)

철근콘크리트 부재의 전단설계에 대한 설명으로 옳지 않은 것은?

포스트텐션 긴장재의 파상마찰과 곡률마찰에 의한 손실을 고려한 임의점 $x$에서 긴장력 $P_{px}=P_{pj}{e}^C$일 때, $C$의 식으로 옳은 것은? (단, $P_{pj}$ ＝ 긴장단에서 긴장재의 긴장력, $l_{px}$ ＝ 정착단부터 임의점 $x$까지 긴장재의 길이, ${\alpha }_{px}$ ＝ 긴장단부터 임의점 $x$까지 긴장재의 전체 회전각 변화량, $K$ ＝ 파상마찰계수, ${\mu }_p$ ＝ 곡률마찰계수이다)

유효깊이 $d$ ＝ 500 mm인 직사각형 단면의 철근콘크리트 보에 수직스터럽을 간격 $s$ ＝ 100 mm로 배치하였다. 수직스터럽에 의한 공칭전단강도 $V_s$[kN]는? (단, 전단철근의 설계기준항복강도 $f_{yt}$ ＝ 400 MPa, 거리 $s$ 내의 전단철근의 전체단면적 $A_v$ ＝ 200 mm²이다)

SM275 강재(항복강도 $F_y$ ＝ 275 MPa, 인장강도 $F_u$ ＝ 410 MPa)로 제작된 인장부재의 총단면의 항복한계상태에 대한 공칭인장강도 $P_n$[N]은? (단, 부재의 총단면적 $A_g$ ＝ 10 mm², 유효 순단면적 $A_n$ ＝ 8 mm²이다)

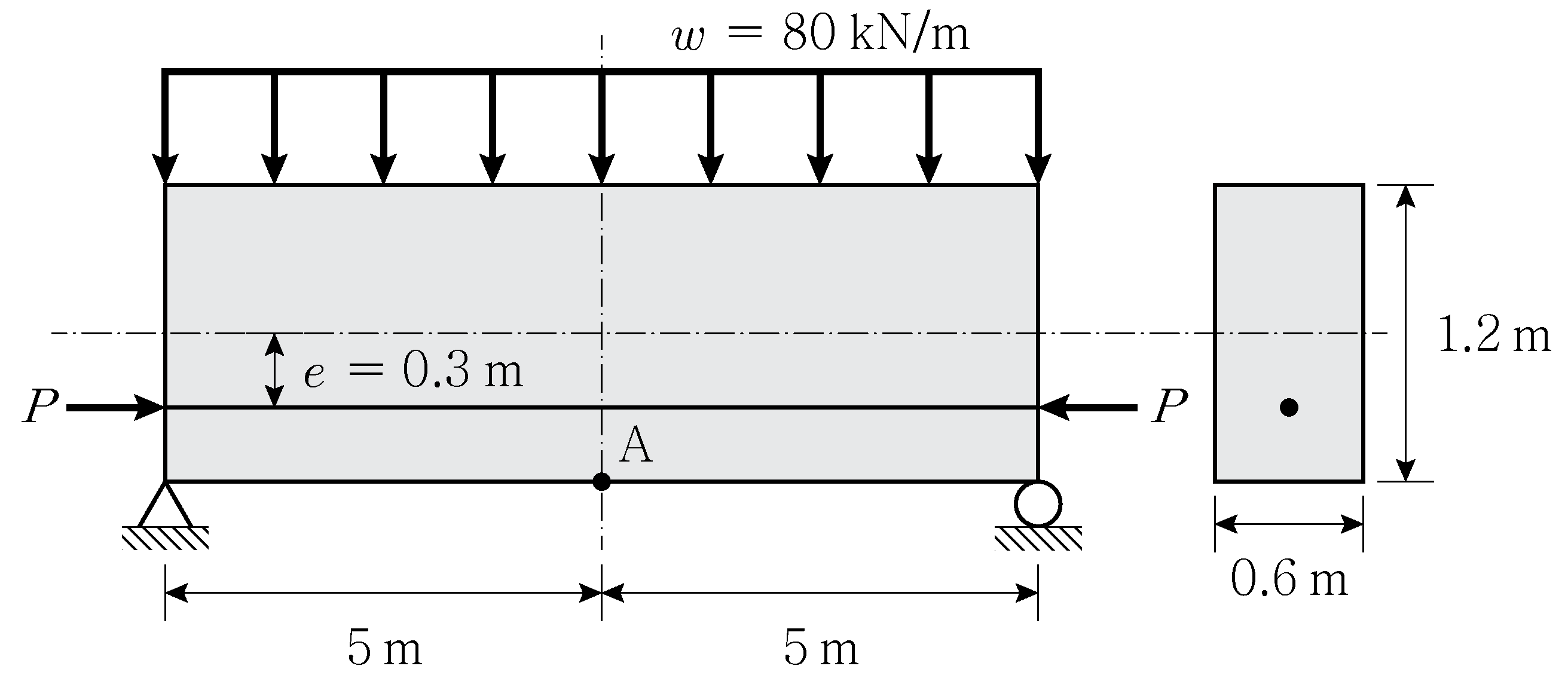

그림과 같이 프리스트레스트 콘크리트 단순보에 자중을 포함한 등분포하중 $w$ ＝ 80 kN/m가 작용한다. 긴장재가 편심 $e$ ＝ 0.3 m로 직선배치되어 있을 때, 지간 중앙단면의 하연(A점)에서 응력이 0(zero)이 되게 하는 프리스트레스 힘 $P$의 크기[kN]는? (단, 프리스트레스 손실은 없는 것으로 가정한다)

옹벽 설계에 대한 설명으로 옳지 않은 것은?

기초판 설계에 대한 설명으로 옳지 않은 것은?

철골 압축재의 좌굴하중에 대한 설명으로 옳지 않은 것은?

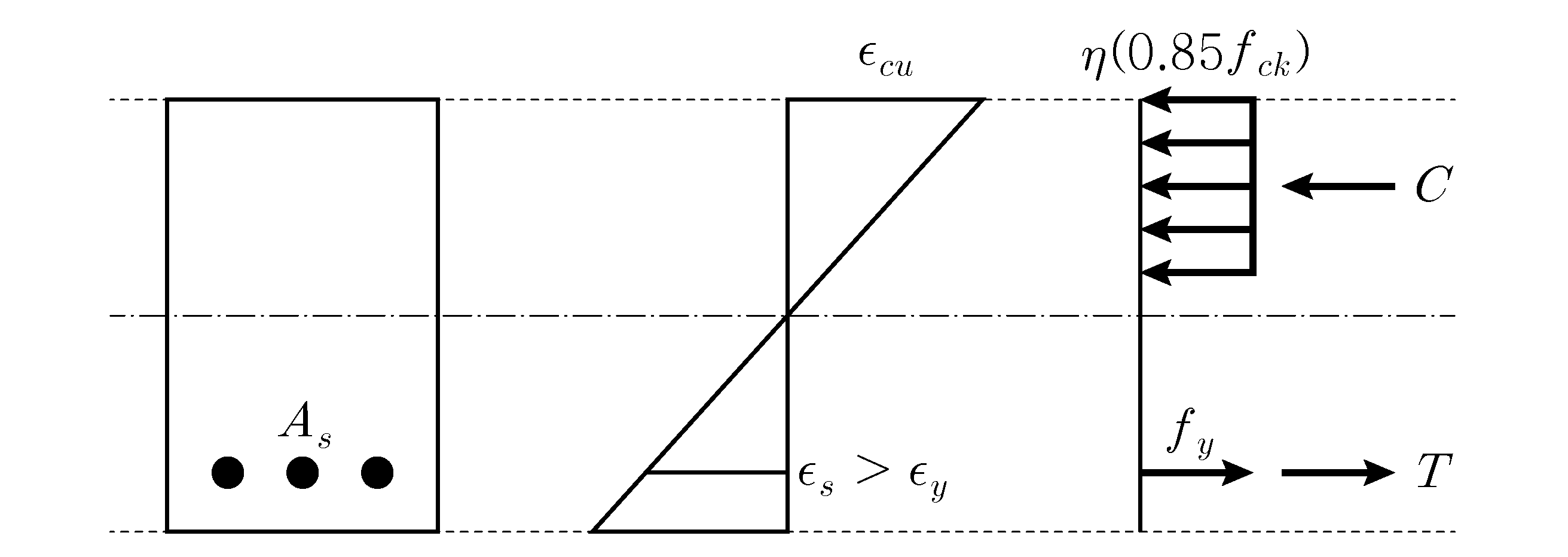

그림과 같이 단철근 직사각형 보가 공칭휨강도 $M{}_n$에 도달할 때 압축측 콘크리트가 부담하는 압축력 $C$의 크기[kN]는? (단, 철근의 전체단면적 $A_s$ ＝ 1,000 mm², 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 28 MPa, 철근의 설계기준항복강도 $f_y$ ＝ 350 MPa이다)

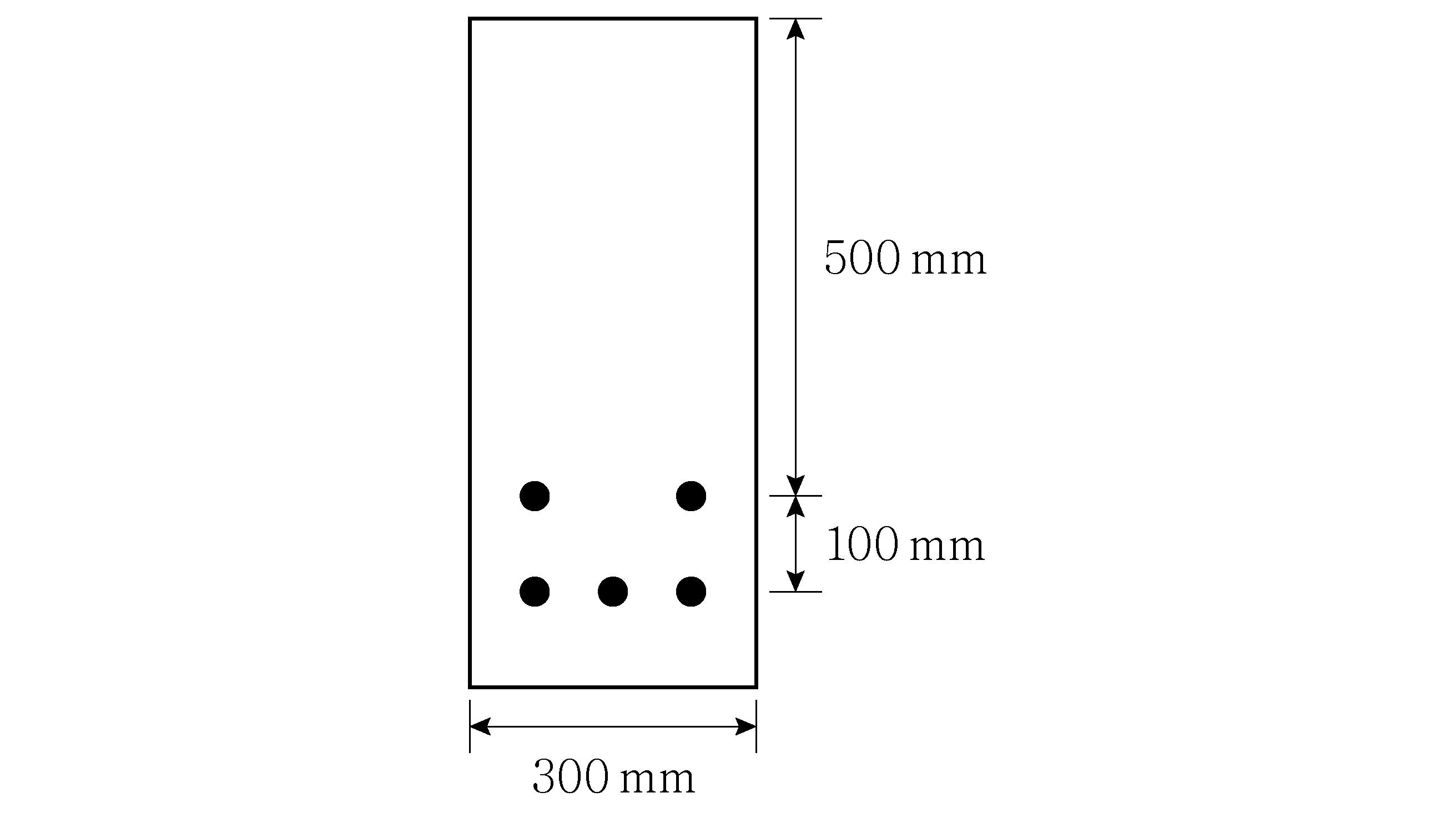

그림과 같이 동일한 철근 다섯 가닥이 배근된 철근콘크리트 보의 유효깊이 $d$[mm]는? (단, 철근 하나의 공칭단면적은 300 mm²이고, 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 20 MPa, 철근의 항복강도 $f_y$ ＝ 300 MPa이다)

프리텐션 방식의 프리스트레스트 콘크리트 보를 시공하는 순서대로 바르게 나열한 것은?

ㄱ. 인장대 설치

ㄴ. 긴장재를 잡아 당겨 긴장 후 고정

ㄷ. 긴장재의 인장력을 풀고 긴장재 절단

ㄹ. 콘크리트 타설 및 양생
